Газовая горелка инжекционного типа. Делаем сами

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Друзья привет. В прошлом проекте по изготовлению бор-машинки я плавил алюминий у своего знакомого. Он сделал небольшой газовый горн из огнеупорного кирпича и использует его для ковки. Вот и я задумал сделать себе печь для плавки цветных металлов. И начнём мы с изготовления газовой инжекционной горелки. В интернете есть много различных чертежей для её изготовления. Всё это дело пришлось изучить и выбрать, на мой взгляд, оптимальную конструкцию.

Давайте немного о принципе работы. Есть некая трубка хитрой формы. С одной стороны через форсунку подаётся газ. Но просто газ без воздуха горит не так как нам нужно. Воздух горелка засасывает сама за счёт эжекции. Это процесс смешения двух каких-либо сред, в нашем случае воздух и газ, в котором одна среда, то есть газ, находясь под давлением, оказывает воздействие на воздух и увлекает его в трубку смеситель. В месте забора воздуха создаётся разрежение и воздух сам поступает куда нужно. В корпусе горелки идёт смешивание, и горючая смесь выходит из неё под давлением и создаёт необходимую температуру. Все просто.

В этой горелке размеры подобраны для использования водопроводных труб.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

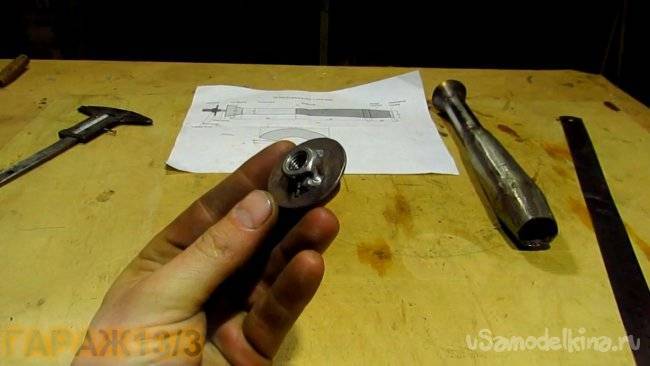

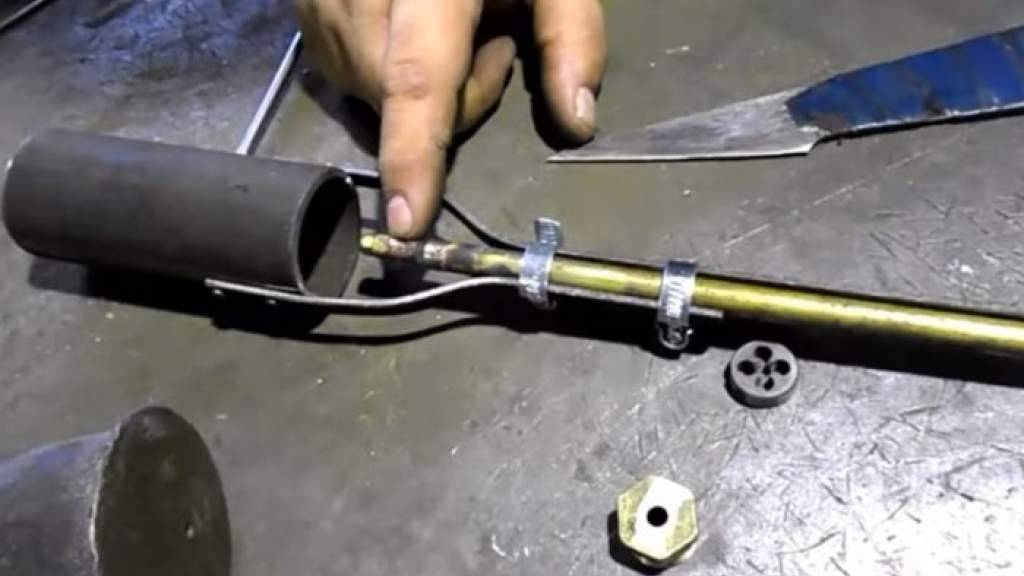

Этап 3: Узел подачи газа и воздуха. Теперь механизм регулировки воздуха и подачи газа. Нам нужен болт М10 с длинной резьбой. Шляпка болта не нужна. С торца сверлим сквозное отверстие диаметром 5 мм., и нарезаем резьбу М6. В качестве газового жиклёра я использовал наконечник подачи проволоки от полуавтомата. Стоят они копейки, и есть с диаметром 0,6 и 0,8 мм. Тут один нюанс. Наконечник длинный и его нужно обрезать так, чтоб после резьбы осталось около 3-4 мм. На оставшейся части можно нарезать резьбу и получится ещё один жиклёр. Теперь нужна шайба диаметром около 43 мм. Можно глянуть в строительных магазинах или вырезать из листового металла.

Я выточил на токарном станке. В центре шайбы необходимо просверлить отверстие диаметром 12 мм. К шайбе привариваем гайку М10. Теперь собираем конструкцию. На болт накручиваем гайку. К ней будет привариваться крепление. Следом накручиваем регулировочную шайбу и вкручиваем газовый жиклёр. Из металла выгибаем скобу, которая будет крепить этот узел к корпусу. Я вырезал из металла 3 мм. Теперь необходимо путём вращения шайбы выставить жиклер заподлицо с ней. Первую гайку, которую мы накручивали, нужно расположить в центре резьбы. В таком положении прикладываем все это к конфузору, затем приставляем скобу и можно прихватить её к гайке и корпусу

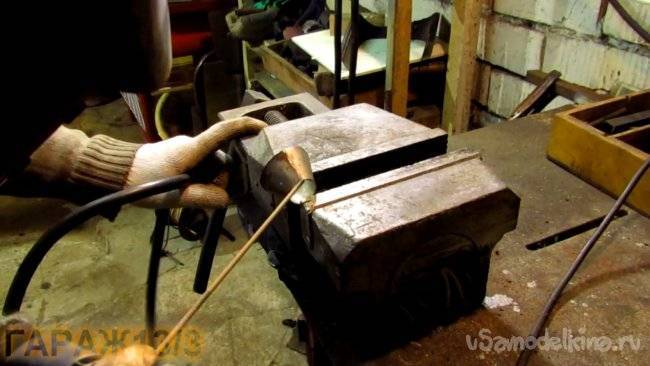

Не важно, в каком месте приварить к корпусу, но чем короче, тем жёстче. Если всё ровно, то окончательно привариваем

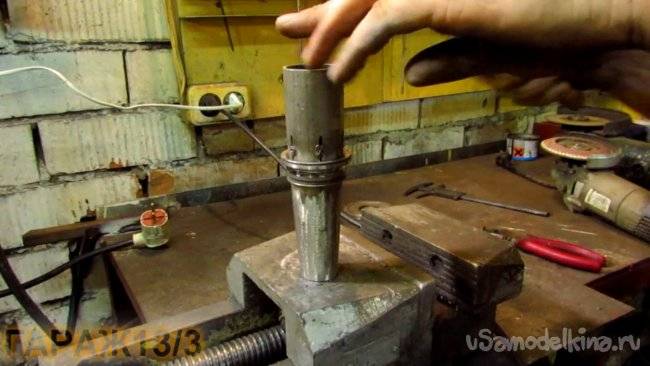

Ну, вроде всё готово.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Что мы имеем. При вкручивании и выкручивании болта мы регулируем так сказать степень эжекции. Лучший результат, это когда жиклёр на пару мм. входит в конфузор. Тут нужно покрутить и посмотреть. Шайбой регулируем количество подаваемого воздуха и соответственно качество смеси. По сути, газовый жиклёр нужно выставить один раз и можно не трогать. А чтоб не крутилась, можно накернить гайку.

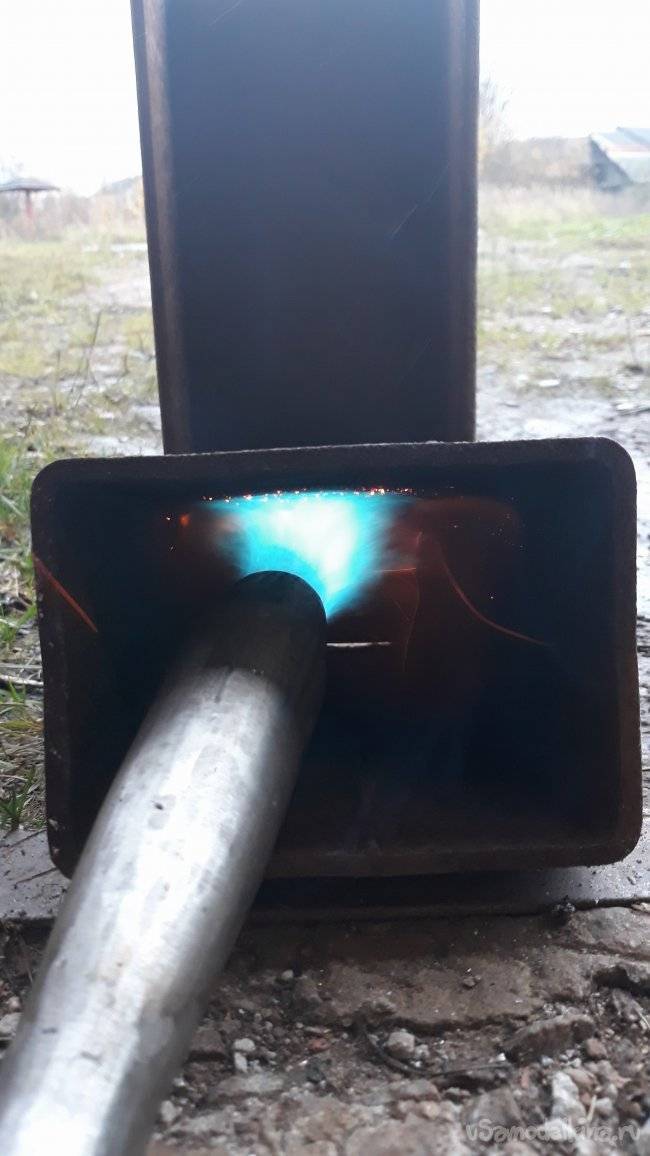

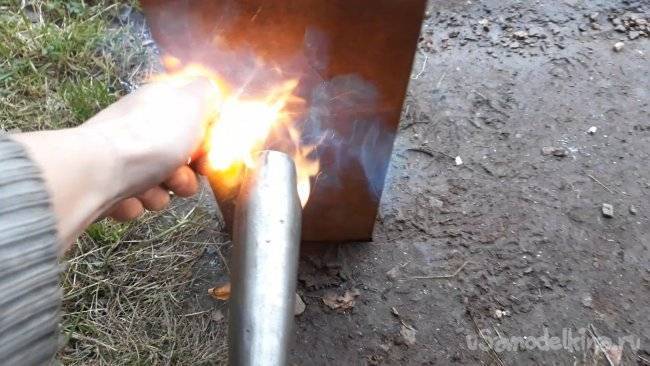

Этап 4: Тест.Приступим к испытаниям. Надеваем шланг на болт, на редукторе выставляем 0,2 кг на см в квадрате. С давлением тоже можно поиграться. Но слишком большой расход газа приводит к быстрому обмерзанию баллона, особенно на 5 литров. Тогда лучше поставить жиклёр на 0,6 мм. Перед розжигом шайба полностью закрыта или с небольшим зазором. Поджигаем газ и потихоньку увеличиваем подачу воздуха, наблюдая, как синеет пламя и потихоньку отодвигается от носика горелки. При дальнейшем увеличении воздуха пламя полностью отрывается от горелки, и она тухнет. Это особенность её работы. Чтоб такого не происходило, нужно на пути пламени установить преграду или использовать ее в закрытом пространстве. Тогда выходящий огонь будет поджигать газ, и она сама поддерживает горение. В моём случае горелка будет установлена в печь для плавки цветных металлов. Но про неё в следующий раз. Идея на заметку. Старые чугунные батареи.

Горелку ставим в нижнюю часть, напротив вверху идёт труба на улицу. Остальное заглушить. Настройки на минимальный расход и можно отапливать гараж. В закрытом пространстве работает хорошо и в теории на оптимальных настройках даст температуру около 1200 градусов. Этого за глаза хватит для плавки алюминия, латуни, бронзы, свинца, закалки и отжига клинков для ножей. Можно ковать заготовки из напильников. Применений масса.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим, как сделать кузнечный горн из газового баллона своими руками… Кузнечный горн сделанный из газового баллона будет незаменимым помощником в вашей мастерской, при помощи него вы сможете раскалить до красна металл и выковать к примеру нож, или топор, так же можно заняться художественной ковкой и делать эксклюзивные вещицы на заказ.

Данный горн имеет корпус от небольшого газового баллона на 25 литров, торцевые стенки с него срезаны при помощи болгарки. Горн имеет 2 слоя керамического одеяла (оно огнеупорное и не горит) дополнительно покрытое термостойкой футеровкой. Нижняя часть внутри горна выложена огнеупорными шамотными плитами (можно использовать огнеупорный кирпич) снизу они так же обложены керамическим одеялом. Огнеупорный кирпич используется при кладке печей

В верхней части баллона проделано отверстие и вварен небольшой сгон, он необходим для установки сопла газовой горелки. Питание пламени идет от обычного газового баллона с пропаном. Температура внутри горна может превышать 1000 с° что оптимально для разогрева металла до красна.

Давайте рассмотрим, что конкретно понадобиться для сборки кузнечного горна из баллона.

Материалы

  1. газовый баллон 25 л
  2. керамическое одеяло
  3. футеровка
  4. огнеупорный цемент
  5. шамотный кирпич или плита
  6. термостойкая краска
  7. сгон
  8. газовая горелка
  9. листовой металл 2 мм

Инструменты

  1. сварочный аппарат
  2. дрель
  3. болгарка (УШМ)
  4. молоток
  5. канцелярский нож
  6. респиратор и средства защиты
  7. кисть

Пошаговый процесс сборки кузнечного горна из газового баллона своими руками.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Первым делом следует подготовить все необходимые составляющие, а именно баллон и предварительно его обезвредить и слить остатки газа, заполнить водой, промыть. Читайте нашу статью, о том как правильно и безопасно разрезать газовый баллон. Керамическое одеяло -это отличный материал для горна, но работать с ним следует в респираторе и резиновых перчатках.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

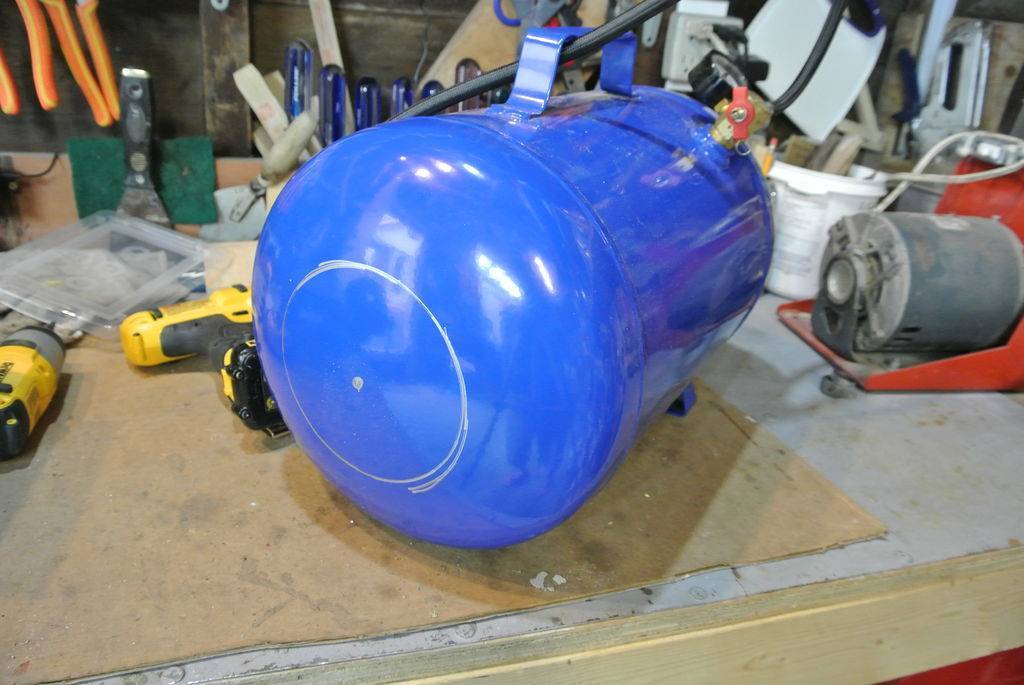

На подготовленном и безопасном баллоне делаем разметку, чтоб потом спилить торцы.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

По намеченному контуру проходим болгаркой (УШМ)

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
Тоже самое и со второго торца. Затем высверливаем отверстие под установку сгона в который будет вставляться газовая горелка. Далее берется огнеупорный кирпич или плита и укладывается в нижнюю часть корпуса горна. Для кладки используем жаропрочный цемент.

Популярные статьи  Как сделать своими руками шкаф: разновидности шкафов + основные этапы создания и сборки

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

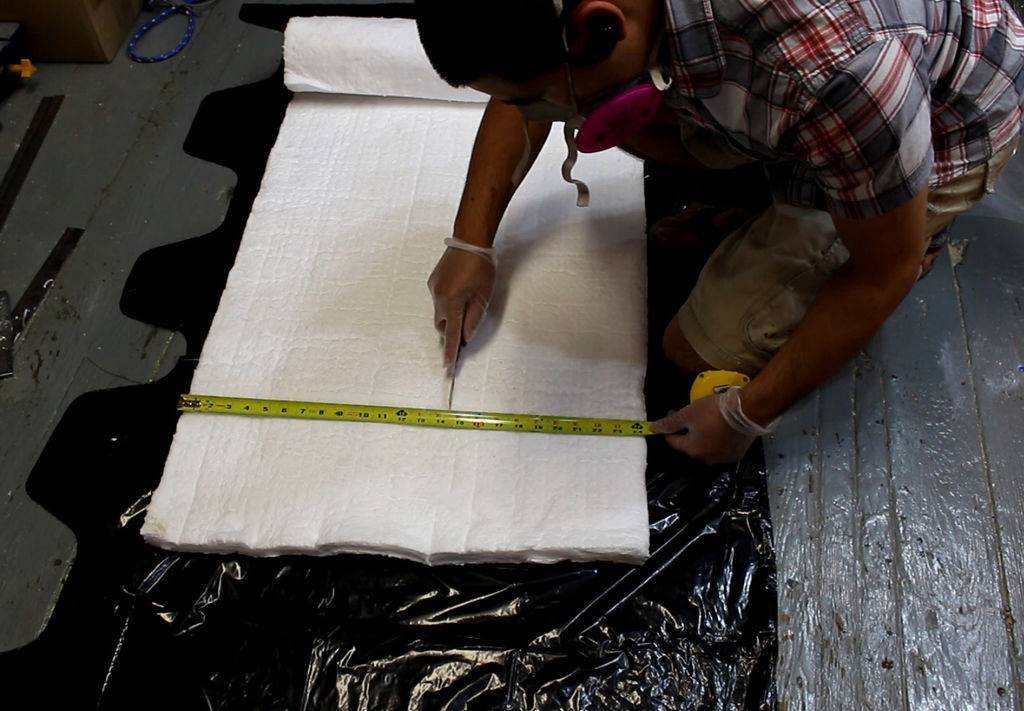

После чего приступаем к разрезанию керамического одеяла, предварительно одев респиратор и резиновые перчатки в целях индивидуальной защиты.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
Вкладываем сначала первый слой одеяла в корпус кузнечного горна.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
Затем сразу же второй слой.Прорезаем отверстие в сгоне разрезая одеяло. Далее делается заслонка. Далее нужно полученные стенки обработать футеровкой, к примеру вот такой.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

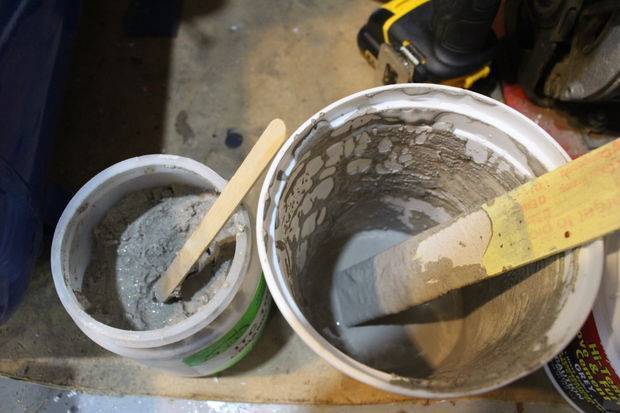

Необходимо будет подготовить емкость и немного воды чтоб приготовить жидкий раствор.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
После чего тщательно промазываем всю поверхность одеяла, чтоб не осталось пробела. Как только высохнет футеровка, так сразу можно и опробовать новый горн в действии. Вставляем сопло газовой горелки в сгон на верхней части корпуса и обязательно фиксируем, чтоб во время работы горелка не вылетела, а стабильно выделяла пламя и высокую температуру. Вот такой кузнечный горн можно собрать у себя в мастерской или же в гараже, благодаря ему вы сможете ковать железо, ножи, топоры или делать отливки из легкоплавких металлов, заняться кузнечным творчеством. Вообщем вещь хорошая и нужная

Разновидности газовых горелок

Атмосферная газовая горелка

Перед классификацией газовых горелок для котлов следует определиться с тем, что происходит внутри, а это:

  • прохождение горючего материала через горелку (в нашем случае газа),
  • добавление воздуха в это горючее.

Конструкция прибора должна сохранять устойчивость горения газо-воздушного состава.

По способу подачи воздуха в поток газа есть несколько видов горелок:

  1. атмосферные;
  2. с вентиляторами;
  3. диффузно-кинетические.

Также самодельная газовая горелка отличается по числу ступеней:

  1. Одна ступень. Прежде всего, это работа прибора со стабильной мощностью: температурные показатели воздуха в помещениях или теплового носителя поддерживаются на определённом уровне. Это заслуга розжига или выключения горелки в требующееся время. При этом отмечаются скачки температуры в рамках определенного спектра. Стоит отметить довольно скромный эксплуатационный срок такой горелки.
  2. Две ступени. Работа прибора – двухрежимная. При слабой нагрузке на отопительную сеть действует половинный режим, обеспечивая стабильную работу котла и меньший износ оборудования. Номинальный режим включается при больших нагрузках. Мощь прибора можно контролировать постепенно от нулевого значения до номинального. Поэтому газовое оборудование может трудиться беспрерывно и в оптимальном режиме в течение долгих лет.

Что касается характерных черт хорошей горелки, то это:тся КПД прибора, в воздух попадает оксид азота и угарный газ;

  • приличный эксплуатационный срок устройства;
  • простота конструкции;
  • лёгкость установки;
  • шум в пределах санитарных нормативов;
  • быстрая перенастройка с одного вида горючего на другой. Этот критерий касается комбинированных версий.

Атмосферные газовые горелки

Они подсасывают воздух, как струйный насос. То есть газ следует через эжектор, где вследствие высокой динамики снижается его давление. Воздух внедряется в поток газа из-за скачков давления.

Плюсы разновидностей:

  1. простая конструкция;
  2. компактные размеры;
  3. энергонезависимость;
  4. низкие шумы;
  5. привлекательные цены.

С такой горелкой котёл, действующий на твёрдом топливе, можно переоборудовать под работу на газе. Для этого нужно горелку вмонтировать в отдел зольника.

Внушительные объёмы воздуха струйным действием внедрить в поток газа нельзя. По этой причине атмосферные версии в котлах не отличаются большой мощностью. Их предел – 9 кВт (среднее значение).

Вентиляторные газовые горелки

В них за нагнетание воздуха отвечает вентилятор. Воздух внедряется в необходимых объёмах. Кислород подаётся принудительно. Поэтому:

  1. Нет ограничений по мощности. Благодаря вентилятору различные объёмы газового горючего можно снабдить необходимым количеством воздуха, чтобы обеспечить тотальное сгорание.
  2. Отдел сгорания (газовый) можно изолировать от котельной. Поступление воздуха в него идёт извне – по особому воздухопроводу. Так уменьшается угроза проникновения в дом газов от дыма.

В аналогах атмосферного типа закрытый отдел невозможен. Причина: естественная тяга не может справиться с воздушным сопротивлением в воздуховоде и обеспечить горелку нужными объёмами воздуха.

Котёл, имеющий закрытую газовую камеру, может работать и без установки отдельного воздуховода. Это обусловлено применением дымоходов коаксиального вида. В них для устранения дымовых газов устроена внутренняя труба. Для попадания нового воздуха имеется цилиндрический туннель. Он устроен между внешней и внутренней трубой.

Версии с принудительным внедрением воздуха могут настраиваться самостоятельно. Им требуются минимальные действия пользователя.

Минусы вентиляторных газовых горелок:

  1. высокие цены;
  2. мощные шумы при работе;
  3. зависимость от электричества – им нужны источники стабильного питания.

Диффузионно-кинетические горелки

Обычно они присутствуют в мощных промышленных обогревательных агрегатах. В них сочетаются основы предыдущих двух видов горелок.

Виды горелок, применяемых для сжигания газа

С выбором оптимального исполнения горелки горна связаны вопросы величины угара металла во время нагрева под ковку, интенсивность поверхностного окалинообразования, а также суммарное потребление газа. Для горнов закрытого типа требуются горелки короткого пламени, которые обеспечивают быстрое и интенсивное перемешивание горючей смеси. Именно тогда КПД будет максимальным, а удаление продуктов сгорания из рабочей камеры горна – равномерным и эффективным.

Таким образом, газовая горелка должна обеспечивать:

  1. Наибольший угол наклона готовой газовоздушной смеси при входе в рабочее пространство горна.
  2. Высокую скорость выхода струи при малой её высоте и большой ширине.
  3. Безопасность поджига газа.
  4. Устойчивость процесса горения.
  5. Нечувствительность к повышенной влажности внутри горна.
  6. Безопасность при так называемом «обратном ударе», когда внезапное изменение направления тяги может погасить факел, что практически сразу же приведёт к взрыву в горне горючей смеси.

Чертежи газовых горелок

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

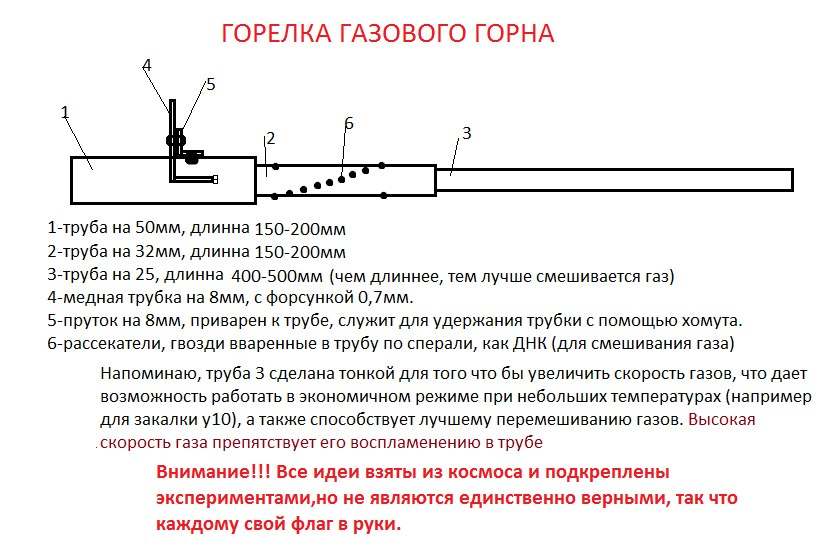

Чертеж газовой горелки

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
Чертеж горелки для кузнечного горна

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
Эскиз для самодельной газовой горелки

Таким образом, для сжигания пропана (из баллона или газопровода) применяются:

  • Инжекторные горелки, обеспечивающие самозасасывание газа. При своей простоте они отличаются низкой экономичностью, поскольку допускают регулировку соотношения компонентов для сравнительно небольшого диапазона значений. Относительно горна, изготовленного своими руками, это чаще всего приводит к необходимости работать с недостатком воздуха;
  • Горелки тангенциального типа (осеструйные), когда газ течёт вдоль оси, а воздушный поток – по касательной к корпусу смесителя. Смешивание здесь происходит довольно интенсивно, но и потери давления из-за завихрений также велики. Это сказывается на неравномерности количества подаваемого в горн воздуха, причём оно наибольшее там, где происходит контакт нагреваемого металла с подом горна. Соответственно, возрастают угар и образование окалины. Положительное качество тангенциальных горелок – их простота и надёжность;
  • Вихревые горелки, где для перемешивания потоков используются направляющие спиральные пластины. В таких вариантах полное смешивание происходит только в устье, поэтому регулирование работой в данном случае – наилучшее, а потери давления практически отсутствуют. Некоторым недостатком считается конструктивная сложность, из-за чего даже при наличии чертежей изготовить вихревую горелку для горна в условиях домашней мастерской очень трудоёмко;
  • Комбинированные горелки, которые сочетают в себе тангенциальный и прямоточный подвод. Регулируемость горючей смеси – наилучшая, поскольку изменением количества подаваемого между внутренним и внешним каналами воздуха можно регулировать длину факела в горне и, следовательно, управлять временем нагрева заготовок под ковку. Недостаток таких исполнений – большие габариты, что для малых горнов может оказаться неприемлемым. Также в минус можно поставить техническую сложность изготовления горелки с двойным потоком.
Популярные статьи  Скворечник: размеры, чертеж и рекомендации по созданию птичьего жилья

Назначение кузнечного горна

Обработка металлических изделий требует их нагревания до изменения цвета и приобретения светло-оранжевого оттенка. Подобные изменения стали соответствуют температуре в 1000-1200оС. Доведенный до такого состояния металл легко подвергается деформациям под воздействием ударных инструментов.

Заготовка теряет свою пластичность по мере остывания, соответственно, ковать и придавать ей нужную форму становится сложнее. Прикладывание большей силы приводит к деформации металла, повышает его хрупкость. Поддержание температуры ковки позволяет избежать разрушения материала.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Обычная печь не способна дать температуру более 1000оС. Для таких целей используются печи с принудительной подачей воздушного потока.

Для разогрева металлических заготовок и поддержания нужной температуры используется кузнечный горн. Такое оборудование применяется не только для ковки, но и для расплавки и последующей заливки металла в форму, закалки инструментов, пайки с использованием меди и латуни.

Конструкция горелки

Стандартная самодельная горелка функционирует таким образом. Под давлением по специальному шлангу из баллона подаётся газ. Чаще всего в качестве такого газа используется пропан. Объём подаваемого газа изменяется расположенным на баллоне регулирующим рабочим краном. Поэтому установка дополнительного понижающего редуктора не требуется.

Запорный кран располагается за основным вентилем и крепится на газовом баллоне. Он используется для открывания или закрывания подачи газа. Все остальные регулировки (длину и интенсивность пламени) самой горелки осуществляют с помощью, так называемого, рабочего крана. Подводящий газовый шланг, по которому происходит подача газа, подключен к специальной насадке. Она завершается ниппелем. Он позволяет задавать величину (длину) и интенсивность (скорость) пламени. Ниппель совместно с трубкой помещают в специальный вкладыш (металлический стакан). Именно в нём происходит создание горючей смеси, то есть обогащение пропана кислородом атмосферного воздуха. Созданная горючая смесь под давлением поступает через сопло в область сгорания. Для обеспечения непрерывного процесса горения в сопле конструктивно предусмотрены специальные отверстия. Они выполняют функцию дополнительной вентиляции.

На основе такой стандартной схемы можно разработать собственную конструкцию. Она будет состоять из следующих элементов:

  • корпуса (обычно его изготавливают из металла);
  • редуктора, который крепится на баллон (применяют готовый прибор);
  • форсунки (изготавливают самостоятельно);
  • регулятор подачи топлива (по выбору);
  • головка (форма выбирается исходя из решаемых задач).

Корпус горелки изготавливается в форме стакана. В качестве материала применяют обыкновенную сталь. Такая форма позволяет обеспечить надёжную защиту от возможного задувания рабочего пламени. К корпусу крепят рукоятку. Она может быть выполнена из различного материала. Самое главное, чтобы она обеспечивала удобство при работе. Предыдущий опыт показывает, самая оптимальная длина такой ручки находится в интервале от 70 до 80 сантиметров.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Устройство газовой горелки

Сверху крепится деревянный держатель. В его корпус помещают шланг подачи газа. Это позволяет придать конструкции определённую прочность. Длина пламени может осуществляться двумя регулировками. С помощью редуктора, расположенного на газовом баллоне, и вентиля, установленного на трубке. Розжиг газовой смеси производится благодаря специальной форсунке.

Как устроен горн

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
устройство горна

Промышленный аппарат имеет несколько отличное от самодельного устройство. Прежде чем приступать к самостоятельному изготовлению такого изделия, нужно изучить его основу:

  1. Через сопло (по-другому называется фурма) воздух попадает в пространство камеры.
  2. Огнеупорные кирпичи будут сохранять необходимую температурную мощь.
  3. Колосники удержат используемое топливо над воздушной камерой.
  4. В горновое гнездо загрузится источник топлива.
  5. Еще одни кирпичи сформируют каркас устройства.
  6. В горнило подает воздух вентилятор.
  7. Общий каркас обычно делают из металла.
  8. Камера воздушная.
  9. Зольник.
  10. Труба воздуховода.
  11. Кожух.

Конечно, чтобы соблюсти все вышеперечисленное, обычному человеку не хватит знаний и средств. Но более упрощенный вариант вполне реально установит собственными силами.

Горн из кирпичей: простой закрытый вариант

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
горн из кирпича закрытый

Временная кузница легко возводится из имеющихся подручных средств. Для этого пригодятся:

  • шесть кирпичей огнеупорных;
  • лампа паяльная;
  • самодельная решетка (колосниковая), сделанная из стальных полос толщиной не менее 3 мм.

Все работы должны вестись в заранее продуманном пожаробезопасном месте. Правильной последовательностью этапов можно считать следующую:

  1. Укладывается нижний «слой» кирпичей (две штуки).
  2. Затем на них укладываются две обрезанные водосточные трубы, на которые кладется решетка таким образом, чтобы между ней и кирпичами снизу еще виднелся зазор.
  3. На решетке нужно немного отогнуть поперечные рейки — это поможет им захватывать пламя разогретой паяльной лампы и уже направлять его строго вверх.
  4. Укладываются два боковых кирпича (это будут стенки).
  5. На них аналогично нижним расположатся пара оставшихся верхних.
  6. На решетку насыпается кокс (каменный уголь) и перед самим горном ставится паяльная лампа (уже разогретая). От её пламени разгораются угли и поддерживается дальнейшее горение. Теперь остается только найти то оптимальное направление у пламени, чтобы на выходе была очень высокая температура.
  7. По соображениям безопасности лучше отгородить паяльную лампу от горячего горна каким-нибудь экраном, сделанным из негорючего материала.

Изготовление деталей

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
изготовление горна

> Рабочей поверхностью будет являться стол — то есть основа горна, где будет размещать очаг с топливом. Именно на нем разогреваются заготовки из металла. Такая конструкция обычно оказывается очень тяжелой. Сделать её просто: например, можно изготовить металлическую крышку в 4 мм листа стали. Как изготавливается решетка? Можно «приспособить» для этого старую чугунную сковородку (только перед этим нужно просверлить несколько отверстий 10-миллиметровым диаметром). Как вариант, подойдет и колесный диск. После завершения работ с решеткой подгоняем её, вставляя в отверстие стола. Чтобы лучше «подошло», кирпич можно будет даже слегка подпилить (предварительно замочив его в воде). Высоту такого стола можно выбирать произвольной, но лучше делать это на уровне пояса мастера.

Газовые варианты

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
простые газовые горны

Можно ли заменить уголь (чаще кокс) и паяльную лампу какими-то другими аналогами? Например, это может быть газовая горелка. В промышленности — да, легко по той простой причине, что используемые там моногазы специально предназначены для таких целей (они состоят из специально подобранной смеси). А вот бытовой газ не даст в использовании оптимального разогрева воздуха, который сможет нагреть металл. К тому же в бытовой горелке есть примесь серы, которая способна просто «убить» все эксплуатационные свойства металла (для обратного процесса все придется переплавлять заново). Также «отравляет» сталь и сера с древесины. Конечно, с подобным можно бороться. Только способы несколько «экзотичные»:

  1. Пропустить газ из баллона через емкость с нафталином перед подачей в горелку.
  2. Нагревать подобным газом не слишком ответственные и подвергаемые нагрузке детали (это могут быть какие-либо декоративные художественные элементы ковки).
Популярные статьи  Двухполюсный и трехполюсный выключатели: назначение, характеристики, особенности монтажа

Шаг 2: Материалы и инструменты

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлениюИнжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению

Каолиновую вату и огнеупорные материалы я заказал онлайн, остальные материалы я купил в местном скобяном магазине.

  • Баллон – газовый, воздушный или из-под фреона, диаметром минимум 25 см.
  • Каолиновая вата (одеяло из керамического огнеупорного волокна).

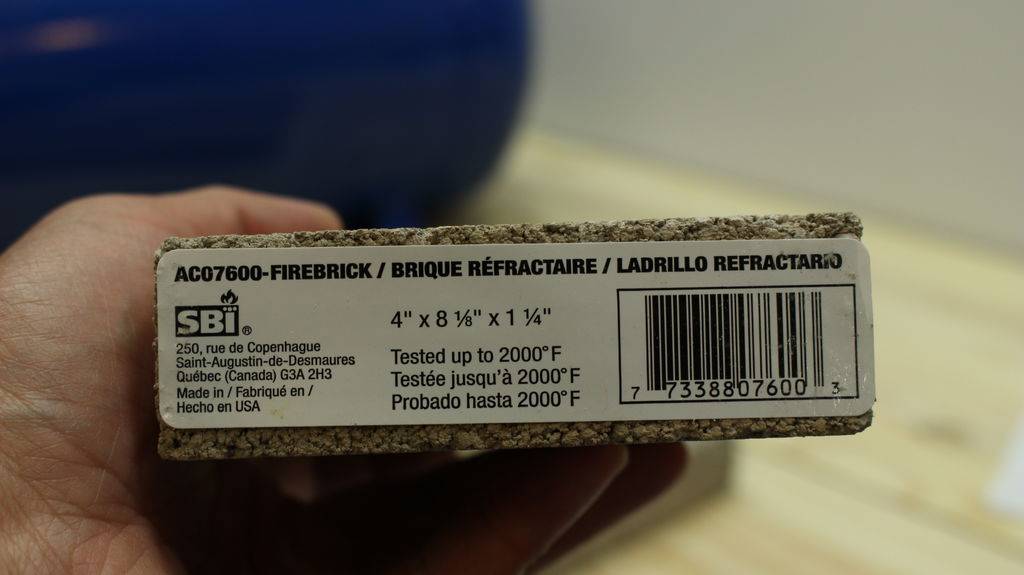

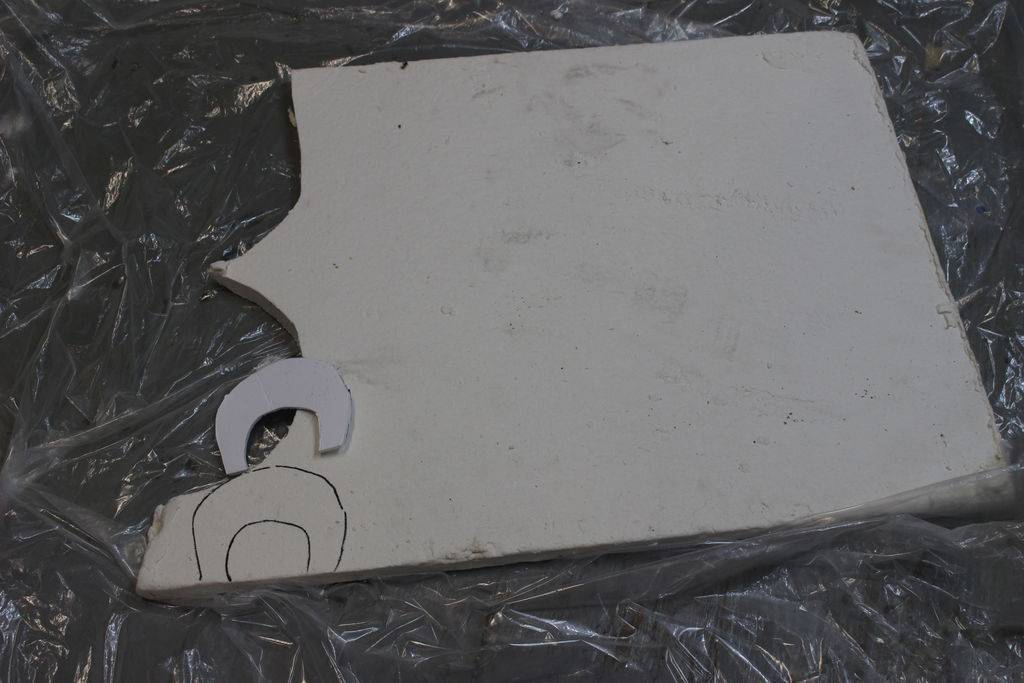

  • Огнеупорная плита.

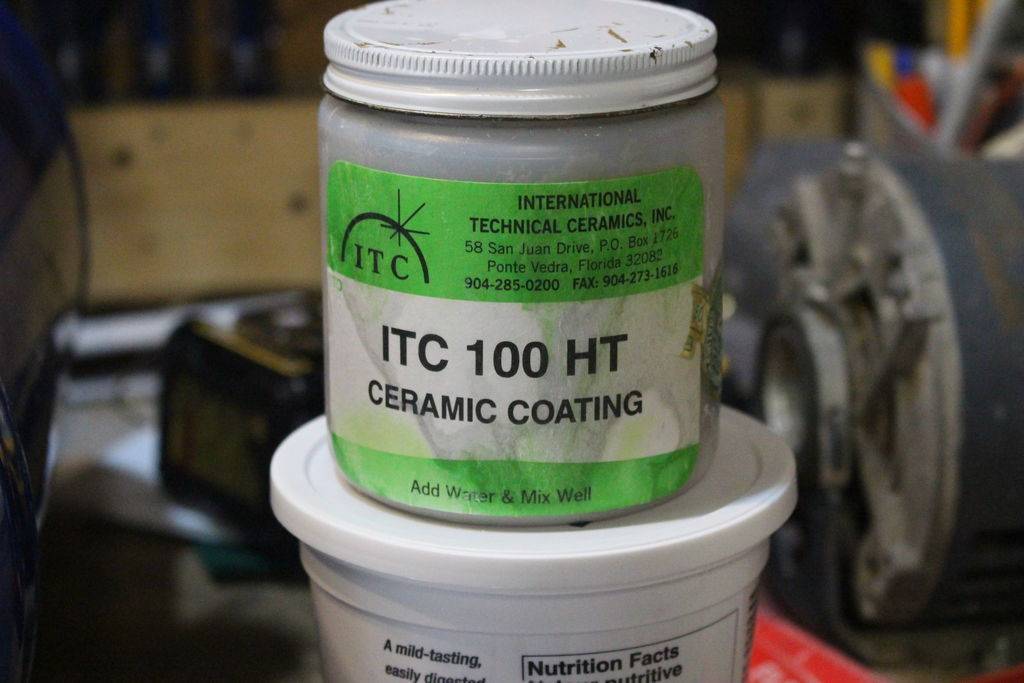

  • Керамическое покрытие, наносимое кистью.
  • Огнеупорный цемент.
  • Огнеупорная краска для грилей.
  • Стальной или железный резьбовой бочонок, подходящий по размеру к горелке.

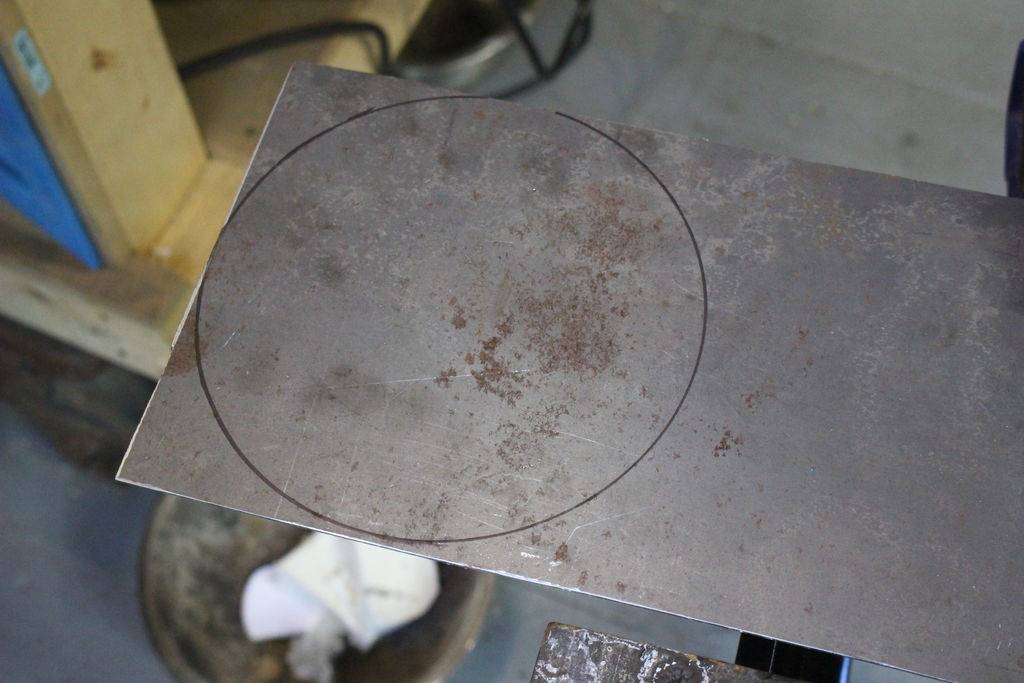

  • Кусок стального листа 14го калибра или похожий по толщине.
  • Отрезок стальной полосы 0,32х1,9 см.
  • Отрезок стального профиля 2,5х2,5 см.
  • Болты 5 смх10–32.
  • Винты с крупной резьбой 1,9 см.

Список инструментов, в основном в нем есть все инструменты, что я использовал:

  • Болгарка с отрезным диском.
  • Напильники.
  • Дрель.
  • Набор метчиков 10-32.
  • Шпатель.
  • Качественный респиратор.
  • Одноразовые перчатки.
  • Пылесос.
  • Сварочный аппарат или горелка на пропане для пайки.
  • Кисть для краски 2,5 см.

Пропановая горелка будет нужна для разогрева горна, посмотрите видео об этом:

Нюансы самостоятельного изготовления

Как можно изготовить самодельный кузнечный горн? Для этого вам потребуются чертежи подходящей вам модели греющего устройства и помещение, где оборудование будет располагаться.

Горны отличаются по типам камер разогрева.

  1. Закрытые камеры разогрева. Они наиболее эффективные, поскольку минимизируют затраты топлива, обеспечивая отличный нагрев заготовок. Но сами заготовки ограничены по своим размерам, поскольку зависят от габаритов камеры.
  2. Открытые камеры разогрева. Такая конструкция предусматривает, что топлива насыпают на колосниковую решетку, а снизу обеспечивается подача воздуха. Заготовка из металла укладывается на горючее. Хотя расход топлива несколько больше, зато заготовки могут использоваться более крупные.

Как сделать кузнечный горн, дабы получить возможность ковать железо в домашних условиях? Рассмотрим каждый этап строительства конструкции.

Инжекционная газовая горелка для кузнечного горна своими руками: руководство по изготовлению
Фото кузнечного горна сделанного своими руками

  1. Стол. Стол является основой самодельного горна. Чертежи показывают, что соорудить этот элемент достаточно просто. Обычно высота стола до 80 сантиметров, а для крышки используют металл толщиной 5 миллиметров. Рабочая поверхность стало может иметь различные размеры. Все зависит от того, с какими металлическими заготовками вы собираетесь работать. Другой вариант строительства стола — использовать уголки для создания рамы. Внутрь нее укладывается кирпич и колосниковая решетка. Решетку следует расположить по центру.
  2. Решетка монтируется в отверстие, выполненное в столе. Затем со всех сторон закрывается огнеупорный кирпич. Высоту стола подбирайте непосредственно под свой рост, чтобы конструкция находилась на уровне пояса.
  3. Поддув. Чтобы устройство горна работало эффективно, ему требуется качественный поддув воздуха. За счет кислорода повышается температура, металл начинает плавиться. В традиционных конструкциях горна использовали поддув с ножным приводом. Но сейчас у всех есть возможность использовать электричество, потому оптимальное решение — электровентилятор или старый пылесос. Пылесос подает воздух нужной силы. При наличии регулятора частоты оборотов вы получите шикарный самодельный горн.
  4. Теперь все элементы конструкции собираются в единую систему — самодельный металлообрабатывающий горн.
  5. На колосниковую решетку засыпьте необходимое количество топлива. Сначала воспользуйтесь щепками и средними дровами, после чего наступает черед кокса. Включите поддув, разместите над топливом вашу заготовку. Сверху на железо допускается подсыпка кокса в небольшом количестве. Если кокса нет или есть большие запасы отводов от древесины, вполне можете использовать их.

Это модель простейшего кузнечного горна. Если есть желание или возможность, вы можете существенно усовершенствовать собственное оборудование для кузнечного дела, приблизив его к особенностям промышленного горна.

Что имеет промышленный горн

Профессиональные кузнецы используют промышленные горны, которые отличаются повышенной эффективностью и высокой надежностью. Изготовить самостоятельно промышленный кузнечный горн практически невозможно. Но как-то приблизить самодельную модель к идеалу вполне реально.

Чем отличается промышленный горн, и какие компоненты входят в состав его конструкции?

  • Сопло подачи воздуха. Самодельные горны вместо сопла используют шланг старого пылесоса, подающего воздух;
  • Огнеупорный кирпич. Тут полная аналогия домашнего и промышленного устройства;
  • Колосниковая решетка. Большинство самодельных горнов предусматривают использование колосниковой решетки. Многие делают ее из старых сковородок с толстыми стенками;
  • Гнездо для твердого топлива. Это гнездо позволяет удобно загружать необходимо количество твердого топлива. Оснастить подобным элементом самодельный горн проблем не составит;
  • Кирпичи каркаса. Это уже стационарные устройства, которые закладываются кирпичами. Для простого горна подобные элементы являются уже лишними;
  • Вентилятор подачи воздуха. Мы рассмотрели пример с обычным пылесосом, который неплохо справляется с задачей по нагнетанию воздуха. Если хотите, можете воспользоваться вентиляторами или другими подобными устройствами;
  • Металлический каркас. На его основе удерживается стол;
  • Воздушная камера. В самодельных кузнечных горнах его нет, но если вам нужно профессиональное оборудование, оснастить устройство камерой будет не лишним;
  • Зольник. Если вы собираетесь регулярно использовать в домашних условиях ваш горн, советуем оснастить его зольником. Так будет проще ухаживать за устройством;
  • Кожух горна.

Выводы и полезное видео по теме

Особой популярностью пользуется инжекционная горелка, разработанная Александром Кузнецовым. В этом видео-ролика он рассказывает из чего состоит конструкция и как ее собрать:

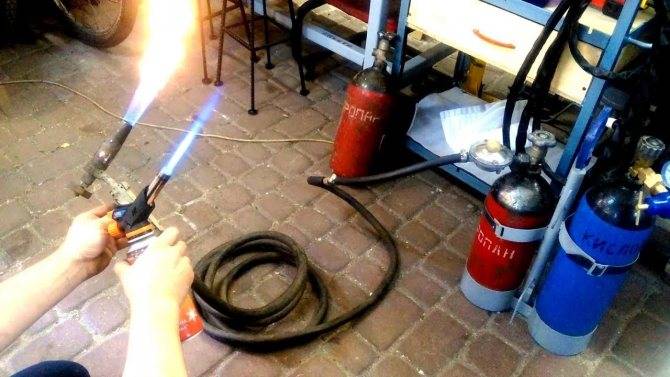

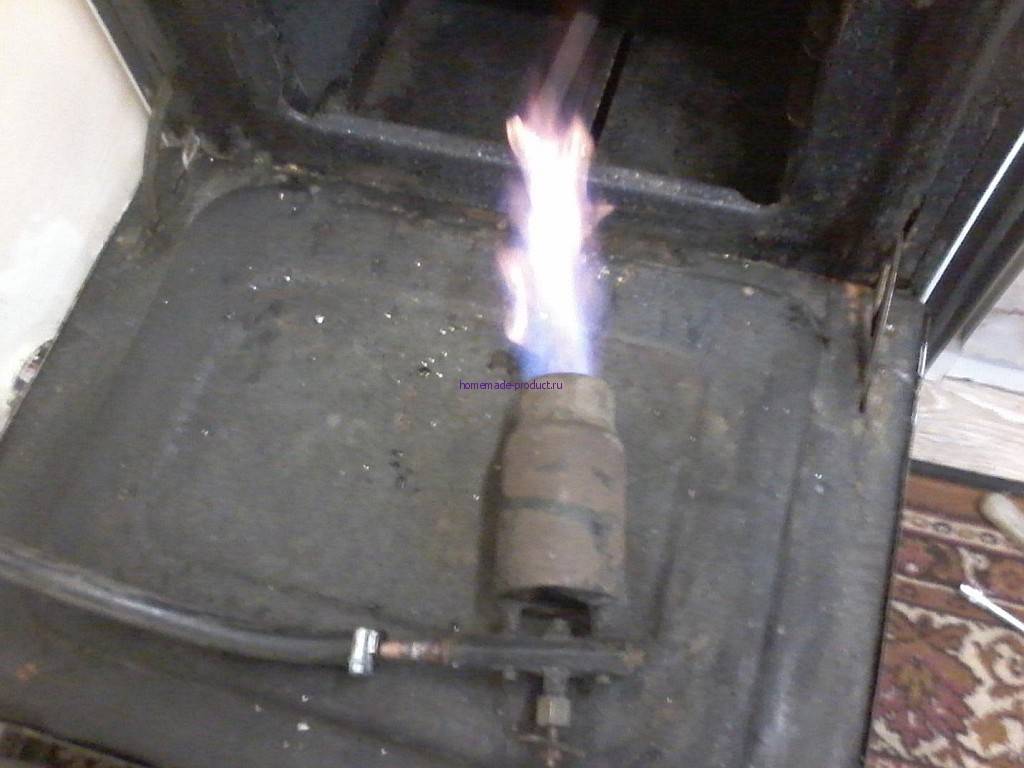

Пример работы инжекционной горелки:

Правильно спроектированная и изготовленная своими руками в точности с требованиями, инжекционная горелка станет надежным помощником на длительное время. Это устройство заменит дорогостоящие инструменты заводского изготовления. С его помощью можно решить многие бытовые проблемы, не прибегая к помощи профессионалов.

Хотите рассказать о том, как собирали инжекционную горелку для кузнечных работ собственными руками? Располагаете полезной информацией по теме статьи? оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, размещайте фотоснимки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
