Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

Общие требования

Во времена СССР вопрос выбора шланга для газового оборудования вообще не стоял перед домашними мастерами, так как и колонки, и плиты, и другая техника подключалась только стандартными стальными трубами. Это решение было надежным, но монтаж техники был невозможен без болгарки и сварочного аппарата, а установленное оборудование было невозможно перемещать.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

С появлением и широким распространением на российском рынке материалов, сочетающих прочность и гибкость, количество возможных вариантов значительно увеличилось

При этом важно помнить, что используемый для подведения газа шланг должен:

  • быть достаточно прочным, чтобы выдерживать возможные механические нагрузки и давление газа;
  • обладать достаточной гибкостью;
  • быть устойчивым к износу и коррозии;
  • не вступать в химические реакции с находящимся в нем газом;
  • быть абсолютно герметичным (при правильном монтаже), чтобы исключить утечки.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

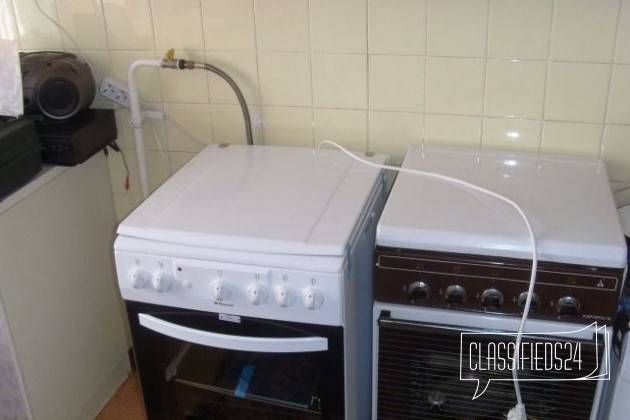

Установка газовой плиты

Начинается вся работа с внешнего осмотра прибора – на его поверхностях не должно быть следов серьезных механических повреждений. Если таковые имеются, то вполне возможно, внутренние соединения тоже пострадали – использовать его рискованно, поэтому может потребоваться экспертиза. А еще лучше вернуть такой счастье в магазин, если бой – не ваша вина (и вы можете это доказать), и заменить его на новое.

Таблица 3. Установка газовой плиты

Шаги,фото Описание

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование
Шаг 1 – распаковка

Вытаскиваем из газовой плиты все съемные части – решетки, комфорки, противни и транспортировочную тару. Если комфорки еще заклеены скотчем, то их можно составить как есть. Сзади плиты находим патрубок для подключения газового шланга. Из него необходимо вынуть пластиковую транспортную заглушку. Внимательно изучите инструкцию – если в комплектации предусматривается резиновая прокладка с механическим фильтром, то найдите ее и установите на вход. Это нехитрое приспособление убережет дорогой прибор от попадания мусора.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование
Шаг 2 – установка шланга

Берем приготовленный шланг, помещаем в гайку паронитовую прокладку, обматываем резьбу трубы фум лентой в 5-6 витков и выполняем монтаж. Сначала закручиваем гайку от руки, а потом делаем дотяжку разводным ключом, зафиксировав предварительно газовую трубу ключом газовым.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование
Шаг 3 – крепление шланга к плите

На современных плитах нет никакого сгона – подключение выполняется просто через гайку. Также установите прокладку, намотайте уплотнитель и аккуратно все затяните.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование
Шаг 4 – проверка герметичности соединений

Делаем мыльный раствор, который потом вспениваем при помощи губки. Обмазываем пеной со всех сторон резьбовые соединения на трубе и газовой плите, и смотрим, не надуваются ли где пузыри. Естественно, предварительно кран на газ нужно открыть. Если утечка обнаружилась, то попробуйте немного дотянуть гайку. Если это не помогает, то перекройте газ, открутите все и проверяйте. Возможно, вы забыли поставить прокладку, а может в гайке на шланге имеется трещина – место, откуда появлялись пузыри осматривается в первую очередь.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование
Шаг 5 – тестовый запуск плиты

Если все в порядке, то переходим к тестированию работоспособности оборудования. Зажигаем все комфорки поочередно. Все работает? Прекрасно! Задвигаем плиту внутрь и проверяем ее положение при помощи пузырькового строительного уровня.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование
Шаг 6 – подстройка регулировочных ножек

Если плита стоит не по горизонту, то выровнять ее положение помогут регулировочные ножки – выкручиваем их до достижения нужных показаний и убеждаемся, что плита стоит уверенно, не шатаясь.

Также мы рекомендуем вам после установки вызвать работника газовой службы, чтобы он проверил правильность монтажа, и внес все необходимые изменения в документы по эксплуатации газового прибора. Если этого не сделать, то при плановой проверке вы можете столкнуться со штрафными санкциями.

Отличия газового шланга от водопроводного

Подключение шланга не по назначению крайне опасно, ведь шланг для воды не рассчитан на контакт с газом, отчего он быстро изнашивается и начинает травить. Кроме того, даже газовые шланги отличаются для разных составов и агрегатного состояния. Чтобы ошибка в выборе шланга для подводки газа к плите не стала роковой, учитывайте несколько факторов.

Во-первых, абсолютно все газовые шланги, независимо от типа, маркируются желтым цветом. Это может быть нить в оплётке, желтая бирка-наклейка на самом шланге или отметка на упаковке и заглушка, но что-то желтое должно присутствовать обязательно. Синих и красных вплетений быть не должно – это указатели горячего и холодного водоснабжения.

Во-вторых, назначение шланга обязательно указывается в паспорте изделия и сертификате качества. Газовые шланги отличаются составом резины или полимера, методами изготовления и эксплуатационными характеристиками – они не могут быть взаимозаменяемы, как бы ни были похожи внешне.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудованиеК газовому шлангу в комплекте должна быть специальная паронитовая прокладка, уплотняющая фланцевое соединение. Паронитовая прокладка помещается на выходе плиты. К водопроводным же идут только резиновые уплотнители – для воды их достаточно

Таким образом, отличать назначение шланга необходимо, а если не вполне доверяете компетентности продавца, обязательно потребуйте документы на товар, где изготовителем указанно, что этот шланг предназначен для газа.

Виды уплотнителей для газовых систем

Чтобы узлы подключения плиты к распределительной газовой системе не давали утечки и годами обеспечивали герметичность всех коммуникаций, используют специальные уплотнители, например, нить Локтайт 55 или ФУМ-ленту.

Соединительные элементы из других материалов сотрудники газовых служб применять не рекомендуют. Их рабочие характеристики слишком слабы для такой внушительной ежедневной нагрузки.

Нить Локтайт 55 – практичный, современный материал, разработанный специально для надежной фиксации соединительных участков в коммуникационных сетях разной степени сложности.

Представляет собой уплотнительное волокно из комплексных нитей высокой прочности, поставляется в пластиковых контейнерах и имеет различную длину (от 12 до 160 м в зависимости от упаковки).

Нить Локтайт 55 – универсальный элемент, обеспечивающий резьбовым соединениям надежную мгновенную герметизацию даже при сильном давлении. Сертификат позволяет использовать продукт в газовых системах без ограничения

Для создания герметичного соединения нить вручную наматываю на резьбовой отрезок трубопроводной арматуры. Она мгновенно фиксируется на месте и больше уже не меняет своего положения.

Второй надежный уплотнительный элемент – это лента ФУМ, сделанная из фторопласта 4D.

На рынке представлены ФУМ-ленты трех типов:

  • Марка 1 снабжена дополнительной смазкой на основе вазелинового масла. Применяется в промышленных системах и коммуникационных сетях с едкими, агрессивными средами.
  • Марка 2 не имеет смазки и лучше всего проявляет себя в комплексах, работающих на различных окислителях.
  • Марка 3 выпускается с использованием краевых фрагментов первых двух видов и подходит, как для промышленных, так и для бытовых целей.

Она представляет собой тонкие нити, уложенные в пленку.

ФУМ лента демонстрирует высокие антикоррозийные качества, проявляет хорошую термостойкость и не выделяет токсинов в процессе активной эксплуатации

Лента ФУМ позволяет осуществить прочное соединение трубных элементов, которое на долгие годы обеспечит системе полную герметичность. Гарантийный срок хранения ленты в контейнере составляет 13 лет.

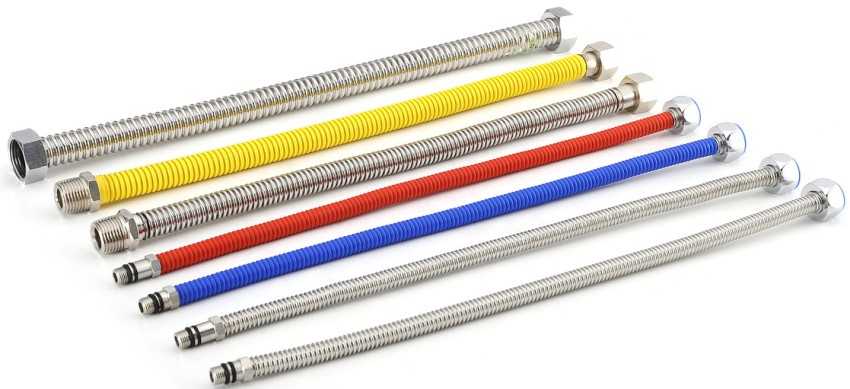

Как правильно выбрать гибкую подводку для воды 1/2 и других диаметров

Подводку следует выбирать так, чтобы фитинги, будь то гайки или штуцеры, образовывали надежное соединение с подключаем ыми приборами без применения дополнительных переходников. Для этого следует приобретать изделия производителей, которые предлагают стандартные размеры гибких шлангов для подводки воды – 1/2, 3/4 или 1. Если купить подводку размером 3/8, то подключить такой шланг можно будет только с помощью переходника.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудованиеСильфонная подводка должна быть соответствовать температуре и давлению воды.

Если планируется подключение к горячей воде или системе отопления, нужно дополнительно проверить технические характеристики изделий и убедиться, что они соответствуют температуре подаваемой воды и рассчитаны на высокое давление в системе. Вся эта информация содержится в паспорте к шлангу.

Узнать, какую температуры воды выдерживает изделие, можно с помощью маркировки:

  • синяя – шланг только для холодной воды;
  • красная – изделие рассчитано на подачу горячей воды;
  • красная и синяя – универсальный рукав, который можно использовать для подключения холодной и горячей воды.
Популярные статьи  Установка проточного водонагревателя своими руками: пошаговый инструктаж

В зависимости от условий использования сильфона подбирается различный материал, из которого выполнена оплетка. Если планируется применение шланга в среде, где присутствуют агрессивные химические вещества и постоянно наблюдается высокая влажность, лучше не приобретать варианты, выполненные из обычного металла.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудованиеИнформация о сильфонной подводке содержится в паспорте который прилагается к ней.

Нужно внимательно подходить и к выбору размера гибкой подводки для воды. Несмотря на то, что сильфон рассчитан на двойное увеличение, специалисты рекомендуют покупать изделие с небольшим запасом длины. Если рукав постоянно будет находиться в натянутом виде, это не лучшим образом скажется на сроке эксплуатации.

Другие важные моменты, на которые следует обратить внимание при покупке:

  1. Гибкость. Если изделие хорошо гнется, монтировать его будет проще. Шланги, которые отличаются гибкостью, имеют более высокое качество.
  2. Материал, применяемый для изготовления фитингов. Предпочтение нужно отдавать соединителям, выполненным из цветных металлов или нержавейки, причем важную роль играет толщина металла: тонкий алюминий быстрее выйдет из строя. Чтобы предупредить электрохимическую коррозию, резьбовые соединения и накидные гайки должны быть выполнены из одинаковых сплавов.
  3. Вес готового изделия. Шланг, который имеет небольшой вес, скорее всего изготавливался из силумина – дешевого алюминиевого сплава. Силуминовые изделия прогнивают за несколько лет.
  4. Производитель. Следует покупать изделия только тех компаний, которые прошли сертификацию в России и получили разрешение на продажу.
  5. Запах. Рукав, предназначенный для питьевой воды, не должен отличаться присутствием посторонних химических запахов.
  6. Диаметр сечения. Если установить гибкую подводку для воды 3/4, а не 1/2, то шум воды будет меньше благодаря большому выходному отверстию.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудованиеЕсли шланг находиться в натянутом виде, сроке эксплуатации его значительно уменьшится.На заметку! При покупке сертифицированного изделия нужно проверить наличие технического паспорта, где указываются марка стали, которая использовалась в производстве, дата изготовления и срок годности, а также основная информация о производителе. Если продавец не может предоставить документ, изделие лучше не приобретать.

Прежде чем покупать шланг, нужно провести внимательный визуальный осмотр изделия на наличие дефектов и проверить качество гофры

Важно, чтобы фитинги были надежно приварены к шлангу, а на поверхности отсутствовали следы от коррозии и механические повреждения. Обязательному осмотру подвергаются и прокладки-уплотнители, нужно, чтобы они не выглядели старыми или потрескавшимися

Разновидности современных газовых шлангов

Резиновые шланги сегодня – это скорее раритет, чем повседневный продукт. Они слишком недолговечны, да и выглядит черная резина неэстетично, а красить её нельзя.

Поэтому, когда приходится выбирать какой шланг купить для подключения газовой плиты в квартире, лучше остановиться на одном из 3 основных вариантов: сильфонный, резиновый армированный и ПВХ-шланг. Рассмотрим каждый из них подробнее.

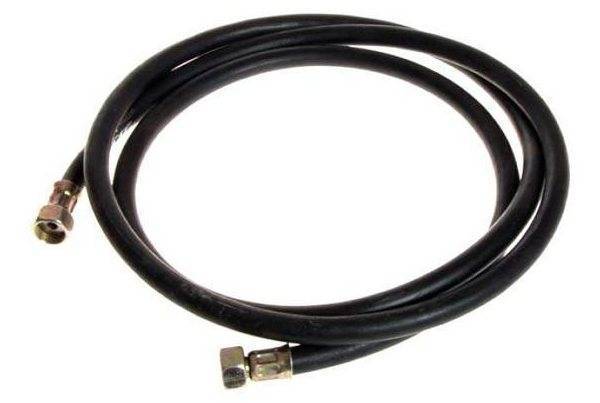

Резиновые армированные шланги

Пожалуй, это наиболее распространённые, недорогие и надёжные газовые рукава. Внешне эта подводка абсолютно такая же, как водопроводная, только в оплетке вместо синих или красных, вплетены желтые нити.

Такие шланги трехслойные. Внутренний – полимерный слой, предотвращающий растрескивание и утечку. Средний – вулканизированная резина – основа шланга, его жесткость и плотность. Наружная плётка из стальных нитей – для защиты от внешних повреждений и дополнительной жесткости.

Армированные газовые шланги – точная копия своих водопроводных собратьев. Отличительной их особенностью является вплетение желтых нитей в оплетку изделия

Преимущества этих шлангов – низкая цена и большой ассортимент, удобство монтажа и прочность. Недостатки – сравнительно малый срок эксплуатации (около 10 лет), высокая электропроводимость (требуются вставки – диэлектрики).

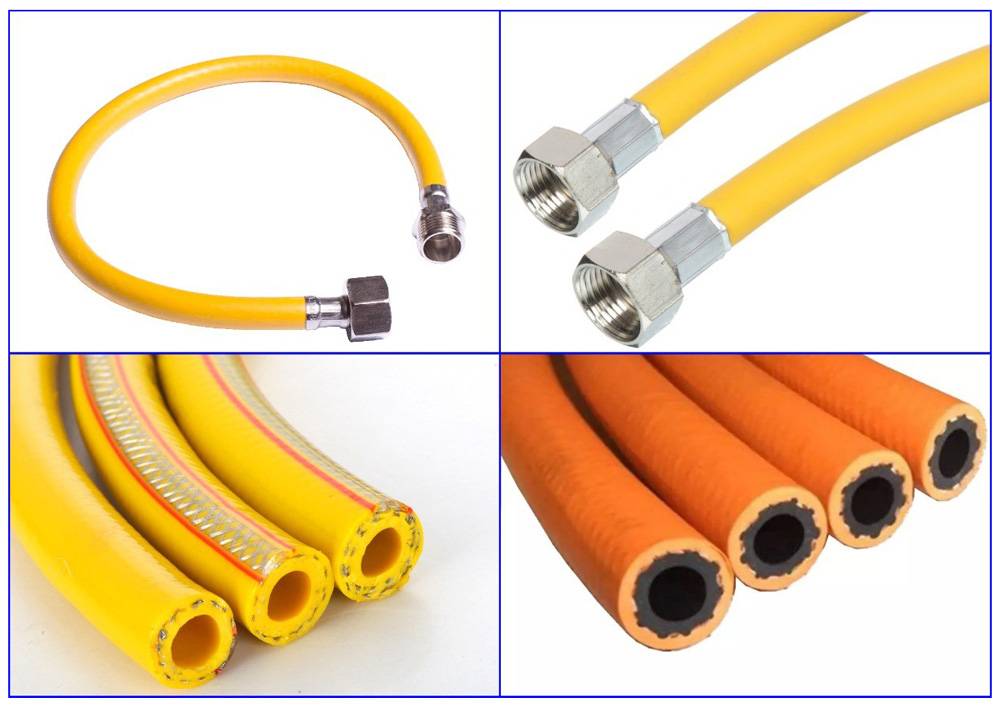

Армированный рукав ПВХ

Они также трехслойные: между двумя слоями поливинилхлорида влита армирующая сетка. При этом внутренний слой обычно черный, а внешний – либо полностью желтый, либо с желтой полосой.

Именно по окраске их быстрее всего можно отличить от шлангов для воды – но не надёжнее всего, маркировку перепроверить стоит.

Газовые шланги ПВХ внешне очень похожи на садовые для воды, но отличаются от своих собратьев по составу

Такие газовые шланги имеют ряд преимуществ:

  • не проводят электричество – это единственный современный вариант, использование которого без диэлектрика абсолютно безопасно;
  • подходят для разных горючих смесей – и в городском газопроводе, и для смесей из баллона;
  • выдерживают давление до 0,63 МПа, что в 20 раз больше, чем максимальное рабочее давление в сети;
  • выпускаются в разных вариантах длины – от 40 см до 5 м;
  • стоимость в разы ниже, чем на сильфонные аналоги;
  • поливинилхлорид значительно прочнее и долговечнее резины, гораздо меньше подвержен растрескиванию;
  • срок годности 12 – 20 лет. Учитывая, что срок службы газовой плиты обычно также не превышает 20 лет, этого вполне достаточно.

Среди недостатков можно отметить лишь сравнительно небольшую жесткость.

Сильфонные шланги для плит

Сильфоном называется гофрированная труба из колец или спирали, напоминающая канализационную гофру или шланг от смесителя для душа. Сильфонные шланги бывают 4 видов: обычные гофрированные, из цельного металлопластика, металлического вида, с гофрой из нержавеющей стали; с полимерным напылением поверх нержавейки – для защиты от электричества; с термозащитными клапанами, которые автоматически перекрывают подачу газа в случае перегрева.

Газовые шланги такой конструкции обладают целым рядом преимуществ: безопасны, вероятность утечки минимальна; выдерживают давление до 6 атмосфер, что в 200 раз выше максимального рабочего давления в сети газоснабжения; эстетично выглядят; долговечны – гарантия производителя обычно не менее 10 лет, срок службы такого шланга для газовой плиты около 30 лет.

Этот тип рукавов признан профессионалами наиболее надёжными и безопасными, однако их стоимость порой выше в 5 раз и более

Кроме того, они выдерживают температуру до 200 °С, гнутся и немного растягиваются, фиксируются в заданной форме с углами – можно расположить красиво и безопасно, не ржавеют и не трескаются, защищены от любых внешних воздействий, обладают достаточной жесткостью – не заламываются и не перекручиваются, просты в монтаже. В большинстве моделей штуцер с гофрой либо спаян, либо выполнен цельным изделием – это гораздо надежнее, чем зажим или клей.

Даже при таком существенном списке преимуществ, есть у этих шлангов и недостатки. Кроме сравнительно высоких цен, они опасны электропроводимостью (если нет полимерного напыления), а потому могут прогореть от контакта с бытовыми электроприборами или даже кабелем самой плиты.

Как выбрать газовую подводку?

При выборе газовой подводки необходимо обратить внимание на сертификат товара, который должен соответствовать государственному образцу. Покупать изделие можно только в специализированных магазинах, чтобы не приобрести подделку

Многие не могут сделать выбор между резиновым и сильфонным шлангом, так как второй имеет более высокую стоимость. Намного выгоднее приобрести сильфонную подводку, так как она имеет большой срок службы в отличие от резинового шланга. Не стоит покупать дешевые китайские подводки. Такая подводка может привести к аварийным последствиям.

На рынке часто продают подделки известных фирм, которые имеют следующие недостатки:

  1. По внешнему виду очень тяжело определить оригинал от подделки. Сделать это сможет только специалист.
  2. Шланг изготавливают из тонкой резины, которая быстро износится. Соответственно фактический срок службы будет меньше указанного.

На подводке водоснабжения указана сине-красная метка. А в газовом шланге должна быть отметка желтого цвета

Поэтому важно обратить внимание на цвет, чтобы не перепутать. Для того чтобы выбрать шланг нужной длины, необходимо предварительно произвести замер и прибавить 20% к полученному числу. Таким образом, вы не переплатите

Таким образом, вы не переплатите.

Самыми популярными являются размеры 1, и 2 м. Хотя производители выпускают и множество других размеров шлангов. Стандартные диаметры газовой подводки: ½ и ¾ дюйма.

Есть два вида шланга:

  1. Шланг имеет внутреннюю резьбу, которая называется американка (или мама-мама), а также две накидные гайки.
  2. Шланг оснащен втулкой с наружной резьбой на одном конце, которую называют «мама-папа», а на втором конце гайкой.

При выборе стоит обращать внимание на характеристики, надежность подводки, а также стоимость. Обязательно необходимо потребовать сертификат соответствия государственному образцу

Сильфонный газовый шланг: лучший для газовой плиты

Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.

Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.

Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.

Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению

Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.

О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:

Диаметр разъема, дюйм Длина, м Цена, рубли
1/2 0,4 от 250
0,8 от 290
1 от 320
1,5 от 400
3 от 780
4 от 950
5 от 1150
3/4 0,6 от 350
1 от 450
2 от 700
2,5 от 900
3 от 1050

Основные преимущества и недостатки использования сильфонных шлангов

Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:

  • легко гнутся и растягиваются;
  • выдерживают нагрузку до 6 атм.;
  • эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
  • изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
  • соответствуют техническим требованиям бытовой эксплуатации;
  • максимально возможный срок службы – до 30 лет со дня монтажа;
  • выдерживают влияние электрического тока до 1,5 кВт;
  • большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
  • совместимость с большинством видов газового оборудования и различной фурнитурой;
  • наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.

Простые модели сильфонного шланга представлены в виде гофрированных изделий

Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.

К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.

Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.

Сильфонная подводка для газа: что это такое, основные характеристики

Сильфонная гибкая подводка представляет собой металлический гофрированный рукав, для изготовления которого используется качественная нержавеющая сталь. Благодаря этой особенности шланг можно растягивать и увеличивать его длину. На концах устройства обычно присутствуют 2 гайки, которые применяются для подключения газового оборудования к трубе подачи топлива, или гайка и штуцер. При производстве штуцеров также используется нержавеющая сталь, которая не подвержена коррозии и появлению ржавчины.

Чтобы подключить гибкую подводку для газа сильфонного типа к оборудованию и непосредственно к газовой трубе, применяются накидные гайки. В обязательном порядке рекомендуют между входной трубой и изделием установить металлическую прокладку, изготовленную из меди или алюминия – иногда для этой цели используется специальный пластик.

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

На концах шланга имеются два штуцера, которые изготовлены из нержавеющей стали

Если выбирать шланг для газа сильфонного типа, изготовленный не европейскими, а, например, китайскими или турецкими производителями, то следует учесть, что вместо нержавеющей стали они используют углеродистую сталь, которая является более хрупкой и в большей степени подвержена деструкции. Поэтому при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:

  • шлангу из нержавейки: AISI 316;
  • стальному штуцеру: AISI 304 или 303.

Специалисты советуют при выборе шланга в обязательном порядке проверить, чтобы и штуцер, и гофра были изготовлены из одного и того же материала. Это связано с тем, что каждый материал имеет определенную плотность и прочность. Если же между собой сварены разные виды металла, может возникнуть электрохимическая реакция, способная разрушить сварное соединение, что приведет к потере прочности устройства.

Не следует приобретать изделия, где штуцер прикрепляется к гофре с помощью клеевой смеси. Не стоит также покупать шланги, в которых штуцер припаян с применением олова или серебра. В таком случае изделия не будут служить долго, а также под сомнение можно поставить их прочность

Поэтому при покупке следует обращать внимание на то, что цена газового шланга не должна быть подозрительно низкой

Сильфонная подводка для газа: самый безопасный способ подключить газовое оборудование

Сильфонная подводка способна выдерживать давление до 6 атмосфер

Основные технические характеристики сильфонных шлангов для газа

Как и любое другое изделие, сильфонный газовый шланг отличается специфическими особенностями и параметрами, которые и выделяют его среди других вариантов. Среди основных характеристик стоит отметить следующие:

  1. Изделия можно эксплуатировать в широком диапазоне перепадов температур – от -50 до + 250 °С, причем при любом показателе температуры в этих пределах шланг не теряет своих качеств.
  2. Максимальное давление, на которое рассчитан рукав, – 6 атмосфер. Нужно учитывать, что по нормам максимальное давление, при котором газ может поступать в жилые помещения, составляет 0,03 атм. Из этого можно сделать вывод, что запас прочности изделия – 200%.
  3. Благодаря гофрированной поверхности изделие можно удлинять в 2 раза относительно первоначального размера. Эту способность обеспечивает и использование качественного нержавеющего материала, который прошел предварительный отжиг.
  4. Продолжительный период эксплуатации. Срок службы сильфонного газового шланга составляет 20-25 лет, хотя некоторые производители дают гарантию на 30 лет.

Полезный совет!Несмотря на то, что изделие можно растягивать, не рекомендуют выполнять его увеличение в 2 раза: чем больше растянут шланг, тем в большей степени снижается его жесткость. Поэтому максимальное растяжение, которое допустимо применять к изделию, – 50%.

Популярные статьи  Установка пластиковых окон в кирпичных, панельных и деревянных домах

Сильфонные шланги оснащены гофрированной оболочкой, защищающей внутренний рукав от повреждений

Очень важным моментом при выборе металлического газового шланга сильфонного типа является наличие сертификата качества, подтверждающего, что изделие предназначено для работы со взрывоопасными веществами. В паспорте обязательно должен указываться тот факт, что изделие прошло испытания и соответствует всем требованиям безопасности

Необходимо обратить внимание на сроки изготовления и период эксплуатации шланга

Как работают двухконтурные котлы на газу

Как правило, аппараты газового действия устанавливают под отопительную систему закрытого типа, где значение давления воды не выше 0,3 МПа. Если говорить о том, как правильно подключить домашний газовый котел, ответ очевидный.

Традиционно применяется схема искусственной циркуляции теплоносителя с расширительным сосудом. Для подготовки горячей воды газовым оборудованием используется централизованная подача ХВС с давлением 0,02 – 1,0 МПа.

Правда, точные значения определяются конкретной маркой оборудования и производителем. Выбор двухконтурного котла производится с учетом конкретных условий монтажа.

Схематика отопительного контура котла

Контур отопления газового котла по умолчанию предназначен под заполнение ХВС центрального водопровода. Допускается также эксплуатация оборудования нагрева, когда в качестве теплоносителя применяется вода с антифризом на основе гликоля (C2H4(OH)2), сертифицированным согласно ГОСТ.

Теплоноситель, поступающий из возвратной линии контура отопления, направляется через фильтр в теплообменник, конструкция которого обеспечивает возможность первоначального заполнения и периодической подпитки отопительного контура водой централизованного водопровода.

Дальнейшее движение теплоносителя активизирует циркуляционный насос, конструкция которого содержит автоматический отводчик воздуха. Затем водный поток проходит зону датчика минимального расхода теплоносителя и подаётся на вход первого (внешнего) контура теплообменника коаксиального типа.

Продвигаясь по теплообменнику, вода нагревается за счёт энергии горения газа.

На выходе из теплообменника, на трубопроводе подачи теплоносителя, стоит погружаемый датчик температуры. Здесь же монтируется предохранительный клапан пружинного действия, оснащённый механизмом сброса давления.

Верхний предел открытия предохранительного устройства – 0,3 МПа. На линии подачи также включается расширительный бак мембранного типа.

Функционирование контура ГВС

Схема ГВС работает примерно так: водопроводная холодная вода под давлением централизованного водопровода подаётся через сетчатый фильтр на водный блок. Конструкция блока, сделанная из латуни, обеспечивает возможность первоначального заполнения и периодической подпитки системы ГВС.

Далее через область установки датчика расхода воды и сквозь магнитное противонакипное устройство вода поступает на внутренний канал коаксиального теплообменника, сделанного из меди. За счёт отбора тепла от стенок теплообменника, нагретого теплоносителем, проходящим внутри отопительного контура, холодная вода нагревается.

Режим приготовления горячей воды предусматривает временное отключение циркуляционного насоса котла. На выходе из теплообменника расположен погружаемый датчик температуры, снимающий рабочие параметры линии подачи.

Здесь же, на подающей линии котла, устанавливается второй предохранительный клапан пружинного действия с механизмом сброса давления. Предел срабатывания обычно составляет 1,0 – 1,1 МПа.

Выбор по материалу

Материал изделия влияет на показатель его гибкости. На рынке подводка известна 3 видов:

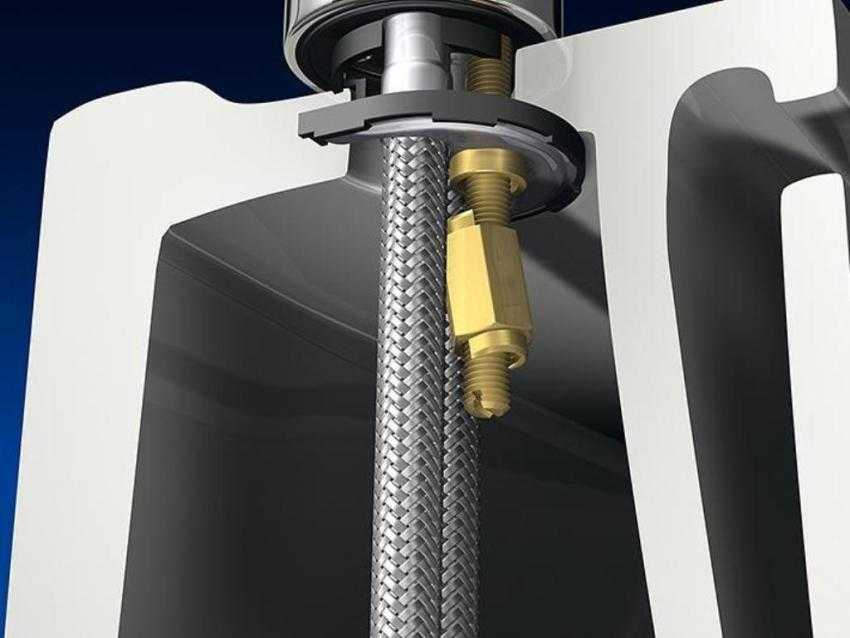

  • основа – шланг из резины. Сверху покрывается плетением из нержавеющей стали. Иногда заменяется алюминием, нейлоном. Встречаются модели без оплетки;
  • сшитый полиэтилен – в основе подводки. Придает шлангу хорошую гибкость;
  • шланг сильфонового типа – из нержавеющей стали гофрированная труба.

Не зная все положительные и отрицательные стороны моделей, тяжело сориентироваться в выборе.

Основа из резины, покрытая оплеткой из алюминия применяется для подсоединения к водопроводу и для налаживания подачи газа. Изделие эксплуатируется не больше трех лет, показатель рабочего давления до 0,5 Мпа, температуры – не выше 80 грыдусов С. Подводка из резины с алюминиевой оплеткой плохо противостоит процессам коррозии.

Шланг с резиновой основой и оплеткой из нержавейки более надежный, чем первый вариант. Его используют при давлении 1 Мпа, с температурой, доходящей до 95 градусов С. Установить его можно на 10 лет эксплуатации.

Еще больший срок службы у шланга из резины с нейлоновой оплеткой. Он составляет 15 лет. Технические показатели: рабочее давление до 2 Мпа; допустимая температура – 110 градусов С. Модель считается популярной.

Надежностью отличается устройство из сшитого полиэтилена с оплеткой из металла. Оно борется с коррозией, противостоит агрессивным веществам. Слабое место – ограничение при работе по температурному воздействию.

По всем техническим показателям сильфонные подводки для воды превосходят ранее описанные модели. Для изготовления гофрированной модели используется нержавейка.

Правила безопасности и советы

Придерживаться нужно не только пошаговой инструкции, но и требований по безопасному подключению, в которые входят следующие рекомендации:

  • Соединения и гибкий шланг делают доступными на случай внезапной утечки газа.
  • Максимально допустимую длину в 1,5 м превышать нельзя ни на сантиметр.
  • Не допускается скручивание, перегибание, придавливание, контакт с твердыми поверхностями.
  • Пользоваться в штатном режиме разрешено только после освидетельствования инспектора газовой службы.
  • Перед началом работ подачу газа прекращают и проверяют, чтобы кран был герметичен в перекрытом положении.
  • В процессе монтажа пользуются только специальным оборудованием, крепежом, инструментом, уплотнениями.
  • Запрещается использование несертифицированных комплектующих и уплотнительных материалов.
  • Патрубки после разгерметизации затыкают влажной тканью и освобождают непосредственно перед подключением.
  • Для полудюймовых патрубков в качестве пробки используют обычную крышку от пластиковой бутылки ПЭТ.

После сборки каждое из соединений промазывается водным раствором мыла, чтобы выявить утечку. Пузыри указывают, что соединение необходимо раскрутить, снять уплотнитель, наложить новый и заново скрутить. После этого процедуру проверки повторяют. По окнчаню мероприятий кран перекрывают, и вызывают мастера из Горгаза, который должен произвести осмотр и внести соответствующую отметку в журнал. Даже если инспекции придется ожидать несколько дней, не пользуйтесь печью, так как это небезопасно, если даже все сделано правильно. Только специалист выявит брак плиты, если производитель его допустил.

Особенности

Торговые сети и специализированные магазины продают огромное количество строительно-ремонтных принадлежностей, в том числе и шлангов. Но внешнее сходство и «мнение соседа по подъезду» не позволяют сделать правильный выбор. Можно встретить на одном и том же прилавке:

  • сильфонный шланг;
  • изделие из ПВХ с упрочнением полиэфирными нитями;
  • «простой» рукав из резины.

Еще в начале 1990-х вопрос выбора не стоял. Тогда любые газовые приборы жестко присоединялись к подающим магистралям посредством стальных труб. Появление газовых шлангов позволило сделать соединения более эстетичными, вписать их в любой дизайн. Гибкая подводка газа занимает меньше места. Наконец, она позволяет отобрать идеально подходящую мебель, а не приспосабливаться всецело к характеристикам трубы.

Но важно понимать, что газовый шланг — очень ответственный элемент. Если он непрочен, ненадежно соединяется с трубами, баллонами, плитами или котлами, ждать проблем долго не придется. Ошибки при подключении грозят взрывом, пожаром

Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам

Ошибки при подключении грозят взрывом, пожаром. Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
