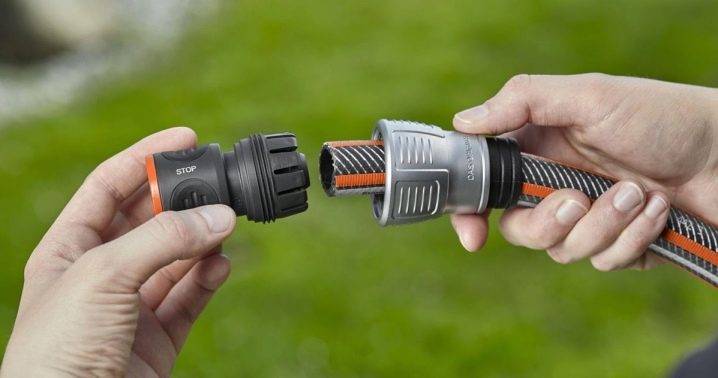

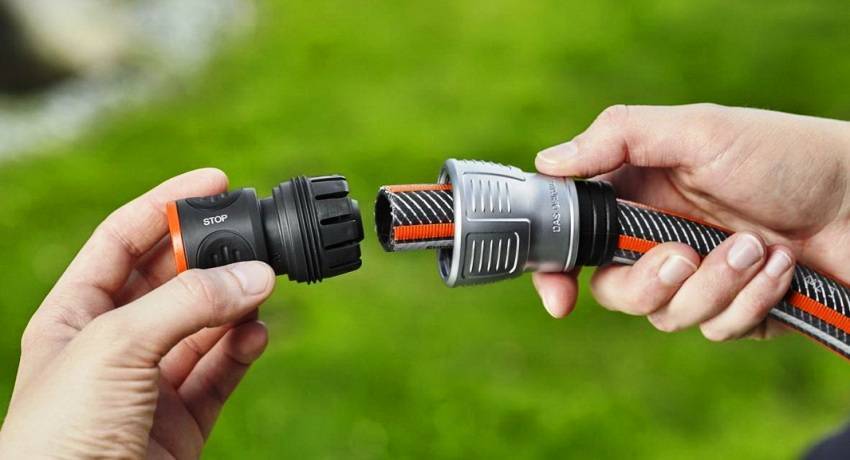

Быстросъем для шланга: надежное соединение элементов системы полива

Разновидности и их характеристики

Обычный соединитель имеет различия в типе разъема. Они бывают следующими. Камлоки – самоблокирующийся механизм кулачкового действия. Это разностороннее быстросъемное соединение, которое обеспечивает быстрое подключение рукава к емкости, нескольких гибких подводок вместе. Кулачковый механизм обеспечивает стойкость к вибрациям без каких-либо дополнительных закрепительных элементов.

DRYLOK – быстросъем для подключения гибких подводок, перекачивающих сухие вещества. Соединение включает рычажной вентиль, который открывает или закрывает магистраль одним движением. Элемент используется в магистралях, по которым передаются вредные вещества: кислота, растворители, нефть. DRYLOK предотвращает непредвиденные разливы, снижает риск потерь из-за непредвиденно высокого давления в трубах. KAMVALOK – промышленный тип соединителя, используется при транспортировке лаков, клеев, красок, разных кислот.

Муфта и ниппель являются двумя основными составными частями изделия. Детали еще называют «мама», «папа». Конструкционные особенности «мамы» включают:

  • корпус;
  • зажим-фиксатор;
  • поворотный вентиль;
  • стыковое кольцо;
  • уплотняющее кольцо;
  • соединительный адаптер.

Конструкция обычного «папы» выглядит следующим образом:

  • корпус;
  • полуоборотный вентиль;
  • присоединительная деталь;
  • уплотняющее кольцо.

Ассортимент изделий имеет разнообразные размеры. Переходники фитинги, хомуты разделяются по материалу изготовления:

  • разные варианты БС 1/2» из ПВХ;
  • из ПВХ с оцинковкой;
  • латунные;
  • латунные с обрезиненной поверхностью.

Если быстросъемы для водопроводов состоят из нескольких деталей, то элементы для пневматики представляют собой единый цельный экземпляр. Установка таких фитингов состоит в том, что шланг помещается в устройство, его внутри захватывает пружинистая и разрезная втулка, которая герметизирует подводку. Чтобы извлечь шланг, достаточно нажать на фиксирующее кольцо. Даже если цельные фитинги пластиковые, они не теряют герметичности даже при многочисленных подсоединениях.

Элементы бывают не только прямые, но и угловые, а также трех-, четырехсторонние. Ниппель для пневмосистем – это соединительный трубчатый элемент с односторонним клапаном и резьбой, которая может быть как внутри, так и снаружи. Изделия отличаются елочкой, которая есть только с одной стороны, а также муфтой, имеющейся в другой части. Пневматический разъем может быть двухкомпонентным. Это уникальная конструкция нового поколения. Деталь имеет специальный предохранитель. Он стравливает кислород в процессе остановки пневматического инструмента. Фиксатор включается обычной клавишей.

Изделие двухкомпонентное – штуцер металлический, а корпус из композитного материала. Такое решение обеспечивает долгий срок службы изделия и повышает комфортность использования. Большинство современных быстросъемных соединений доступны по стоимости и имеют положительные характеристики. Правильно выбранные разъемы выдерживают необходимые нагрузки, обеспечивают безопасность при эксплуатации.

Размеры

Как подобрать диаметр шланга? В чем он измеряется? Что означает, к примеру, название вида «садовый шланг 3:4 50 м»?

Определиться с размером довольно просто: достаточно оценить необходимую вам производительность.

Внутренний диаметр, мм Расход воды, м3/час
15 1,1
20 2
25 3,1
32 4,2

При использовании распылителей и разбрызгивателей потребность в воде уменьшается в 2,5 — 4 раза. Кроме того, не стоит забывать про гидравлическое сопротивление длинного водопровода: при длине свыше 20 метров лучше приобрести шланг на шаг толще.

Быстросъем для шланга: надежное соединение элементов системы полива

Как правило, размеры отечественных изделий указываются в миллиметрах. Однако наряду с ними можно встретить маркировку, в которой диаметр указан в английских дюймах. При этом система пересчета несколько сложнее простого умножения дюймов на 25,4 (английский дюйм равен 25,4 мм).

Таким образом, обозначение «3:4 50 м» говорит нам о том, что перед нами шланг диаметром 20 миллиметров и длиной 50 метров.

Про соединение поливочных шлангов

Published date 04.08.2011

Last modified date 17.01.2019

Возможно расскажу очевидные и всем давно известные вещи, но лично для меня это было приятным открытием. Оказывается есть технология, позволяющая облегчить работу с поливочными шлангами на даче. Раньше мы просто когда нужно было, натягивали резиновый 3/4″ шланг на 1/2″ сгон и пользовались. Да, иногда вода сочилась, иногда шланг сбрасывало, но другого способа мы не знали. Шланг сращивали 1/2″ боченком. На долговременные соединения затягивали хомутик.

Но гуляя по ОБИ я заметил интересные вещицы, а именно соединители для шлангов. Они позволяют быстро соединять шланги, подключать различные приспособления одним движением, и так же быстро разбирать всё обратно. Причем на одной полке были брендовые соединители gardena с дикой ценой порядка 230 р за штучку. А рядом, что не свойственно для ОБИ, недорогие и качественные (!) китайские пластиковые соединители ГарденКрафт. По вполне вменяемой цене 15-30 р за элемент соединителя.

Область применения

Различные материалы изготовления позволяют применять быстросъемы как в быту, так и в промышленности. Основные варианты:

  • ПВХ;
  • резина;
  • силикон;
  • латунь.

Если в быту шланги нужны для поливочных работ, то в производственных цехах с помощью быстросъемов присоединяют шланги к пневматическим инструментам, гидравлическим системам. Быстросъемным соединением для шланга можно удлинить гибкий элемент, тем самым сделать возможным перемещение оборудования на более удобное место. Быстроесъем в поливочной системе упрощает ее сборку, позволяя проводить работы без отключения подачи. Быстросъемы позволяют легко соединять шланги с насосами и другими элементами для полива (дождевателями, переходниками).

При этом если в таких сферах, как автопромышленность, авиастроение, оборонка, энергетика, медицина, горнодобывающее производство не допускается использование пластмассовых соединений, то в системах водоснабжения оно даже приветствуется. Надежные соединения деталей для воды не всегда должны быть дорогостоящими. Главное условие выбора – совпадение размеров и диаметров, соответствие рабочему давлению магистрали.

Если у вас в руках ниппель и муфта, соединить можно изделия только одинакового размера. При выборе стоит учитывать, что типы соединений могут быть снабжены как внутренней, так и наружной резьбой. Особенно внимательно нужно отнестись к выбору соединений для пневмоинструмента. Исполняются такие изделия из ударопрочной стали с защитой от коррозии. Быстросъемы обычно приобретаются в комплекте, который включает:

  • специальную муфту;
  • ниппели;
  • переходники L-, X-, Y-, а также T-образные;
  • штуцеры под хомут;
  • резьбовые адаптеры.

При правильной сборке такой быстросъем будет функционировать как при минусовых, так и при плюсовых температурах. Быстросъемы для профессиональных сфер обычно имеют более длительную гарантию в сравнении с устройствами бытового назначения. Для сборки системы водоснабжения достаточно пластмассовых изделий. Такие соединители отличаются функциональными возможностями. Например, в изделиях может присутствовать запирающих механизм или функция «автостоп».

Быстросъемы хорошо агрегируют с поливочными насадками, имеют защиту от перегибов шланга. Цена изделий зависит от наличия дополнительных функций, но в целом она ниже, чем стоимость профессиональных латунных экземпляров. На рынке можно найти ударопрочные пластмассовые соединители, имеющие покрытие из оцинковки. Цена изделий выше предыдущих вариантов, но ниже стоимости экземпляров с дополнительным резиновым покрытием. Считается, что данные элементы удобнее в работе, так как менее скользкие в сравнении с пластиковыми или оцинкованными вариантами.

Монтаж гибкой подводки своими руками

Чтобы гибкая подводка служила долгое время, очень важно уделить особое внимание правильному монтажу. Во время установки нельзя допускать никаких оплошностей и халатности. До начала монтажа обязательно проверьте подводку на наличие каких-либо, бросающихся в глаза дефектов, а также на качество материалов и различных составляющих частей:

До начала монтажа обязательно проверьте подводку на наличие каких-либо, бросающихся в глаза дефектов, а также на качество материалов и различных составляющих частей:

  • Низкокачественный обжим гильзы (рисунок 1);
  • Низкокачественная концевая арматура;
  • Поврежденная резьба;
  • Разрывы оплетки (рисунок 1).
  • Наличие прокладки.

Быстросъем для шланга: надежное соединение элементов системы полива

Рисунок 1 — Неправильный обжим гильзы и разрывы оплетки

Незамеченные дефекты могут привести к большим проблемам. Ведь даже допустимое давление воды может разрушить дефектные соединения. Позаботьтесь о том, чтобы всегда можно было с легкостью добраться до любого места, где находится концевая арматура. Заранее измерьте нужную длину: ее должно быть достаточно. Это очень важный момент, так как запрещено увеличивать длину, используя другую подводку (рисунок 2).

Быстросъем для шланга: надежное соединение элементов системы полива

Рисунок 2 — Ошибка в наращивании длины

Перемещать, хранить и устанавливать шланги для воды необходимо крайне аккуратно. Их нельзя скручивать, растягивать, так как от этого могут появиться изломы (рисунок 3). Также изломы могут появиться от прикладывания к подводке большой физической силы.

Быстросъем для шланга: надежное соединение элементов системы полива

Рисунок 3 — Ошибка в изменении направления

Максимально допустимый радиус изгиба подводки не должен быть меньше семидесяти миллиметров (рисунок 4). Возможно использование фитингов. Никогда не монтируйте гибкую подводку, если она натянута (рисунок 4).

Быстросъем для шланга: надежное соединение элементов системы полива

Рисунок 4 — Ошибка в радиусе изгиба

Быстросъем для шланга: надежное соединение элементов системы полива

Рисунок 5 — Ошибка при монтаже внатяг

Большое внимание нужно уделить уязвимым местам, таким как соединения. Их ни в коем случае нельзя перетягивать

Поэтому не применяйте большую физическую силу, затягивая концевую арматура. Допустимое усилие затягивания – не больше 0.4 НМ .А это значит, что гайки можно прикрутить собственноручно, а потом только лишь слегка подтянуть гаечным ключом.

Если необходимо установить концевые фитинги, то для их монтажа нельзя использовать такие уплотняющие материалы, которые расширяются во влажных местах.

Когда установка полностью закончены проверьте, есть ли где-нибудь утечки воды. Сделать это несложно. Слегка поворачивая кран, пустите воду. Далее осмотрите соединения на наличие капель. Если капли есть, то нужно посильнее затянуть гайки. После этого подождите около получаса и еще раз осмотрите соединения.

Важные правила, которые обязательно необходимо соблюдать:

  1. Не используйте подводку при низкой температуре и там, где есть открытый огонь (рисунок 6);
  2. Не вешайте на неё различные предметы и не храните рядом химические вещества (рисунок 6);
  3. Не устанавливайте подводку через перекрытия (рисунок 6).

Быстросъем для шланга: надежное соединение элементов системы полива

Рисунок 6 — Меры безопасности при использовании

Хотя бы один раз в полгода проверяйте внешнее состояние гибкой подводки, а также герметично ли прикреплена концевая арматура. При соблюдении этих простых правил подводка должна прослужить примерно до десяти лет, но все же рекомендуется менять ее каждые 5 лет.

Приспособления для миниэкскаватора

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Обсуждение приспособлений для миниэкскаватора. Изготовление ковшей, быстросъемов, бурилок и прочего.

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Вложение

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Телескоп то доделал?

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Телескоп то доделал?

Доделал давно, но так и не поставил, так как не сделал противовес. Доделаю противовес (спасибо Сане POZIS) и сразу же похвастаюсь.

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Телескоп то доделал?

Доделал давно, но так и не поставил, так как не сделал противовес. Доделаю противовес (спасибо Сане POZIS) и сразу же похвастаюсь.

А я только быстросъем сделал, да три ковша собрал. Больше пока ничего не мостырил, два сезона отработал.

Будет время выложи фото.

Будет время выложи фото.

Фото только быстросъма есть. Как то с фотоаппаратом сильно не дружил. Защелкивается сам, для снятия ковша нужно рычагом нажать на пружину. На JCB по моему такие ставят.

Вложение

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Прошедшим летом слепили себе очередной ковшик из того,что было под рукой.По подсказке земляка(Славы ЭКСмана) срезал щёки на ковше.Сухой песок,конечно ,сыпется,зато жижа и глина не так сильно забивается,хотя,трясти ковшом приходится.

Вложение

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

раскапываем Подмосковье 89154061211

Прошедшим летом слепили себе очередной ковшик из того,что было под рукой.По подсказке земляка(Славы ЭКСмана) срезал щёки на ковше.Сухой песок,конечно ,сыпется,зато жижа и глина не так сильно забивается,хотя,трясти ковшом приходится.

Так боковины на болтах, еже ли что можно назад поставить?

Камнерез. Циркулярка блин.

Делай что должен,и будь что будет.

Из куска цветной бумаги взявши ножницы и клей, если сильно постараться можно сделать сто рублей!

Вот свой поставлю, опробую, тогда можно и в серию.

Вложение

Быстросъем для шланга: надежное соединение элементов системы полива

Разговаривал с человеком,который занимается варкой алюминия,говорит прокат люминиевый всякий есть,как думаешь,не пойдёт из него?

Делай что должен,и будь что будет.

Разговаривал с человеком,который занимается варкой алюминия,говорит прокат люминиевый всякий есть,как думаешь,не пойдёт из него?

Я думаю что нет. С железия надо)) И сзади противовес добавлять

На видео обратил внимание? Прилепыш стоит дополнительный

Всем привет!Нашёл в гараже рисунки по которым делал быстросъём,сфотал,выкладываю.Кое что подгонял по месту,подрезал.Экс 1,5т.

Быстросъем для шланга: надежное соединение элементов системы полива

Делай что должен,и будь что будет.

Мой быстросъем. Гидроцилиндр урезанный от привода мотовила комбайна. Штыри-шкворня от газ-53. Втулки соответственно тоже шкворневые газовские. Толщина металла 16 мм.

Телескоп то доделал?

Доделал давно, но так и не поставил, так как не сделал противовес. Доделаю противовес (спасибо Сане POZIS) и сразу же похвастаюсь.

Александр, а не подскажешь на телескопе, в самом выдвинутом состоянии, на сколько одна часть входит в другую ( наполовину, на треть, на четверть) ? И как скользуны реализованы?

Разнообразие приспособлений

Различного типа соединители изготавливаются из металла, полимерных и композитных составов. Группа материалов представлена элементами вставными, обжимными, комбинированными. Это могут быть изделия для работ с контурами одного или разных диаметров, для формирования разборного или постоянного узла. Рассмотрим детальнее, как соединить два шланга для полива используя те или иные приспособления.

Штуцеры

Соединительный элемент предназначен для работ с контурами с круглым поперечным сечением. Патрубок напоминает форму болта. Полый стержень в прямом или угловом исполнении имеет гладкие стенки. Снаружи они отлиты в форме елочки с уклоном в сторону контура. Так оребрение создает сопротивление, чтобы оставаться в шланге. Дополнительная фиксация выполняется хомутами.

Выступающая часть штуцера имеет больший диаметр, также является ограничителем и соединителем с другим фитингом. Для этого здесь предусмотрена внутренняя или наружная резьба. «Шляпка» чаще сделана в виде литой или накидной гайки для формирования прочного соединения с помощью гаечного или разводного ключа.

Металлический штуцер с наружной резьбойИсточник main-cdn.goods.ru

Большая часть подобных изделий изготавливается из металлов: алюминий, нержавеющая сталь, никелированная латунь. В случае с поливочной системой можно ограничиться полимерными аналогами. У пластика коэффициент теплового расширения ближе к гибким шлангам, он не боится влаги и долго служит.

Выбирая штуцер нужно обращать внимание на следующие моменты:

  1. Размеры. Погружаемый стержень должен соответствовать внутреннему сечению шланга. Выступающая часть определяется резьбовым элементом соединяемого контура лии фитинга.
  2. Исполнение. Здесь не должно быть расслоений, заусенцев, вмятин и прочих дефектов. Если рассматриваются металлические патрубки, то по ГОСТу также имеется ограниченное отклонение по массе – до 8 %.
  3. Назначение. Главный параметр – давление в магистрали. Металлические аналоги выдерживают больший напор и дольше служат, чем пластиковые в идентичных условиях.

Другой вариант штуцеров – переходники. Здесь цилиндр с ограничительной наружной шайбой по центру, либо без нее в случае с тройниками или крестовинами.

Простые переходники с металлическими хомутамиИсточник ozone.ru

Такие штуцеры имеют больше двух патрубков для погружения в контуры, что является отличным решением как соединить шланги разного диаметра. Поэтому выбор изделий определяется внутренним диаметром рабочих контуров поливочной системы. Наружные стенки, как правило, имеют оребрение в форме елочки.

Муфты

Соединение шлангов для полива на даче, как правило, выполняется пластиковыми фитингами. Полимерные изделия рассчитаны на рабочее давление в пределах 10 бар, металлические аналоги справляются с 15 бар, латунные – свыше 15 бар. Исполнение также может быть прямым или угловым.

Популярные статьи  Регулировка пластиковых окон самостоятельно: видео-инструкция

Простой вариант муфты состоит из трех элементов:

  1. Удерживатель. Во внешний корпус вставляется контур. Снаружи имеется резьба.
  2. Механизм фиксации. Защелкивается на ответном патрубке.
  3. Крышка. Имеет внутреннюю резьбу, накручивается на удерживатель. Элемент служит в качестве закрепителя шланга внутри муфты.

Когда требуется временное соединение шлангов в системе под постоянным давлением, используются муфты с внутренним клапаном. Иначе изделия называются с функцией аквастоп. Здесь во время разъединения контуров автоматически перекрывается выход воде. При этом подача не прекращается.

Коннектор с функцией аквастопИсточник leroymerlin.ru

Если нужно решение как соединить два шланга в месте разрыва единого контура, то применяется ремонтная муфта. Здесь корпус по центру имеет наружную резьбу, торцы выполнены в виде лепестков. Накручиваемые крышки позволяют надежно зафиксировать контуры, так как образуют цанговый зажим.

Видео описание

В видео садовод подробно рассказывает и показывает как соединить металлическую трубу и шланг с разными диаметрами:

Коротко о главном

Поливочные шланги изготавливают из различных полимерных соединений, что объясняет их эластичность, водостойкость и ограничения по применению относительно перепадов температур.

Для соединения контуров самым простым элементом считается штуцер.

Переходник с одним или двумя патрубками того или иного диаметра вставляется в шланг и зажимается снаружи хомутом.

Большей надежностью характеризуются муфты для быстрого и многократного соединения или разъединения контуров.

Различают три типа муфт: простые, ремонтные и с функцией аквастоп.

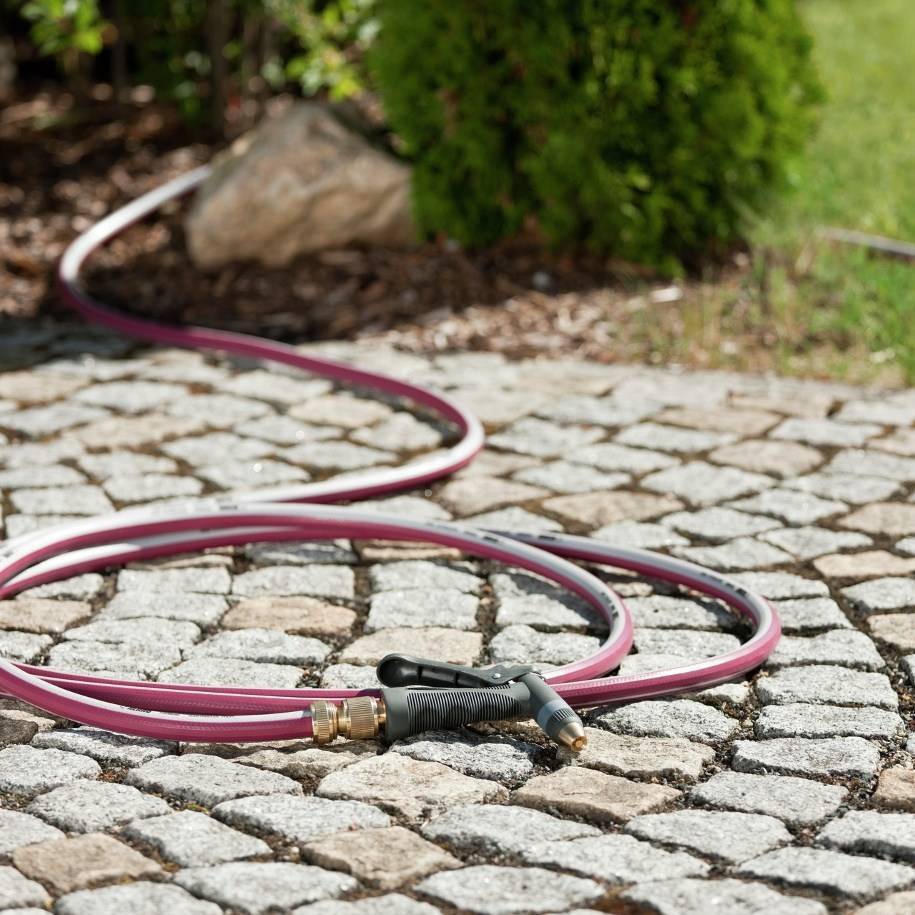

Коротко о поливочных шлангах

Чтобы приступить к выяснению как соединить поливочные шланги между собой, нужно определиться с самими элементами системы орошения. Сегодня на прилавках изделия представлены далеко не только резиновыми образцами. Здесь нужно рассмотреть комплекс критериев перед принятием решения: состав, параметры стенок, техническое исполнение.

В таблице представлена обзорная характеристика основных разновидностей материалов, которые могут применяться для полива.

Материал Описание Недостатки
Резина Недорогой шланг с нитяным армированием или без оплетки. Пригоден для подключения к автоматической системе полива. Диапазон температур: -30-+90 градусов по Цельсию. Давление – до 54 бар. Плюсы: эластичность, мягкость, стойкость к природным явлениям. Служит до 20 лет. Тяжелый тип изделий может потрескаться от длительного воздействия солнца (особенно жесткие образцы). Применение ограничено решением технических задач и поливом.
ПВХ Легкий термопластичный материал актуален для стационарных систем орошения, подачи воды на короткие расстояния если это однослойный образец. Многослойные изделия с армированием выдерживают большую нагрузку: давление до 20 бар, температуру от -25 до +60 градусов по Цельсию. Срок службы – 10-35 лет. Плюсы: простое обслуживание, широкий выбор фитингов. Синтетические образцы имеют тонкие ломкие стенки, на которых внутри может образоваться осадок, водоросли. При минусовой температуре становится хрупким, выгорает на солнце.
ТЭП Термоэластопласт входит топ востребованных материалов. Шланги выдерживают напор в 8 бар, исправно служат при -50-+90 градусах по Цельсию в течение 15 лет. Плюсы: легкость, антискользящая наружная поверхность, пластичность, может быть скручен для хранения, выдерживает скачки давления. К минусам относят только высокий ценник.
Силикон Полимер с кремнием и органическими соединениями выдерживает небольшое давление в 2 бар и 10 бар с армированием. Рабочая температура от -15 (5) до +50 градусов по Цельсию. Плюсы: легкость, эластичность, низкая стоимость, можно многократно складывать. Срок службы – 10 лет. Главный минус в излишней эластичности при нагревании. Однослойные неармированные образцы при этом деформируются и трескаются.
Пластик Гофрированный шланг изготавливается из смеси ПНД и ПВД. Основное применение – временный трубопровод. Номинальное давление – до 7 бар, широкий температурный диапазон. Плюсы: недорого стоит, легкий. За счет оребрения ограничен радиус и количество сгибаний. Применение рукава для орошения вручную происходит в течение 2-3 лет.
Нейлон Нейлоновым здесь является не сам рукав, а его оплетка. Основой является пластик либо резина. Допустимое давление – 3-5 бар. Служит всего 1-2 года. Боится любого мороза.

Для систем полива вручную стоит рассмотреть вариант растяжного шланга. Он состоит из двух слоев. Внутренний – пластичная резина, наружный – нейлоновые нити. Последние переплетены в ткань, которая в нормальном состоянии рукава находится в собранном состоянии. Длина ткани – фиксирующий момент, ограничивающий растяжение резины.

К плюсам здесь можно отнести легкость, компактность, складываемость, универсальность, хорошая фурнитурная комплектация, доступная цена. Рекомендуется применение на участках с постоянной подачей воды при давлении в 5 бар. На выходе напор снижается. Главный минус – ремонтонепригодность.

Еще одно актуальное решение – полиуретановый или этилвинилацетатный шланг в виде спирали. Легкий рукав используется в теплую погоду (-5-+30 градусов по Цельсию), справляется с давлением до 5 бар. Недостатками считаются малый диаметр (полдюйма), что ограничивает эксплуатацию на небольшом участке.

Спиральный поливочный шлангИсточник toolshopitalia.it

Плюсы и минусы

Быстроразъемное соединение создает впечатление полностью положительного элемента, но как у многих других деталей, он имеет и отрицательные характеристики. Одна из них – потеря герметичности и надежности фиксации после нескольких сезонов использования. Всего после нескольких подключений/отключений быстросъем теряет свои самые лучшие качества.

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Еще одной отрицательной чертой является отличие отечественных и европейских быстросъемов. Хотя профессионалы справляются с этой нестыковкой, так как знают, что отечественный производитель измеряет элементы по внутреннему диаметру, а зарубежный производитель по внешнему. Кроме того, выйти из положения с выбором размера можно, захватив с собой уже имеющийся экземпляр в магазин. Еще удобно выбирать изделие по величине имеющегося шланга.

Быстросъем для шланга: надежное соединение элементов системы полива

Отрицательные качества есть и чрезвычайно надежных латунных соединителей. Они имеют больший вес в сравнении с пластмассовыми экземплярами. Несколько изделий из латуни в системе значительно утяжеляют водопроводную систему. Несмотря на заверения производителей о коррозийной защите изделий, со временем использования в системе подачи воды латунные экземпляры все же ржавеют. Положительных моментов у быстросъемов больше:

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъем для шланга: надежное соединение элементов системы полива

Нестандартные решения

Пара конструкций садовых шлангов заслуживает отдельного упоминания.

Сочащийся

Так называется шланг с мельчайшей перфорацией. Под давлением он выполняет роль распылителя, равномерно увлажняя грядку, вдоль которой уложен.

Удлиняющийся

Удлиняющийся, или увеличивающийся, или растягивающийся шланг можно встретить в двух вариантах исполнения.

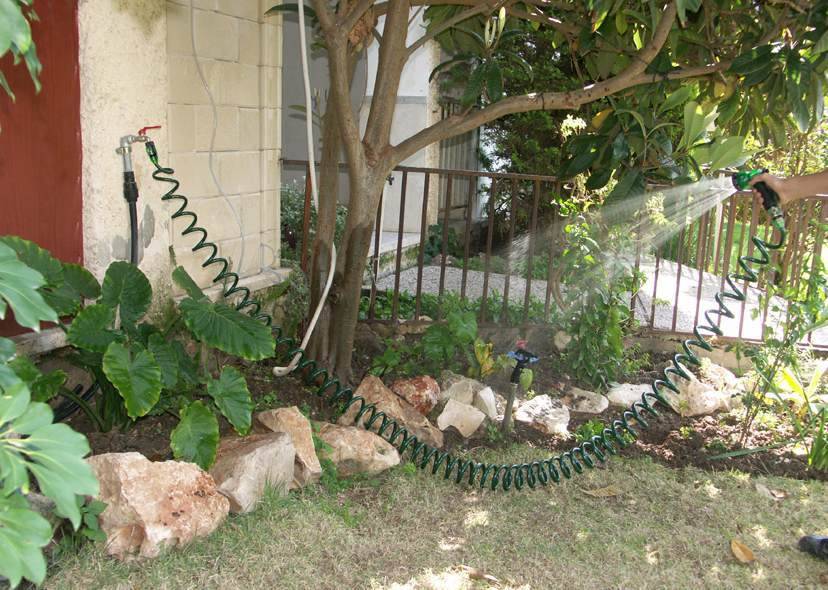

Первый — полиуретановая спираль. Натяжение заставляет ее полностью или частично выпрямиться, что приводит к удлинению в 8-15 раз в зависимости от диаметра.

Быстросъем для шланга: надежное соединение элементов системы полива

На фото — именно такое решение.

Второй вариант представляет собой эластичную полиуретановую внутреннюю оболочку, удлинение и расширение которой ограничивается нейлоновым покрытием. Оно же защищает полиуретан от случайных повреждений. В этом случае удлинение заметно меньше — примерно троекратное; зато изделие обладает минимальным удельным весом (менее килограмма на 20 метров).

Быстросъем для шланга: надежное соединение элементов системы полива

Тонкости использования

Подключение шлангов лучше всего производить при помощи подручных инструментов. Резиновая трубка присоединяется к источнику воды хомутом. Лишний вентиль увеличит вес садовой конструкции. Другой конец трубки можно соединить с разветвителем, который будет быстро пускать/блокировать напор.

Если шланг обычный садовый, без резьбы, его можно дооборудовать специальным переходником под коннектор, который имеет резиновый или гофрированный штуцер. К этому разветвителю можно подключить любой шланг с коннектором и выполнить разводку целой системы для полива огорода.

Кроме садовых шлангов, использование коннекторов допускается в быту, например, для подключения стиральной машинки.

Быстросъем для шланга: надежное соединение элементов системы поливаБыстросъем для шланга: надежное соединение элементов системы полива

Ситуацию можно исправить при помощи качественного быстросъемного соединения. Наконечники у отводов стиральной машинки чаще пластиковые. Внутрь его просто заводится подходящий отрезок трубы по внешнему диаметру. К нему фиксируется резиновый наконечник, а вся конструкция закрепляется хомутами.

Наращивание шланга тоже легко выполнить быстросъемными соединителями.

Быстросъем для шланга: надежное соединение элементов системы полива

При помощи коннекторов можно улучшить обычный кухонный кран, присоединив к нему разбрызгиватель с быстросъемным соединителем. Выбирая разбрызгиватели, следует учитывать, что изделия комплектуются коннектором «мама», значит, второе устройство соединения, которое будет цепляться к крану, должно быть типа «папа».

Популярные статьи  Плитка керамогранит напольная: виды, характеристики и особенности укладки

Еще один момент следует учесть при выборе соединителей: изделия одинакового размера и предназначения, но разных производителей могут не подойти друг к другу. Фитинги следует использовать только после прочтения инструкции. Монтаж можно обеспечить и своими руками, главное, чтобы работы были аккуратными и качественными.

Быстросъем для шланга: надежное соединение элементов системы полива

О том, что такое быстросъемные соединители шлангов, смотрите в видео ниже.

Из чего состоит

Классический коннектор для шланга состоит из следующих элементов:

  • Держатель трубки с корпусом. Непосредственно в него вставляется поливочный шланг. После затягивания крышки он плотно и герметично крепится внутри соединителя.
  • Отщелкивающий механизм. Именно он обеспечивает возможность съема устройства одним движением.
  • Закручивающаяся крышка. При помощи нее шланг закрепляется в коннекторе. Имеет внутреннюю резьбу, которая накручивается на держатель трубки. В результате конструкция фиксируется, обеспечивается компрессия.
  • Стоп-клапан. Устанавливается в коннекторах с автоматическим закрытием. Представляет собой пластиковый или металлический поршень с обеспечивающими гермитичность резинками. Суть его работы заключается в том, что когда коннектор соединен с ниппелем, последний давит на поршень. В соединенном состоянии клапан всегда открыт, а после разъединения давление в трубе закрывает его. Это позволяет прекратить ток воды без выключения крана.
  • Резинки для герметизации. Они располагаются внутри быстрого соединения и не позволяют воде выходить через резьбу.

Основные критерии выбора поливного шланга

После выбора материала изготовления шланга стоит определиться с его диаметром и длиной. В зависимости от этих критериев рукав можно приобрести на отрез или в бухте. Наиболее распространенными являются изделия, длина которых достигает значений 15, 20, 25, 35 и 50 м. Данный параметр подбирается исходя из размера участка и способа прокладки шланга. Если предполагается полив разных грядок, следует сложить все длины. Для соединения элементов разных размеров необходимо будет приобрести быстросъемные соединения для шлангов. Они могут быть выполнены в виде тройника, елочки или крестовины.

Быстросъем для шланга: надежное соединение элементов системы полива

Быстросъемные соединения удобны тем, что их монтаж доступен любому человеку

Важно! Большое количество быстросъемов для садового шланга снизит скорость и мощность потока воды. Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма

Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды

Исходя из диаметра, чаще всего приобретают шланги сечением ½, ¾, 1 или 1 ½ дюйма. Значение подбирается на основании правила, предполагающего, что диаметр внутреннего отверстия должен быть прямо пропорционален длине рукава. Соблюдение данного условия способно обеспечить достаточный постоянный напор воды.

Следующим критерием является выбор изделия в соответствии с рабочим давлением в системе. Это определяется толщиной стенки шланга. Однослойные изделия выдерживают до 2 Бар, многослойные с армированием – 6-10 Бар. Шланг должен переносить широкий диапазон температур, что исключит вероятность расширения и растрескивания стенок.

Для удобной эксплуатации шланга стоит приобрести функциональное устройство в виде бухты, на которую наматывается изделие

Перед тем как пользоваться катушкой для шланга, важно знать некоторые правила. Перед наматыванием следует отсоединить рукав от водопровода и дать воде стечь

Методично вращая катушку, шланг необходимо очищать от грязи при помощи ветоши.

Быстросъем для шланга: надежное соединение элементов системы полива

Геометрическая форма изделия позволяет быстро подключать и отключать соединение

Что представляет собой быстросъем для шланга и труб

Быстросъемные разъемы представлены фитингами определенного типа, которые используются для соединения двух сегментов труб или шлангов за короткий промежуток времени без применения инструментов. Такие элементы заметно упрощают процесс монтажа системы подачи и распределения жидкости. Также нашли свое применение быстросъемы для шланга компрессора.

Быстросъемные соединения отличаются компактными размерами, небольшим весом, вследствие чего упрощается процесс монтажа системы. Фитинги изготавливаются из материала, который характеризуется высокой коррозионной стойкостью.

Благодаря особой форме изделия, где сочетаются ступенчатое исполнение составных элементов и наличие уплотнительных колец, осуществляется герметичное, надежное соединение двух сегментов труб или шлангов. К тому же геометричность фитингов обеспечивает быстрое и удобное подключение и отключение стыковки, что расширяет сферу их использования. Быстросъемы для шлангов высокого давления способны работать в особых условиях, где не справятся обычные соединения.

Быстросъем для шланга: надежное соединение элементов системы полива

За счет сочетания ступенчатых деталей и уплотнительных колец быстросъемы обеспечивают повышенную степень герметизации

Быстросъемные соединения могут применяться многократно в течение длительного периода. При правильной сборке системы могут функционировать при плюсовых и минусовых температурах. Данный тип соединения характеризуется невысокой стоимостью.

Несмотря на положительные качества фитингов, быстросъемные соединения имеют и слабые стороны. С каждым подключением и отключением изделия постепенно теряют свои первозданные лучшие свойства. Отечественные и импортные элементы отличаются друг от друга. Первый тип следует подбирать по внутреннему диаметру, а второй – по наружному.

Заключение

Надеемся, что наш материал поможет читателю подобрать оптимальный для его целей садовый шланг — 1 дюйм или любой другой. Как всегда, в видео в этой статье можно обнаружить дополнительную тематическую информацию. Успехов!

Для соединения поливочных шлангов, выпускается множество специальных соединителей, соединителей с клапанами и распределители. Но порой они не подходят под купленные шланги.Дело в том, что поливочные шланги, выпускаемые нашей отечественной промышленностью, отличаются от зарубежных. Если брать отечественны шланги, то диаметр его измеряется внутри шланга, а у зарубежных, снаружи.

Проще говоря, зарубежный шланг, можно вставить во внутрь отечественного шланга. В результате на отечественные соединения зарубежный шланг, не надевается, а отечественный шланг свободно болтается на зарубежных соединениях.

Так что перед покупкой различных соединений, необходимо знать на какие шланги их нужно будет устанавливать, соответственно, Для зарубежных шлангов — зарубежные соединения, а для отечественных шлангов — отечественные соединения.Правда иногда возникает вопрос соединения отечественных шлангов с зарубежными, но в этом случае то приходится немного помудрить. Под шланг большего размера подкладываем вкладыши, а я тонкий шланг, нагреваем, чтобы одеть его на штуцер.

Используемые различные соединения и переходники очень удобны в эксплуатации, так как с их помощью, можно создать целую сеть для полива. Проложив несколько магистралей Вам не придётся таскать шланги по всему участку, а нужно будет просто открывать краны, на специальных разветвителях. Распределители выпускаются на несколько выходов и к ним можно подсоединить различные участки для полива.

Очень удобны и соединительные муфты с обратными клапанами, в которых при их разъединении вода не вытекает из подающего шланга. Некоторые фирмы выпускают такие соединения уже давно и успели себя зарекомендовали с положительной стороны: AI-FA, POLYAGRO, ARCHIMEDES.Автор РВТ

Коннектор для шланга — это быстросъемное соединение, необходимое для удобства эксплуатации поливочного оборудования при орошении участка или при его использовании в портативных автомобильных мойках. Особенностью современных коннекторов является то, что они выдерживают высокое давление в трубе без дополнительной гидроизоляции. Такие элементы легко монтируются, ими легко пользоваться.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
