Устройство и преимущества роликовых направляющих

Мебельные направляющие роликового типа являются простейшими конструкциями, состоящими из двух и более частей, соединенных между собой роликами (рисунок выше).

Подвижные части изготавливаются из металла, а ролики – из металла, пластика или нейлона.

Наиболее существенными преимуществами выдвижной системы данного типа являются:

• простота монтажа. Сборка и установка выдвижной системы на ящик может быть произведена любым начинающим мастером;
• плавность хода и легкость движения. Ролики плавно скользят по направляющим планкам, не создавая препятствий.

Среди недостатков можно отметить:

• минимальный уровень нагрузки. Не рекомендуется использовать такие системы при нагрузке на ящик более 25 кг;
• возможность образования шума при движении роликов по металлу. Вопрос решается достаточно просто – установкой шин;
• частичное выдвижение ящика, что ограничивает угол обзора содержимого.

Плюсы и минусы выдвижных ящиков

Детали мебели, которые можно выкатывать – одна из наиболее функциональных и удобных деталей разных типов мебели. С их помощью можно хранить различные вещи в любом месте, будь то кухонный шкаф, гардеробная, письменный стол или тумба.

У выдвижного ящика есть масса преимуществ.

Преимущества таких ящиков очевидны:

• Чтобы достать какую-то вещь, нужно приложить минимум усилий.
• В коробах можно установить перегородки, позволяющие удобно сортировать содержимое.
• Это идеальное приспособление, в котором можно организовывать вертикальное хранение.
• Изготовить выдвижные ящики можно своими руками, это не отнимет много ресурсов или времени, что является большим плюсом данной мебельной детали.

Выдвижной ящик – довольно удобное приспособление для хранения различных вещей.

К недостаткам конструкции можно отнести возможность быстрого захламления, которое затрудняет поиск вещей. Но это вопрос скорее не к особенностям конструкции, а к привычкам пользователей.

Если внимательно подойти ко всем этапам изготовления изделия (крепление дна, прочная фурнитура, монтаж направляющих), то оно точно порадует хозяина своим качеством, внешним видом и долговечностью.

Если подойти к работе ответственно, ящик долго будет радовать хозяев.

Обзор популярных производителей метабоксов и тандембоксов

Данные выдвижные системы получили широкое распространение. Они обеспечивают удобство в эксплуатации ящиков, которые, благодаря тонким металлическим стенкам, отличаются хорошей вместимостью, оптимальной грузоподъемностью, небольшим весом, отсутствием эффекта шатания, длительным периодом эксплуатации, высокой устойчивостью к механическим воздействиям, привлекательным внешним видом.

Направляющие тандембокс Blum имеют достаточно сложную конструкцию

Качественную и надежную фурнитуру сегодня предлагает ряд производителей. Наибольшим спросом пользуются направляющие австрийской компании Blum. Изделия изготавливаются из высокопрочной стали, поэтому характеризуются надежностью, долговечностью и прочностью. Главным недостатком является высокая стоимость таких систем.

Широкий ассортимент метабоксов и тандемобоксов с разным размером шариковых направляющих для выдвижных ящиков предлагает немецкая компания Hettich. Здесь представлены модели со стандартными ящиками, изделия увеличенной высоты, дополненные продольными и поперечными релингами. Конструкции, благодаря наличию металлических и стеклянных вставок по бокам ящика, отличаются стильным дизайном. Некоторые модели комплектуются дополнительными элементами организации внутреннего пространства. Системы для мебели премиум-класса оснащены электроприводом, обеспечивающим автоматическое открывание ящика после легкого воздействия на фасад изделия.

Польский производитель Gamet выпускает качественную продукцию по приемлемой стоимости, которая не комплектуется дополнительными элементами в виде доводчиков, демпферов и электроприводов. Усиленные направляющие для выдвижных ящиков с увеличенной несущей способностью предлагает китайский производитель Linken System по достаточно низкой цене. Купить устройство можно всего за 800 руб. Качественную и надежную продукцию по доступной стоимости изготавливает турецкая компания Samet и польский производитель GTV.

Тандембоксы Hettich изготавливаются из высокопрочной стали, поэтому они надежны и долговечны

Шариковые направляющие для выдвижных ящиков, размеры для установки, нюансы выбора

По качественным характеристикам шариковые механизмы гораздо лучше: они более стабильны, долговечны, обеспечивают плавный ход выдвижному ящику и практически бесшумны. Но и стоят несколько дороже.

Хорошая новость в том, что расчет размеров короба выдвижного ящика для роликовых и шариковых направляющих абсолютно одинаков. Размер зазора между коробом ящика и боковинами для обоих видов составляет 12,5-13мм.

Исключением являются врезные направляющие и скрытого монтажа: технологические размеры зазоров между коробом ящика и боковинами для них рассчитываются по-другому. По размеру выдвижной ящик скрытого монтажа больше по ширине, а зазоры между боковинами и коробом – меньше (по внутреннему размеру -49мм против -90мм при расчете).

Размеры шариковых направляющих для выдвижных ящиков по установочным отверстиям также подчиняются «системе 32».

При выборе шариковых направляющих для выдвижного ящика обращайте внимание на размер, толщину металла и несущую способность механизма. Тонкие телескопические механизмы больше рассчитаны на установку выдвижных полок малой и средней нагрузки

Более «мощные», широкие по размеру подойдут для глубоких ящиков комода шириной до 900мм.

Конструкция выдвижного ящика, его внутреннее наполнение также может быть разным по размеру и функционалу. Об этом вы можете прочитать здесь.

Какой выдвижной механизм выбрать

Расчет выдвижных ящиков всегда связан с выбором выдвижного механизма. Основополагающими в этом вопросе являются три момента:

1. Приемлемая стоимость.
2. Расчетная нагрузка.
3. Дизайн – конструктивные особенности, цвет.

Шариковые направляющие положительно воздействуют не только на удобство, но и на эффективность пользования мебелью.

Рассматривать эти пункты следует в совокупности, выбирая наиболее компромиссный вариант.  Наиболее экономичный выбор – роликовые направляющие стандартной конструкции. Но, низкая стоимость не всегда оправдана

Если предполагаются большие нагрузки, то во избежание досрочного разрушения направляющих, следует обратить внимание на шариковые конструкции или возможности скрытого монтажа рельсового механизма

Чтобы ограничить ход каретки и ящик не выпадал из рабочей системы, с одной стороны рельса устанавливается ограничитель.

При конструктивных особенностях мебели, которые не предполагают наличие ручек, лучше всего использовать системы обратного действия, но они не желательны в помещениях у детей. Для мебели с глубокими нишами наиболее приемлемыми будут телескопические механизмы полного раскрытия. Если вы не имеете бюджетных ограничений, воспользуйтесь тандембоксами.

Такая фурнитура появилась на рынке относительно недавно, но быстро стала востребованной.

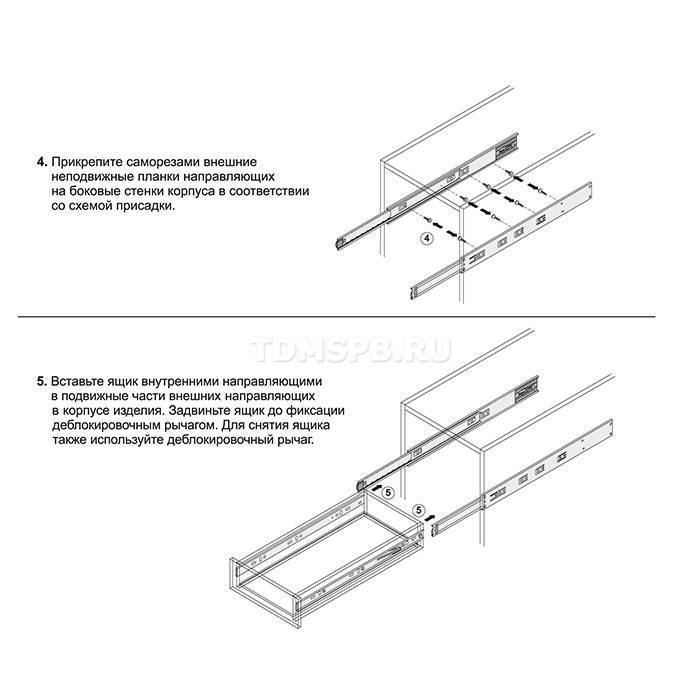

Монтаж телескопических направляющих

Как установить выдвижной ящик? Схема монтажа направляющих зависит от вида выдвижной системы.

Монтаж боковых направляющих

Установка телескопических выдвижных систем на боковую поверхность ящика производится в следующем порядке:

1. разбор направляющей. Как снять комплектующие элементы? Для разбора необходимо ослабить фиксатор и вынуть планку направляющей из основания;

Подготовка направляющей к монтажу

1. саморезами закрепить планку на ящике;

  Монтаж планки производится посередине боковой поверхности ящика.

1. закрепить основание направляющей на мебельном каркасе;
2. соединить части выдвижной системы. Как вставить ящик? Планка направляющей вставляется в основание и задвигается. Если в процессе выполнения работы будет слышен щелчок, то все сделано правильно;

Схема установки направляющей

1. отрегулировать зазоры между ящиком и каркасом. Регулировка выполняется с помощью специальных винтов, расположенных на направляющей.

Расположение винтов для регулировки направляющей

Монтаж скрытых направляющих

Чтобы установить на ящик направляющие скрытого монтажа необходимо:

1. перед выполнением работы ознакомиться с прилагаемой инструкцией, чтобы правильно выставить монтажные размеры и не допустить перекоса и некорректной работы выдвижной системы;

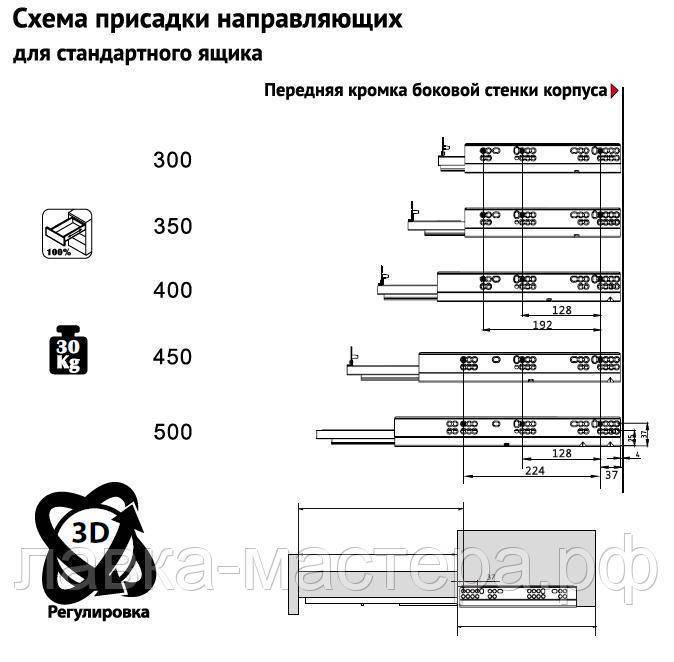

Монтажные размеры по рекомендации изготовителя

1. на дне ящика в соответствии с прилагаемо схемой закрепить фиксаторы и просверлить монтажные отверстия;

Крепление фиксаторов к дну ящика

1. установить планки направляющей;
2. на каркасе мебели закрепить основания для планок;
3. вставить ящик;
4. произвести регулировку.

Подробнее о том, как самостоятельно подобрать и установить телескопические направляющие, смотрите на видео.

Как вытащить ящик на скрытых направляющих, например, для проведения ремонта. Для снятия достаточно ослабить защелки на фиксаторах и выдвинуть планки.

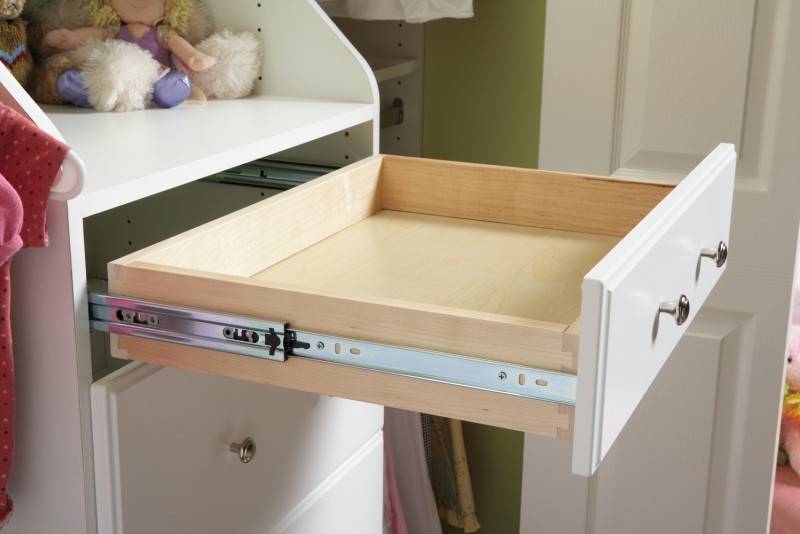

Шариковые направляющие для выдвижного ящика

Наиболее распространенным объектом использования механизма являются все же выдвижные ящики, которыми оснащаются всевозможные шкафы и тумбы. Самостоятельно изготовить перечисленные предметы обихода не трудно, а чертеж будущего изделия только кажется сложным.

Они практически бесшумны, имеют плавный ход и гораздо лучшие декоративные свойства.

После того, как все необходимые расчеты произведены, а сам корпус построен, следует переключиться на формирование ящиков и закрепление выдвижного устройства.

Комплект шариковых направляющих состоит из двух стальных симметричных телескопических полозьев: левой и правой, каждая из которых разбирается на две составные части.

С установкой последнего на собственноручно созданную мебель проблем также не возникнет, а перед вычислением параметров ячеек следует выбрать конкретную конструкцию шариковых направляющих. Делать это нужно потому, что разные представители механизмов имеют отличные от других размеры (прежде всего, различна толщина).

По глубине ящик должен быть равен длине направляющей.

Необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Определившись с разновидностью телескопических устройств, можно переходить к выполнению расчета основных параметров выдвижного ящика.

Особенности конструкции

Несмотря на разнообразие фурнитуры, все направляющие схожи по своему главному принципу – наличию двух планок, одна из которых крепится к плоскости тумбы, а другая к выдвижному элементу. Внутри системы, между планками, находятся небольшие шарики, за счет которых обеспечивается плавность хода и долговечность конструкции. Основные различия могут быть в глубине выдвижения:

1. Системы, где фурнитура не позволяет выдвигаться полностью.
2. Механизм может выдвигаться полностью.
3. Сверхполное выдвижения. Систему хранения можно вытащить за пределы фасада. Часто применяются в архивных стеллажах.

Направляющие также существуют четырех типоразмеров (самый распространенный – 45 мм. высотой). Наличие доводчика, то есть специального блока, который сам дожимает ящик до полного закрытия, делает фурнитуру более комфортной, но революционных изменений в конструкцию не вносит.

Ящики Леграбокс

Ящики Legrabox от Blum впервые были показаны порядка пяти лет назад на кёльнской выставке interzum 2011.

Рис. 26. Ящик Леграбокс от Blum

Вначале ящики Legrabox позиционировались как элитная продукция, которая была недоступна простому смертному мебельщику. Дело тут было вовсе не в цене, а цена, кстати, наивысшая в сравнении с другими системами выдвижения, а в сложности и точности изготовления остальных деталей из ДСП, точности фрезеровки дна ящика, точности сверления боковых стенок корпуса и фасадов. Поэтому, ящики Legrabox предлагались мебельным предприятиям, которые производят мебель высокого класса.

Рис. 27. Ящик Леграбокс

Сейчас ящики Леграбокс доступнее, но это не значит, что к монтажу ящиков можно подойти «спустя рукава» и как результат сложится негативное представление о системе выдвижения Legrabox.

Рис. 28. Ящик Леграбокс со вставками из дерева на боковых царгах

Подробнее о ящиках Legrabox.

Варианты направляющих, укомплектованные дополнительными элементами

Конструкции могут быть дополнительно оборудованы доводчиками и демпферами. Первый элемент используется для осуществления плавного закрытия ящика. Он активируется в определенный момент. Демпферы способствуют плавному и бесшумному закрыванию. Они исполняют роль амортизатора, если к ящику было приложено избыточное усилие в процессе его закрытия. Направляющие для выдвижных ящиков с доводчиком характеризуются высоким уровнем надежности, способностью выдерживать значительные нагрузки, долговечностью и удобством в эксплуатации.

Направляющие имеет высокую степень надежности, обеспечивая мягкое, бесшумное и плавное закрывание ящика

Существуют модели мебельных направляющих для ящиков обратного действия. Такая фурнитура похожа на вариант, который оснащен доводчиком. Разница состоит в том, что при нажатии на фасад ящика происходит его открывание. Выдвижные конструкции с такой системой не оборудуются ручками, что благотворно влияет на эстетичный вид мебели.

Большой популярностью среди потребителей пользуются направляющие для выдвижных ящиков скрытого монтажа, которые могут быть оснащены доводчиками и элементами обратного действия. Они монтируются под днищем, создавая эффект парения конструкции в воздухе. Фурнитура имеет высокую степень надежности, обеспечивая мягкое, бесшумное и плавное закрывание ящика.

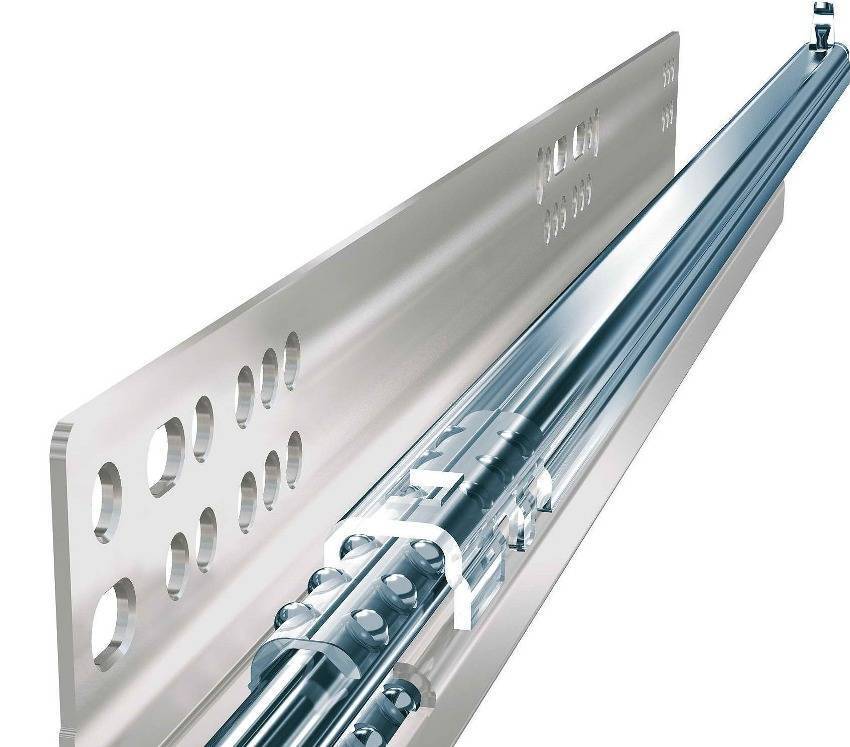

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

Критерий	Описание видов
Наличие возможности разукомплектовать устройство	По данному критерию можно выделить: разборные шариковые направляющие; неразборные модели.
Количество «ступеней»	По данному параметру можно поделить существующие разновидности направляющих интересующего нас типа на: состоящие из двух секций; многосекционные.
Тип конструкции	Согласно искомому пункту, можно выделить шариковые направляющие: многоуровневые; одноуровневые.
Способ установки устройства	Монтаж интересующих нас деталей может осуществляться двумя способами: сразу на боковые поверхности оснащающихся механизмом ящиков; внутри пазов, проделанных специально под интересующую нас цель в боковых поверхностях.

Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

Такие направляющие подходят для установки к ящикам практически из любого материала

На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющихразмеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Метабоксы

Метабоксы (металобоксы) – это усовершенствованный вариант роликовой системы. Представляет собой две симметричные металлические боковины, которые двигаются на тех же роликовых направляющих. К ним легко присоединяется задняя стенка из ЛДСП и фасад на регулируемых креплениях. Таким образом сборка выдвижного ящика очень проста и точна, не вызывает проблем с установкой.

Металобокс также быстро снимается с направляющих роликов и ставится обратно. Они бывают частичного (3/4) или полного выдвижения, длиной от 270мм до 550мм, максимальная динамическая нагрузка до 25 кг (чем больше длина, тем меньше нагрузка). Высота металлических боковин 54 мм, 86 мм, 118 мм, 150 мм (metabox Blum), они бывают белого или серого цвета.

Метабоксы, как и роликовые направляющие, выдвигаются с небольшим шумом и громко захлопываются. Поэтому на более дорогих кухнях эконом класса к ним рекомендуется устанавливать газовые амортизаторы или доводчик BLUMOTION (Blumn), демпферы Silent System для MultiTech (Hettich), которые обеспечивают плавность хода и бесшумное закрытие выдвижного ящика с метабоксом.

Комплект метабокса для выдвижного ящика состоит из двух симметричных металлических боковин и роликовых направляющих.

Метабокс частичного выдвижения

Метабоксы используются для кухонных ящиков небольшого размера с нагрузкой не более 25 кг.

Метабокс полного выдвижения

Чтобы увеличить рабочую высоту метабокса используют ограничительные рейлинги или перфорированные боковины BOXSIDE (Blum). А удобные системы разделения позволяют функционально организовать внутреннее пространство метабокса.

Метабокс BLUM с боковиной BOXSIDE

Метабокс BLUM с одинарным рейлингом

Cтатьи по кухням в стиле современная классика:

Разновидности направляющих для ящиков

Сборка и монтаж комплектующих не составит труда даже для новичка, если еще на этапе планировки правильно подобрать направляющие. На современном рынке представлено несколько разновидностей продукции: роликовые, шариковые, телескопические. Каждый тип имеет свои особенности, преимущества и недостатки.

Существуют разные виды направляющих для выдвижных ящиков.

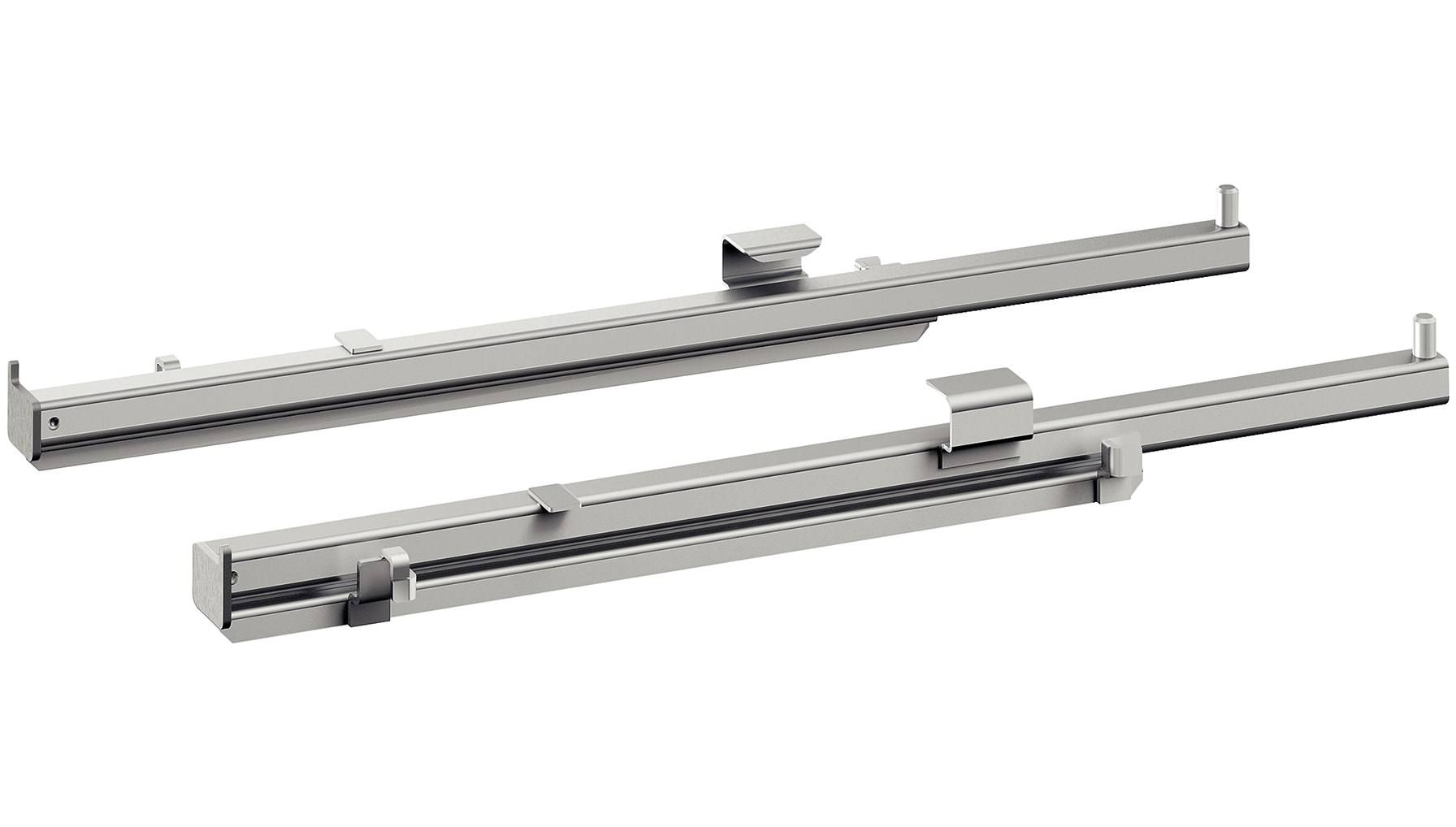

Роликовая система

Роликовый механизм – наиболее простой и дешевый вариант направляющих. Однако, такая система имеет существенный недостаток: ящик будет выезжать не полностью. Также, конструкция, оборудованная таким образом, не выдерживает слишком больших нагрузок.

Роликовые направляющие – самый простой и бюджетный вариант.

Роликовые системы состоят из двух частей, одна из которых крепится на заготовку, другая – на каркасе основной мебели. В пазах комплектующего размещаются пластиковые ролики, отвечающие за мягкое беспрепятственное движение элемента.

Чтобы полностью выдвинуть ящик, придется приложить некоторые усилия.

Шариковая

Детали данного типа являются более надежным, но и дорогостоящим вариантом. Их движение обеспечивается за счет шариков, соединенных в обойму. Компоненты закреплены подвижно, позволяя осуществлять полный выкат ящика.

Шариковая система – более сложный и дорогостоящий вариант.

Шариковый механизм рассчитан на большие нагрузки, он обеспечивает максимальный доступ к внутреннему пространству. Этот тип фурнитуры имеет несколько преимуществ перед остальными:

• высокая прочность, функциональность и долговечность;
• движение не требует усилий и не создает шума;
• неприхотливость в обслуживании;
• возможность хранения тяжелых вещей без вреда для мебели.

Шариковый механизм выгодно отличается от роликового.

Шариковая продукция стоит дороже, в отличие от роликовой. Но опыт показывает, что ее эксплуатационные характеристики на порядок выше.

Телескопические

Фурнитура, которая может обеспечить как полный, так и частичный выкат элемента. Это надежное оборудование, способное выдерживать большой вес. Телескопические элементы позволяют создавать многоуровневые выдвижные системы. Их применение дает возможность избежать перекосов, заклинивания и прочих неприятностей, снижающих функциональность мебели.

Телескопические направляющие – самые удобные и надежные.
