Механизм для раздвижной двери: как выбрать систему скольжения

Особенности профилей

Вы можете осуществлять все работы своими руками, для этого лишь необходимо изучить некоторые детали, которые облегчат вам понимание рабочего процесса.

Главное – не пренебрегайте полезной информацией, которую мы вам даем.

Широкая стенка стоек у профиля позволяет с легкостью закрепить на ней два торца гипсокартона

Важно лишь не допустить того, чтобы один лист заходил больше чем наполовину

Шурупы лучше вкручивать в профиль ближе к стенке, чтобы крепление не происходило непосредственно в торец материала.
Нежелательно загибать саморезы под углом. Даже если так случайно получилось, выкрутите и перекрутите метиз в другое место.
Шляпка самореза должна быть утоплена на 0,5-1 мм.
В вертикальных стойках для инженерных коммуникаций имеются специальные отверстия. Однако чаще всего все провода и трубы пропускают через гипсокартон, так как его легче подрезать под необходимые габариты.
Если отделка стен гипсокартоном осуществляется в загородном доме, то вы можете использовать дополнительные звукоизоляционные и теплоизоляционные материалы. Лучшего всего подойдет ветрозащитная пленка – ее легко крепить.

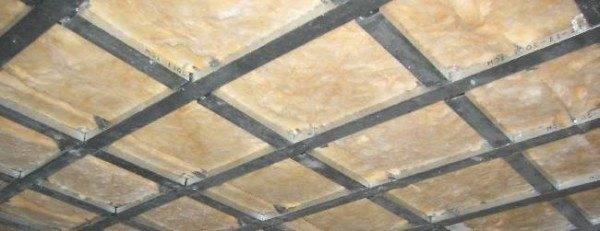

Теплоизоляция одноуровневого потолка с учетом техники безопасности

Направляющие и профиль для гипсокартона приобретаются в количестве, необходимом для проведения работ с небольшим запасом. Достаточно 10 % от общего количества, так как даже самые маленькие остатки (до 10-15 см) можно использовать в рабочем процессе.

Статья по теме: Как правильно спилить дерево — можно ли сделать это самому и куда обращаться?

Вышеописанная инструкция к рабочему процессу с металлическим профилем должна вам помочь в любых начинаниях. Не бойтесь работать с профилем, так как его, в любом случае, не будет видно: погнули, неправильно отрезали, сделали лишнее отверстие – это не страшно, все скроется отделочными материалами.

Для тех, кто сомневается в своих силах, мы специально подготовили видео на эту тему. Его также стоит посмотреть начинающим строителям, чтобы избежать большого количества ошибок. Успешного ремонта!

Самые лучшие посты

Как сделать короб из гипсокартона в ванной – пошаговая инструкция
Фигуры из гипсокартона или как сделать интерьер стильным и модным
Декоративный угловой камин из гипсокартона своими руками
Проводка под гипсокартоном: прокладываем правильно
Покраска гипсокартона – пошаговая инструкция
Как стыковать гипсокартон в углах и процесс постройки декоративной ниши
Подрозетники для гипсокартона: правильный выбор и установка
Заделка стыков гипсокартона – рекомендации профессионалов

Варианты крепления

Перед установкой роликов необходимо правильно закрепить направляющие, от этого зависит легкость скольжения створки по рельсам. Способ крепления зависит от выбранной разновидности механизма. Для верхней раздвижной системы направляющие рельсы закрепляются вверху дверного проема.

В этом случае нижняя направляющая служит только фиксатором, вдоль которого двигаются ролики. При грамотно выполненном монтаже дверное полотно не вибрирует и не шатается, а створки открываются легко и без усилий.

Нижнее крепление считается самым надежным, но выполнить его самостоятельно без помощи профессионалов очень трудно. Необходимо не только правильно установить направляющие и нижний ролик для шкафа-купе, но и отрегулировать все элементы между собой. Верхние ролики в этом случае служат для того, чтобы створки держались на месте и не выпадали.

Системы скольжения

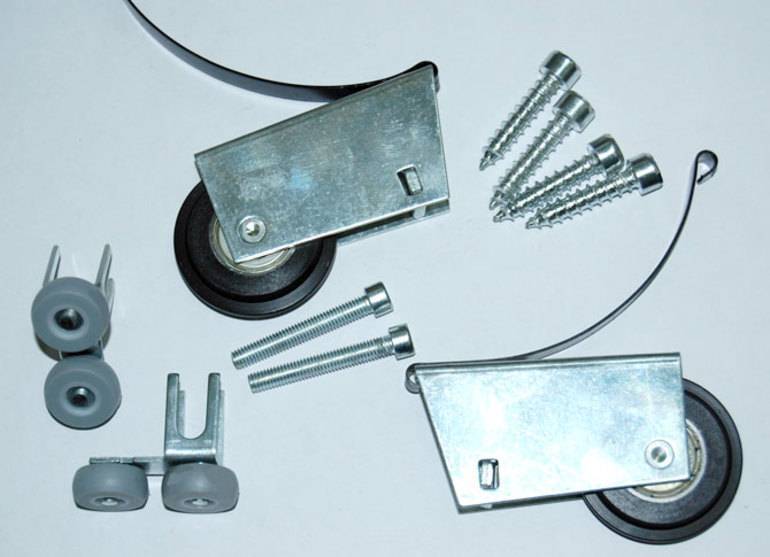

Комплект системы скольжения

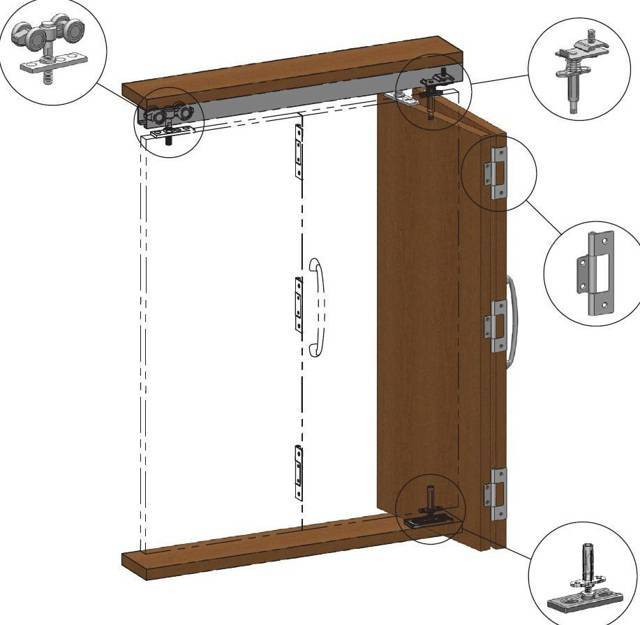

Другая вариация

В раздвижных конструкциях могут применяться следующие системы скольжения.

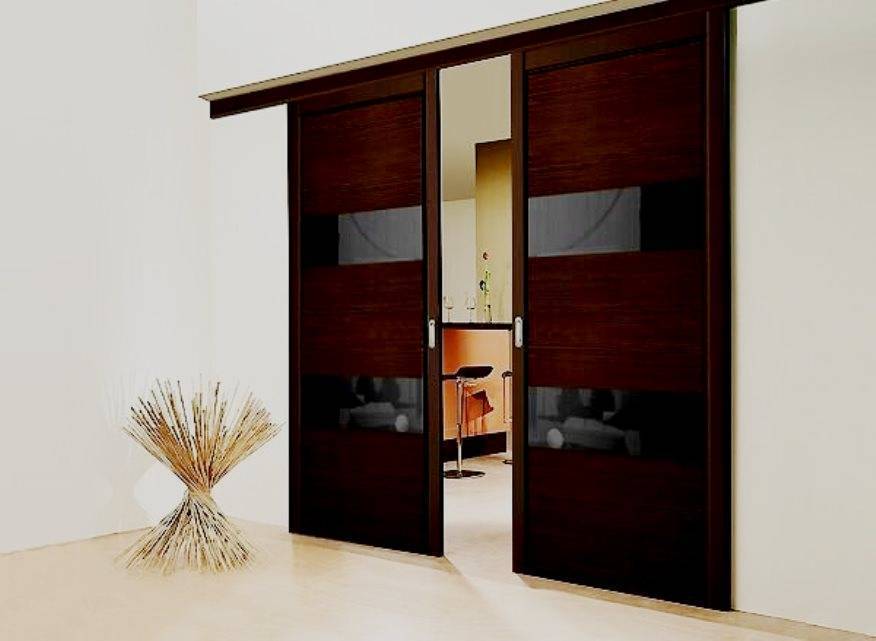

Верхняя (навесная или беспороговая). Нижней направляющей здесь нет, поэтому полотно выдерживается исключительно благодаря верхнему треку.
Нижняя (напольная), при которой полотна скользят по оборудованному снизу рельсу.
Комбинированная система. Здесь профили поддерживают конструкцию одновременно сверху и снизу. Она максимально обеспечивает устойчивость, а также более длительный срок службы конструкции.

Характеристики механизмов

Устройства для раздвижных дверей должны отвечать следующим показателям:

плавный ход конструкции;
плотное ее закрывание;
механизм призван предотвращать самостоятельное движение полотен;
выдерживать вес конструкции, исключая деформацию ее деталей, также необходимо;
механизм должен решать задачу предотвращения ударов дверного полотна при открывании и закрывании конструкции.

Надежность любой раздвижной двери будет во многом зависеть от качества и правильной установки механизма и его направляющей. Механизм межкомнатных дверей должен функционировать четко, исключая запинки, как на видео. В противном случае в будущем изделие может начать расшатываться.

Составляющие механизма

Механизм купе для межкомнатных дверей включает в себя монтирующийся в пол ограничитель, а также стопор, который устанавливают вверху дверной конструкции. При помощи ограничителя регулируется предельная ширина раскрытия. Стопор же фиксирует ее положение. В таких изделиях стопор и ограничитель работают по принципу механизма купе в поезде.

Вы можете также купить и установить роликовый механизм для раздвижных дверей с доводчиком – механизм люксового класса, который обеспечивает плавное закрытие конструкции при ее открывании. В зависимости от ширины полотна данный механизм устанавливается с доводом в одну или сразу обе стороны. Механизм с доводчиком будет удобно установить на дубовые и буковые изделия, а также раздвижные конструкции из алюминиевого профиля, ПВХ или шпона.

Механизмы для различных раздвижных конструкций

Эффектным и креативным решением будет установка межкомнатной двери, выполненной из особо прочного каленого стекла или стекла триплекс, как на фото

Обратите внимание, что механизм для раздвижных стеклянных дверей включает в себя верхний трек плюс ролики, а также нижнюю направляющую, предотвращающую качание дверной конструкции. Здесь направляющую следует крепить к потолку, а сами ролики – непосредственно к полотну

Сравнительный анализ различных механизмов для установки стеклянных раздвижных дверей

Тип механизма	Отличительные характеристики	Толщина стекла, мм	Предельная масса дверной конструкции, кг
1	2	3	4
Открытый тип	Все детали открыты	8-10	120
Закрытый тип	Все детали скрыты	8-12	100
Навесной тип	Все детали открыты	8-10	120
Синхронный тип	Все детали скрыты	8-10	100
Дизайнерский тип	Все детали открыты	8-10	120

Механизм для сдвижных межкомнатных дверей – пенала, купе, перегородки или техно выбирается с учетом их разновидностей.

Чтобы установить у себя дома уже имеющуюся межкомнатную дверь, нужно для начала купить в гипермаркете или специализированном строймагазине механизм для раздвижных дверей. Своими руками его сможет без труда установить любой хозяин, правильно подобрав все необходимые детали устройства:

направляющие (рельсы),
ролики (каретки),
стопоры движения,
ограничители.

Установите у себя современные и эргономичные раздвижные двери, надежно закрепив их качественным механизмом.

Варианты исполнения сдвижных дверей

Конструктивное исполнение раздвижных видов, оформление могут существенно отличаться, как и используемая фурнитура. Производители предлагают достаточно большой ассортимент, что позволяет выбрать наиболее подходящую модель. Раздвижные системы отличаются по:

Материалу дверного полотна. Для изготовления чаще всего используется МДФ, дерево, стекло, пластик, металл. Стеклянные варианты особенно актуальны в современном интерьере. Возможно различное сочетание перечисленных материалов в зависимости от того, где производится монтаж конструкции.
Количеству створок. Зависит от конструктивных особенностей и ширины дверного проема. В спальнях часто производится монтаж одностворчатой конструкции. Для каждой модели подбирается своя фурнитура.
Способу движения. В зависимости от конструкции, двигается по направляющему рельсу, расположенному внизу или вверху. Конкретный способ обеспечивает фурнитура с подходящими эксплуатационными характеристиками.
Направлению движения. Существуют разновидности, допускающие открытие: в одну определенную сторону, обе, а также телескопические. Все зависит от характеристик и конструкции приобретаемой фурнитуры.
Месту расположения направляющих рельс, воспринимающих основную нагрузку. У некоторых образцов, они крепятся к полу и потолку, у других – к полу и стене, только к стене. В каждом случае приобретается фурнитура нужного размера и формы.

При выборе подходящего варианта следует учитывать место установки. Если нужно визуально увеличить высоту помещения, рекомендуется выбрать вариант с креплением профиля к потолку, приобретя подходящую фурнитуру. Если отказаться от использования направляющего рельса прикрепленного к полу, удастся сохранить целостность напольного покрытия в доме. В таком случае фурнитура и конструкция в целом должны быть способны выдержать нагрузку. Какой вариант двери лучше, каждый решает в индивидуальном порядке.

Возможные конструкции

Конструктивное исполнение дверей различно. Наиболее простыми с точки зрения установки являются двери-купе. Их монтаж владельцы без труда выполняют собственными силами, приобретя нужную фурнитуру. Необходимо учитывать, что проем должен быть ровным, в стена – способной выдержать нагрузку.

Однако от моделей купе многие отказываются, так как в случае их установки придется убрать мебель из зоны, куда откатывается створка. Кроме того, они не обеспечивают необходимый уровень звукоизоляции. Повысить его крайне сложно, поскольку в процессе монтажа предусматривается специальный технологический зазор, предотвращающий касание стены полотном.

Кассетные лишены ряда перечисленных недостатков. Для открытия производится установка специальной ниши, куда сдвигается система. Закрепив по периметру проема специальный уплотнитель, удается повысить уровень звукоизоляции. Однако монтаж таких раздвижных систем возможна только во время ремонта. Если стена не полая или не имеет достаточную толщину, придется выполнить установку специальной каркасной конструкции, что несколько уменьшит полезную площадь помещения.

Конструкция каскадных похожа на купе. При их применении, количество направляющих рельс зависит от количества полотен. Приобретается соответствующая фурнитура. Монтаж сопряжен с определенными трудностями, потому установка кассетной модели редко выполняется своими руками.

Комплектность раздвижной системы

Типовой комплект состоит из:

Дверного полотна, размеры которого согласуются с габаритами проема.
Комплекта наличников, декоративной плиты, используемых для отделки после завершения установки.
Роликового механизма, обеспечивающего работоспособность.
Направляющих рельс, определяющих направление движения.
Комплекта крепежных элементов. Перечень и размеры зависят от характеристик используемой фурнитуры.

При заказе особое внимание рекомендуется уделить роликовому механизму и фурнитуре

Важно конструктивное исполнение и максимальная нагрузка, которую они смогут воспринимать. Проводимый производителем тест позволяет определить максимальный вес устанавливаемой двери. Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна

Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна

Проводимый производителем тест позволяет определить максимальный вес устанавливаемой двери. Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна.

Конструктивные особенности приспособлений для раздвижных дверей

Раздвижные изделия не смогут функционировать без соответствующих систем. Их разновидностей огромное количество, но составляют они две большие группы:

однополозные;
двухполозные.

В однополозных вариантах предусмотрена одна профильная рельса, которая крепится на потолке или в верхней части стены. Снизу элементы отсутствуют. Выпускаются одинарными или сдвоенными конструкциями. Первые используются для одностворчатых полотен, которые перемещаются в одном направлении. Сдвоенные телескопические рельсы используются для перемещения нескольких полотен в разных направлениях. Такие механизмы не имеют функции фиксации полотен. Служат для установки на двери, толщина которых незначительная. Снизу присутствует только ограничитель. Звукоизоляция и теплоизоляция с такой конструкцией на низком уровне. Однако циркуляция воздуха происходит беспрепятственно. Направляющими выступают металлический стержень, труба или профиль.

В двухполозной конструкции присутствует две направляющие: верхняя и нижняя. Ролики устанавливаются в нижней части. Предназначены для перемещения одной или двух створок. Устанавливаются на полу. Требуют тщательного ухода. Верхняя направляющая поддерживает полотно в вертикальном положении. Типом и внешним видом должна напоминать нижний аналог. Подходит для установки широких дверей с большим весом. Система надежная, долговечная, практичная. Превосходно фиксирует конструкцию на одно, два или четыре полотна. Не позволяет изделию раскачиваться даже при сильном сквозняке. Применяется, в большинстве случаев, для шкафов – купе. При установке могут возникнуть сложности, поэтому без надлежащего опыта предпринимать действия самостоятельно не стоит. Лучше обратиться за помощью к профессионалам.

Разнятся системы и способом скольжения. Различают два типа изделий:

Открытого. Элементарная модификация. Состоит из направляющих и роликовых опорных элементов. Количество зависит от конструктивных особенностей дверного полотна. Устанавливаются легко и быстро. Основное предназначение – зонирование пространства. Одна из разновидностей – амбарный механизм. Используется для больших проходов. При изготовлении механизма используется сталь. Ход плавный и бесшумный. Подшипники надежные. Имеется специальный доводчик.
Закрытого. Основное отличие – полная или частичная интеграция конструкции в стену. Приобретается для установки каркасных перегородок. Внутренний пенал полый. В него скрывается полотно. Кассета устанавливается вдоль стены. Получается небольшая ниша. При ее изготовлении используется тот же материал, что и для двери. Кассету можно сделать собственными руками в домашних условиях. Для этого нужно приобрести гипсокартон или другой материал. Закрытая конструкция отличается оригинальным дизайнерским решением, комфортностью в использовании. Но ухаживать за ней сложно. Непросто и ремонтировать устройство в случае выхода его строя. В кассете может скапливаться пыль и изделия начнут заедать при движении.

Конструкции производятся таких типов:

Синхронные. Помогают одновременно открыть двери в разных направлениях. Состоят из верхней и нижней направляющей. Подходят для тяжелых конструкций. Система сложная, но надежная. Без наличия определенных навыков, установить конструкцию самостоятельно не представляется возможным.
Трамвайные. Направляющая используется только одна — верхняя. Применяется для конструкций – гармошек. Присутствует дополнительная фурнитура (замок или замочная личина). Срабатывание происходит посредством нажатия рычага. Запорный механизм – кнопка, посредством которой происходит блокировка изделий.
Телескопические. Передвигают несколько полотен в одном направлении. Количество направляющих соответствует числу полотен. Присутствует специальный синхронизатор. Обеспечивает бесшумный и плавный ход.

Монтаж раздвижных дверей

Прежде чем приступать к монтажу дверей своими руками, необходимо приготовить следующие инструменты:

дрель или шуруповерт;
отвертка;
отвес;
молоток;
стамеска;
перфоратор.

Кроме инструментов требуется приобрести:

саморезы;
анкерные болты;
гвозди;
дополнительные элементы: ручки, замок, декоративную отделку.

Установка раздвижной двери, имеющей верхнюю и нижнюю направляющие, происходит в несколько этапов:

подготавливаются стены. Габариты дверного проема должны точно соответствовать габаритам устанавливаемой двери. Кроме этого, необходимо проверить соответствие пола и верхней части дверного проема по горизонтали и стороны проема по вертикали;

Максимально допустимые отклонения по вертикали и горизонтали составляют 5 мм на 2 м. Большие отклонения приведут к перекосу дверного полотна и не полному прилеганию двери к косяку.

в подготовленный проем устанавливается дверная коробка, которая крепится анкерными болтами к стене

Важно соблюсти диагональность коробки, которую можно проверить простой веревкой. Если параметры установки коробки не соблюдены, то исправить положение можно, вбивая колышки в нужные места;

Установка и проверка дверной коробки

размечаем места для крепления направляющей. Для этого дверное полотно приставляется к месту установки. Отмечается верхняя линия. Вторая линия проводится горизонтально. Расстояние между двумя линиями равняется ширине направляющей;
монтируется направляющая. Как правило, крепежные элементы находятся в комплекте с оборудованием, но если таковых не оказалось, то можно применить саморезы подходящего диаметра;

Крепление верхней направляющей

в направляющую вставляются ролики для раздвижных дверей и ограничители движения;
внизу дверного полотна проделывается паз, глубина и ширина которого соответствует параметрам нижней направляющей;

Вырезка паза для нижней направляющей

на дверное полотно крепятся каретки роликов так, чтобы вырезы на скобах были повернуты в сторону стены;
навешивается дверь. Эту процедуру удобнее производить с помощью напарника. Сначала скобы соединяются с верхними роликами. Далее в нижний паз вставляется нижняя направляющая и саморезами крепится к полу;

Установка дверного полотна

производится регулировка расположения дверного полотна. В большинстве механизмов, применяемых для раздвижных дверей, регулировке подлежит расстояние между дверным полотном и стеной и высота установки. Все регулировочные болты располагаются на каретке роликов. Расстояние между стеной и дверным полотном не должно превышать 5-7 мм;
устанавливаются ручки, замки и предусмотренные декоративные элементы.

Все работы проводятся внимательно и аккуратно. Неправильная установка любого элемента может привести к неработоспособности всего механизма.

Выбор фурнитуры для раздвижных дверей должен основываться на весе дверного полотна, оснащенного ручками и замками, его размерах. Желательно выбирать фурнитуру известных фирм-производителей, которые могут гарантировать качество своих изделий.

Особенности механизмов для раздвижных дверей

Механизм раздвижной двери может иметь одну или две направляющих. Если устанавливается только верхняя направляющая, то пол под дверью будет идеально ровным. Если же монтируется сразу две направляющих, то внизу будет расположен профиль. В этом случае необходимо следить, чтобы в него не попадала грязь, иначе дверь может повредиться.

Устанавливая раздвижную дверь, не нужно переживать о том, что она будет издавать много шума при движении. Ведь в механизме используются ролики со специальным покрытием из резины или силикона. Оно делает перемещение сколь угодно тяжелой двери абсолютно бесшумным.

Монтировать механизм раздвижной двери можно по-разному. Есть два основных вида установки: скрытый и открытый. Первый вариант хорош тем, что никто не увидит дверную фурнитуру. Это делает конструкцию более минималистичной и стильной. Открытая установка позволяет видеть детали механизма, поэтому их необходимо подбирать особенно тщательно. Аккуратная фурнитура может дополнить дверь, что сделает дизайн полотна неповторимым.

Составные части комплектов

По своему устройству различные механизмы сдвижных дверей мало чем отличаются друг от друга, разве что спецификой смещения створок. А потому в состав комплектов входят практически одни и те же элементы; разница лишь в их количестве и конструктивном исполнении.

Рельсы

В качестве направляющих в сдвижных системах дверей используются в основном профили.

Отличие между ними – в количестве «дорожек». Специфика применения зависит от того, как именно полотна закрывают проем: встык или с перехлестом. По сути, это традиционные двери-купе, хорошо знакомые многим. При выборе профиля имеет значение и металл, из которого он изготовлен. Для массивных дверей алюминий (хоть он и дешевле) лучше не использовать; из-за деформации появятся проблемы с раздвижными дверьми – только сталь.

Роликовые опоры

Они также отличаются особенностями конструкции. Необходимое количество колес (а их может быть у верхних механизмов до определяется массой полотна и типом системы скольжения. Встречаются отличия и в самом расположении колесиков: симметричное или со смещением (асимметричное). Для дверей весом не более 80 кг можно использовать роликовые механизмы с двумя опорами. А вот для массивных полотен монтируется не менее четырех, что связано с повышенной нагрузкой на конструкцию.

Стопорные элементы

Они не являются основными, но выполняют важные функции. Первая – предотвращение «жесткого» удара двери о стену (если проем расположен близко к ней) или вылет ролика из направляющей. Такие детали называют ограничителями движения. Вторая – фиксация двери в определенном положении. Это необходимо для того, чтобы предотвратить самопроизвольное смещение полотна. Такое возможно, к примеру, при сильном сквозняке, нарушении горизонтальной ориентации рельсы вследствие усадки строения.

Механизм раздвижных дверей может дополнительно комплектоваться элементами автоматизации (доводчиками, мини- электродвигателями, тросиками, зацепами и тому подобное). Но никаких изменений в принцип его функционирования они не вносят; только лишь повышают удобство эксплуатации, не более того.

Рейтинг конструкций среднего ценового сегмента

Eclisse Milan U Osemr

Продукция от итальянского производителя, который большое внимание уделяет качеству ее изготовления. Изделия пользуются огромной популярностью во всем мире

Охотно приобретаются они и отечественными пользователями. Отличаются уникальными эксплуатационными характеристиками. Выдерживают большие нагрузки. Впишутся в любое дизайнерское решение.

Средняя цена – 5930 рублей.

~~система для раздвижных дверей Eclisse Milan U Osemr~~
Достоинства:

долговечность;
высокое качество сборки;
добротность используемых материалов;
тихий ход;
надежность;
универсальность;
безопасность.

Недостатки:

отсутствуют.

Elegance Wood

Идеальный вариант для раздвижных межкомнатных дверей. Поможет сохранить много свободного пространства. Максимально допустимая нагрузка – 120 кг. Производитель предоставляет на свою продукцию гарантию в 10 лет. В комплект входят стопоры, маскировочная планка, заглушки, ролики, скобы для крепления к стеновой поверхности. Направляющие анодированные. Отличаются не только прочностью, но и привлекательностью внешнего вида. Подойдут под любой интерьер помещений.

Цена покупки – 9547 рублей.

~~система для раздвижных дверей Elegance Wood~~
Достоинства:

практичность;
эффективность;
привлекательный внешний вид;
качество сборки и используемых материалов;
выдержит существенные нагрузки;
положительные отзывы;
соотношение цены и качества.

Недостатки:

не выявлены.

Openspace Standart Glass

Комплект выпускается для двух или одного раздвижного полотна. Максимально допустимая нагрузка – 80 кг. В наборе имеется анодированная алюминиевая направляющая, ролики, крепления зажимов для стекол, стопоры, нижний проводник и скобы для крепления. Количество элементов зависит от числа полотен. Это влияет и на стоимость продукции. Реализуется во всех специализированных торговых точках. Можно заказать и в интернет – магазине, только убедившись в порядочности поставщика.

Цена покупки – от 17183 рублей.

~~система для раздвижных дверей Openspace Standart Glass~~
Достоинства:

долгий срок службы;
тихий ход;
практичность;
качество используемых материалов;
возможность самостоятельной установки;
универсальность;
привлекательный внешний вид.

Недостатки:

на четыре полотна не предназначены.

Armadillo Supervision-100 (HX/23 With Soft Close)

Страна происхождения изделия – Китай. Однако, производитель контролирует качество продукции на всех этапах, поэтому брак на прилавки магазинов практически не поступает. Вес системы – 8337 грамм. Конструкция открытого типа. Используется для установки раздвижных межкомнатных дверей и перегородок. Имеются доводчики масляно-пружинные, в количестве двух штук. Открывание и закрывание происходит тихо и плавно. Система из оцинкованной стали покрашена в черный цвет. Сочетается с любым дизайнерским решением, украшая и дополняя его. Идеальный вариант для минималистичного направления LOFT и альпийского шале. Рабочий ресурс – 80000 циклов. Предназначен для полотен толщиной от 35 до 45 мм. Максимальная нагрузка – 100 кг. Направляющие длиной 2000 мм. В наборе присутствуют два доводчика.

~~система для раздвижных дверей Armadillo Supervision-100 (HX/23 With Soft Close)~~
Достоинства:

стильность дизайнерского решения;
простота установки;
плавность хода;
бесшумная работа;
экономия свободного пространства;
универсальность;
практичность;
можно отрегулировать по высоте;
дополнительных элементов покупать не нужно.

Недостатки:

отсутствуют.

Armadillo Hidden-40 (с профилем)

Комплект раздвижных механизмов производится итальянской компанией. Рассчитан на установку деревянных межкомнатных дверей, вес которых не превышает 40 или 80 кг (в зависимости от выбранной модели). Ширина направляющих – 1150 мм. Толщина створок не должна превышать 40 мм. Посредством доводчиков можно обеспечить тихий и плавный ход. Снизу и сверху ролики оснащены подшипниками, что позволяет сделать процесс скольжения практически бесшумным. Большой диапазон регулировок. Подходит даже для крепления к не совсем ровной поверхности. Направляющие дополнительно приобретать не стоит. Они идут в комплекте. Вес – 2,4 кг. Число циклов – 100000. Поступает на реализацию в картонной упаковке. Производитель предоставляет гарантию в течение 2 лет.
