Секционные ворота своими руками - инструкция по монтажу!

Замеры и размеры

Монтаж секционных ворот невозможен без снятия предварительных замеров. Они нужны, чтобы предусмотреть возможность беспрепятственного функционирования воротной системы, а также движения направляющих.

Процесс замеров не отличается особой сложностью, нужно лишь подготовить некоторые инструменты:

рулетка;
отвес;
уровень лазерного типа (лучше предпочесть его, обыкновенный может не дать результатов высокой точности).

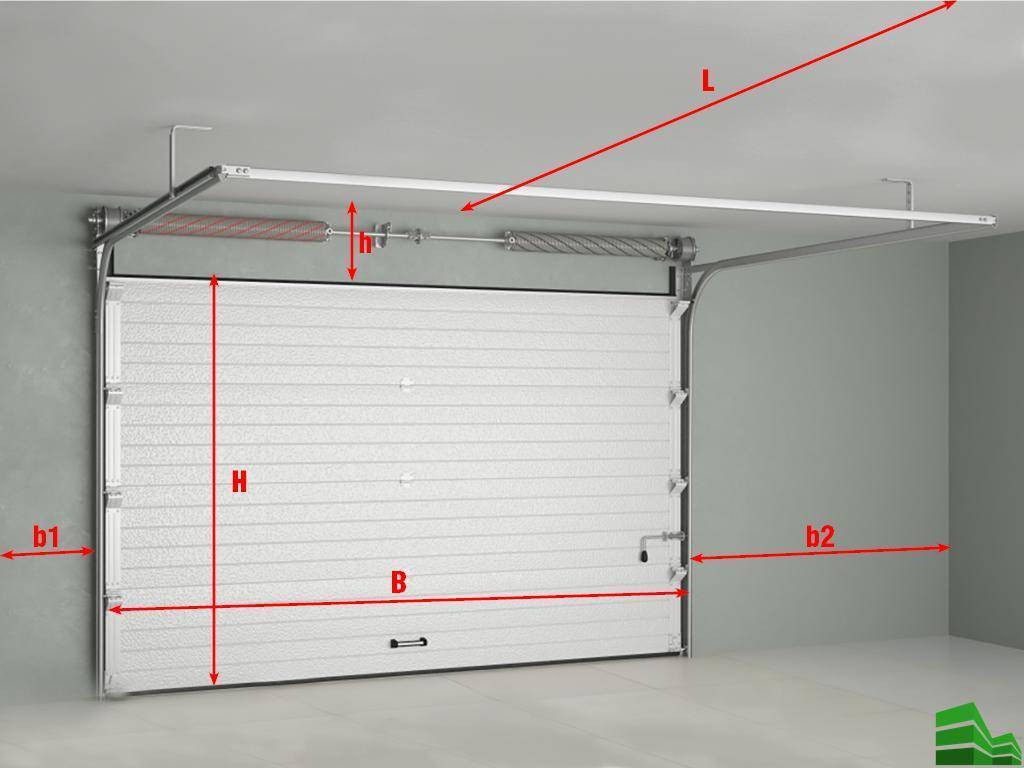

Что и зачем измерять

Схема монтажа секционной конструкции не может быть выстроена, без предварительного снятия необходимых параметров. Измерению подлежат следующие параметры:

ширину, высоту въездного отверстия: важно, чтобы боковые стенки отвечали требованиям вертикальности, пол – соответствия горизонту. Проверяют эти показатели путем использования уровня, отвеса

Желательно, чтобы требования совпадали до 1 мм, иначе нужно уделить время выравниванию, лишь потом начинать все необходимые измерения;
высота притолоки, предполагающая измерение расстояния от перекрытия полтока к верхней части въезда внутрь гаража. Оптимальным считается размер в пределах от 400 до 600 мм. Он позволяет смонтировать классическую подъемную систему;
расстояние, находящееся между боковыми стенами и краем проема. На этой части монтируют направляющие, поэтому показатель оказывает прямое влияние на выбор системы, способы её монтажа;
глубину вхождения системы внутрь строения: очень важный показатель, постоянно незаслуженно упускаемый из виду. Величина зависит от высоты въезда, типа монтируемого устройства. Она имеет ряд особенностей вычисления.

Глубину вхождения считают таким образом:

к площади до 8 квадратных метров добавляют 400 мм;
от 8 квадратов – 450 мм;
при низком подъеме – 550 мм;
при высоких показателях – 65 и 850 мм.

При установке привода

Когда планируется оснащение конструкции автоматическим приводом, нужно предусмотреть наличие специального места и для него. К примеру, чтобы поставить привод на потолке, нужно иметь глубину помещения в пределах 3290-4400 мм. Если помещение еще глубже, то ставят осевой привод. Несмотря на то, что он дороже, система выигрывает по мощности, требует наличия свободного места только сбоку от входа.

Как установить самостоятельно

После подготовительных работ первоначально монтируют каркас, затем производят сборку створок из панелей и установку их в проем. После этого собирают и крепят торсионный механизм.

Для работы берут инструменты:

электродрель с комплектом сверл разного диаметра и насадок для завинчивания метизов;
вороток с набором насадок;
набор гаечных ключей, плоскогубцы, молоток;
шлифмашинка;
измерительный инструмент, уровень, отвес.

Подготовительные работы

Требования к обустройству проема перед установкой ворот

Перед тем как установить ворота Дорхан своими руками, готовят проем. На поверхности под каркасом и в области открывания створок убирают посторонние предметы, мусор, плоскость должна быть ровной. Нижнюю часть планируют, если это грунт, делают стяжку. Старую облицовку проезда удаляют или ремонтируют.

Под нижние прогоны для роликов делают фундамент, для чего роют траншею. На дне выполняют подсыпку из песка и щебня, затем ставят арматурные стержни. Бетонируют основание в установленную деревянную опалубку, массу торцуют лопатой или арматурой для выгонки пузырей.

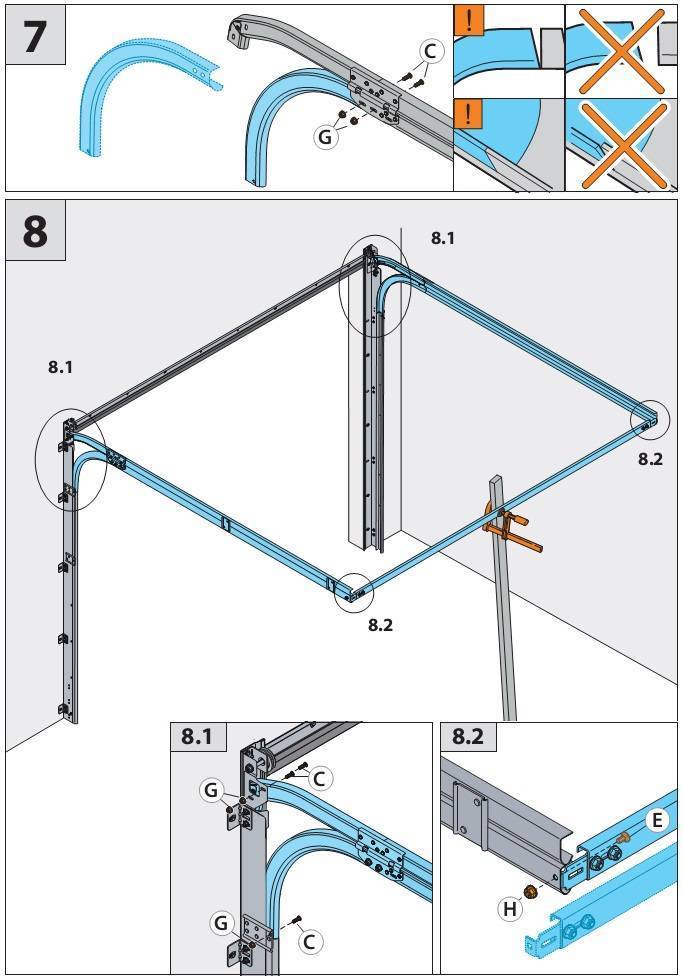

Установка каркаса

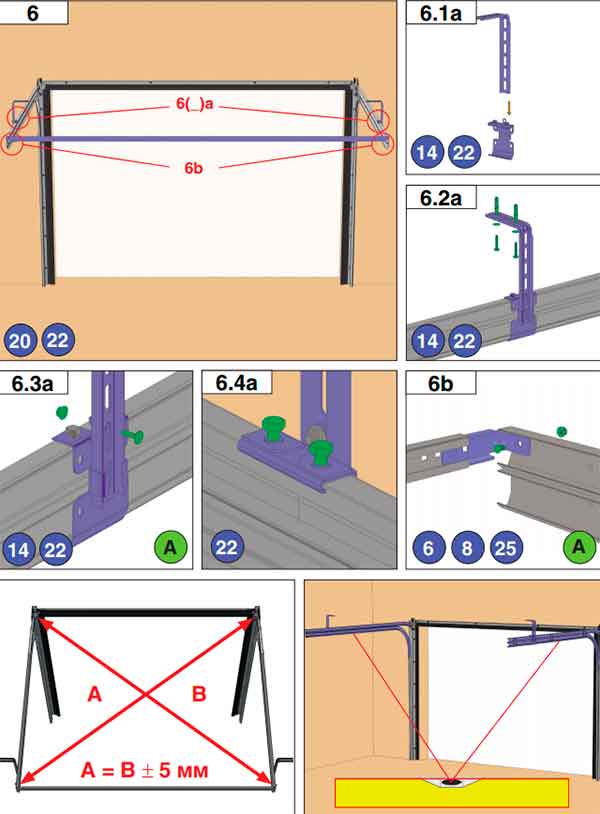

Распаковывают и раскладывают детали, изучают пошаговое руководство по монтажу. В проеме размечают положение вертикальных створок, чтобы промежуток от торца до направляющих был не больше 30 мм. Нижний элемент полотна располагают так, чтобы бока равномерно совмещались с краями проема. Проверяют горизонтальность и вертикальность.

На профилях отмечают место фиксации створки, делают отверстия под дюбели, устанавливают опорные элементы по две стороны пролета. Горизонтальные прогоны крепят с помощью уголков на болтах с гайками, их соединяют с вертикальными деталями.

Сборка и монтаж панелей

Вначале производится сборка панелей и торсионного механизма

В теле панелей предусмотрены отверстия, что упрощает сборку. Нижнюю плиту ставят на саморезах, которые вкручивают в угловые крепежи и петли. Кронштейн фиксируют на 5 – 7 метизов, для петель достаточно двух. На средний сегмент ставят петли и держатели

Внимание уделяют верхней плите, т. к здесь будет смонтирован угловой крепеж и роликовые опоры. Вверху также планируется фиксация щеточного нащельника

Качественные крепления предупредят обрыв сегментов. Постепенно раму заполняют панелями так, чтобы не было щелей между ними, а также между верхним сегментом и притолокой

Вверху также планируется фиксация щеточного нащельника. Качественные крепления предупредят обрыв сегментов. Постепенно раму заполняют панелями так, чтобы не было щелей между ними, а также между верхним сегментом и притолокой.

Монтаж торсионного механизма

Устройство устанавливают в кронштейны на концах, затем подшипник надевают на ось, туда же помещают пружину, составленную из двух частей. В боку барабана сверлят отверстия для монтажа троса, концы пропускают в отверстия, а сам трос наматывают на тело барабана, крепят болтовым соединением.

На хвостах троса делают петли, их помещают в карман кронштейна, фиксируют скобами, дальше регулируют натяжение. Пружины регулярно контролируют, осматривают тросы, чтобы они не обрывались и не заклинивались.

Этап 4. Установка секционных ворот

https://www.youtube.com/watch?v=GsUmF-ABH9Q

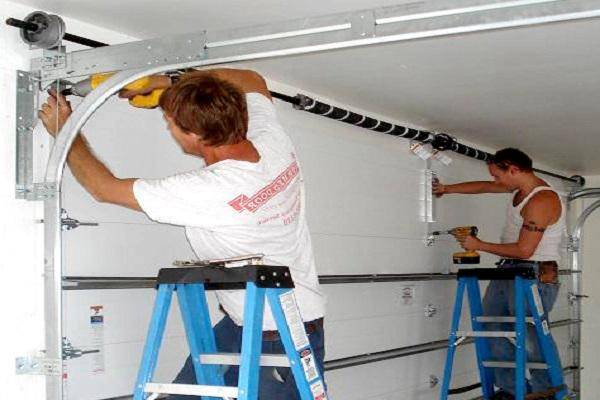

Установка гаражных секционных конструкций представляет собой следующий процесс:

удалить, укрепить существующее покрытие, если оно не отличается прочностью;
проверить горизонт пола (погрешность допускается не превышающая миллиметра);
нанести разметку в той области, где будут закреплены направляющие;
зафиксировать вертикальные профили, крепящиеся с помощью саморезов монтажного типа с длинной ножкой;
беря во внимание полосы, расположенные вертикально, ставят направляющие горизонтального типа. Рельсы должны стоять строго с соблюдением прямого угла, иначе полотно просто не поднимется;
собрать панели (если они не были поставлены в готовом виде), тщательно измерять все параметры, чтобы не допустить дальнейшего возникновения перекосов

При необходимости осуществления выравнивания, применять разного размера металлические прокладки. Дощечки, монтажную пену использовать строго запрещено;
прикрепить управляющие элементы, подъемный механизм (предварительно изучить инструкцию, представленную производителем);
проверить точность сделанных измерений;
когда панели установлены, зафиксировать другие элементы;
установить пружины, определяющие процесс функционирования воротной группы;
зафиксировать ограничители.

Когда речь идет об установке системы, имеющей возможность автоматически осуществлять управление конструкцией, понадобится монтаж привода, работающего от электрической сети. Чтобы правильным образом выполнить все монтажные работы, нужно предварительно изучить инструкцию, представленную производителем.

Монтаж

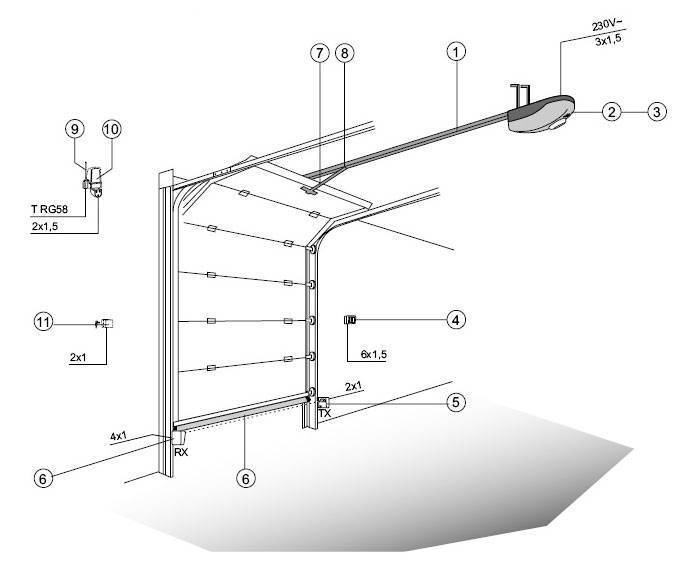

После установки секционных компонентов своими собственными руками занимаются монтированием электрического привода, который отвечает за открытие и закрытие ворот. Установка электропривода проводится в несколько этапов:

Сборка конструкции. Сначала собирается механизм и его направляющий привод. При выполнении сборки следят за тем, чтобы все компоненты были использованы.
Установка направляющей. Ее монтируют в центральной части потолка и закрепляют шурупами. Работу следует контролировать уровнем, чтобы балка была ровно установлена.
Монтаж привода. Собранный привод крепится к потолку с помощью крепежных кронштейнов навесного типа.
Проверка. Последним этапом установки электропривода является проведение проводки. Все провода располагают в нижней части стенки и в потолке.

Отрицательные стороны

Толкают предмет, расположенный перед воротами – требуется специальная зона.
Важно, чтобы имелась притолка.
Очень высокая цена относительно других видов ворот.

Идеальных вещей не существует, но если сравнить этот вариант с остальными, то он явно выигрывает. На него можно положиться и не беспокоиться, что система выйдет из строя или первый же грабитель оставит владельца без его автомобиля. Этот вариант имеет массу преимуществ, к тому же при его заказе не потребуется никаких дополнительных вложений на важные дополнительные услуги, способные поддерживать гараж в хорошем состоянии.

Подъемно-поворотные ворота для гаража, цена на которые в весьма бюджетна, пользуются большой популярностью. Они просты в управлении, хорошо сохраняют тепло и устойчивы к износу. Главная особенность конструкции — максимальная прочность при минимальном весе. Все модели, которые представлены в нашем ассортименте, безупречно работают в течение многих лет. Доставка заказа осуществляется как в Москву, так и в любые районы Подмосковья.

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
Если не приобреталось готовое изделие, следующий этап – сборка панелей

Тут важно провести грамотные замеры, чтобы не было перекоса.
На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя

В целом, эта процедура, при точном следовании правилам, не доставит труда.
В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.

Требования к проему и его подготовка

Крепление секционного заграждения требует соблюдения таких требований от проема:

наличие несущей способности конструкции;
достаточное количество места по сторонам;
ровный проем.

Каждое требование нужно разобрать по отдельности.

Несущая способность и способы ее корректировки

Когда стеновая поверхность гаража, где будут крепить секции, сложена из кирпича, шлакоблока, бетона, ракушника, можно крепить направляющие рельсы. Здесь понадобится приобретение дюбелей, анкеров.

Хуже ситуация обстоит с щелевым пустотелым кирпичом, пеноблоками. Эта конструкция отличается достаточной тяжестью, без дополнительной доработки, она стоять не будет.

Усиление существующего проема может проводиться двумя путями:

Из металлических уголков, к которым будет крепиться вся система. Такое устройство отлично держится, но отличается высоким уровнем финансовых затрат.
Оштукатуривание стен, с последующим закреплением направляющих именно в этот шов. Если ситуация выйдет из-под контроля, можно использовать химические разновидности анкеров. Такой вариант отличается дешевизной, однако и высокой надежностью он не отличается. Специалисты его применении не рекомендуют.

Усиление несущих показателей – это задача, к выполнению которой нужно отнестись со всей серьезностью. Несмотря на высокую стоимость качественных работ, следует помнить, что конструкция возводится на много лет, поэтому её надежность должна находиться превыше всего.

Когда гаражное помещение будет в дальнейшем отапливаться, нужно положить под уголки теплоизоляционный слой. Лучше всего здесь подойдет стекловолоконный картон. Несмотря на его малую толщину, он отлично удерживает тепло от вероятной утечки.

Если места для монтажа конструкции недостаточно

Иногда свободного пространства, необходимого для проведения монтажных работ, не достает по бокам или наверху. Когда притока отличается минимальным размером, не обойтись без монтажа фальшпанели. Она может быть произведена из того же сырья, что и секции. Крепят фальшпанель к несущей балке. Так снижается высота конструкции, зато возникает реальная возможность установки системы для стандартного движения ворот. Последняя отличается удобством проведения монтажных работ.

Боковая нехватка места часто возникает в гаражах, сделанных из металла. Корректировать размеры проема можно путем приваривания по периметру профильной трубы. Её сечение подбирают таким образом, чтобы иметь достаточно места по бокам и наверху.

Выравнивание проема и потолка

Поверхность, где будут идти работы, должна быть ровной. Стены вокруг входа, потолок, должны быть предварительно выровнены. Именно там фиксируют направляющую систему, она не приемлет нахождения вне ровной плоскости.

Чтобы установить её, нужно иметь полосу шириной в 210 мм

Важно, чтобы она не имела отклонений. Этот параметр относится к стандартной комплектации

Если планируется устройство иных систем, лучше брать ширину в 300 мм, чтобы иметь некоторый запас.

Выравнивают бетонные, кирпичные, блочные стены путем их оштукатуривания. Процесс проводят по заранее установленным маякам, они помогут проверить соблюдение уровня на всех поверхностях.

Правила эксплуатации подъёмных ворот

Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
Ролики, направляющие и механизм управления содержат в чистоте.
Во время подъёма или опускания створки нельзя находиться в зоне её движения.
Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
При ручном открывании створки движения должны быть плавными.
Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Проектирование и расчет стройматериала

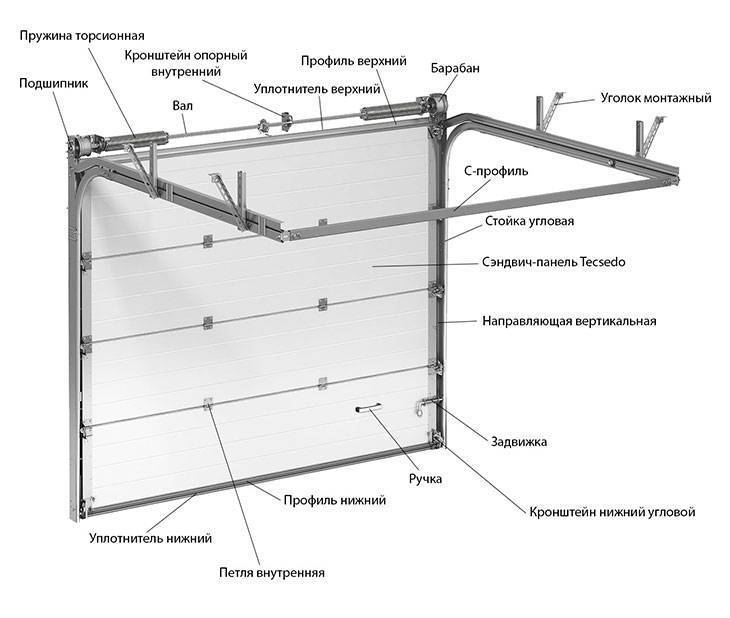

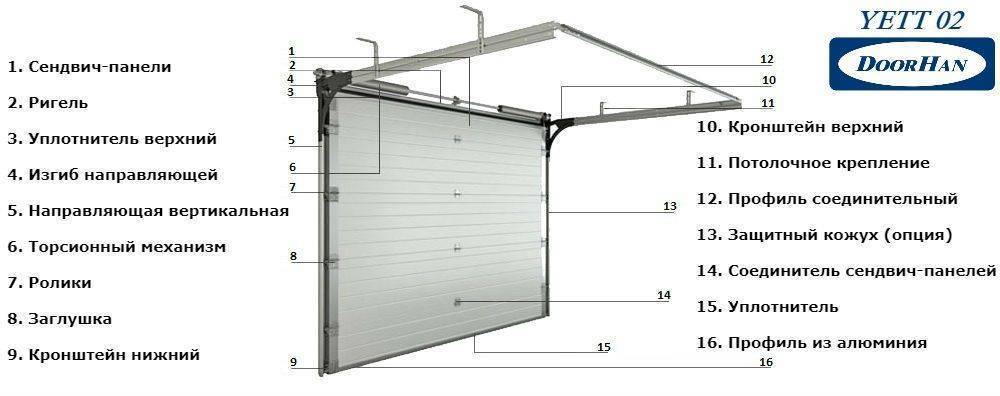

Чтобы смастерить секционное полотно, нужны сэндвич-панели, которые состоят из листов оцинкованного металла, утепленных между собой. В качестве материала для утепления можно взять разные утеплители. Так, на эту роль отлично подойдут пена или полиэстер. Если говорить о самих панелях, они производятся исключительно в промышленных условиях.

К слову, на предприятиях также наносится и само декоративное покрытие

Поэтому, если вы приняли решение самостоятельно сделать секционные ворота, вам необходимо особое внимание уделить проектированию и расчету строительных материалов

Так, например, стоит точно знать габариты транспорта, чтобы, согласно им, заказать ворота подходящего размера.
