Как ковать своими руками: разработка рисунка (схемы), техника сваривания (сварки), процесс изготовления
Прежде чем приступить к изготовлению кованых изделий, необходимо разобраться в технологии ковки. Этот процесс представляет собой специальную обработку металлической заготовки с целью придания ей нужной формы и размеров. Методика бывает холодной и горячей. Поскольку последняя является трудоемким дорогостоящим процессом, требующим особых навыков и инструментов, то рассматривается чаще именно холодный способ.
Справка. Независимо от выбранной технологии работы с металлом рекомендуется получить соответствующие навыки. Для этого начинающему исполнителю следует освоить операции ковки или уделить более значительное время приобретению знаний, в частности, пройти обучение кузнечному делу в учебном заведении, самостоятельно, на мастер-классах.
Данный процесс трудозатратный, он требует усилий и времени для опрессовывания, изгиба и другой обработки каждой отдельной металлической детали, чтобы обеспечить ей нужную форму. В конечном итоге она сваривается. По сравнению с горячим методом этот значительно проще. Главное преимущество заключается в необходимости приобретения одного станка для ковки и некоторых других инструментов, которые будут размещаться даже небольшой по площади мастерской. Изготовление предполагает обработку заготовок-полуфабрикатов.
Выбор металла
Для обработки подходит латунь, дюралюминий, сталь или медь. Наравне с этими металлами могут применяться их сплавы.
Инструменты
Следует запастись для изгиба под углом заготовки «Гнутиком», для ковки станком «Улитка», многими он изготавливается самостоятельно. Данное приспособление позволяет создавать спиралевидные детали.
Важно. Помимо базового инструментария для холодной ковки дополнительно используются станок для колец, «Твистер», «Волна», «Фонарик» и многие другие.. Процесс ковки
Процесс ковки
Вся работа разделяется на следующие этапы:
- Создание эскиза и выполнение точного чертежа для определенного декоративного элемента;
- Приобретение соответствующих заготовок;
- Сама сборка.
Эскиз, как и чертеж, может выполняться самостоятельно с помощью компьютерных программ или вручную, а также заказывается у профессиональных художников. С помощью создания проекта еще до начала работ можно произвести расчет количества требуемых металлических заготовок.
Эскиз кованых ворот и калитки
Главные элементы для холодной ковки:
- торсион – пруток с винтовым скручиванием по оси;
- кольца – производится из прутьев круглого или квадратного сечения;
- завитки – загибается в обе или в одну сторону в конце прута;
- лапки – определенная форма передается кончику металлического прута.
Чаще всего применяются такие технологии холодной и горячей ковки:
- закручивание(торсирование) – с помощью станка «Твистер» или вручную по оси скручивается заготовка;
- гибка – выполняется на «Гнутике». Допускается произвольный угол загиба;
- вытяжка – за счет уменьшения сечения заготовки увеличится ее длина посредством вытягивания.
После того, как все элементы созданы и подготовлены, они собираются согласно разработанному проекту вместе и закрепляются свариванием. Выполнение данных операций, а также покраска ковки требует наличия специального стола.
Важно. Использование метода холодной ковки для создания кованых ворот своими руками менее требует от мастера наличия особых навыков.
Размещение элементов ковки
Сегодня используют два варианта создания кованых декоративных деталей. Первый из них называют холодным. Необходимую форму металлу придают посредством выгибания без использования высоких температур. Стоят такие элементы недорого, ассортимент готовых изделий достаточен, чтобы при наличии минимальной фантазии достаточно эффектно украсить калитку и ворота. Среди минусов таких решений можно отметить меньшую в сравнении с кованными традиционным способом деталями износостойкость. Плюс — доступность, позволяющую создать оригинальную калитку при минимальных финансовых затратах.
Ассортимент штампованных кованых изделий достаточно широк
Горячая ковка дает возможность создавать по-настоящему эксклюзивные детали самых причудливых форм. Минус — сложность самостоятельного изготовления. Необходим не только солидный список оборудования, но и опыт, без которого витиеватая роза может превратиться в унылый бесформенный бутон. Стоить такое решение, заказанное у специалистов, будет в разы дороже, чем штампованные элементы, купленные в ближайшем магазине строительных материалов.
Создание оригинальных деталей посредством горячей ковки
Список элементов, которыми можно украсить и укрепить калитку из профнастила, обширен. Это:
- ажурные детали, размещаемые по углам калитки, в верхней, средней или нижней ее части;
- кованые колпаки, защищающие и одновременно украшающие бетонные, кирпичные, металлические опорные столбы;
- петли для крепления створки, задвижки, ручки, щеколды, подчеркивающие общую стилистику;
- декор верхней части калитки, ограждения или ворот, который не только украшает, но и защищает от доступа непрошеных гостей;
- кованый прут, который при умелом расположении на полотне калитки способен стать достойным ее дополнением.
Декорируя калитку ковкой, вы подчеркиваете собственный хороший вкус и делаете экстерьер дома гармоничным
Заранее подготовленные элементы выкладывают на горизонтальной поверхности, создавая необходимый рисунок. Крепятся детали при помощи сварки. После этого все детали и стыки, к которым они приваривались, тщательно шлифуются. Это делает конструкцию максимально долговечной. При необходимости процесс сварки повторяют. Металл обезжиривают, покрывают антикоррозийным составом, не пропуская ни единого шва
Поверхность каркаса и кованых деталей необходимо покрасить, уделяя особое внимание завиткам и хомутам
Разновидности кованых калиток: фото различных конструкций
Конструкции, которые используются для проходов в воротах и изгородях, классифицируются по нескольким параметрам. В первую очередь по материалу, из которого они изготовлены. А также данные приспособления дифференцируются по признаку, подчеркивающему, насколько они являются просматриваемыми. Не стоит забывать и об их габаритах. По степени просматриваемости встречаются изделия:
- открытые;
- закрытые.
Сквозь открытый тип кованой калитки можно видеть, что находится на участке

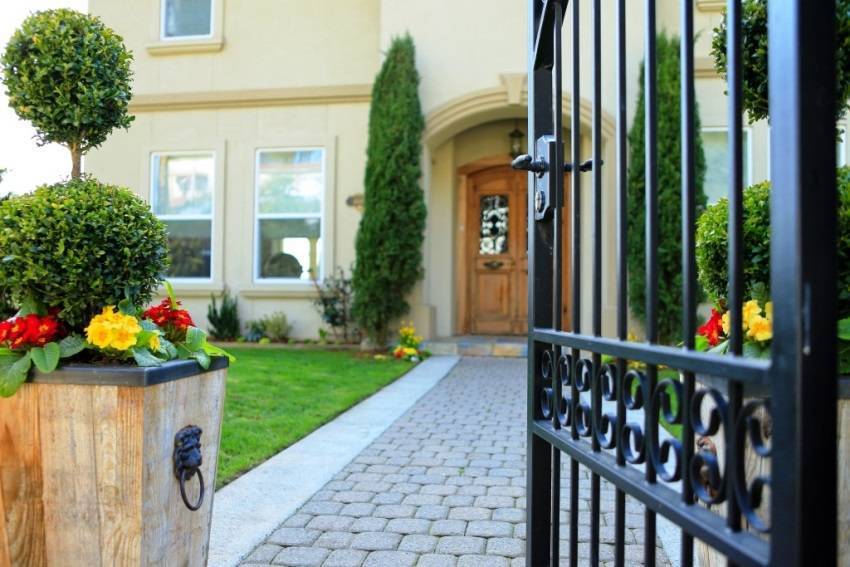

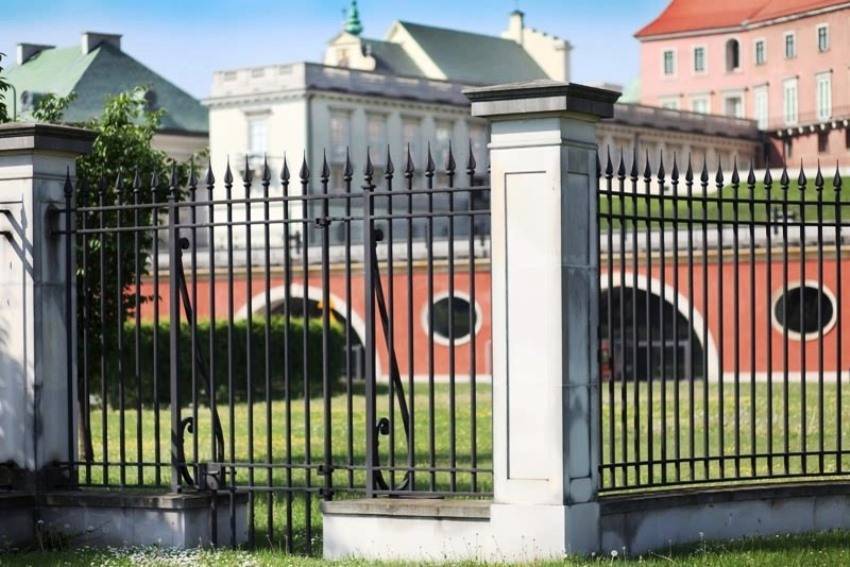

Открытые калитки. Такие кованые конструкции еще называют сквозными. Это объясняется довольно просто: они не являются сплошным полотном. Состоят такие модели из металлических прутьев, которые не имеют связующего экранирования, поэтому сквозь них просматривается территория участка. Фото кованых калиток такого типа позволяют оценить их изящность и оригинальность.

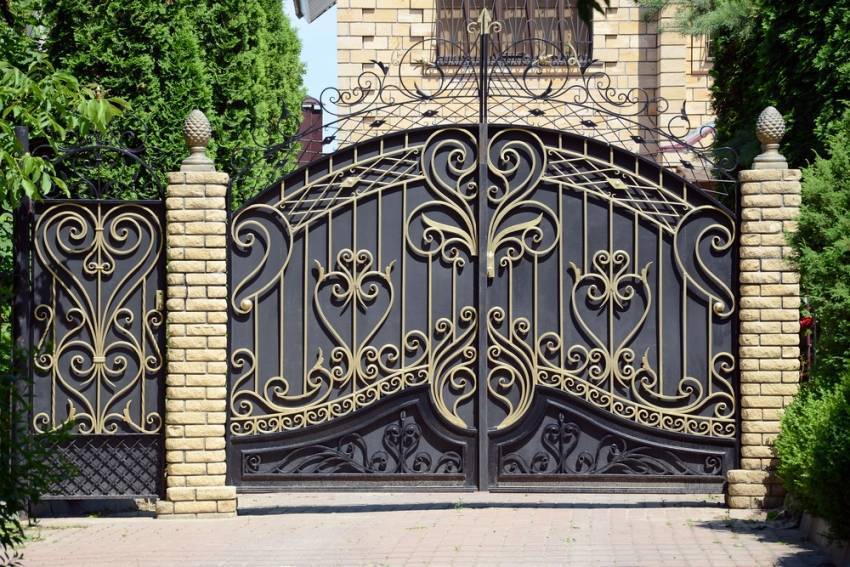

Закрытые конструкции. Помимо кованых металлических элементов, глухие калитки включают в себя защитное листовое покрытие. Материалом для экранирования таких створок может служить обычный металлический лист любой фактуры.
Закрытый тип кованой калитки не дает посторонним заглянуть на участок
Преимущество глухих створок является очевидным: они защищают территорию от взглядов прохожих. Этим обуславливается популярность данной разновидности калиток. Фото кованых изделий такого типа дают возможность рассмотреть их в естественных условиях на месте монтажа. Это позволяет принять правильное решение и не ошибиться во время заказа конструкции.
Комбинированные калитки. Такие изделия сочетают в себе особенности двух предыдущих типов. Чаще всего комбинированные калитки имеют глухую конструкцию с открытой частью снизу, которая украшается ажурной ковкой. Однако сквозная часть может располагаться и в верхней зоне.
Кованые калитки коминированого типа сочетают в себе элементы открытого и закрытого варианта
Виды калиток по функциональному назначению и габаритам
Классифицируются эти изделия и по их функциональному назначению, в соответствии с чем их можно дифференцировать на 2 типа:
- для входа;
- для въезда.
Ширина кованой калитки может быть более 3-х метров
Ширина входных устройств традиционно меньше тех, что используются для проезда. Как правило, этот параметр не превышает 1,5 м. Въездные конструкции могут иметь ширину до 3 м (иногда больше – в зависимости от необходимости). Кованые ворота и калитки для частного дома также классифицируются по своей высоте. По данному показателю калитки подразделяются на следующие виды:
- низкие – не более 1 м;
- средние – от 1 до 1,8 м;
- высокие – более 1,8 м.
Открытая калитка лучше всего смотрится с забором такого же типа
Глухие варианты изделий гармонично смотрятся в сочетании с такими же заборами. Причем это не означает, что такие ограждения имеют меньшую презентабельность. Их можно украсить художественной ковкой, однако такие элементы необходимо грамотно расположить на полотне. Цветовая гармония в этом случае также важна. В свою очередь, открытые модели калиток хорошо сочетаются с такими же оградами. Для того чтобы научиться распознавать и правильно применять разные модели этих конструкций, рекомендуется изучить фото ворот с калитками.
Рекомендации по уходу
Удобство металлической кованой калитки как раз и заключается в том, что уход за ней минимален. Однако это отнюдь не означает, что можно один раз установить дорогое ограждение и абсолютно забыть о нем на полвека. Главная «болезнь» любого металлического изделия – коррозия. Не забывайте хотя бы раз в три-четыре года (или чаще – все зависит от климата) зачищать прутья, обезжиривать поверхность и красить ее специальной краской с антикоррозийными элементами.
Особое внимание стоит уделять петлям, на которых держатся створки, постоянно находящиеся в движении. Их нужно регулярно смазывать маслом, чтобы они не скрипели и не изнашивались раньше времени
Лучше купить специальное средство для металлических изделий.
Последняя рекомендация по уходу – укреплять раз в 5 лет грунтовое или бетонное основание, к которому изначально крепилась кованая калитка. Достаточно массивная конструкция может проседать: если за этим не следить, она может просто перестать открываться, начать задевать землю.
Изготовление калитки
- Изготавливаем каркас из стальной трубы. Счищаем с нее грязь, ржавчину, следы старой краски, используя металлическую щетку или болгарку со специальной насадкой.
- С вертикальных торцов срезаем углы, а поперченные элементы подрезаем под углом 45°.
- Прикладываем посередине конструкции балку, строго перпендикулярно боковым опорам.
- Завариваем все детали конструкции.
Чертеж: размеры калитки из профнастила
- Зачищаем следы сварки и обрабатываем корпус антикоррозийным составом.
- Затем калитку грунтуем и окрашиваем краской.
- При помощи саморезов или клепальной машины обшиваем калитку профнастилом.
- С внутренней стороны калитки, на высоте 90 см от земли, устанавливаем задвижку, закрепляя саморезами.
- Привариваем к опорным столбам петли и навешиваем на них калитку.
- Для того чтобы створка открывалась в одну сторону, на вторую опору устанавливают отбойник. Чтобы определить его расположение, торец калитки смазывают составом, который оставляет следы. Затем закрывают калитку, там где останутся отметины и нужно вешать отбойник.

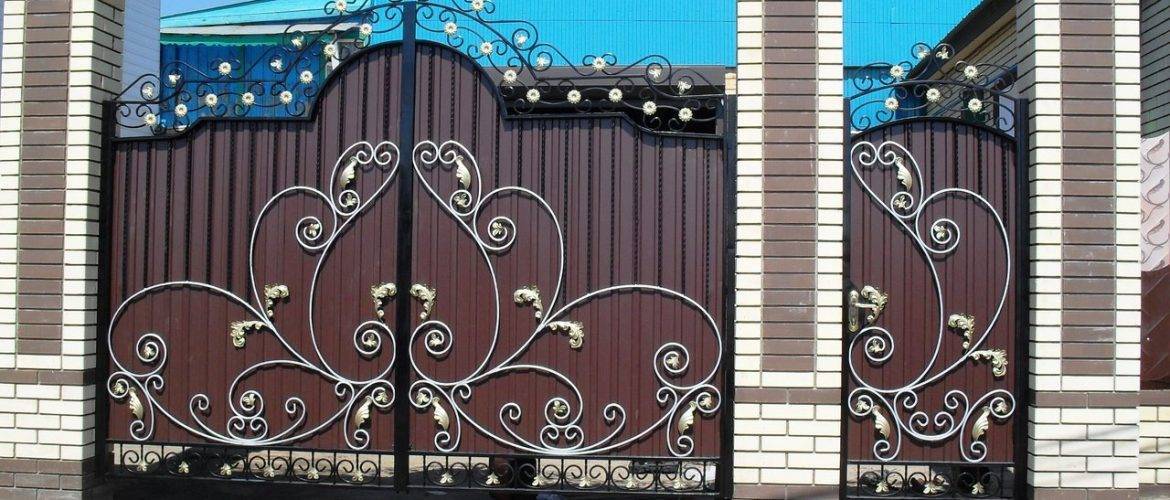

Ворота из профнастила с элементами ажурной ковки
Декорируем стальную конструкцию при помощи кованых элементов, приобретенных в магазине. Подчеркнуть изящество конструкции помогут светильники в кованом корпусе. Все элементы привариваются при помощи сварки.
Ворота из профнастила смотрятся дорого, прослужат долго, а установить из самостоятельно очень просто. Элементы ковки придают конструкции фешенебельный вид. При этом ворота не требует особого ухода и больших вложений для изготовления.
Преимущества и недостатки
Для изготовления ворот многие пользуются профнастилом, потому что это современный материал, а в сочетании его с элементами ковки можно создать совершенные конструкции ограждений. К тому же он имеет больше плюсов, чем минусов.
Преимущества:
- Красивый внешний вид.
- Легкость.
- Долговечность.
- Прочность к определенному уровню механических воздействий, устойчивость к огню.
- Не требует особого ухода.
- Поддается самостоятельному монтажу.
- Имеет антикоррозийное покрытие, устойчив к влаге и другим воздействиям окружающей среды.
- Большой выбор цвета, марок и дизайна.
- Доступная цена.
Недостатки:
- Профиль способен деформироваться при сильном ударе, его можно прорубить топором.
- Если нарушить антикоррозийный слой, полотно начнет разрушаться под воздействием влаги.
- Облупившаяся краска, вмятины и царапины могут испортить внешний вид покрытия.
- Профнастил способен сильно нагреваться от солнца.
- Материал достаточно шумный при ударе.
Как сделать кованую калитку своими руками
Первым шагом к созданию собственного шедевра является подбор эскиза. Его можно придумать самостоятельно или подобрать уже готовый в одном из каталогов. Проще всего воспользоваться уже готовым эскизом или фотографией изделия. После того как определился внешний вид калитки, можно приступать к покупке материала для нее. Для рамы лучше всего использовать квадратную профильную трубу с сечением 30 х 20 мм.
Прутья основы можно сделать из более толстого материала, а мелкие завитушки из квадратного прута небольшого сечения. Для одиночных завитков и барокко идеально подойдут металлические полоски с размером в 12 х 6 мм. Все это можно купить на любой металлобазе или в специализированном магазине.
- Для нарезки прута и профильной трубы лучше всего использовать болгарку со средней мощностью. Она компактна и не слишком тяжелая для работы.
Разрезая своими руками пустой внутри профиль или металлическую трубу, необходимо их проворачивать. Так срез получится с ровными краями.
- Если калитка будет иметь изогнутую верхнюю планку каркаса, то эту часть профиля следует изогнуть в устройстве, которое называется трубогибом. Но при этом надо помнить, что края остаются ровными с обеих сторон более чем на 10 см. Поэтому длину трубы нужно брать немного длиннее нужного размера.
- Когда все детали каркаса будут подготовлены, можно приступать к его сборке. Это делается на столе или любой ровной поверхности. Разложив все детали, аккуратно сварить их в одну конструкцию.
- Если нет возможности распечатать рисунок узора из выбранного эскиза в натуральную величину, то придется нарисовать его на ровной поверхности. Так, при помощи веревки можно точно измерить, какая длина металлического прутка расходуется на каждый завиток.
Красивый оригинальный кованый узор калитки
Кованый узор калитки задекорированный под старину
Сделать кованые калитки самостоятельно можно, но этот процесс требует терпения, некоторой сноровки и навыков работы с металлом. Поэтому гораздо проще воспользоваться другим способом.
Вариант кованого узора калитки из профильных труб
Устанавливаем кованые ворота
Кованые калитки в отличие от обычных калиток из профнастила или дерева имеют значительный вес и оказывают порядочную нагрузку на столбы. Поэтому, чтобы со временем не случилось перекоса, ведь в таком случае она перестанет исполнять свои функции и потеряет привлекательность, для кованой калитки нужна крепкая и надежная основа.
Бетонирование столбов
Кованую калитку можно навесить на бетонный или металлический столб из трубы большого диаметра. Первым этапом будет рытье ямы в намеченном месте. Это можно сделать лопатой, но гораздо удобнее использовать садовый бур подходящего диаметра.
Конструкция и размеры кованых ворот для самостоятельного изготовления
Глубина отверстия зависит от типа грунта и глубины его промерзания. На дне ямы делается дренажная подушка из песка и щебня. После этого столб выставляется вертикально в яму, а все свободное пространство отверстия засыпается щебнем или битым кирпичом.
На этом этапе надо проверить вертикальность столба, чтобы не было перекоса. Это делают при помощи строительного уровня или отвеса. Выставленный столб заливают цементно-песочным раствором, который замешан в соотношении 1:3. Время застывания бетона — около трех суток. Роскошно смотрятся калитки со столбами из камня. Такие опоры даже обычному забору из профнастила добавят изюминку и красоту. Ставить их надо обязательно на фундамент и армировать металлическими прутами.
Пример кованой калитки со столбами из камня
Кованые калитки и ворота всегда будут модным и красивым дополнением к ландшафтному дизайну любого участка. И совсем необязательно копить деньги, чтобы поставить их на своем участке. Их можно сделать своими руками, если есть желание и хотя бы небольшие навыки работы с металлом.
Какой декор могут иметь кованые калитки: фото распространенных конструкций
Выбор декора калитки является очень важной задачей, так как изделие должно не только сочетаться с изгородью или воротами, но и гармонично вписываться в ландшафт участка. Безусловно, в первую очередь стоит определить, какого типа будет монтироваться конструкция
Открытые варианты выглядят более изысканно за счет своей легкости. Они украшаются классическими коваными элементами, а также могут иметь сложный узор.
Конструкции сквозных типов калиток могут быть самыми разными
Сквозные решетчатые изделия подразделяются на несколько типов в зависимости от того, какой вид решетки был использован при их формовке. Сегодня распространены конструкции, решетчатая структура которых представлена геометрическими фигурами. Это могут быть прямоугольники, квадраты, а также ромбы и круги. Отдельно стоит отметить, что существуют калитки, которые имеют нетрадиционное оформление. Фото ворот и калиток с различными решетками позволяют осуществить правильный выбор конструкции.
Решетчатые изделия классифицируются еще по одному признаку – декорированию верхнего сегмента. Верхушка может быть ровной или иметь рельефную поверхность. А также ее нередко украшают различными фигурными элементами (например, дугами или пиками). Отечественный рынок предлагает большое разнообразие моделей, отличающихся по декору (это подтверждают фото ворот с коваными калитками). Цена этих изделий зависит от замысловатости рисунка и количества материала.
На кованые калитки нередко устанавливают замки, камеры видеонаблюдения и другое оборудование
На калитку можно устанавливать различные замки. Чаще всего используются механические устройства, однако электрические разновидности также встречаются. Кроме этого, такие конструкции нередко оснащаются дополнительными элементами, позволяющими упростить их применение и увеличить степень защищенности. Например, большой популярностью пользуется система видеонаблюдения.
Следует сказать о том, что данные конструкции часто оснащаются фонарями, которые обеспечивают необходимое освещение. Популярностью пользуется и различное оборудование для слежки, такое как камеры и датчики движения.
На калитки из кованого металла также устанавливают осветительные приборы
Расчет материала
Подбор эскиза является первым и самым обязательным шагом. Можно найти готовый (фото, эскиз из интернета) или сделать самому. И только после покупайте необходимый материал. Это убережет вас от ошибок и неправильного расчета.
Для начала нам нужен размер проема. Разделите ширину на коэффициент 1,60, и вы получите оптимальную высоту. Для ворот с изогнутой формой в верхней части рассчитывайте площадь по верхней точке изгиба.
Стоимость материала вы найдете посредством перемножения площади и стоимости 1 м 2 выбранного полотна.
Хорошая труба – профильная квадратная. Материал для прутьев основы должен быть толще, а квадратный прут с небольшим сечением подойдет для маленьких завитков, полоски 12×6 мм – для завитков в стиле «барокко».
Полное самостоятельное изготовление кованых ворот
Профессиональный уровень. Все кованые элементы (завитки, спирали, пики) изготавливаются своими руками.
Инструменты и материалы
- Профильная труба (лучше толстостенная).
- Схема монтажа.
- Печь/горн.
- Электросварка.
- Различные молоты и молотки.
- Листовой металл.
- Все для сварки (газовой).
- Тиски.
- Четырехугольник.
- Чертеж.
- Наковальня.
- Клещи.
- Небольшие тисы.
- Станки для гибочных работ.
- Сварочный аппарат.
- Пробои.
- Болгарка.
Станки для гибочных работ (холодной ковки)
Стоит несколько слов сказать о холодной ковке. Этот способ, конечно, более сложный, чем изготовление кованых ворот из готовых элементов. Тем не менее при наличии оборудования создать кованые элементы можно без особой технической подготовки. Для этого понадобятся гибочные станки. Они бывают разные. Каждый служит для изготовления определенного типа элемента.
Станок | Описание |

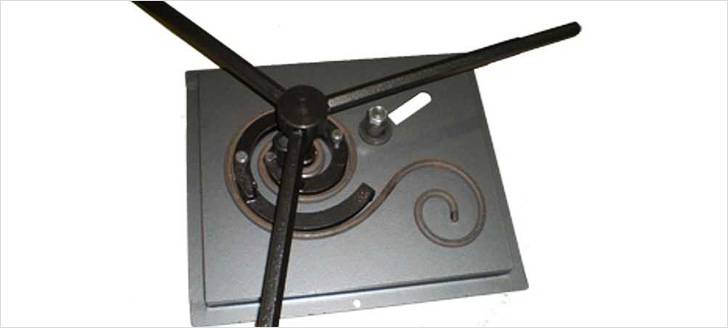

Станок «Улитка» применяется для изготовления завитков. Заготовки довольно легко обрабатываются и закручиваются по очереди с каждой из сторон. | |
На «Эксцентрике» лучше всего делать острую пику. | |
«Торсион» подойдет для спиралей. Если таким способом вы будете изготавливать пики, то имейте в виду, что все прутья прокручиваются одинаковое количество раз. Это необходимо, чтобы они выглядели идентично. | |
«Фонарик» несколько тонких круглых прутьев закрепляются вместе, и путем вращения получается заготовка, напоминающая фонарик. | |
«Гнутик» позволяет согнуть заготовку под любым углом. | |
«Волна» с его помощью можно сделать заготовку в виде волны. |
Новичку первых трех станков хватит за глаза. В принципе, можно обойтись даже одной «улиткой». Остальные станки стоит приобретать или изготавливать тем, кто уже имеет опыт в изготовлении кованых элементов и занимается этим постоянно.
Выбор забора
Следует определиться с внешним видом готового изделия. В этом Вам обязательно помогут мастера, которые, собственно, и будут далее воплощать в реальность Ваши пожелания.
Типы кованых заборов по методу изготовления
Сварочная сборка — метод, при котором забор собирается путем сваривания готовых элементов. Кованые (чаще штампованные) элементы для забора подбираются по готовому эскизу. Такой вариант точно не будет уникальным, но при этом не потеряет ни своей надежности (при условии качественной сборки и установки), ни эстетичности (при грамотном выбор модели). Кроме того, это будет самый бюджетный вариант.
Традиционная ковка — забор, собранный этим методом, может быть уникальным, и за это придется заплатить соответственно. Непосредственно ковка, каким бы способом она не выполнялась, требует большого мастерства и сил кузнеца, и оценивается намного выше сварочной сборки. Кроме того, на такую работу кузнецу требуется достаточное количество времени.
Ковано-сварной метод на сегодняшний день самый распространенный. Он доступен большему количеству потребителей и по времени изготовления, и по стоимости.

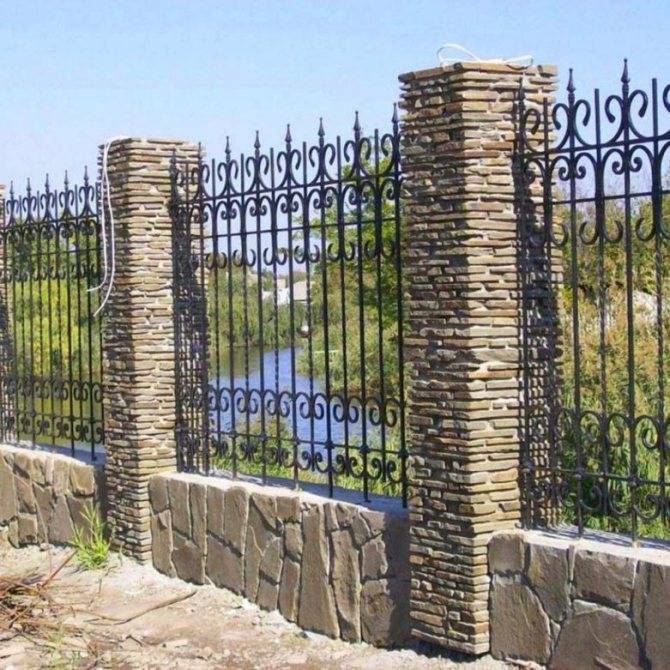

Виды кованых заборов
При выборе общего вида ограждения главную роль играет его назначение. Если заказчику важнее эстетика, то секции можно оставить открытыми.
Но при этом все происходящее на огороженной территории станет доступным глазу прохожих.
- Открытые секции. Такой вид чаще применяется при огораживании парковых территорий или госучреждений. В частных случаях более целесообразным будет закрытый вариант.
- Кованый забор с проф настилом обычно предпочитают частные заказчики. При этом можно подобрать любой подходящий цвет листа, на фоне которого ковка будет смотреться наиболее выигрышно.
- Кованый забор с поликарбонатом — нечто среднее. Создается иллюзия открытости, но при этом все, происходящее на закрытом пространстве, будет скрыто от посторонних глаз. Цветовая гамма листа также на выбор покупателя.
Установка
При монтаже готового изделия, как и в начале любого строительства, главное — основа, фундамент. Следует четко разметить территорию, где планируется установка, подготовить место под опорные столбы, к которым будут крепиться секции, просчитать их точное количество, размеры (при отсутствии общего стандарта).
Тщательно проведенная подготовка станет залогом легкой и быстрой установки.
Вариантов монтажа несколько. Но самым технически правильным будет заливка фундамента с установкой и обязательной фиксацией опор, на которые, собственно, и будут крепиться секции.
При совмещении стальных частей с кирпичными или бетонными столбами (колоннами) в процессе кладки оставляются закладные, с помощью которых эти секции впоследствии крепятся.
После установки всех секций сварочные места обрабатывают антикоррозийным раствором, затирают герметиком и закрашивают (все изделие устанавливается в уже окрашенном виде), на столбы ставятся «заглушки», которые не позволяют проникать влаге внутрь.
Если ковка — Ваш выбор
Если, продумав различные варианты исполнения забора, Вы остановились на кованом, то есть основные моменты, которым стоит уделить особое внимание
- Решить, что для Вас важнее — эстетика или защита.
- Определить для себя ценовую категорию.
- Учитывать тяжесть готовой конструкции при определении территории установки.
- Не экономить на краске (хорошая быстро краска окупится).
- Тщательно продумать, насколько открытой для посторонних глаз должна остаться огороженная территория.
Но самое главное — выбрать достойного, проверенного исполнителя. В этом случае красота, единожды Вами выбранная, очень долго будет радовать глаз и вызывать восхищение окружающих.
