Печи для гаража: экономное тепло из подручных материалов

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

предельная масса – 30 кг;
вместительность – до 12 л;
стандартный размер – 70x50x30 см;
средний расход топлива – 1 л/час;
диаметр трубы вытяжки – 100 мм.

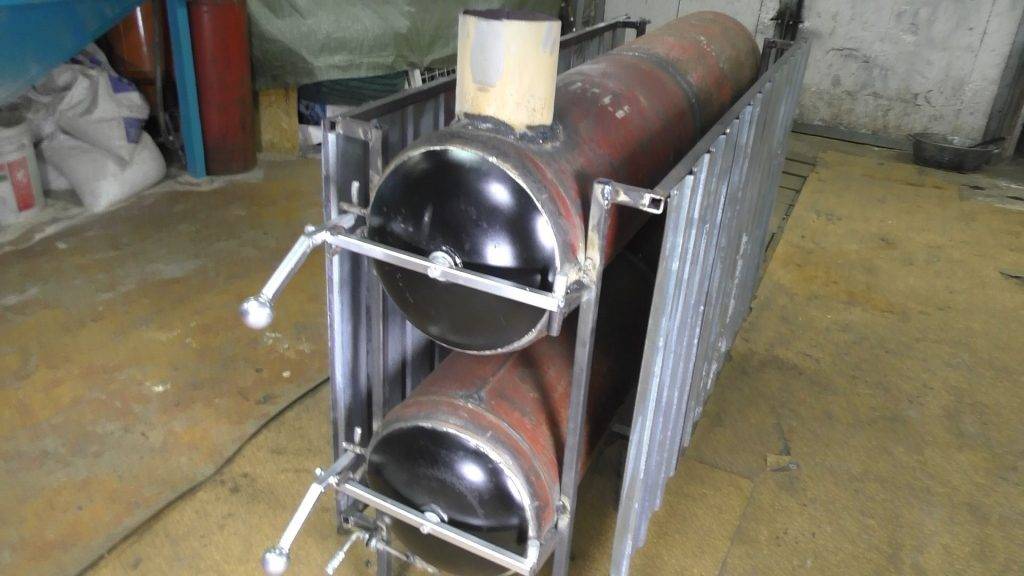

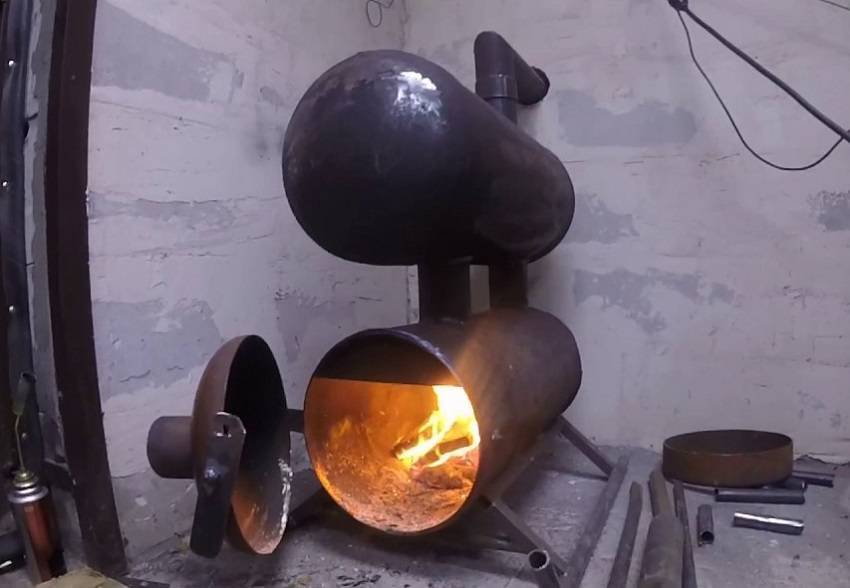

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

труба из стали;
две металлические емкости;
стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

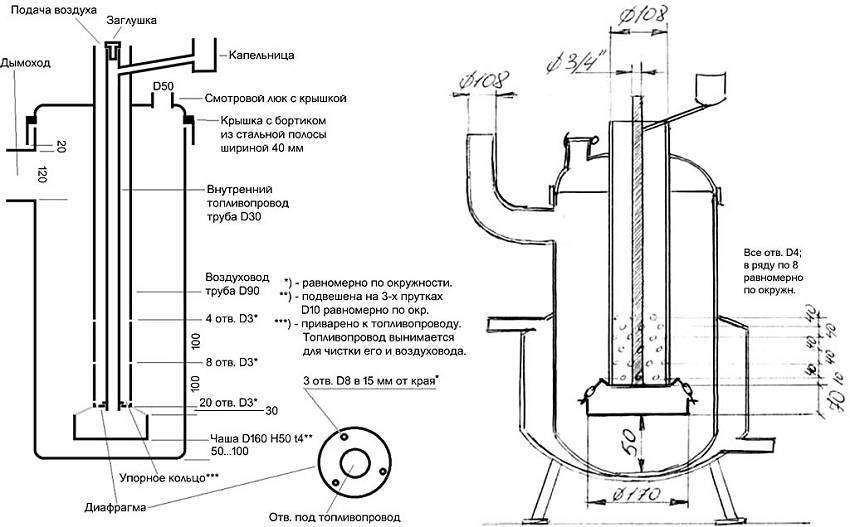

Последовательность изготовления печки в гараж, функционирующей на отработке

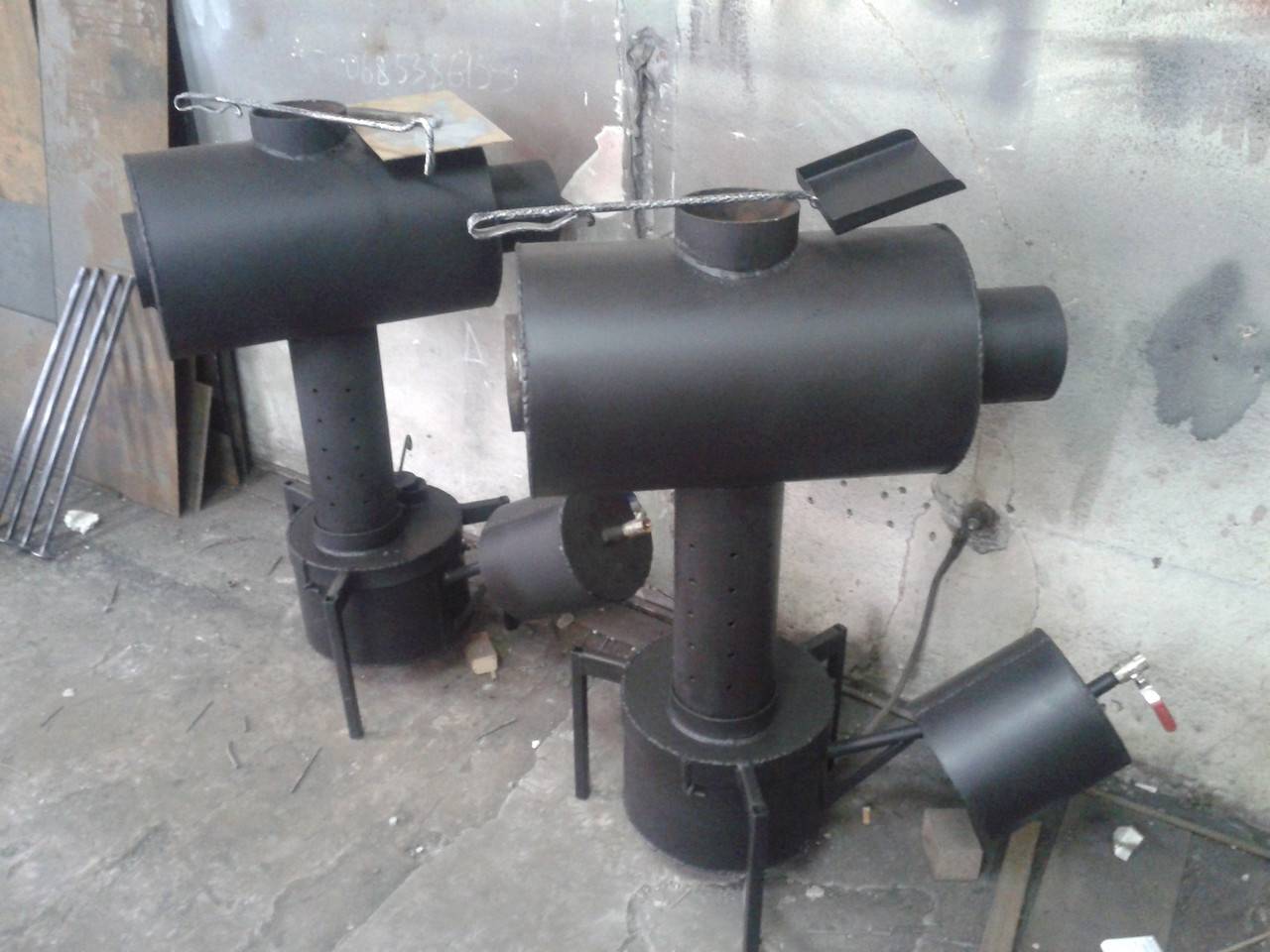

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
Приваривание патрубка на верхней емкости.
Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

очень длинный дымоход, который должен быть не менее 4 метров в высоту;
требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Отопление гаража газом

Очень практичным и весьма экономичным будет использование для отопления гаражного помещения газа. Совместно с ними работают специальные тепловые генераторы. При этом можно использовать метан, бутан или пропан, классический природный газ.

Чтобы самостоятельно собрать газовое отопление гаража своими руками, следует учесть несколько значимых особенностей проведения работ:

Установку газового баллона необходимо производить в специальном надежно утепленном шкафу
Даже если помещение небольшое, придется постараться и отвести для установки требуемого оборудования защищенный уголок
Если отапливаться гараж будет нечасто, следует рассмотреть другие варианты

Одно из преимуществ газового отопления – доступность оборудования на рынке и стоимости теплоносителя, который является одним из самых дешевых видов топлива.

Немного о пожарной безопасности

Обустраивая отопление гаража собственными руками, обязательно придется учесть очень важное требование – соблюдать все правила безопасности. Любое оборудование является пожароопасным и может послужить причиной серьезных последствий. Самое важное требование – надежная защита всех близлежащих поверхностей

Особенно это важно при прохождении через стену или крышу дымоходной трубы

Самое важное требование – надежная защита всех близлежащих поверхностей. Особенно это важно при прохождении через стену или крышу дымоходной трубы. Чтобы устранить ее соприкосновение со строительными конструкциями, рекомендуется сделать специальную гильзу на основе минеральной ваты

Деревянные или гипсокартонные участки придется оградить металлическим щитом. Все зазоры компенсируются асбестовым шнуром

Чтобы устранить ее соприкосновение со строительными конструкциями, рекомендуется сделать специальную гильзу на основе минеральной ваты. Деревянные или гипсокартонные участки придется оградить металлическим щитом. Все зазоры компенсируются асбестовым шнуром.

Следует учесть прочие советы:

Если используются котлы отопления, закрывать заслонку для регулирования тяги необходимо лишь в тех случаях, когда топливо полностью выгорит и дотлеет
Нельзя держать в гараже легковоспламеняющиеся вещества, особенно если они располагаются неподалеку от отопительного оборудования
Обязательно следует разместить в помещении огнетушитель или прочие средства тушения пожаров
Если отопительная система работает постоянно или гараж располагается в непосредственной близости от дома – рекомендуется оборудовать противопожарную сигнализацию
Не стоит просушивать на отопительных приборах любые вещи, особенно различные ветоши, которые могли контактировать с горючими жидкостями
Хранение газовых баллонов разрешается исключительно выше уровня половой поверхности
На ночь оставлять включенным отопление не рекомендуется

Подключение электрических нагревателей

Наиболее аккуратно и грамотно необходимо продумать отопление электрическими обогревателями. Если их мощность слишком велика, проводка и счетчик не способны справиться с нагрузкой – придется остановить собственный выбор на более слабом оборудовании. Можно проложить новую проводку, однако подобное переоборудование гаража будет слишком дорогостоящим.

Рассмотрим некоторые особенности подключения электрических обогревателей в гаражном помещении:

Минимальное рекомендуемое сечение провода – 2.0 мм, при этом предпочтение рекомендуется отдавать меди
Использовать переносной кабель для подключения электрических обогревателей нежелательно. Если в этом есть необходимость, его длина не должна превысить 5 м
Однофазная электропроводка способна выдержать подключение электронагревателя мощностью до 2.5 кВт. Параллельное подключение 2-х и более устройств станет причиной понижения напряжения до 170 В, что может оказаться весьма опасным

Подводим итоги

Обустройство отопительной системы для гаражного помещения среднего размера, предназначенного для одного автомобиля, начинается со скромных 5-6 тысяч рублей и может достигать пары десятков. Каждый его владелец должен оценить рассмотренные варианты исходя из потребностей и пожеланий.

Чтоб сократить затраты на эксплуатацию оборудования, следует часть денежных средств потратить на утепление стен и потолком в помещении. Проведение работ следует осуществлять снаружи, иначе теплоизоляционный материал может стать причиной пожара.

Необходимо позаботиться об отсутствии дыр и щелей, через которые будет утекать драгоценное тепло. Утепление крыши лучше всего сделать при помощи керамзита, при этом позаботившись о надежной гидроизоляции. Для стен используют пенопласт толщиной до 10 мм или минеральные негорючие ваты.

Кирпичная печь – классика жанра

Для стационарной конструкции потребуется место с минимальным размером 2×3 кирпича. Лучше всего разместить кладку у задней стены гаража, там же нужно сделать отверстие в крыше для дымохода.

Для кладки потребуется:

огнеупорный кирпич;
цемент;
печная глина;
мелкий песок;
шамотный порошок;
емкость для раствора, инструменты.

Помимо основных материалов нужно купить дверцы для топки и зольника, колосники, дымоходную задвижку и трубу. Для умельцев, знающих принцип кирпичной кладки, вся процедура займет не более одного дня.

Если вы не имеете понятия о том, как класть кирпич, то доверьте это дело специалисту. Лучше всего планировать конструкцию кирпичной печи на стадии строительства гаража. В готовом помещении это занятие достаточно трудоемкое.

Видео: кладка кирпичной печи для гаража

Достоинства кирпичной печи: доступность материалов и топлива, простота эксплуатации.

Недостатки: без навыков кладки, лучше заплатить специалисту.

Это интересно: Горелка на отработанном масле по принципу Роберта Бабингтона

Требования

Гаражная система обогрева отличается от домовой, для неё характерно:

надежность и простота обслуживания;
приспособленность к резким перепадам температуры;
способность работать независимо от электричества;
быстро выходить на заданный тепловой режим;
экономичность и возможность использования дешевого топлива.

Сохранить тепло и снизить траты на обогрев в гараже поможет утепление потолка, стен, гаражных ворот любым подходящим материалом. Обязательна вентиляция для удаления конденсата и поддержания микроклимата. Для ремонта и обслуживания авто зимой вполне достаточно температуры 10–15 °С.

Внимание! Хорошая вытяжка в гараже, отапливаемом буржуйкой и жидкостной печкой — значительный элемент безопасности. Уменьшается риск отравления угарным газом

Как организовать воздушный обогрев

Этот способ отопления подразумевает прямой подогрев воздуха в гаражном помещении от выбранного источника тепла. Таковым может выступать любой из перечисленных агрегатов:

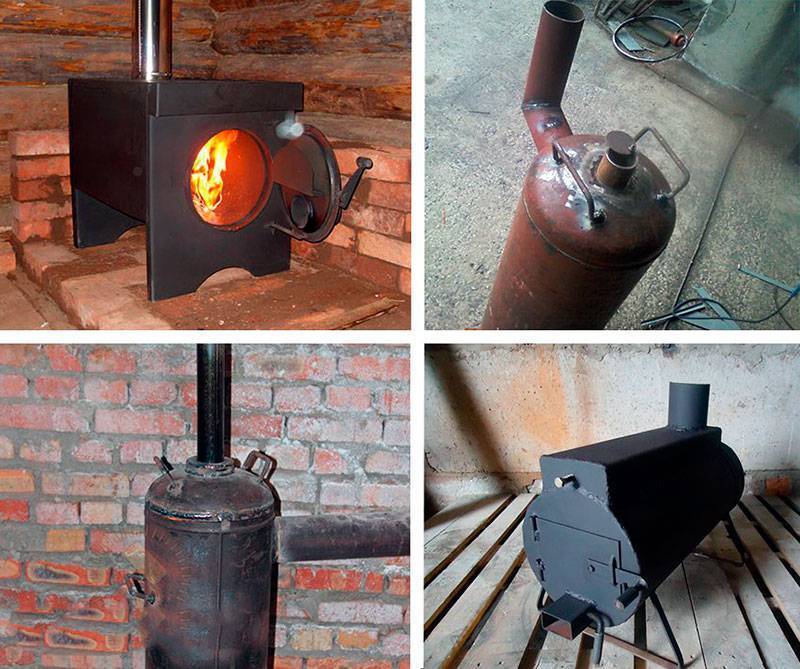

буржуйка на твердом топливе;
печь – капельница на отработке;
электрический обогреватель – конвектор, масляный радиатор либо тепловая пушка;
газовый конвектор.

Установка печи на дровах и отработке

Прямой нагрев воздуха в гараже путем сжигания дешевого топлива – дров и разнообразных отходов – самый экономичный способ отопления. Но организовать его надо с умом, иначе отопитель станет греть один угол помещения, а противоположный так и останется холодным. Понятно, что печь не установишь посреди комнаты, значит, вопрос распределения тепла нужно решать иначе.

Чтобы сделать эффективное воздушное отопление гаража или бокса своими руками с применением дровяной печки, воспользуйтесь нашими рекомендациями:

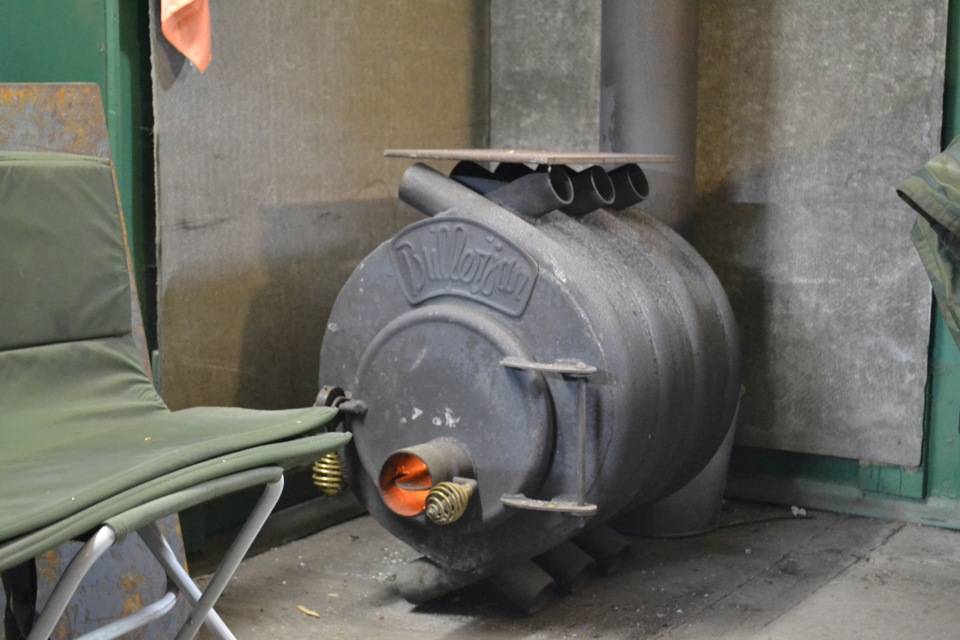

Закажите, купите или самостоятельно изготовьте экономичную буржуйку, а не просто железную коробку с трубой. Примеры печей с чертежами, схемами и инструкциями по сборке вы найдете в соответствующей публикации.
Площадь теплообменной поверхности стенок отопителя должен соответствовать габаритам помещения. Расчет такой: чтобы подкидывать поленья с интервалом в 3—4 часа и равномерно прогревать гараж 20 м², площадь греющей поверхности должна составлять 1 м².
В расчет не принимается часть корпуса вокруг зольника (она слабо нагревается). Зато учитывается площадь конвективных ребер, приваренных к стенкам снаружи.
Установите буржуйку в выбранном месте и обязательно организуйте обдув корпуса любым вентилятором – бытовым, для вытяжек или компьютерным кулером. Благодаря принудительному движению воздуха тепло эффективнее отбирается у стенок топки и равномернее распределяется по боксу.
Перед выпуском на улицу дымоход проложите горизонтально вдоль стены, так он отдаст больше тепла в помещение.
Дымоходную трубу поднимите на высоту 5 м, считая от колосниковой решетки, и снабдите ее шибером для регулировки тяги. В нижней части предусмотрите конденсатосборник, колпак прилаживайте на свое усмотрение.

Существуют конструкции самодельных печек, рассчитанные на воздушное отопление мастерских, гаражей и прочих хозяйственных построек. Ниже представлена схема буржуйки, изготовленной из газового баллона и оснащенной отдельной камерой нагрева, сквозь которую вентилятором продувается воздух. При необходимости через теплообменник можно прогнать и воду.

Все вышесказанное в равной степени относится к буржуйкам на отработанном масле. Единственное отличие – размещение топливной емкости, питающей капельницу. Держите бак подальше от печки, чтобы случилось возгорания. Обычный двухкамерный чудо-отопитель не используйте – он пожароопасен и расходует до 2 литров отработки за 1 час. Пользуйтесь моделями с капельной горелкой.

Размещение электронагревателей

Первое, что необходимо сделать, — правильно подобрать отопительные электроприборы по мощности. Если вы хотите греть гаражное помещение целиком, то замерьте его площадь и полученную квадратуру умножьте на 0.1—0.15 кВт. То есть, на бокс 20 м² потребуется 20 х 0.15 = 3 кВт тепловой мощности (а она равна электрической), достаточной для поддержания плюсовой температуры воздуха.

Теперь перейдем к рекомендациям:

Если ваша работа в гараже носит периодический и кратковременный характер, лучше сэкономить и купить переносной тепловентилятор либо инфракрасную панель. Он располагается в нужном месте и прогревает только часть комнаты. Тепловая (она же – электрическая) мощность прибора – 50% от расчетной.
Старайтесь пользоваться нагревателями, оборудованными турбиной либо вентилятором, чтобы лучше и быстрее распределять тепло.
Рациональное решение для конвекторов и других настенных приборов – поставить несколько малых обогревателей в разных точках вместо одного большого. Тогда гараж прогреется равномерно, а при нужде половина отопителей отключается.
Не идите на поводу у продавцов, пытающихся подсунуть более дорогой прибор под видом инновационного и высокотехнологичного изделия. КПД всех электрообогревателей одинаков и равен 98—99%, разница – в способе теплоотдачи.

Различные способы отопления можно скомбинировать. Например, над верстаком есть смысл подвесить инфракрасную панель, обеспечивающую местный нагрев. Остальной гараж обогревайте печью или тепловой пушкой – что выгоднее. Не забудьте о вентиляции гаража — она необходима при сжигании любых видов горючего.

Особенности отопления гаража

Добротный, теплый, капитальный бокс есть не у каждого владельца автотранспорта. Обычно автовладельцы имеют железный бокс. Это самый дешевый, быстрый способ укрыть свой автомобиль от непогоды. Такие постройки защищают только от осадков, ветра. Но с точки зрения удержания тепла, они бесполезны.

Горячий воздух улетучивается моментально из такой конструкции. Как решить проблему? Как сварить печь для гаража? Есть несколько путей. При выборе надо понимать, что отопить жилое и гаражное строение, это не одинаковая задача. Вопрос даже не в изоляции помещения. Согласно законам физики, используя теорию закона квадрата куба, мы понимаем, что на топку маленького бокса, топлива уйдет больше, чем на отопление дома.

К примеру на коттедж в 3 этажа, мы затратим 10 кВт, на согревание бокса у нас уйдет порядка 3 кВт. Если мы хотим получить температуру в боксе 15 градусов, нам требуется котел мощностью 2 кВт. Когда мы хотим держать оптимальную температуру 8 градусов, нам будет хватать мощности 1,3 кВт. Расход топлива на хозяйственное строение получается более чем в 2 раза больше, чем на согревание такой же площади жилых строений.

Нагреть весь бокс, включая стенки и пол — не разрешимая задача. Уйдет слишком много тепло затрат. Не спасет даже утепление. Поскольку тепло будет забираться бетонным полом, и оно будет уходить через бетонную крышу. Разумным вариантом будет прогрев конкретной рабочей зоны. Желательно теплый воздух сосредоточить по центру комнаты. Вокруг этой зоны будет царство холодного воздуха. Вверху, внизу, кругом будет холодно. Это создаст наилучший комфорт для работы.

По центру площадей будет тепло, а расход энергии на отопление заметно упадет. Такой эффект называют теплой шубой. Он возникает благодаря естественной конвекции воздуха. Горячий воздух зажат со всех сторон холодным потоком. Нагретый воздух, стремится вверх, но его не пускает холодный воздух, давящий вниз. Горячие воздушные массы равномерно растекаются по сторонам, немного прогревают стены, спускаются в смотровую яму.

Такой эффект под силу создать генераторам тепла малой мощности, что по деньгам будет весьма экономно. Такие аппараты создают достаточно интенсивный поток теплых воздушных масс, которых достаточно для обогрева мастерской.

С развитием различных технологий, появился такой метод по отоплению хозяйственных построек, как инфракрасные обогреватели. Но у них есть недостаток. Для строений из металла они мало подходят. Металл не отражает данное излучение, и тепло уходит на улицу. Стены из кирпича так же не подойдут для этих целей. Печь для гаража своими руками будет лучшим решением, печь буржуйка своими руками — бюджетное решение. Печи для гаража на дровах автономны, требуют мало места, работают на древесных отходах. Многое можно увидеть на ютуб своими глазами. Мы рассмотрим некоторые варианты.

Это интересно: Какой обогреватель лучше для гаража — инфракрасный, газовый, дизельный?

Организация воздушного обогрева

Основные достоинства такого оборудования заключаются в оперативном обогреве помещения, поддержании необходимой температуры и простоте в использовании. Главным недостатком можно назвать высокие расходы на содержание оборудования при эксплуатации электрических приборов. Кроме этого, потоки воздуха поднимают много пыли, которая оседает на разнообразных плоскостях. Также будет требоваться регулярная уборка в гараже. Несмотря на минусы, этот способ является наиболее доступным для самостоятельного монтажа.

Самостоятельная установка печи

Для того чтобы сделать качественное воздушное отопление гаража с использованием дровяной печи, можно воспользоваться рекомендациями специалистов. Схема действий следующая:

Нужно приобрести или сделать своими руками буржуйку.
Рассчитать размер теплообменной поверхности стен обогревателя. Он должен подходить под площадь помещения (например, для гаража 20 квадратных метров площадь греющей плоскости должна составлять 1 квадратный метр). Это вычисление актуально для боксов не выше 3 метров.
В расчете не участвуют детали корпуса вокруг зольника. А вот габариты конвективных ребер необходимо учитывать.
Буржуйку следует поместить в подходящее место и обязательно сделать обдув корпуса любым типом вентилятора. Благодаря движению потоков воздуха тепло эффективно распределяется по гаражу.
Перед выводом на улицу нужно проложить дымоход горизонтально вдоль стены. Это позволит ему отдать больше тепла в бокс.
Трубу дымохода следует поднять на высоту 5 метров, рассчитывая от колосниковой решетки. Нужно оборудовать ее шибером, а снизу поместить сборник конденсата.

Размещение электронагревателей

Сначала нужно подобрать электроприборы для обогрева по мощности. Если необходимо отапливать все помещение гаража, его площадь следует измерить, а полученный результат умножить на 0,1—0,15 кВт. К примеру, для гаража 20 квадратных метров понадобится 3 кВт мощности (20 х 0,15 = 3). Следует помнить, что тепловая мощность равна электрической. Далее будут актуальны следующие рекомендации:

Если владелец бывает в гараже нечасто, тогда самый экономичный вариант — это инфракрасная панель или переносной вентилятор. Оборудование помещается в подходящем месте и согревает только часть помещения. Электрическая (тепловая) мощность такого устройства составляет 50% от расчетной.
Лучше всего использовать обогреватели, оборудованные вентилятором или турбиной. Это позволит качественнее распределять тепло.
При использовании настенных приспособлений рациональнее поместить несколько небольших нагревателей в разных местах вместо одного массивного. Гараж будет нагреваться более равномерно, а при необходимости половину приборов можно отключить.
КПД всех электрических обогревателей аналогичен и равен 98—99%, разница заключается лишь в разновидностях теплоотдачи. Поэтому не стоит идти на поводу у продавцов, советующих купить новое чудо техники.

Разные виды обогрева можно комбинировать. Есть смысл поместить над верстаком инфракрасную панель. Остальное помещение можно согревать тепловой пушкой или печью.

При выборе способа обогрева гаража необходимо учитывать различные факторы: площадь помещения и его тип, регулярность повышения температуры, необходимость оперативно отапливать бокс и т. д. Разобравшись с этим, владелец транспортного средства сможет выбрать оптимальный вариант, ведь у каждого способа обогрева есть свои достоинства.

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.

Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат на 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.

Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.
