Как сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведению
Будущее долголетие гаража закладывается на стадии проектирования

Гараж – не настолько сложное в конструкционном отношении строение, чтобы заказывать его проект в специализированных организациях. Можно самостоятельно сделать все схемы и расчёты. Для этого нужно определиться с несколькими параметрами:

  1. Найти место для строительства гаража.
  2. Выбрать размеры строения: его длину, ширину и высоту.
  3. Решить, сколько окон будет в гараже и где они будут расположены.
  4. Определиться с тем, какие будут ворота и пол.
  5. Решить, принудительная будет вентиляция в строении или естественная.

Для строительства гаража рекомендуется выбирать СИП-панели с металлическим внешним покрытием и толщиной утеплителя от 10 см. Размер стандартного помещения для одной машины – 3х6 м. Гараж на два автомобиля должен быть более просторным. Наиболее часто возводят строения размером 6х6 м или 4х8 м.

Варианты устройства ворот для въезда в гараж:

  • распашные;
  • откатные;
  • подъёмно-секционные;
  • рулонные (рольворота).

Большинство автолюбителей не одобряют наличие окон в гараже

Во-первых, это источник проникновения холода, что важно для регионов с холодным климатом. Во-вторых – дополнительные расходы на приобретение и монтаж оконного блока

Для этого помещения более важно наличие электропроводки и искусственного освещения.

Важный элемент гаража – пол. На стадии проектирования также нужно решить, потребуется ли смотровая яма. Есть несколько вариантов устройства пола в гараже:

  • земляной;
  • глинобитный;
  • деревянный;
  • бетонный;
  • из тротуарной плитки.

Крышу делают плоской или односкатной с углом уклона в 4-5°. Возможен монтаж и двухскатной кровли, но этот вариант используют намного реже по причине дополнительных финансовых расходов.

Поэтапное руководство по строительству гаража

Приступаем к самостоятельному строительству гаража из шлакоблока.

Первый этап – фундамент

Схема устройства мелкозаглубленного фундамента

Начинаем с обустройства фундамента. Строение из шлакоблока будет иметь сравнительно небольшой вес. Мелкозаглубленного ленточного основания вполне хватит.

Роем траншею в соответствии с разметкой. В идеале глубина конструкции должна превышать уровень промерзания почвы. Чаще всего заглубляются на 60-80, а иногда и на 100 см. На этом же этапе подготавливаем углубления для погреба и смотровой ямы, если их наличие предусмотрено проектом.

Уровень промерзания почвы

Прикрепляем к стенкам ямы полиэтиленовую пленку либо рубероид для гидроизоляции.

Засыпаем дно траншеи 20-30-сантиметровым слоем смеси щебенки и гравия с тщательной последующей утрамбовкой.

Устанавливаем опалубку с расчетом, чтобы высота готовой бетонной конструкции примерно на 100 мм превышала уровень грунта.

Даем бетонной смеси застыть. По регламенту бетон набирает прочность в течение 28 суток. Поверх застывшей ленты укладываем рубероид в два слоя для гидроизоляции.

Траншея для фундамента под гаражОпалубка с армированиемЗаливкаЛенточный фундамент под гараж

Второй этап – стены

Схема укладки шлакоблоков

Высоту и длину стен определяйте индивидуально. Кладка блоков выполняется подобно кирпичу. Наиболее популярные способы следующие:

  • в половину камня;
  • в камень;
  • в полтора камня;
  • в два камня.

Толщина кладки напрямую влияет на устойчивость готовых стен к ветровым нагрузкам, температурным перепадам и пр.

Последовательность кладки шлакоблоков

Наиболее часто, как отмечалось, строители используют «кирпичный» способ кладки, при котором следующий укладываемый ряд перекрывает швы нижележащего. Сначала выкладываем углы, затем протягиваем между ними веревки для ровности кладки и продолжаем работу.

В процессе обустройства стен придерживаемся следующих важных правил:

укладываем блоки с перевязкой швов; если стены строятся без дальнейшего утепления и иной облицовки, тщательно контролируем качество швов на каждом этапе. Рекомендуется делать расшивку; вымеряем каждый блок строительным уровнем

Особое внимание уделяем стартовому ряду; прежде чем выкладывать блоки со стороны ворот, устанавливаем хотя бы их раму для лучшего ориентирования. Делаем это с проверкой по уровню и временно фиксируем конструкцию распорками; соблюдаем уклон к передней части не менее 0,3 м

В верхней части стен оставляем гнезда для установки балок перекрытия. Рекомендованные размеры – 200х200х150 мм. Зазоры потом сможете заложить или задуть. Оптимальный шаг размещения гнезд – 100 см.

Балки располагаются на одинаковом расстоянии и на них укладываются элементы заполнения, которые выполняют ограждающую функциюПерекрытияПерекрытия и обрешеткаСхема вентиляции гаражаМонтаж вентиляции

Третий этап – крыша

Основание крыши делаем из двутавровых балок – это самый оптимальный вариант. Длину элементов подбираем так, чтобы она на 250 мм превышала ширину постройки.

Схема крыши гаражаКрыша гаража

Балки кладем поперек с шагом порядка 1 м. Крепим балки подходящим способом, к примеру, с помощью анкеров.

После этого зашиваем основание брусьями толщиной 4 см. Укладываем брус максимально плотно. Поверх брусьев кладем рубероид, на него утеплитель (минвату, шлак либо керамзит), заливаем 2 см стяжки и завершаем «пирог» акваизолом, рубемастом либо другим подходящим материалом. При желании можете выбрать другое финишное покрытие на свое усмотрение.

Укладка рубероида на обрешеткуУкладка утеплителяУкладка арматурыБетонирование перекрытияБетонирование перекрытияНастил бикроста производится при помощи горелкиГидроизоляция плоской крыши

Четвертый этап – пол

Пол делаем на уровне с цоколем. Стандартно заливается стяжка толщиной не менее 100 мм. Предварительно очищаем поверхность от мусора, выравниваем ее и по необходимости засыпаем дно песком либо мелким гравием.

Схема пола в гаражеЗаливка полов в гаражеКак сделать бетонный пол в гаражеКак сделать бетонный пол в гаражеКак залить пол в гараже своими рукамиБетонный пол в гараже

Стяжку делаем из бетона марки М200. Материал льем непрерывно, медленно, в несколько слоев. Даем бетону схватиться и затираем поверхность.

Чтобы в гараж было удобно заезжать, обустраиваем пандус в передней части строения. Обязательно делаем 50-70-сантиметровую отмостку по всему периметру здания. Она обеспечит своевременное отведение воды от основания.

Вариант изготовления пола в гараже из бетона и блоковВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнемВыкладываем бетонные плиты, а пространство между ними заполняем бетоном и бутовым камнем

Как правильно ухаживать, и о недостатках

Это не составляет особого труда, но нужно неукоснительно соблюдать ключевые требования, чтобы не столкнуться с лишними проблемами

Так, с самого начала очень важно подобрать материал с высокой степенью влагостойкости. Далеко не каждая панель удовлетворяет этому требованию, потому что многие производители стараются ввести потребителей в заблуждение. Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя

Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя.

В продаже можно встретить изделия, не относящиеся к классу Е1, они выделяют излишнее количество формальдегида и могут представлять опасность для здоровья. Рядом со стенами из СИП недопустимо:

  • ставить камины и печи;
  • размещать электрические обогреватели;
  • накапливать склонные к возгоранию вещества (топливо).

Это накладывает определенные ограничения на планировку внутреннего пространства и на хранение различных предметов. А когда зимой происходит значительный снеговой занос, придется позаботиться об очистке строения. Если оно намокнет, то последствия будут куда печальнее, чем в случае кирпичного, металлического или бетонного гаража. Грамотная внешняя отделка минимизирует негативное воздействие снега и льда, но она удорожает и усложняет проведение работ.

Как сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведению

Как сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведению

СИП панель не пропускает пар, отчего повышается роль правильного монтажа вентиляции. И даже если она оборудована по всем стандартам, придется отказаться от работы с пищевыми продуктами, от размещения ванн, бань и саун.

Популярные статьи  Кран Маевского: устройство, принцип работы и обзор типовых схем установки

Что немаловажно, панель не является несущей конструкцией, и при воздействии любой нагрузки быстро разрушится. Потому монтаж ее должен происходить таким образом, чтобы даже собственная нагрузка как можно полнее шла на балочные элементы и брус. Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет

Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет.

Подобно другим постройкам, делающимся из типовых блоков, ключевой трудностью является недостаточная крепость стыков плит. Чтобы тепловое расширение нагревающегося материала не повредило торцы внешних ОСБ, обязательно оставляется специальный зазор.

Как сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведению

Как сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведению

Производители и продавцы неизменно говорят, что плита невосприимчива к жидкой влаге и водяным парам, поскольку по технологии применяют смолы и парафин, блокирующие промокание. Но опыт реальной эксплуатации показывает, что продолжительное действие воды либо переувлажненной атмосферы плохо отражается на состоянии ОСБ. Потому малейшая щель, не говоря уже о стыках, должна быть закрыта слоем аэрозоля, содержащего силикон.

Внешние стены перекрывают слоем гидроизоляции (пленочной) и обеспечивают вентиляционный зазор. Для лицевой отделки рекомендуется применять сайдинг либо декоративные панели.

Сэндвич-панель, где утеплителем оказывается минеральная вата, еще чувствительнее обычной к воздействию влаги. Целесообразно брать не ее, а блок, наполненный вспененным полистиролом. Так как панельные стыки могут сформировать холодные мостики, придется каждый шов хорошо заделать и потом перекрыть фасонными накладками

Важно учесть, что покрытие, наносимое на производстве, очень восприимчиво к механическому воздействию — снизить опасность поможет только окрашивание или иной защитный слой

И все же, преимущества СИП панелей перевешивают их недостатки. Выполнить работу как следует сумеет любой строитель, даже начинающий. Достаточно уметь работать с молотком и отверткой; стены возводятся по очереди, а чтобы гараж стал более жестким механически, требуется использовать обвязку лентой из стали. Профили для потолочных конструкций должны быть шире, чем для стеновых, соединение нужно производить только саморезами с цинковым внешним слоем.

О том, как построить гараж своими руками из СИП панелей, смотрите в следующем видео.

Почему именно мы?

Наша компания может гарантировать, что все работы будут выполнены максимально профессионально, качественно и без нарушения оговоренных сроков. Наши специалисты имеют не только требуемые навыки, но и большой опыт в возведении подобных конструкций. Можем реализовать даже самый сложный проект, не пользуясь услугами посредниками, что достигается наличием:

  • собственного производства;
  • бюро, сотрудники которого могут разработать любой проект, отвечающий вашим пожеланиям и действующим требованиям;
  • собственного парка автомобилей, чтобы доставить все требуемые материалы на участок, где планируется строительство;
  • квалифицированной команды строителей и монтажников.

Обратившись в нашу компанию, вы получите привлекательные цены и максимально качественную работу. Вы получите гараж, который будет отвечать всем требованиям, а от сотрудничества останутся только приятные впечатления.

Как сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведениюКак сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведениюКак сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведениюКак сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведению

Ещё услуги от компании «Новострой»:

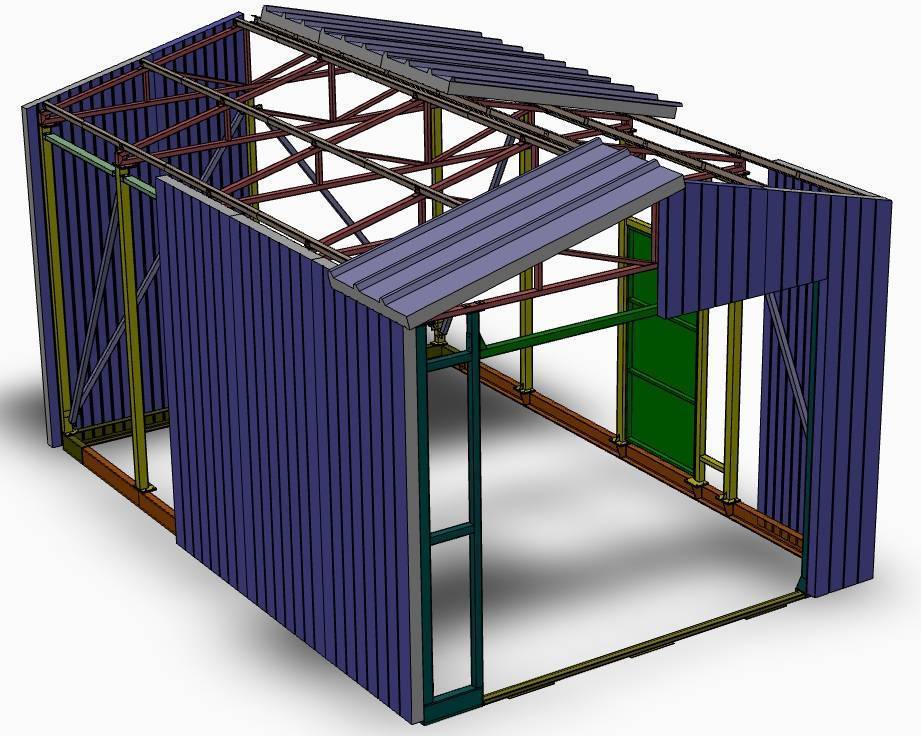

Устройство каркаса

Каркас гаража образует клетку с верхним и нижним сплошными венцами по периметру и вертикальными стойками, устанавливаемыми с рекомендуемым шагом крепления панелей и в 20–30 мм с каждой стороны от вертикальных швов. Рекомендуется изготавливать каркас из профильной трубы того же типоразмера, что и на обрешетке пола.

Примечание. Трубы меньшего сортамента использовать не следует: конструкция из тонкого металла получится слишком зыбкой. При ветровых нагрузках панели будут смещаться, что приведет к деструкции швов и наполнителя.

Если ворота гаража стальные распашные, их коробку сразу устанавливают на швеллеры и принимают ее за базовый ориентир. Будет удобна следующая схема монтажа:

На земле собрать для боковых стен рамы из профильной трубы (только периметр).

Рамы стен, параллельных уклону кровли, следует собирать в форме трапеции.

Изготовленные рамы поднимаются вертикально, сверху и снизу соединяются трубами, образуя плоскости передней и задней стен.

По месту вырезаются и крепятся вертикальные стойки.

В проемах окон и ворот размещаются закладные.

Для придания жесткости поверх венца добавляются перекладины по шагу несущих стоек. Они же служат основой для кровли, поэтому укладываются поперек уклона.

Пролет гаража длиной до 4,5 метров накрывается такой же трубой 40х40х4 мм, от 4,5 до 6 метров — трубой не менее 90х90х6,5. Пролет большей длины следует накрывать только ферменными конструкциями из угловой стали.

Каркас крепится к основанию сваркой, болтами или анкерами только после окончательного завершения сборки. Перед дальнейшим проведением работ все металлоконструкции необходимо очистить от ржавчины, обезжирить, прогрунтовать и покрасить. Такие элементы, как кронштейны для полок, лучше приварить к стойкам каркаса заранее.

Виды утеплителя

«Сердцевиной» сэндвич-панелей обычно бывают следующие материалы:

  • Минеральная вата. Производится из силикатных расплавов горных пород, шлаков, их смесей. Отличается хорошей теплостойкостью, звукопоглощением, не поддерживает открытого горения. Чувствительна к уровню влажности в помещении, боится попадания воды, поэтому требуется хорошая вентиляция.
  • Пенополиуретан. Наиболее лёгкий и прочный из-за своей ячеистой структуры. Не подвержен действию грызунов, микроорганизмов, плесени. При горении на поверхности материала образуется корка, и пламя затухает. Материал обладает хорошими гидроизолирующими свойствами.
  • Пенополистирол. Лёгкий материал так же с ячеистой структурой. Используется в строительстве сельскохозяйственных, торговых, производственных, складских помещений. Низкая стойкость к действию растворителей.
  • Стекловолокно. Изготавливается из очень тонких стеклянных нитей, устойчиво к воздействию химических компонентов, экологично, не горит. Запрещается использовать при температурах выше 40 градусов.

Монтаж дома

Для строительства дома по каркасно-панельной технологии недостаточно одного фото, вам понадобится проект, разработанный в соответствующей организации. Процесс возведения фундамента мы намерено упустим, отметим только, что для такого дома понадобится мелкозаглублённое ленточное основание, столбчатая или свайно-винтовая конструкция, можно использовать и незаглублённый плитный фундамент.

Намного важнее знать, как выполняется монтаж стеновых сэндвич панелей. Для этого вам стоит придерживаться следующей последовательности действий:

  1. Сначала производится укладка обвязочного бруса. Для этого используем изделие сечением 25х15 см. Брус монтируется на ленточное основание или ростверк в центральной его части. Горизонтальность элемента тщательно контролируется.
  2. В углах брус соединяется «в лапу» или «в полдерева». Соединение дополнительно фиксируется деревянным нагелем. Установка нагеля выполняется в просверленные отверстия диаметром 2 см и длиной 10-15 см.
  3. Брус фиксируется к основанию на анкерах. Шаг крепежей – 1,5-2 м, а в углах используем по два крепёжных элемента. Для этих целей берём анкеры длиной 35 см и диаметром 1-1,2 см. Головки анкеров утапливаем в обвязочный брус.

Пол из СИП панелей

Подготавливаем брусья для лаг. Эти же брусья будут выступать балками-шипами, которые будут вставляться между панелями. Балка должна быть такой длины, чтобы она укладывалась в паз на обвязочном брусе и прочно опиралась на конструкцию основания. Для панелей толщиной 174 мм берём балки размером 15х5 см, а для изделий толщиной 224 мм подойдут балки сечением 20х5 см. Далее панели подрезаем до необходимой длины. Для выемки утеплителя используем терморезак.

Дальше монтаж ведём в такой последовательности:

  1. Сборку начинаем вести с углового элемента. Дальше сращиваем все панели по длинной стороне вряд.
  2. В паз панели задуваем монтажную пену и вставляем балку. Изделия плотно прижимаем на несколько секунд. Выполняем дополнительную фиксацию при помощи оцинкованных саморезов (шаг установки 15 см) или шурупов по дереву.
  3. После этого со стороны балки прикрепляем вторую панель. Перед этим паз панели также стоит запенить. Элемент надеваем на балку и плотно прижимаем.
  4. Собрав таким образом весь пол, закрываем досками толщиной 2,5 см пазы по периметру пола. В этом случае также используем монтажную пену для предварительного заполнения паза.
  5. Затем собранную конструкцию при помощи строительной техники или рычажного механизма укладываем на обвязочный брус и основание. При этом лаги должны точно попасть в места вырубки, которые выполнены под них в обвязочном брусе. Лаги в месте опирания на фундамент крепим к нему при помощи анкеров и стальных уголков.
Популярные статьи  Пистолет для гвоздей по дереву: виды нейлеров для строительных и монтажных работ

Монтаж стен

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним

Сначала нужно уложить направляющую доску (лежень). Ширина доски зависит от толщины панели. Доску укладываем на обвязочный брус и крепим саморезами с шагом 35-40 см. Монтаж панелей начинаем вести с угла

Очень важно правильно и строго вертикально установить две угловые панели, поскольку остальные элементы будут ровняться по ним. Для этого заполняем пеной нижний паз элемента и ставим его на лежень, фиксируем саморезами с шагом 15 см

Две соседние панели плотно соединяем друг с другом. Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами

Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

Можно использовать брус или обойтись без него, запенив паз и скрутив элементы саморезами. Шаг установки крепежей 50 см. Аналогично устанавливаются все последующие элементы. После этого верхний паз изделий заполняется пеной и в него укладывается верхний обвязочный брус сечением 15х20 см. Брус фиксируем саморезами к панелям. Проёмы под оконные и дверные блоки можно вырезать в уже установленных элементах. Балки перекрытия фиксируются в брусе верхней обвязки одним из традиционных способов: врубкой, на кронштейнах или при помощи стальных уголков.

В доме из сэндвич-панелей можно выполнить стандартную стропильную крышу.

https://youtube.com/watch?v=fpb34x1duAs

Возводим стены будущего гаража

После успешного завершения возведения каркаса, строительство гаражей из сэндвич-панелей продолжает монтаж стен. Как и в случае с каркасом, монтаж самих панелей начинается с углов. К вертикальной стойке каркаса саморезами с болтовой головкой необходимо привернуть первую панель. Выполняя эту манипуляцию следует очень внимательно следить за тем, чтобы панель располагалась строго вертикально, а ее верхний край был, соответственно, горизонтальным. Места расположения саморезов не должны быть менее, чем в 5-ти мм от края стыковочной планки панели.

Внимание! Количество саморезов, необходимых для крепления панели составляет не менее одного на каждые 50 см, но при установке модульного гаража из сэндвич-панелей в местах, где возможна большая ветровая или механическая нагрузка, количество саморезов необходимо увеличить. После надежной фиксации первого сэндвича, к ней присоединяется следующая. Для этого предусмотрен специальный запорный механизм, облегчающий и ускоряющий выполнение всех работ

Не следует забывать об установке специальных герметизирующих прокладок, располагающихся между панелями. Для хорошего сцепления панелей между собой следует приложить определенное усилие, которое, тем не менее, не должно быть чрезмерным, чтобы не вызвать деформации. Когда гараж из сэндвич-панелей монтируется в климатической зоне с холодным климатом или с обилием осадков, запорный механизм необходимо предварительно обработать герметиком

Для этого предусмотрен специальный запорный механизм, облегчающий и ускоряющий выполнение всех работ. Не следует забывать об установке специальных герметизирующих прокладок, располагающихся между панелями. Для хорошего сцепления панелей между собой следует приложить определенное усилие, которое, тем не менее, не должно быть чрезмерным, чтобы не вызвать деформации. Когда гараж из сэндвич-панелей монтируется в климатической зоне с холодным климатом или с обилием осадков, запорный механизм необходимо предварительно обработать герметиком

После надежной фиксации первого сэндвича, к ней присоединяется следующая. Для этого предусмотрен специальный запорный механизм, облегчающий и ускоряющий выполнение всех работ. Не следует забывать об установке специальных герметизирующих прокладок, располагающихся между панелями. Для хорошего сцепления панелей между собой следует приложить определенное усилие, которое, тем не менее, не должно быть чрезмерным, чтобы не вызвать деформации. Когда гараж из сэндвич-панелей монтируется в климатической зоне с холодным климатом или с обилием осадков, запорный механизм необходимо предварительно обработать герметиком.

Новый ряд панелей начинается со стыковочной панели, при этом, оптимальную прочность и жесткость вся конструкция приобретет в том случае, если вертикальные швы будут идти «вразбежку», а не строго один над другим. Для обеспечения такого эффекта, новые ряды начинают не с целой панели, а с обрезанной, которая остается от предыдущего ряда. Важным моментом, который необходимо соблюсти, является наличие деформационных промежутков, которые необходимо опредусмотреть в торцах каждой стены. Впоследствии они закрываются специальными профильными элементами, и играют роль компенсатора, не позволяя конструкции деформироваться вследствие сильного нагрева летом или воздействия мороза зимой.

Как сделать гараж из сэндвич панелей: пошаговая инструкция по самостоятельному возведению

Совет! Резать заводскую сэндвич-панель необходимо только ручной ножовкой или электролобзиком на невысокой скорости. Использовать болгарку не рекомендуется, поскольку это приводит к деформации краев панели. Коме этого, происходит расслоение защитного покрытия, что способствует образованию коррозии в процессе эксплуатации.

От чего зависят эксплуатационные качества сэндвич-панелей для гаража

Наружные тонкие стенки создают из прочных материалов. Между ними помещают наполнитель с пустотами, обладающий улучшенными изоляционными характеристиками.

Компоненты типовой конструкции

Из таких плит создают стены и кровлю. В малоэтажном строительстве применяют вертикальную установку элементов. Высокие сооружения возводят с использованием горизонтальной схемы.

Замковое соединение обеспечивает прочность и герметичность узла, исключает ошибки при сборке

Материалы для утеплителя

Цена модульного гаража из сэндвич-панелей во многом зависит от выбранного наполнителя.

Материал/производственный стандарт (ГОСТ) Преимущества Недостатки
Минеральная вата/32603-2012 Пожаробезопасность, разумная себестоимость, плотное заполнение сложных по форме полостей. Небольшая прочность. Быстрое ухудшение полезных характеристик при увлажнении. Значительный вес.
Вспененный полистирол/15588-2014 Минимальная стоимость, небольшой вес, устойчивость к влаге. Без специальных добавок (антипиренов) пенопласт легко воспламеняется. С применением таких компонентов повышают температуру воспламенения.
Вспененный полиуретан/23486-79 Низкая теплопроводность. Материал не пропускает воду, поэтому способен выполнять функции слоя гидроизоляции. Высокая прочность. Разрушается ультрафиолетовым излучением.
Вспененный полиизоцианурат/23486-79 Повышенная стойкость к солнечному свету, открытому пламени, агрессивным химическим соединениям. Отличные теплоизоляционные характеристики. Стоимость материала выше, по сравнению с приведёнными выше вариантами.

Обшивка сэндвич-панелей

Демократичная цена быстровозводимых гаражей их сэндвич-панелей объясняется невысокой стоимостью типовой обшивки. Применяют профилированный стальной лист с толщиной 0,4-0,5 мм. Его защищают холодной или горячей оцинковкой от коррозии. Дополнительно создают защитно-декоративный слой из порошковой краски, полимерных материалов. Часто используют специальные пожаробезопасные материалы.

Также выпускают панели с обшивкой и внутренним каркасом из древесины

Технические параметры сэндвич-панелей

Чтобы построить качественный гараж из сэндвич-панелей, необходимо внимательно изучить нагрузку и особенности использования. Стеновые и кровельные сэндвич-панели для гаража выпускают шириной 100 и 120 см. Длина – в диапазоне от 50 см до 13,5 м. По достаточно крупному заказу производитель создаст изделие с нужными размерами.

Изоляционный материал Тип панели Вес при разной толщине сэндвич-панели, кг/м²
50 100 150
Минеральная вата Стеновая 16,5 22 27,2
Кровельная 17,5 24 30,5
Пенополистирол Стеновая 11,7 12,5 14,2
Кровельная 12,2 13,5 14,7
Пенополиуретан, вспененный полиизоцианурат Стеновая 9,2 11,2 14
Кровельная 12,4 14,4
Популярные статьи  Гардеробная комната своими руками: лучшие идеи + тонкости обустройства гардеробной

При эффективной звуковой изоляции шумные работы в гаражной мастерской не будут беспокоить жильцов дома и соседей

Утеплитель Характеристики сэндвич-панелей толщиной 100 мм
Плотность, кг/м³ Теплопроводность, Вт/Мк Звуковая изоляция, дБ Термическое сопротивление (Rt)
Минеральная вата 105-140 0,05 32 2,08
Пенополистирол 10-25 0,042 32 2,56
Пенополиуретан, вспененный полиизоцианурат 41 0,022 32 4,76

При такой толщине огнестойкость сэндвич-панели с наполнителями из минеральной ваты/пенополистирола соответствует нормативу EI 90/ EI 15. Это значит, что при огневом или высокотемпературном воздействии целостность сохраняется на протяжении 90/15 минут, соответственно.

Длина пролёта кровли, см Несущая способность при равномерной нагрузке для сэндвич-панелей разной толщины, кг/м²
50 мм 100 мм 150 мм
150 214 115 95
250 251 172 141
300 272 213 188

Расстояние между стеновыми опорами устанавливают не больше, чем приведённые ниже значения. Расчёт сделан для ветровой нагрузки не более 45 кг/м²:

  • толщина сэндвич панели − 50 мм,пролёт − до 390 см;
  • 100 мм, 600 см;
  • 150 мм, 735 см.

Правильный выбор строительных материалов обеспечивает безопасность в экстремальных ситуациях

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

Sв= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

Sл=S-Sв=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

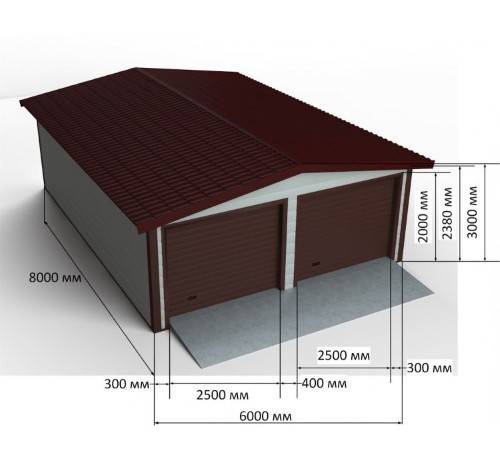

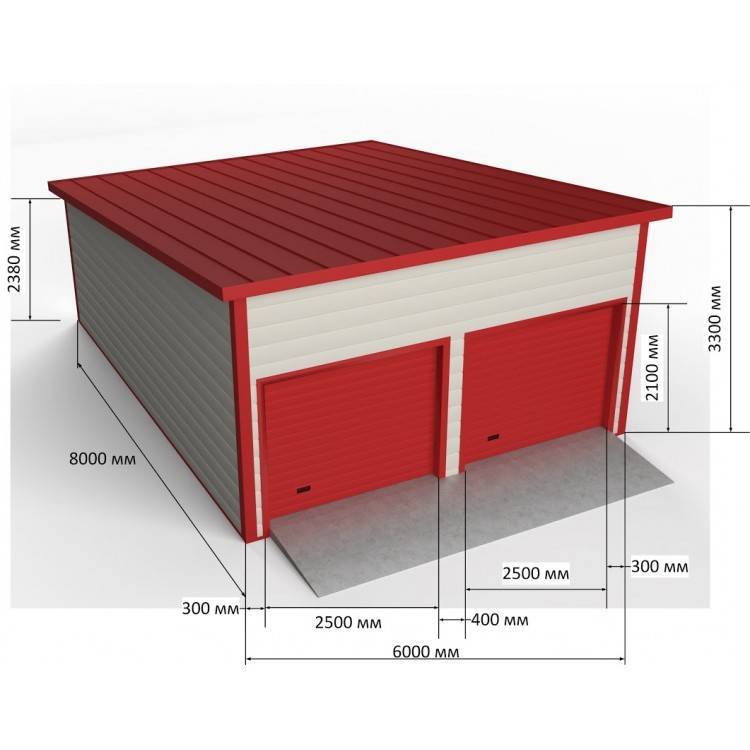

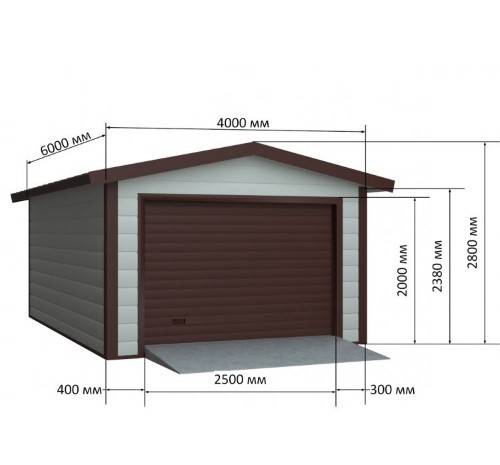

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

  • лопата либо мини экскаватор;
  • земельный бур;
  • тачка для вывоза земли;
  • молоток;
  • ножницы по металлу;
  • шуруповерт;
  • циркулярная пила;
  • ножовка;
  • аппарат для замешивания бетона;
  • резервуар с водой;
  • кусачки;
  • аппарат для сварки;
  • вертикальный и горизонтальный строительный уровень;
  • рулетка измерительная;
  • деревяные колышки и веревка.

Выводы и рекомендации

Среди других строительных конструкций сендвич-панель выделяется своей универсальностью, доступностью и высокой эстетичностью. Однако, при работе с материалом стоит соблюдать некоторые правила.

Не спешите снимать защитную пленку, в которую фасуются листы. До момента монтажа панель должна быть защищена от внешних воздействий. Панели очень чувствительны к точечному давлению. На нем очень легко могу возникнуть сколы и трещины.

Во время монтажа старайтесь избегать грубого воздействия на материал. Даже притуленная металлическая лестница может оставить следы и нарушить целостность покрытия. Контролируйте свои действия и опирайтесь во время монтажа исключительно на каркас.

Оборудование, с помощью которого будут нарезаться и подрезаться листы стоит выбирать с большой осторожностью

Болгарку лучше не использовать, так как во время нагрева диска, она может повредить изоляционный слой. Для отпиливания небольших участков подойдет обычная ножовка или электролобзик, но использовать агрегат необходимо на небольших оборотах.

Если вы все ещё сомневаетесь, стоит ли вам приобретать сендвич-панель, посмотрите это видео.

Watch this video on YouTube

Предыдущая Постройки 10 идей для обновления гаража: используем ненужное помещение с пользой
Следующая ПостройкиПодъёмные ворота для гаража: когда всё работает на комфорт

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
