Как изготовить своими руками?

Определившись с подходящим видом качелей и с их величиной, можно уже приниматься за работу. Если нет опыта обращения со сварочной техникой, надо предпочитать сборно-разборные изделия. Сделать их можно путем связки составных частей гайками и болтами

Важно учитывать, что резьба в местах стыков может планомерно расшататься. Это провоцирует люфт, а со временем и разрушение конструкции

Потому надо предусмотреть возможность подтягивания крепежных изделий. Чтобы получить каркас в виде буквы А, используются две железные перекладины, соединяемые в верхней части. На половине высоты размещают перемычку, помогающую сделать качели жестче.

Изготовление дачных самодельных качелей из листового железа практически невозможно, в большинстве случаев их делают из трубы.

Для навеса качелей часто используют:

  • брезент;
  • текстиль;
  • древесную крышу с мягкой черепицей.

Оптимальным решением являются, однако, не эти материалы, а поликарбонат. Они прочны и пропускают солнечный свет практически полностью, дополнительно рассеивая его. В большинстве случаев стараются все же качели для дачи, даже если они делаются на подшипниках, сварить — ведь это куда надежнее, чем прикручивание основных частей болтами. Готовясь собрать таким способом качели для детей, кроме сварочного аппарата, нужно взять:

  • уровень строительный;
  • угловую шлифовальную машину;
  • дрель с электрическим приводом;
  • комплект сверл по дереву и металлу;
  • шуруповерт;
  • саморезы, способные удержать листы поликарбоната;
  • гаечные ключи различной величины.

Из материалов готовят:

  • трубчатый и уголковый профили;
  • дощатый или брусчатый профиль;
  • гайки и шайбы;
  • болты с частично потайными головками;
  • крепежные части из нержавеющих марок стали (либо из ржавеющих, но с цинковым слоем);
  • анкеры;
  • поликарбонат;
  • приспособления для защиты металлического каркаса;
  • вещества, защищающие древесину от разложения.

Типичная схема подразумевает, что в самом низу используют опорные прямоугольные рамы. Боковые части выполняются из парных свариваемых труб. Размещаемая по горизонтали перекладина поможет подвесить скамейку. Каркас целесообразно собирать с боковых частей, а не из центра. Трубы размечают и нарезают с использованием УШМ.

Эти пары сваривают между собой, получая Л-образные идентичные блоки. Острые верхние концы деталей спиливают на одинаковом уровне. Такой шаг поможет сделать малую опорную площадку, на которой станет фиксироваться перекладина горизонтали. Чтобы исключить ошибки, требуется применить заранее сделанные шаблоны. Боковины наваривают на опорную прямоугольную раму, только после этого работают с горизонтальной перекладиной.

Боковые стойки ставят вертикально, а балку монтируют параллельно основанию. Как раз для полного контроля этих моментов применяют строительный уровень. Лишь после окончания таких работ можно приниматься за подготовку скамейки. Основание для нее делают из стальных уголков. Скамья чаще всего ставится под углом 120 градусов относительно сиденья.

Точно изогнуть уголок можно, надрезав одну из его полочек треугольником под углом 60 градусов. Каркас сиденья надо делать, сваривая прямоугольный профиль. Боковины соединяют по краям, используя горизонтальные перемычки. Соединять требуется и те участки, в которых конструкция изогнута.

От простого к сложному

Самой простой моделью и сейчас остается доска или палка, прикрепленная к ветке дерева – правда, уже не лианой, а веревкой. Впрочем, современность и тут вносит свои коррективы – вместо доски используют пластиковые панели, автомобильные покрышки и прочие подручные предметы. Однако по удобству и приятности использования доска из натуральной древесины все-таки лидирует.

Конструкция предельно проста, такие садовые качели своими руками делаются за полчаса-час. В доске сверлятся отверстия для веревки, в них пропускается шнур или канат, закрепляется. Далее веревка привязывается к ветке дерева, балке беседки или веранды – и вуаля! Можно кататься. Еще проще, если в качестве сидения используются детские подвесные качельки из пластика или деревянных планок.

Однако прочное дерево с подходящей веткой под рукой есть не всегда, поэтому лучше не полениться и сделать полноценные деревянные качели – с опорными столбами, поперечиной и подвесом сидения в виде веревки или цепи.

П-образные садовые качели из дерева

Самый простой вариант – П-образная конструкция из сравнительно мощных стоек-опор с поперечиной. Опоры обычно вкапываются в землю, часто дополняются боковыми раскосами и другими усиливающими элементами.

Изготавливаются они очень просто:

  • два опорных столба вкапываются в землю на глубину 0,5…0,8 м. Вертикальность столбов проверяется уровнем. Грунт вокруг них трамбуется, можно досыпать щебня или забетонировать основания столбов;
  • на верхушки укладывается поперечный брус (бревно, массивная доска), прикрепляется к опорам методом врубки, крепежными элементами или косынками (можно комбинировать методы);
  • в поперечине сверлятся отверстия для подвеса (это можно сделать и до монтажа);
  • вешаются на веревках качели.

Если в качестве подвеса используется цепь, лучше ввинтить в поперечину снизу массивные крюки и крепить цепь к ним с помощью карабинов или колец. Впрочем, этот способ подходит и для каната.

Можно вывести поперечину за пределы боковых опор и подвесить к ней веревочную лестницу или канат для лазания.

Интересный вариант П-образный деревянных садовых качелей – представленная ниже модель из цельных стволов с дугообразной поперечиной, дополнительными опорами стоек и креплением качелей не к поперечине, а к горизонтально расположенным вспомогательным балкам.

А-образные качели для дачи своими руками

Более практичной и устойчивой является А-образная схема садовых качелей. В этом варианте боковые опоры представляют собой не отдельный, вертикально установленный столб, а треугольную конструкцию с поперечинами или без (Л-образная схема). При наличии дополнительных связей такие деревянные качели для дачи могут ставиться просто на грунт, особенно если они достаточно тяжелые – например, изготовлены из бревен. Однако для надежности лучше все-таки вкопать опоры в землю.

Поперечины в А-образной конструкции могут располагаться:

  • вверху, менее чем на четверть высоты ниже соединения опор – фактически, это вариант соединительной косынки;
  • примерно на половине высоты;
  • на уровне грунта или чуть выше (чтобы дерево не гнило от постоянного соприкосновения с влажной, а иногда и откровенно мокрой землей);
  • ниже уровня земли.

Дополнительно поперечины могут соединять обе А-образные опоры сзади, спереди, посредине или с обеих сторон.

Иногда дополнительные поперечины отсутствуют вообще. В этом случае для сохранения жесткости конструкции детали опор соединяют методом врубки (например, «вполдерева»). Такой метод соединения отлично знаком всем, кто когда-либо монтировал деревянные стропила.

По тому же принципу крепятся поперечины.

Как изготовить для улицы?

Если интересует, как сделать для детей уличные качели, тогда вначале следует выбрать место, материал и конструкцию. После того как вы подготовили чертеж, рассчитайте количество необходимых материалов и инструментов. Ниже для вашего рассмотрения будет предложено несколько вариантов качелей для установки на улице, во дворе или на даче.

Качели из автомобильных покрышек

Простейшая конструкция – это автомобильная покрышка, подвешенная на веревке. Каркасом выступает дерево. Средством подвеса может служить цепь, зафиксированная болтом с гайкой. Вторая вариация этих качелей делается следующим образом:

  • расположите старую покрышку горизонтально;
  • вырежьте 3–4 отверстия в верхней части, вставьте в них крюки из металла и зафиксируйте их шайбами с гайками;
  • в петельки крюков вденьте цепи или шпагат и подвесьте на толстую ветку.

Качели из дерева

Классический и наипростейший вариант – это качели из доски на веревках. Хватит четырех дырок по краям и вдетого в них шпагата. А также в качестве сиденья можно использовать деревянную решетку, спил бревна, старый стул без ножек.

Из подручных материалов

Основой для сиденья может послужить даже ненужный обруч. Его оплетают веревкой таким образом, чтобы в середине можно было спокойно сидеть. Обруч дополнительно оборачивают поролоном, ватином или другим подобным материалом для мягкости, затем обшивают тканью. В четырех и более точках обруча фиксируют крепежи в виде металлических колец, через них проводят веревки или цепи – осталось лишь выбрать дерево для подвески готовой конструкции.

Популярные статьи  Двуспальная кровать-трансформер: популярный тренд для небольших квартир

Брезентовые качели

Возьмите два больших треугольника из металла, клепки и полотнище брезента. Полотно сложите несколько раз, прошейте по периметру. Затем вставьте треугольники и зафиксируйте клепками. Далее, закрепите с помощью веревок на ветке дерева.

Качели из дерева на опорах

Следует подготовить следующие материалы:

  • крепкая веревка;
  • брусья;
  • фанера и рейки для сиденья;
  • оцинкованные болты для креплений.

Выройте две ямы глубиной 1 м для фиксации опорных балок. Низ опор обработайте битумом для защиты от гниения. Установите их вертикально в ямы, засыпьте 30-сантиметровым слоем смеси щебенки и песка, потом залейте бетоном. К верхним концам стоек прикрепите поперечный брус. Сделайте из фанеры и штакетника сиденье, можно в виде скамейки. Закрепите на опорной конструкции крепкими веревками.

Качели из металла на опорах

Металлические качели также можно сделать самостоятельно. Для этого вам понадобятся металлические трубы и балки, крюки, резак для металла, сварочный аппарат. Процесс изготовления включает следующие шаги:

  • разрежьте трубы на куски необходимой длины – сделайте 7 отрезков по 2 м и еще 2 по 1–1,5 м, 4 из 2-метровых – для опорных боковин, 1 – для поперечной перекладины, а оставшиеся – для основы каркаса;
  • сварите прямоугольную основу конструкции;
  • приварите к основанию опорные стойки, затем к верхним концам опор – перекладину;
  • выройте 4 ямы на глубину 80–100 см;
  • установите в готовые ямы балки, они должны чуть выглядывать над поверхностью земли по краям ям;
  • залейте котлованы с балками бетоном;
  • приварите крюки к поперечной трубе;
  • теперь приварите готовую конструкцию к металлическим балкам;
  • прикрепите сиденье к крюкам.

Качели-маятник

Для изготовления этих простых качелей вам потребуется 1 широкая длинная доска толщиной 5–7 см, спил бревна высотой до 70–80 см, 4 П-образных крепежа из арматуры, 2 сиденья. Первым делом выкопайте яму глубиной около полуметра. Установите в нее вертикально спил бревна, залейте бетоном для надежности. Далее, прорежьте в середине доски четыре (по два с каждого края) отверстия шириной 1 см, длиной 2–3 см. Они должны располагаться друг от друга на расстоянии, равном ширине крепежа. Прорежьте еще по два подобных отверстия ближе к краям доски, оставляя место для сидений.

Прикрепите к краям доски 2 сиденья. Перед ними, продев через подготовленные дырки, зафиксируйте по одному П-образному крепежу, чтобы ребенок мог держаться за них руками. Положите доску горизонтально на бревно. Опустите нижние концы двух крепежей в вырезанные отверстия. Вбейте крепежи в бревно так, чтобы над поверхностью доски оставалось несколько сантиметров, а большая часть надежно засела в бревне. Покачайте доску. Каждый край должен мочь коснуться земли. Если вы все сделали правильно, качели-маятник готовы.

Садовые качели из дерева своими руками: фото и чертежи, размеры и модификации

Если вы приняли решение заняться созданием качелей на дачном участке самостоятельно, в первую очередь стоит определиться с типом конструкции, которую желаете установить, и определить подходящее место для ее размещения. Чтобы облегчить и ускорить этап проектирования и подготовки, используйте фото качелей для дачи своими руками из дерева, чертежей которых немало в сети интернет.

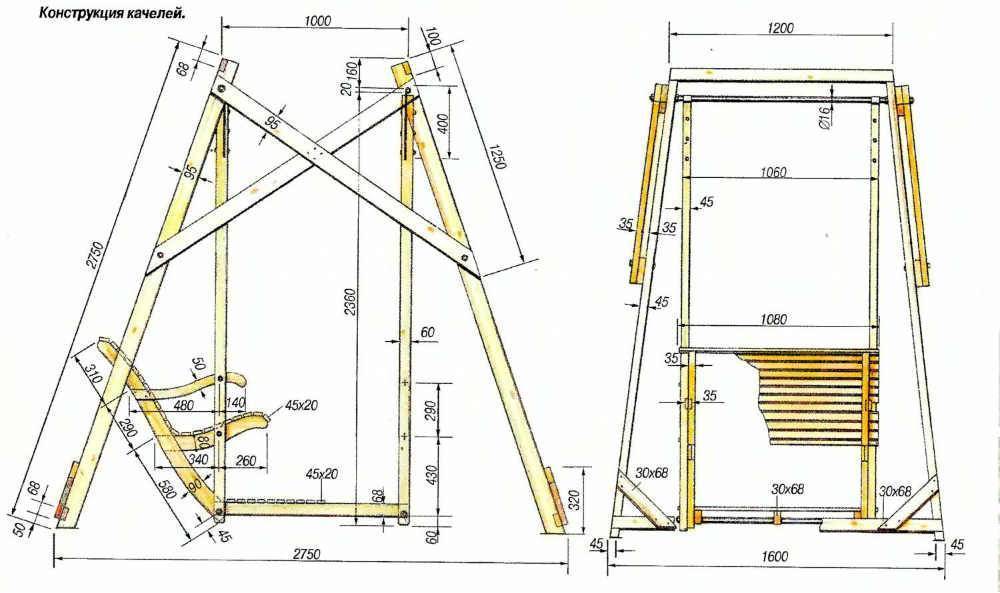

Чертеж деревянных качелей оптимального размера для одного человека

Разновидности качелей садовых своими руками из дерева

Классификация садовых качелей достаточно обширна. В этом случае представлены основные виды конструкций:

семейные – имеют высокую вместительность. В основе конструкции лежит длинная скамейка, которая исполняет роль большого сидения, которое способно одновременно вместить до 5 человек. В большинстве случаев качели этого вида оснащаются собственным навесом, защищающим от солнечных лучей и непогоды;

На качелях семейного типа могут с комфортом разместиться 3-5 человек

детские – конструкции могут иметь значительное количество модификаций. Чаще всего основными составляющими такого изделия являются опоры, небольшое сидение и крепежные детали

Важно при этом обеспечить полноценный уровень безопасности для ребенка. Для этих целей в конструкции должны быть предусмотрены защитные элементы, которые предотвратят падение малыша. К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

Оригинальные детские качели из дерева в виде лошадки

переносные – изделия с компактными размерами и облегченным весом. Эти характеристики позволяют не только перемещать качели по участку, но и складывать их в машину для перевозки в другое место на время отдыха. Как правило, закрепление таких изделий осуществляется на ветку дерева или же на предварительно изготовленную опору.

Переносные качели можно переставлять в любое место участка, в зависимости от погодных условий

Выбор места для размещения детских качелей своими руками из дерева

Любой тип строительства, который осуществляется на территории загородного земельного участка, начинается с этапа проектирования и выбора соответствующего места.

Простые детские качели, изготовленные с использованием деревянной доски и каната

По мере возможности следует подбирать на приусадебной территории участок с ровной поверхностью. Желательно, чтобы эта зона была укрыта от солнца и атмосферных осадков. Идеальное место для создания качелей – участок под деревом, куда падает густая тень. Допускается выполнение монтажа на крыльце, защищенном навесом.

Все эти условия напрямую влияют на уровень комфорта эксплуатации, так как садиться на сидение качелей, раскаленное под солнцем, неприятно и неудобно. А беспрепятственное воздействие дождя может повредить конструкцию.

Размещая в саду детские качели, необходимо обеспечить достаточно места для раскачивания

Стоит также брать во внимание тот факт, что по мере передвижения солнца по небосводу, тень, отбрасываемая деревом или другими объектами, будет перемещаться. Для монтажа следует подбирать такое место, где тень будет стоять в полуденное время. В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние

В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние.

Чертежи и фото садовых качелей своими руками из дерева для дачи

Если говорить об универсальных конструкциях, то качели подвесного типа, устанавливаемые на опоры А-образной формы, станут настоящим объектом отдыха для всей семьи. Причем устанавливать их можно как на больших дачных участках, так и в маленьких садах у дома. А сам процесс не затратный в отношении ресурсов времени и усилий.

Конструкция кресла-качелей с мягким чехлом-подушкой

Список обязательного для работы инструментария должен включать:

  • рулетку и карандаш (рулетку можно заменить мерной лентой);
  • лобзик механического типа или электрический;
  • дисковую пилу;
  • ножовку;
  • угольник для измерений углов (комбинированного типа);
  • стропильные штифты;

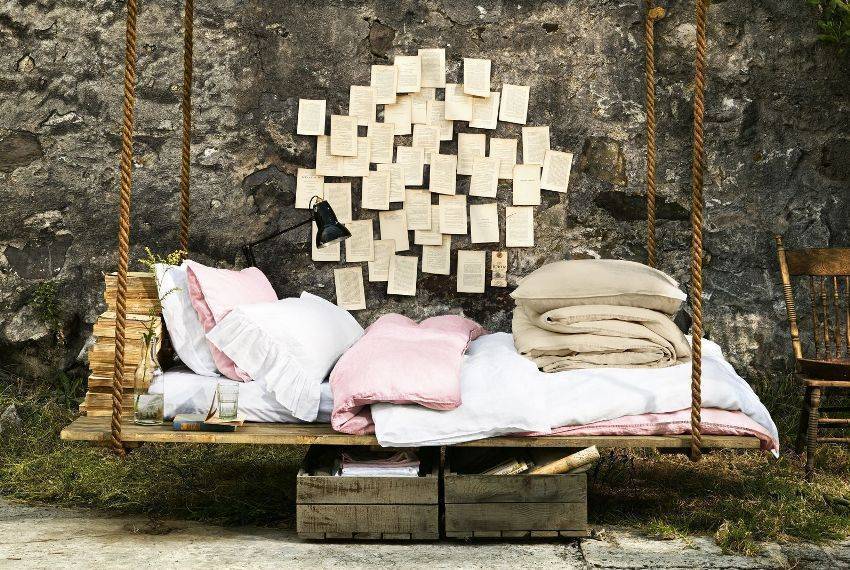

Качели-кровать, изготовленные своими руками

  • проверочный угольник;
  • пильные козлы;
  • рейсмус и рубанок;
  • молоток, отвертку, струбцины, гаечные ключи;
  • стамеску (25 мм);
  • электрическую дрель с набором сверл (10, 8 и 4,5 мм);
  • брусок для шлифовки.

Простые деревянные качели для детских игр на свежем воздухе

Качели в тихом уголке сада позволят наслаждаться ароматами зелени

Особенности создания деревянных качелей для дачи: характеристики и виды конструкций

Для создания садовых качелей чаще всего используются три основных материала. В этот список включена древесина, пластик и металл. Несомненно, каждый из данных материалов обладает собственными достоинствами и недостатками. Но когда речь заходит о чертежах садовых качелей своими руками, более практичного и удобного сырья, чем древесина вы не найдете.

Популярные статьи  Калькулятор расчета количества листов гипсокартона для выравнивания стен

У деревянных качелей имеется всего один недостаток, который касается эксплуатации любых изделий, изготовленных из древесины. Подобные конструкции без применения соответствующих защитных мер могут сильно пострадать от влияния отрицательных факторов окружающей среды.

Садовые качели из дерева своими руками: фото и чертежи, размеры и рекомендации по изготовлению

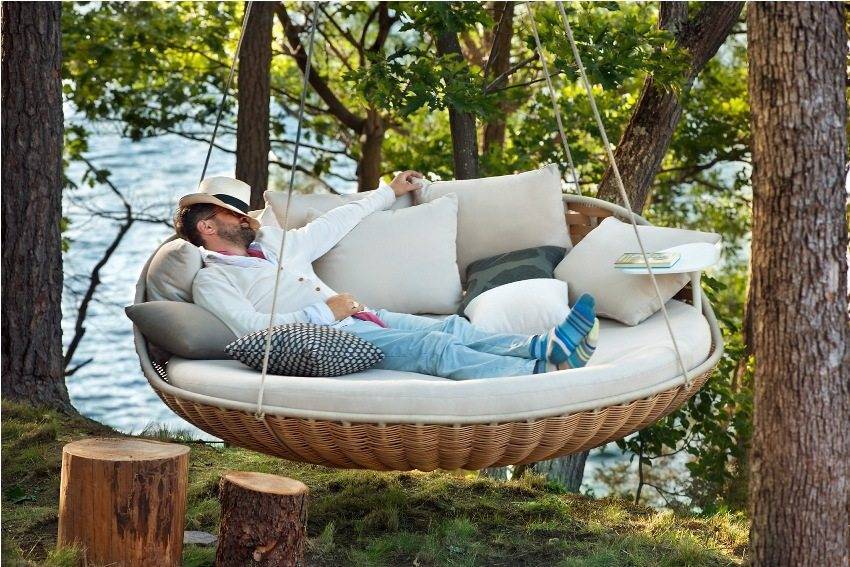

Оригинальные садовые качели круглой формы с мягким матрацем

К таким факторам относится воздействие:

  • дождя;
  • снега;
  • прямых солнечных лучей;
  • грибков и плесени;
  • насекомых;
  • резких температурных перепадов;
  • процессов гниения.

Садовые качели из дерева своими руками: фото и чертежи, размеры и рекомендации по изготовлениюСвоими руками можно сделать самые разные качели и воплотить в реальность собственные идеи

Полезный совет! Чтобы предотвратить преждевременную порчу древесины, достаточно установить конструкцию под навес или натянуть над ней тент. Благодаря этому вы обеспечите защиту качели от вредного влияния осадков и солнца. Специальные защитные средства и антисептические составы решают проблему с паразитами, грибками, процессами гниения и влажностью.

Преимущества создания деревянных садовых качелей своими руками

Древесина обладает отличными техническими и эксплуатационными характеристиками. Благодаря свойствам данного материала, можно создать по-настоящему удобную и красивую конструкцию

Садовые качели из дерева своими руками: фото и чертежи, размеры и рекомендации по изготовлениюПлетеные качели в виде сфер достаточно вместительны и удобны

Особенности создаваемых своими руками садовых качелей из дерева:

  • экологичность. Так как древесина относится к материалам натурального природного происхождения, изделия, изготовленные из нее, совершенно безопасны для здоровья человека;
  • внешняя эстетичность. Конструкции способны вписаться в любой ландшафт и дизайн сада, поскольку основную часть окружения составляют природные материалы (камень, дерево) и растительность. По сравнению с металлическими изделиями, сооружения из дерева значительно выигрывают в эстетическом плане и могут поддержать экстерьер любого загородного дома;

Садовые качели из дерева своими руками: фото и чертежи, размеры и рекомендации по изготовлениюПодушки и пледы сделают качели мягче и уютнее

  • безопасность. За счет своей мягкости, древесина удобна в работе и эксплуатации, она способна снизить количество травм. Наиболее выгодно это преимущество проявляется в том случае, если вы намерены выполнить конструкцию детских качелей;
  • простая система монтажа. Заняться возведением качелей может любой человек, обладающий простейшими навыками в строительстве и в обращении с древесиной;

Садовые качели из дерева своими руками: фото и чертежи, размеры и рекомендации по изготовлениюНавес над качелями защитит от палящих лучей солнца в летнее время

универсальность. Данный вид материала достаточно легко поддается различным видам обработки (шлифовка, нарезка, вырезание). Благодаря чему любая из садовых качелей своими руками из дерева, фото которой вам больше всего приглянется, может быть выполнена вами собственноручно без привлечения к этому процессу специалистов. Древесина позволяет выполнять конструкции одноместного типа или качели с большой вместительностью, изготовленные в виде диванчиков

Садовые качели из дерева своими руками: фото и чертежи, размеры и рекомендации по изготовлениюВзрослые тоже не против расслабиться и отдохнуть, вальяжно покачиваясь на качелях

Обратите внимание! Затраты на закупку материала не высоки. Вдобавок к этому, создавая изделия самостоятельно, вы экономите на услугах мастеров

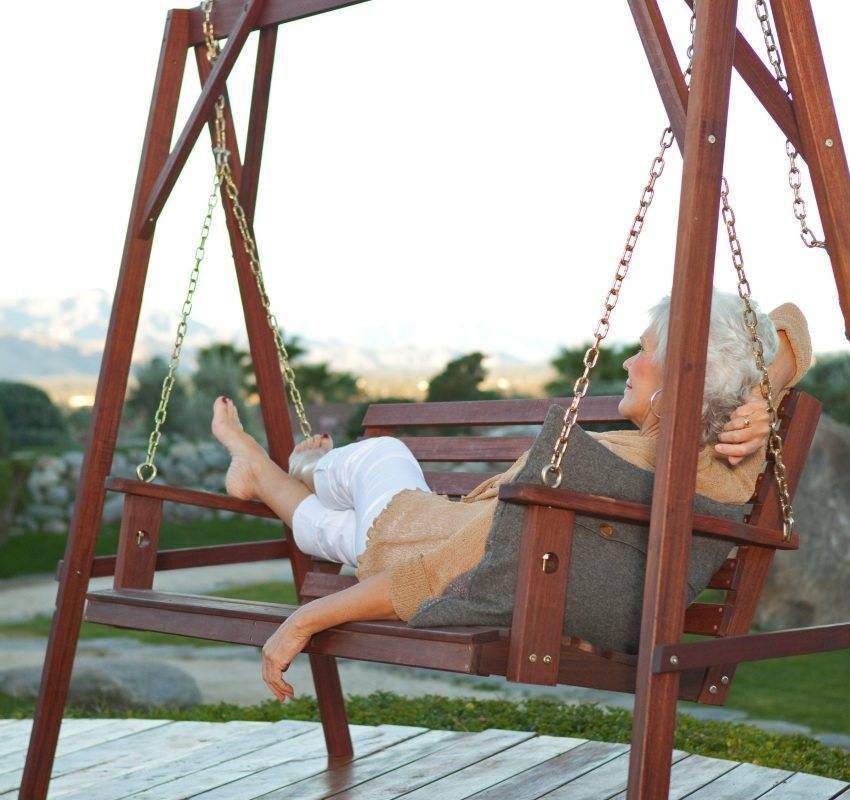

Деревянные качели на опорных стойках

Лучший материал для изготовления прочных качелей – деревянный брус. Квадратный пиломатериал обеспечивает простую сборку конструкции, легкую подгонку деталей, соединение углов. Излюбленный садовый элемент ландшафтных дизайнеров с радостью используют малыши и взрослые люди. Такие качели можно сделать самостоятельно любого размера и формы.

Определяемся с размерами и пропорциями

Сооружение деревянных качелей следует начинать с составления проекта, чертежа

Важно учесть их назначение, количество членов семьи. Они могут иметь конструкцию различного типа. Популярностью пользуются следующие самодельные варианты:

Популярностью пользуются следующие самодельные варианты:

Семейные. Отличаются большой вместительностью, свободно могут поместиться 4-5 человек. Скамейка широкая из длинных досок. Дополнить конструкцию можно навесом;
Детские. Простые качели могут иметь различную модификацию. В основном они состоят из опоры, сиденья и крепежа

Особое внимание надо уделить безопасности – сделать удобную спинку, боковые перегородки, предусмотреть ремни для надежной фиксации ребенка;
Переносные. Легкие качели небольшого размера собирают по специальной схеме. Раскладные элементы быстро демонтировать, перемещать, перевозить в любую точку.

Раскладные элементы быстро демонтировать, перемещать, перевозить в любую точку.

Расположение и крепление стоек к грунту

Стационарные конструкции необходимо надежно зафиксировать в грунте, чтоб они не перевернулись во время движения цепей или металлических прутьев. На выбранном участке отмечаем место для стоек, выкапываем углубления. Дно каждой ямы засыпаем песком, чтоб защитить конструкцию от перекосов и просадки. Слой должен быть не менее 10 см.

Перед тем как поместить опоры в углубления, нижнюю их часть следует обработать битумной мастикой или обернуть рубероидом. В яме они должны находиться в строго горизонтальном положении. Заливаем их цементным раствором. Пока смесь не высохла, положение стоек можно корректировать. Дальнейшие работы можно проводить минимум через 10 дней.

Способы крепления поперечины

Деревянная перекладина, к которой цепляют скамью или сиденье, может фиксироваться несколькими способами. Если качели находятся на видном месте во дворе, то лучше использовать варианты с условием эстетичности. Они сложны в исполнении, но придадут уличной конструкции особый презентабельный вид. Надежно закрепить поперечину можно следующим образом:

  1. К накладному брусу, приделанному ниже пересечения двух опор;
  2. Уложить несущий брус между перекрещенными боковыми стойками;
  3. Крепление «в полдерева». Создаются специальные пропилы в местах стыков.

Конструирование сиденья

Сиденье деревянных качелей также должно быть сделано из дерева. Это один из самых простых, удобных материалов. Он прост в обработке, предоставляет полный простор для проявления фантазии. Из него можно создать настоящее резное произведение искусства.

Сделать простую конструкцию можно из двух рам – одна деталь предназначена для сидения, другая для спинки. Делаем в них ребра жесткости и соединяем между собой при помощи уголков, саморезов. По инструкции вкручиваем специальные болты в передний брус сиденья и верхнюю часть спинки. Такое сиденье можно использовать для уличной конструкции или в квартире.

Выбираем крепление сиденья к перекладине: канат или цепь

Чтобы сделать выбор между синтетической, натуральной веревкой и металлом, необходимо определиться с сезонностью использования рассматриваемого предмета, его надежностью. Металлические конструкции существенно отличаются своей прочностью, к тому же они долговечны, отлично переносят морозы. Для громоздких конструкций, на которых одновременно смогут разместиться несколько человек, лучше использовать металлическую цепь, к тому же качели медленнее останавливаются.

Канат стоит значительно дешевле металла, он приятней на ощупь, однако может перетереться, поэтому требует периодической ревизии, визуального осмотра состояния. К тому же этот материал для качелей менее долговечен. Это отличный вариант для подвешивания простых одноместных изделий, гамаков.

Подходящее место

Строительство любых конструкций начинается с проекта и выбора местоположения объекта. Именно от ответа на вопрос, где будут располагаться качели, и зависит выбор древесины, способ установки и дизайн всей конструкции.

В идеальном случае для расположения уличных качелей следует выбирать наиболее ровное место на участке. Если проектом предусмотрен стационарный вариант конструкции, то желательно выбирать места, укрытые от прямых солнечных лучей, например, под кронами деревьев.

Детские качели лучше мастерить на полянках с травяным покровом, чтобы избежать травм при падении. Взрослые же модели можно устанавливать на асфальтированные или мощеные площадки. Для семейных вариантов, предназначенных для использования большим количеством людей, твердая поверхность обязательна, чтобы предотвратить оседание ножек в грунт.

Качели на подвесах требуют тщательного подхода для выбора опоры. Простейшие модели можно подвесить к прочной ветке дерева, для более тяжелых и сложных – лучше предусмотреть крепеж на балках дома либо специальных опорах из бревен, бруса или металла.

Иногда качели-скамью подвешивают между двух деревьев, но для этого ветки обоих растений должны быть равносильны по прочности. Дома, расположенные у естественных водоемов, чаще всего строят на сваях. Если уровень пола находится высоко над землей, то возникшее расстояние хозяева используют либо в технических нуждах, либо в эстетических, обустраивая там зоны отдыха. Подвешенные к балкам перекрытий качели будут там весьма уместны.

Популярные статьи  Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

Наличие открытой террасы в частном коттедже дает возможность создать максимально комфортную атмосферу с использованием подвесных конструкций. Они укрыты от осадков, поэтому можно использовать любые материалы для оформления: уютные пледы, мягкие матрасы, различные варианты подушек. В регионах с небольшим количеством погожих дней коттеджи чаще оборудуют застекленными верандами или зимним садом. Целесообразнее устанавливать там либо переносные легкие варианты качелей, либо подвесные модели.

Качели садовые из дерева своими руками: чертежи + размеры

Это самая распространенная конструкция стационарных изделий. Придать жесткости помогут металлические элементы.

1. Устанавливать опоры стоит в заранее подготовленные траншеи. 2. После установки, ямы стоит забетонировать. Раствор должен состоять из песка, цемента и щебня в пропорции 2:1:1 соответственно. Количество воды стоит рассчитывать в зависимости от веса цемента, приблизительно оно составляет 40 % от его массы.

Поэтапный план создания детских качелей

1. Создается верхняя связка из доски (115×10×5) 2. Оформляется козырек (145×23×5), защищаемый металлические детали от дождя. 3. Подготавливаются две стойки (275×23×5). Их стоит закопать не менее чем на 60 см, после чего забетонировать. Между стойками должно быть 105 см. 4. Крепится нержавеющая стальная цепь. 5. Изготавливается сиденье (60×15×5)

Для изготовления такой качели на четырех опорах понадобятся шурупы (1), заклепки (5), деревянные доски (2), уголки для каркаса (3), разные виды болты (14, 20), болт для фиксации вкладыша (15), сам вкладыш с внутренней резьбой (16), большая распорная шайба (17), простая шайба (19), ригель — 2 шт (21).

Опорой всей конструкции будут служить основная (4) и боковые штанги (7). Придать жесткости изделию помогут металлические элементы, типа соединительной планки (6) или косынки-подкоса (12). Крепится тент при помощи соединительных элементов (8) на опорную раму (18). Сидушку можно подвесить на толстые канаты (9) с помощью карабинов (10) и кольца (11). Крепить стоит на верхнюю штангу (13)

Для создания лавочки понадобятся доски следующих размеров (см):

По одной штуке: № 11 — 1230×90×35, № 12 — 1170×90×20 По две штуки: № 1 – 375×90×35, № 2 – 375×70×35, № 3 — 375×90×35, № 4 — 275×45×35, № 5 — 650×90×35, № 7 — 585×145×20, № 8 — 300×45×35, № 9 — 300×45×35, № 10 — 1300×90×35 По три штуки: № 13 — 1230×90×20 По четыре штуки: № 6 — 530×45×35 По двенадцать штук: № 14 — 850×90×20

Схема качели своими руками

Схема детской качели

Под номером 1 указан горизонтальный элемент боковой части. Таких элементов необходимо 4 шт, длиной 70 см с одинаковой шириной и высотой по 5 см. В изделие используется три соединительных стержня диаметром 2,5 см и длиной 80 см (2), а также 4 усиливающих угольника размером 2,5х10х10 (3). Четыре вертикальных боковых части (4,11) имеют длину 37,5 см и одинаковую ширину и толщину, которые равны 5 см. Для создания спинки понадобится два боковых элемента (5) такого же размера. Сиденье и спинка сделаны из прутьев диаметром 2,5 см и длиной 58 см. На такие качели необходимо 13 прутьев. Боковые элементы сиденья имеют размер 67,5х5х5 (7). Модель подвешивается на специальные подвески (8) диаметром 2,5 см и длиной 10 см. Также будет необходим штырь (9), диаметром 1 см и длиной 7 см, и фиксатор сиденья (10), диаметром 2,5 см и длиной 68 см.

Такие качели можно подвесить к дереву или смастерить А-образную конструкцию, которая способна выдержать более высокие загрузки. Стойка может быть выполнена из древесины или метала.

Качели для дачи: виды креплений

Для того чтобы создать хорошие садовые качели из дерева своими руками, стоит использовать карабины или анкера.

1. Карабины могут иметь круглое или прямоугольное сечение, поэтому отлично подойдут как для бруса цилиндрической, так и квадратной формы. 2. Анкера представляют собой те же карабины только со сквозным типом крепления.

Модели с четырьмя опорами могут иметь три вида крепления: — 4 карабина крепятся к веревкам и цепям, после чего — к опорным перекладинам. — 2 карабина объединяют по две веревки или цепи и крепятся в двух точках на перекладине — все канаты крепятся к 1-му кольцу (карабину), который затем подвешивается на опору Очевидно, что первый тип крепления обеспечивает равномерную нагрузку на всю конструкцию.

Желаем успеха!

В разделе Сад вы найдете 100-ни идей по оформлению ландшафта, а также созданию мебели и декора своими руками.

Изготовление качели своими руками

Пошаговую инструкцию по строительству можно рассмотреть на примере простейшей качели из дерева:

  • Перед началом работ необходимо заготовить 4 бруса длиной 3 метра, и сделать из них две конструкции в форме буквы Л. Угол соединения брусков составляет 50 градусов.
  • Обязательно следует сделать ровные поверхности для опорных конструкций.
  • На границе нижней и средней трети длины опор делаются деревянные затяжки по две на каждую сторону.
  • Полученные опоры соединяют поперечной перекладиной из крепкого материала (можно использовать дубовые брусья).
  • «Ноги» каркаса вкапывают в грунт на глубину до 60 см.
  • Непосредственно скамью изготавливают по принципу обыкновенной лавочки с высокой спинкой.
  • В перекладины спинки и подлокотников монтируют рым-болты достаточного размера и прочности. Такие же болты закрепляют на верхней перекладине.
  • Подвешивают скамью на толстую прочную цепь и крепят к верхнему брусу.

Заключительный этап строительных работ – это декоративная отделка качелей: покраска, вскрытие лаком, формирование рисунка (при наличии навыков резьбы по дереву).

Полезные рекомендации

И спинку, и сиденье надо делать как можно более гладкими — при этом не имеет значения, будет ли пользоваться качелями взрослый либо ребенок. Идеальным выбором потому окажутся бруски либо доски, которые отшлифовали наждаком. Первоначально обработка производится с крупным зерном, потом его калибр уменьшают. Для крепления нарезанных досок применяются заблаговременно подготовленные выемки. В них вкручивают болты, стараясь утопить головки.

До завершения сборки все дерево пропитывают антисептиком и лаком. Металлические части надо грунтовать и красить. По углам каркаса ставятся рым-болты. Для прикрепления цепей на ушки подобных болтов применяются либо нарезные муфты, либо монтажные карабины. Подвешивать скамейки нужно также на рым-болты. У домашних мастеров есть выбор, закреплять ли их на углах или поверх краев.

Полезно будет дополнить качели козырьком. Не только детям, но и взрослым очень важна эффективная защита от осадков и солнечных лучей. Козырек представляет собой прямоугольную стальную раму с усилением перемычками. Сверху на раме монтируют лист поликарбоната.

Сечение профилей для козырька обычно невелико. Их сваривают между собой и закрепляют на верх каркаса качелей, также с применением сварочных аппаратов. Устанавливать лист поликарбоната можно только после высыхания краски на металле. Его фиксируют саморезами, дополненными уплотняющими шайбами. Торец козырька рекомендуется перекрывать профилем из полимера, который не позволит проникнуть внутрь насекомым или пылинкам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
