Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

Для чего же нужны слесарные тиски?

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

Конструкция столярных тисков включает в себя:

  • винт ходовой части;
  • рукоятку;
  • подвижную и неподвижную губку;
  • плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

Все виды тисков делятся на два типа:

  • не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
  • поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна

Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Работа по изготовлению слесарных тисков в домашних условиях

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

  • пластина из стали минимум 3 мм., но можно гораздо толще;
  • швеллер наружный и внутренний (120 и 100 мм.);
  • ушки из стали;
  • резцы токарные 2 штуки;
  • небольшой отрезок арматуры (прут для ворота);
  • гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
  • шайба (2 штуки) одного диаметра с ходовым винтом;
  • пара винтовая 335 мм;
  • для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Но можно также сцепить их проволокой для большего удобства, так в дальнейшем будет удобнее фиксировать неровные детали, форма которых расширена к низу.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.

Деревянные тиски своими руками

Эта конструкция копия слесарных тисков, почти полностью сделанная из дерева. Из металлических деталей понадобится винт, приблизительно 45 см длинной  и толщиной около 8 см. Эти тиски большей частью изготовлены из массивной сосны, но лучшим выбором будет высококачественная фанера

Что нужно отметить: при использовании массивной древесины, необходимо обратить внимание на направлении волокон и чтобы заготовка была хорошо просушена. Прежде чем начинать, проверти, чтобы все детали были одинаковой толщины

Губки тисков сделаны из отдельных блоков, склеенных друг с другом. Склейте блоки вместе, чтобы они держались на одной линии. Когда клей высохнет, отшлифуйте губки и придайте им окончательную форму. Далее стороны и верхняя часть фиксированной губки разрезаются. Для одного из блоков используйте более толстое дерево, чтобы компенсировать пространство между неподвижной и подвижной губками. Ручка через головку должна свободно проходить в отверстие, позже необходимо добавить крышку набалдашник. Чтобы закончить фиксированную губку, приклейте наковальню. Конечно, это не будет использоваться в качестве наковальни, но укрепит конструкцию и накроет вершину фиксированной губки. В завершении снимите крепежные винты, покройте детали двумя слоями масляного полиуретана и пусть всю ночь сохнет. На следующий день прикрепите болтами к своему рабочему столу.

Источник фото www.ibuildit.ca/Workshop%20Projects/wooden-vise-1.html

Самодельные тиски из дуба

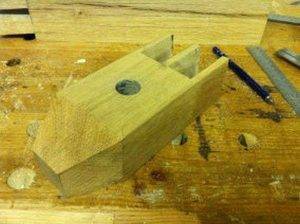

Дизайн этих самодельных тисков основан на чертежах, опубликованных Benchcrafted, основанных на старинных моделях, а корпус изготовлен из дубовой шпалы. Губки вырезаны вручную, но это желание автора проекта, вы же можете использовать ленточную пилу. Канавки продолблены вниз по обе стороны от основания, чтобы выступать в качестве бегунов для задних губок арматурных скобок. Кронштейны добавят прочность задней губке, но в основном, чтобы хорошо прикрепить губку к основанию. Верхняя часть тройника находится вверху прижимного болта. Для крепления вам понадобится болт, естественно, он должен быть здоровенным,  и иметь квадратную головку, чтобы зафиксировался в пазе корпуса в основании тисков. Снизу с каждой стороной основания добавьте стальную полосу, это чтобы предотвратить боковые кронштейны от изнашивания.

Источник фото www.instructables.com/id/Homemade-Bench-Oak-Carvers-Vice

Как правильно установить тиски на верстаке

Тиски (https://instrumentdp.com/tiski) ) работают вместе с верстаком. Для начала их необходимо надежно закрепить к верстаку. Они должны быть плотно зафиксированы, не шевелиться и не отходить. Люфты — недопустимы.

Поверхность стола верстака желательно выбирать из металла чтобы при сварке не было задымления. Сам верстак нужно устанавливать не вплотную, а так чтобы было расстояние от стены, для того чтобы искры попадали на стену.

Ставить тиски нужно на угол стола для быстрого доступа

Это очень важно при обработке больших деталей

Очень важным параметром является правильная установка высоты. Высота должна быть на уровне согнутой руки под прямым углом (смотрите на рисунок).

В таком случае вам не придётся наклоняться или работать в неудобном для вас положении.

Важно учитывать тот фактор, что инструмент может не переносить ударные нагрузки. Это относится к моделям, которые изготовлены из чугуна

Стальные же тиски, напротив, имеют прочную конструкцию и выдерживают большие нагрузки. Однако, в любом случае, и те, и другие могут сломаться.

Популярные статьи  Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Как выбрать инструмент

При выборе инструмента обратите внимание на следующие параметры:

Такие особенности: как закрытый и открытый винт, исполнение поворотного винта можно увидеть снизу инструмента.

Тиски своими руками: практические рекомендации по изготовлению

Накладки губок должны быть без люфтов. Использовать инструмент со сломанными накладками – не рекомендуется

Поэтому при работе инструментом очень важно смотреть на целостность губок и крепление

Для зажатия заготовки инструментом достаточно усилия руки. Не стоит надевать на рукоятку инструмента трубу чтобы увеличить рычаг, так как это может привести к поломке. Для моделей с открытым винтом смазку нужно делать пару раз в месяц, при закрытом винте – раз в год будет достаточно.

Ломаются ли тиски

Тиски могут сломаться только в случае неправильной их эксплуатации. Например, если вы будет зажимать большую метровую водопроводную трубу в тиски до 3 кг. или если вы захотите удлинить тиски трубой и будете тянуть, то скорее всего у тисков сломается подвижная часть.

Пошаговые технологии изготовления деревянных тисков в домашних условиях

Конструкция для верстака

В домашних условиях тиски для верстака изготавливаются в следующей последовательности.

Тиски своими руками: практические рекомендации по изготовлению Широкие параллельные тиски из дерева. Ширина губок составляет 600 мм.
Тиски своими руками: практические рекомендации по изготовлению Торцевая часть облицована стальными пластинами толщиной 4 мм.
Тиски своими руками: практические рекомендации по изготовлению Из березовой доски выпиливаются заготовки. Выбор березы объясняется тем, что эта древесина отличается высокой прочностью и твердостью.
Тиски своими руками: практические рекомендации по изготовлению Поверхность досок необходимо довести до идеала. Используются шлифовальные инструменты. Финишная обработка ведется шкурками с зерном 120…180 единиц.
Тиски своими руками: практические рекомендации по изготовлению К торцу приклеивается доска, которая будет служить в качестве неподвижной губки.
Тиски своими руками: практические рекомендации по изготовлению Дополнительно доску крепят винтами М5 с шайбами диаметром 20 мм.
Тиски своими руками: практические рекомендации по изготовлению Из березовых брусков 100х150х50 мм будут изготавливаться направляющие втулки для стержней.
Тиски своими руками: практические рекомендации по изготовлению В них высверливают отверстия диаметром 20 мм. Сами стержни будут изготавливаться из трубок Ø 20.
Тиски своими руками: практические рекомендации по изготовлению Ходовой винт М24 и направляющие стержни. Длина винта составляет 450 мм.
Тиски своими руками: практические рекомендации по изготовлению Предварительная сборка направляющих узлов.
Тиски своими руками: практические рекомендации по изготовлению Чтобы движение выполнялось строго по прямой линии, нужна длинная гайка. Но искать подобную можно долго. Проще поступить иначе. 1 –  взять полосу длиной 180 мм (ширина 33 мм, толщина 5 мм); 2 – навернуть на винт две гайки; 3 – установить расстояние между гайками 140 мм; 4 – приварить гайки к полосе две гайки. Получится длинная опора, которая будет надежно перемещать подвижную часть тисков.
Тиски своими руками: практические рекомендации по изготовлению При монтаже винт и направляющие располагаются под столом. На фото можно увидеть, как собирается конструкция подобных тисков.
Тиски своими руками: практические рекомендации по изготовлению Подвижная губка опирается на металлическую опору.
Тиски своими руками: практические рекомендации по изготовлению Чтобы происходило перемещение по винту, нужно приварить шайбу. Она не позволит смещаться подвижной части по винтовой поверхности.
Тиски своими руками: практические рекомендации по изготовлению Маховичок вытачивается из древесного фрагмента.
Тиски своими руками: практические рекомендации по изготовлению После токарной обработки получается довольно удобная рукоять.
Тиски своими руками: практические рекомендации по изготовлению Внутрь маховичка запрессовывается гайка.
Тиски своими руками: практические рекомендации по изготовлению Чтобы зафиксировать гайку, ее заливают эпоксидной смолой.
Тиски своими руками: практические рекомендации по изготовлению Для фиксации габаритных деталей вытачиваются нагели диаметром 20 мм. Их можно устанавливать на губках, а также на столе.
Тиски своими руками: практические рекомендации по изготовлению В маховичке сверлится отверстие Ø 16 мм. В него вставляется деревянный стержень. Так удобнее вращать и фиксировать детали.
Тиски своими руками: практические рекомендации по изготовлению Готовая конструкция деревянных тисков. На столе видны несколько рядов отверстий под нагели. Переставляя ответные упоры, можно фиксировать заготовки довольно большой ширины.

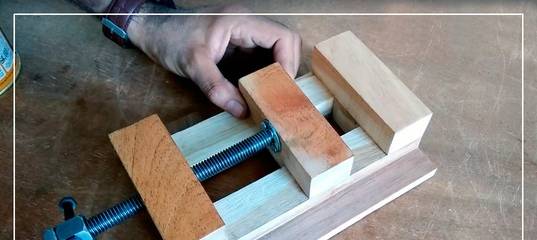

Изготовление деревянных тисков, устанавливаемых на столе

Другая конструкция используется в столярном производстве. Этот вид крепежа устанавливается на столе. Их дополнительно можно укрепить с помощью струбцин.

Тиски своими руками: практические рекомендации по изготовлению Используется массив дуба. Его необходимо просушить в специальном режиме, предусматривающем не только сушку. Режимы чередуются увлажнением. Тогда исключается появление трещин. В данном конструкции верхняя часть губок небольшой ширины (всего 60 мм).
Тиски своими руками: практические рекомендации по изготовлению Брусок размещается на столе, а потом размечают.
Тиски своими руками: практические рекомендации по изготовлению Брусок строгается.
Выпиливаются отдельные детали. Наилучшим считается крепление в виде ласточкиного хвоста.
Тиски своими руками: практические рекомендации по изготовлению Неподвижная часть вытачивается отдельно.
Тиски своими руками: практические рекомендации по изготовлению На токарном станке вытачивается рабочий винт.
Тиски своими руками: практические рекомендации по изготовлению Нарезается прямоугольная резьба.
На торце сверлится отверстие, куда вставляется стержень. С его помощью вращается винт.
Тиски своими руками: практические рекомендации по изготовлению Из полосы толщиной 6 мм вырезается опорная пластина.
Отверстия большого диаметра сверлят, закрепив деталь в четырехкулачковом патроне токарного станка.
Тиски своими руками: практические рекомендации по изготовлению Готовая пластина с отверстием Ø 20 мм.
Тиски своими руками: практические рекомендации по изготовлению Выполнение дополнительных пропилов.
Тиски своими руками: практические рекомендации по изготовлению Готовое изделие используется для фиксации заготовок при изготовлении небольших скульптур из древесины мягких пород.

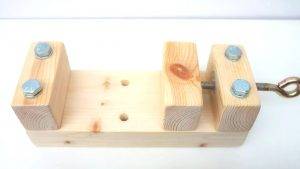

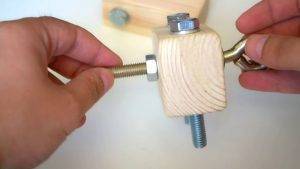

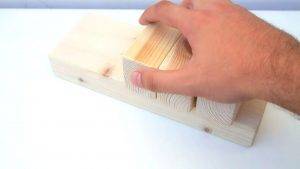

Простые деревянные тиски

Тиски своими руками: практические рекомендации по изготовлению Используются бруски из яблони.
Тиски своими руками: практические рекомендации по изготовлению Основание – это доска толщиной 30 мм, шириной 100 и длиной 200 мм.
Тиски своими руками: практические рекомендации по изготовлению Дополнительно напилены еще три элемента. Они будут выполнять функцию губок и промежуточной опоры. Их размеры: ширина 100 мм; толщина 30 мм; высота 40 мм.
Тиски своими руками: практические рекомендации по изготовлению В качестве винта используется рым-болт с резьбой М10.
Тиски своими руками: практические рекомендации по изготовлению Дополнительно понадобятся болты М8х70 с гайками.
Тиски своими руками: практические рекомендации по изготовлению На двух брусках сверлятся отверстия под болты М8.
Тиски своими руками: практические рекомендации по изготовлению Дополнительно сверлятся два бруска под резьбу М10.
Тиски своими руками: практические рекомендации по изготовлению Запрессовывается гайка. Дополнительно используется пластина для фиксации винта.
Тиски своими руками: практические рекомендации по изготовлению Остается собрать элементы на опорной доске.
Тиски своими руками: практические рекомендации по изготовлению Болты М8 используются для установки брусков.
Тиски своими руками: практические рекомендации по изготовлению Неподвижная губка может устанавливаться в нескольких положениях. Поэтому в тисках можно фиксировать детали разной ширины.
Тиски своими руками: практические рекомендации по изготовлению Тиски готовы. Ими можно пользоваться для работы с деревянными заготовками.

Тиски для слесарки своими руками: пошаговая инструкция

В интернете можно найти много вариантов самодельных тисков, сделанных своими руками. Я тоже решил сделать слесарные тиски из имеющегося у меня металла, чтобы не покупать заводские. И вот, что из этого получилось.

 Самодельные тиски, не уступающие промышленным образцам.

Пользователю только осталось доделать губки, зажимной вороток/рукоятку для ходового винта и просверлить отверстия в опорной плите для крепления тисков.

Для изготовления самодельных тисков нужны детали:

  • Основание тисков – металлическая пластина толщиной 4 мм;
  • Направляющая призма — профильная труба сечением 5х5 см, толщина стенки 4 мм;
  • Основа губок — уголок с полкой 7.5 см, толщина стенки 8 мм;
  • Ходовой винт – шпилька диаметром 20 мм;
  • Также потребовались – металлическая полоса шириной 5 см и толщиной 1 см, усиленная гайка для шпильки и уголок с полкой 60 мм и толщиной стенки 5 мм.

Работы по изготовлению слесарных тисков разбили на ряд этапов:

1. Основание под тиски Korkus сварил из двух металлических пластин размером 20х16 см.

    Для соединения деталей в одной из пластин насверлили         отверстия диаметром 8 мм и скрепили их точечной сваркой.

Затем места сварки зачистили.

2. По центру основания пользователь провёл линию для разметки места под ходовой винт — шпильку. Гайка под ходовой винт приварена к проставке толщиной 10 мм.

 Гайка и шпилька выровнены строго по центру основания слесарных тисков.

    Все детали зачищены до блеска.

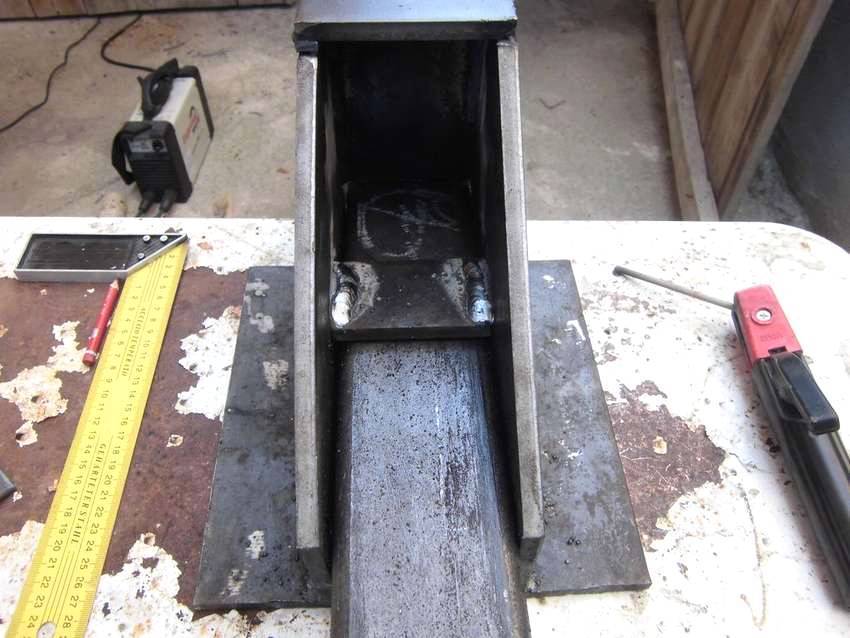

3. Направляющая тисков сделана из квадратной профильной трубы, в которой болгаркой сделан продольный паз шириной чуть больше, чем приваренная подставка с гайкой.

С краю направляющей оставлена не пропиленная часть равная ширине будущих губок.

4. Для крепления направляющей использован 60-й уголок (2 шт.) длиной 20 см.

Детали самодельных тисков.

Уголки обхватывают профильную трубу, а сверху к ним приваривается крышка из полосы толщиной 1 см и шириной 5 см. Получается короб.

Чтобы профильная труба свободно двигалась в коробе и получился зазор, использованы проставки – 2 полотна от пилы по металлу.

Т.к. щель между пластиной и уголками получилась достаточно большой, то, после приваривания пластины сверху, я срезал прихватки и проварил эту же пластину изнутри.

У профильной трубы полукруглые края, поэтому сварочный шов не мешает её ходу и компенсирует люфт.

Короб также зачистили.

5. Основание губок слесарных тисков сделаны из прочного уголка с полкой 75 мм и стенкой 8 мм.

Основание губок срезано под углом.

Губки тисков изготовлены из полосы толщиной 1 см.

Длина губок 15 см. Высота 5 см.

Популярные статьи  Краска для стен в квартире: свойства, виды и рекомендации по применению

В уголках и губках просверлены сквозные отверстия диаметром 4.2 мм.

Затем в уголках пользователь нарезал резьбу М5, а в губках рассверлил отверстия сверлом 5,1 мм и раззенковал отверстия под потай.

В губки вкручены болтики, а с обратной стороны прикручены гайки, которые потом обварили.

Чертёж губок для слесарных тисков.

6. С торца профильной трубы приварены два уголка.

Губки усилены треугольными ребрами жесткости и заварены пластиной металла толщиной 4 мм.

Получилась цельная конструкция.

Для усиления верхней части тисков и использования их как наковальни, сверху приварена пластина толщиной 8 мм.

Пластина приварена к уголкам, поэтому вся нагрузка через них будет передаваться на основание тисков.

7. Все сварные швы тисков зачищены УШМ, а металл отшлифован наждачным кругом с зерном 40.

Узлы тисков крупным планом.

8. На финише работ все части обезжирены и покрашены в красный цвет.

В итоге у Korkus получились слесарные тиски внешне неотличимые от заводских моделей.

Задать вопрос пользователю о самоделке можно в теме: «Столярные тиски своими руками».

Мини-кузница своими руками: самый бюджетный вариант

В материале рассказывается:

  • Какой минимальный набор инструментов и оборудования необходим для ковки металла.
  • Как сделать самодельную наковальню из старого рельса.
  • Из чего можно сделать недорогой переносной кузнечный горн.

Все секреты холодной ковки своими руками за 5 минут, и какие инструменты и приспособления для этого нужны.

Сварочные работы. Секреты мастерства от FORUMHOUSE

Из этой статьи вы узнаете:

  • Как выбрать сварочный аппарат начинающему сварщику.
  • На каком токе варить разные металлы.
  • Какая потребуется сварочная оснастка.
  • Как получить качественные сварные швы.
  • Как варить разные металлы.

В видео – самодельная мастерская и необходимый набор инструмента для самостройщика.

Это интересно: Топ 10 лучших электролобзиков и критерии выбора инструмента: внимательный взгляд на вопрос

Инструкция по изготовлению тисков: вариант №2

Самодельные тиски не требуют сложных конструкторских разработок и расчетов. Можно воспользоваться многочисленными фото и чертежами подобных устройств, которые легко найти в интернете. Достаточно простая, но в то же время очень эффективная конструкция создается на основе металлических труб.

Как известно, трубы, используемые для монтажа водо- и газопроводов, выпускаются с таким расчетом, что изделие определенного диаметра плотно входит в трубу последующего типоразмера. Именно эта особенность труб позволяет использовать их для такого устройства, как самодельные слесарные тиски. Наглядный чертеж, фото и описание процесса изготовления помогут самостоятельно изготовить данные тиски.

Тиски своими руками: практические рекомендации по изготовлению

Чертеж самодельных тисков. Ниже два фото с готовым изделием

Конструктивными элементами, из которых будут состоять самодельные тиски, являются:

  • отрезок металлической трубы, который будет выступать в роли внутренней подвижной части приспособления;
  • отрезок металлической трубы следующего типоразмера, который будет служить внешней неподвижной частью;
  • ходовая гайка с диаметром резьбы М16;
  • ходовой винт с диаметром резьбы М16;
  • вороток, за счет которого ходовому винту будет сообщаться вращение;
  • передняя и задняя опоры, за счет которых неподвижная труба будет фиксироваться на основании;
  • отрезки трубы прямоугольного профиля (будущие зажимные губки тисков);
  • две стопорные гайки с диаметрами резьбы М16 и М18.

Тиски своими руками: практические рекомендации по изготовлению

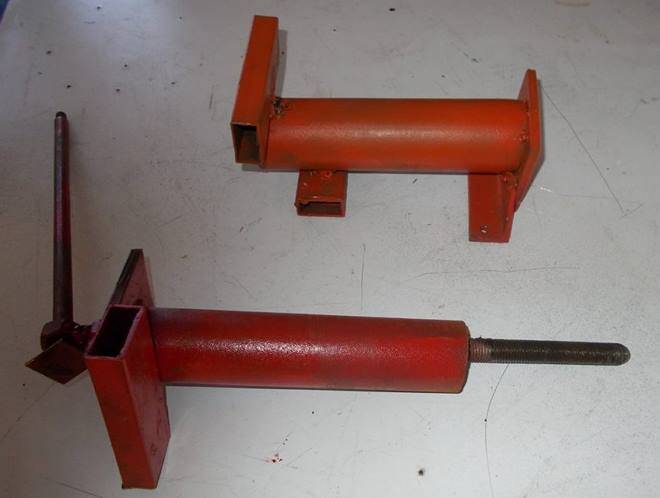

Две основные части тисков (подвижная и неподвижная)

Изготавливать такие тиски своими руками начинают с того, что к торцу отрезка трубы большего диаметра, которая будет выступать в роли неподвижного элемента, приваривают фланец. В центральное отверстие фланца должна быть вварена гайка с резьбой М16. К торцу отрезка подвижной трубы меньшего диаметра также приваривается фланец с центральным отверстием, в которое будет пропущен ходовой винт.

На некотором расстоянии от края ходового винта к нему приваривается гайка М18 (она станет фиксирующим элементом). После этого конец ходового винта, к которому приварена гайка, необходимо пропустить через внутреннюю часть подвижной трубы и вставить его в отверстие во фланце. При этом гайка должна прижаться к фланцу с его внутренней стороны.

Тиски своими руками: практические рекомендации по изготовлению

Тиски в сборе (на фото в них зажат молоток)

На конец ходового винта, выступивший с наружной стороны фланца, надевается шайба и навинчивается гайка М16, которая затем приваривается к винту. Между внутренней гайкой и поверхностью фланца также должна быть установлена шайба, что необходимо для уменьшения силы трения. Чтобы правильно выполнить этот этап изготовления самодельных тисков, лучше ориентироваться на соответствующее видео.

После того как подвижный узел тисков собран, следует вставить его в неподвижную трубу большего диаметра и вкрутить второй конец ходового винта в гайку второго фланца. Чтобы соединить ходовой винт с воротком, к его концу, выступающему со стороны подвижной трубы, можно приварить гайку или шайбу, в отверстия которых и будет пропущен вороток.

Зажимные губки таких тисков можно сделать из отрезков прямоугольных труб, которые привариваются к подвижной и неподвижной частям. Чтобы придать конструкции устойчивость, к нижней части неподвижной трубы привариваются две опоры, в качестве которых могут быть использованы уголки или прямоугольные трубы.

Внутренняя труба в процессе вращения ходового винта также может вращаться, что делает использование таких тисков очень неудобным. Чтобы этого не происходило, в верхней части неподвижной трубы можно сделать продольную прорезь, а в подвижную трубу вкрутить винт-фиксатор, который будет перемещаться по этой прорези и предотвращать вращение подвижной части.

На многих фото самодельных тисков подобной конструкции представлены устройства, подвижная и неподвижная части которых изготовлены из труб квадратного или прямоугольного профиля. Использование таких труб также позволяет избежать вращения подвижной части тисков.

Тиски описанной конструкции, автором которой является В. Легостаев, относятся к надежным и эффективным зажимным приспособлениям, простым в обслуживании и ремонте, что делает их очень популярными у домашних мастеров.

Тиски своими руками: практические рекомендации по изготовлению

Если не планируется сильно нагружать тиски, то вполне можно изготовить их из дерева по несложной схеме

Требования к тискам

#1 OFFLINE Veta

  • Участники
  • 161 сообщений

Активность: 24 июня 2014 20:15

  • Пол: Женщина
  • Город: Луганск

На участке тиски вышли из строя (на них разбиты резьбовые крепления) не могу найти документ, на который можно сослаться для предъявления нарушения в предписании. В НПАОП 0.00-1.30-01 Правила безопасной работы с инструментом и приспособлениями я таких требований не нашла.

#2 OFFLINE Крымчанин

Участники
2 315 сообщений

  • Активность: 25 апр. 2021 12:11
  • Пол: Мужчина
  • Город: Киев

Теоретически замена болтового крепления тисков к верстаку не представляет сложностей и должна проводиться в ходе текущей эксплуатации, если тиски не закреплены и не используются, то они должны изыматься из эксплуатации и сдаваться на хранение.

Неужели совсем ничего не подошло:

4.5.1. Все обрабатываемые на станке детали, за исключением особо тяжелых, необходимо устанавливать в соответствующие приспособления тиски, кондукторы и т.п.), которые закрепляются на столе (плите) сверлильного станка, и крепить в них.

Устройство передних и задних тисков верстака.

Обеспечение безопасности труда.

Правильная организация рабочего места как фактор повышения производительности труда и качества продукции.

Правильная организация рабочего места способству­ет удобству в работе, снижению утомляемости рабочего, повыше­нию производительности труда и удовлетворению от выполняе­мой работы. Понятие «организация рабочего места» включает на­личие набора оборудования, инструмента и приспособлений; удоб­ное расположение материала, необходимого для работы; место хранения заготовок и рабочего инструмента; нормальное освеще­ние естественным и искусственным светом; санитарно-гигиени­ческие условия работы.

Важным этапом столярных и плотничных работ является организация рабоче­го места, призванная повышать производительность труда и каче­ство продукции при соблюдении правил техники безопасности.

Характер выполняемой операции определяет рабочее место столяра, однако при ручной обработке основным оборудованием является столярный верстак.

Виды слесарных тисков

Кроме надежной опоры, вы должны четко понимать, какие виды работ вы будете выполнять, и соотносить выбор настольных тисков с ними. В первую очередь это касается материала корпуса. На постсоветском пространстве чаще им является чугун.

Популярные статьи  Утепление пенополиуретаном плюсы, минусы и стоит ли

Этот материал твердый, износостойкий, но довольно хрупкий. Поэтому если вы не собираетесь гнуть при помощи кувалды толстые стальные заготовки без серьезного предварительного их нагрева, то смело берите такие тиски, а если собираетесь, то лучше поищите стальные.

Если вам нужно будет в таких настольных тисках регулярно крепить заготовки цилиндрической формы, то желательно изготовить накладку на губку с треугольным вырезом. А если подобные операции будут довольно частыми, то советуем рассмотреть варианты конструктивного исполнения слесарных тисков, несколько отличные от стандартных.

Вообще, если говорить о функциональности слесарных тисков, то в первую очередь стоит подумать о размерах. Если вы точно знаете, что вам не придется работать с габаритными деталями, то не платите за лишний металл, а возможно рассмотрите даже компактные станочные тиски.

Или наоборот – возможен вариант работы с крупногабаритными деталями, но без особых усилий при их обработке. Тогда можно рассматривать вариант тисков с возможностью предварительного раздвигания губок без использования ходового винта.

Если у вас нет верстака, и также в перечне работ больше операций, не требующих приложения грубой физической силы к обрабатываемым деталям, то вариант с настольными тисками, закрепляемыми при помощи различных струбцин – ваш.

Правда, последние – минитиски, лучше иметь в хозяйстве в качестве дополнительных. Большие детали в них не зажмешь, да и серьезных усилий к обрабатываемой заготовке не приложишь – недостаточно усилий прижима струбцины для удержания самих тисочков, но изготовить ключик от замка по образцу – самое то.

Кроме того такие тисочки иногда бывают незаменимы, если надо отвернуть прикипевшую гайку, когда вы можете использовать их в качестве ручного инструмента. Несмотря на миниатюрные размеры, прижим губок у них очень неплохой.

Также стоит упомянуть о небольших тисках на шаровом шарнире, которые служат для удобства обработки совсем небольших деталей сложной конфигурации, позволяющие производить обработку различных поверхностей детали с одного закрепления.

Понятно, что усилия прижима шарового шарнира не хватит на серьезные физические нагрузки, так что такие тиски пригодны для довольно специфических видов работ. Такими же, на наш взгляд не очень серьезными, будут тисочки с креплением при помощи присоски.

Для их более ли менее надежного закрепления нужна либо хорошо отполированная поверхность, либо стекло. На других поверхностях надежно закрепить их вряд ли удастся. И функционал у них также невелик.

Для всех типов слесарных тисков вам, очевидно, пригодятся дополнительные накладки для закрепления деталей из мягких материалов.

Некоторые настольные тиски имеют пневмопривод, значительно облегчающий процесс закрепления заготовки.

Но если у вас дома не слесарное мини производство, то вряд ли такие тиски вам пригодятся.

Что еще важно знать при выборе слесарных тисков? Достаточно много нареканий от пользователей на китайские тиски с чугунными корпусами, снабженных струбцинами для крепления – часто отламываются, поэтому, если хотите дешевые тиски из поднебесной, то лучше подберите из стали. Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса

Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше

Выбирайте тиски, у которых при максимально разведенных губках наименьший люфт между деталями корпуса. Также, если вам для работы не нужен поворотный механизм в основании тисков, выберите модель без него: и деньги сэкономите, и жесткость конструкции выше.

Как сделать самодельные тиски для столярных работ

Вследствие разнообразия запчастей, которые предлагает современный рынок, а также благодаря интернету, где можно найти большое количество чертежей с размерами, тиски своими руками изготовить абсолютно непроблематично. Сразу стоит отметить, что цена самодельного инструмента будет на порядок ниже стоимости готовых тисков.

Полезный совет! Чтобы оборудование было удобным и справлялось с поставленной задачей, перед тем как сделать тиски, необходимо заранее подобрать размеры, продумать наличие инструментов и материалов, подготовить заготовки.

Первое, что следует учитывать при изготовлении столярных тисков, – это то, что губки должны быть изготовлены из древесины мягких пород, что позволит избежать повреждения мягких деталей.

Чтобы работа была максимально удобной, тиски прикручивают к верстаку. Затем на неподвижной половине крепят простую мебельную гайку для последующего вкручивания шпильки. Последняя, в свою очередь, и будет отвечать за подвижность механизма. Следующий этап – это фиксация шайбы на подвижной губке и крепление воротка к рукоятке. Сами наконечники для губок можно сделать из простой фанеры.

Если нужно изготовить самодельные тиски для сверлильного станка своими руками, то следует выполнить разметку деталей, после чего вырезать три одинаковых бруса. Станину готовят из толстой доски либо же из трех листов фанеры. На двух неподвижных брусках сверлят по два вертикальных отверстия, на третьем – отверстие под шпильку, выполняющую роль зажимного механизма. Далее монтируют гайку в брус.

К концу шпильки приваривают маленький пятачок с четырьмя отверстиями для фиксации. Далее прикручивают шпильку к неподвижной губке, а ее конец – к подвижной. Саму же готовую конструкцию крепят на верстак.

Верстачные тиски своими руками в домашних условиях: видео, фото, схема

Подвидом столярных тисков, которые можно легко изготовить из дерева, являются тиски Моксона, или верстачные тиски, которые позволяют осуществлять фиксацию больших и габаритных досок, фанеры и панелей. При этом они не требуют обширной площади в мастерской, производят их из дерева. Для изготовления деревянных тисков своими руками потребуются:

Тиски своими руками: практические рекомендации по изготовлению

С помощью схемы верстачные тиски можно изготовить своими руками в домашних условиях

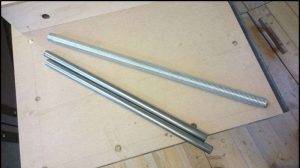

  • шпильки – 2 штуки;
  • гайки – 4 штуки;
  • доски – 3 штуки.

Последовательность работы:

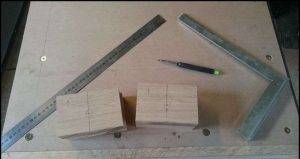

  1. Доски вырезают необходимого размера.
  2. В неподвижной и подвижной частях сверлят по два отверстия.
  3. На неподвижной детали в подготовленные отверстия вставляют гайки, которые предварительно смазывают клеем с двух сторон.
  4. На краю шпильки приваривают вороток (с целью удобства) либо же приделывают ручку из дерева.
  5. Станину для неподвижной части тисков из дерева своими руками можно изготовить в виде ступеньки.
  6. Готовое изделие крепят к верстаку или к специальному столу. Для фиксации можно использовать как болты, так и саморезы.

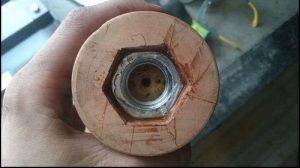

Важным моментом в изготовлении деревянных тисков является то, что отверстия в неподвижной части должны быть меньшего размера, чем гайки, что предотвратит холостое прокручивание гайки в отверстии.

Полезный совет! Как и сами столярные тиски, так и верстак под них можно сделать самостоятельно. Стол для тисков своими руками изготавливают в соответствии с необходимыми размерами. При этом обрабатываемые детали должны немного выступать за пределы опоры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
