Монтаж осветительных приборов своими силами возможен лишь с определенными знаниями в электропроводке.

много ламп — много требует энергии

При работе с освещением нужен человек, знающий основы электрики. Без этих навыков может случиться настоящая катавасия, которая просто-напросто приведет к пожару. Существует 2 способа монтажа осветительных приборов:

  • Открытый: прокладка кабелей по внешней стороне стен. Проводится после отделочных работ. Такой вариант применяют в гаражах и мастерских.
  • Закрытый: прокладка кабелей в штробах – туннелях внутри стен. Закрытый процесс проводится до облицовочных работ. Штробы проделываются при помощи пазовой фрезы. Отверстия прокладываются вдоль плинтуса и по краям стен.

Составление плана

Перед тем как проложить кабели, необходимо подготовить план с разметкой источников света по всему периметру помещения. На чертеже нужно отметить расположение розеток и выключателей. По европейским стандартам выключатели необходимо размещать на высоте 90 см от пола.

Важно учитывать последовательность подключения проводов и места сгибов. Если проводов много, желательно маркировать каждый, чтобы не запутаться при подключении

Монтаж электропроводки

После составления плана на стенах нужно сделать аналогичную разметку. Можно воспользоваться контрастным шнуром для удобства. Краситель в таких случаях лучше не применять, поскольку прокладка кабеля осуществляется после отделочных работ.

При помощи строительной рулетки нужно отмерять участки, на которых будут монтированы розетки и светильники.

гараж со светом зеленого цвета

Все розетки должны быть установлены на высоте от 50 см от пола. Поскольку способ открытый, то кабели необходимо прокладывать не вплотную к потолку (минимум 10 см).

Советы по разработке электропроводки

Независимо от типа системы освещения разработка схемы, установка дополнительных компонентов, вытяжка в гараже должны начинаться еще на стадии проектировании самого помещения. Есть еще несколько советов, которые помогут грамотно монтировать осветительные приборы в гараже:

  1. Кабели должны быть хорошо спрятаны в огнеупорные пластиковые короба, при этом провода не должны сплетаться друг с другом.
  2. Все светильники нужно подключить к проводу с сечением 2 мм2 .
  3. Каскадная система выключателей лучше всего подходит для гаражей.
  4. На потолке необходимо монтировать общие светильники, а по стенам – локальные для качественной подсветки углов и нижних частей автомобиля.
  5. Если в гараже предусмотрено наличие смотровой ямы, то внутри лучше всего установить источники света с питанием не более 12 В. Высокий уровень влаги образует конденсат на поверхности ламп, поэтому необходимо монтировать светильники с дополнительным трансформатором, понижающим напряжение.
  6. Освещение для гаража – хороший вариант в подсветке парковки и прилегающей территории.

Примерный расчет системы освещения

Устанавливать светильники нужно в зависимости от личных предпочтений, но желательно размещать их по потолку и стенам. Освещение гаража не должно быть распределено без чертежа. Там же необходимо рассчитать точное количество светильников.

Расчет системы освещения выглядит следующим образом: На 1 квадратный метр гаражного помещения необходимо 20 Вт. Если используются светодиодные лампы, то их количество рассчитывается по формуле: P = pxS/n, где P– Удельная мощность освещения на квадратный метр, S – площадь гаража, n – нужное количество светильников.

Чтобы лучше понять систему исчисления, можно рассмотреть аналогичный пример: при площади помещения 30 кв.м. потребуется освещение мощностью 600 Вт в сумме. Показатель образовался из расчета 20 Вт на квадратный метр х 30 квадратных метров.

Далее осталось подобрать лампы, которые вкупе дадут хорошее освещение, например, 2 галогенные лампы по 240 Вт. Если в гараже высокие потолки, нужно увеличить итоговый результат (600 Вт) в полтора раза. Во время проектирования системы освещения могут возникнуть различные сложности, поэтому в таких случаях хорошо помогают специальные программы подсчета.

Как сделать освещение в гараже своими руками – монтаж системы

Установить светильники не составит много труда. Как правило, в комплекте с ними уже поставляются штатные крепления или болты, в зависимости от особенностей конструкции (в первом случае можно применить дюбели). С креплением щитка не так все просто. Здесь лучше будет подобрать крепеж самостоятельно. Надо взять конструкцию с закрывающейся крышкой для максимальной безопасности. Размеры щитка – 60х60 сантиметров, можно больше для удобства его эксплуатации.

Свободное место в щитке необходимо для установки автоматов на свет, розеток, а также выделенных линий для инструмента. Учтите, что нужно еще включать в схему возможное автономное освещение гаража (выходы под генератор). Подключение должно быть тоже через автомат для безопасности использования всего оборудования.

Щиток лучше всего устанавливать на большие дюбеля в 4 точках по периметру, крепить только к прочной основе, чтобы не было никаких движений конструкции после привинчивания. Провода, которые исходят от автоматов до приборов освещения каждой линии, можно углубить в кирпичную стену при помощи штробореза (на 3-5 см), после чего оштукатурить. В металлических гаражах используются наружные скрытие гофры для проводов – так быстрее и проще.

Требования к освещению в смотровой яме гаража

Любой водитель знает, что от того, насколько хорошо оборудована смотровая яма, будет зависеть комфортная работа и возможность длительного нахождения в ней. Наличие лампочек или светильников помогает автолюбителю беспрепятственно провести осмотр узлов и деталей и различные виды ремонта.

Освещение смотровой ямы в гараже должно быть достаточно ярким, но не резким, чтобы не ослеплять глаза. Оно должно проводиться с применением понижающего трансформатора, размещенного в электрощитке вместе с прибором учета электроэнергии. Проводка должна быть скрыта и надежно защищена от попадания воды. Кроме того, не стоит забывать, что в смотровой яме нельзя оборудовать выключатель и розетку. Может произойти короткое замыкание, если на них попадет влага.Освещение в гараже своими руками

Популярные статьи  Лестницы в доме на второй этаж, фото и конструктивные особенности

Советы и рекомендации

Рассмотрим некоторые рекомендации специалистов при обустройстве освещения для гаража. При составлении схемы следует учесть наличие:

  • автономного источника бесперебойного питания (хотя бы на непродолжительное время, чтобы не сгорело оборудование и приборы, которые питаются от электричества при обесточивании);
  • защитных механизмов, изоляции от удара током;
  • понижающих трансформаторов для преобразования входящего высокого тока.

Правила выполнения электромонтажных работ:

  1. Провода укладывать в гофре (внутри помещения) и металлических рукавах (улица).
  2. Скрытый кабель необходимо прокладывать в штробах.
  3. Выбирать розетки только с высоким классом влагостойкости.
  4. Запрещается укладывать кабель змейкой или по диагонали. Это должно происходить строго горизонтально или вертикально, повороты разрешено делать только на 90 градусов.
  5. Кабель должен проходить примерно на расстоянии пятнадцати сантиметров от различных инженерных коммуникаций.
  6. Для высоконагруженных элементов требуется использовать трехфазную сеть.

Освещение для смотровой ямы мастерской

Яма — важная зона автомастерской в гараже. Из-за того, что в яме будет более влажно, чем в самом помещении, для ее освещения рекомендуется ставить светильники, которые имеют герметичную конструкцию. Она поможет не допустить накопления конденсата внутри лампы.

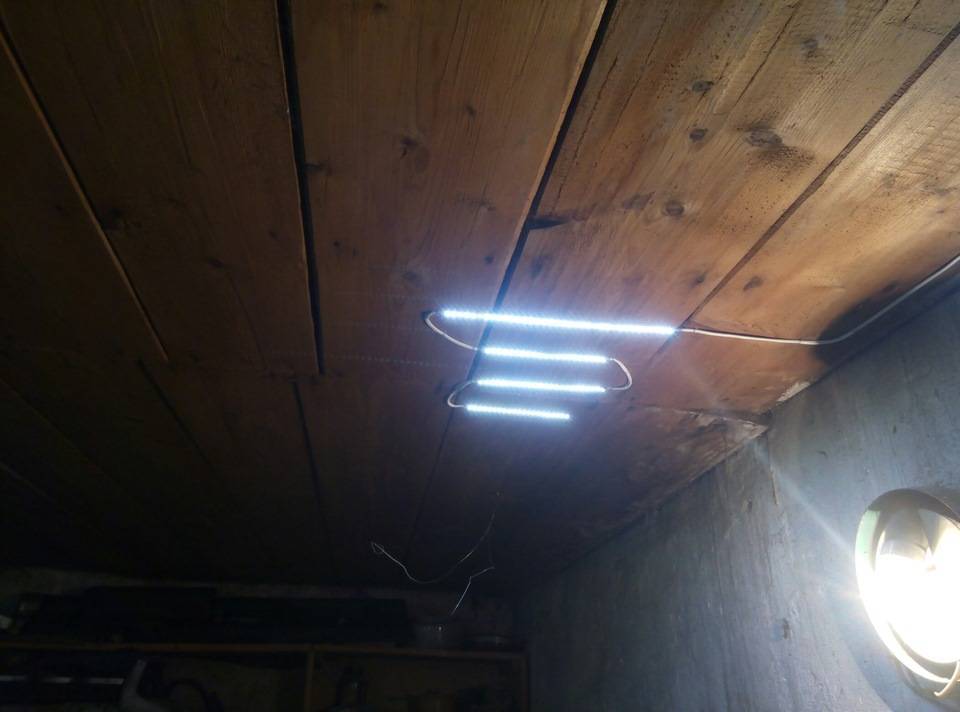

Освещение в гараже своими руками

По условиям безопасности освещение смотровой ямы (как и погреба гаража, если он имеется) разрешено осуществлять только с помощью понижающего трансформатора. Напряжение в сети в яме рекомендуется не более 42 В. Ставить выключатель, розетку в яме категорически запрещено. При этом светильников можно сделать сколько угодно. Если вы часто ей пользуетесь, можно установить три или четыре лампы (по одной с каждой стороны в углублениях). Плафоны для этого места желательно приобрести с защитными решетками.

На форумах автолюбители рекомендуют поберечься и установить трансформатор, понижающий напряжение до 12 В. Он поможет избежать удара током. Это разумно, так как сырость и влажность способны накапливаться в яме.

Если вы будете использовать переносной светильник для работы в темных местах автомобиля в смотровой яме, то надо выбрать низковольтную модель. Такая лампа должна быть присоединена к четырехметровому проводу. Закрепляют осветительный прибор на вкрученный в стену крючок.

Альтернативой переноски является светильник-фонарик, который крепится на голове. Он продается в туристический магазинах, но некоторые умельцы изготавливают его своими руками, используя обычный фонарик на батарейках и ремень.

Вдохновиться идеями установки ламп в гараже можно, посмотрев два видео:

Как показывает практика, устроить освещение в гараже проще, чем в квартире. если грамотно подобрать лампы и спроектировать все заранее. Большинство владельцев предпочитают провести проводку самостоятельно. Главное — помнить о безопасности!

Инструкция по проведению освещения в гараже

Планирование и монтаж освещения делают поэтапно. Соблюдение предложенных рекомендаций предотвратит ошибки и необходимость переделывать компоновку в будущем.

Составление схемы электропроводки

Выбирают способ прокладывания кабеля — открытый в гофре или закрытый в штробах. Чертят план гаража с электропроводкой, учитывая вид осветительных приборов.

На схеме указывают:

  • Линии укладки электропроводов;
  • Монтажное место распределительного щитка;
  • Точки монтажа выключателей, узлов, розеток;
  • Места привязки общего, зонного освещения, дополнительного оборудования.

Чертеж включает запланированное оборудование с указанием параметров, сечения кабеля. По точной схеме удобно закупать необходимые материалы.

Выбор расположения источников света

При небольших размерах гаража проектируют один или два потолочных светильника и источники света для рабочих мест. Стеллажи требуют установки дополнительного освещения.

Для большой площади монтируют потолочные и боковые осветительные приборы. Локальный свет также необходим. Такое расположение исключает затенение от машин и оборудования.

Многоуровневая компоновка распределяет свет по пространству наиболее равномерно. При таком варианте освещения светильники располагают на потолке и стенах на высоте 0.4 м, 0.75 м, 1.8 м соответственно.

Низкорасположенные фонари дополнительно закрывают рассеивающими плафонами, защищают решеткой. Лампы подбирают с небольшим световым потоком для предотвращения ослепляющего эффекта.

Расчет количества точек освещения

Требуемое количество ламп для гаража n рассчитывают делением суммарной необходимой мощности P на мощность одной лампы p:

Пример расчета количества светодиодных элементов и ламп накаливания для гаража площадью S = 24 м2 с рассчитанными ранее параметрами суммарных мощностей: для светодиодов примем мощность одной лампы p = 10 Вт, а для ламп накаливания p = 60 Вт.

Определяем необходимое количество ламп накаливания:

Рассчитаем требуемое число светодиодных ламп:

Гараж площадью 24 м2 оборудуют шестью лампами накаливания мощностью 60 Вт либо четырьмя LED-лампами 10 Вт. Для галогенных и люминесцентных источников ведут расчеты аналогично.

Необходимые инструменты и материалы

Для разметки понадобится измерительно-разметочный инструмент: рулетка, уровень, длинная линейка, карандаш. Штробление стен под электропроводку делают штроборезом, перфоратором или дрелью. Короткие пазы в мягком материале выдалбливают зубилом и молотком. Монтаж делают саморезами, анкерами, дюбелями, которые закручивают шуруповертом.

Для монтажа потребуется расчетное количество светильников, кабеля, выключателей, распределительных коробок, розеток, крепежных скоб, гофры. Распределительный щиток, счетчик, два устройства защитного отключения.

Для работы с проводами понадобятся пассатижи с кусачками, нож, отвертка, изолента. Для заделки пазов пользуются шпаклевкой и шпателем.

Поэтапный план работ

Обустройство гаражного освещения состоит из подготовительных и монтажных работ, выполняемых поэтапно:

  1. Подготовительные работы — нанесение схем из плана на стены, штробление пазов под скрытую проводку. Если планируют открытый монтаж, устанавливают кабель-каналы или скобы для крепления гофры.
  2. Закрепляют распределительный щиток с автоматами и счетчиком.
  3. Устанавливают кабель в пазы, канал либо заводят в гофру, которую закрепляют на скобы.
  4. Крепят узловые коробки, выключатели, розетки.
  5. Монтируют осветительные приборы на стены, потолок.
  6. Соединяют проводку с клеммами светильников, узловых коробок, розеток, выключателей.
  7. Устанавливают корпуса выключателей и розеток, плафоны фонарей, крышки распределительных коробок.
  8. Проверяют схему подключением электричества. Устраняют недоработки.
Популярные статьи  Износостойкая краска по бетону для наружных работ и ее применение

На завершающем этапе заделывают штробы, закрепляют облицовку, закрывают кабель-каналы.

Выбор приборов освещения

Прежде чем будет говорить об источниках энергии, нужно затронуть тему самих осветительных устройств, то есть ламп

Ведь без них вряд ли удастся обойтись, если не брать во внимание один достаточно экзотический способ, который мы чуть позже рассмотрим

Выбирая светильники для гаража, обычно рассматриваются следующие варианты:

Хочу заметить, что классический вариант с одной лампой на потолке в центре гаража вряд ли подойдет для полноценного использования помещения как мастерской. Потому лучше разделить все на несколько зон или уровней.

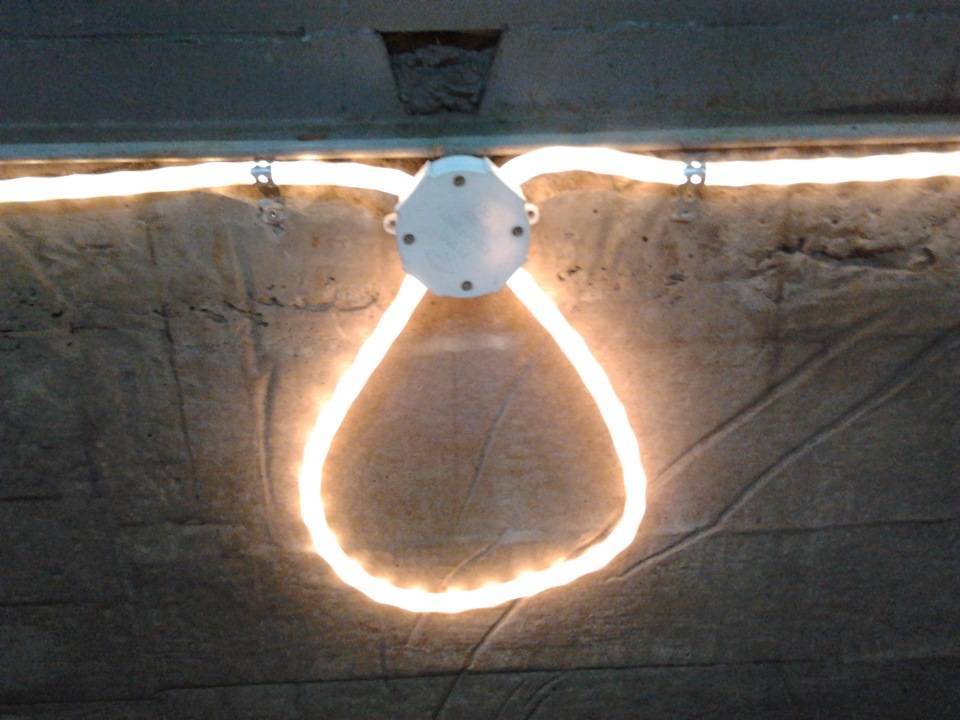

Освещение в гараже своими руками

Обычно делают центральное более мощное освещение, а также устанавливают отдельно несколько светильников в специальных зонах. К примеру, около станка, в смотровой яме и пр.

Еще автомобилистов интересует, как рассчитать правильное количество ламп. Для этого существуют специальные формулы. Если не хотите заморачиваться, можете ориентироваться по следующему принципу. На 1 квадратный метр помещения приходится 16-20 Вт. Хотя это применимо к лампам накаливания, у тех же светодиодок есть в инструкции пропорции, скольким Вт соответствует тот или иной тип светодиодной лампочки. То есть рассчитать будет не сложно. Плюс есть много роликов на ютуб, либо можно спросить у автомобилистов на Drive2, поскольку гаражи имеют разную площадь, размеры, высоту потолков, покрытие стен и пр.

В изначально темных гаражах придется использовать больше света. Темные стены будут поглощать часть освещения, а потому количество ламп возрастет.

Теперь пройдемся по нескольким методам создания автономного освещения. Не все они быстрые и дешевые, но некоторые действительно интересные.

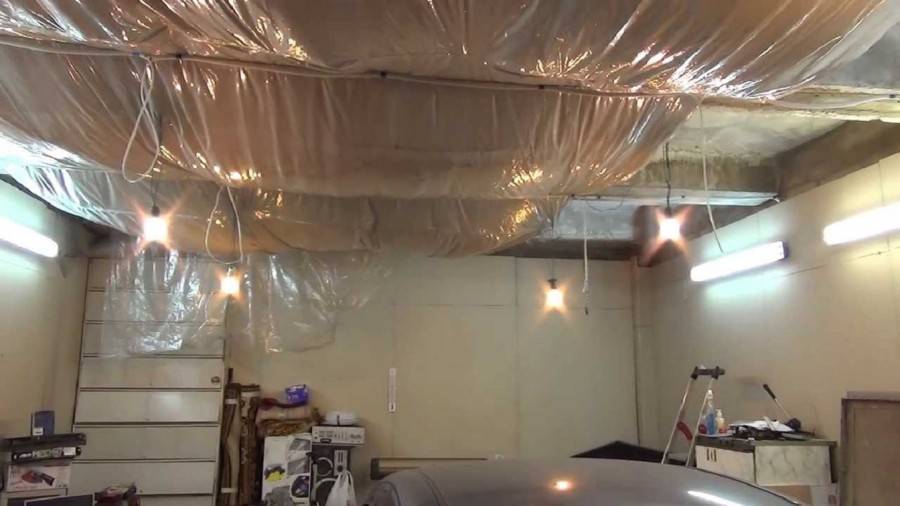

Освещение в гараже своими руками

Типы светильников

Когда речь касается обустройства освещения в гараже, лучше всего остановить свой выбор на комбинированном варианте, который предусматривает использование различных типов светильников. Можно выделить следующие виды осветительных приборов, используемые в гаражных условиях, базирующиеся на принципе распространения света:

  • Прямое освещение, где преимущественно используется свет, направленный вниз. Практически все встраиваемые источники света относятся к данной группе.
  • Отраженное, которое предусматривает направление света вверх, где он должен отражаться от потолка в пространство. В данную категорию относятся различные подвесные светильники, где стоит выделить люстры, настенные светильники и переносные лампы.
  • Диффузионные, которые способны равномерно распределять свет во все стороны. В данную категорию относят люстры, имеющие форму шара, светильники и некоторые виды ламп.
  • Регулируемые приборы. Они обычно обеспечивают прямое освещение. Управляются они так, чтобы лампы могли осветить больший участок. В данную категорию следует отнести прожекторы и осветительные приборы с акцентной подсветкой.

По способу крепления светильники можно распределить на:

  • стационарные, которые обычно фиксируются в потолке либо на стенах;
  • нестационарные, которые можно перемещать по помещению.

Этапы подготовки

Как в большом, так и в малом гараже, открытая прокладка проводов потребует использования коробов (из пластмассы либо металла). Заменой коробам может выступить гофрированная труба. Целесообразно при выборе варианта ориентироваться на рекомендации профессиональных электриков. В любом случае, обязательным компонентом является общий выключатель, располагаемый на входе или въезде в гараж. Он позволяет сразу зажечь верхний свет при входе в помещение, или погасить его при уходе.

Для подсветки в смотровых ямах нужны светильники на 12 или на 36 вольт (выбор между ними — во многом дело личного вкуса). Электропитание источников света нужно делать с помощью многожильного кабеля сечением 1,5 — 2 кв. мм. Рекомендуется выбирать лампы с цветовой температурой от 4000 до 5500 К. Тип цоколя — Е27 и Е40.

Светодиодные приборы должны иметь типоразмеры:

  • SMD 5730;
  • SMD 5630;
  • SMD 3014;
  • COB матрицы.

Чтобы сократить расходы на приобретение светильников и на потребляемую энергию, в самых темных местах можно поставить зеркало. Отражая лучи, оно позволит увеличить освещенность в гараже без лишних затрат.

Выбор схемы подключения

Требования электрической безопасности предписывают заземлять вводы в распределительные щиты, причем сопротивление у заземления делается максимум 4 Ом. Независимо от конкретной организации электропитания, в обособленном гараже ставят электросчетчик, а если гараж подключен к домашней электросети, то он не нужен. Ток вводного автомата определяется по величине, допустимой технически в данной электросети или разрешенной правлением гаражного кооператива.

Также в любой схеме должны быть:

  • устройство защитного отключения;
  • понижающие трансформаторы;
  • обособленные автоматы для зарядных устройств и сварочных аппаратов.

Осветительные линии правильно создавать на основе кабеля ВВГ 3х1,5. Силовые однофазные цепи делают из провода ВВГ 3х2,5, а трехфазные — из провода ВВГ 5х2,5. Внутри ПВХ труб и коробов применяются кабели ВВГнг 3х1,5. Открытая установка поверх горючего основания требует использовать решение ВВГнг LS 3х1,5, который, благодаря сложной изоляции, позволяет обойтись без усиленной защиты. Можно провести трассу как вертикально, так и горизонтально. При любой возможности стоит выбирать наиболее короткую диагональную прокладку.

Важно: повороты разрешается делать только под углом 90 градусов, с разрывом минимум 0,1 — 0,15 м от полов и потолков. Нельзя размещать провода ближе 150 мм от отопительных труб и других нагревающихся, хотя бы периодически, конструкций. Поскольку в гаражах неизменно присутствует вода и пыль, все электрооборудование должно быть защищено от обоих факторов

Запрещено приближать выключатели к воротам, косякам и окнам. Минимальная высота монтажа розеток составляет 0,6 м

Поскольку в гаражах неизменно присутствует вода и пыль, все электрооборудование должно быть защищено от обоих факторов. Запрещено приближать выключатели к воротам, косякам и окнам. Минимальная высота монтажа розеток составляет 0,6 м.

Подготовка к выполнению работ

К подготовительной процедуре относится подбор необходимых материалов и инструментов, которые понадобятся для проведения монтажных работ по прокладке, креплению и подключению электропроводки в гараже.

Перечень инструментов:

  • отвертки плоские и крестообразные разных размеров;
  • плоскогубцы;
  • круглогубцы для выполнения аккуратного подключения к автоматам;
  • перфоратор, болгарка для штроб, отверстий под розетки, а также установки монтажных скоб для крепления кабеля;
  • указатель напряжения для проверки отсутствия потенциала и безопасной работы, так как даже при отключенном вводном автоматическом выключателе нельзя быть абсолютно уверенном в отсутствии напряжения на отдельном участке цепи (токоведущие элементы автомата скрыты в корпусе, поэтому монтажник не может убедиться в надежности соединения его контактов, то есть нет видимого разрыва цепи);
  • молоток, зубило;
  • изолирующие материалы (изоляционная лента, полихлорвиниловая трубка и т. д.).

Список материалов, необходимых для организации электроснабжения гаража:

  • токоограничивающие и защитные устройства для подачи напряжения и его контроля (автоматические выключатели, УЗО, стабилизаторы);
  • электрический счетчик с электрощитом;
  • кабельная продукция (провода);
  • распределительные коробки;
  • выключатели освещения;
  • розетки.

После приобретения всех необходимых материалов, инструментов можно приступить к подготовительным работам и непосредственно прокладке проводки в гараже своими руками.

Выбор светильников и их расположения

Освещение, как известно, бывает общим и локальным. Первое обеспечивает, как следует из названия, общее освещение гаража, второе – подсветку рабочей зоны. Начнем с общего.

Общее освещение

Для гаража из любого материала для общего освещения оптимальными будут накладные светильники. Они просты в монтаже, легко обслуживаются, не занимают много полезной площади и могут быть смонтированы даже на низкий потолок. Тип светильников (растровый, линейный и пр.) роли не играет – это будет зависеть от типа ламп, в них используемых. Количество же осветительных приборов будет зависеть от мощности используемых в них ламп.

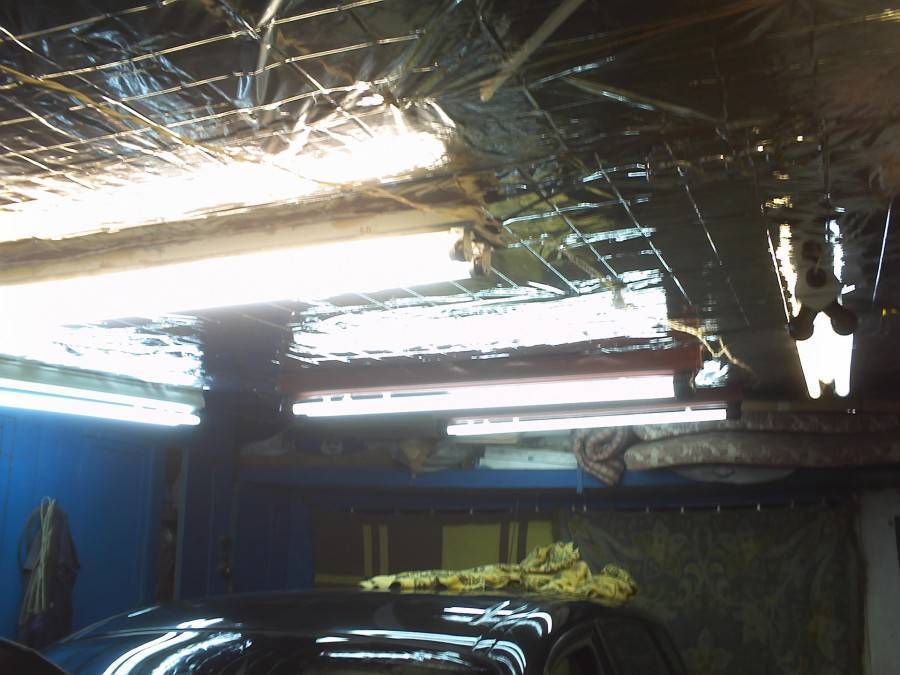

Накладные светильники в металлическом корпусе для гаража

Главные требования к таким осветителям для использования их в гараже:

  • они должны быть закрытого типа;
  • должны иметь защитное стекло (плафон);
  • наличие светорассеивателя;
  • должна быть защитная решетка (только для осветителей, расположенных ниже 1 м).

Теперь по расположению осветителей в гараже. Если мы повесим гипотетическую люстру мощностью 500 Вт в центре потолка, то абсолютно не решим вопрос правильного освещения – это, я думаю, очевидно.

Для качественного освещения полученные ватты необходимо равномерно распределить по всей площади гаража, причем желательно так, чтобы в помещении не было теней. Здесь у нас два варианта:

  1. Потолочное расположение.
  2. Настенное расположение.

Центральную ось гаража, на мой взгляд, особо освещать не нужно: по ней будет стоять автомобиль, а на его крыше мы читать не собираемся. Наша задача – качественно осветить промежутки между автомобилем и стенами гаража. Поэтому оптимальным будет расположение потолочных светильников между машиной и стеной гаража. Дополнительно не помешает отдельный светильник над моторным отсеком.

Неплохим вариантом освещения гаража будут и угловые светильники, размещенные под потолком по периметру помещения.

Если конструкция потолка не позволяет закрепить на нем осветители, их можно разместить на туго натянутых струнах. Но можно обойтись и настенным вариантом, установив осветители под потолком на стенах гаража.

Локальная подсветка

Кроме общего освещения, необходима и локальная подсветка нескольких рабочих зон гаража. Верстак мастерской осветить проще всего: достаточно использовать лампу, низко расположенную над верстаком. Единственное условие – светящаяся часть лампы не должна быть в поле зрения (согласно тому же СНИП), ее задача – освещать, а не слепить.

Очень неплохо, если лампа будет иметь поворотный кронштейн, который поможет направлять свет туда, где он нужен в данный момент.

Несколько сложнее организовать подсветку, к примеру, колеса. Ведь верхнего освещения для замены тех же тормозных колодок будет явно недостаточно. Выйти из положения можно двумя способами:

  1. Организовать дополнительное нижнее освещение.
  2. Установить на поворотном кронштейне направленный источник света.
  3. Использовать переносной источник света.

Первый способ подразумевает дополнительные светильники, установленные довольно низко, чтобы давать низкий боковой свет.

Другой вариант – несколько направленных источников света на поворотных кронштейнах не займут много места. Более того, с их помощью можно организовать яркое локальное освещение практически на любом участке гаража. Для этих целей можно использовать обычные споты (точечные светильники).

Но и этот вариант не лишен недостатка. Во время ремонта на некоторых участках кузова может оказаться, что спина заслоняет свет от источника

Эту проблему можно решить, если использовать третий вариант – прожектор (светодиодный, галогенный – неважно), закрепленный на штативе. Штатив можно сделать самому, а можно купить готовый от того же софита, нивелира, камеры и пр

Светодиодные прожекторы на самодельном и промышленном штативах для гаража
