Для чего нужен обратный клапан: назначение устройства
Перед тем как рассматривать вопрос о назначении клапана, необходимо разобраться, как работает канализация. Система, состоящая из трубопроводов, функционирует по принципу сообщающихся сосудов. Когда на одном из участков возникает засор, стоки, находящиеся в трубах, будут искать пути выхода наружу. Фекалии по трубопроводам будут подниматься и истекать из сантехнических приборов, создавая неприятные условия для жильцов квартиры или дома.
Обратный клапан препятствует истеканию содержимого из труб в случае засора
Для исключения такой ситуации устанавливается канализационный обратный клапан. Главным его предназначением является блокировка обратного движения сточных вод по трубопроводу в случае засора системы. Это происходит в горизонтальных трубах, которые находятся в подвальном помещении. Сточные воды начинают двигаться вверх в поиске доступной точки для истечения. Клапан перекрывает просвет в трубах.
Устройства преимущественно устанавливаются на отводах для подключения сантехприборов на первых и вторых этажах любого многоэтажного дома. Такая двойная мера просто необходима, поскольку стоки, не обнаружив выхода на первом этаже, будут подниматься до второго. Выше этого уровня сточные воды не доходят. Сток уже будет способен продавить пробку и свободно двигаться по канализационной трубе.
Однако в случае сильного засора сети посторонними предметами иногда случаются ситуации, когда фекальные воды могут изливаться из сантехнических приборов, находящихся на более высоких этажах, что зависит от места образования пробки.

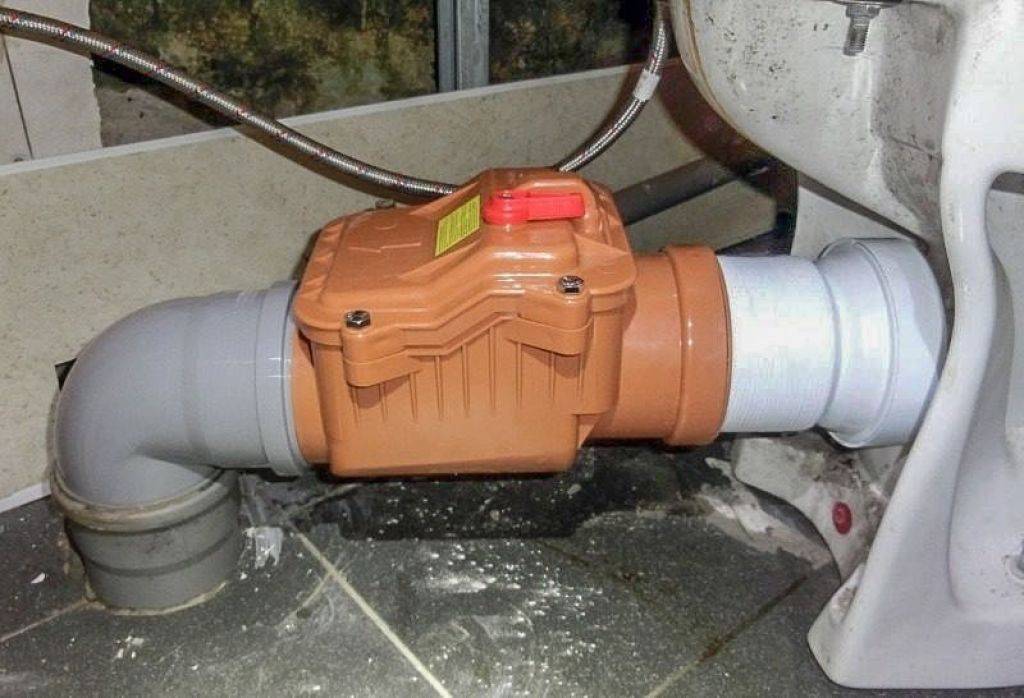

В частном доме, который подключен к централизованной сети, обратный клапан монтируется на внутренней стороне канализационного колодца перед выпуском. Данное устройство следует устанавливать и для автономных систем водоотведения, где сток скапливается в сливной яме.
Клапан будет блокировать движение сточных вод обратно по канализации
Полезный совет! Обратный клапан в частном доме исполняет роль барьера для грызунов и другой живности, которые могут проникнуть в помещение через канализационную трубу.
Советы специалистов
Опытные мастера — сантехники рекомендуют:
- выбирать клапан, руководствуясь не его более низкой ценой, а качеством, так как затраты на приобретение устройства не сопоставимы с расходами на ремонт жилья, в случае его затопления нечистотами;
- перед монтажом обязательно проверять прибор на герметичность. Если он недостаточно герметичен, то при эксплуатации будет слышен шум и вибрация. Для устранения проблемы нужно снять крышку и заменить окантовку или сам затвор;
- правильно размещать клапан, чтобы стрелка на его корпусе была направлена в сторону канализационного выпуска;
- устанавливать прибор в таком месте, где к нему будет всегда свободен доступ для чистки и обслуживания;
- если система выполнена из чугунных труб, а клапан пластиковый, то необходимо предварительно поставить переходник с металла на пластик.
Что это такое
Обратный канализационный клапан – это устройство, которое предупреждает обратное течение воды в квартиру или другое помещение. Подобное часто происходит при засорении стоков, т. к. вода всегда движется в ту сторону, где нет сопротивления. Если в трубе образуется засор, препятствующий нормальному течению жидкости, то поток воды просто поворачивает в другом направлении. В том случае, когда в коммуникации образовывается засор, но движение воды не прекращается, поток может просто потечь в направлении смесителя раковины, унитаза и других отводов потребителей.
Фото – вакуумная модель
Для чего выполняется установка обратного клапана на канализацию:
- С целью защиты жилого помещения от запаха из канализации. Помимо предохранения вещей и дома от потопа, запор защищает Вас от неприятных канализационных ароматов. Очень часто используется дополнительный воздушный вакуумный клапан, который образовывает своеобразный пузырь, удерживающий смрад. При этом, благодаря этой же вентиляции, в канализацию попадает свежий воздух, обеспечивающий своеобразную циркуляцию потоков;
- Для защиты внутренней и внешней канализационной системы отводы;
- Для предохранения ливневой и дренажной систем от протечек и прорывов;
- Для сохранности потребителей водоснабжения в квартире или коттедже (стиральной машины, душевой кабины, раковины, мойки, шланга и т. д.).
Это интересно: Как выбрать биотуалет для дачи, основные характеристики и устройство
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Пошаговая инструкция по монтажу
Большинство воздушных клапанов выпускаются производителями для соединения с трубами DN110. В случае если присоединительный размер устройства не соответствует размеру трубы, применяют специальный переходник. Для труб DN50 или DN75 используют аэраторы с соответствующим диаметром присоединительного выхода или укомплектованные редукционной вставкой.
Необходимо помнить, что клапан, предназначенный для труб диаметром меньше, чем 110 мм, может устанавливаться максимум для двух сантехнических точек.
На участках перехода от трубы большего диаметра к клапану с меньшим диаметром используют вкладыши-уменьшители, различные переходники. Для установки аэратора на чугунную трубу существуют также специальные переходники, обеспечивающие надежный стык пластика с металлом.
Вначале работы определяют место монтажа клапана с учетом правил монтажа и его доступности для дальнейшего обслуживания.
Далее выполняют следующие действия:
- Отключают водоснабжение в доме.
- Если монтаж проводится на ранее установленном трубопроводе, то проводят врезку и устанавливают специальный переходник.
Большинство моделей аэраторов имеет раструбный тип присоединения.
Сборка таких соединений осуществляется в следующей последовательности:
- Наружную поверхность гладкой детали и поверхность внутри раструба очищают от пыли.
- Протирают уплотнительное кольцо от возможных загрязнений и вкладывают его в желоб раструба.
- Поверхности, которые соприкасаются во время соединения, смазывают для уменьшения трения. Для этого применяют герметик, изготовленный на силиконовой основе или мыльный раствор, глицерин.
- Заводят гладкий конец клапана в раструб до метки. Качество соединения проверяют, проворачивая детали относительно друг друга, с последующим возвращением в исходное положение.
При необходимости участок с подсоединенным вакуумным клапаном закрепляют хомутом. По окончании работ необходимо проверить стыки на герметичность.
Для скрытого монтажа используют специальные модели вакуумных клапанов. Если стояк спрятан в штрабу или защитный короб, то необходимо принять меры, чтобы обеспечить поступление воздуха в фановый канализационный клапан. Для этого, по размеру сетки аэратора, делают вентиляционное отверстие.
Корпус аэратора заглубляют в стену, крепежный элемент подгоняют таким образом, чтобы его наружный край был заподлицо со стеновой поверхностью. Видимым элементом остается только декоративная решетка, которая может крепиться с помощью саморезов или вставляться вручную. Из эстетических соображений она выпускается в самых популярных цветовых вариантах — белом, сером, черном и хромированном.
Некоторые модели клапанов могут использоваться как отверстия для прочистки канализационных стоков. Для этого снимают декоративную крышку, вынимают внутренний механизм фанового клапана и внутрь заводят трос.
Строение и назначение запорных клапанов
Чтобы обезопасить свой дом от канализационного потопа и не закрывать всю ночь отверстия в раковине, ванне и унитазе полотенцами, халатами, покрывалами и всем, что под руку попадет, ставят специальные запорные устройства. Иногда даже один полиэтиленовый пакет, случайно смытый в унитаз, способен вызвать катастрофические последствия.
Что такое обратный клапан?
Для защиты от течения стоков в обратном направлении используются специальные устройства, которые срабатывают в нужный момент и преграждают путь отработанной воде. Это запорный клапан, применяемый для канализации в частных домах, квартирах, офисных помещениях, на производстве. Также запорные устройства ставят в системах отопления и водоснабжения.
Обратные клапаны умеют в нужный момент закрыть отверстие в канализационной трубе. А все стоки, начавшие свое движение в противоположном направлении, будут вынуждены искать другой путь.
Такая ситуация может произойти в многоэтажном многоквартирном доме, где обычно общий стояк у жильцов, квартиры которых находятся друг под другом. Тогда извержение канализации можно увидеть даже на 2-м этаже, если жильцы 1-го позаботились об установке запорного канализационного клапана.
Если клапан стоит и на 2-м этаже, то до 3-го столб канализационных стоков вряд ли дойдет – под давлением, оказываемым им, продавится засор и все уплывет туда, куда и должно – в общедомовую канализационную трубу.
Устройство и особенности работы
Запорные клапаны для канализации могут быть самой разной формы, размера. Они изготавливаются из различных материалов и имеют разные рабочие детали. Но все они действуют одинаково – преграждают путь стокам, резко изменившим направление своего движения.
К обратному клапану может подключаться несколько канализационных веток. Вне зависимости от модели запорного устройства нужно выбирать место установки, максимально удобное для проведения проверки и прочистки в будущем
В общем, клапан состоит из таких частей:
- входной и выходной патрубки;
- рычаг для принудительного вывода стоков;
- мембрана/рабочий орган для перекрытия всего сечения трубопровода;
- крышка для проведения ревизии и прочистки.
Рабочий механизм зависит от модели – это может быть резиновый шарик, заслонка или другое приспособление, которое полностью перекрывает трубу.
Если стоки идут в правильном направлении, то их движению ничего не препятствует. Стоит им изменить направление, как рабочий механизм закроет все сечение трубы
Нужен ли он в принципе?
Запорные устройства обязательны к установке не во всех ситуациях. В некоторых случаях без этих приспособлений можно обойтись.
Например, семья, проживающая в квартире на 5-м этаже, может не волноваться о затоплении ванной комнаты канализационными стоками через засор стояка.
При установке обратного клапана нужно следить за направлением красной стрелки – она указывает правильное направление стоков
Обратный клапан нужен, если:
- квартира находится на 1-м или 2-м этаже многоэтажки;
- в частном одноэтажном доме/даче;
- в 2-х или 3-х этажном коттедже;
- в офисных помещениях на 1-2-м этажах, особенно если в здании старые трубы.
Именно для таких категорий помещений дешевле будет установить запорное устройство, чем потом бороться с последствиями.

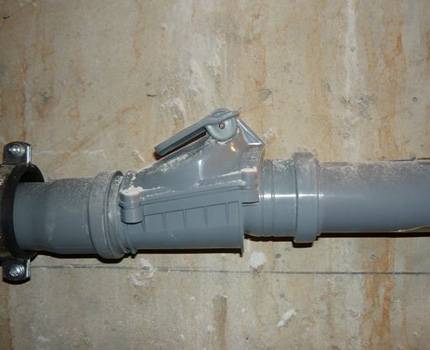

У клапана сверху есть рычаг для принудительного перекрытия канализационной трубы
Устройство и принцип работы фанового клапана
Теперь рассмотрим, как устроен и как работает воздушный вентклапан для канализации.
Фановый клапан имеет следующее устройство:
- Корпус, имеющий сбоку отверстие (через которое и поступает воздух). Выпускается из полимерного материала (полипропилена или ПВХ).
- Съемная крышка. Необходима для разборки аэрационного клапана (для чистки или ремонта).
- Шток или мембрана. Выполняются из резины.
- Уплотняющая прокладка из резины. Ограничивает ход штока, герметизирует конструкцию.

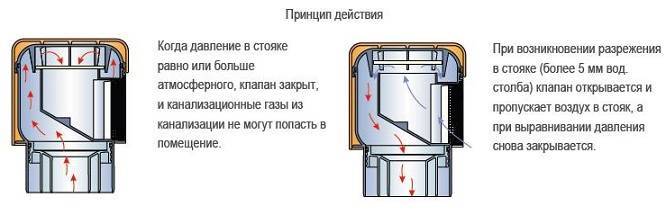

Работает вакуумный вентклапан для стояка следующим образом:
- когда давление внутри трубы одинаково с атмосферным (или слегка его превышает) — клапан закрыт;
- когда вода (из унитаза, стиральной машины, крана) попадает в сток — внутри трубы возникает разряжение, смещает шток (мембрану), и открывает клапан;
- поступающий через клапан воздух уравнивает давление, после чего шток (мембрана) возвращаются на седло (клапан закрывается).
Плюсы и минусы применения
Из преимуществ использования канализационного аэратора:
- возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);
- возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше).
Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.
В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).
Устройство и принцип работы воздушного клапана канализации
Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.
О технических характеристиках (диаметре) и производителях
Основными техническими характеристиками канализационного аэратора являются:
- Диаметр. По этому параметру выбирается модель под диаметр трубы.
- Пропускная способность (сколько воздуха пропустит за единицу времени).
По диаметру изделия могут быть 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки для отдельных приборов. Изделия диаметром 110 мм — предназначаются для монтажа на сам стояк.
Вентиляционный клапан на стояке
Устройства некоторых клапанов выполнены таким образом, что они подходят сразу для нескольких диаметров (имеют ступенчатый патрубок). К примеру, модель HL900N может использоваться для труб диаметром 50, 75 или 110 мм. Для монтажа на трубы другого диаметра (32, 40 мм) могут применяться переходники.
Что касается пропускной способности: выше уже говорилось, что на 1 л/с воды может потребляться 25 л/с воздуха. Производительность клапанов — от 7-8 л/с (для HL903 и Minivent) и до 32-37 л/с (для HL900N).
На российском рынке представлена продукция примерно десятка производителей. Приведем несколько конкретных брендов:
- HL (австрийская фирма, ее продукция — самая дорогая).
- McAlpine (Макальпин, английская фирма, среднеценовой сегмент).
- Wavin (польский производитель, среднеценовой и дорогой сегмент).
- Европласт (украинский бренд, дешевый сегмент).
Где устанавливается фановый аэратор?
Вентиляционный клапан можно установить двумя способами (по месту расположения):
- Для стояка. В этом случае он располагается на верхней его части, которая может либо выводиться на чердак, либо располагаться прямо в помещении (санузле).
- Для отдельного прибора (допустим, для стиральной машины).
Вкратце о работе канализационной системы
Прежде чем рассматривать устройство самого клапана — необходимо понимать, как правильно должна работать сама канализационная система. Принцип ее работы опишем вкратце.
Все трубы сточных вод (от раковины, ванной, душевой кабины, унитаза, стиральной и посудомоечной машины) подводятся к канализационному стояку (жидкость в который попадает самотеком). Это вертикально расположенная труба, которая проходит через весь дом. В нижней части стояк входит в центральный канализационный коллектор, по которому стоки поступают в очистные сооружения или выгребную яму.
Верхняя часть трубы — выходит через крышу, заканчиваясь выше уровня кровли (либо выходит в чердачное помещение). Она не закрывается заглушками сверху, а остается открытой. Задача этого отверстия — уравнивать атмосферное давление с давлением внутри трубы. Такая конструкция называется фановой трубой (про нее можно почитать отдельно). Она актуальна для любых построек высотой 2 этажа и больше.
В некоторых случаях установка фановой трубы невозможна, или не нужна. К примеру, если вблизи от выходного отверстия (на расстоянии менее 4 метров) располагаются окна или балконы — в этих помещениях будет слышен запах канализации.
Зачем нужен воздушный клапан для канализационного стояка?
Теперь разберемся, для чего нужен аэратор в системе канализации.
Работа описанной выше системы может нарушаться по таким причинам:
- если поврежден сам стояк;
- если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);
- если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;
- если фановая труба отсутствует.
Вентилируемый и невентилируемый (с клапаном) стояк
При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.
Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).
Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу). Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.
Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению плесени в ванной. Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.
Решением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.
Как вам данная статья?
Виды обратных клапанов и принцип их работы
Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.
Поворотные (лепестковые)
В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.
Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

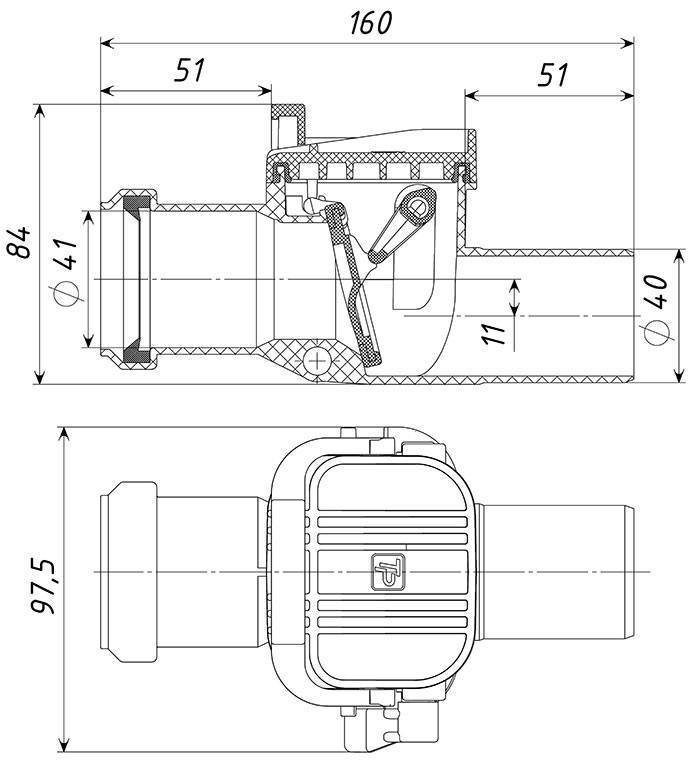

На рисунке показано, как работает обратный клапан на канализацию
Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.
Подъемный обратный клапан на канализацию
Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.
Схема устройства подъемного канализационного клапана
Подъемный обратный клапан более надежен, но его конструкция такова, что он часто забивается и требует периодической очистки. Для чего надо снять крышку (открутить четыре болта), прочистить или заменить механизм.
Шаровый обратный клапан
Еще один вариант запирающего устройства в обратном клапане — шарик. В этих устройствах большую роль играет внутреннее строение корпуса. Верхняя его часть разработана так, что при прохождении стоков шарик закатывается в специальное углубление в корпусе, открывая проход.
Строение шарового обратного клапана на канализацию
Когда в трубе сухо, он перекрывает сечение, при прохождении потока в обратном направлении, блокирует просвет трубы. Основной недостаток этой конструкции — подтекание стоков при подтоплении — шарик и боковая стенка корпуса не всегда стыкуются идеально, что приводит к тому, что некоторая часть стоков все же просачивается. Но массового затопления и гейзера из унитаза не будет точно.
Для чего нужен в канализации воздушный клапан и как его поставить читайте тут .
Межфланцевый
Этот тип обратных клапанов многим нравится больше из-за своих миниатюрных размеров. Это совсем небольшой цилиндр, внутри которого установлена поворотная заслонка. Она может состоять из двух частей, которые крепятся к центральному стержню, а может выглядеть как небольшая тарелка, в одном месте при помощи пружины прикрепленная к стенке корпуса.
Межфланцевый обратный клапан
Несмотря на компактность, такой тип обратного клапана на канализацию лучше не ставить: это водопроводное оборудование и на канализации оно будет работать плохо. Второй минус — невозможность быстрой прочистки — конструкция такова, что добраться к клапану можно только разобрав соединение.
