Реле давления для компрессора: устройство, маркировка + схема подключения и регулировка

Второй способ регулировки давления

Ещё один способ, который иногда гораздо удобнее и практичнее первого – регулировка через редуктор. Редуктор – это устройство, которое принимает в себя воздух уже в сжатом состоянии. Этот воздух необходимо передать на конечный аппарат.

Данные устройства, редукторы, имеют также регулирующий элемент в виде клапана. Диапазон управления давлением возможно контролировать, и зависят показатели от мощности и возможности компрессоров, которые соединены с редуктором.

Существуют специальные модели с функцией удобной подстройки подаваемого воздушного давления под каждый конкретный рабочий инструмент. Иногда такие аппараты даже имеют опцию, сбрасывающую избыток давления, лишая излишка и сохраняя безопасную бесперебойную работу любого подключаемого инструмента.

Схема и устройство

Приспособление разделяется на следующие виды:

  • Запускающие электрический двигатель компрессора при снижении давления ниже настроенного значения (нормально замкнутые);
  • Выключающие двигатель при повышении давления воздуха выше нормальной отметки (нормально разомкнутые).

Исполнительным элементом в устройстве считаются пружины. Их сила сжатия замеряется при помощи специального винта. Как правило, производители настраивают силу сжатия пружин таким образом, чтобы давление в пневмосети находилось в районе 4-6 ат. Данный параметр всегда точно указан в инструкции.

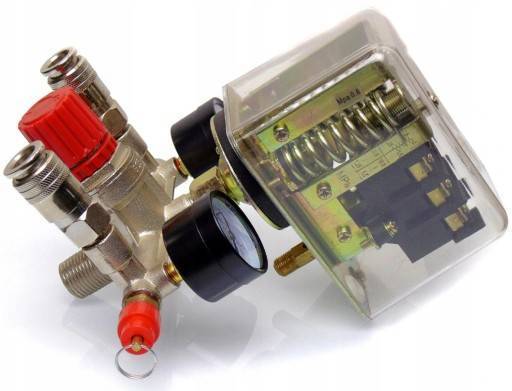

Реле давления предусматривает 2 обязательных подузла в своей конструкции – механический выключатель и разгрузочный клапан. Механический выключатель предохраняет от случайного запуска двигателя, выполняя таким образом функцию stand by. После нажатия привод устройства запускается, после чего компрессор начинает работать в автоматическом режиме. Без нажатия кнопки электродвигатель на заработает даже при пониженном давлении в пневмосети.

Разгрузочный клапан соединяется с воздухоподводящей магистралью между компрессором и ресивером и отвечает за работу двигателя. При отключении привода компрессора разгрузочный клапан на ресивере избавляется от лишнего сжатого воздуха, избавляя таким образом подвижные элементы от лишних усилий, требуемых при повторном запуске компрессора. Благодаря этому исключается перегрузка двигателя при крутящем моменте. При включении разгруженного двигателя клапан запирается, что не позволяет создаваться лишней нагрузке.

Для большей безопасности реле давления комплектуются дополнительно предохранительными клапанами, которые оказываются сильно полезными, к примеру, при поломке поршня, внезапной остановке электродвигателя и при любой другой нештатной ситуации!

Технические параметры

Реле давления для компрессора: устройство, маркировка + схема подключения и регулировкаТехнические параметры контрольного прибора рассчитаны на визуализацию показателей максимального и минимального давления газа, а также расхода рабочей среды. Наибольшее значение на входе/выходе для сжиженной среды составляет 250 атм., для сжиженного топлива — 25 атм. На выходе показатель варьируется пределами 1−16 атм.

В конструкции электрический регулятор напора газа 220 В содержит чувствительный механизм, способный сравнить сигнал от задатчика с текущим значением, преобразует командный импульс в механическую работу для перемещения подвижной пластины в нейтральное положение. В случае превышения переключающего усилия, чувствительный элемент, или пилот, передает команду выключаться на датчики.

Пилотный регулятор бывает астатическим, статическим, изодромным.

Астатический

В процессе эксплуатации реле астатического типа испытывает два вида нагрузки: активную (действующую) и пассивную (противодействующую). Подсоединить прибор с чувствительной мембраной рекомендуется к оборудованию для отбора газа из центрального трубопровода. Устройство данного вида юстирует давление среды системы по заданным показателям независимо от степени рабочей нагрузки на регулирующий элемент.

Статический

В набор конструкции статического реле напора включены стабилизаторы процесса, обеспечивающие противодействие трению и люфту на сочленениях системы. Статические устройства формируют равновесные показатели, отличающиеся от допустимых значений номинальной нагрузки. Включение процесса управления осуществляется действующей силой по затухающей амплитуде.

Изодромный

Автоматическое включение изодромного промышленного реле производится при отклонении давления от заданного значения. Пилотный орган 380 V реагирует на реальные показатели манометра, отличающиеся от допустимой нормы. Для разгрузки напора регулирующий элемент самостоятельно снижает показатели до оптимального рабочего параметра.

Особенности и разновидности автоматики для насоса

В зависимости от применяемых элементов и их функциональности выделяют три поколения автоматического контроля. Для его организации чаще всего используются следующие устройства:

  • Блочная автоматика. Принцип работ базируется на изменении напора давления при открывании и закрывании крана.
  • Панель пуска. Основное предназначение – запуск и отключение скважинного насоса.
  • Реле давления. Предупреждает выход из строя насоса при прекращении подачи воды. Отключает оборудование при отсутствии напора воды.
  • Станция управления. Способна отключить оборудование, если отсутствует вода.

Чтобы процесс перекачки было легче контролировать, устанавливаются специальные контроллеры в виде лампочки. Они могут включаться при включении или выключении насосного оборудования, а также при возникновении неисправностей любого характера.

Принцип их работы довольно простой. При открытом кране механизм находится во включенном состоянии. После закрытия крана контроллер продолжает удерживать насос включенным 10 секунд, после чего переходит в режим ожидания. При холостом ходе или в других аварийных ситуациях срабатывает защита.

Преимущества и недостатки контроллеров

Применение контроллеров значительно упрощает процесс использования насосного оборудования. К тому же правильно подобранные механизмы способны предупредит серьезные поломки в случае непредвиденной ситуации. Они имеют компактные размеры, но при этом отличаются функциональностью. Риск влияния человеческого фактора на работу оборудования практически отсутствует.

Популярные статьи  Обогреватель электрический экономный: разновидности и критерии выбора

Не лишены контроллеры и недостатков:

  • не могут применяться в системе с давлением более 2,2 бар;
  • некоторые модели рассчитаны на ограниченный поток воды;
  • электронные платы часто выходят из строя при скачках напряжения.

Наличие автоматики для насосной станции – это залог ее бесперебойной и длительной работы.

Источники

  • http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/rele-davleniya-vody-dlya-nasosa.html
  • https://yanashla.com/luchshie-rele-davleniya-dlya-nasosa/
  • https://o-vode.net/vodosnabzhenie/davlenie/rele
  • https://belkin-labs.ru/articles/95/
  • https://bulding.ru/water/water-supply-of-the-pressure-switch-the-water-pressure-switch-for-the-pump-the-device-and-the-principle-of-operation-troubleshooting-by-yourself.html
  • https://o-vode.net/vodosnabzhenie/davlenie/rele/kakie-neispravnosti-mogut-byt
  • https://master-water.ru/katalog/nasosy/avtomatika

Регулировка станции

Обобщив все основные этапы, можно сказать, что настройка компрессора должна обязательно включать в себя следующие операции:

Реле давления для компрессора: устройство, маркировка + схема подключения и регулировка

  • Проверку целостности и надежности электрических и воздушных соединений, контроль соответствия уровня смазывающих жидкостей, целостности и исправности привода, контроля направления вращения компрессорного блока;
  • Запуск станции, в ходе которого оценивается состояние и исправность клапанов;
  • Оценку и проверку работоспособности установки без нагрузки;
  • Проверку исправности систем автоматического аварийного отключения;
  • Контроль температурного режима в блоке;
  • Поиск неисправностей и их устранение;
  • Непосредственно регулировку давления, выдаваемого компрессором.

Обратите внимание: последний пункт нельзя доверять неподготовленному работнику. Непосредственно регулировка давления должна осуществляться только опытным подготовленным персоналом. В ходе регулировки:

В ходе регулировки:

Реле давления для компрессора: устройство, маркировка + схема подключения и регулировка

  • Проводятся замеры реального максимального и минимального давления;
  • С помощью датчика регулировки изменяются в нужную сторону;
  • Производится смещение рабочего диапазона (среднего давления);
  • После включения компрессора повторяется первый пункт настройки;
  • Если есть необходимость – делается дополнительная подстройка максимального, минимального и среднего значений.

Водопровод в доме

При использовании личного водопровода в доме может случиться так, что насос, обеспечивающий подкачку воды, будет постоянно активироваться и деактивироваться. И хотя за это должно отвечать РД, неисправность кроется не в нем.

Если давление в системе резко повышается, выключая помпу, а затем резко опускается, включая насос, значит, неисправен гидроаккумулятор, в котором либо порвалась, либо сильно растянулась мембрана, ответственная за компенсацию повышенного давления.

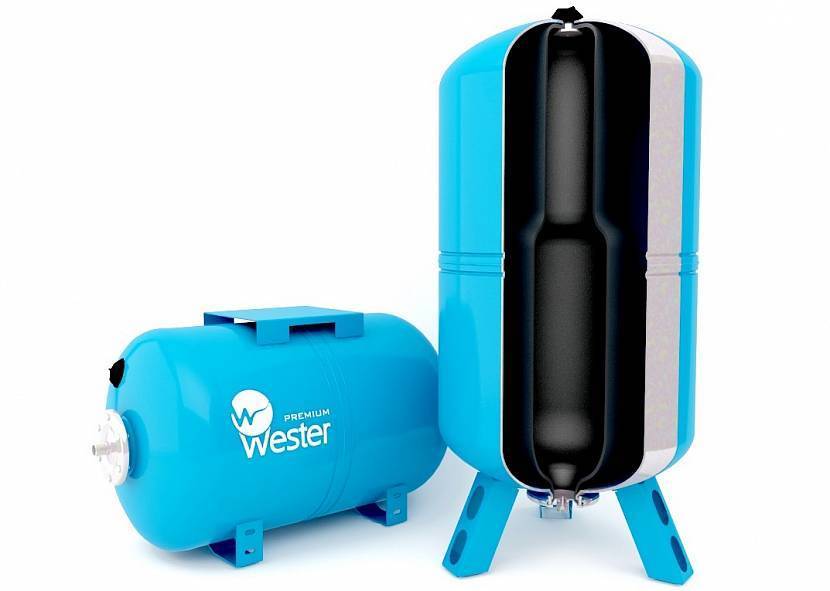

Решить возникшую проблему просто: нужно приобрести новую мембрану и установить ее. Сделать это можно самостоятельно.

Реле давления для компрессора: устройство, маркировка + схема подключения и регулировка Гидроаккумулятор с мембраной внутриИсточник kareliyanews.ru

Чтобы насос нормально работал, нужно поддерживать давление в баллоне с водой, которое формирует давление в реле, примерно на 10% ниже уровня переключения.

Другая часто встречающаяся проблема – постоянная работа насоса даже при отсутствии воды в системе. Причин возникновения несколько:

  • неисправность проводки;
  • окисление клемм;
  • неисправность электродвигателя.

Для выявления проблемы нужно взять мультиметр и прозвонить приборы. Неисправные устройства следует заменить.

Если точно известно, что реле давления для насосной станции неисправно, то заменить устройство следует так:

  1. Отключить РД от питания.
  2. Слить воду с гидроаккумулятора.
  3. Открыть краны.
  4. Отсоединить контактные провода и заземление.
  5. Снять старое РД с трубы насоса (из-за остаточного давления из штуцера может политься вода, поэтому под насос лучше подложить какую-то емкость).
  6. Подсоединить новое РД к штуцеру и подключить его к питанию.

Особое внимание стоит уделить прокладкам в местах контактов. Если они некачественные или их установили неправильно, появится течь.

Когда новое РД будет установлено, можно закрыть водопроводный кран, включить помпу и выполнить настройку.

Когда новое РД будет установлено, можно закрыть водопроводный кран, включить помпу и выполнить настройку.

О неисправностях реле давления в этом видео:

Регулировка и пусконаладочный процесс компрессора

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Популярные статьи  Как установить москитную сетку на пластиковое окно

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается.

Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3. Разобравшись в предназначении элементов, приступаем:

  1. Для обеспечения должного уровня безопасности отключаем электропитание.
  2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
  3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Подключение реле давления воды

Грязевик — тоже нужное приспособление, однако его можно монтировать отдельно от насосной станции на трубопроводе. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы.

Отсутствие жидкости в системе может быть вызвано следующими причинами: потребление жидкости значительно больше, чем объем колодца или скважины; перебои с поставкой воды в летний период; аварии на водопроводных системах. Подключаем реле к насосу Берем кусок провода. Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле.

Однако контакты не сразу размыкаются, это происходит лишь в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины. Электрическая часть Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Назначение

Теперь следует открыть воду и освободить гидробак. Так же их можно погружать в воду. Советуем почитать: Автоматика для скважинного насоса Возможно вам также будет интересно почитать: Пользуясь сайтом oBurenie.

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом При подключении погружного электронасоса к блоку автоматики реле давления обычно устанавливается на гидравлический аккумулятор подсоединением к выводам 5-входового штуцера. При минимальном показателе она ослабляет пружину, а при максимальном — сжимает. Это значит, что мы все подключили правильно!.

Настройка пружин осуществляется при помощи специальных гаек. Предел допустимых настроечных значений реле зависит от часового расхода и мощности насоса. Ознакомившись с простыми правилами регулировки реле давления воды, а также тонкостями настройки, можно проводить такие работы самостоятельно. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы. Как подключать реле давления к системе водоснабжения: В данной схеме подключения при увеличенном расходе жидкость закачивается в систему напрямую, не попадая в гидроаккумулятор.

Настройка работы

Обычно покупатели приобретают компрессоры с параметрами, установленными на заводе. Производитель оптимизирует работу инструмента таким образом, чтобы продлить срок его службы, улучшить эффективность и сделать обслуживание более простым. Тем не менее, в некоторых случаях приходится изменять предустановленные настройки, чтобы эксплуатировать компрессор в условиях, отличающихся от так называемых «стандартных». Разработчики допускают внесение корректировок, указывая в инструкции по использованию прибора те параметры, которые разрешается изменять.

Настраивание на автоматическое включение

Настройка компрессора на автоматическое включение актуальна для инструментов, сжимающих воздух «по умолчанию». Это применимо, например, для воздушных поршневых приборов, работающих в повторно-кратковременном режиме. Их мотор автоматически запускается, начинают работать нагнетающие поршни и накачивают в ресивер воздух. Когда будет установлено необходимое давление, техника перестает работать.

Для управления авторежимом используется реле давления или, другими словами, прессостат. Он подает команду на запуск двигателя, когда значение давления опускается до минимального порога, а затем отключает мотор, когда показатели поднимаются до максимума. Затем прессостат осуществляет контроль давления и повторяет цикл.

Настраивание на нужное давление

Обычно компрессоры имеют предустановленные заводские настройки на включение и отключение. Изменить их пользователи решают в двух случаях: в связи с техническими характеристиками подключаемого оборудования или для экономии энергии и снижения нагрузки на пневматическую систему. Например, если нужно подключить пневматический инструмент, у которого максимальное значение давления ниже, чем на выходе у компрессора. Вторая ситуация – пневмоинструменту необходимо давление в 6 бар, а реле на компрессоре сработает при минимальном пороге в 8 бар. В этом случае перенастройка компрессора на меньшее значение приведет к экономии электричества, а также к снижению нагрузки на пневматическую систему, включающую шланги, трубы и т.д.

Популярные статьи  Гофра для кабеля: лучшее решение при изолированном монтаже электросетей

Настраивание прессостата

Процесс регулировки прессостата имеет определенный алгоритм.

  1. Сначала следует включить компрессор, убедиться, что работает двигатель, и дождаться, когда ресивер полностью наполнится воздухом, сработает прессостат и отключится мотор. Затем нужно зафиксировать по манометру фактические показания максимальной компрессии и отключить электричество от прибора.
  2. Следующий шаг — снять крышку с реле давления. Датчик находится в черной пластиковой коробке и устанавливается на ресивере или на подводящей магистрали. Определить его можно по кнопке красного или белого цвета с надписью «Запуск компрессора».
  3. Под крышкой находится пара винтов или гаек. Регулятор с литерой Р устанавливает наивысшее давление, при котором двигатель прекращает работу. Поворачивая его в сторону увеличения или уменьшения (нужно ориентироваться по значкам «+» и «-»), следует поставить необходимый показатель. Если степень сжатия будет завышена, сработает предохранительный клапан.
  4. Второй регулятор используется для установки разницы между наивысшим и наименьшим давлением. Это значение настраивается аналогично предыдущему. На недорогих компрессорах этой опции может не быть. Стандартное значение – 2 Бар. Сильно понижать его не нужно, иначе компрессор будет запускаться постоянно, и срок его службы сократится. Если существенно увеличить разницу, мотор станет реже запускаться, но перепад давления в пневматическом инструменте повысится.
  5. Ряд производителей добавляет третий регулятор для настройки включения. Это наименьшее значение компрессии, при котором прессостат запускает двигатель на нагнетание воздуха.

Результаты настройки проверяются включением компрессора и наблюдением за его работой.

Если компрессор оснащен электронным контролем, настроить его работу можно через пульт цифровой системы управления. В нем есть вкладка «Настройка основных параметров», где устанавливаются показатели наименьшего и наибольшего давления.

Самостоятельное изготовление реле давления

Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.

Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.

Последовательность действий при проведении работ следующая:

  1. Установить расположение соответствующих контактов с помощью прозвона цепи.
  2. Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
  3. Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
  4. Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
  5. Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.

Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.

Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.

Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.

С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.

Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.
