Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ

Подключаем без заземления

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ

Как правильно подключить УЗО

Подключение УЗО в отсутствии заземления делается достаточно часто во многих квартирах и старых домах. Так как в домах старого образца обычно встречаются силовые кабеля с одной фазой и нулем, то заземление подключить нет возможности. Чтобы сделать заземление понадобится устанавливать заземляющий защитный контур по периметру здания, обязательно менять всю проводку, чтобы поместить новый кабель с «землей». Только подключение такой жилы к специальному проводнику на розетки или отдельным контактам на мощных бытовых приборах позволит сделать заземление в квартире или частном доме. Совместив такие защитные меры вместе с УЗО и автоматическим выключателем, можно обеспечить жилое здание всеми необходимыми мера для предотвращения несчастных случаев.

Однако у многих людей просто нет возможности сделать замену всей проводки в квартире, так как не сегодняшний день это дорогостоящее обновление. По этой причине устанавливается УЗО без заземления. Несмотря на то, то электрическая сеть не имеет заземления, не стоит игнорировать подключение устройства защитного отключения. Само защитное оборудование не имеет клемм для заземляющего проводника. В нем есть места для подсоединения фазы и рабочего нуля. Так как это устройство имеет совершенно другое назначение, то для него нет необходимости делать отдельные точки для заземления.

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ

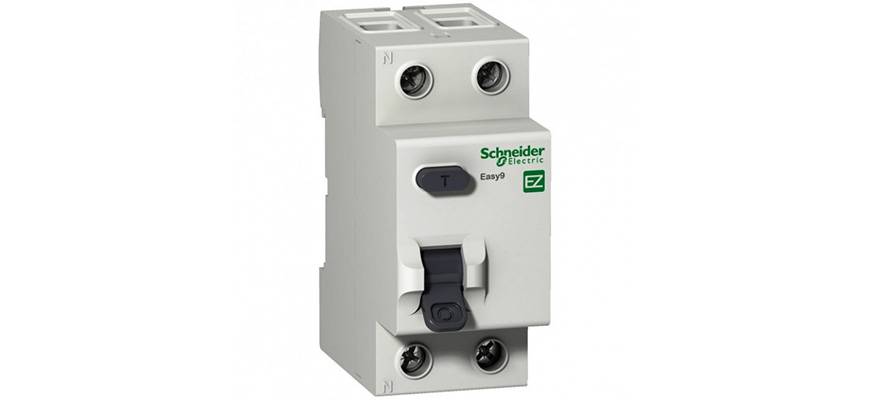

Схема подключения двухполюсного УЗО

Подключенное УЗО в отсутствии заземления, рассчитывают на то, что оно будет отключать подачу электроэнергии в сеть при изменении потенциалов входящего и исходящего тока. Потому, если в доме нет заземляющей конструкции и не проведен трехжильный провод, также нет причин отказываться от подключения других типов защитного оборудования. Желательно одновременно устанавливать устройство защитного отключения и автоматический выключатель. Последний прибор позволит предотвратить в квартире или частном доме короткое замыкание при повреждении кабеля, а также уберечь перегорание бытовой техники при скачках напряжения в электрической сети. От такого УЗО уберечь и предупредить не может. Оно предназначено для предотвращения утечки переменного тока в цепи.

Согласно Правилам устройства электроустановок (ПУЭ), нельзя применять УЗО, которые реагируют на дифференциальный ток в трехфазных цепях на четыре провода (заземление объединено с рабочим нулем). Если делать монтаж устройства защитного отключения на всю электрическую сеть, то такая схема будет более простая. При подключении УЗО без заземления обязательно нужно знать параметры силового кабеля, который проложен в частном доме или квартире, а также суммарное значение силы тока, рассчитывая одновременное подключение всех бытовых приборов к сети.

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ

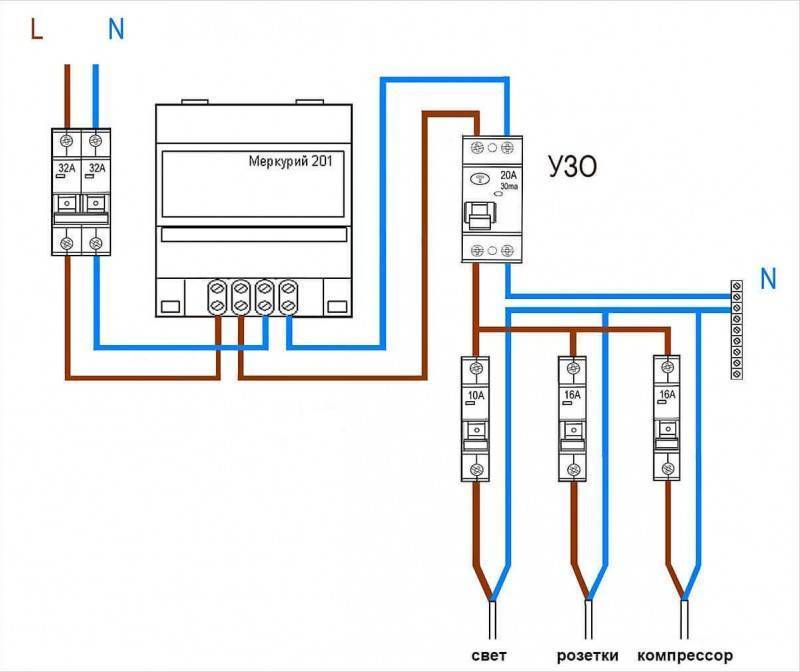

Обычно схема монтажа защитного оборудования предусматривает последовательное подключение всех элементов. Даже если в новой схеме будут внесены изменения с добавлением нового источника или элемента, последовательность не должна быть нарушена. В таком случае, он просто будет подсоединен на соответствующем участке электрической цепи. При однофазной электрической проводке, в которой нет заземляющей жилы, устройство защитного отключения должно размещаться перед распределительным щитком и перед счетчиком энергоснабжения. Затем идут автоматические выключатели (если их больше одного) и выравниватель напряжения. При соблюдении такой схемы можно осуществить полный контроль всей проводки в доме, а не отдельного ее ответвления.

Для отдельных веток с мощным электрическим оборудованием устанавливаются автоматические выключатели, которые будут реагировать на высокое напряжение, не отключая электроснабжение по всему дому. Самая распространенная схема при подключении УЗО является та, которая предназначена для однофазного силового кабеля с напряжением на 220 вольт. Если же у хозяев есть желание поставить менее мощное защитное оборудование на каждую линию с мощной техникой, то такая схема будет иметь несколько другой вид. Так рекомендуется делать подключения отдельно для ванной комнаты, гаража или мастерской, подвала, а также для кухни. Нередко бывают большие студийные кухни, где к цепи подсоединяют одновременно достаточно много электрических приборов. В такой ситуации целесообразно разделить жилой дом и прилегающие помещения на отдельные участки с потреблением электроэнергии, обеспечив каждому независимую защиту.

Как самостоятельно подключить УЗО?

Смертельный для человека ток — 0,1А. Последним этапом является проверка непосредственно УЗО, которая осуществляется путем нажатия кнопки тестирования.
Поломка данного прибора возникает при превышении величины однофазного электротока рабочих параметров. Номинальное рабочее напряжение у них будет одинаковое — В или В.
В домашней электропроводке практикуется применение прибора с током отсечки мА. Он обеспечит защиту от перегрузок напряжения и коротких замыканий, в то время как УЗО будет следить за отсутствием утечек тока, таким образом, получается комбинированная защита.Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ
Это может уберечь от поражения электрическим током и спасти здоровье или жизнь. Определитесь со схемой, будет ли у вас устройство защитного отключения на отдельной линии или после счётчика.Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ
Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Смертельный для человека ток — 0,1А. Желательно, не реже раза в месяц проводить проверку с помощью кнопки. Видеоролик демонстрирует, как это делается на практике.

Что такое устройство защитного подключения

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ
Недостаток схемы в сложности поиска места повреждения. Устройство защитного отключения изнутри Принцип работы УЗО состоит в том, что при наличии утечки тока в электропроводке, его величина по проводникам фазы и нуля будет разной.

Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. Негативным моментом в функционале данного устройства считается реакция непосредственно на проявление тока утечки, независимо от источника возникновения. Это также приведет к сбоям в работе. Чтобы большие токи в момент аварии не оказывали негативного воздействия на устройство защитного отключения, его необходимо подключать в схему совместно с автоматом. Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически.

Такая схема не является опасной, но УЗО при ней не будет функционировать, поскольку нарушится его принцип действия. После счетчика, подключают УЗО. Обязательно должна быть установлена шинка заземления.
Трехфазное УЗО принцип работы. Как устроено трехфазное УЗО

Как найти виновного, если выбило?

Срабатывание УЗО — не редкость в современных квартирах. Но многие жители просто не знают, что делать, если оно сработало? Большинство просто включает устройство назад. Однако такой подход недопустим, если не найдена причина срабатывания. А отыскать причину не так сложно даже дилетанту. Был бы в квартире электросчетчик, и желательно не слишком старый.

Пошаговая инструкция по этому поводу гласит:

  1. Сначала нужно все вилки вынуть из розеток.
  2. Затем придется включить УЗО, чтобы найти «виновника» срабатывания. Если включить не получилось, значит в срабатывании устройство виновато УЗО или проводка.
  3. Далее придется вырубить подъездный или главный квартирный автомат. Если этого не удается сделать, причина срабатывания УЗО — его электромеханика. Придется отдавать устройство в ремонт. Самому ничего нельзя пытаться исправить, поскольку подобная коррекция — дело квалифицированных специалистов. И после ремонта УЗО должно пройти поверку.
  4. Если главный автомат (или подъездный) все-таки включился, но при подаче напряжения УЗО снова выбило на пустой проводке, причин может быть несколько:
  • внутренний разбаланс дифтрансформатора в защитном устройстве;
  • залипание кнопки «тест»;
  • неисправность проводки.
  1. Если при включении под напряжением (несмотря на счетчик) хоть на секунду вспыхивает индикатор «земля», значит утечка в проводке. Нужно производить замеры, а для этого обязательно вызывать специалистов (из частной фирмы, если УЗО устанавливалось самостоятельно, или муниципальных электриков, если устройство было подключено в порядке реконструкции проводки). Профессионалы с помощью современных приборов находят утечку за четверть часа.
  2. Прежде, чем вызывать специалистов, стоит глянуть на розетки (их для этого придется открыть), потому что, например, экскременты насекомых дают хорошую такую утечку с фазы на землю.
  3. Если проводка не вызывает подозрений, а УЗО все-таки выбивает «на пустом», значит неисправность кроется внутри устройства.
  4. Когда УЗО срабатывает при потребительском подключении, но признаков КЗ нет, включить необходимо все, что только можно включить, согласно индексации. И, смотря на счетчик, опять включить УЗО. Вот тут, помимо «земли», может высветится еще и «реверс» или по-другому «возврат». А это свидетельствует о большой реактивности цепи, индуктивности или емкости.
  5. Дефектный потребитель ищется в обратном порядке. Сам он, кстати, может и не дотягивать до срабатывания УЗО, поэтому следует включить все, а затем по очереди отключать подозрительных и пробовать включать. Включился? Это и есть «реверсивный» потребитель. Его срочно нужно нести в ремонт.

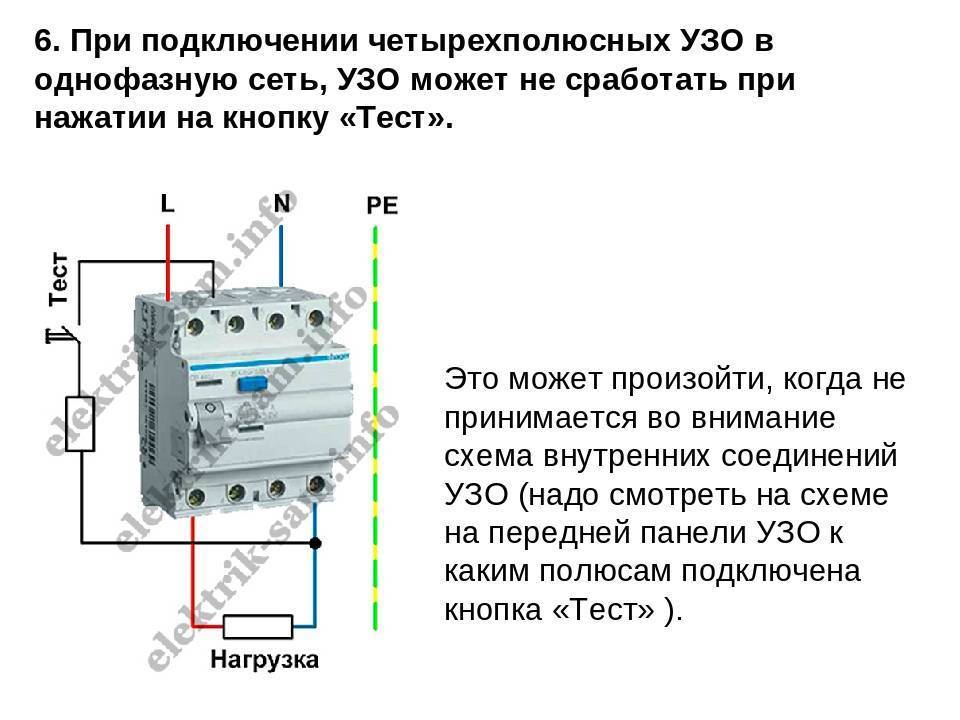

  6. В квартирах с TN-C-S-проводкой возможна ситуация, когда не удается определить источник срабатывания УЗО. Тогда самой вероятной причиной является плохая земля. Существующее заземление пока сохраняет защитные свойства, но высшие составляющие спектра помех уже не отводит. В этом случае проводники начинают работать, как антенна, а жилье становится практически аналогом квартир с TN-C-проводкой и общим УЗО. Следует обращаться к эксплуатанту с требованием довести контур заземления до нормы — он обязан это сделать.
Популярные статьи  Рейтинг лучших аэрографов с компрессором с AliExpress

Подсоединение устройства защитного отключения

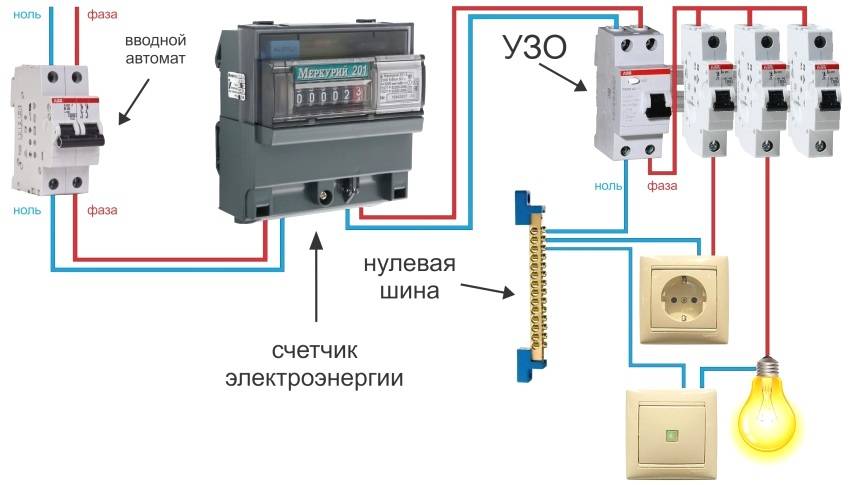

Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.

Поиск нулевой фазы

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ
Использование контрольной лампы для поиска нулевой фазы Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.

Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.

Подключение фазы

Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.

После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.

Подсоединение выходных устройств

Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.

Процесс подключения

УЗО не защищает электропроводку от короткого замыкания и перегрузки, поэтому необходимо устанавливать защитное устройство вместе с автоматическим предохранителем.

Если в доме используется двухфазная электрическая сеть и необходимо осуществить подключение защиты от утечки электрического тока на все устройства, то в электрическом щитке после «автомата» устанавливается устройство защиты без заземления для двухфазной сети.

Мощность данного устройства должна быть достаточно высока, чтобы обеспечить надёжную защиту всей домашней электропроводки.

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ

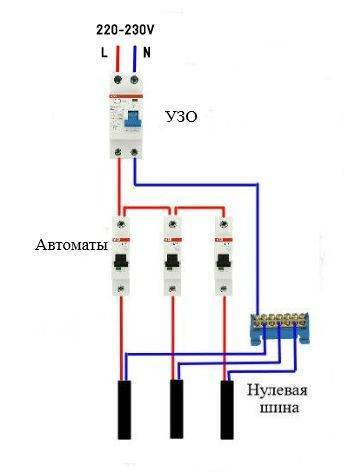

УЗО, которое будет защищать всю домашнюю проводку устанавливается на щитке при вводе электричества в дом, или в распределительном щитке квартиры. Если домовладение подключается к электрической сети без использования заземляющего проводника, то в данном случае осуществляется монтаж УЗО без заземления.

Такая схема подключения позволит избежать серьёзных последствий при прикосновении человека к корпусам устройств, которые будут находиться под напряжением.

В данном случае произойдёт отключение тока всего контура проводки включая освещение. Такой способ подключения неудобен тем, что при частом отключении защитного устройства без заземления в ночное время, потребуется восстанавливать работоспособность электрической сети в полной темноте, так как по технике безопасности использования защитного устройства, прежде чем осуществить включение УЗО, необходимо устранить причину, которая вызвала срабатывания устройства.

В случае подключения УЗО без использования заземления, в большинстве случаев, обнаружить прибор, у которого осуществлён «пробой» на массу не составит большого труда, потому что человек ощутит на себе воздействие электрического тока, даже в случае кратковременного воздействия. Обычно, отключение прибора, который «бьётся» током, полностью решает проблему.

Гораздо сложнее найти причину отключения защитного устройства без заземления, если утечка произошла по вине домашних животных или грызунов. В данном случае также произойдёт отключения всей проводки в доме.

Например, осуществить подключение УЗО для ванной комнаты, кухни и жилых комнат. В этом случае, при аварийном отключении обесточится только тот участок электрической сети, где расположен неисправный прибор.

Данная схема УЗО без заземления обойдётся значительно дороже, по причине установки нескольких устройств защиты, но определить неисправность будет значительно проще, а отключение электричества во всём доме не будет происходить, что особенно важно при срабатывании УЗО в ночное время

Принцип работы устройства защиты

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работБлагодаря появлению системы TN-S было разработано устройство, получившее широкое применение для защиты организма от пагубного воздействия электрического тока. Первые приборы были представлены компанией из Германии RWE.

УЗО при работе используется совместно с другим немаловажным устройством защиты, таким как автоматический выключатель, который предназначен для защиты электропроводки от возгорания и отгорания контактных частей системы.

Поэтому оно не сможет заменить автоматический выключатель и предназначено для использования с ним в комплексе. Существуют различные виды монтажа УЗО. Наибольшее распространение получило расположение устройства защиты на din-рейке в щитовой. Для этого прибор в своей конструкции имеет защёлку. А также существуют модели, включающиеся напрямую в розетку. Располагаться прибор защиты, независимо от способа монтажа, должен всегда перед защищаемым электроприбором.

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работКорпус УЗО, предназначенный для размещения на din-рейке, выполняется из диэлектрического многокомпонентного пластика и конструктивно мало чем отличается от других устройств защиты. Главные отличия от автоматического выключателя — в размещении клавиши включения и наличии кнопки тестирования устройства. При этом существует и прибор, похожий по виду и назначению, — дифференциальный автомат. Такой прибор объединяет под своим корпусом и УЗО, и автоматический выключатель. Визуально различить их можно по габаритам: устройство защитного отключения имеет меньшие размеры.

Конструктивные особенности

Его работа основывается на первом законе Киргхофа, который гласит: сумма токов, входящих в узел, равна сумме токов, выходящих из узла. Таким образом, значение тока, текущего через прибор защиты по фазовому проводу, должно совпадать с его значением, текущим по нулевому проводнику.

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работИсходя из этого, устройство проводит анализ величины тока в проводах, подключённых к нему, и в случае появления разницы в величинах отключает подачу электроэнергии. В состав конструкции УЗО входят следующие основные элементы:

  • контактные клеммы;
  • клавиша включения;
  • электромеханическое реле или электронная схема;
  • трансформатор;
  • цепь тестирования.

Основным элементом устройства является трансформатор тороидального типа с двумя обмотками. Протекая по цепи в прямом и обратном направлении, ток создаёт в каждой обмотке свой переменный магнитный поток. Величина этих магнитных потоков равна по величине, но различна по направлению. В результате чего результирующее магнитное поле равно нулю.

Если на электрической линии происходит нарушение изоляционного слоя или на корпусе электроприбора появляется разность потенциалов, то в этих местах при взаимодействии с внешними проводящими элементами возникает ток утечки. Для этого проводящие элементы должны создать свой замкнутый контур прохождения тока. В результате часть тока отбирается новым контуром и нарушается уравновешенность магнитных полей в трансформаторе. Во вторичной обмотке возникает электродвижущая сила (ЭДС), что приводит к срабатыванию реле, размыкающего электрическую линию.

Характеристики УЗО

Из всех характеристик в первую очередь обращается внимание на мощность и рабочий ток утечки. Для вводного устройства выбирается ток утечки на 300 мА, а рассчитанный для отдельных приборов — 10−30 мА. Мощность УЗО выбирается на 10−15 процентов больше, чем суммарное её потребление нагрузкой

Мощность УЗО выбирается на 10−15 процентов больше, чем суммарное её потребление нагрузкой.

  1. Рабочее напряжение. Действующее значение напряжения, при котором гарантируется работоспособность УЗО.
  2. Рабочий ток нагрузки. Величина тока, пропускаемая УЗО без изменения своих параметров.
  3. Рабочий отключающий дифференциальный ток. Величина тока, приводящая к отключению.
  4. Температурный диапазон работы. Указывает значения, при котором обеспечиваются рабочие характеристики прибора.
  5. Время отключения УЗО. Это время, которое пройдёт до момента разрыва электрической линии при возникновении аварийной ситуации.
  6. Количество полюсов. Полюс — это контакт, к которому подключается один провод линии электропередач. Их количество зависит от типа сети. Устройство может содержать от одного до четырёх полюсов.
  7. Тип защиты. Зависит от формы дифференциального тока.
  8. Тип работы. Существует электромеханический тип и электронный.

Как правильно подключить трехфазное УЗО

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работ

3-х фазное УЗО, как правило, имеет 4 полюса и занимает ширину 4 стандартных модулей на din-рейке. Обычно такие устройства не используются в квартирах. В основном они находят свое применение на дачах, в частных домах или гаражах.

Этот аппарат устанавливается в распределительном щитке. В его функции входит защита проводки от воспламенения или замыкания. Порог срабатывания аппарата рассчитан на большие токи.

В практике он используется и при подключении электродвигателя.

Как подключить УЗО в трехфазной сети: нюансы

Перед началом установки устройства важно ознакомиться с цветовым обозначением проводов. Согласно ПУЭ, маркировка бывает такой, как показано на картинке ниже

УЗО может подключаться, в зависимости от схемы, с использованием 3-х или 4-х полюсов. Первый вариант применяется в основном при подсоединении электродвигателя. В крайне редких случаях возможно использование и 2-х полюсов. Оборудование, которое будет впоследствии устанавливаться может быть 3-х фазным или однофазным. Для этого случая реализуются различные схемы подключения.

Как правильно подключить трехфазное УЗО по «треугольнику»

Вначале разберем, как подключить УЗО 3-фазное с использованием 3-х полюсов. Выше упоминалось, что такая схема применяется при установке электродвигателей.

Этот тип подключения дает полный контроль утечек тока на корпус. Как показано ниже, нейтральная клемма оказывается незадействованной. В схеме «треугольник» используются только фазные провода.

Принцип работы трехфазного УЗО ничем не отличается от однофазного.

Как правильно подключить УЗО на 3 фазы с 4-мя полюсами

Второй вариант подключения устройства применяется в жилых или нежилых помещениях с напряжением 380 В. Также может использоваться и для защиты некоторых электродвигателей. Неплохо в данном случае зарекомендовал себя Legrand DX3-E УЗО 4P 25A 30MA.

Отличие схемы подключения трехфазного УЗО от однофазного заключается в численности подключаемых и отходящих проводов.

Чтобы произвести монтаж и правильно подсоединить проводники к нужным клеммам особых знаний не требуется, но все же необходимы элементарные навыки в этой сфере (умение отличить фазу от нейтрали).

Важно

Нулевой подключается к специально предназначенной для него клемме, которая обычно располагается чуть выше рычага взведения.

Провода, выходящие из противоположных клемм, подсоединяются к распределительной системе. Каждая фаза в сочетании с нулевым проводом, может обеспечивать группу однофазных потребителей (220 В).

В такой сети нужно предусмотреть монтаж соответствующих УЗО. В этом случае будет логичен вопрос: как подключить 3 УЗО на 3 фазы. Ниже приведена схема, которая реализует данную задумку.

Обычно они устанавливаются в местах повышенной влажности или в комнатах с большим числом электроприборов.

Монтаж трехфазного УЗО проводится в щитке на дин-рейке, после счетчика. Один такой аппарат способен контролировать ток в трех однофазных сетях

Одно важное напоминание: эксплуатация устройства возможна только в системах TN-S

В такой схеме проводки предусматривается нулевой защитный и рабочий проводник. Как правило, отечественные электросети функционируют по системе TN-C, где нет PE.

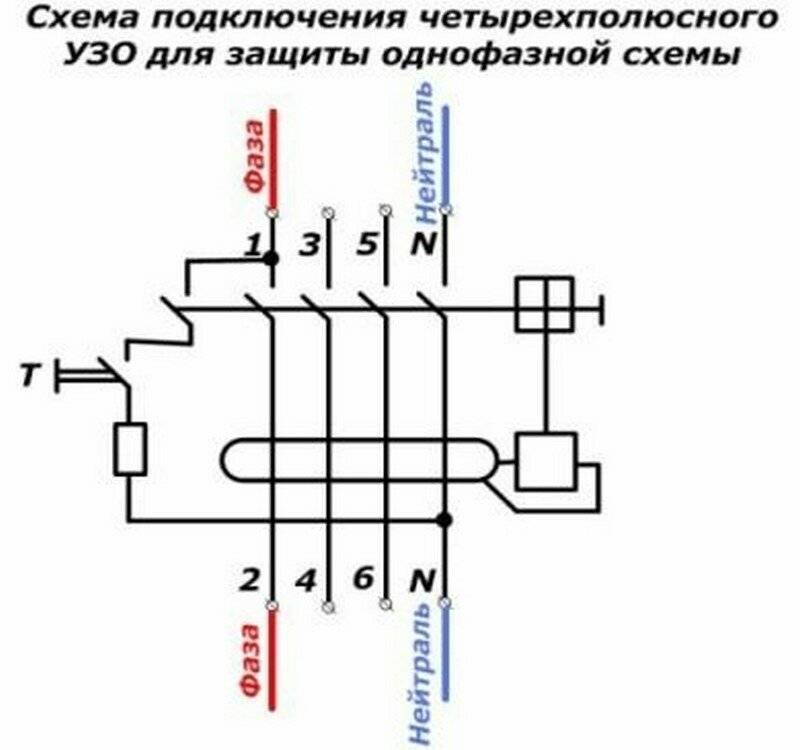

Перед тем как купить УЗО, важно знать, что подключение четырехполюсного аппарата по такой схеме категорически запрещено. В этом случае ПУЭ разрешает использовать трехфазное устройство защиты, если предусмотрено заземление дома

Для этого, нужно обустроить контур «земли», который позволит перейти на систему TN-C-S. Надеемся, что наша статья помогла вам решить вопрос относительно того, как подключить трехфазное УЗО.

Критерии выбора

Устройства выбирают по назначению:

  1. Для розеток и электроприборов — на 10 и 30 мА.
  2. Для осветительных сетей деревянных домов — противопожарные (100, 300 и 500 мА).

Подбирая УЗО по чувствительности, следует иметь в виду естественные утечки тока. В сети они составляют (мА):

  • Iут=0,01*L, где L — суммарная длина проводов, м;
  • в электроприемнике — Iут=0,4*L.

Если естественная утечка составляет 150 мА, то аппарат на 100 (мА) или меньше часто будет срабатывать ложно. Крупные сети разбивают на группы.

Класс устройства по роду тока утечки выбирают в соответствии с видом электроприемников. Нерационально устанавливать на всех линиях аппараты типа А, поскольку они намного дороже АС.

Правила подключения УЗО к однофазной сети с заземлением: инструктаж по проведению работУстройства выбирают по чувствительности.

Наиболее надежны электромеханические УЗО. Схема усиления в электронных аналогах нуждается в питании. При обрыве нейтрали выше устройства она обесточивается, и УЗО становится неработоспособным. При этом токоведущие части остаются под напряжением, а значит, сохраняется риск удара током и возгорания.

Электронные модели рекомендуют приобретать только в крайнем случае, если в щите мало свободного места. Например, на ДИН-рейке уже установлены реле напряжения и контактор системы «умный дом».

По номинальному току аппарат должен на ступень превосходить защищающий его автоматический выключатель. Тот размыкает цепь мгновенно только при коротком замыкании, а при меньших перегрузках время срабатывания может достигать 60 минут. Весь этот период через УЗО будет протекать ток выше номинального, что приведет к поломке.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО (при правильном подключении оно должно отключиться)

Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом
