Как функционирует защитный прибор без «земли»?

Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работВариант разводки, широко распространённый по отношению к проектам недвижимости старого образца. Внедрение в старую инфраструктуру приборов защитного отключения приходится выполнять в условиях отсутствия земляной шины

К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание установленного УЗО не приходится. Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека.

Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО. За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работСхема электрической разводки без наличия «земли», где защитное устройство подключается без дополнительной земляной шины, всё-таки остаётся в какой-то степени опасной для пользователя. В таких ситуациях следует тщательно настраивать УЗО на порог срабатывания

На этом примере легко вывести заключение на тот счёт, что подключать УЗО и автоматов в квартирном щитке или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.

Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к электроснабжению частного жилья.

Что такое ток утечки, и чем он опасен

Эта статья предназначена не для электриков, а для обычных домашних мастеров. Поэтому не станем углубляться в теорию и перегружать информацию профессиональными терминами. Просто постараемся рассказать в общих словах, что такое утечка тока, и чем она опасна.

Итак, в идеальной электрической сети утечки тока быть не должно. То есть пока цепь нагрузки разомкнута – тока нет в принципе, при подключении того или иного прибора – весь ток штатно расходуется именно на нем.

Упрощенно показана «идеальная» электрическая цепь с подключённой нагрузкой – утечек нет, если поставить амперметры в разрывы красной и синей линии – показания будут в точности одинаковыми.

1 – точки подключения участка цепи к общей домашней электросети.

2 – условно обозначена нагрузка, какой-то силовой, бытовой или осветительный прибор.

3 – корпус прибора, на котором  не должно быть потенциала.

 А теперь сразу скажем: таких идеальных электросетей — попросту не существует. Во всяком случае, на нашем, бытовом уровне. Утечки тока, хотя и очень незначительные, присутствуют практически всегда, даже если нет никаких неисправностей в проводке и нагрузке.

Неправильные, выполненные с нарушениями монтажные скрутки проводов, обветшалая проводка в стенах – все это предпосылки для  появления токов утечки.

С фазного провода, кстати, утечка может пойти не в нулевой, а в прилегающую поверхность, в касающийся объект или даже в стену, в которой вмурована проводка. Ток при этом всегда будет выбирать преимущественный путь с наименьшим сопротивлением.

На самой нагрузке тоже немало уязвимых мест для утечки – нарушение изоляции, повреждения или пробой элементов схемы, межвитковые замыкания, коррозия деталей и проводов и многое другое. В итоге фаза сети или какой-то другой серьезный потенциал может оказаться на корпусе устройства, что чрезвычайно опасно.

Пробой в электрической машине – на корпус попадает потенциал, способный вызвать ток утечки.

На схеме под №4 показан условно этот пробой с фазы на массу (корпус). Он может быть не прямым (коротким), а проходить через какие-то участки и элементы электрической схемы, то есть иметь определённое сопротивление. От этого будет зависеть величина напряжения между корпусом и условной «землей».

К чему может привести такой электрический потенциал на корпусе?

Если прибор не имеет подключения к контуру заземления (например, в квартире или доме такой контур полностью отсутствует), то касание корпуса кем-либо из жильцов  заканчивается от просто неприятных мгновений, когда, как говорят, «дернуло», до весьма опасных для здоровья и даже жизни ситуаций.

Дотронувшийся до прибора с пробоем на корпус человек может замкнуть цепь и «открыть дорогу» току утечки. Последствия бывают различными, вплоть до самых плохих.

Все зависит от особенностей обстановки и ряда факторов – уровень создавшегося напряжения, сопротивление тела конкретного человека, во что он был одет и обут, состояние пола, влажность, не касался ли пострадавший других заземленных предметов, и т.п.

Очевидно, что необходимо какое-то устройство, реагирующее на появление опасного для здоровья человека тока утечки отключением от электросети. Это выключение должно происходить быстро, не допуская необратимых последствий, и до достижения силой тока критично опасных значений.

По сути, цепь замкнута, и при появлении соответствующих предпосылок утечка возникает – ток «стекает на землю».

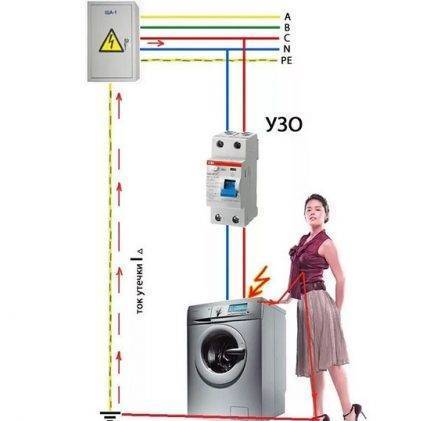

Если устройство подключено к заземляющему контуру, то ток утечки пойдет именно этим путем наименьшего сопротивления

Понятно, что при такой схеме поражение электрическим током прикоснувшегося человека становится маловероятным. Значит, иная защита от токов утечки и не требуется?

Ничего подобного — защита все равно нужна, по нескольким причинам. Не забываем, что постоянная утечка тока — это и работа счетчика энергии, то есть совершенно ненужные затраты. Но это – отнюдь не главное.

Стало быть, необходим прибор, отключающий локальную электрическую сеть (или ее отдельный участок) от подающей линии, если ток утечки достигнет значений, чреватых перегревом проводки и опасностью возгорания.

Со всеми этими задачами справляется устройство защитного отключения, или, сокращенно – УЗО. Правда, в зависимости от предназначения и места установки, УЗО будет обладать различными параметрами.

Особенности подключения

Очень важно знать, что при подключении устройства защитного отключения заземляющий кабель к нему не подводится. Многие люди, которые не имеют специальных познаний в области электротехники, считают, что защитный ноль должен быть соединен со всеми контактами подключенного к электрической сети оборудования. Это мнение ошибочно. Если замкнуть «землю» на рабочую нулевую жилу, то произойдет сбой в работе прибора

Если замкнуть «землю» на рабочую нулевую жилу, то произойдет сбой в работе прибора.

Когда соединяют контакты силового кабеля с УЗО, необходимо внимательно следить за тем, чтобы четко соблюдалась полярность (иначе он не будет работать). Фазный провод должен быть подведен к соответствующему гнезду на приборе, точно также и «ноль». Чтобы их различать между собой следует обратить на цвета внешней оплетки каждой жилы. Цвет и маркировка позволяет узнать, какое предназначение у конкретного провода. Фаза обычно имеет красный цвет, иногда коричневый или белый. Рабочая нулевая жила – синий или голубой, а защитная нулевая – желтый, зеленый или желто-зеленый (продольные полоски вдоль оплетки).

На корпусе оборудования можно увидеть обозначения, которые определяют, какой тип провода нужно к ним подключить. Для фазы – «L», а для нулевой рабочей жилы – «N». Обычно к верхним клеммам подсоединяют счетчик энергоснабжения, а кабеля нагрузки соответственно к нижним точкам. При схеме, в которой учитывается подключение автоматических выключателей, также должна соблюдаться полярность – фаза к фазе, а ноль с нейтралью. Если в системе нет заземляющей жилы, тогда к распределительному щитку нужно подключить только два провода.

При правильном соблюдении полярности, прибор должен работать стабильно и быстро реагировать на изменение потенциалов в сети. Конечно же, все работы с электротехникой должны проводиться с обесточенной электрической линией. При монтажных работах необходимо соблюдать правила техники безопасности, а также соблюдать нормы пожарной безопасности. Также необходимо учитывать нормы ПУЭ. Чтобы обеспечить УЗО надежную защиту от попадания влаги, газов, огня, пыли и других внешних факторов, его помещают в корпус распределительного щитка. Он изготавливается из устойчивых материалов. При правильно эксплуатации прибор прослужит достаточно долго.

Популярные статьи  Что делать, если газовая плита пропускает газ: причины утечки газа и их устранение

ПОДКЛЮЧЕНИЕ УЗО С ЗАЗЕМЛЕНИЕМ

Рисунок 2а поясняет принцип работ УЗО, подключенного в однофазную сеть с заземлением. Здесь мы имеем систему заземления TN-C-S.

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

В данном случае при «пробое» на корпус сразу возникает ток утечки I3, который по проводнику PE минует наше устройство защитного отключения. Условие равенства втекающего (I1) и вытекающего (I2) токов нарушается, происходит расцепление вне зависимости от того было или нет прикосновение к корпусу прибора.

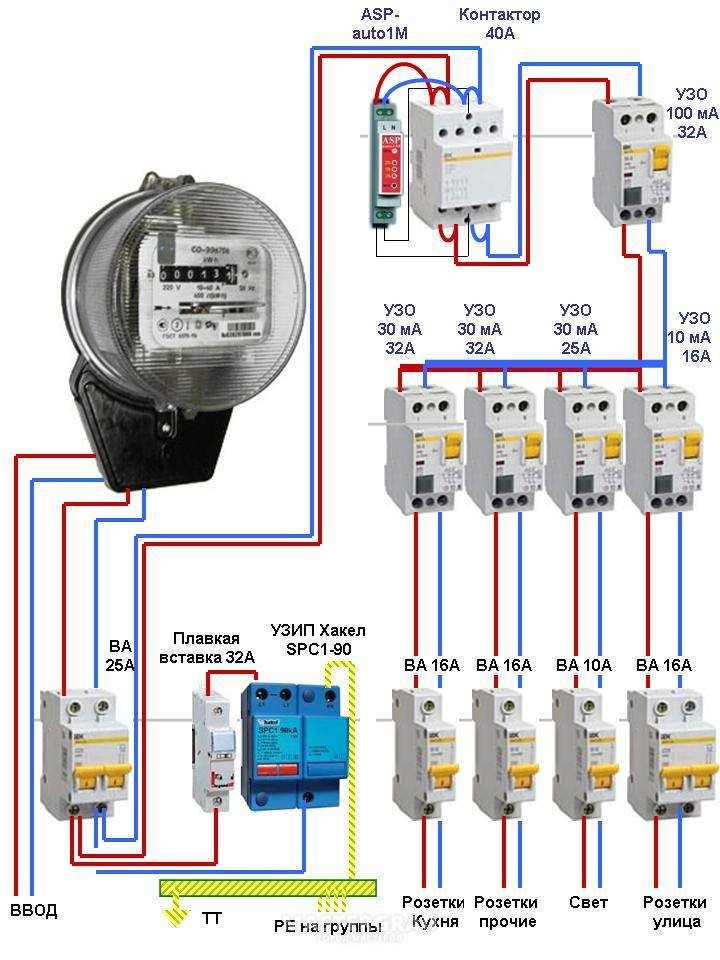

В загородных домах и на дачах может применяться система заземления TT, при которой PE провод подключается к индивидуальному контуру или штырю заземления. Принципиальных отличий при подключении УЗО в этом случае нет (рис. 2б).

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

В завершении несколько пояснений.

Как вы заметили, на всех схемах указан автоматический выключатель. Он здесь только потому, что всегда требуется защищать электрическую цепь (а также и УЗО) от замыканий и перегрузок.

Защитных функций при появлении на корпусе аварийного напряжения автомат не выполняет.

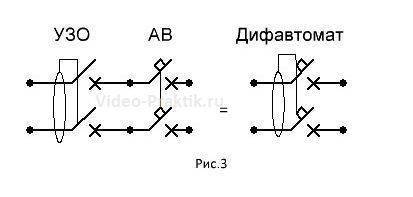

Существуют дифференциальные (дифавтоматы) выключатели, вот их можно использовать вместо «связки» УЗО-АВ (рис.3).

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Кстати. Во всех предыдущих схемах указан однополюсный выключатель, поскольку такая практика распространена наиболее широко. При желании можно использовать двухполюсный: на разрыв не только фазы (L), но и нуля (N) (рис.3 левая часть).

В данной статье рассмотрены общие принципы и схемы подключения к однофазной сети устройств защиты. Но на их основании можно реализовывать любые проекты электропроводки – никаких принципиальных сложностей в этом я не вижу.

Последний вопрос: «Нужно ли УЗО если есть заземление?«.

Категоричного ответа дать нельзя. Но следует учесть, что при наличии УЗО в аварийной ситуации цепь обесточивается. Если присутствует одно заземление, то, хоть разность потенциалов и уравняется, отключения может не произойти.

Конечно, если на корпус прибора «накоротко» замкнет фазный провод, по КЗ сработает автомат защиты. Если же утечка пойдет через какое- то сопротивление, то ток для срабатывания АВ может оказаться недостаточным.

В этом случае имеем минимум две проблемы:

  • постоянный расход электроэнергии – вы долго можете гадать, откуда взялись завышенные показания электросчетчика;
  • постепенный разогрев проводов, который может привести к пожару.

Кроме того, если сопротивление заземления по каким либо причинам больше нормы, то эффективность защиты снизится. УЗО же способно отслеживать даже незначительную утечку тока.

Таким образом, даже при наличии заземления имеет смысл поставить УЗО.

  *  *  *

2014-2021 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

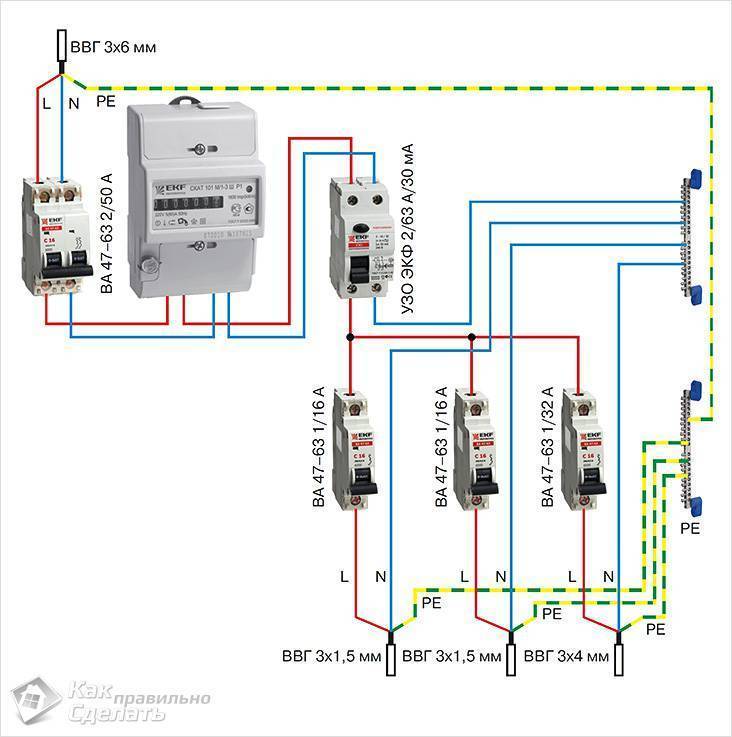

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

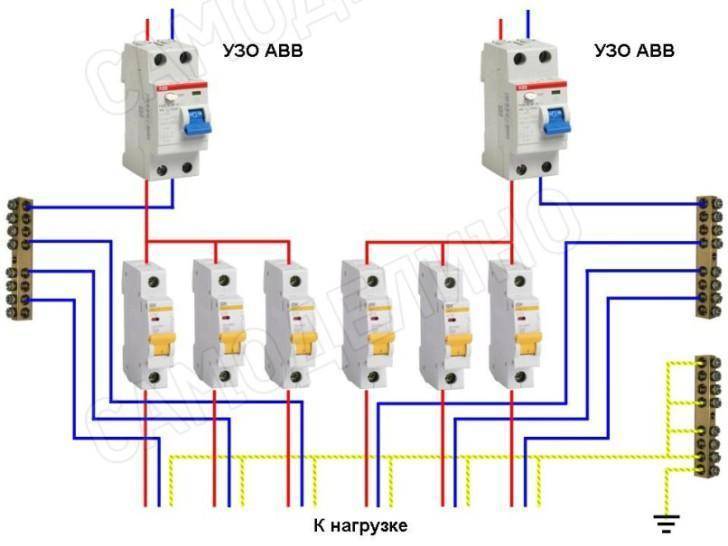

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Схема подключения УЗО в однофазной сети без заземления

В домах старой постройки используется преимущественно двухпроводная электрическая проводка. Подобных зданий существует еще очень много, поэтому схема подключения УЗО в однофазной сети без заземления применяется довольно часто. В этом случае существуют свои особенности, которые нужно учитывать при установке защитных устройств.

Различия старых и новых сетей

В современных домах в электрической проводке присутствует отдельный защитный проводник РЕ. Таким образом, в однофазной сети имеется три провода: фаза, ноль и заземление (РЕ). В старых домах все линии состоят из двух проводов, поскольку единый PEN — проводник, выполняет функции сразу двух проводов – нуля и защиты (PE+N). Данная система с объединенным проводником получила наименование TN-C. В данном случае отдельный заземляющий проводник отсутствует.

Как же в такой проводке будет работать устройство защитного отключения? Схема работы УЗО будет отличаться, поскольку корпуса приборов не заземлены. При повреждении изоляции и пробое на корпус, у тока отсутствует путь для дальнейшего ухода в землю. Одновременно корпус прибора будет обладать потенциалом, опасным для здоровья и жизни человека.

В случае прикосновения человека к корпусу, происходит образование цепи, по которой ток от прибора через тело будет утекать в землю. При достижении током утечки порога срабатывания в соответствии с уставкой УЗО, произойдет отключение цепи прибора от питания электрической сети. Человек будет находиться под действием электричества в зависимости от времени срабатывания УЗО. Несмотря на то, что защита срабатывает достаточно быстро, во время действия тока вполне возможно получить серьезную травму.

Популярные статьи  Недвижимость Михаила Ефремова: в какой квартире жил заслуженный артист России

В результате, образуется определенный отрезок времени, в течение которого корпус прибора будет обладать потенциалом, опасным для человека. Этот период начинается повреждением изоляции и заканчивается срабатыванием защиты и отключением от сети. При наличии заземления на корпусе прибора, защитное отключение произошло бы сразу же после пробоя изоляции.

Необходимость заземления однофазной сети

Как правило, УЗО устанавливаются на выделенной линии, обеспечивающей питание отдельного электроприбора. В данной схеме подключение PEN — проводника осуществляется до защитного устройства.

Использование УЗО в двухпроводных системах рекомендовано многими специалистами. С его помощью обеспечивается дополнительное повышение степени электробезопасности жилья. В любом случае УЗО срабатывает и защищает от поражения электрическим током.

Постепенно в старых домах проводится модернизация сетей, с одновременной заменой систем TN-C на TN-C_S. В этом случае PEN — проводник разделяется на два отдельных провода – рабочий нулевой и защитный. Данное разделение выполняется на общем вводно-распределительном устройстве дома. Таким образом, схема подключения УЗО в однофазной сети дает определенные положительные результаты. Появляется дополнительная защита от поражения людей токами утечки.

Подготовка к подключению

Правильно выполненные подготовительные и монтажные работы обеспечат стабильное функционирование УЗО.

Схемы подключения к трехфазной сети

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

При установке УЗО используют следующие рабочие схемы:

  • Полное отключение электроцепи. Один агрегат имеет возможность обесточить всех потребителей электроэнергии при возникновении аварийной ситуации.
  • Частичное отключение приборов. При появлении аварийных ситуаций обесточиваются только некоторые потребители.

Первая схема подключения используется в многоквартирных домах. Монтаж устройства осуществляется около счетчика электроэнергии. Если УЗО сработает, обесточивается целый дом.

При использовании второй схемы защитный механизм устанавливают на отрезке электрической проводки, идущей к конкретной комнате. Поскольку все приборы последовательно подключены к цепи, при срабатывании УЗО только «проблемный» потребитель отключится, а другие продолжат свое функционирование.

Второй вариант схемы может реализовываться иным способом. Точкой монтажа УЗО становится начало последовательного подключения к разводке, что позволяет реализовать селективное срабатывание агрегата на определенные группы потребителей. Также защитный механизм можно установить непосредственно перед выходным устройством.

Необходимость наличия заземления

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Старые электросети относятся к системе tn-c, где отсутствует нулевой проводник для включения заземления. В этом случае защиту необходимо предусмотреть отдельно для дома или оборудования, что обеспечивает безопасный отвод токов. При отсутствии заземления ставить 4-х полюсный УЗО запрещено.

Правильная схема подключения к электрической сети предусматривает соблюдение следующих правил:

  • Заземляющая жила соединяется только с выходным кабелем. Подключение напрямую УЗО недопустимо.
  • При наличии однофазной сети нельзя использовать четырехполюсное устройство.
  • Подключение к сети типа Б3 запрещено.

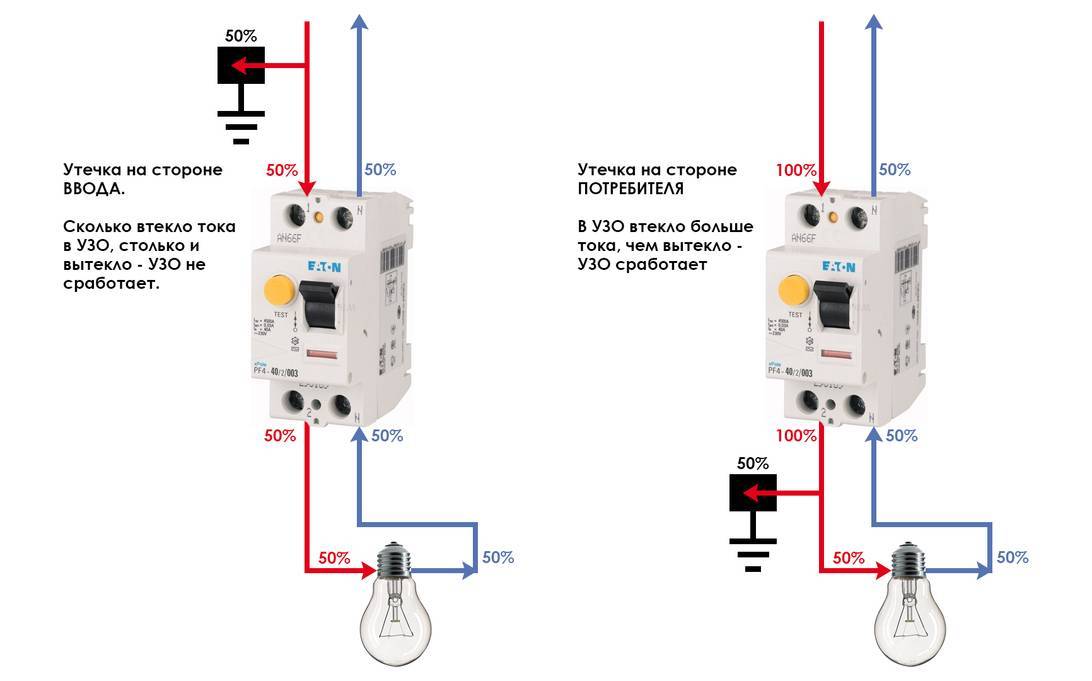

Почему ошибочно считается, что узо без заземления не работает

Чтобы обосновать ошибочное утверждение, что узо не работает без заземления, нужно понимать принцип действия защитной автоматики и хорошо ориентироваться в системах заземления. Причем основное противоречие происходит при неправильной трактовке отсутствия заземления. Поэтому для начала разберемся с распространенными системами заземления.

Системы заземления TN и TT:

TN-C. Для данной системы характерно объединение функционального и защитного нулевых проводников. Все корпуса и металлические части приборов подключенные таким образом должны быть соединены с глухозаземленной нейтралью дополнительными нулевыми проводниками. Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ
TN-S. По сравнению с TN-C это более совершенная и безопасная система с разделенными рабочим (N) и защитным (PE) нулевыми проводниками. Разделение реализовано сразу на подстанции, и подача напряжения производится по пяти проводам (трехфазная система электроснабжения) или трем (однофазная система электроснабжения). Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ
TN-C-S — это удешевленная альтернатива TN-S. С подстанции осуществляется подача электроэнергии с использованием комбинированного нулевого проводника (PEN), подключенного к глухозаземленной нейтрали. При входе в здание PEN разветвляется на защитный нулевой проводник (PE) и рабочий нулевой проводник (N). Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ
TT — это система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника. Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Нас интересует электропроводка, где есть только фаза и ноль. Проанализировав вышеперечисленные системы заземления можно выделить TN-C. Такой выбор конечно некорректный, так как корпуса электроприборов по определению должны дополнительно соединятся с глухозаземленной нейтралью. А это уже три жилы, а не две (без зануления). Но этот факт почему-то игнорируется, и обоснование запрета использования УЗО без заземления сводится к анализу схемы подключения по TN-C.

УЗО в сетях системы TN-C не работает, и об этом подробно описано в следующем пункте. А пока вернемся к двухпроводной сети и ее ошибочном отождествлении с TN-C. На самом деле старый жилищный фонд подключен по системе TN-C. На шины ВРУ многоквартирного жилого дома приходит четыре проводника: три фазных, один PEN. От шины уходят фазные и PEN проводники стояков. В этажных щитах от этих проводников делают ответвления в квартиры. При этом никакого разделения PEN на PE и N не происходит, и PEN никаких защитных функций не выполняет. Поэтому PEN проводник в данной системе не что иное, как рабочий нулевой проводник. Электропроводка самих квартир в таком случае выполняется кабелями с двумя жилами (фаза, PEN) при однофазном питании квартиры или с четырьмя жилами (А, В, С, PEN) при трехфазном питании. То есть система TN-C заканчивается на вводе в дом, а в самих квартирах просто фаза и ноль. И здесь уже не действуют правила целесообразности использования УЗО в электрической сети системы TN-C.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работИсходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А

Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работУ аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата. В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение. При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Тонкости выбора УЗО описаны в этом материале.

Тип УЗО

Защищает только от утечки в сетях переменного тока.

тип А

Обеспечивает защиту при утечке как на переменном, так и импульсном токе (современные телевизоры, блоки питания, компьютеры и т.п).

тип S и G

Требуются для щитовых с большим количеством УЗО (на гл.вводе и отходящих линиях), в так называемых каскадных схемах.

Популярные статьи  Арматура: вес и длина, соотношение и расчеты в строительных работах

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Они обеспечивают селективность при которой узо на гл.вводе срабатывает в самую последнюю очередь.

тип B

УЗО реагирует на переменный, пульсирующий, постоянный и сглаженный ток.

Самый распространенный — это тип АС. Однако в быту для обычных квартир рекомендуется использовать все же тип А.

В Европе в некоторых странах (например, Германия) тип АС даже официально запрещен действующими там правилами.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО (при правильном подключении оно должно отключиться)

Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Установка УЗО: правила безопасности, монтажа

Подключение приборов требует неукоснительного соблюдения правил безопасности и подключения.

Требования безопасности

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Основные требования при установке любых приборов в электросеть одинаковы.

  1. Перед работой всегда отключают напряжение. Чтобы убедиться, что это условие выполнено, его отсутствие проверяют индикаторной отверткой, контрольной лампочкой (220 В) либо мультиметром.
  2. Любой провод, который подключают к устройствам, должен быть проверен на надежность соединения. Проводник обязан оставаться на месте, его слабое крепление тоже запрещено.
  3. Для удобства монтажа подключенные провода советуют маркировать. Эту операцию делают с помощью разноцветной изоленты, или термоусадочных трубок, также различных цветов.
  4. Самодельные скрутки при установке оборудования использовать нельзя. Для наращивания и соединения проводов используют только заводские клеммники.
  5. Поскольку при подаче питания возможны взрывы, короткие замыкания, лучше заблаговременно позаботиться о защите глаз, незащищенных участков тела.
  6. Для страховки при работе с электричеством рекомендовано присутствие ассистента. Второй человек может быть не участником, а выступать в роли наблюдающего.
  7. После завершения монтажа, после возобновления питания необходимо проверить УЗО. Для этого нажимают на кнопку «Тест».

Как правило, устройство защитного отключения устанавливают на монтажную рейку (DIN-рейку). Если в щите для нее не предусмотрены держатели, то их тоже придется приобрести. При покупке прибора учитывают номинальный ток, который он способен пропустить. Для квартиры будет достаточно 16-32 А.

Другой важнейший параметр — ток срабатывания (утечки, IDn, где «n» означает номинал). Когда УЗО приобретают для защиты жильцов, то подойдут устройства, рассчитанные на 10-30 мА. Если главное предназначение защита от пожара, то потребуется оборудование другого номинала — 100-300 мА.

Правила установки

Правила подключения УЗО к однофазной сети без заземления: лучшие схемы + порядок работ

Когда запланирована не только покупка, но и самостоятельный монтаж устройства, то будет нелишним познакомиться с самыми главными правилами установки.

  1. При монтаже необходимо иметь перед глазами схему, так как все провода подключают, ориентируясь на цифровую и буквенную маркировку.
  2. Устройство защитного отключения всегда устанавливается после вводного автомата. Использование такого выключателя в сети обязательно.
  3. Соответствие характеристик электросети и прибора обязательно. Для сети с токами от 20 до 25 А необходимо покупать устройство как минимум 32 А.
  4. В качестве заземления запрещается использование труб отопления или водоснабжения. Эта преступная халатность может стоить соседям жизни.

О том, как работает УЗО с заземлением, узнать нетрудно, понять принцип действия тоже не чрезвычайно сложно. Однако если нет опыта подобной работы, то лучше все-таки доверить ее профессионалам. В этом случае ее качество, а значит, безопасность людей и бытовой техники будет гарантирована.

С ценами на прибор можно ознакомиться здесь:

Следующий видеоролик покажет и расскажет, как работает УЗО с заземлением и без него, какие трудности могут ждать мастера на пути к поставленной цели:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
