Концевой выключатель: что это такое, маркировка + правила подключения

Бесконтактные концевые переключатели

Путевые выключатели выпускаются в бесконтактных модификациях, которые включают электромагнитные реле и базируются на применении логических элементов. В движущихся частях прибора необходимость отсутствует.

Конструкция бесконтактных приборов содержит следующие компоненты:

• чувствительный элемент;
• элемент, обрабатывающий сигнал;
• силовой ключ.

Бесконтактные концевые выключатели классифицируют по способу функционирования и воздействию на чувствительный элемент:

1. Механическое влияние.
2. Параметрическое влияние, при котором меняются физические качества преобразователя.

В свою очередь параметрические устройства делят на четыре типа:

1. Индуктивные.
2. Емкостные.
3. Оптические.
4. Ультразвуковые.

Емкостные датчики

Работа емкостных датчиков осуществляется за счет контактирования с телом человека. Как только прибор фиксирует человеческое тело, появляется электрическая емкость, запускает контур вибратора, задающий временные параметры. По мере приближения человека к переключателю повышается емкостный объем и снижается частота, образуемая мультивибратором. В результате преодоления определенного частотного порога происходит отключение прибора.

В качестве чувствительного элемента выступает пластика, имеющаяся на конденсаторе. Пластинка подключена к вибратору. На выходе мультивибратор соединяется с преобразователем напряжения и частоты. Кроме того, вибратор соединяется с компаратором, выступающим пороговым элементом.

Индуктивные датчики

Датчики этой разновидности производят с намагниченным или металлическим сердечником. Индуктивные устройства создают разнонаправленные электрическим импульсы, зависящие от приближения или удаления человека.

Как только уровень напряжения становится выше допустимого уровня, на обмотке датчика подключается триггер, открывающий ключ.

Оптические датчики

Оптические устройства оснащены инфракрасными диодами и фототранзисторами. Световой диод функционирует даже с помехами, возникающими под влиянием естественного света. Прибор отражает световые потоки или прерывает их (объект должен находиться между датчиком и источником света).

Ультразвуковые датчики

Устройства этого типа содержат кварцевые звуковые излучатели. Внутри содержится приемник, настроенный на заданную частоту. В пустом помещении период возврата и амплитуда сигнала неизменны.

При наличии движущегося объекта меняется характер распространения звуковых волн. Прибор фиксирует полученные изменения, что дает возможность правильно управлять источниками света в помещении.

Подключение концевого выключателя

Схема подключения «концевика» определяется задачей — необходимостью замыкания или размыкания контактов цепи управления, сигнализации или контроля. В приведенной ниже в качестве примера схеме управления электроприводом задействованы нормально замкнутые контакты механического концевого выключателя (обведен красным).

Видно, что при срабатывании «концевика» происходит размыкание цепи питания катушки магнитного пускателя, что обеспечивает размыкание его главных контактов и отключение электродвигателя.

• Главная
• Электротехнические устройства
• Устройство и подключение концевого выключателя

Правила и специфика подключения

Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.

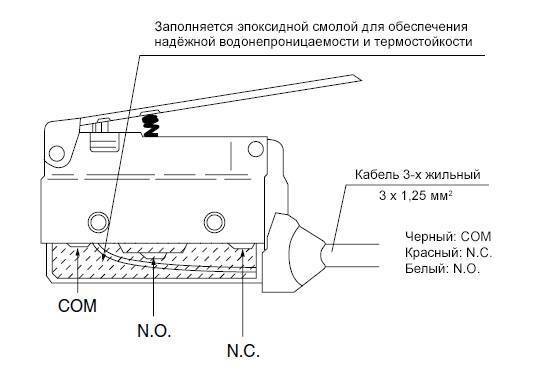

Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.

На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм

Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.

О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).

Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.

Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.

На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)

В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.

Принцип работы

Вакуумный выключатель (10 кВ, 6 кВ, 35 кВ – не имеет значения) обладает определенным принципом работы. Когда размыкаются контакты, в промежутке (в вакууме) ток коммутации создает электрический разряд – дугу. Ее существование поддерживается за счет испаряющегося металла с поверхности самих контактов в промежуток с вакуумом. Образованная парами ионизированного металла плазма – проводящий элемент. Она поддерживает условия протекания электрического тока. В тот момент, когда кривая переменного тока проходит через ноль, электрическая дуга начинает гаснуть, а пары металла фактически мгновенно (за десять микросекунд) восстанавливают электрическую прочность вакуума, конденсируясь на поверхностях контактов и внутренностях дугогасящей камеры. В это время восстанавливается напряжение на контактах, которые к тому моменту уже разведены. Если остаются после восстановления напряжения перегретые локальные участки, то они могут стать источниками эмиссии частичек заряженных, что вызовет пробой вакуума и протекание тока. Для этого используют управление дугой, поток тепла равномерно распределяют на контактах.

Вакуумный выключатель, цена на который зависит от фирмы-производителя, благодаря своим эксплуатационных свойствам, может сэкономить значительное количество ресурсов. В зависимости от напряжения, изготовителя, изоляции цены могут колебатся от 1500 у.е. до 10000 у.е.

Маркировка концевых выключателей

Каждое коммутирующее устройство обладает своей маркировкой. Если его расшифровать, то можно заполучить всю информацию о том, как работает конкретный концевой выключатель. Первые две цифры выключателя это буквенное обозначение, вторые две — номер серии, следующая — исполнение.

Следующие две цифры являются контактами, последующие — исполнением рабочих элементов и степенью защиты. Последние две цифры считаются климатическим исполнением и категорией применения. Как правило, кроме маркировки, каждое изделие имеет указание гарантии качества и производителя. Нередко эти данные прописываются рядом с маркировкой.

Таблица маркировки концевых выключателей

В целом, концевой выключатель является электротехническим прибором, который предназначен, чтобы размыкать и замыкать рабочую электроцепь. Бывает механическим, кнопочным, роликовым, рычажным, бесконтактным, емкостным, индуктивным, оптическим, ультразвуковым, магнитным, автомобильным, шпиндельным и пневматическим. Подключается по специальным электросхемам, основываясь на имеющихся технических особенностях. Имеет специальную маркировку, в зависимости от вида и применения.

Магнитные устройства

Герконовые

При поднесении магнита происходит их замыкание (или размыкание). Преимущество такой конструкции в отсутствии механического контакта, что значительно увеличивает срок службы такого концевика.

Для его монтажа важно не забыть про магнит, так как на обычное железо реакции не будет. Сфера применения такой модели очень широка

По сути, это микровыключатель, который можно незаметно поставить куда угодно. Например, его можно подключить к автосигнализации, чтобы отбить охоту у любителей сливать бензин.

Принцип работы прост. При закрытой дверце, магнитное поле воздействует на микровыключатель. Цепь замкнута, все нормально. При открывании крышки бензобака магнит отходит, контакт разрывается и включается сигнализация.

Индуктивные модели

Как правило, это тоже не отдельные устройства, а блоки: в одном корпусе может быть несколько пар контактов. Датчики имеют различные исполнения: крепление болтами, гайкой, при помощи клея. Размеры тоже самые разные: от больших, до микровыключателей. Такие концевики требуют подачи напряжения питания.Применяются в качестве ограничителей движения различных механизмов.

Как видно, путевые выключатели имеют довольно широкий модельный ряд. В большинстве своем это блоки, содержащие контакты в различных исполнениях, что делает концевики более универсальными. Большие, крепкие корпуса необходимы для работы в условиях сильных механических нагрузок. Микровыключатели широко используются как дома, так и на производстве. Каждый может найти для себя нужную модель.

Источник



Где сейчас применяется пакетный выключатель

Защитные устройства используются в подстанциях для фиксации показаний работниками. Кроме этого свое применение они нашли в пультах управления оперативного коммутирования. К тому же пакетники используются в механизмах кранов, экскаваторов и других электросиловых оборудованиях.

Пакетный выключатель

При помощи данного устройства специалист может устанавливать скорость агрегата, направленность круговых движений аппарата. Помимо этого машинист подбирает определенный режим производства при помощи соединения группы контактов, регулирующих данный показатель.

Выключатели используются в роли выключателей ввода, распределителей электрического тока, переключателей цепи управления, а также для управления электродвигателями.

Что представляют собой концевые выключатели?

Выключатели-концевики — электротехнические устройства, предназначенные для размыкания и замыкания рабочей цепи. Монтируют их на движущиеся механизмы для ограничения их перемещения в заданных границах. Функции, которые выполняют эти устройства, идентичны стандартному выключателю.

Начинка концевых выключателей заключена в прочный корпус, чаще всего металлический. Все его элементы оптимизированы для простого закрепления и легкой ориентации в пространстве.

Яркие, разных цветов светодиоды позволяют контролировать подачу питания и срабатывание датчика. Две пары контактов, чаще всего имеющихся в концевике, дают возможность осуществлять контроль состояния его подключения.

Если при замкнутой паре за передачей сигнала не следует его возвращение, это указывает на неисправность кабеля, ведущего к выключателю. После срабатывания датчика для прохождения сигнала возможно использовать разомкнутую пару контактов.

Чувствительные датчики являются основой в системах защиты от протечек. При обнаружении воды, для выявления которой они предназначены, устройства не только сигнализируют об назревании аварийной ситуации в звуковом и цветовом режиме, но и блокируют работу систем, по которым транспортируется вода.

Особенности конструкции концевого выключателя с роликом

Конструкция такого типа — это один из вариантов реализации кнопочного типа, только с видоизмененной кнопкой. Установка ролика позволяет значительно расширить функциональные возможности устройства. Если нажатие на кнопку может осуществляться только в осевом направлении, то ролик отреагирует на любое воздействие — осевое или по касательной, главное, чтобы вектор этого воздействия находился в плоскости вращения.

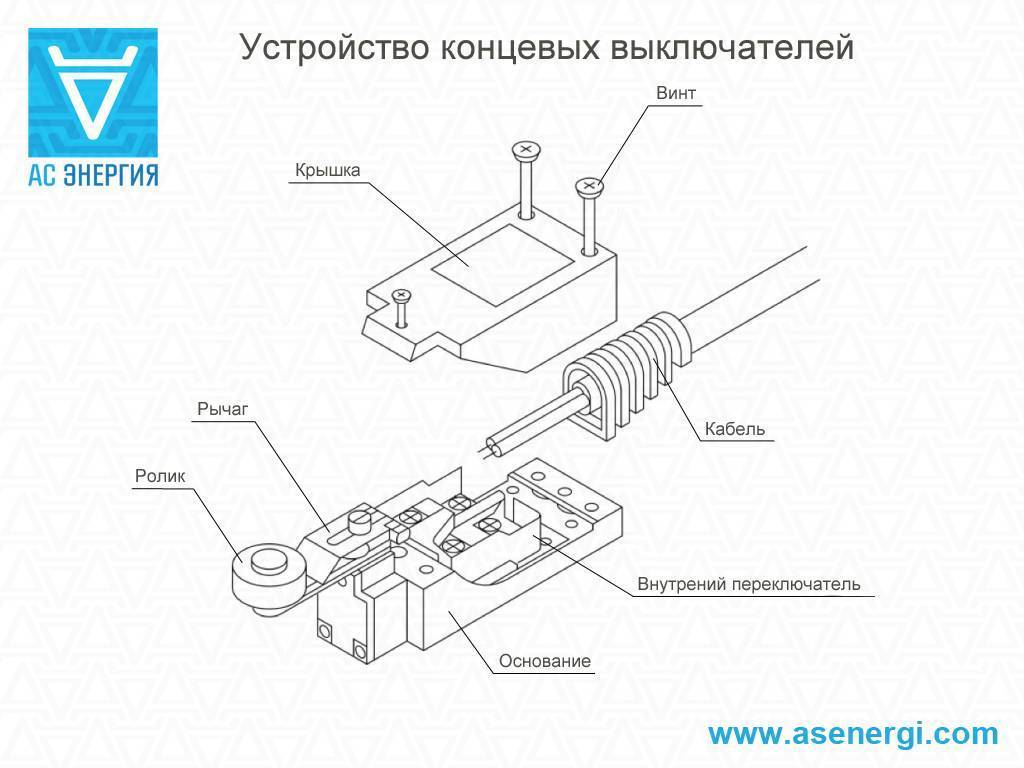

Устройство концевого ввыключателя

Подпружиненный шток, на котором установлен ролик, является подвижным элементом, на котором установлены две пары контактов — нормально замкнутые и нормально разомкнутые. При нажатии одна пара размыкается, а другая — замыкается. Эту конструкцию принято называть плунжерным типом КВ.

Концевой выключатель типа плунжер-ролик

Применяется преимущественно на подъемных механизмах, устройствах с вертикальным перемещением подвижных частей. Для горизонтальных элементов используется ограниченно, только при гарантии точности воздействия и ограниченности усилия.

Существуют рычажные роликовые конструкции. Ролик установлен на поворотном рычаге, который, поворачиваясь, замыкает контактную группу внутри корпуса. Такая конструкция удобна в механизмах, где невозможно точно настроить силу и диапазон контакта с движущимся элементом из-за большой инерции, вибрации, неравномерного движения.

Рычажный концевой выключатель

Опасность разрушения подобного устройства при слишком резком или интенсивном контакте значительно меньше, чем при использовании концевого выключателя плунжерного типа. Их принято устанавливать на массивных и габаритных движущихся элементах, обладающих повышенной инерцией — лифтах, эскалаторах, вагонетках, шахтных подъемниках, откатных воротах ангаров и т.п. Иногда подобные конструкции называют путевыми выключателями, поскольку они обладают способностью срабатывать от воздействия подвижных элементов, проезжающих без остановки.

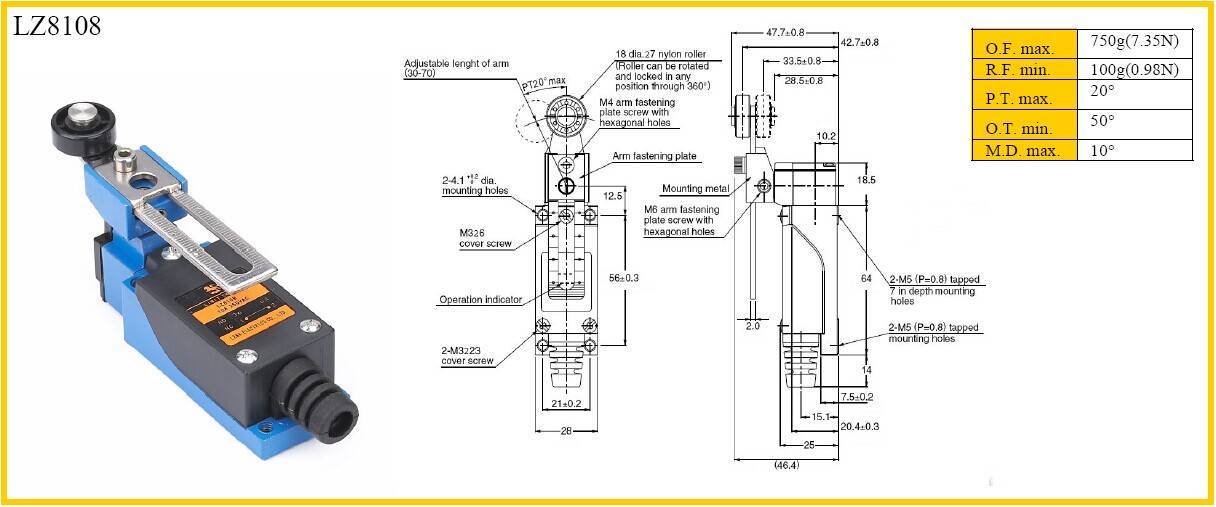

Есть модели КВ с регулируемой длиной рычага. Они допускают изменение длины опоры ролика, что расширяет возможности и сферу применения устройства.

Концевой роликовый выключатель с регулируемым рычагом

Также существуют конструкции, где рычаг добавлен в качестве дополнительного элемента, увеличивающего безопасность. Если его отвинтить, КВ приобретает вид обычного кнопочного устройства. Большинство микровыключателей имеют такую конструкцию.

Микровыключатели

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к  другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль».  Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Концевой выключатель — устройство прибора и принцип действия

Для контроля и ограничения движения различных механизмов используется концевой выключатель.

Он должен обладать следующими характеристиками: надежность срабатывания, безопасность для людей и приборов, высокая наработка на отказ.

Существует большое количество разновидностей этих выключателей: механические, магнитные, индуктивные. Каждая группа делится на подгруппы. Все зависит от того, где будет применяться тот или иной прибор.

Назначение концевого выключателя

Коммутация электрических цепей переменного тока 220В может осуществляться при помощи концевых выключателей.

Действие устройств и их срабатывание обусловлено контактным соприкосновением конечных частей подвижных элементов пневмопривода, состоящие из трубопроводной арматуры двухпозиционного типа.

Кроме этого, они могут использоваться в качестве концевых выключателей, выполняющих действие датчика положения в других устройствах, в системах, которые применяются в промышленной автоматике.

Устройство и работа выключателя КВ-1, КВ-2

Принцип работы устройств КВ-1 (однопозиционного, двухканального), КВ-2 (двухпозиционного, одноканального) линейного перемещения – концевых выключателей заключается в использовании постоянным магнитом печатной платы с двумя герконами, они используются в качестве главных, коммутирующих электрическую цепь – элементов.

Кроме платы в корпусе «концевика», устройство концевого выключателя содержит клеммную колодку, в главном (первом) корпусе есть два глухих отверстия, в которых ходит шток, для КВ-02 – 2 штока. На штоке крепиться постоянный магнит, магнитопровод и пружина возвратного действия.

Действие штока возвратно-поступательное, с его помощью магнит перемещается и осуществляет замыкание – размыкание контактов.

Рис. №1. Фото конечного выключателя КВ-01, КВ-02.

Рис. №3. Чертеж конечного выключателя КВ-1 с указанием габаритных и установочных размеров КВ-01 и с местоположением в конструкции кабельного ввода.

Концевой выключатель КВ-04

Конструкция КВ-04 (двухпозиционного, одноканального, поворотного) в принципе похожа на предыдущие устройства. В отличие от однопозиционного выключателя она усложнена наличием поворотного рычага, с помощью которого можно регулировать угол поворота оси по ходу и против движения часовой стрелки. Таким образом, осуществляется переключение герконов.

Рис. №4. Чертеж с размерами выключателя КВ-04

Регулировка происходит за счет изменения кулачков, расположенных шайбе, они воздействуют на рычаги, при повороте которых перемещается магнит, переключающий геркон.

Рис.№5. Принципиальная электрическая схема подключения концевого выключателя КВ-04.

Рис. №6. Фото концевой выключатель КВ-04.

Бесконтактные концевые выключатели

Концевые или как их еще называют путевые, выключатели бывают бесконтактными, они осуществляют работу, основываясь на применении электромагнитных реле, а также на использовании логических элементов, работа происходит без воздействия со стороны движущейся части устройства.

https://youtube.com/watch?v=0Z7E9xH_GIQ

Бесконтактные путевые выключатели подразделяются на два основных типа по принципу действия и влиянию на чувствительный элемент:

1. Механического воздействия.
2. Параметрического воздействия, за счет изменения физических параметров преобразователя.

Параметрические выключатели подразделяются на следующие типы:

1. Индуктивные.
2. Емкостные.
3. Оптические.

Подключение таких устройств происходит на основе использования 2-х и 3-проводной схемы. Питание в случае с 3-проводной схемы приходит по специальному проводу.

Рис. №7. Бесконтактные путевые выключатели (датчики).

К бесконтактным путевым выключателям предъявляются повышенные требования надежности эксплуатации, потому как работать таким устройствам приходится в тяжелых условиях.

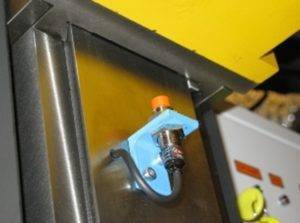

Расположение этих устройств находится в рабочей зоне машин и агрегатов, где они могут подвергаться влиянию значительных высоких температур, могут попадать под удар и работать под воздействием сильной вибрации.

Также могут находиться под влиянием сильного магнитного поля, на них могут действовать различные, в том числе и агрессивные жидкости и загрязнения.

Особенно важным является высокое требование повышенной частоты срабатывания, особенно в условиях использования на сложных технологиях, например, станочные линии, работающие в автоматическом режиме, сложные транспортные системы, металлургия и литейное производство.

О чем скажет маркировка?

Выключатели бесконтактного типа поставляют на рынок различные производители. Среди них западные, отечественные и китайские компании

Важно при покупке уделить особое внимание качеству агрегатов и репутации фирмы-изготовителя

В силу серьезности регулируемых процессов, для управления которыми используют различные модификации датчиков, выбирать следует лишь продукцию, имеющую сопровождающую документацию – инструкцию со схемами монтажа, условиями эксплуатации и перечнем технических параметров.

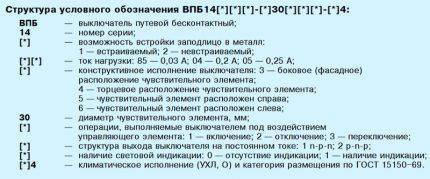

На корпусе самого прибора производители указывают его характеристики в виде набора букв и цифр – маркируют

Среди этих обозначений зашифрована часть важной информации, на которую ориентируются при выборе нужной модели. Не все показатели могут поместиться на небольшом участке выключателя

Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя

Не все показатели могут поместиться на небольшом участке выключателя. Остальные, имеющие значение для потребителя, содержатся в руководстве пользователя.

Если понравившаяся модель не имеет инструкции в комплекте, то покупать ее не стоит – это может быть подделка. Более того, часть нужных параметров останется неизвестной, а верить на слово продавцу нельзя.

Все производители обязаны предоставлять конечному потребителю технические характеристики. Это требование прописано частью 5-2 ГОСТа о низковольтном бесконтактном оборудовании, упомянутого выше

У каждой фирмы, занимающейся выпуском коммутационных устройств для управления электроцепью, разработана своя система обозначений. Ее расшифровка приводится в каталоге, где также содержится ассортимент предлагаемых продуктов.

Пример маркировки изделий от компании АС Энергия. Остальные параметры моделей размещаются в инструкции, поставляемой в комплекте

Потребность в маркировке возникла неслучайно – разнообразие выключателей большое. Кроме того, их можно классифицировать по различным принципам.

Например, в зависимости от выполняемой функции при коммутации, приспособления делятся на следующие категории:

• включение (NO) – A;
• отключение (NF) – B;
• переключение – C;
• программируемый вариант – P;
• другое – S.

А по способу установки датчики бывают утопленные, неутопленные и другие.

Иногда производители предпочитают указывать длинный шифр, в котором описывается максимум параметров изделия, в том числе участок размещения чувствительного элемента, наличие индикации, климатическое исполнение и прочее

Если компания использует принцип маркировки, рекомендуемый ГОСТом, то надпись на выключателе будет иметь, например, такой вид:

U3 A30 A D2

Где:

• U – ультразвуковой способ обнаружения раздражителя. Остальные соответствуют другим латинским буквам: I – индуктивный, C – емкостный, D, R и T – фотоэлектрический прямого, отражающего и барьерного действия соответственно;
• 3 – способ установки другой;
• A30 – форма и диаметр, что в этом случае означает цилиндрическая с резьбой диаметром в 30 мм;
• A – функция коммутации элемента, что означает включение (NO);
• D – количество проводов для вывода постоянного или переменного тока, что соответствует двум разъемам для постоянного тока;
• 2 – втычной способ соединения.

Всего предусмотрено 4 варианта совмещения, среди которых единице отвечают ленточные провода, двойку рассмотрели выше, тройке – зажим, а четверке – другой метод.

В модификациях, предполагающих наличие провода, характеристики производитель наносит на ярлычок, который крепится непосредственно на кабеле. Там же может указывать степень защиты, рекомендуемое напряжение и другое

Среди добросовестных производителей выделяют таких как ЗАО Сенсор/Sesor, немецкая фирма Fotoelektrik Pauly, НПК ТЕКО, ПКФ СТРАУС, ЗАО Меандр, компании ОВЕН и СКБ ИС, НПП ПРИЗМА из Екатеринбурга и другие.

Многие из них предлагают услугу по изготовлению ВБ с параметрами, нужными потребителю, – на заказ.
