Установка сплит системы: пошаговая инструкция по самостоятельному монтажу

Рекомендации по установке кондиционеров

Рекомендации по месту расположения

Приборы устанавливают в квартирах и домах для подачи охлаждённого или нагретого воздуха. Примерно на 80% эффективность работы оборудования зависит от правильности выбора его места расположения.

  • Внутренний блок бытовых кондиционеров рекомендуется подвешивать на расстоянии не менее 10 см от потолка и 5 см от боковой стенки. Это облегчит задачу чистки устройства и не будет препятствовать забору воздуха. При подвешивании сплит-системы ближе 10 см к потолку, невозможно будет снять с него внешний кожух.
  • Висеть внутренний блок должен строго горизонтально. При перекосе положения устройства будет нарушена работа его дренажной системы. Часть образующегося в нём конденсата не будет стекать в дренажный поддон. Это приведёт к её застою. Внутри прибора появится плесень. По всему жилому помещению начнёт распространяться неприятный запах. Не стоит подвешивать кондиционер дальше 1,5 метров от наружной стены. Если расстояние будет больше, могут возникнуть трудности с выводом конденсата по дренажной системе наружу. Он станет вытекать в помещении.
  • Не нужно вешать внутренние блоки над высокими шкафами. Это приведёт к тому, что автоматика кондиционера станет неправильно определять температуру всего помещения, а будет воспринимать её только в небольшой зоне установки. Прибор не сможет поддерживать в жилом помещении установленную человеком температуру. Категорически нельзя размещать кондиционеры над источниками тепла. Это «сведёт их с ума». Они станут работать без остановки и очень быстро выйдут из строя.
  • Место установки приборов не должно прикрываться шторами. Перед ними должно быть свободное, ничем не загороженное пространство. Расстояние до ближайшего препятствия должно быть не менее 3 м. К поломке внутреннего блока может привести его установка в помещениях, в которых находятся постоянно работающие приборы с высокочастотными электромагнитными колебаниями.
  • Наружный блок нельзя устанавливать на закрытых балконах и лоджиях. Это сильно затрудняет отвод тепла в летний период. Выбирая место для его установки, нужно позаботиться о том, чтобы на него не попадали прямые солнечные лучи. Они могут вызвать перегрев оборудования и его отключение. Нормальную работу вентилятора могут нарушить порывы ветра. Поэтому, сторона установки внешнего блока должна быть по возможности безветренной.
  • Запрещено устанавливать внешние блоки в местах, где возможна утечка взрывоопасных газов, вблизи крон деревьев, а также рядом с землёй. Установленные на первых этажах зданий внешние блоки лучше ограждать решётками. Это защитит их от умышленной порчи сторонними лицами. Нельзя монтировать внешние блоки на непрочных конструкциях и вблизи окон соседей. Шум работающего кондиционера может стать причиной межличностных конфликтов.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

  • максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
  • минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

  • поломка деталей кондиционера;
  • переход вибраций от наружного модуля к настенному;
  • нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Крепление блоков

  Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

Подключение кондиционера

back to menu

Установка внешней части

 Выбираем и устанавливаем межкомнатные двери: пошаговая инструкция для установки своими руками | 80+ Фото & Видео

Популярные статьи  Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатора

В первую очередь устанавливается наружная часть. Первое правило — не забывать о технике безопасности, если установка происходит выше второго этажа. При установке учитывайте такие факторы:

  • Блок не должен закрывать вид соседям
  • Конденсат не должен стекать по стене
  • Прикреплять прибор нужно так, чтобы вы могли оказывать ему техническое обслуживание

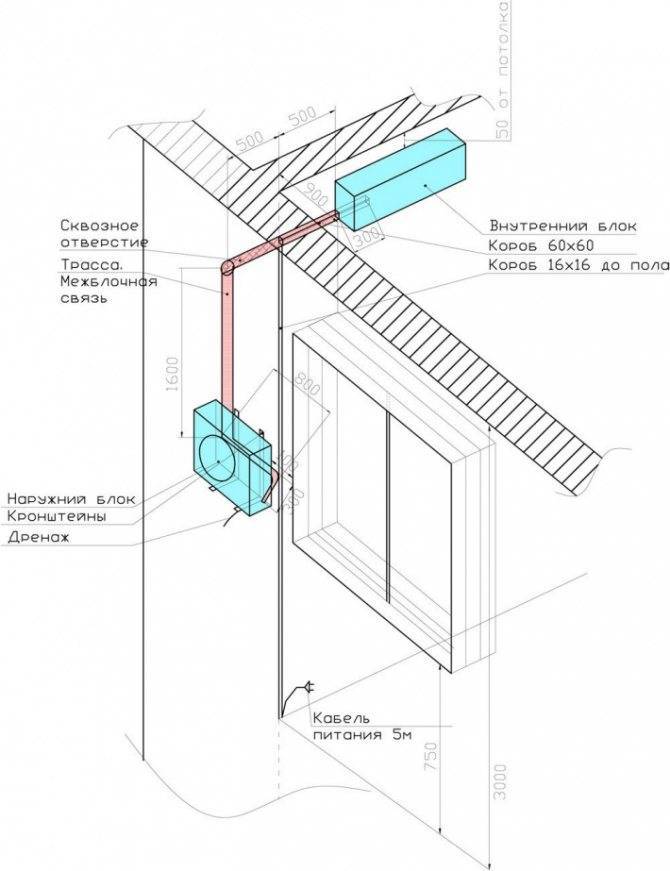

Схема крепления кондиционера

При креплении наружного блока на балконе нужно так же соблюдать правила:

  • убедится, что прочность балкона достаточна, чтобы выдержать прибор. В среднем вес такого изделия составляет 10-15кг
  • при возможности нужно крепить в таком месте, где со всех сторон дует ветер, чтобы конденсат не стекал по стене

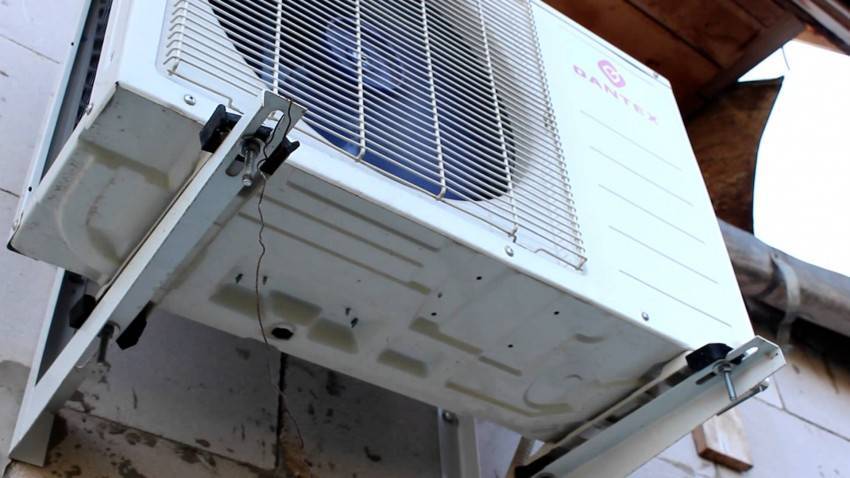

Установка модуля снаружи

Рекомендации по установке кондиционеров:

  • Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены
  • Расстояние от потолка должно составлять 100 мм. А от боковой стены 125 мм
  • Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания
  • Расстояние наружного изделия от задней стены должно составлять 20 см, а от боковой 300 мм

Отступы от краев стен

Модуль снаружи по возможности нужно ставить не сбоку от окна, а лучше всего под окном, так как если вы решитесь вызывать мастера при поломке либо для проверки прибора, то он вполне может отказаться от работы из-за не правильного монтажа.

Крепление наружного и внутреннего блока, наклон и магистрали

back to menu

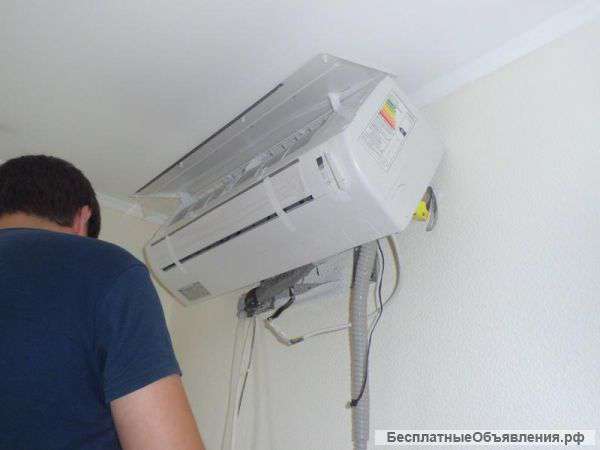

Установка внутренней части

 Изготовление гардеробной своими руками: как оборудовать систему хранения в кладовке или спальне? | 100+ Фото & Видео

Установка внутренней части

Первым делом нужно правильно устроить электропроводку. Убедитесь, что проводка выдержит такую нагрузку.

Рекомендации по креплению устройства:

Внутренняя часть должна располагаться так, чтобы возле нее не было никаких лишних предметов.В ином случае они будут мешать охлаждению прибора. Не стоит размещать кондиционер над камином или другим источником тепла. Ветер из электро-кондиционера не должен напрямую дуть на человека, если конечно, хотите сохранить свое здоровье.

back to menu

Это интересно: Вентиляция в гараже своими руками, схема, расчет и способы вентилирования для гаража

Дополнительная заправка фреоном

Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.

Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.

Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.

Правильный монтаж сплит-системы

Есть несколько важных моментов, которые стоит и необходимо знать перед покупкой климатического оборудования и для того, чтобы самостоятельно установить сплит систему.

Размеры. Будучи под впечатлением от обилия функций кондиционера, при выборе можно забыть едва ли не о самом главном – размере устройства

Уделите этому внимание в первую очередь, чтобы не пришлось, затем ломать голову, куда же пристроить покупку, габариты оборудования могут не вписаться в желаемое вами место установки. Вторым, но не менее важным аспектом является энергопотребление

Убедитесь, что ваша сеть потянет, приобретаемый вами кондиционер

Этим вы избавите себя от лишних и ненужных хлопот и пощадите другую бытовую технику в доме.  Внешний вид. Доброкачественная техника защищена специальным акриловым покрытием, которое предотвращает скорый износ оборудования гораздо лучше, чем стандартная краска.

  • просверление отверстий в стенке;
  • крепеж внешнего и внутреннего блоков;
  • монтирование дренажа и установка внешнего блока;
  • монтирование трубопровода;
  • монтирование соединительных частей электрики;
  • изъятие кислорода и тестовый запуск.

Установку лучше осуществлять при ремонте, так как не избежать просверливания дырок в стенке. Некоторые моменты при монтировании внешнего блока кондиционера: Установка его на не застеклённом балконе предоставляет удобный доступ к блоку, в случае профилактики, которая, к слову необходима. Если не застеклённого балкона нет, следует устанавливать в пределах досягаемости.

Внешний блок сплит системы обязан находиться на расстоянии не меньше 10 см от стенки, во избежание перегрева самого мотора компрессора и как итог выхода его из рабочего состояния. Для крепежа внешнего блока просверливают дырки в стенке и используются нужные устройства крепежа, которые рассчитанного выдерживать массу прибора. На какой бы высоте не находилась сплит-система, крайне желательным является монтировка специального навеса над ней, для защиты от осадков.

Внутренний блок располагается на ножках, крепящихся к стенке или при верхней установке к потолку и должен быть монтирован относительно равномерно, иначе из него будет выливаться жидкость, которая по дренажной трубе выводиться извне, зачастую на улицу.

Не монтируется внутренний блок над источниками тепла и при высоких температурах, такое положение заставляет его трудиться через меру, что приводит к скорому выводу системы из рабочего состояния. Не стоит также заниматься монтажом при высоких уровнях вибрации и шума. Такие колебания могут сбить управление электроники, что плохо отразится на ее правильной работе.

Такая самостоятельная установка сплит системы и монтаж внутреннего блока должна быть проведена при условии правильной циркуляция потока воздуха. Общее размеры по отношению к стенке и оборудованию должны составлять около 2-3 метров, иначе кислород, выходящий из прибора, “отбиваясь” от препятствий будет возвращаться с той же температурой, и настройки кондиционера будут показывать, что климат внутри помещения установлен, что приведёт к его отключению. Поберегите здоровье и не устанавливайте внутренний блок непосредственно над кроватью. Все мы прекрасно понимаем, что жара порой бывает невыносимой и как приятно поваляться под холодными дуновениями кондиционера, но вы должны отдавать себе отчёт в том, что это ни к чему хорошему не приведёт и затем придётся платить цену за минутную слабость в виде простудного заболевания. Особенно актуально, если в доме дети.

Процесс монтирования трубопровода один из важнейших шагов. Категорически запрещено гнуть трубку с фреоном. Если эти трубки закручиваются в круг, это осложнит накачку компрессора холодом, что впоследствии приведёт к неисправностям и выходу из равновесия агрегат. Для крепежа дренажного трубопровода следует использовать только армированную трубку, которая разработана именно для таких работ и будет легко сгибаться.

Трубопровод системы в необходимом порядке обязан быть сухим и чистым, без влаги и воздуха внутри, которые при совместном взаимоконтакте с фреоном оказывают неблагоприятный эффект на работоспособность устройства. Рекомендуется использовать вакуумный насос. Не стоит пренебрегать данной операцией, если хотите, чтобы ваш кондиционер долго служил.

Как стравить воздух

Монтаж сплит системы своими руками подразумевает, что и приводить саму систему в рабочее состояние вам придется также своими руками. Первоначально необходимо избавиться от завоздушенности системы. Для этого потребуется стравить воздух из системы.

  1. Гайку сервисного патрубка, а также пробки на клапанах жидкости и газа нужно отвернуть.
  2. Для этого необходимо обычным шестигранником повернуть газовый клапан на 90 град. против часовой стрелки. Удаляйте воздух в течение 10 минут при помощи вакуумного насоса. Потом необходимо нанести обычный мыльный раствор для проверки отсутствия утечек газообразного вещества.
  3. Если утечек вы не обнаружили, переходите к этапу подключения трубопровода. Детальнее можно увидеть на видео, либо посмотреть в инструкциях в начале статьи.
Популярные статьи  Как быстро и легко снять старые обои со стен

Запускаем систему

   Фальш-камин своими руками из подручных материалов: 140 фото в интерьере, видео сборки + пошаговая инструкция

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

  • Присоединить большую трубу к порту, который находится на газовой стороне
  • Средний шланг подсоедините к насосу, закройте все краны
  • Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
  • Если манометр поднимается до нуля, то стоит переделать вашу систему
  • Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

back to menu

Сплит собственноручно

Внутренний блок кондиционера устанавливается на соответствующую перфорированную монтажную (фиксационную) пластину, предназначенную для удержания аппаратуры в надёжном статичном положении. Компания-производитель обязана предоставить соответствующую фиксационную плиту вместе с самим кондиционным устройством.

Для стабильной работы кондиционера важно зафиксировать пластинку в точности так, как это требуется по изначальному инженерному расчёту. Поэтому, чтобы самостоятельно определить строгую горизонталь, необходимо использовать строительный уровень

Если же расчёт будет проведёт неверно, а внутренний блок будет установлен неправильно, то накапливающийся в нём конденсат не будет выходить в трубу, а будет стекать прямиком на пол, поэтому следует очень серьёзно отнестись к процедуре крепления внутреннего блока к монтажной пластине, и желательно попрактиковаться перед этим.

Монтажную пластину прижмите к стене и отмерьте от неё нужное вам расстояние (в соответствии с указанными выше минимумами) к потолку и стенкам, и расставьте фломастером отметины на местах, где должны быть просверлены отверстия.

После того, как вы расставите всю соответствующую разметку для отверстий – её, соответственно, потребуется реализовать. Отмеченные места необходимо пробуравить перфоратором. При этом, минимальный диаметр пробуравленного отверстия должен составлять 5 сантиметров, т.к. это минимальное открытое отверстие, в которое способна свободно пройти магистраль.

Данный метод, кроме того, отлично работает при потребности провести магистраль сквозь бетонированную стену. Осуществляя бурение, следует внимательно следить за происходящим на улице, чтобы на проходящих мимо вашего дома граждан не упали фрагменты кирпича или бетонная крошка, рассыпавшиеся при просверливании последних нескольких сантиметров стенки.

Начните с учета возможности установки наружного блока. То есть, там, где безопасно самому работать и не травмировать людей внизу: вдруг плоскогубцы или сверло выпадут из рук.

Монтаж сплит-кондиционера своими руками нелегкий. Но если все продумать, то можно справиться самому. Климатизёр состоит из нескольких блоков, и придется найти место каждому.

Начнем с внутреннего. Он крепится ближе к потолку – производители требуют не ближе расстояния от большого пальца до среднего, а к боковой перегородке сантиметров на 5 — 10 больше. И чтобы была свобода выдува холодного воздуха минимум полтора метра.

Агрегат снаружи наиболее возможно установить самому так: чуть ниже карниза рамы окна или на балконе с открывающимися рамами. Чтобы дотянуться с дрелью и перфоратором до мест крепления рамы и проводки внутрь. Не устанавливайте её на обычные шурупы, иначе весь блок с рамой грохнется на головы людей внизу или на пол лоджии. Купите прочные анкеры, дюбеля.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

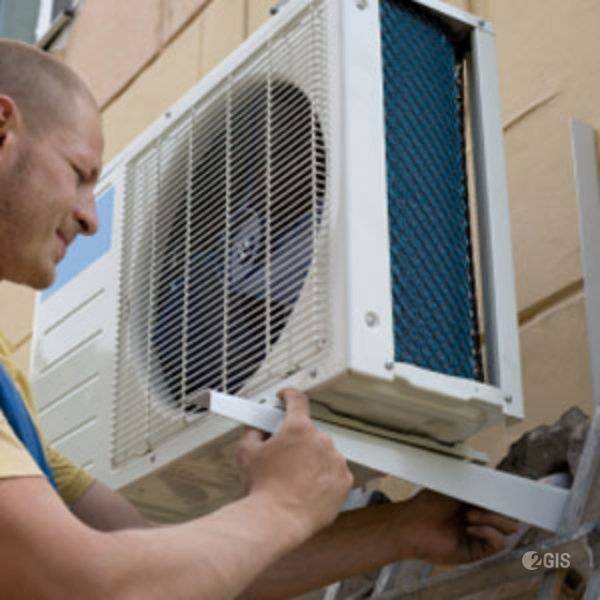

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.

Обработка медных трубок:

  • от бухты делается отрез необходимой длины;
  • края расправляются, и устраняются все заусеницы;
  • на концах устанавливаются заглушки и пробки;
  • надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Популярные статьи  Трюмо с зеркалом: выигрышная мебель для квартиры и частного дома

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Медные трубки подключаются к внутреннему блоку кондиционера

Выбор места

Установка кондиционера своими руками начинается с определения места расположения оборудования. Так как сплит системы состоят из двух или более блоков, то придется выбирать место для обоих

При этом необходимо учесть как будет распространятся холодный воздух в доме или квартире, а также принять во внимание технические требования

Начнем с технических требований. При выборе места расположения внутреннего блока учитываем такие требования:

  • от блока до потолка — не менее 15 см (у некоторых производителей не менее 20-30 см);
  • до стены сбоку — не менее 30 см;
  • до препятствия, о которое будет разбиваться поток холодного воздуха — не менее 150 см.

Распространенные варианты установки кондиционеров

Наружный блок обычно ставят обычно возле окна или на открытом балконе, если он есть. На застекленном балконе/лоджии возможна установка на ограждении (если оно имеет достаточную несущую способность) или рядом на стене. Если живете вы на первом или втором этаже многоэтажки, наружный блок стараются поставить выше уровня окна — подальше от прохожих. На более высоких этажах можно располагать под окном или сбоку.

Если установка кондиционера своими руками планируется в частном доме, выбирается место обычно исходя из несущей способности стен. При наличии вентилируемого фасада можно применить особое крепление или навесить блок на цоколь, если он есть.

При выборе места расположения блоков сплит-системы, необходимо также помнить о том, что в большинстве случаев нормируется минимальное и максимальное расстояние между блоками. Конкретные цифры зависят от производителя. Например, минимальное расстояние может быть 1,5 м , 2,5 м (разные модели Daikin) и даже 3 метра (Panasonic). У некоторых производителей минимальная длинна не регламентируется, то есть может быть любой. В этом случае вы можете установить блоки «спина к спине». Монтажники такой способ монтажа называют «бутерброд».

Начинается монтаж кондиционера своими руками с выбора места его расположения

Чуть проще ситуация с максимальным расстоянием между двумя блоками. Оно обычно составляет 6 метров. Может быть и больше, но тогда потребуется дополнительная дозаправка системы фреоном, а это — дополнительные расходы, и немалые. Потому стараются вложиться в требуемые 6 метров.

Это интересно: Ремонт инверторных сварочных аппаратов своими руками — описываем обстоятельно

Нужно ли разрешение

Установка бытовых кондиционеров не влияет на несущую способность зданий. Для монтажа сверлятся отверстия и на этом вмешательство в целостность несущей стены заканчивается. Но, чтобы соблюсти закон, жителям многоквартирных домов следует согласовать действия с управляющей компанией. Наружные стены являются общей собственностью жильцов многоквартирного дома и для установки внешнего корпуса необходимо согласие других жителей дома.

Если сплит-система устанавливается в частном доме, согласования не нужны.

Для установки наружного блока в офисе, учреждении, необходимо согласование владельца здания.

В законодательстве РФ нет жесткого требования о необходимости письменного согласия соседей, поэтому такая норма игнорируется.

Требования к монтажу наружного блока

Внешний модуль агрегата принято ставить под окном, возле окна или на балконе. Если ограждение балкона достаточно прочное, то можно закрепить модуль и на нем.

При монтаже модулей сплит-системы следует помнить о значениях минимального и максимального расстояния между ними. Эти значения могут отличаться у разных производителей климатической техники. К примеру, для сплит-систем Panasonic минимальное расстояние между модулями может быть 3 метра, а для Daikin – от 1,5 до 2,5 метра.

Максимальная длина трассы между модулями обычно равняется 6 метрам. Допускается и больше, но в такой ситуации потребуется дозаправка фреоном, что влечет за собой дополнительные материальные вложения. Поэтому, если производится самостоятельная установка кондиционера, лучше не превышать обозначенные 6 метров.

При выборе места для установки блоков соблюдают технические требования и обеспечивают возможности последующего обслуживания. С расположением внутреннего модуля особых проблем не возникает. Правила установки:

  • 15 см от потолка;
  • не ближе 150 см от крупных предметов, препятствующих потоку воздуха;
  • вдали от нагревательных приборов;
  • нельзя закрывать блок шторами и гардинами;
  • следует исключить попадание холодного воздуха на кровать и рабочее место.

Инсталляция внешнего блока требует учета большого количества факторов:

  • на первом этаже расстояние от земли не меньше 2 м;
  • модуль нельзя устанавливать на солнечной стороне, вблизи деревьев;
  • расстояние от задней панели до стены 15-20 см необходимо для отведения горячего воздуха;
  • опора должна выдержать вес наружного модуля.

Монтаж кондиционера своими руками выполняется не только около окна, но и на стене или парапете балкона. Для квартир высотных зданий это оптимальный вариант. Снижается риск получения травмы при монтаже, обслуживание не вызывает проблем. Балкон должен быть незастекленными или иметь широко открывающиеся рамы.

Установка сплит системы: пошаговая инструкция по самостоятельному монтажу

Внешний модуль кондиционера крепится с помощью металлических кронштейнов. Опорные элементы выбираются по весу и модели сплит-системы. Запас прочности должен превышать рекомендованную нагрузку в 2 раза. Надежное крепление с минимальной вибрацией возможно только на ровное основание. Нельзя устанавливать блок на утеплитель, фиксация выполняется к стене.

Предварительно выполняется разметка и сверлятся отверстия под дюбеля. Кронштейны крепятся по горизонтальному уровню. Блок фиксируется на опорах 4 болтами. В частном доме техника не подвергается опасности повреждения или хищения, а на первом этаже многоэтажного здания лучше установить антивандальную решетку.

После монтажа двух блоков с помощью перфоратора выбивается отверстие в стене под фреоновую трассу, дренаж и электрический кабель. Его диаметр не менее 45 мм. Обязательно формируется уклон в сторону улицы. Для защиты труб от повреждения внутрь отверстия вставляется гильза.

Если квартира находится выше первого этажа, монтаж наружного блока кондиционера проводите с использованием альпинистского снаряжения.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
