Экраны на батарею отопления: обзор декоративных решеток для радиаторов

Материалы изготовления экранов

Когда подбираются решетки для батарей, учитывают вид материала. Не все разновидности подобных конструкций эффективно поглощают тепло

Следует обращать внимание на такой параметр, как теплопроводность. Кроме того, изучаются и другие свойства: температура нагрева радиатора; подверженность перепадам температур

Учитывая, что такая конструкция регулярно подвергается тепловому воздействию, рекомендуется приобретать экологичные изделия. Это обусловлено способностью некоторых материалов отдавать в окружающую среду вредные соединения.

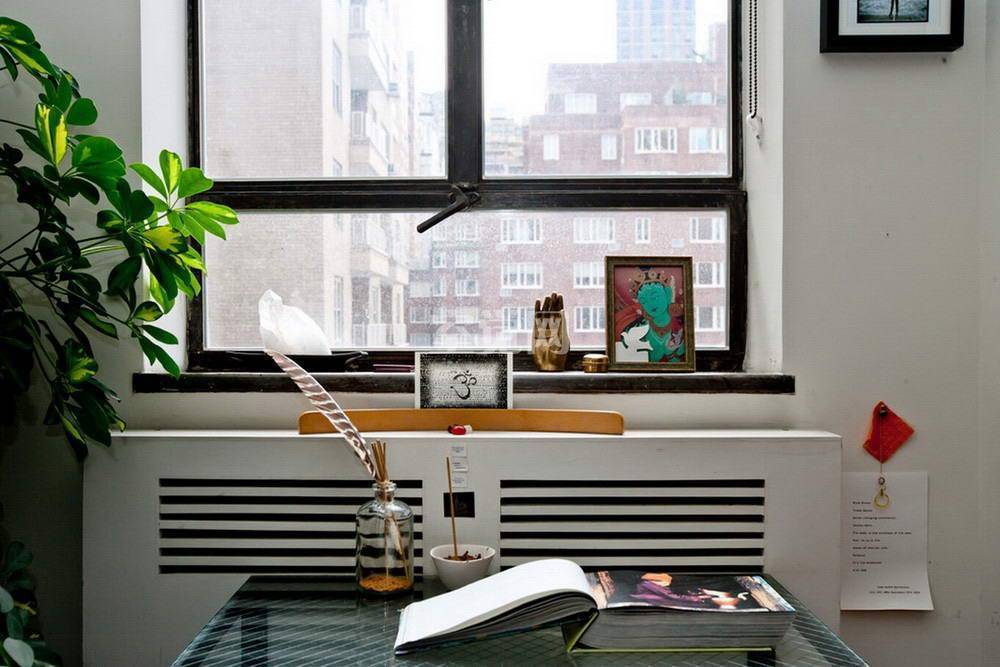

Металлические решетки

Изделия данной группы представлены разными видами: более простые, классические, резные. Металлические решетки на радиаторы отопления устанавливают достаточно часто за счет хорошей теплоотдачи материала. Это позволяет им проводить тепло, не влияя на эффективность работы батареи и всей системы.

Конструкции из металла легко мыть. Допустимо многократно окрашивать их, меняя оттенок. Передняя панель может быть сетчатой или перфорированной. Причем форма отверстий меняется в зависимости от пожеланий заказчика. Преимуществом подобных изделий является длительный срок службы, прочность. Чтобы конструкция не травмировала жильцов, ее крепят к стене.

Металл отличается термостойкостью. Он устойчив к перепадам температур, может многократно нагреваться и остывать. Относятся изделия из такого материала к продукции средней ценовой категории. Рекомендуется применять конструкции толщиной металла 1 мм. Этого достаточно для обеспечения хорошей теплопроводности экрана. Причем по уровню прочности подобные изделия не уступают аналогам из других материалов. Недостатком является сложность самостоятельного монтажа, т. к. при этом используется метод сварки.

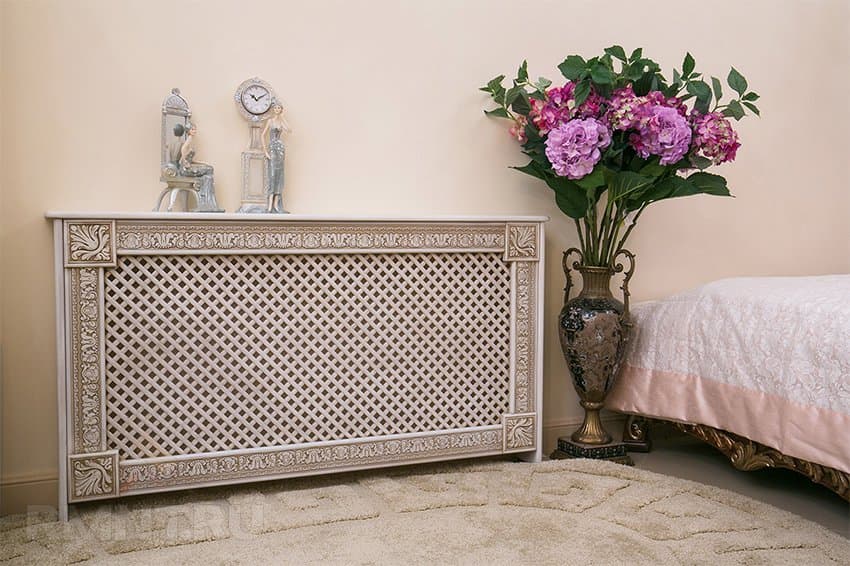

Решетки из дерева

Это экологичный материал. При нагреве он не выделяет вредные вещества. Деревянные решетки для радиаторов отопления удачно впишутся в любой интерьер. Они представлены широким ассортиментом моделей. Чаще используют простые по конструкции решетчатые экраны. Деревянные изделия недостаточно прочные, поэтому рекомендуется применять вариант с полочками, которые в данном случае будут выполнять функцию ребер жесткости.

Дерево – термостойкий материал, однако при длительном контакте с источником высоких температур такие конструкции могут рассыхаться. Однако это не приводит к мгновенной деформации изделий. Чтобы предотвратить изменение формы таких решеток, не следует устанавливать их вплотную к батарее. Преимуществом является возможность изменения цвета конструкции, когда меняется дизайн и цветовая гамма интерьера. Основным недостатком изделий из дерева считается высокая стоимость.

Пластиковые накладки на радиаторы

Решетки ПВХ производятся из полимерного материала полностью или частично. Во втором случае пластик можно удачно сочетать с металлом, ротангом. Преимуществом является возможность декорирования под любую текстуру: дерево, натуральный камень. Пластиковые решетки стоят дешевле металлических и деревянных аналогов.

Такие конструкции отличаются легкостью, простотой ухода. Они не впитывают влагу, не деформируются под воздействием умеренных температур, не выделяют токсичные вещества. Однако все эти свойства материала сохраняются при условии отсутствия прямого контакта пластика с источником тепла.

Основным недостатком изделий из ПВХ является низкая теплопроводность. В других условиях данное свойство могло бы относиться к преимуществам, однако, если нет цели снизить теплопотери, то небольшая теплопроводность является причиной задержки теплых потоков воздуха. Это способствует уменьшению эффективности батарей, приводит к перерасходу топлива.

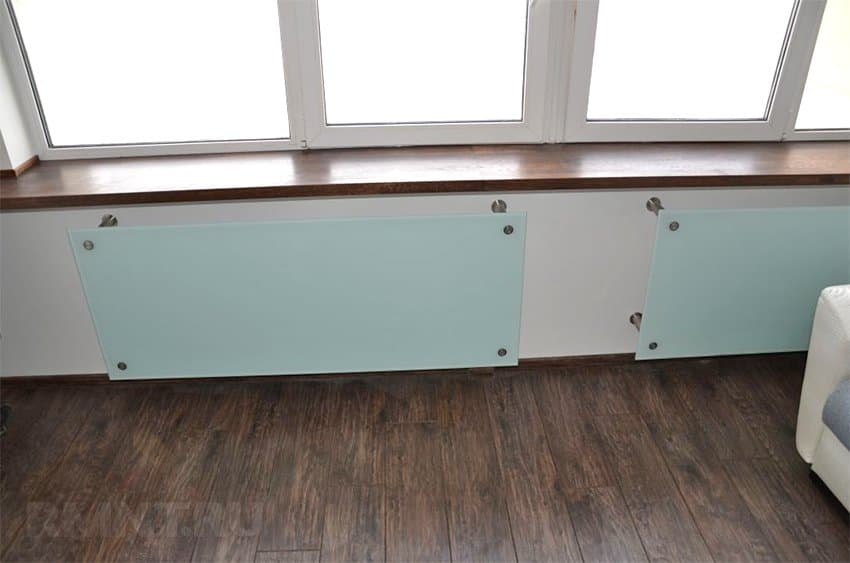

Стеклянные экраны

Они отличаются прочностью, т. к. изготавливаются из закаленного стекла толщиной до 8 мм. Это препятствует повреждению вследствие воздействия механической нагрузки. Такие экраны отличаются привлекательностью, удачно вписываются в интерьеры различных стилей благодаря минимализму в дизайне.

Отличаются стеклянные решетки для радиаторов отопления по размерам, цвету и толщине материала. Крепеж устанавливается на угловых участках экрана. Недостатком подобных изделий является отсутствие отверстий. Тепло отводится с 3 сторон: от батареи вверх и по бокам. Это способствует снижению эффективности работы системы отопления.

Ухаживать за стеклянными конструкциями несложно. Они не боятся влаги, отличаются гладкостью, за счет чего загрязнения в минимальном количестве задерживаются на поверхности панели. Кроме того, на стеклянном экране может быть нанесена фотография, любой рисунок, узор.

Типы конструкций и материалы

Основной элемент экрана — это фасад в виде плоской декоративной панели с отверстиями, обеспечивающими естественную конвекцию воздуха. Верхнюю и боковые панели используют не всегда — зависит от места, где установлена батарея. Например, наличие широкого подоконника и ниши делают их необязательными.

Можно выделить следующие способы монтажа экрана.

1. Навесной. Экран самостоятельно или вместе с коробом подвешивается с упором на батарею или к стене на крючки.

2. Напольный. Экран выполняет роль фасада на коробе в виде своеобразной узкой тумбочки.

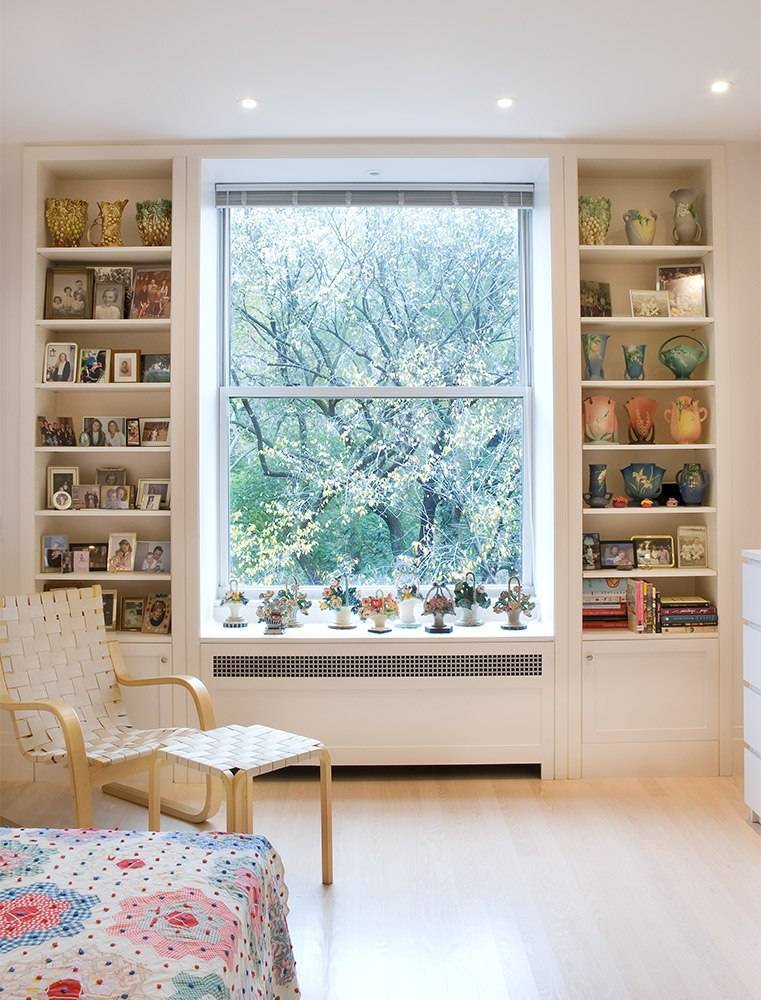

3. Инсталлированный. Батарея спрятана внутри ниши, а экран является декоративной частью общей поверхности стены.

Несущая конструкция короба может быть сделана из деревянного бруса или алюминиевого уголка — зависит от материалов декоративной панели и её рамки. Саму панель можно изготовить из разных материалов: деревянных реек, фанеры, ламинированного ДВП или ДСП, металлической сетки.

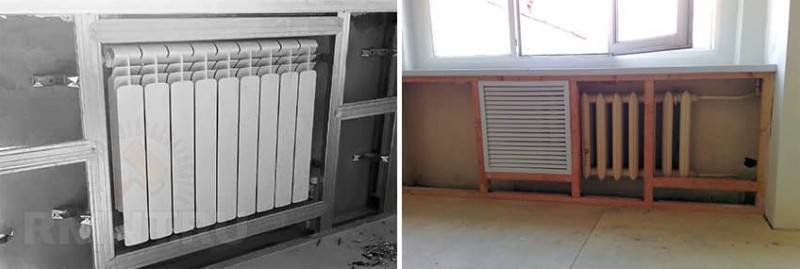

При инсталляции в качестве опорной конструкции обычно используют каркас из оцинкованного стального профиля или деревянного бруса (по аналогии с технологией монтажа перегородок из гипсокартона).

В отдельный вид можно выделить декоративные экраны из стекла. Это единственный вид материала, который используют в чистом листовом виде, без устройства отверстий. А чтобы не нарушить конвекцию, панель устанавливают без верхней и боковых стенок. Монтаж происходит с помощью специальных креплений на несущие элементы из холоднокатаной декоративной трубы, которые обеспечивают необходимый вентиляционный зазор между батареей и панелью.

Изготовление своими руками экрана-короба

Некоторые домашние мастера делают короба самостоятельно. Сложного в этом ничего нет. Было бы желание и время.

Необходимые инструменты и материалы

Из чего делать зашивку, каждый умелец решает сам. Материалы указаны выше. Однако не у всех есть сварочный аппарат по стали или пластику, поэтому от них придется отказаться. Обычно зашивку делают из дерева, применяя фанеру или ДСП. Популярна и ламинированная ДВП. Можно замахнуться на комбинированный вариант: каркас из дерева и пластиковые панели, например.

Инструмента нужно немного:

рулетка;
карандаш;
дрель-шуруповерт;
набор сверл;
ножовка по дереву;
«болгарка»
строительный степлер;
дюбеля и саморезы.

Еще понадобятся сосновые бруски сечением 50 х 50 и 40 х 40 мм для каркаса. Их можно заменить на стальные уголки 25 х 25 мм.

Определение размеров и изготовление эскиза

Сначала измеряют габариты радиатора: длину, высоту, ширину. Короб должен быть на 100 мм длиннее и шире радиатора, и на 50 мм выше.

На листе бумаги предварительно рисуется эскиз будущей зашивки, на который последовательно наносят все реальные замеры. На этом этапе нужно продумать способ крепления будущей конструкции. Самые оптимальные варианты — навесной или с опорой на пол (приставной). Во втором случае у кожуха будет 4 ножки, если тем из них, что находятся у стены, не мешает труба. Иначе придется задние ноги смещать вперед или делать опору на трубу.

Если есть возможность не крепить конструкцию к стене, надо так и сделать, ведь в дальнейшем защиту придется снимать для обслуживания и ремонта батареи. А если вдруг возникнет аварийная ситуация, все нужно делать быстро.

Нарезка деталей

Сначала по размерам с эскиза отрезают детали каркаса из уголка или бруска сечением 40 Х 40 мм. Если фасад будет из ДВП или пластика, под него нужно дополнительно установить две горизонтальные связи, чтобы панель не прогибалась. Затем вырезают детали обшивки.

Фасадная часть обязательно должна быть с отверстиями, причем их делают таким образом, чтобы суммарная открытая часть была более 50 % площади панели. Иначе нарушится принцип конвекции и тепло будет оставаться внутри короба. Если есть электролобзик, можно пропилить аккуратные пазы.

Далее вырезают боковые стенки (они обычно сплошные) и верхнюю крышку (съемную или глухую с отверстиями).

Сборка

Каркас из дерева собирают на саморезы, стальной — с помощью «холодной сварки» на эпоксидной основе. Если в доме есть сварочный инвертор, то задача облегчается. При сборке контролируют прямые углы. Получившуюся конструкцию примеряют к батарее. Если все хорошо, на каркас устанавливают листы обшивки, предварительно сделав в боковинах вырезы под трубы.

Установка

После сборки экран устанавливается на штатное место.

Способы монтажа могут быть разными:

навесной (с опорой на радиатор);
к стене с помощью дюбелей и саморезов;
приставной (на ножках с опорой на пол);
подвесной (к подоконнику снизу).

Крепление должно быть простым, чтобы демонтаж занимал минимум времени.

Как не нужно и как можно делать

Очень плохой экран для радиатора отопления

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

Приемлемый экран для радиатора отопления

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

Компании-производители защитных панелей для радиаторов и их ценовая политика

Среди компаний, продающих элементы декора и товары для ремонта, выделяют организации «Тепло уюта» и «Лидер». В их ассортименте представлены экраны из всех материалов, сплошные, перфорированные или с дизайнерским орнаментом. Среди прочих выделяют торгово-производственные компании «Экран-маркет», «Мир экранов» и «Квартэк».

Резной экран в оконной нише

Секционные металлические экраны варьируются по высоте (от 30 до 60 см) и ширине (от 0,5 м до 1,5 м). Глубина каркасов, как правило, одинаковая – 15 см. Ценовой диапазон таких экранов: от 3,5 тысяч рублей до 9 тысяч с установкой. Решетки из МДФ-панелей, обычно, выше (от 40 до 80 см), стандартная ширина слегка превышает 1,5 метра. Стоимость экранов в зависимости от их размера варьируется от 4,5 до 18 тысяч рублей с доставкой (как правило, они представляют собой напольные модели-коробы, которые заказчик способен установить самостоятельно). Стеклянные модели изготавливаются в формате панелей, с высотой от 40 до 80 см и шириной от 85 см до 2 м. Приобрести такие экраны можно, заплатив от 12 до 30 тысяч рублей в зависимости от их дизайна и размера. Доставка, как правило, входит в стоимость.

Традиционные экраны, которые навешиваются на чугунные и биметалльные радиаторы, рассчитаны на стандартный размер батарей и имеют такие параметры: 610*290*150 (мм). Модель получила название «Классика», изготовляется она из листовой стали толщиной в 1 мм, каркас перфорируется и покрывается специальной белой эмалью. Средняя стоимость одной модели – 700 рублей. Простые и экономичные, они используются в офисах и бюджетных организациях, но могут стать и хорошим решением для дома, если покупатель преследует цель оградить зону радиатора отопления без претензии на создание дополнительного дизайнерского акцента.

Отдельно стоят экраны, при изготовлении которых используются лазерная резка. Они имеют стандартные размеры, но покупатель сам выбирает узор, который и вырезается на основной решетке с применением лазера. Чаще всего такие модели используются, чтобы прикрыть батареи, встроенные в нишу, но встречаются и модели коробы. Стоимость защитных панелей с уникальным узором – от 9 тысяч рублей с доставкой.

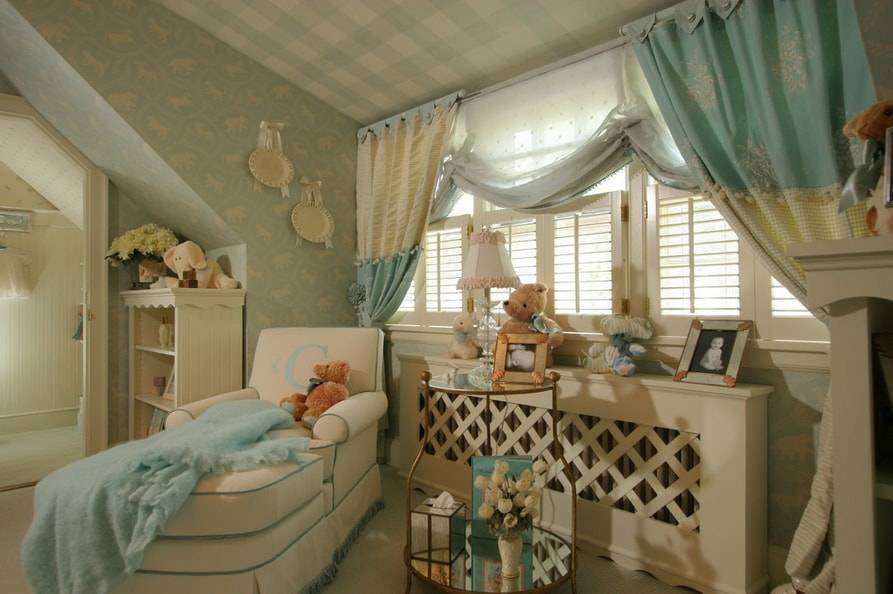

Декоративный экран в детской

Учитывая характеристики каждого вида экрана и особенности помещения, можно подобрать качественную защитную панель, которая прослужит долгие годы. Не стоит забывать, что если в доме есть дети, то стоит отдать предпочтение деревянным экранам, так как они являются безопасными и экологически безвредными. Но такие панели прослужат недолгую службу, если в доме есть домашние животные: при наличии резвых питомцев лучше выбрать более прочные конструкции из металла, которые не выйдет повредить или оцарапать.

Вне зависимости от типа экрана, каждый из них имеет свой срок годности и не стоит им пренебрегать, в особенности это касается изделий из пластика. По истечению эксплуатационного срока они могут не только потерять привлекательный вид, но и создать пожароопасную или в целом опасную для здоровья ситуацию.

Как украсить батареи отопления недорого

Ваша квартира, после ремонта, заиграла свежими красками, только гармонию, обновлённого интерьера, нарушают старые батареи отопления. И возникает мысль, о замене старых радиаторов. Для устранения этого недостатка, совсем не обязательно идти на сравнительно большие дополнительные расходы.

Проще и дешевле купить экраны

Для того чтобы внешний вид радиаторов отопления не нарушал гармонию интерьера, надо купить экраны для батареи отопления недорого, именно экономия нас интересует, иначе, вы можете полностью заменить батареи. Только не надо спешить в магазин. Конечно, в продаже имеются специальные решётки, только нет уверенности, что могут найтись такие, чтобы сразу подошли по размеру, цвету и цене. Не надо лишать себя возможности, своими руками поработать. Они, возможно, у вас даже очень умелые. А домашнему мастеру вполне по силам самостоятельно закрыть радиаторы отопления. Сначала, надо определиться с материалом и конструкцией экранов.

С чего начинать

С чего начинать? Сначала, надо осмотреть батареи. От того, как расположены радиаторы отопления, зависят конструкция и способы крепления будущих экранов.

Есть три типа решения этой задачи:

При расположении батарей в глубокой нише, декоративную панель крепят к подоконнику, при помощи держателей, или на самом радиаторе.

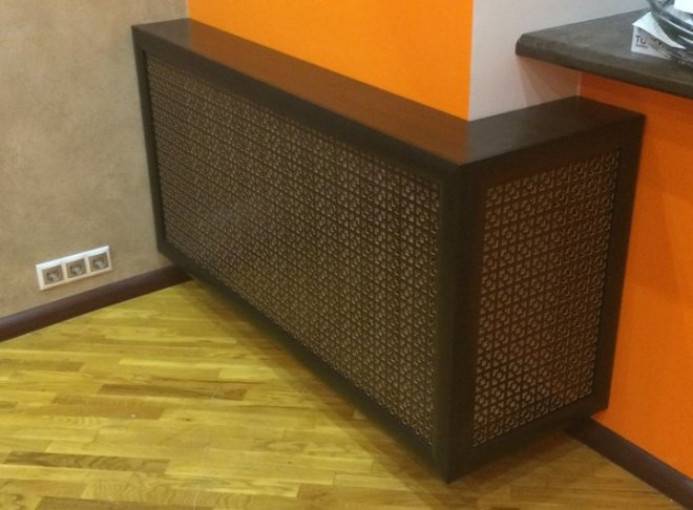

Отдельно стоящие радиаторы закрывают коробом, который имеет фасадную панель, боковины и верхнюю часть. Устанавливают его на ножках или на полу.
Батареи, выступающие от стены, закрывают объёмным каркасом, предварительно изготовленным, в соответствие с заданными размерами, и, имеющим как фронтальную, так и боковые панели.

Варианты изготовления экрана

Варианты изготовления экрана для батареи отопления или короба для радиаторов отопления: надо определиться с материалом декоративных панелей. Для изготовления экрана или короба, есть несколько вариантов материала: дерево, ДСП, ДВП, гипсокартон. Использовать пластик, для этих целей нельзя, так как у него низкая теплопроводность и, при высоких температурах, повышенная склонность к деформациям. Возможно применять и металл, который для этих целей хороший материал, только он неудобен в домашних условиях, так как его обработка требует специальных навыков и инструментов.

Декоративной решётке эстетичный вид придадут ротанговое или бамбуковое полотно. Сетка, изготовленная из искусственного материала ротангового полотна, представляющего из себя целлюлозу, усиленную капроновой нитью или его натурального аналога, стеблей тропической лианы. Экзотический, неповторимый вид интерьеру может придать комбинация конструкций из бамбука и ротангового ажура. Натуральное полотно в сухом виде достаточно хрупкое. Для того, чтобы оно стало гибким, перед тем как натянуть его на раму, предварительно надо на два часа замочить в тёплой воде.

А к каркасу крепить при помощи степлера.

Перечень вариантов изготовления

Вот примерный перечень вариантов изготовления декоративных экранов для батареи недорого:

переплетение из тонкого шпона или прутьев
строительная или декоративная сетка, натянутая на каркас
решётка из мебельной кромки, представляющая собой тонкую, но достаточно прочную теплостойкую ленту, имеющую на обратной стороне термостойкий клей.

Эту ленту крепить к раме лучше мебельными гвоздями. Для того, чтобы закрепить готовую решётку, её проглаживают утюгом. Этой же лентой, возможно оклеить и торцы рамы.

Установка экрана для батареи отопления

Теперь после того как определились с конструкцией и материалом, возможно переходить к изготовлению и установке экрана для батареи отопления. Начинайте с изготовления каркаса фасада для экранной конструкции. Сначала надо измерить габариты радиатора: высоту, глубину и ширину. К полученным размерам, надо накинуть по пять сантиметров, с каждой стороны.

Для изготовления каркаса подойдут рейки, имеющие сечение три на три сантиметра, доски, наличники и угловые рейки. Из фанерного или гипсокартонного листа возможно лобзиком выпилить раму декоративного экрана. По собственному усмотрению выбрать способ соединения: шурупы, шкант, столярный клей, гвозди.

Для того чтобы прикрепить декоративную панель к стене, над радиатором крепятся крюки, специальные навесные крепления или металлические уголки.

При желании можете прикрепить экран к батарее отопления, только для этого надо приобрести два кронштейна и запастись деревянным бруском или дюралевой пластиной, которые будут служить упорами, для того чтобы он сохранял строгую вертикальность.

Разновидности декоративных экранов

По своим конструктивным особенностям различают экраны:

плоские, закрывающие только фронтальную часть батареи;
навесные с крышкой или без крышки;
навесные короба, закрывающие батарею со всех сторон.

Если батарея выступает над стеной, оптимальным вариантом для нее будет короб или навесной экран без крышки. Последний смотрится более легко и непринужденно, не загромождает пространство.

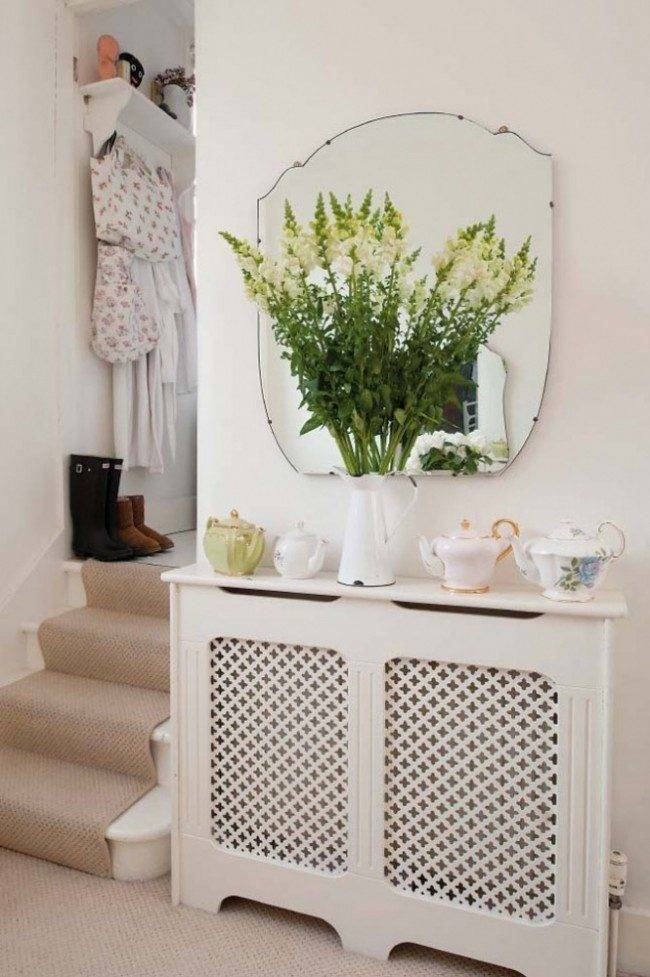

Коробам или моделям с крышкой также можно найти оригинальное и практичное применение в виде подставки или тумбы, особенно в летний период. В отопительный сезон лучше не ставить на крышку предметы, чтобы они не нагревались и не препятствовали свободной циркуляции теплого воздуха.

Если радиатор находится в подоконной нише, подойдет плоская навесная или передвижная панель на ножках. Такая конструкция – прекрасный вариант декора, не занимающий полезную площадь.

Экраны могут изготавливаться из разных материалов – металла, дерева, стекла, пластика. Бывают и комбинированные модели, содержащие стекло и HDF, металл и дерево и др.

Особенности крепления декоративных радиаторных решёток

Крепление декоративных экранов, как мы уже говорили, должно обеспечивать лёгкий и быстрый доступ к коммуникациям и оборудованию. В этом случае батарею проще чистить и при необходимости промыть. Чем плотнее и толще короб – тем меньше пыли грязи попадает внутрь. Более удобны для экстренного «вскрытия» приставные и навесные конструкции.

Менее удобны − встроенные в стену. Дело в том, что подобные конструкции нередко удалены от самого радиатора. В этом случае решить проблему доступа могут небольшие скрытые окошечки с замковым креплением.

Такие утопленные в стену конструкции могут служить прекрасным тайником для «заначки»

Особенности крепления декоративных радиаторных решеток

Крепление декоративных экранов должно обеспечивать легкий и быстрый доступ к коммуникациям и оборудованию. Это связано с тем, что периодически батарею необходимо очищать от загрязнений и производить техническое обслуживание, так же нельзя исключать вероятность возникновения аварийных ситуаций

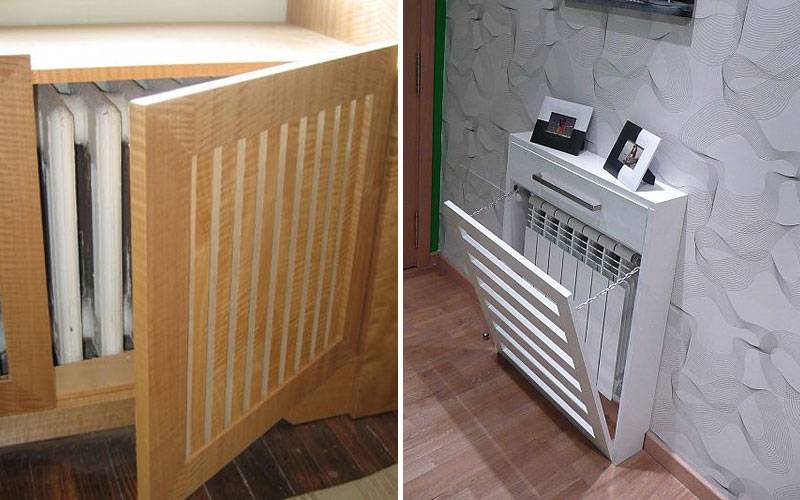

В последнем случае особенно важно, чтобы экран можно было снять «одним движением». В этом плане наиболее удобны приставные и навесные конструкции, а вот с плоскими и теми, что жестко закреплены к стене, могут возникнуть трудности

Облегчить процесс снятия короба позволит замковый способ его крепления при помощи планок, одна из которых установлена на коробе, а вторая на стене. Можно использовать магниты и металлические пластины для крепления плоских экранов или крючки и петли.

В таблице ниже мы покажем последовательность действий при креплении навесного металлического экрана.

Иллюстрация	Описание
	Чтобы заказать изделие с правильными параметрами необходимо ответственно подойти к снятию размеров.
	С помощью рулетки необходимо замерить геометрические параметры батареи отопления.
	Измеряем длину, высоту, которая будет соответствовать высоте экрана, и ширину радиатора – от стены до его края.
	После того как экран изготовлен или приобретен в магазине, можно приступать к его установке. При помощи уровня наносим разметку – линию, на которой будут располагаться крепежи.
	С помощью рулетки обозначаем место для крепежа.
	Карандашом на линии отмечаем места для саморезов.
	Высверливаем отверстия.
	Погружаем в отверстия дюбели.
	Вкручиваем саморезы.
	Расстояние между шляпкой самореза и стеной должно составлять 1-2 мм.
	Навешиваем экран на саморезы.
	Установка выполнена.

О том, как устанавливается плоский экран, расскажет видео:

Watch this video on YouTube

Влияют ли экраны на распределение тепла?

Радиаторами выделяется два типа энергии – лучистая (с прямым излучением) и конвективная. Если у теплоносителя невысокая температура (менее 50 градусов), даже тонкие экраны способны воспрепятствовать правильному теплообмену. Массивные закрытые конструкции и вовсе заставляют теплый воздух скапливаться внутри, препятствуя естественной конвекции.

Получается, что просто декоративный экран возвращает часть тепла в отопительную систему. Воспрепятствовать теплопотерям можно, и даже нужно, используя теплоотражающую фольгированную пленку. Она наклеивается за батареей.

Деревянные экраны

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.

И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.

При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.

В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.

Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.

При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.
