Способы установки экранов
Экраны устанавливают на пол, монтируют на стене, навешивают на батарею. От способа установки зависит конструкция экрана. Когда покупают, учитывают, как он монтируется.
Напольный экран
— короб, который надевают на батарею сверху, потом снизу крепят платформу с ножками. Он легко снимается, если понадобится отремонтировать и почистить батарею. Такой экран закрывает радиатор со всех сторон, из-за этого снижается теплообмен. Чем хуже греют батареи, тем больше отверстий должно быть в решетках.
Настенный экран
используют, когда батарея расположена в стенной нише. Это самые трудные в установке конструкции, так как приходится сверлить стену или создавать нишу, чтобы скрыть еще и отопительные трубы. Настенные экраны передают тепло лучше закрытых напольных коробов, так как в нише больше пространства для движения воздуха.
Навесной экран
используют для чугунных батарей-гармошек. Его навешивают на радиатор и крепят болтами. С установкой справится даже новичок. Навесные экраны из металла хорошо проводят тепло. Пластик не вешают на горячие батареи, так как он может источать «химический» запах фенола.
Формы экранов для радиаторов
По форме их можно условно разделить на несколько категория:
- Панель. Это обычно решетчатая плоскость, которой закрывают спрятанный в нише отопительный прибор. Способ крепления может быть разным — на саморезах, защелках, магнитах.
- Навесной экран без крышки. Удобен, если подоконник сильно выступает вперед.
- Навесной или приставной экран с крышкой. Часто применяется для отдельно стоящих отопительных приборов.
Экраны на радиаторы отопления в самом простом варианте представляют собой панель. Чаще всего это не цельный лист, а сильно перфорированный или решетчатый. Так он меньше создает преград для распространения тепла. Иногда панели на батареи устанавливают на ножках, иногда навешивают на секцию или на прикрепленные к стене кронштейны. Этот вариант не сильно препятствует движению воздуха, тепло эффективно распространяется по комнате, переносимое воздушным потоком. Такое исполнение предпочтительнее для радиаторов с преимущественно конвекционным распространением тепла. К ним относятся практически все алюминиевые и биметаллические модели.

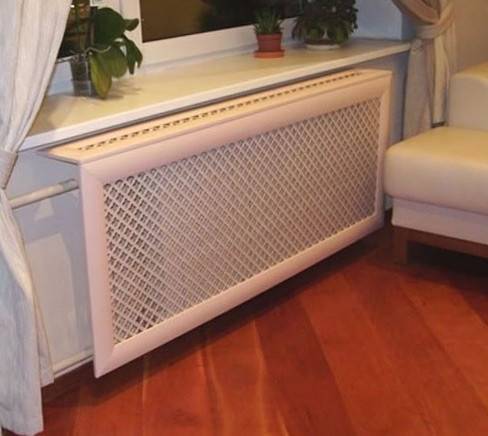

Панель для радиатора используется если он установлен в нише
Почти никак не отразится на теплоотдаче наличие боковых стенок. Стенка может быть одна (правая или левая), что иногда удобно. Боковушки не всегда необходимы: некоторые радиаторы расположены в нише. Но иногда — закрыть чугунную батарею, которая и сбоку выглядит «не очень» — это отличное решение. Только совет: старайтесь найти (или сделать) такой экран, боковые ребра которого были бы скруглены. И сами не поранитесь, и у детей головы целее будут.
Некоторые радиаторные экраны имеют еще и верхнюю часть. Для нормальной работы отопления она должна быть обязательно перфорированной, а лучшее ее исполнение — в виде решетки со значительными расстояниями между планками. Для большей безопасности тут тоже желательно чтобы верхняя грань была скругленной. Особенно критично это для металлических экранов (в большинстве фирм есть модели со скругленной верхней кромкой).

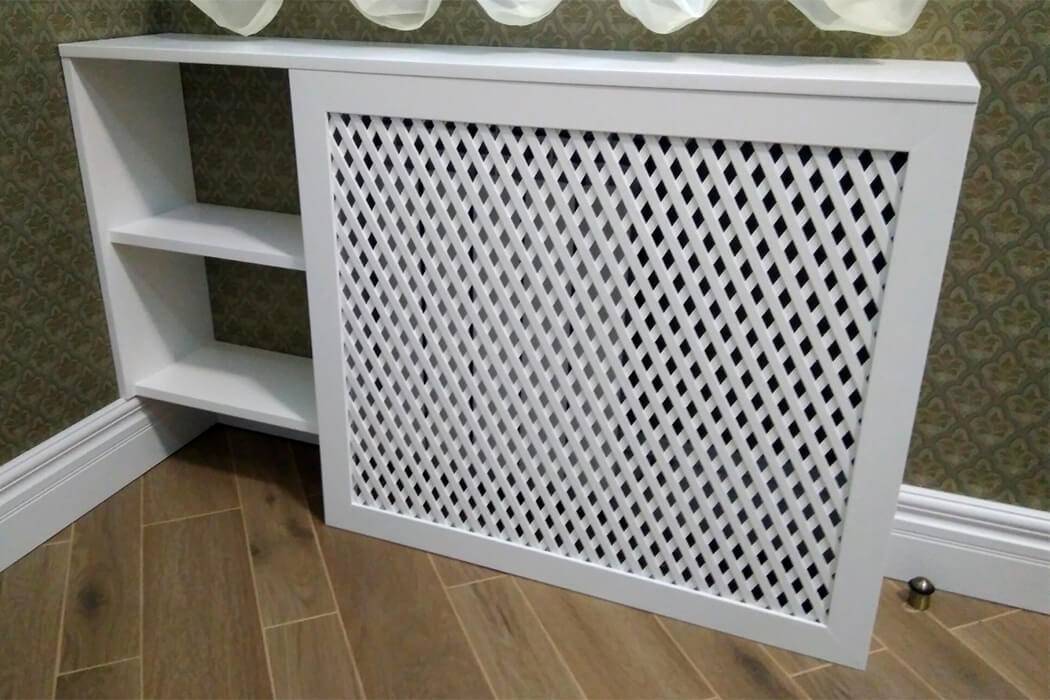

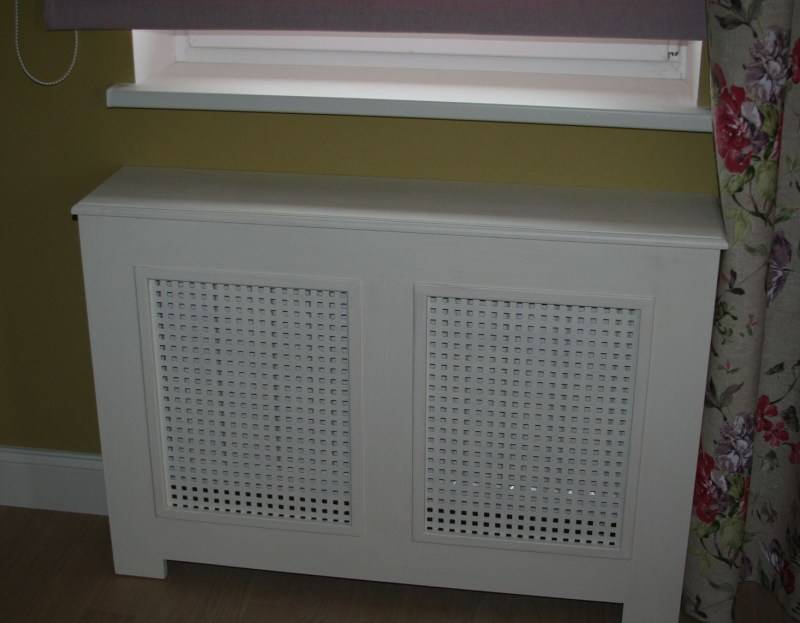

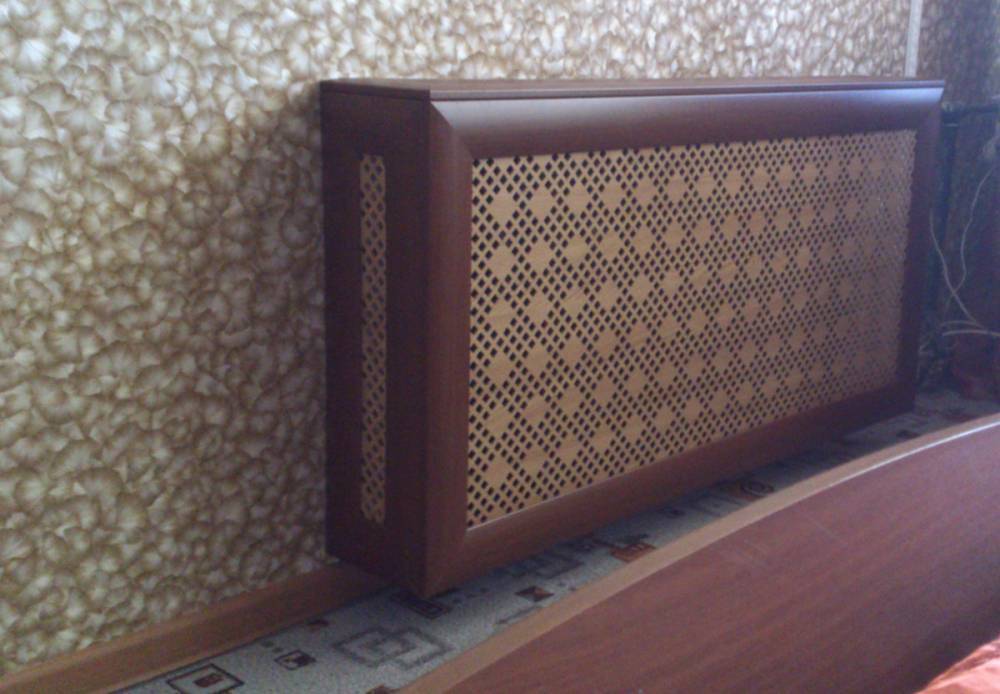

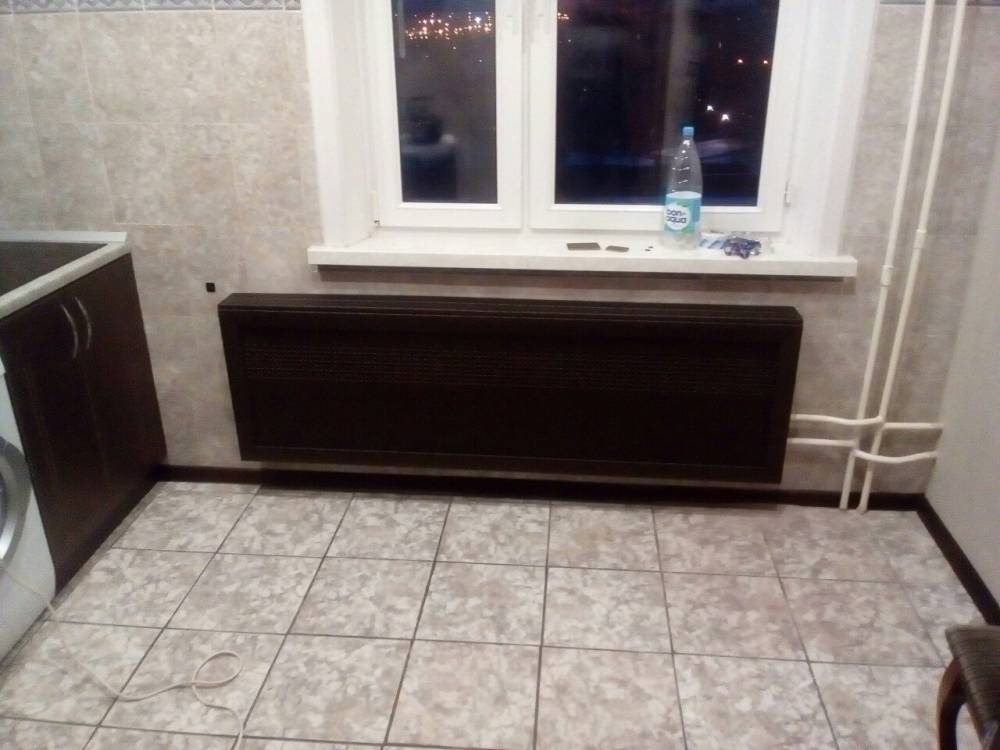

Это уже экран-короб. У него есть крышка и бока
Методы крепления декоративных радиаторных решёток
Удобно, если экран на отопительном приборе может сниматься при необходимости. Это облегчает чистку панели и радиатора под ней. Традиционно, экран состоит из каркаса и плоской панели. Каркас крепится к стене, а решётка устанавливается на каркас с помощью защёлок или «усиков».
Как собрать решётку с боковыми панелями:
Изображение | Описание |
---|---|
В комплекте решётки обычно идут две боковые панели, плоский экран и верхняя столешница. | |
Приложите экран к радиатору и определитесь, на каком расстоянии от стены будет стоять основная часть. | |
Приложите боковую панель к подводящим трубам. Нужно сделать отметки для врезки подводящих труб. | |
Чтобы экран плотно стоял к стене, придётся вырезать место под плинтус. | |
Боковая панель должна плотно прилегать к стене, без зазоров и щелей. | |
После подготовки вырезов боковые панели закрепляются к основному экрану на металлические уголки и небольшие саморезы. | |
В последнюю очередь на те же уголки крепится верхняя столешница. | |
Остаётся только поставить экран к стене. Он не требует фиксации к стене и при необходимости снимается для уборки. |
Материалы для изготовления
Для изготовления декоративных решеток для радиаторов используются жаростойкие и натуральные материалы: металл, МДФ, дерево, стекло, пластик.
Каждый из материалов обладает рядом плюсов и минусов, которые стоит учитывать при выборе экрана.
Экраны из МДФ
Модели из МДФ-полотна имитируют настоящую древесину. Изготавливается материал из мелких волокон дерева, которые склеиваются и прессуются на специальном станке.
Декоративные решетки из МДФ имеют плюсы:
- легкие;
- изготавливаются любой формы;
- хорошо пропускают тепло и не нарушают естественную конвекцию;
- легко покрываются любой краской.
МДФ хоть и обладает плюсами древесины, но имеет ряд минусов:
- материал клееный и при нагревании может выделять в воздух вредные вещества;
- при долговременном контакте с водой набухает и теряет форму;
- при некачественном изготовлении со временем рассыхается и деформируется.
Решетки из МДФ самые экономичные, и если выбрать качественную модель от проверенного производителя, то изделие прослужит не менее трех лет.

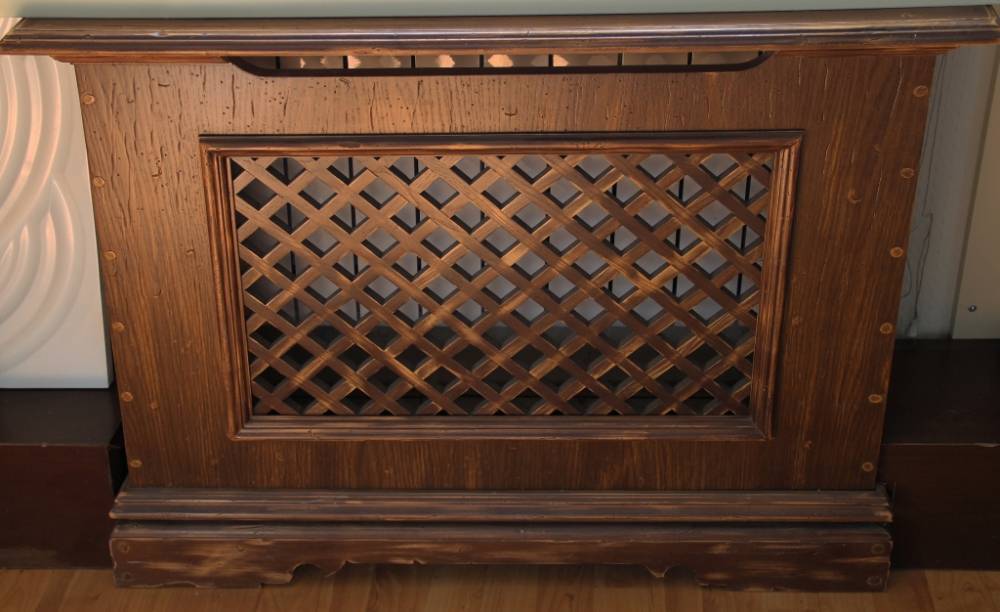

Решетки из дерева
Решетки из натуральной древесины одни из самых экологичных и экономичных. Они хорошо переносят длительное воздействие высоких температур и при правильной обработке не боятся влаги.
Деревянные декоративные экраны имеют плюсы:
- хорошо пропускают тепло от радиаторов;
- легкие и простые в монтаже;
- покрываются краской или лаком и подходят под любой дизайн;
- сочетаются с любой отделкой комнаты;
- экологичны;
- выпускаются в различном ценовом диапазоне.
Из минусов выделяется необходимость раз в несколько лет покрывать деревянное изделие защитным составом: краской, лаком, пропиткой. Но покрасить решетку несложно, поэтому этот минус незначителен.

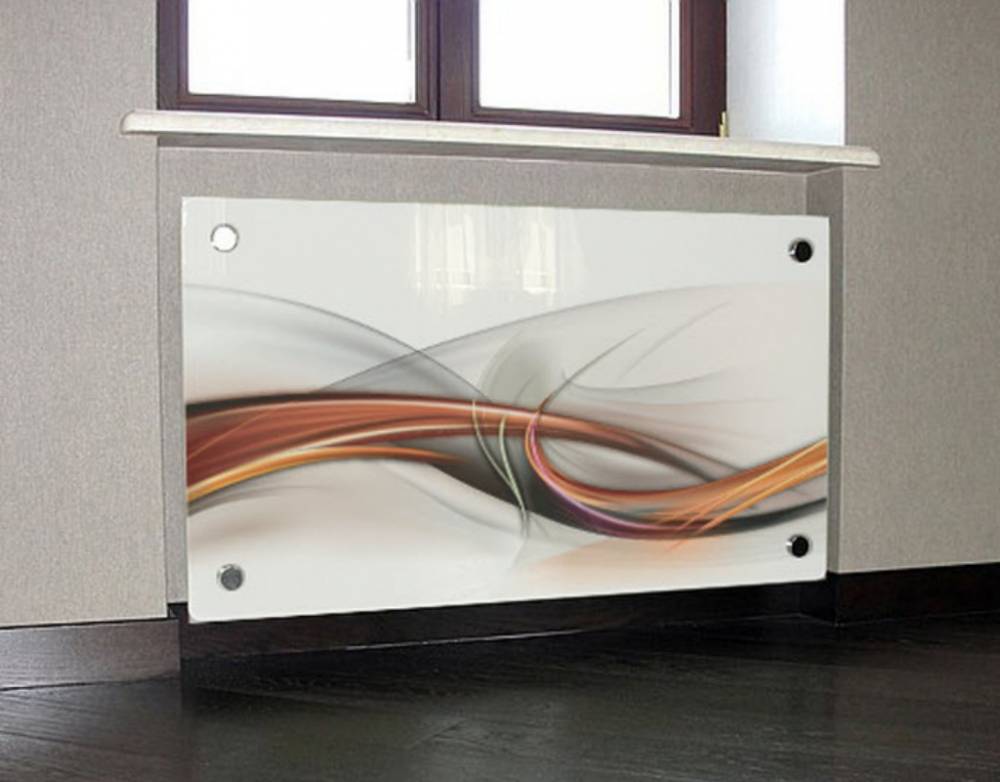

Из стекла
Изготавливают решетки премиум класса из закаленного или витражного стекла. Модели выполняются по индивидуальным заказам и могут иметь различную форму и расцветку. Стеклянные решетки в виде картин дополнят оригинальный дизайн комнаты. Они имеют множество крепежных элементов.
Стеклянные экраны для радиаторов обладают плюсами:
- хорошо переносят воздействие высоких температур;
- имеют неповторимый дизайн;
- не выцветают со временем;
- не боятся влаги и плесени.
Из минусов выделяются: хрупкость стекла и высокая цена на дизайнерские модели.
Изделие дорогостоящее, но оригинальное.

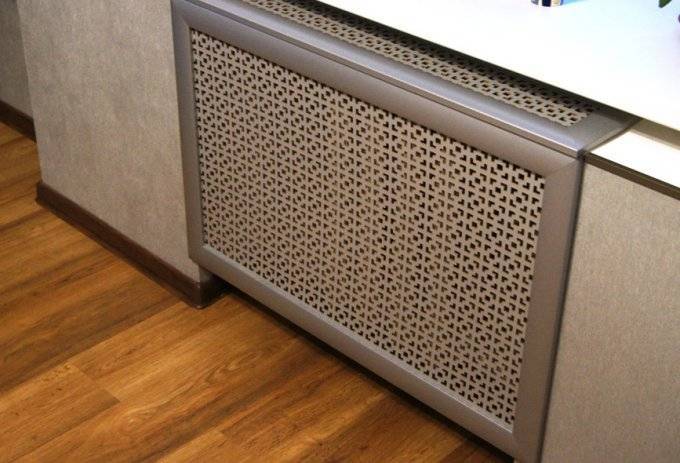

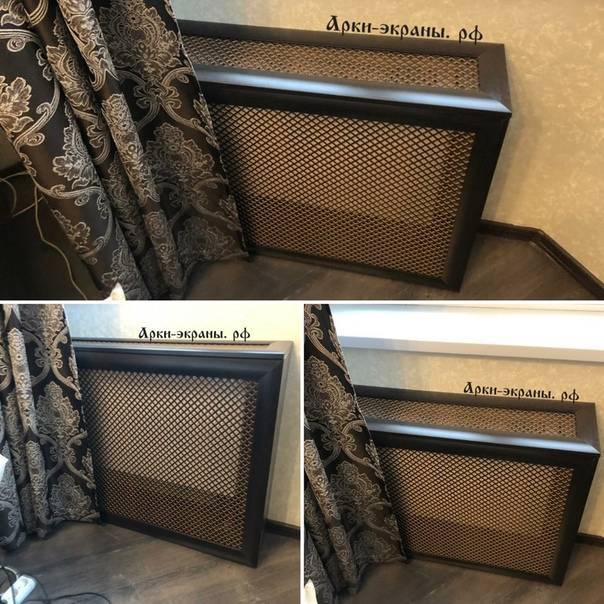

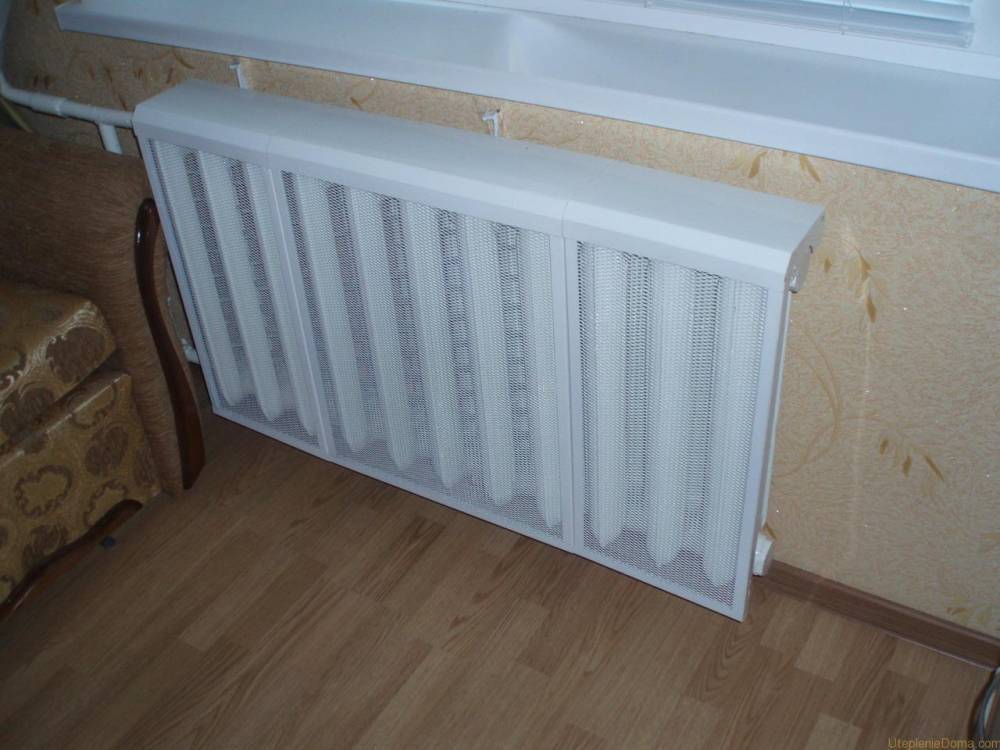

Из металла
Оптимальный вариант по сочетанию цена — качество. Выпускаются простые металлические решетки по низкой стоимости. Их используют в офисах и других служебных помещениях. Для квартир больше подходят декоративные модели, которые имеют привлекательный внешний вид.
Плюсы металлических моделей:
- долговечные;
- не требуют дополнительного покрытия, так как продаются уже окрашенными или выполнены из нержавейки;
- простые в уходе;
- легкие и имеют простые формы;
- экономичные.
Из отрицательного выделяется то, что со временем, а также при соприкосновении с влагой на недорогих элементах появляется коррозия. Но если выбрать качественное изделие и осуществлять своевременный уход, то решетка прослужит не менее 10 лет и не потеряет свой внешний вид.
Решетки из ПВХ
Пластиковые модели имеют плюсы:
- небольшой вес изделия;
- низкая цена;
- отсутствие необходимости красить;
- простота в уходе.
Минусы относятся к изделиям низкого качества. При нагревании некачественные ПВХ экраны выделяют неприятный едкий запах, который может вызвать у человека интоксикацию.
В продаже встречаются комбинированные виды декоративных решеток: из дерева и МДФ, металла и стекла. При выборе таких изделий стоит учитывать плюсы и минусы всех, используемых в изготовлении, материалов.
Разновидности решеток
Декоративная решетка радиатора отопления помимо своих эстетических функций должна обладать стойкостью к длительным температурным нагрузкам. Объясняется это продолжительностью отопительного периода, который длится около пяти месяцев.
На сегодняшний момент ведется производство решеток из многих материалов, самые распространенные из них:
- Стекла (прозрачного, матового, цветного),
- Нержавеющего сплава,
Решетка из нержавейки
- Из дерева и прочих пиломатериалов,
- MDF — волоконной плиты средней плотности,
- Полимеров.
Что касается стоимости, то цена у пластиковых решеток самая демократичная.
Важно! При покупке решеток необходимо убедиться в их безопасности для здоровья человека. Для этого попросите у продавца сертификат качества
Обратите на этот совет внимание, так как попадаются решетки «кустарного» производства, которые вредны для здоровья
Цена на декоративные решетки, сделанные из МДФ, будет меньше, чем у аналогов из дерева.
Высокую стоимость имеют решетки, изготовленные из стекла. Их выпускают из специального стекла, на которое наносят рисунок или орнамент. Они имеют преимущества в виде: химической инертности и красоты. Но недостаток хоть и один, но ощутимый – плохая защитная функция (возможность деформации и повреждения осколками).

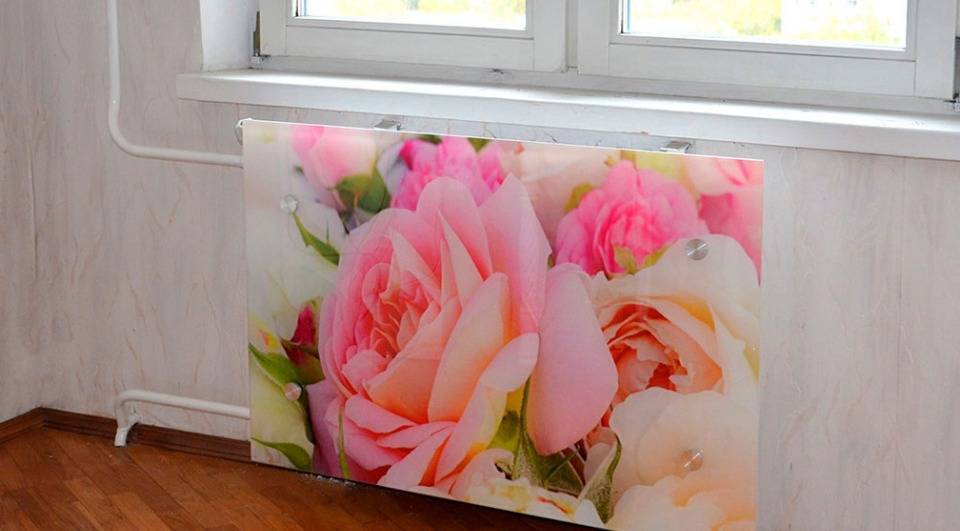

Стеклянная решетка с рисунком
Классификация решеток по конструктивным особенностям
- Плоского типа – хороши для применения в нишах радиаторов,
- Решетки навесного типа без крышек – установка их ведется на чугунные отопительные приборы под подоконниками,
- Решетки навесного типа с крышками – устанавливают на выступающие чугунные радиаторы, которые выступают под подоконником,
- Решетки-короба – применяются для закрытия подводящих труб и радиаторов.
Для чего их применять
Решетки могут применять по следующим причинам:
Декоративная решетка
- Из соображений красивого внешнего вида. За счет их применения с легкостью скрываются инженерные сети и конструкции ранее не вписываемые в интерьер,
- Чтобы улучшить технику безопасности, более точно – защитить от ожогов. Это очень острый вопрос в заведениях с большим скоплением детей, таких как школы, ясли, детские сады и другие,
Защита радиаторов от загрязнений. В таком случае уход за батареями прост, так как к ним нет доступа пыли и грязи.
Но помимо покупки решетки в магазине есть еще один вариант – изготовление своими руками. В интернете находится в свободном доступе много различных инструкций по изготовлению.
Выбор материала и формы экрана
Итак, чем закрыть батареи отопления? Все экраны на радиаторы различаются формой, внешним видом и материалом, из которого они изготовлены.
По форме и способу крепления данные элементы бывают четырех типов:
- Навесные, без верхней крышки. Данная конструкция применяется для радиаторов, расположенных в нише. Они не требуют специального монтажа и не препятствуют процессу теплообмена.
- Навесные, с крышкой. Чаще всего, такие элементы применяют в качестве экрана на чугунные радиаторы отопления, которые выступают из-под подоконника.
- Плоские, с креплением в стену, закрывают только лицевую сторону батареи, оставляя верхнюю, нижнюю и боковые стороны открытыми.
- Экраны в виде короба применяют в случаях, когда необходимо полностью скрыть батарею. Данные конструкции имеют напольное расположение или крепятся к стене.
Что касается материала, то экраны, независимо от назначения, могут изготавливаться из:
- Металла.
- Дерева или продуктов древесного производства.
- Пластика.
- Стекла.
Металлические экраны на радиаторы отопления имеют наибольший спрос из-за невысокой стоимости, долговечности и практически полного отсутствия влияния на эффективность работы отопительных приборов.
Совет! Срок эксплуатации металлических элементов целиком зависит от качества их окраски. Выбирайте конструкции, окрашенные методом порошкового напыления.
Существуют и более дорогие (эксклюзивные) металлические изделия, выполненные с применением художественной ковки.
Совет: Если в кованном изделии предполагается использование фона, то лучшим вариантом будет его делать из перфорированного материала.
Пластиковые экраны на радиаторы отопления, экологичные, гигиеничные и прекрасно переносят процессы многократной мойки с применением моющих средств.
Именно поэтому их чаще всего применяют в санузлах и помещениях с повышенным уровнем влажности. Изготавливают данные элементы из пластика, устойчивого к температурным воздействиям.
Совет: если ваш выбор пал на пластиковый экран, то специалисты рекомендуют обращать внимание на конструкцию ламелей (поперечных планок решетки). Эффективность работы отопительных приборов не будет нарушена, если ламели будут расположены под наклоном, по отношению к вертикальной плоскости
Деревянные декоративные экраны на радиаторы отопления считаются элементами премиум сегмента.
Такие изделия смотрятся дорого, что позволяет использовать их даже в самых изысканных интерьерах. Следует понимать, что за внешней красотой скрыта низкая эффективность теплоотдачи закрытых со всех сторон батарей. Есть и более простые, а главное, эффективные варианты декоративных элементов на отопительное оборудование. Как правило, они представляют собой деревянную раму с решеткой на лицевой стороне, выполненной из ротанга, бамбука и пр.
Сегодня, на отечественном рынке достаточно хорошо представлены декоративные панели для радиаторов отопления, выполненные их МДФ. Это изделия из прессованного древесного волокна, в котором в качестве связующего вещества выступает лигнин, который выделяется самой древесиной в процессе изготовления. Данный материал экологичен и при минимальной толщине (3-4 мм) прекрасно держит форму, несмотря на обилие перфорации.
Стеклянные изделия не идеальны с точки зрения теплотехники и подвержены разрушению при механическом воздействии. Однако, благодаря привлекательному внешнему виду, данные элементы достаточно востребованы среди российского потребителя.
Виды
Основное различие радиаторных сеток, помимо типа конструкции, заключается в материале, из которых они сделаны. От этого зависят такие их параметры как долговечность, цена, внешний вид и пр.
Пластиковый короб
В настоящее время в продаже можно встретить следующие типы экранов:
- Пластиковые – отличаются низкой стоимостью. Причем они бывают самых разных цветов и с самыми разными узорами. Благодаря этому можно подобрать пластиковые экраны под любой интерьер.Однако, следует учитывать, что их не рекомендуется использовать в помещениях где есть дети, а также в спальнях. Дело в том, что при нагревании пластик может выделять токсичные вещества.Поэтому экраны данного типа рекомендуется использовать лишь для офисных помещений. Металлическая решетка
- Металлические – также могут иметь привлекательный внешний вид и при этом являются экологичными. Кроме того, обладают хорошей теплопроводностью, прочностью и долговечность. Из недостатков можно выделить лишь что, что стоят они заметно дороже пластиковых изделий.
Обратите внимание!Также отлично смотрятся деревянные экраны в виде решеток для радиаторов системы отопления, которые отлично вписываются практически в любой интерьер. Таким образом, металлические экраны во многом превосходят пластиковые аналоги
К примеру, отличным вариантом является алюминиевая сетка для защиты радиатора, которая не боится коррозии, немного весит и обладает наилучшей теплопроводностью
Таким образом, металлические экраны во многом превосходят пластиковые аналоги. К примеру, отличным вариантом является алюминиевая сетка для защиты радиатора, которая не боится коррозии, немного весит и обладает наилучшей теплопроводностью.
Обратите внимание!Экран не должен препятствовать доступу к запорной арматуре батарей отопления
Изготовление декоративного экрана своими руками
Технология изготовления короба из гипсокартона достаточно проста. Если же подготовить материал должным образом, то можно придать ему товарный вид, который не будет отличаться от произведенного на профессиональном оборудовании.
Для изготовления короба потребуются следующие инструменты и материалы:
- листы гипсокартона;
- металлический профиль;
- лобзик;
- металлическая сетка или деревянная решетка (для тепловых «окон»);
- эмульсия ПВА (2 или 3 л);
- саморезы, шурупы, дюбели;
- отделочные материалы.
Для увеличения теплопроводности в коробе можно использовать фрагменты в виде жалюзи — это и смотрится эстетично, и обеспечивает циркуляцию воздуха.
Маленькое количество отверстий или неправильное их распределение может привести к потерям тепла (оно уйдет обратно по трубам) или образованию конденсата в верхней части.
Шаг 1: подготовка гипсокартона

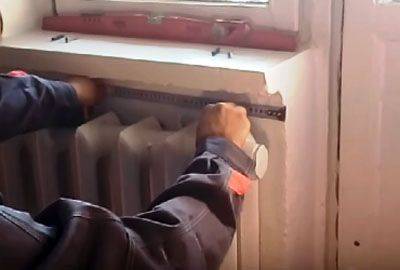

Для начала надо измерить батарею и раскроить детали. К ширине надо добавить 7–10 см, к высоте 3–5 см. Глубину верхней стенки (если она есть) увеличить на 3–4 см. Раскроенные листы гипсокартона рекомендуется прокатать игольчатым валиком с изнаночной стороны. Покупать его не обязательно, можно взять напрокат.
Затем заготовки с обеих сторон пропитываются эмульсией ПВА. Эту процедуру необходимо повторить дважды.
Пропитка эмульсией в сочетании с работой игольчатого валика дает следующий эффект:
- Улучшается теплопроводность гипсокартона.
- Пропитанный эмульсией материал не пересыхает из-за постоянного нагрева.
- Краска ложится более ровным слоем, не надо шпатлевать.
- Распил обработанного материала электрическим или ручным лобзиком получается более ровным, без сколов.
Высший пилотаж — сделать обрешетку из полосок гипсокартона, которые склеиваются клеем ПВА.
Кроме того, по совету мастеров, за батарею можно наклеить блестящий, отражающий материал, например, фольгу. Это также повысит теплоотдачу радиатора.
Шаг 2: сборка изделия

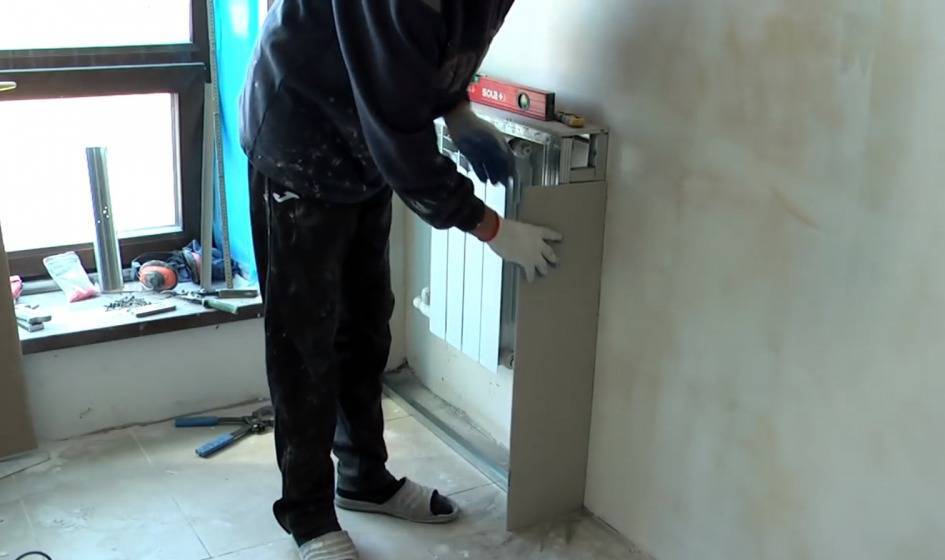

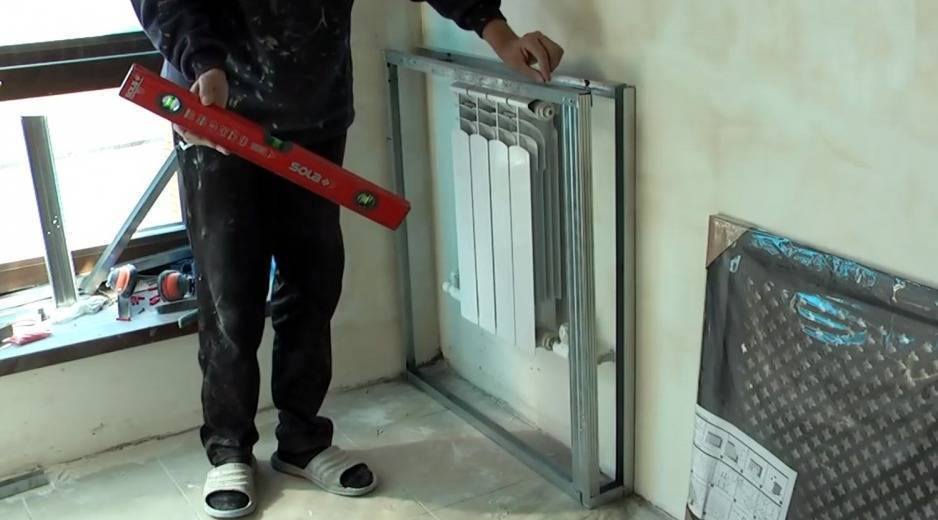

Из металлического профиля собирается остов изделия. Стойки соединяют металлическими уголками.

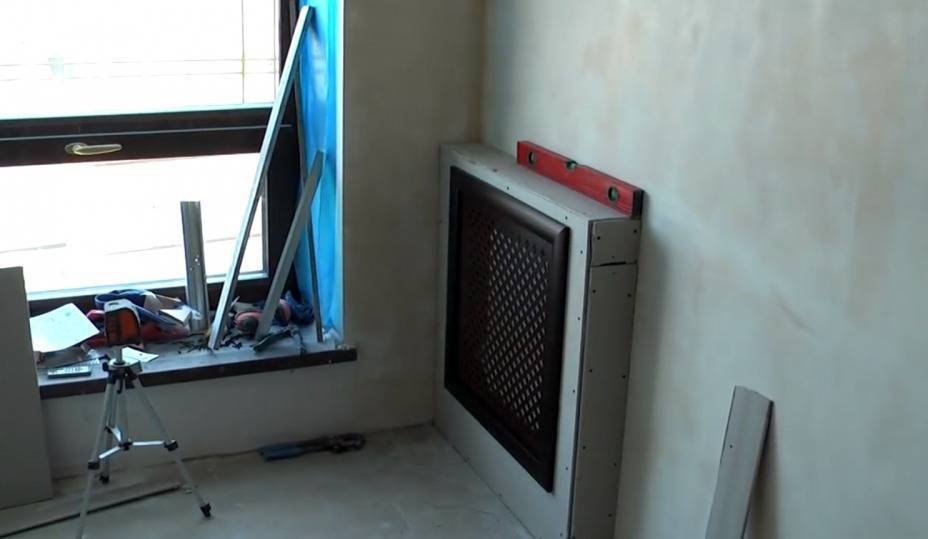

Затем к остову саморезами крепится гипсокартон. Вся конструкция проверяется с помощью строительного уровня.
В предусмотренном месте выпиливается отверстие, потом на клей крепится металлическая сетка (или несколько, в зависимости от размера всего изделия).
Шаг 3: декорирование
Варианты декора можно выбрать самостоятельно. Если не желаете, чтобы батарея выделялась на общем фоне, можно оклеить короб теми же обоями, что и стены
Если, наоборот, нужно акцентировать внимание на этом элементе, можно покрасить его в яркий цвет
Разновидности аксессуара
В зависимости от того, какой способ установки выбран, различают три типа экранов:
- трехсторонний короб с крышкой (тумба);
- плоская панель;
- навесной экран.
Если нужно полностью скрыть батарею, используют конструкцию в виде закрытого короба с крышкой. Радиатор в нише или под подоконником маскируют щитом в виде плоской панели. Если радиатор выступает из-под подоконника, то используют навесной экран, состоящий из крышки и плоского фасада.
При изготовлении декоративного щита можно выбрать такие материалы или их сочетания:
- металл;
- дерево;
- пластик;
- стекло;
- плиты МДФ, ДСП, ДВП.
Щит из металла отлично проводит тепло. Металлическому изделию можно придать весьма изысканный вид с помощью перфорации или сварки по наброскам заказчика. Но чтобы работать с металлом самостоятельно, нужны навыки и оборудование.
Экраны из древесины экологичны, выглядят благородно. При этом дерево – податливый материал, весьма простой в обработке. Но деревянные щиты под воздействием горячего воздуха и влажности склонны к деформации и пересыханию, поэтому подбирать нужно качественную, просушенную древесину, а готовый экран пропитывать специальными средствами.
Пластик подкупает своей доступностью, богатым выбором цветов, легкостью в обработке. Но он недолговечен, от высокой температуры деформируется, выделяет небезопасные для человека вещества. Поэтому пластиковые экраны не следует устанавливать там, где живут люди.
Экраны из закаленного стекла прочные, само стекло толстое, с уже обработанными краями. Декорировать стекло можно практически любым рисунком, дополнить светодиодной подсветкой. Стеклянные экраны относят к категории элитных моделей, стоят они недешево.
МДФ-экраны – наиболее распространенный вариант оформления отопительных приборов. Плиты из мелкодисперсионной фракции по своему качеству мало отличаются от древесины, за ними легко ухаживать, с ними легко работать. Экраны из МДФ отличаются богатством цветовой палитры, разнообразием текстур и стилей.
Публикации
Экраны для батарей или как сохранить теплообмен в комнате?
Один из самых популярных вопросов от наших клиентов, теряется ли теплоотдача от батареи, если она закрыта декоративным экраном Квартэк? Сегодня мы развеем миф, что в комнате станет холодно, если закрыть батареи декоративным экраном.
Основная задача батарей в квартире или доме – отдавать тепло воздуху. Это происходит двумя путями:
Передача тепла методом конвекции происходит в том случае, когда воздух, проходя мимо нагретой секции, сам нагревается
Важно не препятствовать этому процессу. Для улучшения движения воздуха необходимо обеспечить свободный доступ воздуха к отопительному прибору и отток его в помещение
Так как же обеспечить свободную циркуляцию воздуха при установке декоративного экрана на батарею?
Снизу должно быть достаточно большое расстояние от пола до экрана
Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления, который поднимается вверх вдоль секции батареи, нагреваясь по пути
Расстояние от пола до нижнего края экрана должно составлять примерно 7-12 см.
В идеале сверху не должно быть никакой преграды. Там и так есть уже подоконник. Но если все-таки какая-то горизонтальная поверхность над батареей есть, например крышка экрана радиатора, то она должна быть с большим количеством отверстий (не менее 40% площади) и должна располагаться на 2-5 см ниже подоконника.
Тепловое излучение происходит в инфракрасном диапазоне. Для него любое препятствие — уже потери: лучи отражаются и рассеиваются, так и не достигая середины комнаты. Потому желательно экран перед радиатором ставить снова-таки с большим количеством отверстий.
Даже при соблюдении всех этих требований, теплоотдача батарей снизится и нужно быть к этому готовыми. Но это будут такие незначительные потери тепла, что вы этого никогда не ощутите.
А теперь посмотрим наглядно, какие теплопотери будут, если закрыть батареи декоративными экранами Квартэк. Q — количество теплоты, которая отводится от поверхности радиатора.
Как видите, если правильно установить экран для батареи, то он не будет препятствовать циркуляции воздуха и потери тепла составят всего 5%, что аналогично потерям тепла, если над радиатором у вас будет глубокий подоконник.
Наши экраны и короба изготавливаются из перфорированного листа ХДФ и профиля МДФ. Перфорация листа ХДФ в зависимости от рисунка составляет от 30 до 70 % площади экрана. Чего вполне хватает, чтобы обеспечить отличное прохождение тепловых потоков от батареи в комнату. А значит экраны КВАРТЭК справляются с поставленной задачей теплообмена в комнате.
А порой установка экрана на батарею даже необходима: — Если в доме есть дети, которые могут легко обжечься о слишком горячие батареи. — Неприглядный внешний вид радиатора, но вполне пригодного для использования. — Если в доме есть животные, которые могут пораниться о батарею, застрять там или получить ожоги.
Поможем выбрать экран КВАРТЭК к вашей батареи.
Если батарея у вас находится в нише, то ее закрывают Экраном Квартэк. Ниша должна быть больше радиаторов на 20-30%, чтобы воздух спокойно циркулировал. А для дополнительной теплоотдачи, советуем прикрепить к стене за батареей слой фольгированного вспененного теплоизолятора – потери тепла снизятся в 5-10 раз!
Для декорирования батарей, не спрятанных в нише можно выбрать Навесной экран Квартэк. Экран крепится на батарею с помощью специальных кронштейнов и нет необходимости сверлить стену. В этом случае батарея будет закрыта спереди и сверху перфорированным ХДФ, а перфорация позволяет воздуху свободно циркулировать в комнате.
Если хочется полностью закрыть настенную батарею, не спрятанную в нише, то остановите свой выбор на Экране с коробом Квартэк. В таком исполнении батарея будет закрыта экраном с трех сторон: спереди, сверху и по бокам
Обратите внимание! Снизу короб не имеет панели. Таким образом обеспечивается полный доступ охлажденного воздуха к радиатору отопления
Если у вас в квартире панорамное остекление и установлены напольные батареи, открытые со всех сторон, вам их поможет задекорировать Двухсторонний экран с коробом Квартэк. В нем целых три перфорированных стороны, обеспечивающие отличное прохождение тепловых потоков воздуха от батареи в комнату.
Подведем итоги: Экраны и короба КВАРТЭК отлично справятся с задачей декорирования батарей отопления. Они отвечают техническим требованиям по площади перфорации экранов батарей и обеспечивают отличную теплоотдачу при правильной установке экрана! А легкий монтаж/демонтаж не создаст трудностей в обслуживании батареи и в случае аварийных ситуаций.
Особенности крепления декоративных радиаторных решеток
Крепление декоративных экранов должно обеспечивать легкий и быстрый доступ к коммуникациям и оборудованию. Это связано с тем, что периодически батарею необходимо очищать от загрязнений и производить техническое обслуживание, так же нельзя исключать вероятность возникновения аварийных ситуаций
В последнем случае особенно важно, чтобы экран можно было снять «одним движением». В этом плане наиболее удобны приставные и навесные конструкции, а вот с плоскими и теми, что жестко закреплены к стене, могут возникнуть трудности
Облегчить процесс снятия короба позволит замковый способ его крепления при помощи планок, одна из которых установлена на коробе, а вторая на стене. Можно использовать магниты и металлические пластины для крепления плоских экранов или крючки и петли.
В таблице ниже мы покажем последовательность действий при креплении навесного металлического экрана.
Иллюстрация | Описание |
Чтобы заказать изделие с правильными параметрами необходимо ответственно подойти к снятию размеров. | |
С помощью рулетки необходимо замерить геометрические параметры батареи отопления. | |
Измеряем длину, высоту, которая будет соответствовать высоте экрана, и ширину радиатора – от стены до его края. | |
После того как экран изготовлен или приобретен в магазине, можно приступать к его установке. При помощи уровня наносим разметку – линию, на которой будут располагаться крепежи. | |
С помощью рулетки обозначаем место для крепежа. | |
Карандашом на линии отмечаем места для саморезов. | |
Высверливаем отверстия. | |
Погружаем в отверстия дюбели. | |
Вкручиваем саморезы. | |
Расстояние между шляпкой самореза и стеной должно составлять 1-2 мм. | |
Навешиваем экран на саморезы. | |
Установка выполнена. |
О том, как устанавливается плоский экран, расскажет видео:
Watch this video on YouTube
Виды экранов
Широкий ассортимент изделий дает покупателям возможность выбора по техническим и ценовым характеристикам. Поэтому даже самый требовательный потребитель сможет купить товар по своему вкусу. Все конструкции условно можно разделить на 3 группы.
Плоские
Готовые изделия данного типа имеют еще одно название — «фасадные». Их используют, когда отопительный прибор утоплен в нишу под подоконником. Остается только закрыть ее панелью, которая крепится к брускам, прикрученным к стене по периметру углубления. Исключение составляет стеклянная защита: когда вместо деревянных реек для крепления используют интегрированные в стену специальные штыри.
Навесные
Название говорит само за себя. Навесные экраны довольно популярны у владельцев квартир.
Такие конструкции навешиваются на радиатор и делятся на два типа:
- С крышкой. Применяют для нагревательных приборов, выступающих за линию подоконника. Кожух цепляется за верхнюю плоскость батареи. Крышка надевается сверху. При недостаточном обогреве, например, во время сильных морозов или при падении температуры рабочей среды в системе, ее снимают, увеличивая эффективность теплоотдачи.
- Без крышки. Конструкция с помощью специальных крючков, прикрепленных к лицевой панели, надевают на радиатор. Верхняя панель отсутствует. Она заменяется декоративной решеткой в виде горизонтальных ребер: продольных или поперечных.
Решетка-короб
Самая неудачная конструкция, затрудняющая теплоотдачу. Воздух циркулирует с трудом, поскольку подключающее устройство закрыто со всех сторон. Иногда такую защиту делают в виде мебели: шкафчика или небольшого комода, которые стоят на ножках или опираются нижней поверхностью на напольное покрытие. В других случаях короб крепят к стене.
Если вместо глухих панелей сделать решетки, радиаторы станут лучше отдавать тепло. Есть и другие варианты увеличения теплоотдачи: сверление отверстий в верхней крышке или обустройство щелей шириной от 30 до 50 мм под крышкой и над полом.
Материалы изготовления экранов
Купить декоративный экран на радиатор отопления можно у производителя. Для начала следует изучить все возможные материалы, из которых он может быть изготовлен.
Дерево
Панели из древесины пользуются популярностью благодаря эстетичному внешнему виду. Деревянные решетки — это и качество, и уют, и презентабельный вид. Этот материал экологичный, что позволяет использовать его в детских комнатах и медицинских учреждениях.
Тем не менее дерево подвержено высыханию и постепенной деформации, поэтому надо иметь источник увлажнения, хотя бы ставить неподалеку сосуд с водой.
Металл
Металлические решетки вносят в интерьер современное звучание. В зависимости от цвета и типа перфорации они могут использоваться в разных по характеру помещениях. Преимущество заключается в том, что можно выбрать практически любой оттенок, совпадающий с цветом стен, или, наоборот, контрастирующий с ним.
Благодаря фабричному оборудованию можно «вышить» на металлическом листе любые узоры с отверстиями, через которые будет поступать тепло. Металл быстро нагревается и может стать причиной ожогов у детей, так что не стоит устанавливать такой экран в детской. Кроме того, если материал тонкий, то будет подвержен деформации при ударе.
МДФ
Решетки из МДФ — бюджетный вариант для поклонников изделий из древесины. Благодаря своей структуре древесно-волокнистая плита не рассохнется из-за перегрева. Кроме того, современный материал может быть выполнен в разных тонах: дуб, венге, орех, вишня и другие. Такое цветовое многообразие нечасто можно увидеть в линейке деревянных панелей.
Изделие укомплектовано перфорированной плитой ХДФ. При уходе за панелью нужно помнить, что МДФ «боится» контакта с водой.
Пластик
Выбирая экран из пластика, надо обязательно ознакомиться с его эксплуатационными характеристиками. Многие виды пластмассы от нагрева деформируются и начинают выделять вредные вещества. Хотя стоимость пластиковых элементов невысока, все же надо позаботиться о том, чтобы эта деталь прослужила достаточно долго.
Промышленность предлагает широкий выбор панелей разных оттенков. Кроме того, на экран можно нанести рисунок, например, изображение в формате 3D.
Стекло
Очень интересный способ декора, относящийся к стилю ар-нуво. Стеклянная панель на батарею выглядит стильно, дорого, необычно. Цветной экран готовят из закаленного стекла для витражей, края его шлифуют. Стекло может быть цветным или выступать фоном для нанесения рисунков, фотопечати, аэрографии.
Возможно использование методов художественной резки, пескоструйной росписи. Большой выбор методов декорирования делает такой экран эксклюзивным. С обратной стороны на стеклянной стенке может скапливаться конденсат. Предотвратить этот процесс можно, сделав перфорацию — несколько отверстий для циркуляции воздуха.
Ковка
Кованые решетки также обладают огромным потенциалом для создания эксклюзивных моделей. Практически каждое изделие — авторское. И в то же время оно задает тон всему помещению. У ковки давнее, широко известное прошлое: изящные решетки украшали камины старых европейских замков и русских дворянских усадеб.
Выбирая такой декоративный экран отопления, следует подобрать соответствующие элементы для оформления интерьера. Это могут быть светильники в замковом стиле, имитация кирпичной кладки, гобелены или предмет антикварной мебели с использованием готических элементов, например, стрельчатых арок.
Гипсокартон
Гипсокартонные короба наиболее распространены, потому что могут быть сделаны своими руками. Выбор окончательной отделки широчайший: изделие можно покрасить, оклеить обоями или нанести декоративную штукатурку.
К недостаткам можно отнести сложность выполнения перфорации, которая увеличивает теплопроводность.
Экзотические материалы
Помимо хорошо известных и зарекомендовавших себя материалов, можно выбрать экзотическое покрытие для изделия. Например, использовать панели из бамбука, джутовую веревку. Также стоит попробовать кожу — это экологично и интересно. Стиль такого помещения получится колониальный, южный.
Благодаря специальным строчкам перфорации, кожа дышит и пропускает теплый воздух.
Как влияет экран на отопительный процесс
В погоне за внешней красотой изделия не стоит забывать о его функциональности – экран не должен мешать эффективному теплообмену в помещении. Не стоит бояться, что после установки решетки на батарею тепло будет задерживаться, что спровоцирует повышение затрат на отопление жилья. При подборе правильной конструкции таких проблем не возникнет. Более того, с помощью особой компоновки и конфигурации элементов экрана можно даже повысить объем поступающего тепла.
Чем больше отверстия, тем эффективнее теплообмен
Если понимать принцип работы стандартного радиатора отопления, то и с выбором правильной конструкции декоративного экрана не возникнет проблем.
Принцип работы батареи отопления
Нагреваясь, радиатор отопления передает тепло в помещение в результате движения нагретых воздушных масс (процесс конвекции) и посредством прямого теплового (инфракрасного) излучения.
Принцип работы радиатора
Эффективность и приоритетность каждого из двух вариантов передачи тепловой энергии может меняться. Влияет на это конструкция радиатора, температура теплоносителя и воздуха в помещении, наличие препятствий на пути теплового потока.
Так, при не слишком низких температурах, чугунные батареи отдают тепло по принципу конвекции, но после повышения температуры теплоносителя до 70 градусов и выше, тепло передается уже при помощи инфракрасного излучения.
Основные способы отдачи тепла
Так, чтобы обеспечить свободную циркуляцию воздуха, конверторный радиатор оснащают решеткой, не имеющей верхнюю горизонтальную панель.
Распределение теплого воздуха
Что учесть при выборе решетки
Главное правило, которое должно соблюдаться при выборе решетки – ее конструкция не должна создавать помех для свободной циркуляции прогретого воздуха и прохождения инфракрасного излучения. Это возможно, если передняя панель решетки будет оснащена достаточным количеством отверстий, составляющим не меньше 50% от всей площади, а сверху над батареей будет обеспечено свободное прохождение теплого воздуха.
Отверстия сверху не должны препятствовать конвекции
Также рекомендуется, чтобы материал изготовления обладал отличной теплопроводностью и свободно пропускал воздух в помещение. Если внутреннюю поверхность экрана окрасить в черный или темный коричневый цвет, то поглощение тепла будет происходить лучше.
