Несмотря на обширный выбор размеров, именно дренажные трубы 110 в фильтре используются чаще всего при закладке ливневой системы канализации и дренажа. Фильтрующий материал повышает эффективность работы всей системы.

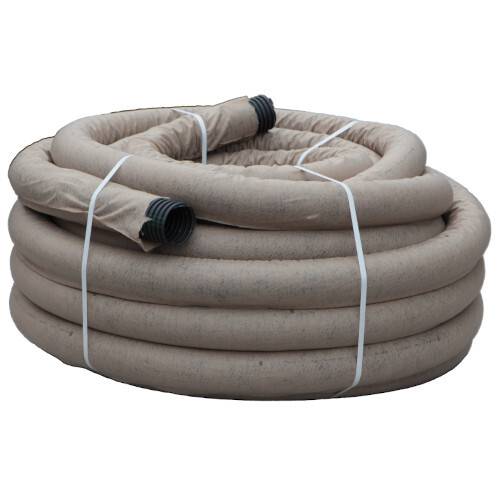

Дренажная труба с перфорацией и фильтром из кокосового волокна

Использование дренажных труб 110 с геотекстильным фильтром или другим вариантом фильтрующего материала позволяет задержать крупный мусор, песчинки и мелкие частицы грязи. Закупив такие изделия для организации дренажной системы, вы существенно снизите скорость внутреннего заиливания и увеличите сроки службы трубопровода.

Для обертывания труб обычно используются специальные полотна, представляющие собой нетканый материал, обладающий гигроскопичными свойствами. Полотна делятся на группы по типу материала, который может быть натуральным или искусственным.

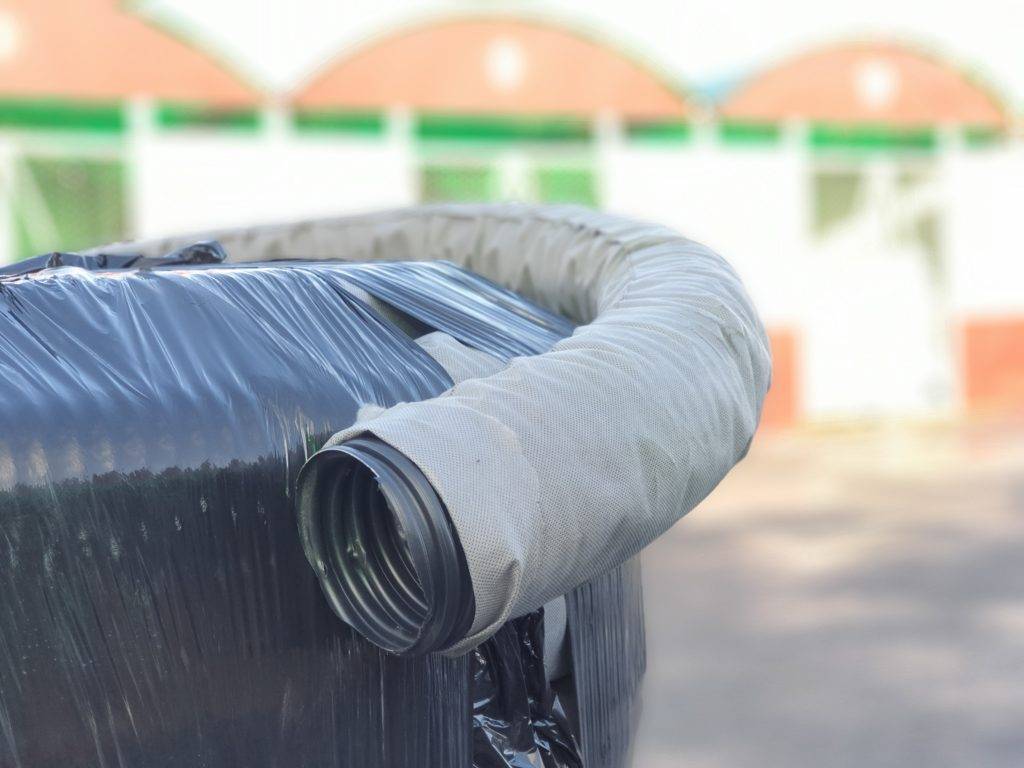

Труба диаметром 110 мм для ливневой канализации с геотекстильным фильтром

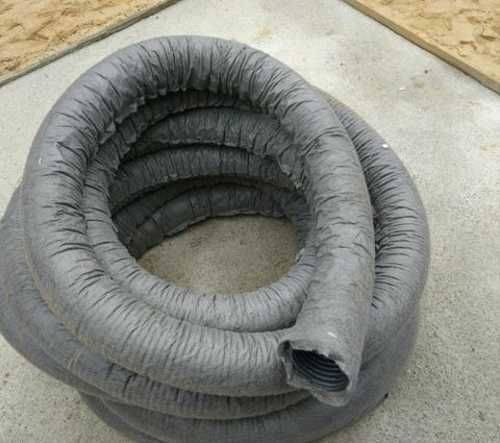

Наиболее популярными среди потребителей считаются дренажные трубы в геотекстиле и кокосовом волокне. Геотекстиль при этом в качестве фильтрующего материала обладает пропускной способностью в диапазоне 450-700 мкн. Чаще всего он применяется на глинистых и песчаных почвах. Благодаря отличным эксплуатационным свойствам, эта разновидность покрытия на трубах не подвергается разложению.

Цены дренажных труб с геотекстилем и кокосовым волокном (сравнительная таблица):

Тип фильтра Диаметр трубы, мм Вес бухты 50 м, кг Объем, м³ Цена, руб./пог. м
Геотекстиль 63 13,55 0,49 47
90 20,4 0,96 60
110 24,3 1,41 75
Кокосовое волокно 63 12 0,7 172
90 17,5 1 235
110 28 1,75 276

Согласно данным этой таблицы, стоимость дренажных труб 110 мм в геотекстиле втрое меньше, чем аналогичных изделий в кокосовом волокне. Та же самая тенденция наблюдается в отношении труб с другим размером диаметра при сравнении этих фильтрующих материалов.

Преимущества труб для ливневой канализации в геотекстиле: свойства материала

Цена дренажной трубы 110 мм в геотекстильном фильтре – не единственное преимущество изделий. Этот вариант материала располагает и другими достоинствами:

  • высокой паровой проницаемостью, способствующей равномерному распределению воздуха и препятствующей развитию вредных микроорганизмов;
  • стойкостью к скатыванию, повреждению или отслаиванию;
  • повышенной устойчивостью к воздействию высоких температур;

Дренажная труба с фильтром из геоткани обладает множеством достоинств

  • низким показателем горючести;
  • неуязвимостью к воздействию насекомых и других живых организмов, средой обитания которых является почва;
  • способностью эффективно выполнять свои функции на протяжении длительного срока;
  • долговечностью.

Какие еще можно купить трубы для ливневой канализации с геотекстилем

Геотекстиль отлично сочетается с любыми разновидностями дренажных труб. Но в комплекте с полимерными изделиями он способен принести максимальное количество преимуществ.

Различные виды гофрированных дренажных труб

Полимерные коммуникации могут изготавливаться из различного сырья:

  • полипропилена;
  • поливинилхлорида (трубы с маркировкой ПВХ);
  • полиэтилена (трубы с маркировкой ПНД и ПВД).

В продаже присутствуют также гладкие, перфорированные и гофрированные трубы. При этом в зависимости от конструкционных особенностей различают дренажные трубы двухслойные и однослойные.

Расценки на двухслойные изделия с перфорацией:

Тип трубы Диаметр изделия, мм Бухта, м Вес бухты, кг Объем, м³ Цена,
руб./пог. м
Двухслойная 90 50 20,4 0,9 135
110 24,3 1,4 150
160 42,9 2,9 215
200 40 44,8 3,2 325

Особенности дренажных гофрированных труб в фильтре геотекстиль 110 мм

Гофрированные изделия имеют неровную ребристую поверхность. Такие трубы выпускаются со специальными отверстиями, выполняющими функцию фильтра. Они прекрасно подходят для организации дренажных систем и ливневой канализации, расположенной под поверхностью почвы.

Если почва содержит большое количество глины, рекомендуется использовать дренажные трубы с фильтром из кокосового волокна

Большинство гофрированных изделий изготавливается с применением поливинилхлорида или полиэтилена низкого давления. Они имеют специальную маркировку, позволяющую быстро ориентироваться в ассортименте.

Например, маркировка на дренажной трубе в фильтре «ДГТ ПНД d110» означает следующее:

  • ДГТ – дренажная гофрированная труба;
  • ПНД – полиэтилен низкого давления;
  • d110 –диаметр изделия в мм.

Если вы намерены для своего строительства купить дренажную трубу, гофрированные изделия могут быть как с фильтром, так и без него. В первом случае средняя стоимость изделия составляет 71 руб./пог.м, во втором – 67 руб./пог.м.

Плюсы и минусы дренажных труб из разных материалов

Трубы из асбестоцемента и обожженной глины считаются морально устаревшими для устройства дренажных магистралей. Они сочетают в себе следующие достоинства и недостатки:

  • Стоимость одного погонного метра асбестоцементной (хризотилцементной) 100 мм трубы составляет около 70 руб. — это сопоставимо с ценой однослойной дренажной гофры аналогичного сечения с геотекстильной оболочкой.
  • Имеют большой вес и хрупки, что доставляет неудобства при доставке и укладке.
  • Срок службы изделий из асбестоцемента и керамики — до 30 лет.
  • Обожженная глина и асбестоцемент устойчивы к действию агрессивных химических веществ, влаге и температурным перепадам в широком диапазоне.
  • Перед погружением в почву самостоятельно осуществляют перфорацию стенок, производя пропилы болгаркой или просверливая отверстия — это увеличивает время монтажа и повышает стоимость работ.
  • При размещении керамического или асбестоцементного трубопровода возникают сложности в поиске подходящих фасонных изделий для изменения направления.
  • Проделанные в стенках отверстия или щели при погружении в землю обычно нуждаются в дополнительной защите от попадания песка и крупных фракций.
  • Имеют высокое гидравлическое сопротивление внутренних стенок (утверждение более относится к глиняной, чем к гладкостенной асбестоцементной продукции), подвержены заиливанию.
  • Дренажные трубы устанавливают на конечных участках ливневой канализации или очистных бытовых систем. При использовании отрезков из керамики или асбестоноцемента возникают проблемы при стыковании их с пластиковыми трубами.

Рис. 6 Самостоятельно изготовленные полимерные дрены

Все трубы из полимеров (ПНД, ПВД, ПП, ПВХ, НПВХ) имеют приблизительно одинаковые физические, химические характеристики и отличаются от морально устаревших аналогов следующими параметрами:

  • Устойчивы к большинству агрессивных химических веществ и биологическому воздействию различного вида микроорганизмов, не поддаются гниению и образованию плесени.
  • Обеспечивают более высокие параметры водоотвода за счет гладких стенок и применения дополнительных наружных фильтрующих оболочек.
  • Срок службы полимеров достигает 50 лет.
  • Просты в монтаже и эксплуатации, благодаря большой длине и некоторой гибкости из гофротруб можно прокладывать протяженные участки с изменением направления без использования фасонных изделий.
  • Широкий ассортиментный ряд позволяет потребителю выбрать продукт в подходящей ему ценовой категории: стоимость одного погонного метра составляет 50 руб. для однослойных модификаций гофротруб из ПНД, если приобретается труба дренажная гофрированная от SoftRock, цена может доходить до 500 руб. (при покупке товара сечением 100 — 110 мм).

Рис. 7 Характеристики и стоимость дрен от Перфокор

Геотекстиль для дренажа − основные свойства материала

В дренажных системах геоткань играет очень важную роль – от её прочности, которая определяется такими параметрами, как жёсткость и пористость, зависит скорость и качество фильтрации воды, которую необходимо удалить с участка. Главная задача покрытия − сохранить дренажную трубу и материалы от мусора, а значит, и от засоров, предотвратить её от затопления и застоя воды.

Тканевое полотно изготавливается из полипропиленовых волокон, может иметь различную плотность, высокую прочность и не подвержено разложению под воздействием биохимических процессов. Принцип действия этого материала очень прост: он является прослойкой, которую используют, чтобы разделить два других слоя между собой, некоторые его виды способны пропускать воду, другие − нет.

Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокноНа песчаных почвах геоткань может использоваться как дополнительный фильтрующий элемент

Самое главное свойство геоткани – её уникальная способность очищать воду от примесей грунта и при этом сохранять в чистоте фильтрующие перфорированные стенки изделия

В этом случае при выборе ткани необходимо уделить внимание такому параметру, как коэффициент фильтрации, который присутствует в описании образца

Для дренажных систем оптимальный показатель − 125−140 м/сутки. Причём необходимо также учитывать состав ткани. Использование полотна с примесями хлопчатобумажных волокон недопустимо, так как со временем они могут вымываться, а, следовательно, фильтрующие характеристики материала снизятся за счёт увеличения диаметра микропор. Мононить – единственно подходящий вариант для использования в фильтрующих дренажных системах.

Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокноГеотекстиль нетканый, иглопробивной, выполнен из мононити

Для устройства дренажных систем чаще всего используется игропробивная геоткань. Отверстия в ней выполнены хаотично с помощью специальной машины. Материал обладает отличной водопропускной способностью, но при этом достаточно прочный. Для информации приведём таблицы видов геотекстиля в зависимости от плотности и сферы применения. А если у вас остались вопросы, о том, как правильно выбрать геоткань, посмотрите это видео.

Популярные статьи  Входная дверь: размеры, характеристики и особенности подбора конструкции

Материалы изготовления дренажных труб

При работе в земле в условиях повышенной влажности и среде с умеренно агрессивными химическими веществами, используют материалы изготовления трубопроводов с высокой коррозионной устойчивостью и нейтральностью к большинству химических веществ. Ни один из дешевых металлов не обладает подобными качествами, поэтому при укладке в грунт используют следующие виды трубных изделий: из асбестоцемента, керамики, полимеров, пористых материалов.

Асбестоцемент

Как видно из названия, асбестоцементные трубы выпускают из смеси природного горного асбеста (волокон под названием хризотил с содержанием 20%) и цемента. Их стандартный внутренний проходной диаметр располагается в диапазоне от 100 до 500 мм, длина в зависимости от сечения составляет 3 типовых размера: 2950 — 3950 — 5000 мм (по ГОСТ 31416-2009 на хризотилцементные трубы и муфты).

Для взаимного соединения звеньев трубопровода между собой используют патрубки, имеющиеся на раструбном конце изделий в сочетании с резиновыми кольцами, или муфты, выполненные из асбестоцемента, резины или пластика с аналогичными резиновыми уплотнителями. Для изменения направления асбестоцементных трубопроводов на поверхности используются чугунные отводы, тройники, переходы, но так как их размещение под землей технологически запрещено, при необходимости подбирают пластиковые аналоги с соответствующими размерными параметрами.

Перфорация обычно проводится самостоятельно, ее стандартное исполнение — ряд сквозных отверстий по всей длине трубы диаметром 3 — 7 мм с шагом между прорезями 100 — 200 мм, иногда создают перфорированные щели с применением болгарки и диска по бетону.

Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокноРис. 3 Дрены из асбестоцемента

Керамика

Формы и размерные параметры дренажных труб из керамики регламентированы ГОСТ 8411-74 от 1975 года. Материалом их изготовления является обожженная глина в чистом виде или с различными добавками. Трубы применяются в мелиоративном хозяйстве при устройстве подземных дренажных систем методом монтажа с закрытием стыков фильтрующими материалами.

Основные типы глиняных изделий: гладкостенные, шестигранные и восьмигранные, их номинальная длина составляет 333 мм при разнице в диаметрах от 50 до 300 мм.

Керамические дренажные трубопроводы морально устарели и имеют ограниченное использование (только в народном хозяйстве). Из-за отсутствия фасонных изделий их устанавливают на прямолинейных участках и соединяют между собой пористыми водопроницаемыми оболочками, через которые происходит водозабор или водосток.

Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокноРис. 4 Глиняные дрены

Пористые материалы

Основными компонентами для изготовления дрен с водопроницаемыми стенками являются керамзитостекло или пластобетон. Они не нуждаются в отверстиях благодаря тому, что водоотвод происходит через поры в материале. Приведенные составы для изготовления труб являются не только малоиспользуемыми на производстве, но и скорее эксклюзивными, продукцию сложно обнаружить на отечественном рынке и нет смысла рассматривать ее в качестве элементов водоотводных трубопроводов, используемых в быту и народном хозяйстве.

Полимеры

Трубы из пластических материалов — безусловные лидеры среди аналогов по всем параметрам. Основными материалами их изготовления являются: полиэтилен низкого (ПНД) и высокого (ПВД) давления, полипропилен ПП. Намного реже используют для наружного размещения под землей популярный поливинилхлорид ПВХ или непластифицированный аналог (НПВХ) рыжего цвета.

Для дренажа используются полимерные трубы двух видов: гладкостенные и гофрированные. Последние выпускают промышленным способом многие производители, размещая продольные прорези в стенках между выступами гофры.

Количество щелей может быть различным, как и диаметр, размеры которого доходят до 500 мм (для бытового использования стандарт от 63 до 200 мм), при максимальных длинах труб в зависимости от сечения 40 или 50 м (выпускаются в бухтах). Нередко изделия поставляются в комплекте с геотекстильным полотном, выполненным из полипропиленовых или полиэфирных нитей, смесовых тканей с добавлением полушерстяных или хлопчатобумажных волокон.

Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокноРис. 5 Разновидности двуслойных полимерных дрен

Преимущества и недостатки

Использование дренажной трубы 110 в фильтре геотекстиль позволяет эффективно отвести грунтовые воды от строения. Такая система защищает фундамент, применяется для дренирования и мелиорации придомовой площади и участка в целом.

Такие изделия применяют для:

  • оборудования систем ливневой канализации (включая дороги, тротуары, стоянки);
  • создания фундамента сооружений, в том числе цокольных этажей;
  • обустройства ландшафта, площадей спорткомплексов;
  • осушения болотистых участков под сельское хозяйство.

Такие трубы отличаются высокими эксплуатационными характеристиками. В зависимости от разновидности их можно купить, например, метражом (минимальный отрез составляет 10 м). Изделия отличает небольшой вес в сравнении с аналогами. Это облегчает транспортировку и укладку. Монтаж осуществляется параллельно системе канализации.

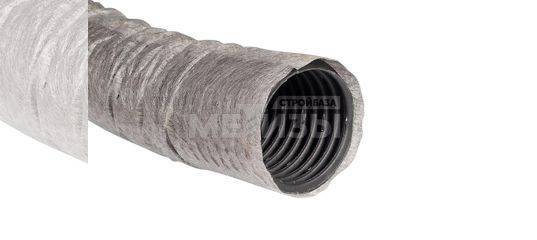

Перфорированная гофрированная труба с обертыванием геотекстилем отличается большей рабочей поверхностью в сравнении с аналогами. Поэтому впитывание воды в ней происходит быстрее и качественнее. Внутри она гладкая, что обеспечивает беспрепятственное передвижение воды.

Они:

  • просты в монтаже (не требуют специального оборудования);
  • подходят для разного типа почвы (песчаных, глинистых, суглинистых, комбинированных);
  • рассчитаны на высокие нагрузки почвы;
  • отличаются долговечностью (25-50 лет);
  • не разлагаются со временем;
  • просты в обслуживании;
  • подходят для прокладки на большой глубине;
  • устойчивы к коррозии, воздействию негативных факторов климата;
  • справляются с поставленными задачами.

Недостатки:

  • Недостатком можно назвать разный класс кольцевой прочности. В зависимости от несущей способности, трубы приходится закладывать на разную глубину. Так что назвать дренажные трубы такого типа универсальными нельзя. Например, изделия категории SN2 являются низшей ступенью по градации жесткости. Эти трубы можно укладывать на глубину до 2 м, что далеко не всегда позволяет обеспечить отвод воды. Приходится использовать варианты с уровнем жесткости SN3 или 4 для укладки на глубину до 5 м.
  • Некоторые изделия для транспортировки можно смотать в бобины, другие приходится нарезать по 6-12 м.
  • В зависимости от вида, их пропускная способность может быть меньшей, чем у аналогов с обмоткой из кокосового волокна.
  • Нельзя открывать геоткань раньше проводки труб. Материал реагирует на ультрафиолетовые лучи. При длительном пребывании под ними он начнет терять свои свойства.
  • Согласно отзывам обслуживающих систему мастеров, со временем нетканое полотно дренажной трубы забивается мелкими частицами грунта. Это становится причиной падения скорости фильтрации. Вода продолжает просачиваться в трубу, но с меньшей эффективностью. Однако ситуация не так страшна, ведь застоя воды при этом не наблюдается, по словам тех же специалистов. Минимальный эффективный срок службы труб при этом превышает 20 лет.

Разновидности пластиковых дрен

На рынке представлен широкий ряд трубных изделий для дренажа отечественного и зарубежного производства из полимеров. Они различаются по следующим параметрам:

Форма выпуска. В торговой сети все трубы для дренажа имеют гофрированную поверхность, позволяющую укладывать их на глубины 10 м и более. Также в гофре удобно и практично прорезаны отверстия между ее выступами — это препятствует непосредственному контакту с грунтом и улучшает водосток.

Все гладкостенные трубопроводы для дренажа делают своими руками путем нанесения перфорации с помощью сверла или диска от болгарки на заготовки из обычного ПВХ, непластифицированного поливинилхлорида НПВХ, черного полиэтилена ПНД.

Количество оболочек. На рынке представлены гофротрубы, состоящие из одной или двух разноцветных оболочек, однослойные внутри гофрированы и имеют большое сопротивление потоку, двустенные обладают более или совсем гладкими внутренними стенками, высоким классом прочности.

Материал изготовления. Подавляющее количество полимерных труб наружного применения с укладкой под землю, как гладкостенных, так и гофрированных, выпускают из полиэтилена низкого давления ПНД, обладающего высокой пластичностью, прочностью и устойчивостью к низким температурам.

Отдельные производители для специфических целей (работы в условиях транспортировки горячих сред) при производстве применяют полипропилен ПП с более высоким температурным порогом. Исключением является и продукция датского холдинга Wivan, гофротрубы которого выпускают из ПВХ.

Все высококачественные изделия имеют две оболочки, внутреннюю часто выполняют из полиэтилена высокого давления ПВД. Если дренажную систему делают самостоятельно из гладкостенных труб, используют прочные и устойчивые к низким температурам изделия из ПВХ (НПВХ) с раструбами.

Рис. 8 Нетрадиционные методы стыковки гофротруб

Класс кольцевой жесткости. Это основная характеристика гофротруб, определяющая предельную глубину их залегания. Стандартом для однослойных изделий является параметр SN4 (погружение под грунт до 4 м), для двухслойных средний показатель SN6 — SN8 (глубина погружения 6 и 8 м соответственно). При прокладке на участках с высоким давлением на грунт используют усиленные модификации с кольцевой жесткостью SN16, SN24.

Вид наружного фильтра. Внешний фильтратор из плотного полотна, волокнистых или сыпучих материалов, значительно повышает эксплуатационные характеристики трубопроводной дренажной системы, препятствуя забиванию перфорационных отверстий — она реже нуждается в очистке.

Основными материалами его изготовления являются:

Геотекстиль. Представляет собой плотное полотно из синтетических полипропиленовых, полиэфирных или смешанных волокон, в котором отверстия проделаны иглопробивным методом в нетканых основах или образуются между тканых (термоскрепленных) нитей.

Кокосовое волокно. Иногда вместо полотна для предотвращения заиливания фильтрационных отверстий используют кокосовое волокно, его обматывают вокруг наружной трубной оболочки и закрепляют крестообразно размещенной синтетической нитью.

Пенополиэтилен. Одна из последних инновационных разработок в области трубного дренажа. При изготовлении трубу с перфорацией обматывают геотекстильной тканью и сверху покрывают склеенной пенополистирольной (ППС) крошкой со специальными каналами для водоотвода (бренд LightRock). Пенополистирольный фильтратор эффективно заменяет грузовик традиционного щебня, который всегда используют в дренажных системах, уменьшая время монтажа и позволяя сэкономить финансовые средства.

Рис. 9 Классификация и свойства геотекстильных фильтров

Принцип работы и области применения

Общеизвестна и широко используется система ливневой канализации для сбора воды с больших площадей с твердым покрытием, для этого на территории делают уклон и все сточные воды стекают в желоб, по которому затем отводятся в нужное место.

По аналогичному принципу работают и подземные дренажные трубы, заменяя желоб в системе — они собирают и отводят воду на участках с открытым грунтом. Для реализации процесса водосбора в их оболочке размещен ряд мелких прорезей, занимающих сегмент 120 или 180 градусов, при его верхнем расположении осадки проникают во внутреннюю полость через щели и транспортируются к дренажному колодцу (отправляются за территорию участка).

При работе в системах очистки канализационных стоков трубный дренаж происходит по другому принципу – в трубу подаются стоки, которые очищаются и отправляются в землю на большую глубину. В этом случае сегментная перфорация направлена вниз или прорези размещаются со всех сторон трубной оболочки.

Дренажные системы с использованием трубопроводов широко применяются в следующих сферах народного хозяйства и быта:

  • При отведении избыточной влаги с земельных участков: спортивных сооружений на открытом грунте (футбольных полей, теннисных кортов), частных территорий вокруг жилых домов.
  • При осушении заболоченной местности в мелиорации.
  • В дренажных системах цокольных этажей, подвалов индивидуальных домов и хозяйственных построек при высоком уровне грунтовых вод, ведущих к подтоплению и повышенной влажности в расположенных ниже уровня земли помещениях.
  • В сельском и подсобном хозяйстве при отведении воды с заболоченных полей.
  • Для направления глубоко в грунт дождевых вод из дождеприемников и лотков в системах ливневой канализации частных домов и построек различного назначения.
  • В системах очистки канализационных стоков и серых вод индивидуальных жилых домов и прочих объектов при размещении в полях аэрации.

Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокноРис. 2 Способы использования дрен

Выгоды использования дренажной трубы с кокосовым фильтром

  1. Не требуется щебень и другая обсыпка, что экономит до 45 % от стоимости укладки 1 м дренажа по сравнению с обычными дренажными трубами.
  2. Не нужен геотекстиль и прочие доп. фильтры, что снижает стоимость укладки 1 м дренажа еще на 30–50 руб.
  3. Не требуется спецтехника для транспортировки щебеня или ПГС. Достаточно самой трубы в кокосовом фильтре.
  4. Укладку возможно произвести своими силами при помощи одной лопаты и трамбовки без вызова строительных бригад.
  5. Не нужно выкапывать широких траншей. Достаточно траншеи с шириной не менее размера диаметра трубы.
  6. Не требуется вывоза грунта, так как закладывается только труба, без доп. фильтрующих материалов, и весь грунт возвращается в траншею при закапывании трубы.
  7. Экономия до 40 % времени на укладку трубы (до 40 % времени по сравнению с укладкой трубы с обсыпкой и до 20 % времени в сравнении с другими видами дренажа без щебня).
  8. Один из самых экономичных видов дренажной системы с использованием трубы, признанных в Европе за 70-летнюю историю эксплуатации (на 45 % экономичней дренажа с обсыпкой и на 15–20 % экономичнее других видов дренажа без щебня).

Часто у тех, кто впервые сталкивается с дренажной трубой с фильтром из кокосового волокна, возникает сомнение — гниет ли кокосовое волокно и что будет, если это так?

В обычных условиях кокосовое волокно действительно подвержено разложению, т. к. это органический материал. Но в этом и есть принцип работы данного дренажа.

Во-первых, не стоит забывать, что после монтажа трубы, она находится под грунтом в анаэробных условиях. Кроме того, за счет высокого содержания лигнина в кокосовом волокне процесс разложения кокоса может занимать более десяти лет. В результате исследований по применению кокосового фильтра в болотистых грунтах, проведенных в США в 1984 году, было установлено, что скорость разложения органического фильтра составляет примерно 1 мм толщины в год, а уменьшение объема пор в фильтре не превысило 3,9 % (источник Global Research on Drainage in Agriculture 1960-1986, Suresh Kumar Gupta, I. C. Gupta, Concept Publishing Company, 1987). Хотелось бы отметить, что уже третий год нашей компанией проводятся собственные полевые испытания при поддержке Всероссийского НИИ гидротехники и мелиорации им А. Н. Костякова на полигоне в Мещерском филиале под руководством д-ра техн. наук Пыленка Петра Ивановича. Это позволит получить собственные результаты исследований применения дренажной трубы с фильтром из кокосового койра в условиях средней полосы России.

Во-вторых, за это время грунт в предренажной области стабилизируется, и вокруг дренажной трубы формируется сеть ориентированных активных микропор, через которые чистая вода попадает в трубу (см. фото томограммы дренажной трубы в грунте). Аналогичным образом раньше формировали каналы поступления воды к трубам, закладывая в грунт ивовые ветки, которые постепенно сгнивали и оставляли в улежавшемся грунте канальцы. Такой дренаж успешно функционировал до 100 лет после укладки.

Фото: томограма дренажной трубы в грунте.

Производители и цены на дренажные трубы 110 мм в фильтре геотекстиля

Сегодня в России большой кластер производителей, которые занимаются производством пластиковых труб разного назначения. Потому что это востребованный материал, без которого не обходится ни одно строительство. А значит, потребности на них огромны. Каждый производитель в своем ассортименте обязательно имеет дренажные трубы с фильтрационным слоем и без такового.

Геотекстиль Typar

Говорить о популярных производителях не имеет смысла, потому что в каждом регионе действуют и большие заводы, и маленькие цеха, которые торгуют своей продукцией, и проблем в этом у них нет. При этом цена дренажной трубы 110 мм в фильтре геотекстиля практически у всех одинаковая – 70 руб./пог. м с некоторыми отклонениями в большую или меньшую сторону. Но данные отклонения незначительны.

Единственное, чем могут отличаться цены дренажных труб 110 мм диаметра друг от друга, это использованием разного геотекстиля, собственной формы и количеством слоев.

Характеристики Цена, руб.
С геотекстилем марки Сибур 60
С геотекстилем марки Typar 80
Труба однослойная 65
Двухслойная 120
Двухслойная с геотекстилем Typar 160

Из таблицы видно, что именно геотекстиль, как фильтрующий элемент, добавляет значительную стоимость трубному изделию. Особенно это относится к его марке Typar, которая поступает в Россию из Люксембурга от компании «DuPont». Поэтому и цена у изделия такая высокая. Но строители, особенно дорожники, давно знакомы с материалом этой марки, и отзывы о ней только положительные.

Что касается геотекстиля Сибур, то это продукт известного российского производителя из города Сургут «Сибур-Геотекстиль». Эта марка давно себя зарекомендовала, поэтому производители дренажных труб используют его в качестве фильтрующего слоя с отличными техническими и эксплуатационными характеристиками. Сегодня компания является владельцем еще двух заводов, расположенных в тульской области и г. Кемерово, что позволяет отойти от лишних издержек, связанных с транспортными расходами.

Популярные статьи  Какой выбрать газовый паяльник: ТОП-13 лучших моделей в 2021 году

Геотекстиль Сибур

Ко всему вышесказанному необходимо добавить, что при выборе труб для дренажа надо учитывать и глубину их заложения. Чем ближе к поверхности почвы будет производиться укладка, тем проще проводить работы, тем меньше материальные затраты. Но, как показывает практика, чаще всего средняя глубина заложения составляет 2 м, если говорить о дренаже грунтовых вод, а не ливневых. Поэтому рекомендуется для этого использовать гофрированные трубы, которые в продажу поступают в бухтах по 50 м. Это в первую очередь удобно в плане монтажа без большого количества стыков, плюс возможность избегать подрезки на изгибах и поворотах, ведь такие изделия из полиэтилена являются гибкими.

Watch this video on YouTube

Практические советы по устройству дренажной системы

  • Труба укладывается в траншею ровно, без бугров:
    • минимальный радиус поворота трассы дренажа 1,2 м;
    • минимальный уклон лотка трубы — 3 мм на 1 метр;
    • устройство траншеи осуществляется при влажности, соответствующей полутвердой и тугопластичной консистенции грунтов.
  • Смотровые колодцы применяются:
    • в месте каждого второго поворота дренажа;
    • через 40 метров прямой трассы дренажа;
    • при соединении в одной точке трех и более линий;
    • при уменьшении уклона с большего на меньший более чем в три раза;
    • при перепаде высот между соединяемыми линиями более 0,3 м.
  • Стартовые участки сети длиной до 20 м допустимо выполнять без первого смотрового колодца, обязательно заглушив дренажную трубу в истоке.
  • В случае отвода воды самотёком в открытый водоём дренаж закладывается выше паводкового уровня этого водоёма.
  • При самотёчном сбросе воды на рельеф необходимо предусмотреть укреплённый оголовок с защитой от проникновения внутрь трубы грызунов и земноводных

Более подробную информацию, а также информацию по приобретению кокосового дренажа нашего производства вы можете получить на сайте https://agrostok.com/kokos

Мнения и заключения экспертов

  1. Всероссийский НИИ гидротехники и мелиорации им А. Н. Костякова (Мещерский филиал):

Видеоинтервью после вскрытия дренажной трубы на территории полигона Всероссийского НИИ гидротехники и мелиорации им А. Н. Костякова (Мещерский филиал), отработавшей 2 года с момента укладки.

На видео:

Главный научный сотрудник, доктор технических наук Всероссийского НИИ гидротехники и мелиорации им А. Н. Костякова (Мещерский филиал), член-корреспондент Петровской академии наук и искусств

Пыленок Петр Иванович

  1. Испытания кафедры гидротехнического и дорожного строительства Ярославского государственного технического университета:

Осипов Д. Н., доцент кафедры ГДС, цитата:

«Трубы с защитным фильтром из кокосового койра уже давно используются в сельскохозяйственном дренаже и заслужили популярность в Европе за счет надежности и простоты монтажа — достаточно выкопать траншею, уложить трубу с необходимым уклоном и закопать без использования щебня и гравия. В России они не получили широкого распространения, т. к. до недавнего времени были представлены только иностранными производителями, у которых цена метра трубы могла доходить до 1 000 рублей.

У тех, кто еще не сталкивался с этими дренажными трубами, часто возникает вопрос по поводу водоприемной способности кокосового волокна. Труба с фильтром достаточно компактна. Как она способна поглощать нужное количество воды и что будет, когда кокосовое волокно сгниет, т. к. кокосовый койр — это органический материал.

На самом деле коэффициент фильтрации самой почвы гораздо ниже, чем водопропускная способность любой дренажной трубы. Иначе говоря, в трубу не попадет воды больше, чем ее пропустит слой почвы. Смысл переплачивать за трубу большого диаметра, которая способна пропускать 50 л воды в минуту, если отдача самого грунта не превышает 100 литров в сутки? Данный параметр играет роль, как правило, при проектировании систем для промышленных сооружений, где это действительно необходимо. А вот в сельском хозяйстве и на приусадебных участках использование труб большого диаметра экономически нецелесообразно.

При работе защитного фильтр из кокосового волокна, его неравномерная и объемная структура повышает водоприёмную способность дренажной трубы за счёт увеличения смоченного периметра и водозахватывающей поверхности труб, а имея показатель О90, равный 700 мкм, надежно защищает от кольматирования в полость трубы крупных частиц грунта и спасает от заиливания и заохривания.

Само кокосовое волокно действительно сгнивает.

Но за счет высокого содержания лигнина этот процесс может занимать от 6 до 10 лет в зависимости от химического состава почвы. За это время грунт в предренажной области стабилизируется, и вокруг дренажной трубы формируется сеть ориентированных активных микропор, через которые чистая вода попадает в трубу. Аналогичным образом в XIX веке формировали каналы поступления воды к дренам, закладывая в грунт ивовые ветки, которые постепенно сгнивали и оставляли в улежавшемся грунте канальцы.

К тому же испытания, проведенные на нашей кафедре, показали высокую прочность данного вида труб на сжатие и вытягивание по сравнению с другими видами дренажных труб. Что, на наш взгляд, является более весомым аргументом по сравнению с завышенной пропускной способностью».

Конец цитаты.

Обзор: кокосовое волокно и геотекстиль

В качестве материала для обустройства закрытых дренажей можно использовать кокосовое волокно. Дело в том, что в его составе в большом количестве содержится лигнин – вещество, которое значительно замедляет процесс микробиологического распада волокон.

Дренажная труба 110 в фильтре: геотекстиль и кокосовое волокноДренажная труба с кокосовой обмоткой – дорогое, но экологичное удовольствие

Такой тип материала считается самым экологичным, но и самым дорогим. Цена за один метр такой обмотки может доходить до 400 рублей.

Преимущества кокосовой обмотки, по сравнению с геотекстилем:

  • Не нужно утилизировать.
  • Нет необходимости покупать гравий.
  • Нет необходимости приобретать геотекстиль для конверта.

Кстати, как и геотекстиль, кокосовое волокно можно подобрать любой плотности. Срок службы дренажной оболочки из кокосового волокна до её полного разложения составляет 10 лет.

Виды

Сегодня дренажные трубы с нетканой обмоткой и перфорацией изготавливают из разного сырья. Чаще на прилавках магазинов можно купить изделия:

  • полиэтиленовые (ПНД, ПВД);
  • полипропиленовые;
  • пластиковые (НПВХ).

Все типы дренажных труб делятся на 2 категории: одно- и двухслойные. Кольцевая жесткость достигается посредством ребер жесткости. Внутри этих разновидностей не скапливается грязь.

Геотекстиль является плотной оболочкой и вторым фильтром всех типов таких труб. В зависимости от того, одностенная или двустенная это модель, отличается и вес труб с нетканой оберткой. Например, бухта 50 м одностенного типа в фильтре весит порядка 24.3 кг. Двустенный аналог с перфорацией длиной 50 м будет весить 22.5 кг.

Лучшим вариантом является гофрированная труба с двойной структурой (двухслойная). В ней 1 слой обертки придает жесткость, а второй отвечает за свободное пропускание воды. Такая система исключает накапливание сора либо ила внутри. Дополнительным бонусом является длина материала: бухты по 50 м исключают необходимость стыковки при укладке дренажа.

Эти трубы востребованы в случаях, когда территория участка не превышает площади 150-200 кв. м. При закладке труб с учетом длины стороны участка от 50 м и более (периметр – от 200 до 630 м), целесообразно использовать трубы с другим сечением (например, 160 мм). Если территория находится рядом с лесом или имеет уклон в сторону участка, диаметр увеличивают до 200 мм.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
