Дренаж на дачном участке: самый простой способ защиты от воды

Каналы открытого и закрытого типа

Осушение почвы может осуществляться с использованием открытых траншей или специализированных труб, помещенных в землю. Первые из них отличаются простотой в устройстве, но смотрятся не очень эстетично. В связи с этим некоторые застройщики создают каналы закрытого типа, не нарушающие привлекательности ландшафта.

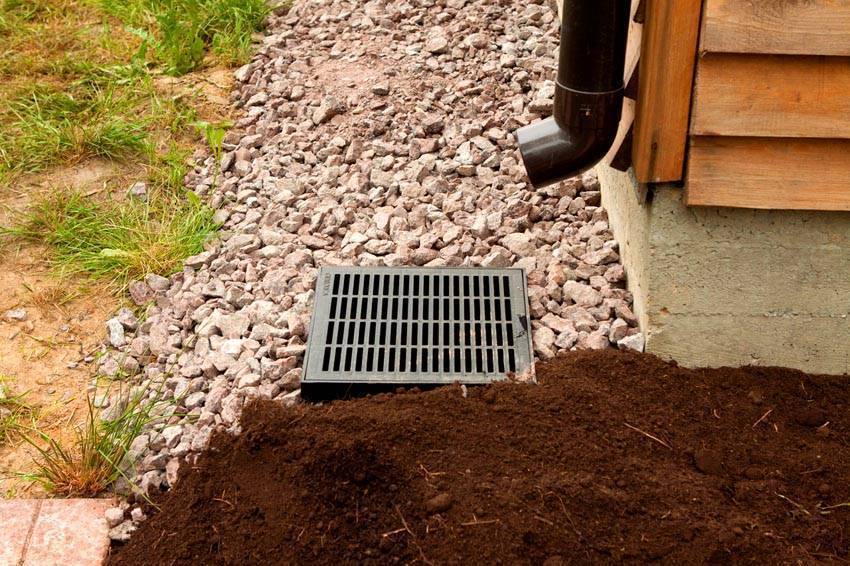

Открытый дренаж вокруг жилого дома с использованием лотков и решеток

Поверхностные линии

Хотя системы поверхностного сбора являются относительно простыми, они позволяют эффективно отводить влагу с территории участка в виде атмосферных осадков. По специальным лоткам и впадинам вода направляется в центральную сточную канаву или сливной колодец. Из достоинств можно выделить:

высокую скорость возведения;
небольшие затраты;
достаточный уровень эффективности;
легкость в очистке.

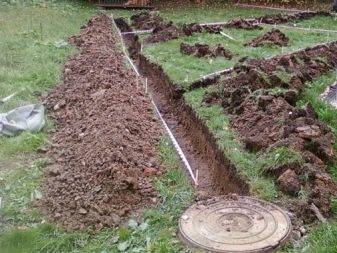

Дренажная траншея на краю загородного участка

Закрытые водоотводы

Системы с глубинными линиями идеально подходят как для отвода ливневых, так и грунтовых вод, залегающих в непосредственной близости. Чаще всего они устраиваются с использованием полимерных труб, которые погружаются в землю на определенное расстояние.

Закрытая система трубопроводов, предназначенная для точечного сбора влаги

На практике хорошо применимы два вида дренажа с закрытыми каналами:

точечный (сбор воды происходит в одном месте);
линейный (сбор влаги обеспечивается по всему трубопроводу посредством специальных отверстий).

Дренажный колодец для глубинной системы из трубы с большим диаметром

Методы отвода воды своими руками от дома: несколько практических советов

Вопрос отвода дождевой или талой воды с участка очень актуален для всех владельцев домов, дач, да и гаражей с погребом или смотровой ямой

Именно поэтому устройство дренажа весьма важно. И наверняка, не стоит лишний раз объяснять, что без определенных знаний, подобную работу вряд ли удастся выполнить

Но все же она не столь сложна, чтобы нанимать для нее профессионалов, а значит появляется возможность сэкономить. Сейчас разберемся как убрать воду с участка своими руками и какие для этого существуют способы.К тому же, имеет смысл разобраться и с ценами как на материал для дренажа, так и с ценами на услуги профессионалов.

Подобный трап просто необходим

По типу устройства такое водоотведение можно разделить на внутреннее, внешнее и пластовое. При этом может применяться как одно из них, так и комбинированный дренаж, при котором используется два или три метода. Для начала разберем общие правила обустройства каждого из них:

Внутренний дренаж – применяется для погребов и подвальных помещений и служит для отведения воды, которая уже впиталась в почву.
Внешний или открытый дренаж отводит воду с участка непосредственно во время дождя, не позволяя задерживаться на поверхности.
Пластовое отведение – применяется практически всегда при строительстве дома. Говоря простым языком – это своеобразная «подушка» под зданием, которая впитывает скапливающуюся воду.

Осушение дачного участка – довольно трудоемкий процесс, но иногда без него не обойтись. Особенно этот вопрос актуален для территорий, находящихся в низинах, а также при высоком залегании грунтовых вод.

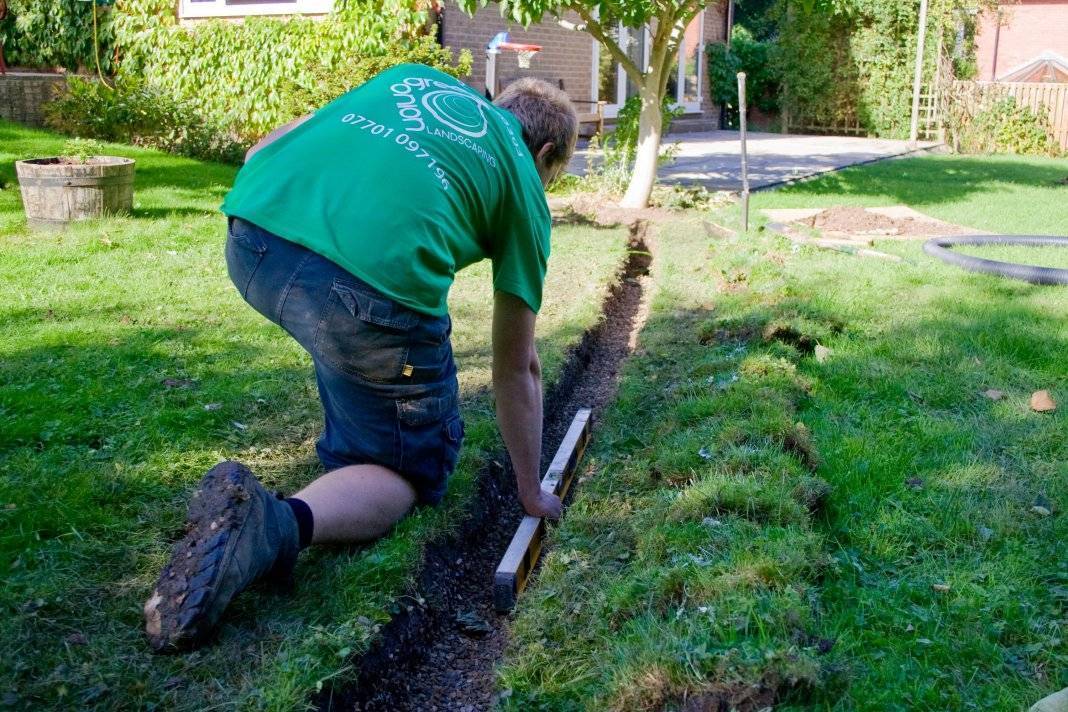

Выведение уклона трубы дренажа

Отвод воды с кровли

Материал кровельного слива разнообразен: сталь, медь, сталь с полимерным покрытием, алюминий и т.д. Особенной популярностью пользуется пластик. Он экономичен, устойчив к повреждениям, является шумоизолирующим материалом, герметичен, легок как в весе, так и в монтаже.

Для правильного конструирования кровельного слива понадобиться:

Кронштейн металлический;
Шпилька со специальной гайкой;
Регулируемое крепление;
Кронштейн желоба;
Наконечник;
Муфта соединительная;
Колено;
Заглушка воронки;
Заглушка желоба;
Угловой элемент;
Воронка;
Соединитель желоба;
Желоб водосточный;
Труба водосточная.

Количество и тип каждого элемента зависит от периметра кровли и количества перекачиваемой жидкости, т.к. слишком мощный водоотвод нерационален с точки зрения финансовых затрат, а слабый — не будет справляться с поставленной задачей. Необходимо найти оптимальный вариант. На рисунке указаны необходимые размеры, характерные для средней полосы России.

На заметку! Чтобы уменьшить затраты на приобретение расходных материалов вы можете изготовить желоба самостоятельно. В домашних условиях можно сделать бетонные элементы, воспользовавшись специальными формами для заливки.

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.

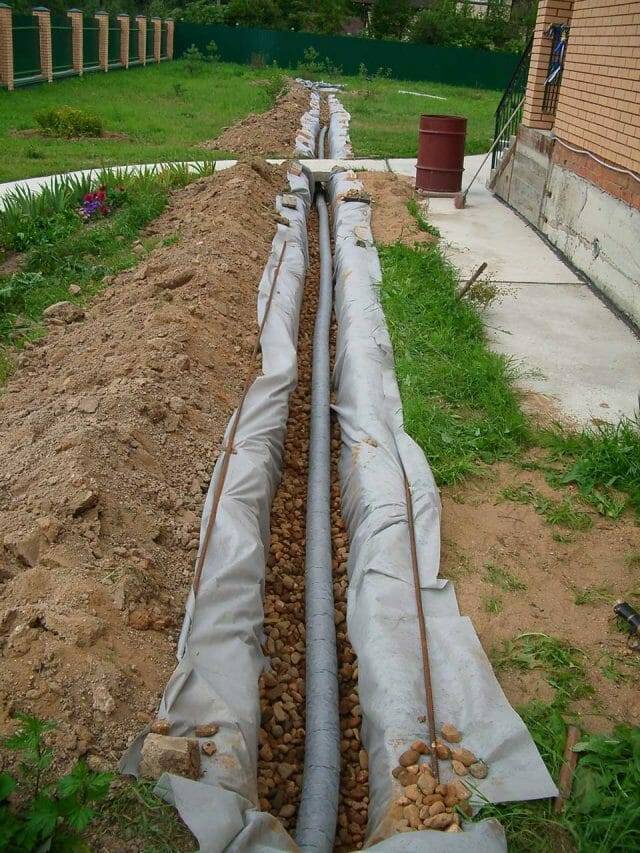

Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Пристенный дренаж фундамента

Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:

Открытый,
Закрытый.

Открытый способ позволяет собирать и отводить дождевые стоки. Но он мало пригоден для отвода грунтовых вод. Особенно, если на дно такой канавы, опоясывающей дом, уложены лотки или распиленные половины больших труб. Для дренажа фундамента необходимы глубокие канавы, ниже уровня, на который заглублен фундамент. И оставлять такие канавы открытыми, не совсем безопасно.

Поэтому дренаж для фундамента выполняют закрытым.

Схема дренажа фундамента: просто и понятно

Схема дренажа фундамента должна учитывать:

Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
Наличие (отсутствие) сливного трубопровода;
Расположение смотровых колодцев.

И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный.
В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.

Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы

с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60о и на расстоянии 10-20 см.

Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома

Причина кроется в перфорированности дренажной трубы

Причина кроется в перфорированности дренажной трубы.

Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа

В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.

Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.

По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.

Где нужна и каковы требования?

Дренажная канава чаще всего предусматривается на относительно небольших участках, это обусловлено малой степенью автоматизации работ по ее проведению, необходимостью регулярного ремонта и недолгим сроком эксплуатации. В промышленных целях канавы практически не используются.

Существуют определенные СНиПы, которые устанавливают нормативы и требования, предъявляемые к дренажным канавам.

В соответствии с ними категорически запрещается выводить траншею с ливневыми водами к:

водоемам, населенным живыми организмами;
размытым оврагам либо неукрепленным рвам;
проточным ручьям и рекам;
водоемам, на берегу которых обустроены зоны семейного отдыха;
низинам, склонным к заболачиванию.

Все типы дренажной системы подчиняются нормативам СП 104-34-96 и СНиП 2.05.07-85. В них уточняются допустимые углы наклона, предельные расстояния до жилых объектов и прочих конструкций, а также оптимальные варианты исполнения в зависимости от особенностей почвы, рельефа местности, а также необходимой пропускной способности канавы.

В соответствии с ними выделяют следующие требования.

На ровной местности угол наклона не должен превышать 3-5% – это примерно соответствует перепаду высоты на 3-5 см каждые 10 метров.
Дренажная канава должна обустраиваться в удалении от заборов и несущих конструкций дома и хозяйственных построек, в противном случае высока вероятность размытия их основания. Поэтому расстояние от канавы до возведенных конструкций должно быть не менее 30 см, а стенки дренажной системы в обязательном порядке должны уплотняться, чтобы воды не замывались под фундаменты.

Как правильно сделать глубинный дренаж?

Для корректного монтажа глубинного дренажа на личном земельном участке в первую очередь формируют четкий проект всех работ, установив виды имеющейся на территории грунты, особенности рельефа и уровень залегания грунтовых вод.

Такой вид исследований поручают инженерно-геологическим организациям. Они совершат полное изучение площади, а потом предоставляют заказчику топографическую съемку, во всех подробностях описывающую рельеф, гидрогеологические особенности и геологическое строение участка. Имея под рукой такую информацию, установить эффективную водоотводную систему не составляет никакого труда.

Сооружение системы выполняется в следующем порядке:

Основные элементы системы глубинного водооттока – дрены (трубы специфической конструкции). Их располагают ниже фундаментной подушки здания, которое планируют защитить, либо по всему периметру землевладения на глубине от 80 сантиметров до полутора метров.

Необходимый уклон трубы делают в сторону коллектора, сливного колодца или любого другого естественного либо искусственного водоема, расположенного за пределами участка.

Таким способом собирают влагу, собравшуюся в результате осадков, и понижают до некритичного состояния общий уровень залегающих рядом грунтовых вод. В центре участка и по краям дрены располагают на расстоянии 10-20 метров друг от друга. Конструкции придают форму елочки, где крайние каналы перенаправляют всю воду в основную траншею, ведущую к главному водозаборнику.

Для усиления эффективности работы глубинной дренажной системы стоит использовать трубы, оснащенные двухслойным геотекстильным фильтром и круговым перфорированным слоем. Такой вариант коммуникаций подходит для грунтов всех видов и обладает способностью отводить большее количество воды

На абсолютно ровных участках необходимого уклона добиваются путем понижения при выкапывании дна траншеи. Для суглинистых и глинистых грунтов оптимальным уровнем уклона считается 2 сантиметра на каждый метр трубы, для песчаных – 3 сантиметра. Если участок имеет масштабную площадь, во избежание слишком глобальных земляных работ устанавливают несколько смотровых колодцев.

Коммуникационные трубы оснащают поворотными и водоприемными колодцами. В случае надобности и при невозможности вывести излишки воды за пределы участка добавляют к остальным элементам поглотительный (фильтрующий) колодец, предназначенный для слива основного объема воды.

Под основанием поглотительного колодца обязательно делают насыпной слой щебня или битого кирпича. Это нужно для того, чтобы собранная жидкость равномерно уходила в почву и не размывала нижние слои, провоцируя проседание грунтов

Непосредственно перед укладкой труб в траншеи засыпают 10-сантиметровый слой крупнозернитого песка и такой же слой щебня.

Получившаяся амортизационная подушка не позволяет коммуникациям ломаться под тяжестью почвы. Во избежание заиливания труб каналы простилают геотекстилем.

Укладку глубинного дренажа на участке желательно провести уже после всех тяжелых строительных работ, чтобы коммуникации не просели и не треснули в результате интенсивной эксплуатационной нагрузки

Поверх разложенных труб делают еще по одному слою из песка и щебня, а оставшиеся пустоты заполняют землей, делая на поверхности холмики. Когда система окончательно «сядет» в траншеи, насыпанная земля сама опустится до естественного уровня.

Правильно и четко установленная система обеспечивает своевременный и быстрый отвод влаги с участка и надежно оберегает строения от подтопления и последующего разрушения.

Дренаж на дачном участке: самый простой способ

Расположенные на дачном участке жилые и хозяйственные постройки, деревья и другие насаждения, могут пострадать от последствий таяния снега, обильных ливней, высокого уровня грунтовых вод. Дренаж на дачном участке – это самый простой способ отвода лишней влаги. Без системы водоотвода почва станет переувлажненной, что может привести к разрушению фундамента построек. Простой дренаж на участке можно выполнить самостоятельно, если следовать пошаговой инструкции.

Выбор дренажной схемы

Различают два основных способа дренажа участка: поверхностный и глубинный. При разработке проекта составляется план, с указанием на нем границ участка, места размещения строений, количество посадок. Дополнительно выполняются топографические измерения, обозначаются садовые дорожки, размечают коммуникационные линии.

Самый простой дренаж участка — поверхностный, его выбирают:

для низинных участков,
с нулевым уклоном территории,
для суглинистых грунтов.

Траншей выкапывают по периметру участка, учитывая угол наклона поверхности. Все траншеи соединяют в единый контур и выводят в накопительный колодец. Для участков с высоким уровнем грунтовых вод излишки отводят точечным и линейным методом.

Способы дренажа дачного участка

Самым простым способом для качественного отвода воды считается установка в почву дренажных труб или желоба. Жидкость по канавам движется самотеком и выходит за границы придомовой территории. Специализированные магазины в Москве предлагают потребителям полимербетонные, бетонные, пластиковые желоба.

Модели из пластика имеют небольшой вес и низкую стоимость. Их конструкция может деформироваться под воздействием грунта или элементов системы из бетона. Для укрепления конструкции рекомендуется надежный монтаж решетки. В районах с морозными зимами возможно промерзание элементов водоотвода. Следует устанавливать пескоуловители, предохраняющие конструкцию от промерзания.

Из основных элементов собирается дренаж участка самым простым способом:

в выкопанные траншей размещают желоба,
места водоотвода обустраивают пескоуловителями,
для защиты от листьев и грязи желоба закрывают решетками.

Угол наклона дренажной системы не должен быть менее 3є, что обеспечивает хороший отвод воды самотеком.

Способы защиты фундамента

Линейная конструкция предназначена для эффективной защиты фундамента жилых и хозяйственных построек. В перечень мероприятий входит установка дождеприемников непосредственно под сливом водосточных труб. Воронку монтируют с запасом, позволяющим выполнить демонтаж решетки.

Дренаж на дачном участке: самый простой способ Дренаж на дачном участке – это самый простой способ отвода лишней влаги. Простой дренаж на участке можно выполнить самостоятельно.

Какие проблемы решает дренажная система?

Корректный отвод излишней воды от подошвы фундамента жилых зданий и хозяйственных построек защищает строения от осадки, появления не эстетичных сырых пятен, потемнения углов и образования плесневых грибков, а подвалы – от ежегодного сезонного затопления.

Почва не «плывет», а при низких температурах не возникают последствия морозного пучения, «выдавливающие» постройки из грунта. Отводки, дорожки и тротуары, размещенные на территории, не трескаются и сохраняются в идеальном состоянии.

На хорошо дренированных участках долго и надежно работают очистные коммуникации и сооружения. Даже при повышении сезонного уровня грунтовые воды получают путь к оттоку и не провоцируют выход септиков и нечистот из выгребных ям наружу.

Влага от выпавших атмосферных осадков, своевременно уходящая по отводным каналам, не вступает в реакцию с солями, содержащимися в почве, и не образует агрессивных соединений, разлагающих строительные материалы.

Качественный дренаж не позволяет лужам, образующимся после дождя, застаиваться и переувлажнять почву в саду, тем самым вызывая водную эрозию.

На участках с выраженным уклоном система отвода во время интенсивных осадков перенаправляет потоки воды в дренажные каналы, тем самым препятствуя размыванию грунта и сохраняя привлекательный внешний вид общей поверхности почвы.

В комплексе с кровельными ливнестоковыми коммуникациями дренажная система быстро удаляет лишнюю воду с периметра землевладения, не дает ей просачиваться в подвально-цокольные помещения и предотвращает подтопление как строений, так и всего участка.

Водная эрозии негативно сказывается на состоянии земельного покрова и существенно снижает уровень урожайности садовых и огородных культур

Порядок выполнения работ при строительстве дренажных систем

Для того, чтобы успешно построить дренаж на дачном участке, нужно руководствоваться следующими общими соображениями:

Строительство закрытой дренажной системы требует большого объема земляных работ. В связи с этим, строить дренаж нужно еще до того, как на участке будут посажены деревья, а еще лучше – до того, как будет заложен фундамент строений.
Прежде чем будут начаты работы, нужно составить детальный план системы. Для этого необходимо изучить рельеф местности, определить самую высокую и самую низкую точку на участке, установить значение необходимого уклона.
При проектировании закрытой системы следует внести в план ревизионные колодцы, обеспечивающие возможность обслуживания дренажной системы.
При прокладке дренажного трубопровода рекомендуемый уклон составляет от двух до десяти миллиметров на каждый метр трубы.

Как строить открытую дренажную систему

Строительство дренажной системы открытого типа является намного более легкой задачей, нежели прокладка закрытого дренажа, так как для этого не требуется копка глубоких траншей. При прокладке сети траншей вначале составляется план их расположения. Затем производится копка траншей. Обычно основные канавы прокладывают вдоль периметра участка, а вспомогательные – от мест наибольшего скопления воды. При этом глубина траншеи должна составлять от пятидесяти до семидесяти сантиметров, ширина – порядка полуметра. Вспомогательные траншеи должны идти под уклоном в направлении основных канав, а основные – под уклоном в сторону водосборника. Стенки траншеи должны быть не вертикальными, а скошенными. Угол наклона при этом должен составлять от двадцати пяти до тридцати градусов.

Дальнейший ход работы зависит от того, какая строится система, засыпная или лотковая. При строительстве засыпной системы канава вначале засыпается щебнем – на 2 трети глубины крупным, а далее мелким. Поверх щебенки укладывается дерн. Чтобы предотвратить заиливание щебня, его желательно покрыть геотекстилем.

Строительство лоткового дренажа включает в себя следующие шаги:

Прокладка траншей при соблюдении необходимого уклона.
Насыпка на дно канав десятисантиметрового слоя песка, который нужно затем плотно утрамбовать.
Установка лотков и пескоуловителей, представляющих собой пластиковые детали, препятствующие попаданию в дренаж песка и мусора, и тем самым предохраняющие систему от заиливания.
Закрытие канав сверху решетками, которые предотвращают засорение траншей опавшими листьями и различным мусором, а также выполняют эстетическую функцию.

Как выполняется строительство закрытого дренажа

Постройка дренажной системы закрытого типа состоит из следующих шагов:

Изучение рельефа территории участка с использованием нивелира и лазерного дальномера, и построение плана дренажной сети. Если геодезические инструменты отсутствуют, то следует дождаться сильного дождя и пронаблюдать за движением потоков дождевой воды.

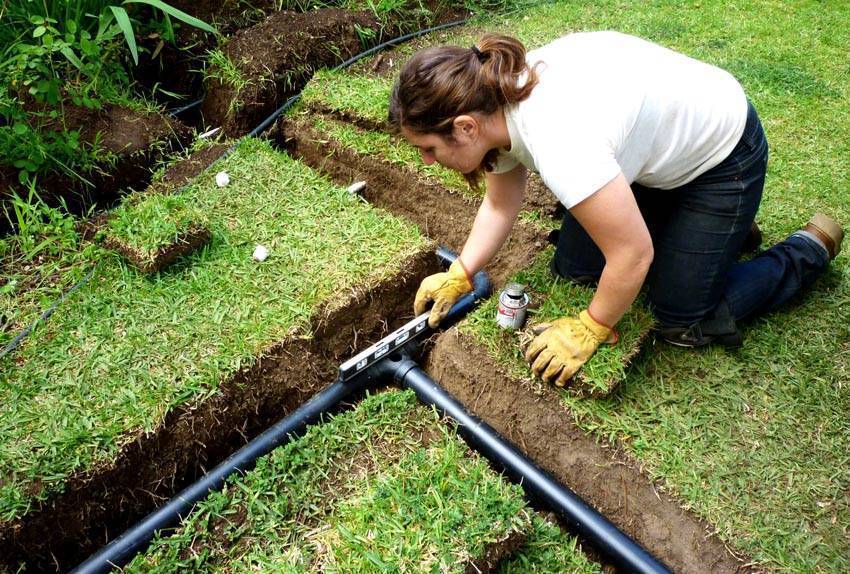

Прокладка траншей под дренажный трубопровод.
Засыпка дна траншей слоем песка толщиной от семи до десяти сантиметров с последующей утрамбовкой.
Укладка в траншею геотекстиля, при этом края ткани должны выступать за бортики канавы.
Укладка поверх геотекстиля двадцатисантиметрового слоя щебенки, служащего фильтром. При этом нельзя применять известняковую щебенку, так как от этого может образоваться солончак.
Укладка труб на слой щебенки. При этом их отверстия должны быть направлены вниз.
Насыпка щебенки поверх труб и закрытие ее сверху краями геотекстильного полотна, которое будет отфильтровывать воду от взвешенных частиц, предотвращая тем самым заиливание системы.
Закапывание канав грунтом, поверх которого можно уложить дерн.

Дренажная система должна заканчиваться колодцем для сбора воды, который нужно выкопать в самой низкой точке участка. Из этого колодца вода может отводиться в природный водоем, в овраг либо в общую ливневку, если она есть в данном населенном пункте.

Правильно построенная дренажная система предотвратит проблемы, связанные с чрезмерной сыростью, потому ее строительство является обязательным на участках с влажной почвой

И тем владельцам дач, кто не уверен в том, что самостоятельно справится со строительством дренажа, стоит обратиться к специалистам и заплатить требуемую сумму, но не следует пытаться сэкономить на столь важном функциональном элементе дачного участка, как дренаж

Ну вот и все, ребята — надеюсь я смог дать вам ответ на вопрос: «Как сделать дренаж на участке своими руками«. Всем успехов!

Виды систем отвода воды с участка

Схем водоотвода множество, но все разновидности можно объединить в три большие группы: открытые, закрытые и комбинированные. В соответствии с этим различают три основных вида дренажных конструкций: поверхностные, глубинные и также комбинированные. Рассмотрим особенности каждого.

Особенности открытого дренирования

Сбор воды открытым дренированием производится благодаря системе канав и траншей, то есть объектов, не закрытых слоем земли сверху. Устраивают его для сбора и отвода воды из почвенно-растительного слоя, т.е. для дренажа участка. Принцип действия открытой системы основан на способности подземной воды устремляться в освобожденное от грунта пространство так, как она перетекает в колодец.

Располагают разветвленную сеть под небольшим углом, чтобы стекшаяся в канавки вода самотеком перемещалась за границы участка (карьер или пожарный водоем) или аккумулировалась для полива в накопительном колодце.

Стенки канавок открытой системы при необходимости укрепляют уплотняемой мятой глиной, выкладывают булыжником или плиткой. Допустимо проводить укрепление сплетенными между собой гибкими ветвями кустарников или подходящих деревьев.

Для того чтобы водоприемники дренажной системы участка не забивались мусором и листвой иногда поверх канав устанавливают защитные решетки

Конечная точка сбора вод сплавной дренажной системы – естественные (реки, озера, пруды) и искусственные водоемы, а также канавы, овраги, карьеры, расположенные за ограждениями дачного участка. Дренажная сеть накопительного типа предполагает сбор транспортируемой подземной воды в накопительный колодец.

охват всех точек накопления воды;
расчет уклона дренажных траншей;
обеспечение защиты системы от засорения;
мероприятия по предотвращению появления новых заболоченных мест;
расположение водосборника в нижней точке рельефа.

Нормы угла уклона каналов зависят от типа грунта: для глинистого от 0,002, для песчаного – от 0,003.

Существует мнение, что открытый дренаж не эстетичен. Это не так, потому что разработано множество способов красивого оформления наружных водоотводов.

Один из способов – с помощью насоса устроить небольшой водопад или ручей. В засушливое время года каменистое или галечное дно превращается в «сухой ручей», который среди зелени также выглядит весьма привлекательно

Существенный недостаток открытого дренажа кроется в ощутимом сокращении полезной площади участка. Есть ограничения по глубине заложения кюветов и канавок, т.к. их не принято устраивать ниже 0,5 – 0,7 м от дневной поверхности.

При необходимости соорудить дренажную систему на бóльшей глубине приходится увеличивать ширину траншей, устраивать переходные мостики, тщательно продумывать схему дренажа, чтобы не затруднять перемещение людей и личной техники по участку.

Разновидности закрытого дренажа

Для обустройства закрытого дренажа потребуется инженерный проект, так как все элементы находятся под землей, и от их правильного расположения зависит функциональность системы. Различают местный и общий вид глубинного дренажа.

Если вам необходимо защитить фундамент только одного здания или отвести воду с дороги – это местная разновидность, если вы решили осушить весь участок – общая.

Местные виды систем, в свою очередь, делятся на:

пристенные (в глинистых грунтах, на поверхности, по периметру построек – дома, бани, гаража);
пластовые (в грунте под зданием);
кольцевые (в песчаных грунтах, вокруг построек, ниже фундамента).

Все перечисленные виды закрытого дренажа служат для предотвращения подтапливания фундамента, а также для защиты от просачивания грунтовых вод в повальные и цокольные помещения.

В зависимости от расположения дренажных труб системы делятся на различные типы: горизонтальные (наиболее востребованные на дачах), вертикальные и комбинированные.

Все перечисленные виды (пристенный, кольцевой и пластовой дренаж) относятся к горизонтальной разновидности. Трубы располагают с небольшим наклоном под фундаментом или вокруг него

Для обустройства вертикальной системы используют насосное оборудование. Это сложная конструкция, поэтому для благоустройства частного сектора применяется крайне редко. Соответственно, и комбинированный тип глубинного водоотведения не распространен.

Что такое дренажная система, виды конструкций и их особенности

Дренаж дачи – одна из наиболее важных составляющих создаваемых инженерных коммуникаций на участке. Именно она помогает грунтовой, дождевой и талой воде не задерживаться на участке и, соответственно, предотвращает заболачивание.
В действительности существует масса способов очистить участок от воды, но лучше всего зарекомендовали себя следующие виды дренажа:

Поверхностный дренаж (открытого типа);
Глубинный дренаж (закрытого типа).

Поверхностный дренаж

Поверхностный дренаж на дачном участке представляет собой сеть открытых каналов, отводящие и принимающие участки которых выполняются под некоторым углом, предотвращающим осыпание грунта.
Такой способ защиты от излишков влаги на территории дачного участка безупречно подходит для удаления воды с дорожек, стоков, крыш и навесов. Касательно грунтовых вод, поверхностный дренаж на дачном участкеэффективен лишь в случае их большого количества и высокого уровня, поскольку сбор воды осуществляется исключительно на поверхности грунта.

угле наклона боковых стенок

Устройство таких ям невероятно простое, а их эффективность обеспечивается лишь достаточными габаритами и правильной организацией сбора и отвода воды.
Элементы линейного поверхностного дренажа представлены канавами и каналами, равномерно расположенными в участках наибольшего скопления грунтовых и других вод.
В действительности линейный и точечный поверхностный дренаж лучше всего использовать совместно.

Важно!Эффективность поверхностного дренажа обеспечивается исключительно правильностью создания такой системы и регулярным ее обслуживанием, так как канавы быстро засоряются и осыпаются.

Глубинный дренаж

Исходя из названия, становится понятно, что отличительной особенностью глубинного дренажа является расположение под землей. Такая система, как и поверхностный дренаж, предназначается для отвода грунтовых и дождевых вод с дачного участка.
Такой вид дренажа, как правило, выбирается исходя из географического размещения дачи. Так, закрытый тип отвода воды наиболее уместен в низинах и местах с естественно повышенным уровнем влаги грунта.

Ввиду конструктивных особенностей целесообразно разделять глубинный дренаж на:

Горизонтальный;
Вертикальный;
Комбинированный.

Ввиду сложной схемы и использования электрооборудования, проектирование и исполнение такого дренажа сложное, трудоемкое и затратное.

Комбинированное исполнение – сочетание горизонтального и вертикального типов дренажа. Использовать комбинацию также не всегда целесообразно.
В качестве основных каналов используют трубы с предварительно проделанными в них отверстиями для впитывания воды. Глубина залегания таких каналов – около 40-50 см.

Знаете ли вы?Глубинный дренаж – единственный метод борьбы с повышенной влажностью почвы и грунтовыми водами, при котором вся территория земельного участка может обрабатываться и засаживаться.
