Усиление фундамента частного дома

Заливка железобетонной подушки

Преимуществами укрепления платформы методом заливки железобетонной подушки являются:

снижение давления на почву за счёт большой площади основания;
дополнительное утепление грунта. Это предотвращает морозное пучение, которое считается наиболее частой причиной разрушения фундамента.

К недостаткам технологии относится невозможность заливать фундамент целиком, а только участками не более 2 м, и необходимость соблюдать время высыхания каждого участка перед заливкой следующего. Поэтому такой способ используется для укрепления одного из углов основания или в том случае, если время и затраты на заливку фундамента вкруговую не принципиальны.

Железобетонная подушка снижает нагрузку на грунт и позволяет утеплить его

Заливка подушки под фундаментом происходит в несколько этапов:

Ремонтируемый участок обкапывается снаружи и изнутри строения. При этом снимается отмостка и пол, откапывается земля вокруг основания в виде двух траншей длиной от 3,0 м до 3,5 м и глубиной ¾ глубины фундамента.
Оценивается состояние фундамента на наличие трещин и разрушенных участков.
Если основание в порядке, копается яма под подушку длиной до 2 м и глубиной 0,4–0,5 м относительно фундамента. Дно ямы должно быть ровным.
В яму укладывается геотекстиль, насыпается песок слоем 3–5 см и 10-сантиметровый слой щебня фракции 30–40 мм.
Для выравнивания поверхности поверх щебня насыпается чистый песок, а затем кладётся 5-сантиметровый слой пенопласта.
Сверху укладывается армирующая конструкция и устанавливается опалубка.
Основание заливается бетоном и уплотняется при помощи вибратора.
Опалубка снимается через 2 суток.
Приступать к ремонту следующего участка можно не ранее, чем через 25–28 суток.

Высота готовой железобетонной подушки должна составлять не менее 10 см ремонтируемого участка фундамента. Это позволит усилить основание и снизить давление на грунт.

В зимнее время ремонтировать фундамент способом заливки бетонной подушки не рекомендуется. Если остались вырытые траншеи, защитите их от морозного пучения: засыпьте землёй и накройте пенопластом.

Технология установки

Для усиления всего фундамента в целом используются следующие методики:

Инъекции

В районе опор бурят тонкие скважины, в которые нагнетают специальные закрепляющие составы.

В зависимости от типа грунта могут быть применены:

Цементация.
Смолизация.
Силикатизация.

Технология применения всех составов одинакова, разница лишь в химическом составе грунта. Введенный в скважину раствор пропитывает грунт на определенном расстоянии, вступает с ним в реакцию и образует прочную и жесткую породу с высокой несущей способностью.

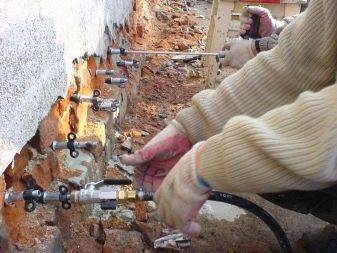

Иногда вместо скважин используют инъекторы — металлические трубы с перфорацией для подачи состава в грунт. Они погружаются на 6-8 м посредством пневмомолотов, а извлекаются гидравлическими домкратами или копровыми механизмами.

Обжиг

Еще один способ укрепления грунта в районе заложения свай. По периметру бурятся скважины, в которые через систему специальных форсунок подается топливо и воздух для наддува. В результате в скважине образуется давление до 5мПа, а горение при высокой температуре изменяет физические свойства грунта и существенно укрепляет его, повышает плотность и прочность.

В зависимости от типа используемого топлива и от времени производства процедуры, имеется возможность закреплять грунт на глубину до 30 м.

Помимо этих методик активно используются уже рассмотренные технологии усиления стволов и ростверка, применяющиеся совместно с операциями по закреплению грунта.

Торкретирование

Усиление фундамента таким методом проводится посредством нанесения на его поверхность специальной бетонной смеси под действием высокого давления. Эффект достигается за счет заполнения бетонной смесью трещин и пустот, образовавшихся на фундаментной поверхности. Обычно в такой смеси присутствуют добавки, повышающие водонепроницаемость и морозоустойчивость материала.

Такое укрепление фундамента применяется в том случае, когда разрушение представлено исключительно трещинами и воронками на поверхности основания. Однако если произошла неравномерная просадка фундамента, то данный способ усиления не подойдет.

Виды торкретирования

По технологии нанесения различают «мокрое» и «сухое» торкретирование.

При «сухом» способе цементно-песчаная смесь с присадками под давлением распыляется со шланга на поверхность. Особенность этого метода в том, что вода поступает к смеси в самый последний момент. В результате получается раствор с оптимальной густотой, обладающий хорошей адгезией.

Плюсы:

Установку для напыления легко использовать и прочищать после выполнения работы.
Возможно наносить слой толщиной до 6см.
Материал обладает прекрасной адгезией.
Не нужно предварительно грунтовать поверхность.
Смесь может подаваться на разное расстояние.
Объем отходов после поведения процедуры минимален.

Минусы:

Приготовление смеси требует соблюдения точнейших пропорций.
Чтобы работать с распылительной установкой, требуется специальный навык.
Такие работы по усилению фундамента считаются достаточно «грязными».

«Мокрый» метод предполагает усиление фундамента частного дома посредством нанесения готового раствора из бетононасоса.

Плюсы:

Смесь однородная, поэтому работать с ней достаточно просто.
Нет такого количества пыли, как в случае с «сухим» методом.
Не требуется дополнительная финишная обработка.
Если после завершения работ у вас еще остался раствор, его можно использовать в других целях.

Минусы:

Толщина слоя небольшая – до 3см.
Значительная продолжительность работ.
Прочищать установку после «мокрого» напыления гораздо сложнее, чем после сухого.

Как укрепить фундамент методикой торкретирования?

Усиление фундаментов зданий этим методом выполняется по следующему алгоритму:

Перед тем, как укрепить фундамент дома, нужно подготовить поверхность. Вначале основание освобождается от грунта. Вокруг здания роется траншея «во весь рост» фундамента, ширина которой для удобства составляет не менее 80см.
Бетонная поверхность фундамента тщательно зачищается, промывается и продувается.

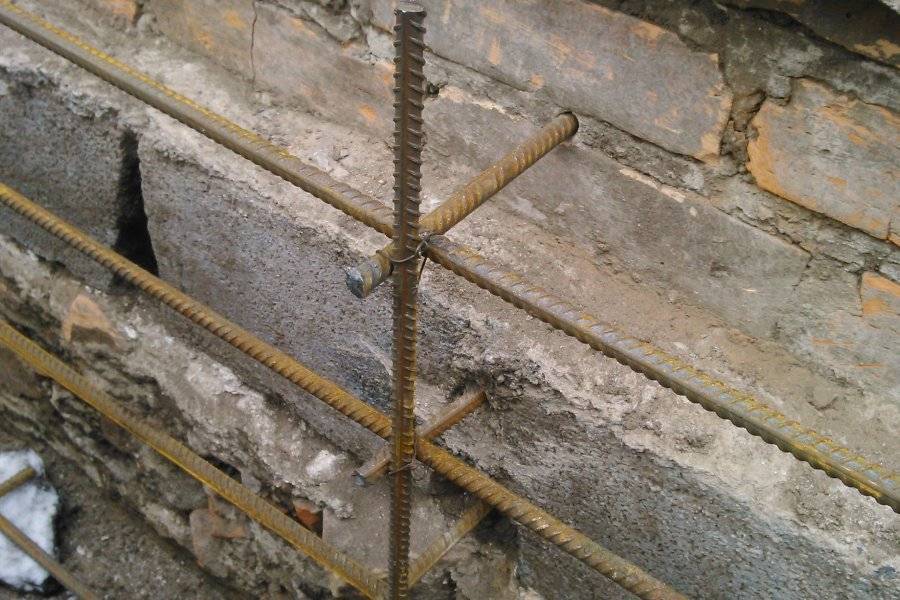

Далее проводится монтаж арматуры. Для работы берут прутья с диаметром не меньше 7мм. Края решеток соединяют методом вязки или сваркой.
Затем готовится раствор. Стандартные пропорции цемента и песка составляют 1:3 (атмосферный способ распыления) либо 1:4 (механическая обработка). Допустимо добавление специальных присадок. Раствор нужно использовать в течение 3часов.
Усиление фундаментов данным методом производится поэтапно. Сначала наносится один слой толщиной не более 7см. В случае применения специальных присадок следующий слой можно наносить спустя полчаса. Если же используется раствор без добавок, то придется подождать пару часов.
Раствор наносится начиная снизу круговыми движениями в горизонтальном направлении. Сопло установки держат на расстоянии приблизительно 1м от поверхности под прямым углом.
После того, как процесс покрытия завершен, стену нужно ежедневно увлажнять на протяжении недели. Это способствует укреплению нанесенного слоя.

Основные виды и методы

Укрепление фундамента может осуществляться различными методами в зависимости от степени разрушения основания, материала и многих других факторов

Помимо этого, немаловажное значение имеет причина разрушения конструкции

От выветривания

Защита фундамента от выветривания осуществляется при химическом и физическом выветривании материала фундамента, когда процессами выветривания кладка затронута поверхностно, и отсутствуют сквозные трещины в фундаменте. Как правило, это бывает, если фундамент выполнен из кирпичной либо бутовой кладки, имеющей невысокую прочность и водостойкость.

Химическое выветривание может случаться при неудовлетворительной устойчивости цемента либо вещества, прибавляемого в вяжущую массу против агрессивных воздействий среды.

Для восстановления поверхности фундамента используют торкретирование (оштукатуривание раствором цемента) по зачищенной (подготовленной) боковой поверхности фундамента или торкретирование по стальной сетке, зафиксированной на его боковой поверхности.

Если процессы выветривания охватили фундамент на всю толщину, надо или зацементировать кладку, упрочив тем самым существующий фундамент, или усилит фундамент обоймами, восстановив несущие возможности основания.

Прочность за счёт уширения

Данный способ достаточно сложен в исполнении своими руками, но несколько человек способны решить эту задачу. Подошва – это подушка из железобетона, служащая опорой для основания. В первую очередь необходимо разметить фундамент через каждые 2,5-3 метра, произвести выемку почвы по бокам основания и под ним.

Следует заложить под фундамент армированную стяжку, залить ее раствором, который необходимо распределить равномерно, и удалить воздушные пузырьки. Для этого потребуется вибратор для бетона. По бокам подошву необходимо поднять приблизительно на 15 см выше цоколя.

Инъекционный

Усиление фундамента таким методом как инъектирование является одним из самых инновационных методов. Собственными руками осуществить его не получится. Для реализации этого способа требуется спецтехника. Суть технологии заключается в том, что с различных сторон в фундаменте под углом (приблизительно 45) бурятся скважины диаметром 16-24 см, диаметр выбирается в зависимости от условий. Глубина скважин варьируется в зависимости от характеристик почвы. Для более надежного усиления основания дома рекомендуется бурить до твердых слоев почвы. После этого скважины наполняются раствором.

В скважины, заполненные раствором, ставятся буроинъекционные сваи, сделанные из арматуры. В них под давлением 1-3 МПа заливается цементная смесь либо бетон. Этот процесс именуется «опрессовкой скважины».

По технологии торкретирования

В результате использования вышеописанного метода вы получаете:

укрепление грунта под домом;
дополнительное укрепление основания железобетонными сваями.

Если же вы убеждены, что способны справиться самостоятельно, то вам понадобятся:

перфоратор;
установка для нанесения бетонной либо растворной смеси (торкрет-пушка);
цемент, гравий и песок;
лопата.

Укрепление фундамента осуществляется в 2 этапа: первоначально проводят работы с одного бока основания и только спустя неделю переключаются на противоположную сторону. Подобная временная пауза дает возможность максимально упрочить конструкцию.

Захватываемые участки должны быть не менее 2,5 м в длину. Роется траншея шириной 2 м и глубиной 1,5 м, освобожденная от почвы кладка очищается, и на нее наносятся насечки, глубиной примерно 1,5 см.

Делают раствор бетона, перемешивая цемент, песок, гравий и воду и посредством торкрет-пушки наносят на фундамент, заполняя все трещины и щели. Усиление по технологии торкретирования является одной из оптимальных укрепительных схем, потому что оно существенно увеличивает не только несущую способность основания, но и его влагонепроницаемость.

Определение причин и методов укрепления основания

Собрав сведения при наблюдении за маячками, а также во время рытья шурфа, выясняются причины потрескивания фундамента и стен. Определив причину, можно понять каким способом лучше укрепить фундамент частного дома.

Высыпание цемента

По мере откапывания основания происходит оценка его состояния. Бетон может посыпаться из-за нарушения технологий и его неправильного составления. Изменение кислотности в воде может послужить причиной разъедания стройматериала. В таком случае потребуется водоотвод, удаление осыпающихся частей и укрепление осыпающегося раствора.

Вымывание грунта

Если во время рытья шурфа обнаружилась пустота, это значит, что происходит вымывание грунта из под дома. Тогда в траншее вскоре появится вода, а для исправления ситуации потребуется устройство дренажной системы.

Появление воды в траншее верный признак размывания фундамента грунтовыми водамиИсточник pogreb-podval.ru

Потом выполняется гидроизоляция, пустоту засыпают грунтом, утрамбовывают, устанавливают отмостку.

Проседание непрочного грунта

В случае значительного проседания при песчаной или супесчаной почве, потребуется укрепление самого грунта. Тогда бурятся скважины, доходящие ниже основания (подошвы), туда заливают цементный или другой укрепляющий раствор.

При явных разломах и сдвигах основания, потребуется долить фундамент или усилить при помощи свай. К подобным повреждениям приводят грунтовые подвижки, изменение загруженности здания (из-за пристроек, цементных стяжек).

Способы усиления основания дома

Строители располагают обширным арсеналом средств и методов для усиления фундамента старого дома. При этом способы, проверенные временем, не теряют актуальности. Для выбора наиболее оптимального необходимо разобраться в преимуществах и недостатках каждого из них, применительно к конкретному случаю.

Способы укрепления фундамента

Укрепление ленточного фундамента

Основанием большинства частных домов является ленточный фундамент. Характеристики таких оснований имеют техническую возможность локального превышения нагрузок выше нормативных. Этот тип фундамента может испытывать на себе местное пучение грунта. Все виды фундаментов сооружаются на постелистом камне

При его просадке важно своевременно остановить этот процесс

Укрепление фундамента ленточного типа

Для этого вырывается яма под углом в 35 градусов в непосредственной близости с фундаментом. Ее глубина должна достигать уровня укладки постелистого камня. Затем в полученную яму помещается труба, диаметр которой составляет 150-200 мм. С ее помощью происходит заливка тощего раствора бетона, которую продолжают до момента полного насыщения им грунта. На этой стадии необходимо приостановить все работы на пару часов. В это время следует провести наблюдение над поведением грунта в плане насыщения раствором.

Если раствор будет уходить, то продолжают заполнение ямы спустя несколько суток.

Как показывает практика, для полного насыщения грунта требуется двух- или трехкратное повторение процедуры. Контроль над ситуацией осуществляется маячками. В случае незначительного изменения их положения переходят к очередному этапу.

По контуру фундамента роют канаву с шириной 200-350 мм. На ее дне и на внешней стороне сооружается из досок конструкция, подобная опалубке. В фундамент вбиваются штыри, и к ним крепится армировочная сетка. В полученную арматуру заливается бетонный раствор, которой имеет наполнитель из мелкой фракции гравия и щебня. Подобное сооружение даст возможность существенно усилить этот угол дома и равномерно распределить нагрузки в горизонтальной плоскости, что остановит процесс проседания дома.

Реставрация фундамента с трещинами

Трещинообразование в цоколе и перекос несущих конструкций могут иметь различный характер. Поэтому первоочередной задачей является выяснение характера происходящих процессов, чтобы найти адекватный способ укрепления фундамента дома.

Реставрация фундамента с трещинами

В случае наличия разрушений по периметру фундамента по причине увеличения нагрузок или воздействия влаги, роют траншею, которая повторяет его контуры. После этого производится тщательным образом очистка поверхности от слоя штукатурки и налипшей грязи. Далее металлическая сетка фиксируется анкерами, вбитыми в цоколь. В заключении осуществляется послойная заливка бетонного раствора с тщательной утрамбовкой.

Если материалом фундамента служит бутовый камень, монолитная плита бетона или комбинаций материалов на основе бетона, то используется уширенная обойма из железобетона. В этом случае требуется осуществить надежную фиксацию, применив при этом сквозную анкеровку, с материалом старой кладки. Идея сооружения подобной конструкции состоит в том, что старый и новый фундамент работают как единое целое.

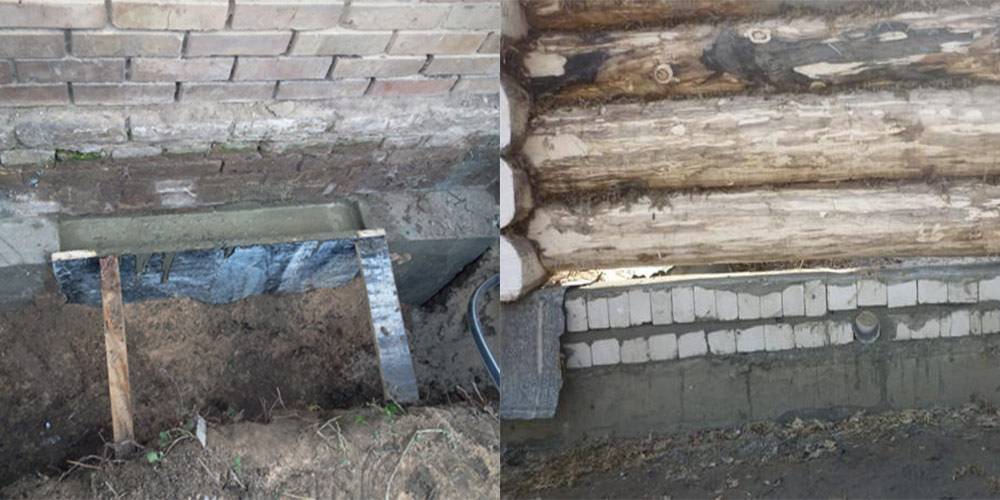

Частичная замена фундамента

Если фундамент вышел из строя полностью, возникает необходимость осуществления его замены. Для реализации этой задачи его полностью разгружают, и одновременно устойчивость строения сохраняется.

Разгрузка

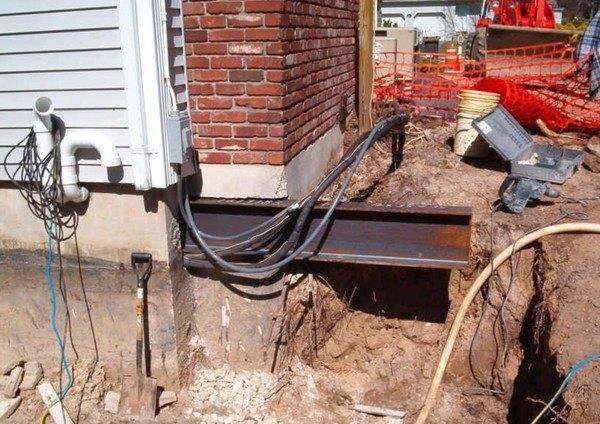

Осуществить это мероприятия можно путем монтажа, так называемых, стульев, которые выполняются из дерева. Их установка происходит перпендикулярно относительно фундаментных лежней. Для фиксации здания могут быть использованы столбы, заведенные под стены. Не исключается использование раскосов для удержания цоколя и передачи усилий под углом к грунту.

До начала ремонтно-восстановительных работ следует произвести установку маячков. Это необходимо, чтобы можно было обнаружить вероятный процесс деформации в ходе этих работ. После этого приступают непосредственно к реализации намеченных мероприятий, которые начинаются с рытья котлована. Кладка фундамента происходит участками, длина которых не должна превышать двух метров.

Стены при производстве земляных работ должны быть укреплены подкосами. Далее под фундамент делают подкоп, и вынимается грунт. Затем производится монтаж опалубки и основания для сооружаемого фундамента. Подошву очищают, и, где это требуется, осуществляется ее демонтаж. Старая и новая кладка фиксируются между собой при помощи жесткого цементного раствора и щебня. Завершив подводку фундамента в одном месте, ее можно продолжить в другом.

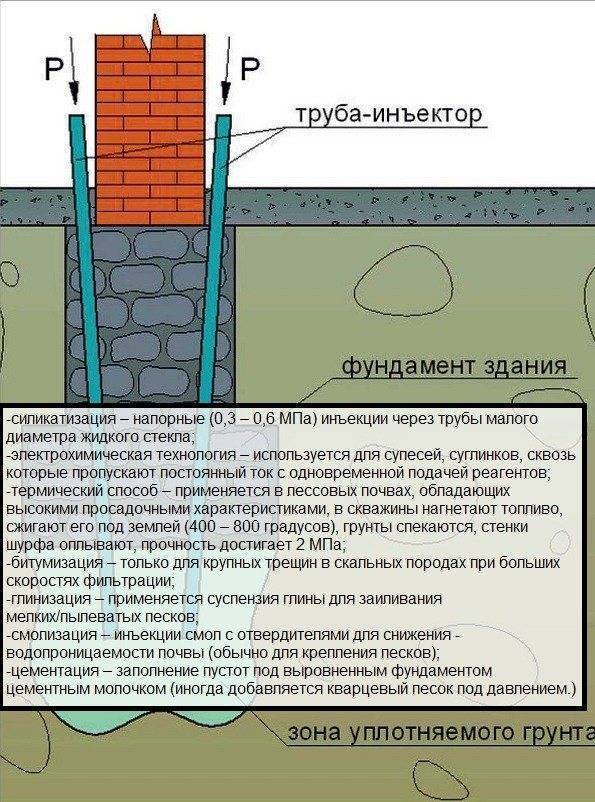

Технологии укрепления грунтовых оснований

В зависимости от морфологии слагающих участок грунтов, горизонтов их ориентации, наличия глубины залегания подземных водных горизонтов, региональной глубины промерзания применяются различные методики и технологии, которые производят на основания укрепляющий эффект. Наиболее известными из традиционных технологий являются:

Цементация. Технология призвана увеличивать стойкость крупнообломочных скальных грунтов с трещиноватостью, песчаных грунтов с крупным и среднего размера зерном, малопылеватых супесей.
Силикатизации подвергаются мелкозернистые грунты, лессы, плывуны. Усиливающий состав представляет собой либо смесь силиката натрия с водным раствором хлорида кальция, либо чистого жидкого стекла.
Битумизация применяется, если старый дом опирается на сухие пески и скальные грунты. Известны технологии горячей и холодной битумизации, которые отличаются составом укрепляющего компаунда.
Смолизация заключается в нагнетании смеси соляной кислоты со смолами карбамидной природы. Действие смеси проявляется в заполнении пор песчаных грунтов образующимся гелем и склеивании частиц.
Термозакрепление позволяет выполнить усиление глинистых типов грунтов.

С целью формирования искусственных водоупорных слоев разработан и внедрен технологический метод струйной цементации грунтов. Суть его заключается в разрушении и перемешивании грунтовой структуры струей цементного раствора большой напорной силы. При этом происходит частичное замещение грунтовой составляющей раствором, в грунтовой толще формируются композитные колонны из грунтоцемента, обладающего хорошими деформационными характеристиками и прочностью.

Физико-химические методы укрепления несущей способности грунта

Что делать, если просел фундамент из кирпича?

Если просел фундамент из кирпича, то следует поднять строение и произвести его замену, так как красный кирпич, используемый при строительстве таких фундаментов, со временем теряет свои физико-механические свойства, начинает крошиться под действием сил выветривания и разрушается, подвергая опасности все строение.

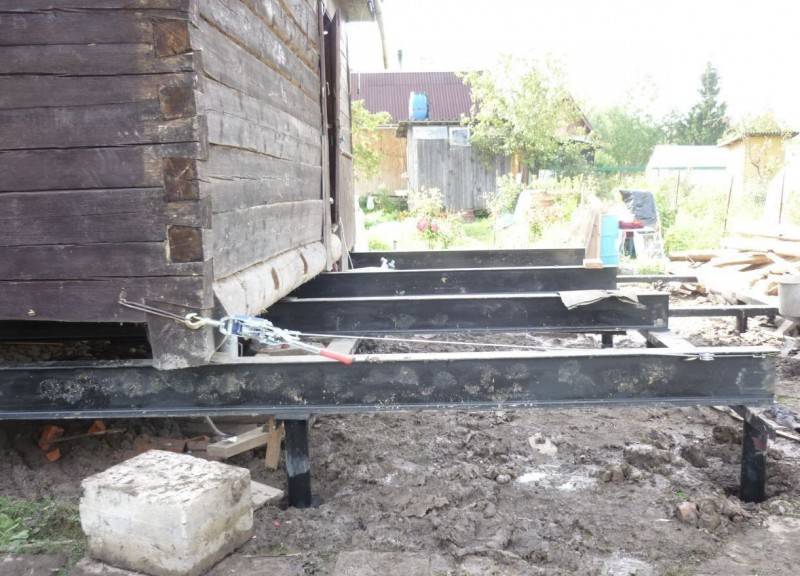

В этом случае следует поддомкратить постройку (дом/гараж/баню), чтобы поднять на 20-25 см, разгрузив существующий фундамент для обеспечения возможности его ремонта.

Подъем следует производить максимально аккуратно, не допуская перекосов. Домкраты следует ставить только там, где окладной венец имеет достаточную прочность. Чтобы не привести к его разрушению, используйте подкладки из металлических пластин, на которые будет равномерно разгружаться усилие, развиваемое домкратом.

Подняв постройку на достаточную высоту над разрушающимся фундаментом, следует зафиксировать ее в таком положении, подложив деревянные бруски нужного размера.

После фиксации можно приступать к демонтажу разрушившегося кирпичного фундамента.

Фундамент демонтируется частями так, чтобы основной вес здания распределялся на имеющиеся опоры без опасности потери устойчивости.

Вместо кирпичных столбиков выполняется столбчатый монолитный железобетонный фундамент с ростверком.

Для этого через равные промежутки на месте разобранного старого фундамента поочередно откапываются ямы достаточного размера для установки опалубки и арматуры вновь устраиваемого монолитного столбчатого фундамента.

Под полом постройки можно пропустить двутавровые балки, чтобы пол опирался на них после того, как будут убраны все кирпичные столбики.

Все столбики нового фундамента можно связать ростверком. Для этого следует под стены установить арматурный каркас, соединенный с арматурой столбиков, и опалубку для заливки ростверка.

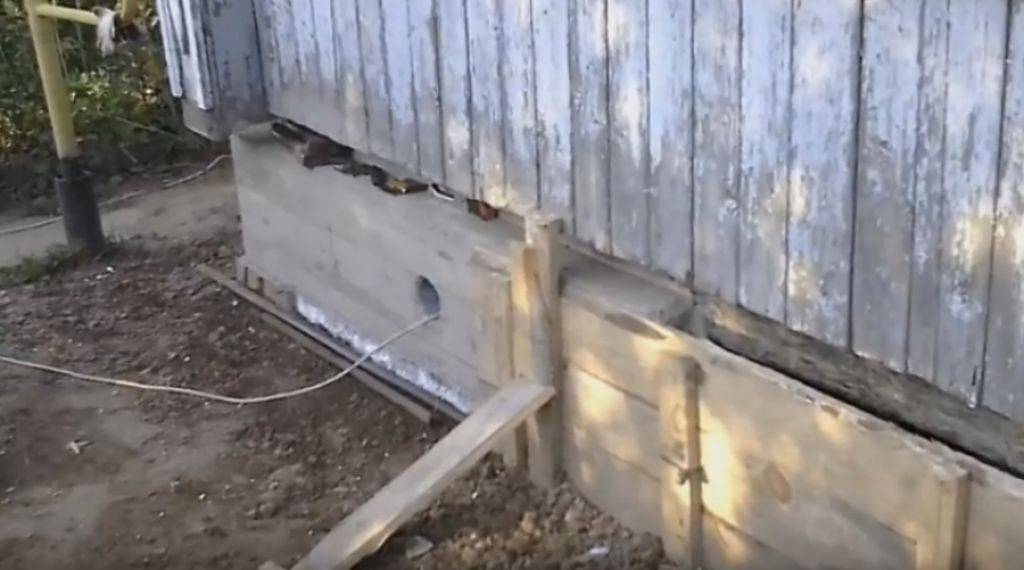

Как выглядит установленная опалубка для заливки ростверка под поднимаемое здание показано ниже:

После этого выполняется заливка бетона. Для равномерного распределения смеси и выпуска пузырьков воздуха следует использовать погружной вибратор.

В это время здание опирается в нескольких точках на старый фундамент, который будет заменен монолитной конструкцией после того, как схватится бетон новых опорных конструкций.

Пошаговая инструкция – фундамент своими руками

Толщина и высота ленты рассматриваемого основания, а также глубина ее заложения подбираются на основе анализа грунта, климатических условий местности и этажности возводимого дома. Не имея познаний в данной сфере, этот этап проектирования лучше доверить профессионалу. Существует немало нюансов и требований ГОСТов, которые обязательно необходимо соблюсти.

А вот создавать опору под свой дом по уже готовому проекту вполне можно и самостоятельно. Но чтобы не допустить ошибок, лучше всего делать ленточный фундамент самому с пошаговой инструкцией, которая приведена ниже. В ней описаны все тонкости строительства подобной конструкции для типового одноэтажного коттеджа.

Этапы работ

Первый этап – разметка и земляные работы. Независимо от глубины заложения подошва должна опираться на прочные пласты грунта. Это могут быть глины, супеси, каменистые наслоения либо суглинки. Обычно они скрыты под дерном и слоями обычной земли. Все это придется срыть и убрать, прежде чем начинать возводить основание дома.

Для разметки участка понадобятся колышки, рулетка и бечевка. Если грунт плотный, то из стенок вырытой траншеи получится отличная опалубка. Надо будет лишь нарастить ее потом сверху. Если же почва рыхлая и постоянно осыпается, то траншею придется копать несколько больше по ширине, чтобы внутри ямы можно было выставить опалубочные доски.

Второй этап – подготовка подушки. Дно выкопанной траншеи выравнивается песком и мелким гравием. Этот песчано-гравийный слой следует тщательно утрамбовать, поливая водой по мере насыпки. В высоту он должен получиться в пределах 10–30 см. Эта подушка служит для перераспределения и снижения точечных нагрузок на ленточный фундамент снизу при сезонном вспучивании грунта.

Третий этап – выставление опалубки. Здесь понадобятся бруски сечением от 30 до 40 мм и доски толщиной 15–20 мм либо ламинированное ДСП. Создаваемая для бетонного основания дома опалубка обязана будет впоследствии выдержать немалую массу заливаемого в нее бетона. Делать ее следует прочной и надежной. Если после заполнения бетонной смесью она разрушится, то все придется начинать заново.

Если грунтовые воды на стройплощадке залегают высоко, то железобетону потребуется гидроизоляция. Сверху на уровне цоколя дома она обычно делается обмазочной. А для защиты той части основания, что остается в земле следует в траншею по бокам и на дно уложить рубероид. Он надежно защитит бетон от избыточной влаги в почве на стадии его застывания и после.

Четвертый этап – укладка арматуры. Для армирования обычно применяют стальные стержни в 14–16 мм сечением и тонкую перевязочную проволоку. Скрепить арматуру также можно электросваркой. Но в этом случае необходим опыт работы со сварочным аппаратом и он сам. Плюс при выполнении сварки надо быть готовым к появлению в дальнейшем коррозии металла.

Внутри траншеи в итоге должен сформироваться каркас из арматуры с ячейками в 25–30 см. Причем укладывается он так, чтобы сталь со всех сторон оказалась закрыта заливаемым бетоном. В противном случае металл начнет неизбежно ржаветь, дом тогда долго точно не простоит.

Пятый этап – заливка бетона либо выкладка ФБС. Если фундамент для возводимого дома решено обустраивать по блочной технологии, то это сильно ускоряет процесс его строительства. Здесь не придется делать опалубку и ждать почти месяц до завершения схватывания бетона.
Однако опора на фундаментных блоках обойдется дороже, нежели монолитный аналог. Плюс для них придется траншею рыть большего размера по ширине. Для распределения нагрузок для нижнего ряда кладки ФБС делаются с расширяющимся основанием.
Если для устройства опоры выбран монолитный вариант, бетон следует заливать сразу по всей поверхности. Никаких разрывов по длине и никаких слоев по высоте. Монолит на то и монолит. Дом должен стоять на надежном основании.

При самостоятельной подготовки бетонной смеси надо смешать цемент, песок и щебень в пропорциях 1:3:3

Но лучше изначально заказать готовый раствор с маркой М300 и выше.

При заливке бетона крайне важно следить, чтобы внутри него не образовалось пустот. Для выполнения уплотнения есть специальные вибромашины

Однако можно также воспользоваться отрезком арматуры для протыкания залитой массы и выпускания из нее воздуха.

Шестой этап – гидроизоляция и отмостка. К гидроизоляционным работам разрешено приступать через 3–4 дня после заливки бетона. До полного его схватывания требуется порядка трех недель. Но обрабатывать мастикой пусть еще и не полностью застывший ленточный фундамент для дома можно уже начинать.

Также по всему периметру строения потребуется сделать отмостку для отвода дождевой воды подальше от его стен.
