УШП фундамент: технология изготовления конструкции

Что такое УШП

Шведская теплая плита под фундамент при ее описании может быть представлена как монолит из железобетона, монтируемый на слое теплоизолятора. Поскольку суровые условия Скандинавских островов ненамного отличаются от климата северных регионов России – указанное изобретение нашло широкое применение и у нас в стране.

УШП фундамент: технология изготовления конструкции

Благодаря оригинальному фундаментному решению, подготовленному специалистами из Швеции, нагрузка от возводимого строения равномерно распределяется по поверхности грунта.

При этом располагающийся под монолитом слой утеплителя надежно защищает основание от промерзания, что исключает такие неприятные явления, как вспучивание при морозах или осаживание в периоды оттепелей. Теплоизоляционная прослойка придает основанию дополнительную прочность и существенно продлевает сроки его эксплуатации, одновременно гарантируя качественную гидроизоляцию.

УШП фундамент: технология изготовления конструкции

Указанное свойство утепленной плиты позволяет применять ее в следующих критических условиях:

  • при близком расположении грунтовых вод;
  • на рыхлых, а также мягких или легких, сыпучих грунтах;
  • на так называемых плавающих основаниях (богатых торфом землях, в частности).

В последнем случае также имеются в виду почвы, которые подвержены смещениям или вспучиванию.

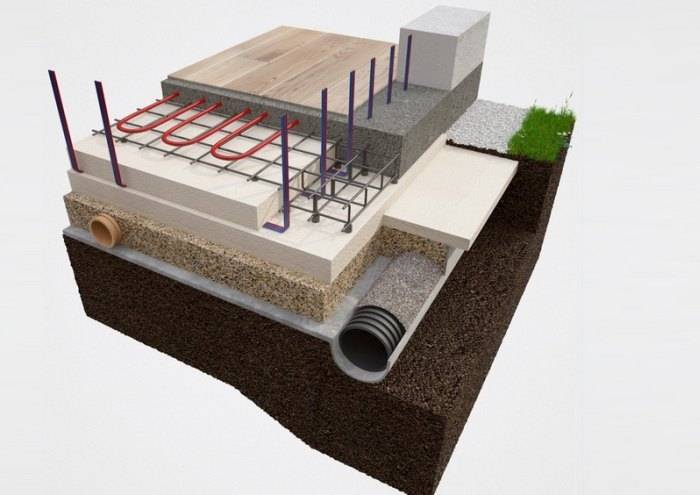

Конструкция плиты

УШП-фундамент как таковой – это достаточно сложная конструкция, внешне напоминающая пирог из нескольких слоев, каркасом которого является монолитная плита.

УШП фундамент: технология изготовления конструкции

Помимо этого, в состав основания также входят следующие элементы:

  • дренажный слой в виде специальной подушки из гравия и щебня;
  • прокладка из особого матерчатого материала (геотекстиля), отделяющая слой дренажа от грунта;
  • гидроизоляция, защищающая плиту монолита от подземных вод;
  • слой теплоизоляции, укладываемый по ее центру и краям, что исключает возможность образования мостиков холода.

УШП фундамент: технология изготовления конструкции

Слой дренажа (смотрите фото разреза УШП) одновременно выполняет функцию демпфера, компенсирующего почвенные колебания при замерзании и весеннем оттаивании грунта.

Сам каркас шведской плиты сваривается из толстых стальных заготовок, обеспечивающих монолитному фундаменту требуемую прочность и устойчивость к деформирующим нагрузкам. Все необходимые инженерные коммуникации на этапе монтажа прокладываются в полостях монолита непосредственно перед его заливкой.

УШП фундамент: технология изготовления конструкции

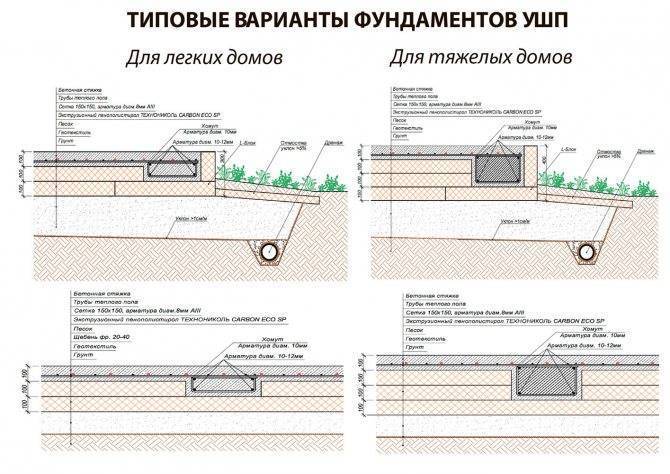

Толщина бетонной плиты подбирается с учетом этажности возводимого здания и качества грунта в месте застройки. С целью увеличения жесткости под несущими стенами и опорными колоннами в ней предусмотрены специальные утолщения (ребра).

При выборе толщины УШП (в случае ее самостоятельного изготовления) специалисты советуют прибегнуть к помощи профессиональных проектировщиков, способных учесть все нюансы конструкции.

УШП фундамент: технология изготовления конструкции

При расчете параметров обязательно учитываются состояние грунта и марка используемого раствора, а также другие характеристики, обеспечивающие требуемую надежность.

Недостаточно мощное основание может не выдержать нагрузки и расколоться под весом строения, а слишком массивное потребует больших материальных затрат. Средняя толщина такой плиты выбирается в пределах от 15 до 35 сантиметров.

Конструкция УШП плиты

Поскольку технология пришла из Европы, отечественных СНиП для нее не существует. Однако ведущие производители теплоизоляционных материалов разработали альбомы техрешений на фундамент УШП, в которых учтены стандарты ГОСТ:

  • 7076 – изделия, материалы для строительства;
  • 25898 – паропроницаемость стройматериалов;
  • 17177 – строительная теплоизоляция;
  • 30244 – горючесть стройматериалов;
  • 15588 – пенополистирол.

Проектируя шведский «пирог» основания дома, конструкторы так же учитывают СП:

  • нагрузки, воздействия – СП 20.13330.2011;
  • фундаменты, основания – СП 45.13330.2012, СП 22.13330.2011;
  • основные положения для ж/б конструкций – СП 63.13330.2012;
  • ограждающие, несущие конструкции – СП 70.13330.2012;

Теплорасчет аналогичен системам МЗЛФ для неотапливаемых зданий. Некоторые производители пенополистирола допускают ошибки в своих технических решениях для шведской плиты.

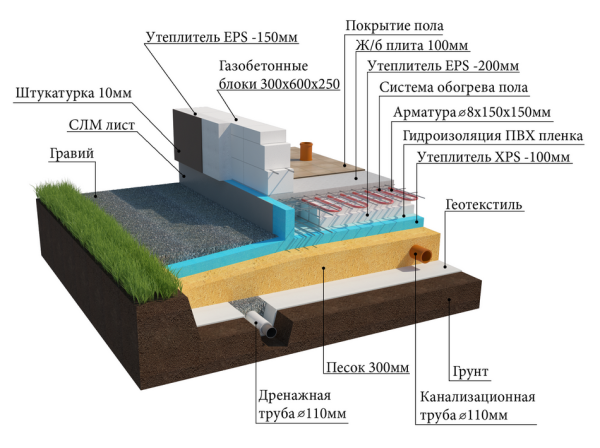

Конструкция УШП имеет вид:

УШП фундамент: технология изготовления конструкции

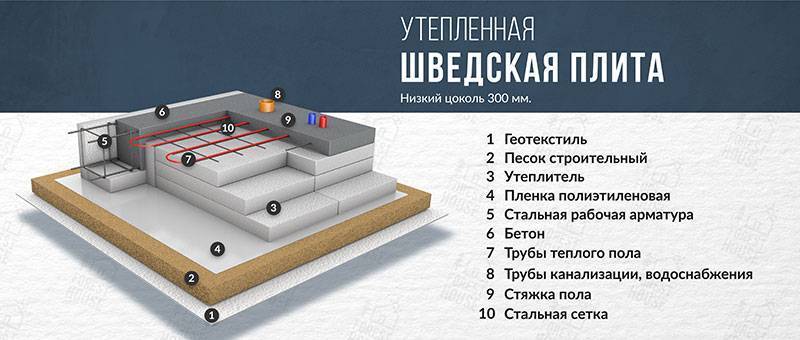

Схема утепленной шведской плиты

  • ребристая плита толщиной 10 см – классический «пол по грунту», толщина которого выбрана с учетом минимизации теплопотерь, обеспечения нормального прочностного запаса, ребра по периметру обеспечивают устойчивость фундамента при возможных подвижках грунта;
  • контуры теплого пола – дополнительный обогрев помещений, экономящий энергоноситель для основных контуров обогрева;
  • армопояс – две сетки из связанных прутков арматуры, предотвращающие растрескивание при воздействии изгибающих нагрузок;
  • инженерные системы – заглубляются ниже отметки промерзания, дублируются для обеспечения максимального ресурса;
  • гидроизоляция — защищает бетон от влаги, должна обладать пароизолирующими свойствами;
  • утеплитель – сохраняет тепло внутри здания, аккумулирует тепло недр, предотвращая промерзание грунта под подошвой коттеджа;
  • песчаная подушка – обладает дренирующими свойствами (вода не может подняться выше того слоя), полностью исключает возникновение сил пучения;
  • геотекстиль – необходим исключительно на илистом грунте, предотвращает перемешивание дренирующего слоя из нерудного материала с частицами земли.

Таким образом, в плиту по умолчанию заложен утеплитель, ребра жесткости и обогрев. Укрытый этой конструкцией периметр надежно защищен от промерзания, прочность достаточна для тяжелых стен (кирпичная или блочная кладка в 2 этажа) и кровельных материалов (сланцевая, керамическая, цементно-песчаная черепица).

Кроме нижней теплоизоляции утеплитель монтируется вертикально по периметру, дублируя опалубку плитного основания, горизонтально под отмосткой здания на глубине подошвы ж/б конструкции. Трубы коммуникаций укладываются в оболочке, дублируются для всех инженерных систем, обеспечивая ремонтопригодность в процессе эксплуатации.

Кольцевой дренаж собирает грунтовые, паводковые, ливневые стоки, отводит их в подземную емкость для вторичного использования либо откачки ассенизаторскими машинами. В отличие от минеральных утеплителей, экструдированный пенополистирол сохраняет свойства даже при погружении в воду, поэтому используется в шведских плитах без вариантов замены.

Подготавливаем основу

По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу. Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков.

Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие:

  • Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.
  • Затем осуществляется армирование, укладываются отопительные трубы и плиты.
  • Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.

Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. В связи с этим, необходимо со всей ответственностью подходить к его выполнению.

Сколько стоит УШП у профи

Расчётная стоимость м2 такого типа фундамента 6500р. Это материалы без работы. Строго говоря УШП это не голый фундамент, а часть дома, в которую входят дренаж, отмостка вокруг дома, система отопления и черновая стяжка. Поэтому и такая стоимость.

Если обращаться к профессионалам, то на конец 2021 года выходит коридор от 7 000 до 12 000 рублей за м2.

Удешевлять можно только за счёт «кроилова» по всем фронтам. Бригады на такое не пойдут, так как у них вопрос с гарантией.

Кроме как кроить, больше никак не сэкономить. Смотрите сами:

  1. Без отмостки никак, ведь это мелкозаглубленный фундамет — воду и холод нужно отводить из поднего. Это его страшные враги.
  2. Утеплителя меньше вряд ли выйдет. Разве что заменить ЭППС на ППС.
  3. Тёплый пол не выкинешь, так как полы будут прохладные. Причём некомфортно прохладные.

Достоинства и недостатки

Специалисты отмечают рост популярности фундамента УШП, что связано с преимуществами, которые он предоставляет:

  • Инженерные коммуникации, в зависимости от особенностей технологии и типа грунта, прокладываются, либо под плитой, либо непосредственно в бетонной заливке. В результате, нет необходимости в дополнительном утеплении трубопроводов и средствах защиты для кабельных сетей.
  • Наличие теплоизоляционного слоя под основным несущим фундаментом предотвращает воздействие циклов замораживания-оттаивания на бетон. Это значительно увеличивает долговечность конструкции.
  • Использование разнообразных гидроизоляционных материалов и барьеров (песчано-гравийная подушка, дренажные системы) на разных стадиях возведения фундамента имеет комплексное позитивное влияние. Увеличивает долговечность и стабильность несущего основания, сохраняет теплоудерживающую способность, полностью исключает деструктивное воздействие влаги на конструкцию.
  • Теплоизоляция в сочетании с системой тёплый пол снижает энергозатраты на поддержание комфортной температуры в помещении, что даёт существенную финансовую экономию.
Популярные статьи  Отделка деревянного дома внутри. Фото оригинальных интерьеров

УШП фундамент: технология изготовления конструкции

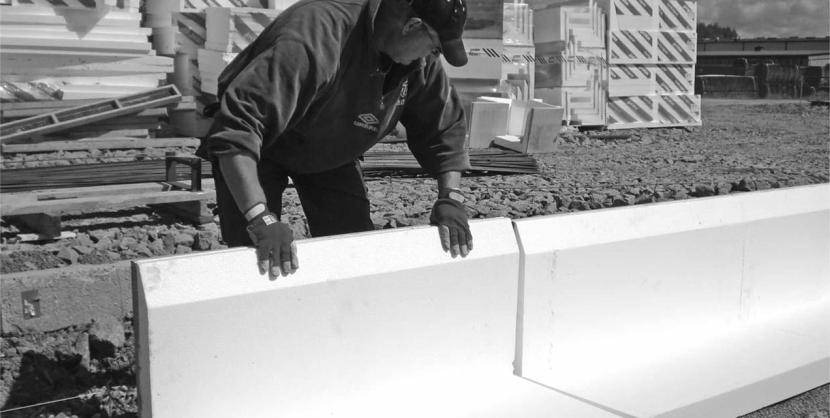

L-блоки – разновидность несъёмной опалубки, используемой при монтаже УШПИсточник lblock.ru

  • Плита характеризуется не только большой прочностью. Общий монолит основания с армированием по всей площади и наличием дополнительных рёбер жёсткости обеспечивают высокую несущую способность. Это обеспечивает универсальность фундамента, снимая практически все ограничения на использование строительных материалов и технологий возведения стен, межэтажных перекрытий и кровли.
  • Бетонное основание после выравнивания во время заливки и последующей финишной шлифовки полностью готово к укладке чистового напольного покрытия. Для технических помещений допускается использование в качестве рабочего пола бетонной поверхности после проведения железнения (топпинга). Это экономить не только средства, но и время на обустройство.
  • Материалы, необходимые для возведения УШП можно доставить на стройплощадку обычным грузовым транспортом. Исключение составляет доставка товарного бетона, для которого используются автобетономешалки. Специфика обустройства плиты такова, что все стройматериалы доставляются небольшими партиями и сразу используются, поэтому нет необходимости в организации площадок для складирования.
  • Подводка инженерных коммуникаций, первичная разводка основных сетей и обустройство фундамента осуществляется одновременно, что существенно экономит время.

Трубопровод тёплого пола, установленный на специальные пластиковые держатели, чтобы трубы оказались при заливке в тоще бетонаИсточник domoproekt.com

Для УШП существуют определённые технические ограничения и недостатки:

  • Необходимость тщательных расчётов, проектных изысканий и строгое соблюдение последовательности работ.
  • Отсутствие цокольного этажа и подвального помещения»
  • Увеличение затрат при сооружении плитного фундамента на рельефной площадке.
  • Сложности в доступе к инженерным коммуникациям при необходимости их ремонта.

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

  1. Рытье котлована.
  2. Выравнивание площадки.
  3. Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

  1. Устроить дренаж и сделать песчаную подушку.
  2. Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

УШП фундамент: технология изготовления конструкции

устройство утепленной шведской плиты

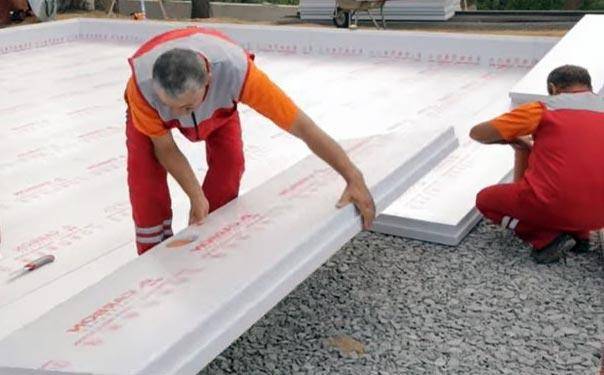

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

  1. По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
  2. Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
  3. Выполнить утепление отмостки.

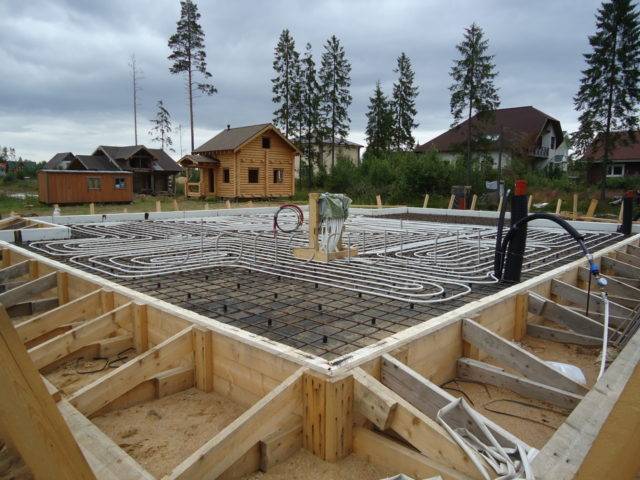

Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

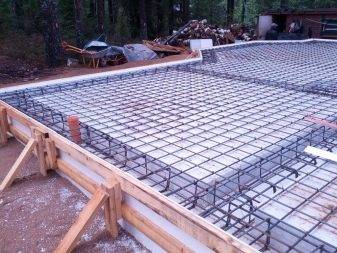

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

  1. Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
  2. Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
  3. В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
  4. Подбирается необходимое значение диаметра арматуры.

Человек показывает устройство свой утепленной плиты перед заливкой:

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

  • монтаж труб для системы «теплый пол»;
  • укладку канализационных и водопроводных труб;
  • укладку газовых труб и кабелей.

Порядок действий следующий:

Проверить на герметичность все вмонтированные трубы.
Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством

Для этих целее нужно использовать специальную строительную технику.
Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.
Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов

На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

Преимущества УФФ

УФФ представляет собой современную разновидность утепленных мелкозаглубленных фундаментов плитного типа. Сегодня он получает широкое применение при возведении коттеджей в нашей стране. Технология возведения УФП во многом схожа с утепленной шведской плитой. Главным отличием является то, что сама плита (стяжка) не воспринимает несущей нагрузки от веса здания, которую воспринимает ростверковая часть. Утеплитель монтируется непосредственно на плиту.

Популярность утепленной финской плиты обеспечивается следующими ключевыми преимуществами:

Финская плита фундамент: технология и … Финская плита фундамент: технология и … Финская плита фундамент: технология и …

Изготовление ливневой канализации, дренажа и отмостки

При дожде с крыши по водосточной трубе будет стекать поток воды и его потребуется куда-то сливать. Для этого и делают ливневую канализацию, а иногда устанавливают дождеприемники – это устройства наподобие люков под водосточные трубы, куда будет стекать дождевая воды, а уходить она будет в колодец или канаву. Поверьте, этот вариант намного лучше, нежели лужи возле дома. На большом количестве участков из-за сырости требуется еще и обустройство дренажа, и про него подробнее описано в другой статье, но если кратко – требуется сразу отводить воду от дома, чтобы вокруг было сухо. Это тоже следует делать сразу, вместе с остальными работами с землей.

Популярные статьи  Покраска стен в квартире: дизайн, фото примеров, модные тенденции, советы профессионалов

Технология изготовления

Строительство основания требует четкого соблюдения технологии. Поэтому при монтаже фундамента УШП требуется выполнение пошаговой инструкции. На первом этапе место тщательно очищается, размечается. Котлован под основание роется на глубину до 0,4 м, это лучше делать при помощи экскаватора, а для небольшого дома это часто делается вручную.

Дно засыпается слоем чистого песка толщиной 15 см, его утрамбовывают, поливая водой для большего уплотнения. На подготовленную поверхность укладывается геотекстиль, при этом полотна на 30 см должны выступать за пределы фундамента. На материале обустраивается дренаж. Для этого на него высыпается слой гравия или щебня фракции от 20 до 40 мм, его толщина достигает 15 см. Иногда это делается в несколько слоев. Каждый слой пересыпается песком. После формирования подушки, выступающие края геотекстиля оборачиваются вокруг нее.

УШП фундамент: технология изготовления конструкции

В дренаже прокладываются инженерные системы – канализация, водопровод, электрика в надежной изоляции. Высота отводов должна учитывать толщину фундамента, для зданий с высоким цоколем потребуется больше материалов.

Опалубка для УШП делается непосредственно из прочного утеплителя. Для этого используют пенополистирольные или фибролитовые плиты толщиной до 10 см. На углах устанавливаются блоки L-образной формы. Теплоизоляция должна быть прочной и не бояться воды. Конструкция укрепляется деревянными элементами из бруса.

Чтобы получилась шведская плита, на дренаж обязательно укладывается гидроизоляция. Допускается применение самого дешевого варианта – рубероида, но лучше использовать современные материалы. Полотнища укладываются внахлест на 150 мм, все стыки герметизируются. Края гидроизоляции должны выступать наружу на толщину будущего монолита.

Далее при возведении фундамента из утепленной шведской плиты, технология требует укладки нескольких теплоизолирующих слоев. Пенополистирол толщиной 100 мм настилают на гидроизоляцию, в местах прохождения коммуникаций их обрезают. Второй слой утеплителя стелют не сплошным слоем. На местах, где будет пол жилых помещений, под несущими стенами и конструкциями достаточно и одного слоя, поскольку там будут делаться ребра жесткости. При укладке плит, нужно, чтобы они лежали всплошную, иначе могут образоваться мостики холода.

УШП фундамент: технология изготовления конструкции

Проводится армирование ростверков, которые будут заливаться бетоном. Для этого применяется арматура 12 мм сориентированная вдоль фундамента. Конструкция укрепляется прутом 10 мм закрепляемым проволокой. Все элементы каркаса связываются в единое целое.

Стальным прутом диаметром 10 мм армируются зоны нагрузки, из нее сваривается решетка с ячейкой 15 см. Ее делают с таким расчетом, чтобы защитный бетонный слой составил не менее 30 мм. На сетку укладываются трубы системы теплый пол, крепятся к ней хомутами. В местах, где будут ребра жесткости, трубки помещаются в гильзы из более прочного материала. Распределители системы выводятся и укрепляются на забитых вертикально прутьях. Теплый пол заполняют теплоносителем, проверяют ее герметичность под давлением.

Перед бетонированием выводят и заглушают все инженерные системы, после форму фундамента заполняют бетонным раствором. Погружным вибратором уплотняют смесь, следят за тем, чтобы не образовывалось пустот, особенно возле арматуры. Поверхность монолита тщательно выравнивается и накрывается полиэтиленом. Это обеспечит равномерное твердение раствора, позволит избежать его растрескивания. Летом его нужно периодически увлажнять.

Фундамент из утепленной шведской плиты — это технология, требующая точности и скрупулезного подхода. Только в этом случае получится надежное основание, которое можно сделать своими руками. УШП фундаменты экологичны, не оказывают излишнего давления на грунт и позволяют строить комфортное, современное, эргономичное и качественное жилье.

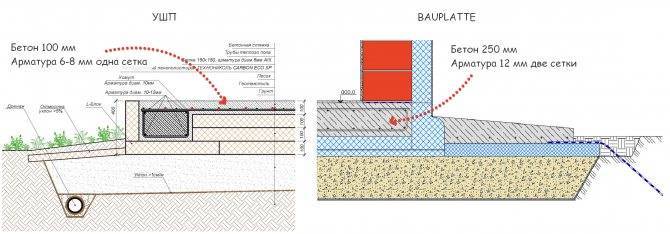

Не очевидные минусы УШП

Если вы всё-таки склоняетесь к УШП, то должны знать минусы, с которым столкнулся я побеседовав с архитектором.

  1. Выбор покрытий ограничен. Плитка и кварцвинил. Остальное возможно, но надо считать и есть риск, что тёплые полы не вытянут дом по отоплению.
  2. Не надёжный фундамент. Плита здесь только в названии. Это же по сути лента. А она имеет ограничения по длине. Надо уточнять, вроде 12 метров это предел. И ещё не понятно что с неравномерной усадкой, когда под лентой грунт продавливается быстрее чем под стяжкой.
  3. Большие затраты времени. У бригады конечно выйдет 1 неделя. Но у самостройщика его первая УШП так быстро не получиться при всём желании.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

  1. Обустройство котлована.
  2. Монтаж дренажных труб.
  3. Прокладку коммуникаций.
  4. Укладку утеплителя.
  5. Армирование.
  6. Сборку теплого пола.
  7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

  • контуры фундаментной основы;
  • пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

  1. Очистку стройплощадки от строительного мусора и растительности.
  2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
  3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
  4. Извлечение грунта по периметру котлована для дренажных магистралей.
  5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

  1. Постелите геотекстиль.
  2. Насыпьте щебенку.
  3. Уплотните щебень.
  4. Уложите трубы дренажа.
  5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

  1. Выполните монтаж коммуникаций.
  2. Насыпьте слой песка.
  3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

  • стойкостью к развитию микроорганизмов;
  • экологической чистотой;
  • устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

  • используйте вязальную проволоку для соединения арматуры;
  • укладывайте арматурную сетку двумя ярусами;
  • обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

  • обеспечение расстояния 100 мм между магистралями обогрева;
  • выполнение отступа от внешних стен 150-200 мм;
  • правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

  • заливайте бетон 10-сантиметровым слоем;
  • производите заливку с интервалом не более часа;
  • применяйте вибратор или плиту для трамбовки бетона.

Что лишнее в расчёте и чего не хватает

В оригинале автор добавил к плите несколько плюшек:

  1. септик
  2. материалы на отмостку вокруг дома
  3. готовый дренаж
  4. тёплый пол
  5. трубы канализации
  6. пластиковые стульчики для арматуры и вязальная проволока (эти мелочи не удалось выделить из суммы, хотя по хорошему их нужно добавить в основную часть расчёта стоимости фундамента)
  7. аренда вибратора
Популярные статьи  Холодильники “ЗИЛ”: история бренда + секрет долгожительства

Я вынес их отдельно второй цифрой. Так удобнее при сравнении с другими «голыми» фундаментами.

Чего нет в расчёте:

  1. работ (делали всё сами)
  2. стоимости вызова бетононасоса (с ним всё-таки легче добиться большей точности и не выравнивать потом пол. Если есть возможность подъехать миксеру с двух сторон, то можно и без насоса.)
  3. пупырка (такая чёрная мембрана)
  4. материалы опалубки
  5. плёнка, которой потом укрыли бетон для лучшего набора прочности
  6. аренза геодезического нивелира — позволяет проверить и выровнять фундамент на этапе заливки до точности +- 0.5 см

Монтаж труб теплого пола;

Когда армопояс связан необходимо уложить трубу теплого пола в конструкцию утепленной шведской плиты. Некоторые кладут армирующую сварную сетку 15х15 и на неё с помощью нейлоновых стяжек крепят трубу. Но лучше всего использовать пистолет для теплого пола, который будет крепить трубу с помощью гарпун-скоб и т.о. крепить трубу к ППС. Труба держится очень прочно. И по затратам, и по скорости удобнее получается.

УШП фундамент: технология изготовления конструкции

Трубу необходимо укладывать по контурам. Не нужно делать одинаковые контуры (как говорят некоторые, для якобы лучшей балансировки). Нужно правильно распределять контуры. Одна комната один контур. Если комната большая, то два примерно одинаковых контура. При таком раскладе можно установить систему управления климат-контролем. И задавать температуру в зависимости от суток (например) в разных комнатах. Сделать хорошую балансировку можно и с разными по длине контурами. Для этого следует приобрести коллектора с расходомерами.

Длина трубы в контуре должна быть до 100 м.п. площадь при шаге 150 мм получается около 15 м.кв. Лучший способ укладки трубы — улитка. Так более равномерно будет распределяться тепло. Об этом можно почитать здесь.

Если деньги позволяют сразу приобрести коллекторы, то прессуем трубы и заливаем их под давлением. Нет — льём надеясь, что никто не пробил их))).

При опресовке труб из сшитого полиэтилена помним, что трубы очень сильно тянутся и поэтому давление стабилизируется только через несколько часов. Все это время подкачиваем давление, оно будет постоянно падать. Накачиваем, закрываем краны, следим за манометрами.

Трубу следует выбрать из сшитого полиэтилена. Лучшим решение будет конечно же рехау (здесь все о разновидности труб rehau). Или использовать аналог (здесь все об аналогах трубы rehau).

УШП фундамент: технология изготовления конструкции

Что это такое?

УШП-фундамент представляет собой монолитное основание, выложенное из шведских плит, имеющих утепление по всей площади и периметру подошвы. Такой фундамент является готовым черновым полом для первого этажа, в него, помимо коммуникаций, можно также встраивать систему подогрева.

Закладку плит выполняют неглубоко, так как в их состав входит качественный утеплитель – пенополистирол, который надежно защищает основание снизу от промерзания. Кроме этого, строительный материал содержит частицы графита, которые делают плиты прочными и устойчивыми к силовым нагрузкам и воздействию солнечных лучей

Также стоит отметить, что УШП-фундамент никогда не дает усадки – это очень важно при строительстве зданий на участках с проблемным грунтом

УШП фундамент: технология изготовления конструкцииУШП фундамент: технология изготовления конструкции

Шведские плиты отличаются от обычных многослойных конструкций тем, что существенно снижают затраты на возведение основания. Такие элементы могут применяться, например, в домах, размещенных в зонах с суровыми климатическими условиями, где наблюдается низкий температурный режим и повышенная влажность почвы в весенний и осенний период, ведь эти фундаменты устойчивы к морозу и защищают строение от тепловых потерь.

Также они идеально подходят и для зданий, в которых планируется нетрадиционное отопление с применением водяного обогрева. Тепловые магистрали устанавливают непосредственно внутри плит, и они передают тепловую энергию от носителя на всю поверхность основания.

УШП фундамент: технология изготовления конструкцииУШП фундамент: технология изготовления конструкции

Когда постройка осуществляется на проблемной почве, то это тоже повод для использования УШП-технологии. Благодаря многослойной конструкции, которая дополнительно усилена прочной арматурой и залита бетоном, основание получается надежным и позволяет сооружать дома на грунте с повышенной концентрацией торфа, глины и песка.

Для строительства многоэтажных зданий, высота которых превышает 9 м, эти плиты также являются незаменимым элементом. УШП-плиты обеспечивают устойчивость каркасов, а также укрепляют бревенчатые срубы и строения из пустотелых панелей.

УШП фундамент: технология изготовления конструкцииУШП фундамент: технология изготовления конструкции

Утепленная шведская плита — основные преимущества и слабые стороны

Опыт эксплуатации в Швеции плитного фундамента подтверждает, что шведская теплая плита объединяет в себе инновационные технические решения, направленные на энергосбережение. УШП плита широко используется за рубежом и постепенно внедряется нашими строителями.

УШП фундамент: технология изготовления конструкцииХарактерной особенностью технологии шведской плиты является то, что шведскими производителями под эту технологию уже просчитаны всевозможные варианты устройства фундамента в зависимости от типа грунтов

Постоянно увеличивается количество сторонников новой фундаментной основы благодаря ее преимуществам:

  • сокращенная продолжительность строительных мероприятий. Необходимые инженерные коммуникации укладываются одновременно с сооружением фундаментной основы;
  • отсутствие неровностей на бетонной поверхности. Шлифование чернового пола на завершающем этапе строительства позволяет укладывать на бетон напольное покрытие;
  • предотвращение деформации почвы под фундаментом при замерзании. Теплоизолированный фундамент минимизирует вероятность деформации грунта при отрицательной температуре;
  • возможность строительства утепленного основания без применения специальной техники. Отсутствие необходимости использования грузоподъемных устройств снижает объем затрат;
  • инновационная конструкция многослойного фундамента. Магистрали отопительного контура размещены в бетонной основе, что позволяет избежать дополнительных мероприятий по их прокладке;
  • возможность использования УШП плиты для постройки домов на различных почвах. Цельный фундамент, при сооружении которого используется арматура, позволяет осуществлять строительство объектов на проблемных грунтах;
  • равномерное повышение температуры бетонной основы при нагреве. Обеспечивается соблюдением технологии укладки отопительных магистралей;
  • поддержание комфортной температуры. Благодаря повышенному коэффициенту полезного действия отопительной системы и процессам конвективного теплообмена легко поддерживать требуемый микроклимат;
  • уменьшение влажности воздуха. Независимо от концентрации влаги в грунте исключается образование сырости, плесени и грибка внутри помещения.

УШП фундамент: технология изготовления конструкцииТехнология «шведской плиты» объединяет в себе устройство утепленной монолитной фундаментной плиты и возможность прокладки коммуникаций, включая систему водяного подогрева пола

Шведская теплая плита под воздействием усилий от веса здания не растрескивается и надежно утепляет помещение. Одновременно с преимуществами, УШП плита имеет следующие недостатки:

  • трудоемкость выполнения ремонтных мероприятий, связанная со сложностью доступа к забетонированным коммуникациям;
  • недостаточно высокая долговечность шведской плиты, обусловленная ограниченной продолжительностью эксплуатации теплоизолятора;
  • невозможность обустройства подвального помещения;
  • необходимость квалифицированного выполнения теплотехнических расчетов, так как от характеристик и размера утеплителя зависит толщина шведской плиты;
  • увеличенная сметная стоимость работ, связанная с выполнением специальных тепловых и прочностных расчетов;
  • невозможность обустройства теплоизолированной фундаментной плиты в условиях наклонного рельефа.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
