Подготовка к укладке столбчатого фундамента
- Изначально очищают площадку от всего мусора. С поверхности убирают растительный слой на 2-5 м в стороны от места работ.
- Затем выполняют планировку участка, при которой убирают все кочки и бугры, а ямы засыпают грунтом. Горизонтальность площадки контролируют строительным уровнем, который укладывают на доску длиной 2-2,5 м.
- Ямы для столбов роют по осям на глубину 20-40 см глубже заложения фундамента и шириной на 10-15 см шире фундамента с каждой стороны. Глубина ям – 1-1,5 метра, диаметр их должен быть на 15-20 см превышающим диаметр столбов или их диагональ (для столбов с прямоугольным сечением).
- В яму укладывают 3-4 вертикальных арматурных стержня диаметром 10-18 мм, скрепленных между собой через 25-30 см по высоте. Арматурные стержни должны быть немного короче столба, иначе незащищенная бетоном арматура будет подвержена коррозии.
- Заливка опалубки бетонным раствором производится послойно, с уплотнением каждого слоя деревянной трамбовкой. При бетонировании опалубка должна быть обязательно смочена водой.
- На заключительном этапе к столбам крепятся горизонтальные лаги.
Итак, вы смогли подробно ознакомиться с типами фундаментов под забор. Выбор за вами! Однако, наверное, каждый человек хочет, чтобы то, что он делает для себя, было качественно, надежно и на века. Так и с забором. Чтобы он долго служил, не косился под влиянием неблагоприятных условий окружающей среды, необходимо выбирать добротное основание для вашего забора. Ведь, фундамент – это основа, начало “жизни” забора.
Проектирование веранды
Первый этап любого строительства — это создание проекта; немаловажной эта стадия является и при возведении такой относительно простой конструкции, как терраса. Составить подробный план строительства можно и самостоятельно, используя различное программное обеспечение
Однако, если у вас нет специального образования, лучше обратиться в проектную контору за профессиональной помощью.
План стен и перегородок первого этажа
Проектирование можно подразделить на несколько отдельных этапов.
Выбор типа веранды
Веранда, пристроенная к дому, может иметь самый разный вид. Все подобные конструкции можно разделить на два типа:
- открытые — имеют декоративное назначение, огораживаются простыми перилами без защиты от ветра и погодных условий;
- закрытые — могут считаться полноценной частью жилой площади, так как имеют либо плотную защиту из стекла или поликарбоната, либо настоящие стены.
Выбрать можно любой вариант — главное, чтобы терраса органично вписывалась в общий экстерьер дома, стала логическим его продолжением.
Разнится также форма постройки. Самый простой и доступный вариант — это обычная прямоугольная веранда. Более сложной будет закругленная, изогнутая конструкция. Можно также пристраивать к дому многоугольные террасы, идущие вдоль одной или нескольких стен или даже формирующие целый пояс вокруг всего дома. Совсем не обязательно строить веранду около входной двери, хоть это и кажется самым очевидным решением.
Выбор материала
Как правило, веранда строится из того же материала, из которого сделан дом: к кирпичному строению пристраивается терраса из кирпича, к деревянному дому лучше пристроить веранду из бревна или бруса. Однако полагаться на одно лишь соответствие дизайна не стоит. Другим важным критерием при работе, является то, насколько сложным будет строительство веранды.
Проще всего возвести веранду из дерева — сделанный из него объект легко поддается обработке, материал позволяет без труда реализовать множество дизайнерских идей. Также просто и недорого можно создать конструкцию из современных материалов: ДПК, ПВХ, поликарбоната. Для пристраивания бетонной или металлической веранды к дому, скорее всего, понадобится помощь специалистов разного профиля.
Анализ строительной площадки
Одна из самых важных задач при проектировании террасы — это изучение технических нюансов и приведение характеристик будущей постройки в соответствие с условиями местности. На качество и долговечность конструкции повлияет несколько факторов:
- тип грунта;
- состояние стены здания, к которой планируется пристраивать веранду;
- климатические условия в регионе.
Типы и виды фундамента для строений из дерева
Типы и виды фундамента
На данный момент выделяются следующие типы фундаментов для деревянного дома:
- ленточный;
- столбчатый;
- свайный;
- плитный.

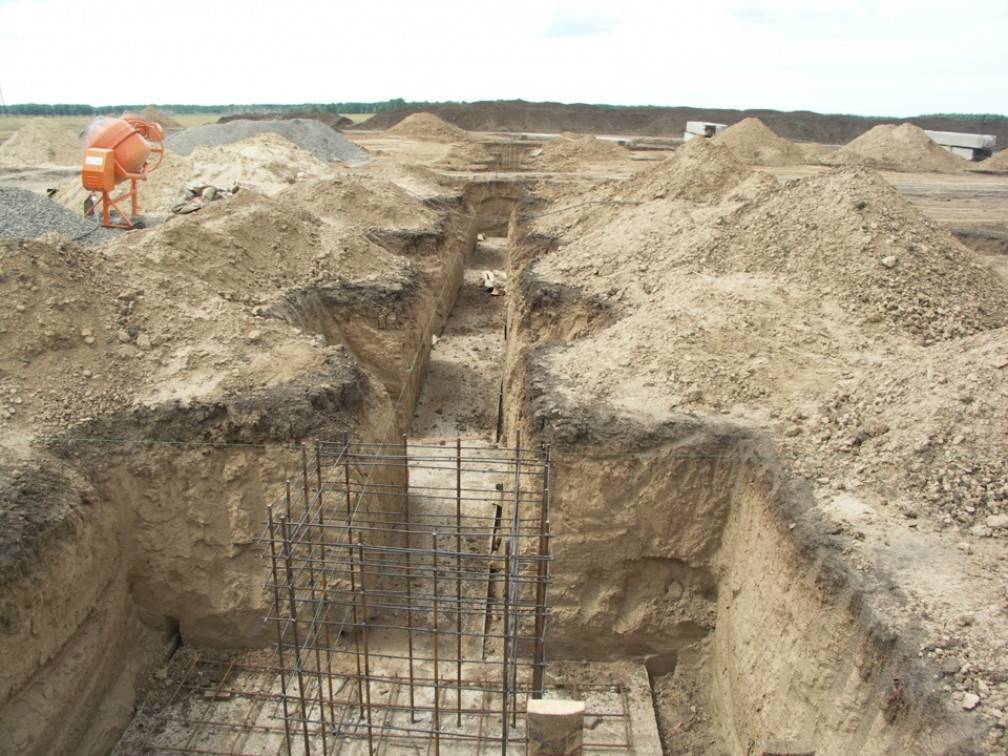

Ленточный фундамент
Ленточный фундамент
Ленточная конструкция является самой широко распространенной на сегодняшний день. Ее можно разделить на следующие группы:
- Заглубленная.
- Мелкозаглубленная.
- Незаглубленная.
Возведение заглубленного ленточного фундамента актуально в том случае, если глубина промерзания грунта значительна, грунтовые воды находятся очень близко к поверхности или строение будет иметь подвал, цокольный этаж или гараж.
Мелкозаглубленная конструкция лучше всего подходит именно для домов из дерева. Это объясняется тем, что вес таких строений гораздом меньше, чем кирпичных. Высота для деревянного дома над землей варьируется в диапазоне от тридцати до пятидесяти сантиметров. По этой причине он используется в тех ситуациях, когда требуется сэкономить на фундаменте без потери его качества.
Незаглубленный фундамент подходит для небольших деревянных построек или те, которые необходимы только на время.
Процесс возведения ленточного фундамента можно представить в виде следующих этапов:
- Рытье котлована. Значение глубины фундамента деревянного дома в обязательном порядке должно быть больше, чем значение глубины промерзания грунта (примерно на двадцать сантиметров). Что же касается ширины котлована, то это значение равно ширине фундамента, к которой добавлено полметра для опалубки и удобства работы.
- Создание подушки из песка и цемента. На дно котлована помещается смесь песка и цемента. Толщина слоя должна составлять не менее пятнадцати сантиметров, а лучше – двадцати сантиметров. Смесь необходимо уплотнить: для этого она сначала поливается обычной водой, а затем утрамбовывается. Предназначение песчано-цементной подушки – снижение нагрузки на конструкцию.
- Создание опалубки. Чтобы поверхность конструкции была максимально ровной, сбивать опалубку нужно с внутренней стороны, а гвозди вбивать с внешней. При следовании этому совету также облегчится демонтаж опалубки.
- Установка распорок.
- Укладка арматуры. Соединять элементы между собой посредством сварки нельзя ни в коем случае: можно пользоваться только проволокой.
- Прокладка труб. Они необходимы для коммуникаций.
- Заливка бетона.
Столбчатый фундамент
Столбчатый фундамент
Эта конструкция подходит для почвы с серьезной глубиной промерзания, которая в то же время регулярно вспучивается. Также этот фундамент может быть применен на неровной местности.
Устройство столбчатой конструкции предполагает применение блоков из бетона, кирпичей и асбестовых труб. Поэтому он не подходит для строений с подвалом или цокольным этажом.
Технология возведения столбчатого фундамента выглядит следующим образом:
- Определяется место, на котором будут установлены столбы. Несмотря на то, что расстояние между ними определяется размером дома, оно не должно быть меньше полутора метров.
- Установка столбов. Они углубляются в грунт ориентировочно на 50 – 70 см. При этом под каждым из них должна быть изготовлена песчано-цементная подушка.
Свайный фундамент
Свайный фундамент
Такие дома строятся на территориях с неровным рельефом или в том случае, если почва неустойчива. Также он подходит в ситуации, когда уровень залегания грунтовых вод высок или часто меняется.
Свайная конструкция устраивается практически также, как столбчатая. Единственным отличием является то, что элементы в этом случае не просто углубляются в землю, а ввинчиваются. Это возможно благодаря тому, что на конце каждой сваи имеется бур.
Плитный фундамент
Плитный фундамент
Плитный фундамент незаменим при подвижном грунте. Устройство этого фундамента предполагает изготовление монолитной плиты из бетона с армированием. Ее площадь в точности соответствует площади дома. Одним из плюсов такой плиты является то, что она подвижна, благодаря чему дом при движении грунта не повреждается.
Плитный фундамент возводится следующим образом:
- Сначала вырывается котлован. Так как он будет большого размера, то, скорее всего, без привлечения спецтехники обойтись не получится.
- Создание подушки из цемента и песка.
- Укладка арматуры.
- Заливка бетоном.
Устройство плитного фундамента – задача не из легких. Главная трудность этой работы заключается в достижении равномерного высыхания бетона по всей поверхности плиты. Поэтому, если плиточный фундамент – единственно возможный вариант, то лучше всего обратиться за помощью к специалисту.
Конструктивные особенности
Столбчато-ленточный фундамент представляет собой основу для зданий, в которой подземная часть обустроена по типу столбчатой конструкции. А надземная – по типу ленточного. Ленточная часть опирается на железобетонные столбы.
Столбы устанавливаются ниже уровня промерзания на песчаную подушку. Ленточное основание возводится при помощи армирующего каркаса залитого бетоном.
Применяется такая конструкция при строительстве легких каркасных или деревянных зданий на сложном грунте:
- рыхлом;
- подвижном;
- рельефном;
- пучинистом.
Преимущества:
-
простота в выполнении;
- минимум земельных работ;
- возможность строить дома на участках с сильно выраженным рельефом;
- высокая теплоизоляция за счет отдаления пола здания от почвы;
- повышенная устойчивость и прочность конструкции;
- такой фундамент обеспечивает защиту от повреждения здания при подвижках грунта и вибрационных воздействиях.
Недостатки:
- при данном варианте фундамента невозможно построить дом с подвалом;
- сложность проектирования (нужно заказывать проект).
Общие правила устройства фундаментной подушки
Для чего необходим этот элемент, мы выяснили. Теперь рассмотрим основные правила строительства, с чего следует начать, чтобы возвести надежную основу для несущей конструкции.
Укладка материалов выполняется послойно, с периодическим уплотнением. Для ручной трамбовки устраивают слои в пять – десять сантиметров, при использовании виброплит этот показатель на пять сантиметров увеличивается.
Многих интересует вопрос, зачем закладывать подушку под всем фундаментныам основанием. Данная мера позволит обеспечить равномерность осадки здания.
Размеры ширины подушек по отношению к аналогичному значению ленточного фундамента делаются больше на тридцать сантиметров.
Вариации основания из столбов
Каким будет столбчатый фундамент, решают, опираясь на количество финансов и умения самостоятельно заниматься строительством.

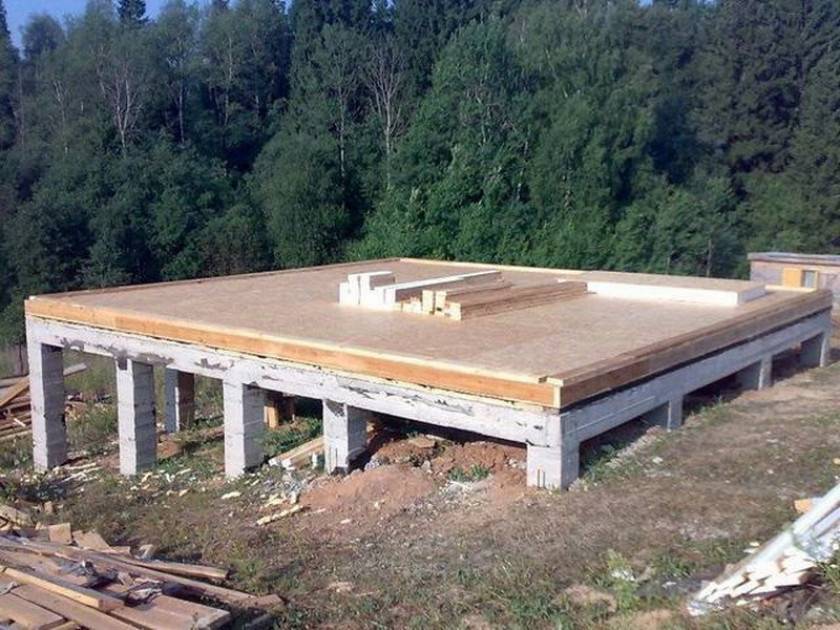

Блочные опоры
Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.
Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала
В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.
Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники
Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.
Кирпичные столбы
Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.
Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен
Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.
Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича
Главные столбы фундаментат (опоры, стоящие в углах внешних стен и в местах пересечения внутренних перегородок) принято изготавливать в 2 или 2,5 кирпича. В остальных случаях столбы разрешается выполнять в полтора кирпича и расставлять на расстоянии полутора или двух метров друг от друга.
«Ножки» из дерева
Основание из деревянных «ножек» – самый экономичный вариант. Брёвна, подходящие для фундамента, несложно срубить и обработать своими силами.
Деревянные столбы предназначены только для самых лёгких временных построек, так как под чрезмерным давлением они могу сломаться
Лучшее сырьё для создания деревянных опор — это древесина сосны, дуба или лиственницы. «Стержни» вырезают из комлевой части бревна с диаметром от 2 до 40 см. Ставя в ямы, столбы из древесины закрепляют по бокам кирпичами, камнями или утрамбованной насыпью щебня.
Иногда деревянные опоры фиксируют на месте бетонным раствором. При этом столбы погружают в жидкий бетон на 10 см. Другим хорошим фиксатором для опор из древесины может выступать крестовина, сделанная из двух пластин длиной 0, 8 метра, скомпонованных в положении крест-накрест.
Для надёжного закрепления столба в грунте используют крестовину и укосины
Деревянные опоры полагается особым образом защищать от гниения. Сначала их покрывают глиной так, чтобы образовался слой толщиной 1 см, затем обжигают раскалёнными углями. Последнюю задачу выполняют неспешно, следя за тем, чтобы обуглилось буквально 1, 5 см древесины. Обожжённые столбы обрабатывают подогретым битумом или гудроном и сушат.
Под наружные стены деревянные опоры погружают в землю на глубину от 70 до 120 см. А столбы для поддержки перегородок внутри дома ставят на глубину в 50 см.
Основные столбы деревянного фундамента полагается погружать на глубину в 70–120 см

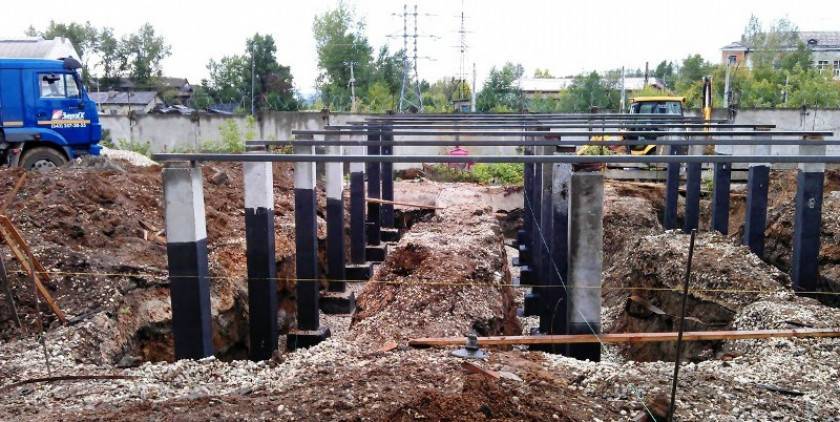

Монолит
Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.
Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями
Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

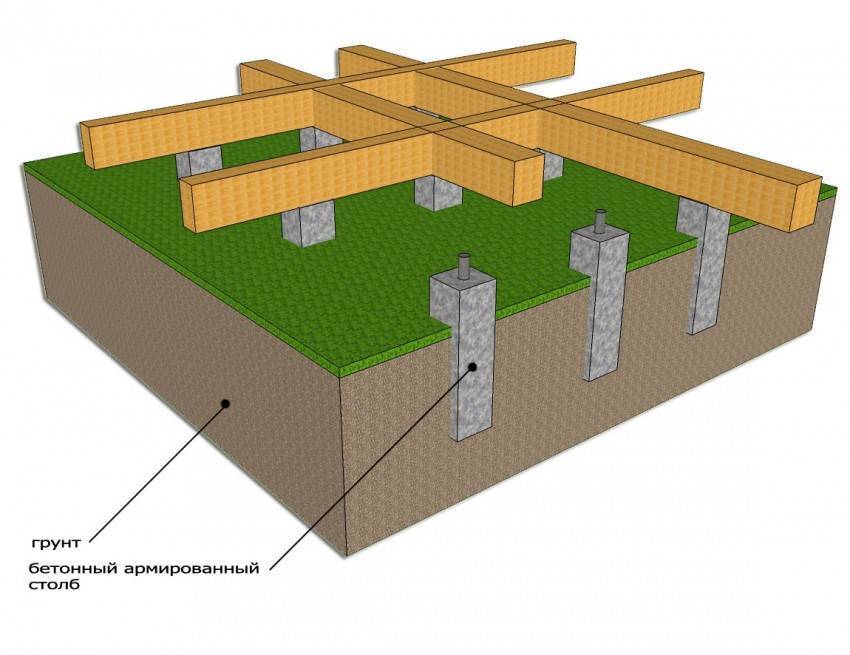

Общее описание столбчатого фундамента
Img by denisbin – flickr

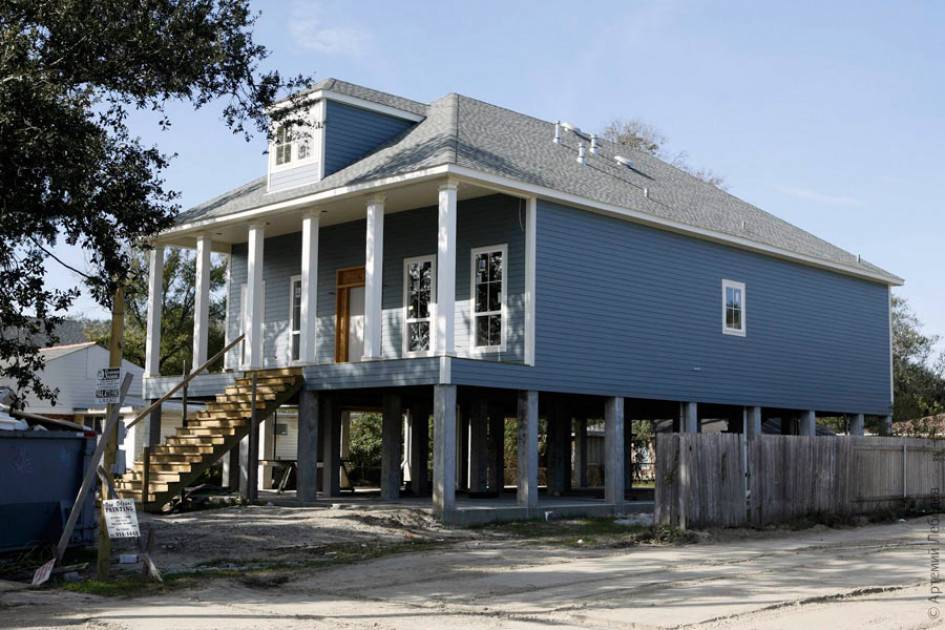

Столбчатый фундамент представляет собой систему столбов – опор, которые располагаются в строго определенном расчетным путем порядке.
Этот вид фундамента целесообразно использовать при возведении относительно небольших легких зданий без подвалов, имеющих, как правило, не более двух этажей, а также различных построек для хозяйственных нужд и легких конструкций каркасного типа.
При наличии на Вашем участке следующих условий не рекомендуется возводить столбчатый фундамент, лучше выбрать другой способ устройства основания здания:
- Грунт на участке отличается подвижностью в горизонтальной плоскости. Устранить влияние этого фактора можно с помощью устройства более мощных ростверков (об этом ниже), но такие работы увеличат общую трудоемкость процесса и поднимут расходы на материалы.
- Требуется возведение дома массивной конструкции: со стенами из железобетона или кирпича.
- Наличие слабонесущих грунтов (глина, торф, насыщенные водой или просадочные породы);
- Значительный перепад высот на участке, отведенном под строительство, составляющий более 2-х метров.
К преимуществам столбчатого фундамента относятся относительно невысокая трудоемкость его обустройства и отсутствие необходимости проведения земляных работ в значительных объемах, что позволяет уменьшить затраты на строительные работы и материалы. Стоимость его возведения по сравнению с ленточным будет меньше на 30—50%.
На срок службы столбчатого фундамента влияет вид материала, который используется для изготовления опор, и он в среднем составляет:
- для деревянных столбов — в зависимости от породы древесины от 7 до 15 лет без дополнительной обработки и от 10 до 30 лет при использовании обжига или специальных составов;
- для столбов из красного кирпича — до 40 лет;
- бутовых или бетонных опор — 50—80 лет;
- монолитных бетонных столбов с армирующей обвязкой — до 150 лет.
Однако приведенные цифры достаточно условны, так как необходимо учитывать еще множество факторов, влияющих на долговечность столбчатого фундамента. Прежде всего — это качество применяемых материалов, характеристики бетонов и растворов, используемых для выполнения кладки, и правильное гидроизолирование опор.
Столбчатый фундамент своими руками: пошаговая инструкция
Чтобы сделать качественный столбчатый фундамент своими руками, нужно знать пошаговую инструкцию. Только при условии соблюдения всех технологических моментов вы сможете построить действительно надежное и долговечное основание для определенного строения.
Столбчатый незаглубленный фундамент
Подобный тип основания сооружается на непучинистых и слабопучинистых почвах. Фундамент можно сооружать из различных материалов (бетон, бутобетон, кирпич), но обычно применяются бетонные блоки размерами 400×200×200 мм. Оптимальный шаг между отдельными опорами составляет 1,5-2,5 м.
Рисунок 9. Конструктивная схема незаглубленного столбчатого фундамента из бетонных блоков
Пошаговая инструкция по устройству:
- Подготовительные работы – очистка площадки и разметка расположения столбов.
- Снятие верхнего слоя почвы и устройство песчаной подушки толщиной не менее 150 мм с последующим тщательным уплотнением.
- Кладка столбов – каждая опора выкладывается минимум в 2 ряда из 4 блоков с обеспечением их перевязки между собой. Для этого применяется стандартный цементно-песчаный раствор. Открытую часть столбов дополнительно рекомендуется оштукатурить.
- Гидроизоляционные работы – горизонтальная поверхность опорных столбов (где они будут соприкасаться с обвязкой) обязательно гидроизолируется с использованием рулонных или обмазочных материалов.
Техника устройства рассмотрена в следующем видео:
Мелкозаглубленный столбчатый фундамент
Основания этого типа чаще сооружаются с использованием труб (асбестоцементных, пластиковых канализационных, металлических) в качестве несъемной опалубки. Основную нагрузку будет воспринимать железобетонный столб, поэтому материал несъемной опалубки особой роли не играет.
А вот диаметр труб нужно подбирать уже с учетом предполагаемых нагрузок:
- для небольших строений типа беседок, террас будет достаточно сечения 100 мм;
- для более тяжелых построек (дома из бревна и бруса) нужны трубы диаметром 250-300 мм.
Рисунок 10. Применение пластиковых канализационных труб в качестве несъемной опалубки для столбчатого основания
Общая последовательность действий при сооружении:
- Подготовка площадки – очистка, снятие верхнего слоя почвы, выравнивание и разметка.
- Бурение отверстий – удобно использовать ручной бур для этих целей. Глубину нужно обеспечить примерно на 200 мм больше расчетной для обустройства песчаной подушки.
- Создание песчаной подушки – для лучшего уплотнения песок смачивается водой и тщательно трамбуется.
- Настил рубероида на дно песчаной подушки во избежание впитывания цементного молочка из бетонной смеси.
- Монтаж труб в отверстия – после установки они выставляются по уровню и распираются деревянными колышками между стенками скважины. При использовании асбестоцементных изделий перед установкой их рекомендуется дополнительно обработать битумной мастикой.
- Армирование конструкции – для этого применяется рифленая арматура сечением 12-16 мм для вертикальной установки и 6-10 мм для связывания вертикальных прутков между собой в единый каркас.
- Заливка бетона примерно на половину трубы или 400-500 мм с последующим ее подъемом на 150-200 мм для создания подобия подошвы в нижней части столбов, которая будет более эффективно противостоять пучению, чем обычные опоры.
- Бетонирование труб до верха.
Рисунок 11. Устройство столбчатого фундамента из асбестоцементных труб
Продолжать строительство можно после набора бетоном проектной прочности – т.е. примерно через 2-3 недели после заливки.
В следующем видеоматериале показан процесс бетонирования столбов с применением пластиковых труб для последующего строительства веранды:

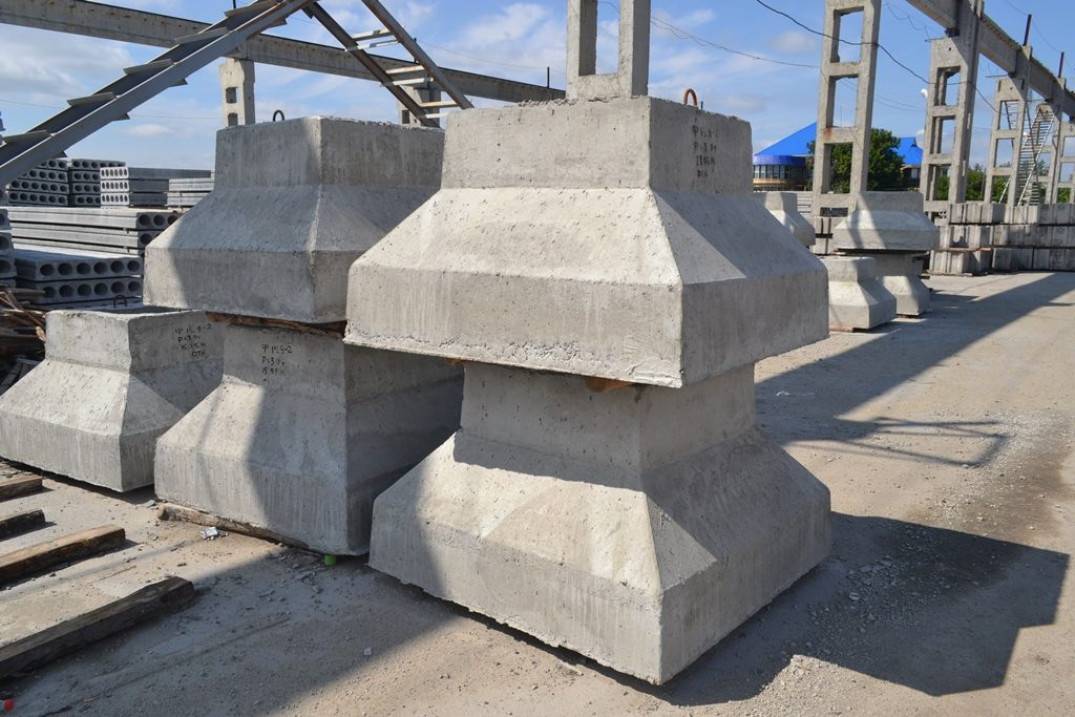

Фундамент стаканного типа – его особенности, преимущества и сфера применения
Стаканный фундамент предназначен для равномерного распределения большого веса постройки в точке опоры. Используют его при строительстве зданий и сооружений с опорой на колонны. Таким образом, такой фундамент подходит для:
- коровников, птичников, конюшен и других животноводческих объектов;
- ангаров, складов и торговых помещений;
- развлекательных и спортивных учреждений;
- сотовых вышек и линий электропередач;
- подземных паркингов и гаражей.
При этом колонны могут быть как железобетонные, так и металлические.
В первом случае колонна вставляется в специальную нишу и заливается бетонным раствором, во втором – фиксируется за предварительно вмурованные в фундаментный блок анкеры.
Плюсы и минусы стаканного фундамента
Этот тип фундамента характеризуется несомненными преимуществами:
- высокая прочность фундамента, позволяющая выдерживать повышенные нагрузки;
- широкий спектр применения – от многоярусных подземных гаражей до машинных залов в атомной энергетике;
- возможность строить длинные каркасные здания на сыпучей почве склонной к расслоениям в горизонтальной плоскости;
- обеспечение надежности строений в сейсмически активных зонах;
- сокращение земляных работ – в зависимости от проекта, котлованы выкапываются только по контуру опор или, в некоторых случаях, дополнительно по периметру здания.
Важно помнить, что преимущества использования основания стаканного типа проявляются только при соблюдении всех строительных стандартов и нормативов:
Недостатки у подобного типа фундамента тоже есть:
- не подходит для пучинистых и болотистых почв – только для плотных грунтов с глубоким заложением грунтовых вод;
- использование тяжелой техники – без стрелового крана и экскаватора не обойтись;
- высокая цена – в основном, за счет аренды техники;
- скорость возведения – для заливки и застывания монолитных стаканов на месте понадобится около двух месяцев, изготовление же заводских блоков занимает месяц, а их установка еще неделю.
Конечно, выглядят заводские «стаканы» лучше, а если заказывать их заранее, то собрать весь фундамент можно за две недели.
Но с доставкой тяжелых железобетонных блоков могут быть проблемы, так что нужно предварительно озаботиться засыпкой подъездных путей щебенкой. Иначе после дождей фуры могут не доехать.
Можно ли использовать в частном строительстве?
Как уже упоминалось, для строительства загородного дома такой фундамент не подходит – из-за дороговизны. Но если заливать «стаканы» небольшого размера сразу же на месте, можно добиться существенной экономии благодаря сокращению затрат на материалы. К тому же не понадобится кран, так как колонны тоже можно делать монолитными, а котлованы небольшой глубины легко выкапываются вручную.
Несомненное преимущество фундамента стаканного типа в частном строительстве – возможность строить на участках с большим перепадом высоты без выравнивания площадки. И, в отличие от фундамента из свай, такое основание подходит для грунтов без боковой поддержки – песчаных и супесчаных.
Если же по периметру между колоннами залить ленту, можно обустроить полноценный цокольный этаж.
Заключение
Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).
Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.
