Дренажные трубы для отвода грунтовых вод: полная классификация изделий

Диаметры дренажных деталей

Выбор диаметра трубы — важнейший шаг в проектировании дренажной системы.

Для отводов значительного объема воды понадобятся изделия большого диаметра (не менее 300-400мм). Для бытовых нужд хватит 200мм. Чаще всего используется труба с типоразмером 110мм. Для расчета нужного диаметра необходимо учитывать степень увлажнения грунта, коэффициент фильтрации, промерзаемость, объем притока и другие особенности местности (указываются в соответствующих справочниках).

Дренирующие конструкции обладают разным диаметром — от 50 миллиметров до 425. Это дает возможность обустраивать осушающие сети разной производительности. Для отвода значительных объемов воды необходима сеть большого сечения —30-40 см.

Для бытовых сетей в большинстве случаев хватает изделий с проходом до 20 см. Наиболее востребованы на участках дрены сечением 11 см.

Чтобы вычислить диаметр сети необходимо принять во внимание особенности участка:

  1. Уровень увлажнения и вид почвы.
  2. Коэффициент фильтрации.
  3. Глубину промерзания грунта.
  4. Размеры притока воды и т.д.

Когда необходимо дренировать подворье площадью до 400 м² хватит труб сечением 11 см. Изделия такого же размера укладываются и для осушения фундамента здания. Радиус отведения грунтовой воды трубой сечением 11 см составляет 5 метров.

Смотреть видео

ТБД (трубы большого диаметра) диаметром 31,5 и 42,5 см являются шахтными и используются в большинстве случаев, чтобы обустроить дренажный колодец. Такие изделия выдерживают максимальные давящие нагрузки.

Технология устройства поверхностного дренажа вокруг частного дома

Точечный дренаж

Дренажные трубы для отвода грунтовых вод: полная классификация изделий

При выборе конструкции такой дренажной системы требуется учитывать вероятность воздействия на неё нагрузок – в местах движения транспорта требуется использование моделей с повышенной прочностью.

Последовательность производства работ:

  1. В выбранных местах установки приборов копают приямки, по размеру сопоставимые с конструкцией, добавляя небольшой запас. Глубина приямков должна учитывать толщину заливаемой бетонной подушки;
  2. Заливают в приямках бетонные подушки толщиной порядка 100-120 мм.;
  3. Приямки соединяют по периметру дома трубами, уложенными в траншеи. Глубина заложения труб должна соответствовать отметке верха бетонных подушек;
  4. В приямки устанавливают дождеприёмники, соединяя их с водоотводящими трубами системы. Уклон системы труб должен превышать 0,5% (5 мм. на погонный метр длины трубы).
  5. Перед окончательной заливкой бетоном необходимо установить на дождеприёмники декоративные решётки, чтобы убедиться в уровне их расположения на 3 – 5 мм. ниже поверхности земли для наибольшей эффективности сбора атмосферных вод. Решётки обычно не требуют крепежа, а просто укладываются на принимающий воду прибор;
  6. Заливают бетонным раствором пространство между дождеприёмниками и стенками приямков.
  7. На дистанции 3-5 метров от здания выкапывают траншею длиной от четырёх метров и глубиной 0,5 – 0,7 м., дно траншеи засыпают крупнозернистым песком и тщательно трамбуют. Чем больше длина траншеи, тем эффективнее будет водоотведение из защищаемой зоны. Сверху укладывают слой геотекстиля, на него насыпается слой щебня (гравия) толщиной порядка 0,1-0,2 м. К траншее выводят и соединяют между собой трубы от точечных дождеприёмников. На гравий укладывают отверстиями вниз дренажную трубу, к ней переходниками подсоединяют трубы, ведущие от дождеприёмников. Затем сверху насыпают слой щебня слоем 0,1 м. и накрывают его геотекстилем. В заключение производят засыпку траншеи грунтом и приступают к возведению отмостки.

Линейный дренаж

Дренажные трубы для отвода грунтовых вод: полная классификация изделий

Желоба такого водоотвода отливаются из морозоустойчивого пластика или фибробетона. Они имеют высокий срок эксплуатации, обладают устойчивостью к значительным механическим воздействиям. Геометрические размеры жёлоба подбирают исходя из количества принимаемой ими воды, которое напрямую зависит от площади крыши здания.

Технология производства работ:

  1. Согласно предварительно разработанной схеме размечают на местности местоположение дождеприёмников посредством колышков и верёвки.
  2. По выполненной разметке выкапывают траншеи под водоприёмные желоба. Глубина дна траншеи определяется отталкиваясь от высоты профиля дождеприёмника + 100 мм. для заливки опорной бетонной подушки, ширина же траншеи должна примерно на 70-100 мм. превышать ширину жёлоба. При этом нельзя забывать про обеспечение должного уклона дождеприёмников и заглубление закрывающих их решёток на 3-5 мм. ниже поверхности земли.
  3. Дно траншеи тщательно выравнивают и трамбуют.
  4. Заливают бетонную подушку заданной толщины.
  5. В нижней точке периметра дренажа вокруг дома устанавливают пескоприёмник (пескоуловитель), контролируя правильность его установки строительным уровнем. От пескоуловителя заглублёнными в земле трубами вода отводится в существующую канализацию или за пределы участка.
  6. Монтируют желоба дренажной системы, соединяя их пазы между собой. Не лишним будет заделать стыки соединения герметиком.
  7. Переходными муфтами производят подсоединение желобов с пескоуловителем, для этого в его корпусе присутствуют заглушенные отверстия или предусмотренные для их устройства места.
  8. После контроля уклона и качества укладки, желоба по бокам заливают бетонным раствором. Перед заливкой следует одеть на желоба декоративные решётки для предотвращения деформаций из-за давления на стенки бетонной смеси.
  9. Производят засыпку пазух траншеи грунтом.

Такой дренаж вокруг дома в процессе эксплуатации требует периодической очистки дождеприёмников и решёток по мере засорения. В зависимости от количества осадков процедуру очистки рекомендуется проводить раз в две-три недели.

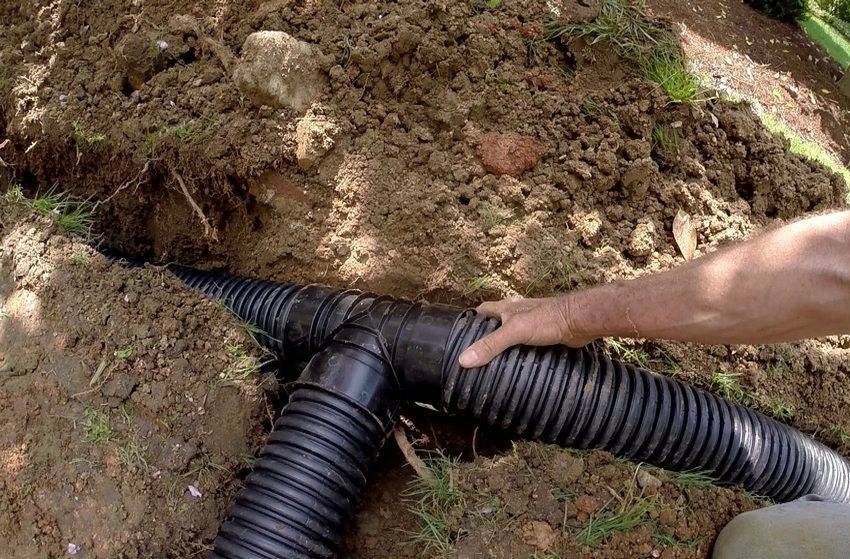

Как правильно укладывать трубы?

Правильная инструкция по укладке дренажных труб позволит создать водоотвод, который много лет будет заботиться о приусадебном участке.

  1. Для начала необходимо вырыть траншею на глубину около одного метра. Ширина дна в пределах 40 сантиметров. Кверху ров должен расширяться. Чтобы предотвратить замерзание системы при больших морозах, лучше прокладывать трубы ниже уровня промерзания почвы. Траншея делается под укосом. Чтобы понять, какой уклон должен быть у дренажной трубы, следует ориентироваться на место водосбора. Но на всем протяжении одной ветки системы он должен быть в пределах трех градусов.
  2. Перед тем как класть трубы, можно сделать отмостку от фундамента дома к дренажу под маленьким наклоном. Это позволит дождевой воде свободно стекать в водосбор.
  3. После этого в канаву насыпается слой песка толщиной около пятнадцати сантиметров. Поверх него шар щебня около двадцати сантиметров.
  4. На такое основание и укладываются пластиковые трубы, обернутые в геотекстиль. Таким материалом зачастую служит строительный флизелин. Он имеет очень хорошую водопроницаемость. Если дренаж делается на глинистой почве, пластиковые трубы оборачивают в объемный фильтр из кокосового волокна. Для супесей и суглинков используется нетканый или иглопробивной фильтрующий текстиль. На песчаных почвах лучшим вариантом будет тонкий материал типа стеклохолст.

  5. Для того чтобы предотвратить заиливание дренажной системы, геоматериал укладывают дополнительно между шарами песка и щебня, по бокам. Это более затратно, но увеличивает время эксплуатации технологии.
  6. Отрезать необходимую длину трубы можно обычным монтажным ножом. Каждая часть присоединяется при помощи специальной муфты. Для дополнительной прочности можно использовать специальный сварочный аппарат.
  7. Трубы нужно укладывать под наклоном. Скос трубы, в первую очередь, зависит от ее размера. Если отверстие слишком большое, вода будет протекать очень быстро. Как следствие на дне будут оставаться илистые наносы. В результате придется часто чистить всю систему. Если сделать уклон недостаточным, вода будет застаиваться. Это приведет к тому, что трубы переполнятся и перестанут осушать участок. Иными словами, чем меньше диаметр трубы, тем больше надо делать ее наклон. Для приусадебного участка приемлемым считается наклон не более трех миллиметров на метр длины, если нет каких-либо особенностей рельефа.
  8. При укладке дренажных труб следует правильно рассчитать расстояние между ними. Шаг расположения напрямую зависит от типа почвы. Если работы производятся на тяжелых грунтах, например, глинистых или суглинистых, трубы нужно укладывать чаще, на расстоянии от 5 до 15 метров. На песчаных и супесчаных грунтах достаточный шаг в пределах 25–30 метров. В среднем один метр дренажной трубы осушает территорию площадью около пятнадцати квадратных метров.

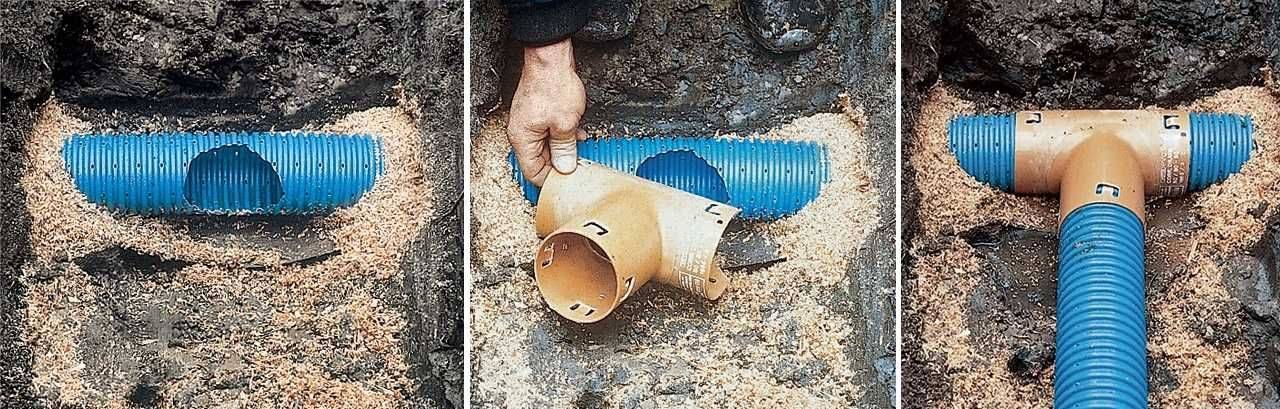

  9. В тех местах, где ров поворачивается или меняется его наклон, следует самостоятельно сделать смотровые колодцы. Их обустраивают из бетонных или пластиковых колец диаметром около 50 сантиметров. Сверху их надо накрыть крышками или похожим материалом. Такие манипуляции требуются, чтобы защитить конструкции от мусора. Эти сооружения необходимы, чтобы контролировать и периодически чистить дренажную систему.
  10. После трубы засыпают щебнем на ¼ глубины траншеи, на него песок и заканчивают работу слоем земли. Что касается щебня, то при работе лучше использовать несколько его фракций. Идеально будет, если для первого слоя будет использован крупный материал (50–70 мм), для второго шара – щебень средней величины (20–40 мм), для третьего – подойдет мелкая фракция (до 20 мм). Самый верхний слой щебня должен быть толщиной около 40 сантиметров.
  11. Вывод дренажной системы происходит в водозабор. Таким местом может служить открытый водоем или канализация. В противном случае потребуется выкапывать специальный колодец, который время от времени придется откачивать. Такой колодец стоит вырыть в самом низком участке приусадебной территории. Глубина зависит от количества воды, которая будет в него стекать. Однако меньше трех метров делать нецелесообразно. Дно следует засыпать щебенкой. А от бетонирования лучше воздержаться. Вода должна свободно просачиваться в грунт.
  12. На конце выведенной трубы монтируется обратный клапан.
Популярные статьи  Зимний курятник своими руками на 20 кур: особенности и советы по изготовлению

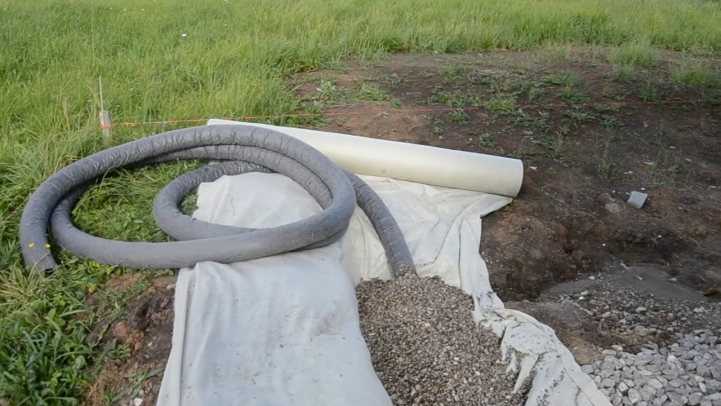

Инструмент и материалы

Перед началом монтажных работ убедитесь в том, что у вас присутствует весь необходимый строительный инструмент и материал:

  • Тачка.
  • Лопата.
  • Уровень.
  • Ножовка по металлу.
  • Трамбовка.
  • Дренажные трубы и все комплектующие, фитинги, муфты и т. п.
  • Поворотные пластиковые колодцы, предназначенные для дренажа.
  • Гравий или щебень.
  • Геотекстиль.

Отдельно следует сказать о дренажных трубах. Они имеют два вида: перфорированные и гофрированные пластиковые. Чтобы предотвратить их забивание рекомендуется использовать геотекстиль. Он будет выступать в роли своеобразного фильтра. Особенно его использование эффективно, если преобладающая почва – глина. Геотекстиль защитит систему от заиливания. Наполнитель этого материала ржаная солома и торф. Благодаря этому геотекстиль является экологически чистым и безвредным для окружающей среды. Фильтрация таким методом позволит увеличить продуктивную работу дренажной системы. Но несмотря на это, спустя некоторое время, она будет нуждаться в промывке.

Основные материалы для изготовления дренажных труб

Эксплуатационные характеристики дренов и возможная область их использования зависит от особенностей материала, используемого для их производства. Производители предлагают трубы для дренажа грунтовых вод, изготовленные из различных материалов, в том числе пластиковые. Предлагаем ознакомиться с особенностями каждого вида, чтобы был проще делать выбор во время покупки.

Дренажные трубы для отвода грунтовых вод: полная классификация изделийМатериал труб может быть различным

ПВХ

Дрены из поливинилхлорида актуальны для осушения местности. Их используют для отвода воды с поверхности дорог. Позволяют защитить фундамент строения от чрезмерной влажности. Широко используются при устройстве глубинного дренажа: изделия из ПВХ могут закладываться на глубину до 10 м. Обладают высокими прочностными характеристиками и достаточной химической стойкостью.

К недостаткам труб из поливинилхлорида стоит отнести низкую морозостойкость. Это затрудняет транспортировку дренов в зимний период. Также появляется чувствительность к ударным нагрузкам.

Дренажные трубы для отвода грунтовых вод: полная классификация изделийПример дренажной системы из ПВХ

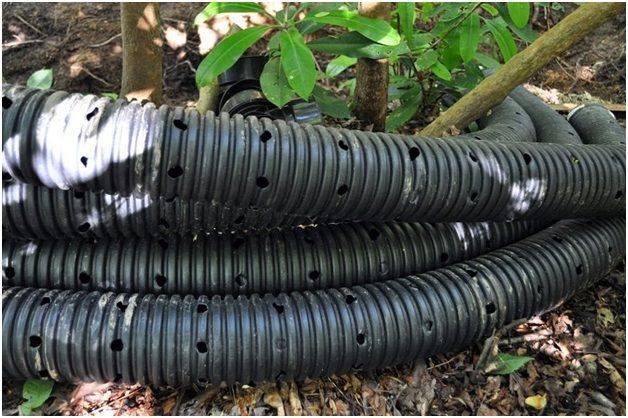

ПНД

Полиэтилен низкого давления позволяет смонтировать дренажную систему, отвечающую современным требованиям. Дрены из ПНД:

  • Способны прослужить 50 лет;
  • Обладают достаточной прочностью и эластичностью, чтобы сохранить геометрию при замерзании воды;
  • Могут быть дополнены подходящими соединительными элементами и фитингами в зависимости от особенностей формируемой системы;
  • Позволяют сформировать дренаж любой протяженности и конфигурации;
  • Отличаются хорошей пропускной способностью;
  • Представлены в широком ассортименте. Производители предлагаются изделия с полной или частичной перфорацией.

Дренажные трубы для отвода грунтовых вод: полная классификация изделийДрены из ПНД обладают высокой пропускной способностью

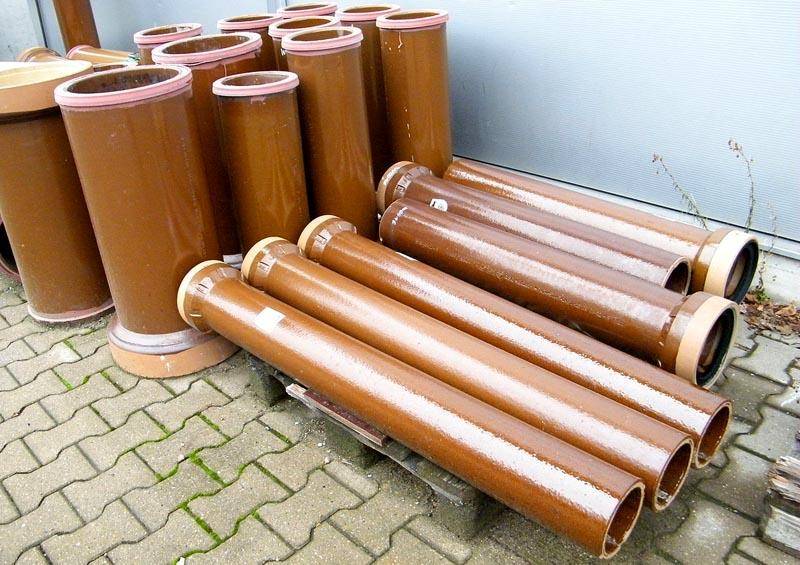

Керамические

Для производства керамических дренажных труб используют пластинчатую глину. В основу вводят некоторое количество добавок для достижения оптимальных характеристик.

Могут быть перфорированными и с рифленым наружным слоем. Благодаря наличию желобков в последнем случае повышаются поглотительные свойства дрена. Форма поперечного сечения может быть различной. Кроме цилиндрических изделий производители предлагают восьмигранные и шестигранные дрены. При этом независимо от геометрии наружной поверхности, внутренний контур всегда окружность.

Дренажные трубы для отвода грунтовых вод: полная классификация изделийИзделия из керамики используются редко

Полипропилен

Полипропиленовые дренажные отрубы достаточно популярны. Для них характерная повышенная стойкость к внешнему воздействию и продолжительный срок службы. Они способны сохранить свою геометрию при сильном напоре в системе и значительном внешнем воздействии. Небольшой вес облегчает процесс сборки и транспортировки. Гладкая внутренняя поверхность способствует хорошей очищаемости стенок и предотвращает засорение труб.

Соединение отдельных элементов осуществляется при помощи специального паяльника. Благодаря термической сварке удается сформировать монолитную конструкцию.

Дренажные трубы для отвода грунтовых вод: полная классификация изделийПолипропиленовые дрены соединяются с помощью специального оборудования

Трубы с кокосовой обмоткой

Кокосовое волокно – природный материал, обладающий хорошими фильтрующими свойствами, а потому надежно защищает систему от засора. Эластично. Не гниет. Отличается высокой устойчивостью к появлению плесени и деформации. Хорошая влагопропускающая способность гарантируется 100% отвод избытка влаги. Стандартизированные размеры делают возможным соединение дренов с трубами для отвода ливневых вод и канализации.

К недостаткам дренажных труб с кокосовой обмоткой следует отнести их достаточно высокую стоимость. Однако следует сопоставлять продолжительность эксплуатации системы и затраты на ее монтаж.

Дренажные трубы для отвода грунтовых вод: полная классификация изделийКокосовая обмотка – качественный фильтр

Хризотилцементные (асбестоцементные)

Отсутствие в составе хризолита вредных и ядовитых примесей, делает его безопасным для человека. Отличительной особенностью дренажных труб из белого асбеста является сбор избытка влаги не через функциональные отверстия, а через поры в материале. Это делает возможным устройство дренажа из асбестоцементных (хризотилцементных) труб на грунтах любого типа, в том числе с высоким уровнем минерализации. Также дрены для отвода воды из данного материала:

  • Способны долго прослужить;
  • Имеют высокую прочность. Изделия способны выдержать высокий напор и значительное механическое воздействие;
  • Легко монтируются;
  • Доступны;
  • Обладают оптимальной проходимостью.

К недостаткам следует отнести необходимость использования спецтехники при транспортировке и выполнении монтажных работ, что приводит к удорожанию системы для отвода избытка воды.

Популярные статьи  Дизельная тепловая пушка своими руками: инструкция по изготовлению самоделки

Дренажные трубы для отвода грунтовых вод: полная классификация изделийХризотилцементные работают всей поверхностью

Требования к трубам дренажа

Поскольку дренажная магистраль является одним из наиболее значимых элементов системы, к дренажным трубам предъявляются следующие требования:

  • независимо от конструкции и материала изготовления, дренажные трубы должны обеспечивать свободное прохождение стоков;
  • обладать высокой механической прочностью;
  • внутренняя поверхность труб должна иметь минимальный коэффициент трения;
  • магистральные трубопроводы должны иметь широкий диапазон рабочих температур.

Кроме того, дренаж не должен прогибаться под внешними воздействиями, будь то масса транспортируемых стоков или давление грунта.

Определение параметров дренажной канализации

Чтобы дренажный трубопровод был эффективен, важно произвести правильные расчеты его параметров. Наиболее популярной является кольцевая схема, когда каналы располагаются по периметру строений

В расчетах определяют глубину пролегания фундамента постройки и углы наклона. Для любого вида материалов, используемых в монтаже, закладку выполняют на 0,3–0,5 м глубже, чем расположена подушка фундамента строения. Рекомендуемый перепад канала в месте стока должен быть более 1% в расчете на метр трубы.

Видео описание

Подробнее о дренажных системах и правилах их монтажа смотрите на видео:

В кольцевых системах удаленность верхних частей траншей от фундамента или стен дома должна быть не менее 3 м. Бетонная отмостка вокруг стен здания – не уже 1 м.

При проведении расчетов сначала планируется самая нижняя точка системы, где будет происходить сброс воды. Отталкиваясь от полученной величины, определяют глубину прокладывания верхней части канала. Измеряют удаленность самой верхней точки от нижней и задают уклон в 1%.

Верхняя точка, как правило, располагается на уровне угла строения, а нижняя в месте установки коллекторного колодца.

Для систем, где невозможно установить колодец на нужной глубине, рекомендовано применение дренажных насосов, которые будут принудительно откачивать поступающую воду.

Схема дренажной системы с насосомИсточник kanalizaciya-expert.ru

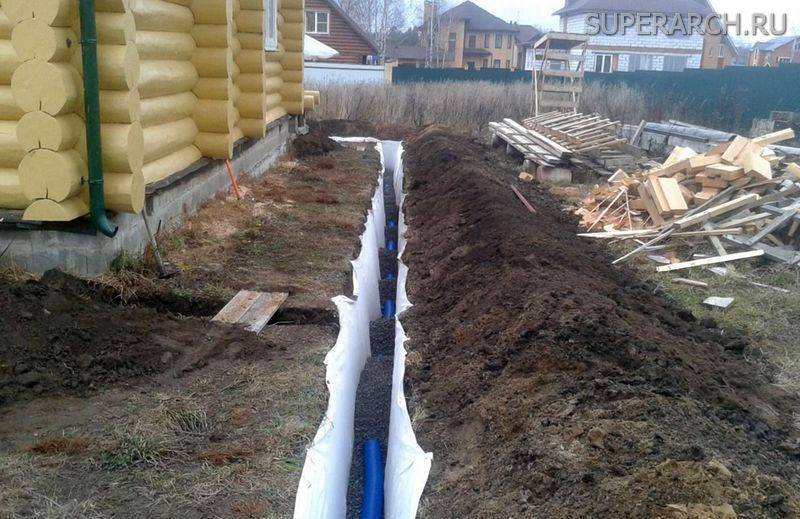

Последовательность монтажа водоотводящей сети

Работы по установке дренажной системы выполняются в следующем порядке:

  • Участок размечается, определяются местоположения водоотводящих каналов.
  • Выкапываются траншеи для труб прямоугольной либо трапециевидной формы. Их ширина должна быть на 0,4 м больше диаметра трубопровода. Удаленность траншей зависит от типа почвы.
  • Дно траншей уплотняется.
  • Вниз укладывается прослойки из песка и щебня. Толщина слоев должна быть не менее 0,2 м. Для систем, где применяют трубы без фильтров, необходима прокладка фильтрующего геотекстиля на щебневую подушку.
  • Производится нарезка труб на нужную длину и их укладка в траншеи с использованием соединительных фитингов. Частично перфорированные трубы укладываются отверстиями вниз.
  • Трубы оборачиваются геотекстилем, который фиксируется шнуром.

Укладка дренажных труб в траншеюИсточник sbagry.com

  • Концы трубопровода выводятся к смотровым колодцам, которые позволят использовать собранную воду для технических нужд или распределять ее назад в почву.
  • Поверх проложенных каналов производят засыпку щебнем и песком, толщина слоев не менее 0,2 м.
  • Канавы полностью засыпаются грунтом.

При верном выборе материалов и качественном монтаже срок службы собранной системы составит до 50 лет.

Применение труб в системах кондиционирования

Изделия имеют расширенное использование, они активно применяются в системах кондиционирования для вывода конденсата, образуемого на внутренних частях кондиционеров. Отвод влаги происходит в канализационную сеть либо на улицу. При этом соединение с канализацией позволяет получить полностью автономную систему.

Дренажные трубы для отвода грунтовых вод: полная классификация изделий
Использование дренажной трубы для отвода конденсатаИсточник trubamaster.ru

В таких системах применяются пластиковые изделия, отличающиеся влагостойкостью, прочностью, высокой пропускной способностью. Поверхность их может быть гладкой либо гофрированной. Первые имеют невысокую стоимость, но требуют соединительные элементы на поворотах. Гофрированные трубы эластичнее и проще в сборке.

Распространенные ошибки монтажа систем

Проведение неверных расчетов и выбор плохих материалов может полностью нарушить функционирование системы. Наиболее часто допускают следующие ошибки:

  • Не учитывается тип грунта при выборе разновидности трубопровода.
  • Отсутствие или неверный расчет угла наклона каналов.
  • В системе не предусмотрен отвод собранной воды из колодца в естественный водоем или канализационный коллектор.
  • Отсутствие или недостаточный слой фильтрующей отсыпки, геотекстиля.
  • Не предусмотрены отверстия в трубах.
  • Плохой монтаж.

Рассматривая представленные на рынке трубы для дренажа участка, какие выбрать можно думать долго, ведь их много. Конечно же, это личное дело каждого, но если обратиться к специалистам, они быстрее помогут выбрать подходящие для монтажа дренажной системы в вашем дворе трубы, а если доверить им работу, то и распространенных ошибок при установке можно избежать.

Заключение

Необходимость сооружения водоотводящей системы на любом участке не вызывает сомнений. Для хорошей работы системы нужно предварительно изучить грунт, провести расчеты и выполнить качественную сборку.

Причины устройства дренажной системы

Если трубы расположить по периметру земельного надела, то можно построить надежный водоотвод. Известно, что серьезную опасность для фундамента частного жилья представляют грунтовые и паводковые воды, а также атмосферные осадки, выпавшие в количестве, превышающем месячную норму.

Чаще всего, прокладка дренажных труб проводится до начала возведения дома. Но бывает, что после окончания строительных работ возникают серьезные основания для гидроизоляции фундамента. Вот тогда при особых условиях можно заняться подготовкой дренажа.

Дренажные трубы для отвода грунтовых вод: полная классификация изделий

Рассмотрим ситуацию, когда трубы монтируются в начале строительства, но при конкретных основаниях:

  • высокий уровень размещения грунтовых вод − менее полутора метров до поверхности земли;
  • пологость склона местности, способствующая регулярному накоплению влаги;
  • наличие глинистой и суглинистой почвы с низкими водопропускными характеристиками;
  • постройка расположена в местности, в которой по статистике превышен уровень месячных осадков.

Также большую роль играет глубина постройки других сооружений на придомовой территории. Если рядом с главным зданием присутствует заглубленный фундамент, то подземные воды не смогут уходить свободно и постоянно накапливаются под домом, повышая риск его подтопления. В качестве барьера для естественной циркуляции сточных вод выступает асфальт и отмостки из бетона на участке. В таком случае, будет правильным соединить ливневые отходы с центральной системой.

Подбор материалов для создания дренажа

Подбор необходимого оборудования и материалов зависит от выбранного типа дренажа для участка. Для пристенного или кольцевого широко используются решетки и лотки, для поверхностного или глубинного – геотекстиль.

Независимо от применяемой системы водоотведения, основные элементы для нее – трубы и колодцы. Первые выполняют задачи по выводу и концентрированию потоков воды. Вторые – по накоплению.

Общий список оборудования и материалов состоит из следующих элементов:

  • лотки;
  • пескоуловители;
  • трубы;
  • геотекстиль;
  • колодцы;
  • расходные и соединительные комплектующие: муфты, кольца, заглушки, манжеты.

Лотки

Служат для направления потоков воды и выведения влаги из грунта. При создании дренажа выбираются лотки на основании их пропускной способности, зависящей от используемого материала и габаритов. Расчеты производятся во время составления проекта на основании данных о состоянии участка и уровне поступления воды.

Лотки с решеткой из оцинкованной стали, выдерживают напор потока воды до полутора тонн. Повышенной устойчивостью обладают лотки с чугунной решеткой – до 25 тонн. Основные используемые материалы при изготовлении водоотводящих лотков:

  • оцинкованная сталь;
  • чугун;
  • пластик;
  • бетон;
  • полимербетон;
  • железобетон.
Популярные статьи  Скворечник: размеры, чертеж и рекомендации по созданию птичьего жилья

Дополнение к лоткам – фильтрующая система: пескоулавливатели, решетки для сбора мусора, сифоны-перегородки.

Пескоуловители

При создании одновременно нескольких видов систем дренажа необходима установка пескоуловителей.

Соединение дренажных систем возможно, когда каждая из них выполняет разные задачи: пристенная – отведение воды с крыши дома, глубинная – вывод излишков влаги из грунта.

Пескоуловители препятствуют возникновению засоров на финальных этапах вывода воды. Осадки тяжелых минеральных частиц остаются в трубах, если система не оборудована пескоуловителями. Накопление осадков приводит к снижению пропускной способности трубы и последующему снижению объемов вывода воды, что приводит к подтоплению.

Трубы

Как и лотки, дренажные трубы направляют потоки воды к точкам отвода. От диаметра труб зависит пропускная способность, выбирают в диапазоне 75-200 мм. От используемого материала зависит срок службы труб. Используются следующие материалы и сочетания:

  • асбоцементные;
  • керамические;
  • полимерные (высокого и низкого давления);
  • пористые.

Попадание воды в трубы происходит через водоотводящие отверстия или поры на поверхности. Будет правильно использовать трубы совместно с геотекстильным покрытием территории. Трубы отлично подходят для устрова дренажа участка своими руками на глинистых почвах.

Трубы укладываются с небольшим уклоном – не менее 2-3 мм на метр. Для соединения и монтажа труб используются многочисленные дополнительные элементы: муфты, фитинги. Существуют способы устройства дренажа без труб.

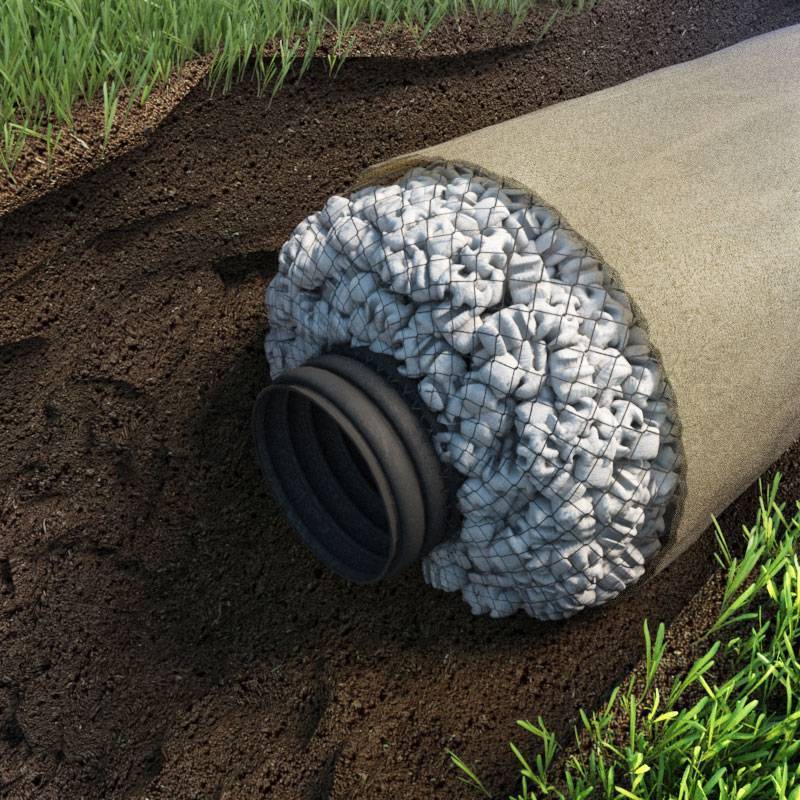

Геотекстиль

При устройстве глубинного дренажа поверхность над трубами покрывается геотекстилем. Такой слой позволяет укрепить грунт, а также препятствует проникновению нежелательных частиц: песчинок, ила, мелких кусков грунта.

Геотекстильная оболочка уберегает дренажную систему от образования плесени, грибков, благоприятной среды для насекомых и грызунов. Материал изготавливается из полиэфира или полипропилена, а для дренажа используется полотно плотностью 150-300 г/м. Ниже плотность – ниже износостойкость, что приведет к частичному нарушению свойств дренажной системы.

Колодцы

Место, куда отправляется лишняя вода, – дренажный колодец. Используется два вида колодцев по типу материала:

  • бетонные;
  • пластиковые или стеклопластиковые.

Колодцы для дренажа обычно имеют диаметр до 1 метра и глубину до 6 метров, куда выводятся трубы системы. Используется 3 вида конструкции:

  • поворотная – на месте поворота трубы;
  • поглотительные – подземные без наружной части;
  • водоприемные – для накопления больших объемов воды.

Выбор колодца зависит от удаленности места сброса воды, объема стока. Раньше были распространены бетонные кольца в строительстве колодцев, но им на смену пришли более легкие и простые в монтаже пластиковые и стеклопластиковые сооружения. Стык с трубами делается не менее чем в 20 см от дна – это защищает от засоров за счет оседания на указанной высоте.

Далее подробно рассмотрим, как сделать дренаж на участке своими руками, пошагово. На примерах нескольких видов систем: пристенный, кольцевой и поверхностный.

Дренажная и ливневая канализация

Ливневая канализация служит для сбора и водоотведения атмосферных осадков с кровли здания и защищает поверхность отмостки здания от попадания влаги на поверхность фундамента. Основной задачей дренажной системы является дренирование или осушение индивидуального участка от лишней воды.

Дренажные трубы для отвода грунтовых вод: полная классификация изделий
Устройство ливневой канализации

Некоторые застройщики, в целях экономии денежных средств и материальных ресурсов, пытаются объединить эти две системы в одно. Делать такое объединение категорически запрещается, так как при выпадении сильных атмосферных осадков дренажная и ливневая системы быстро переполняются, и может произойти подтопление постройки.

Трубы для дренажа участка классифицируются по материалу изготовления:

Асбоцементные с дренажными отверстиями шириной до 5 мм, расположенными в шахматном порядке в верхней части трубы с шагом от 100 до 200 мм в зависимости от категории грунта на участке.
Керамические, изготовленные из обожженной глины с различными добавками. Из керамики изготавливаются популярные трубы для дренажа участка с внутренним диаметром от 50 до 300 мм и длиною 333 мм. Наружная форма поверхности может иметь вид цилиндра, шестигранника или восьмиугольника.
Полимерные из полиэтилена различной плотности, полипропилена (ПП) или поливинилхлорида (ПВХ). Диаметр полимерных труб составляет от 10 до 630 мм, длина может быть 6 или 12 м. Полимерные трубные изделия легко режутся, их можно сваривать при помощи специальных паяльников и собирать дренажный трубопровод любой протяженностью.
Пористые материалы из пластобетона или керамзитостекла с отличительной способностью пропускания воды через поры стенок трубы. Относятся к самому дорогому виду дренажного трубопровода с неограниченным сроком службы.
Трубы для ливневой канализации. Ливневый дренаж выполняется из чугунных, полимерных или бетонных труб

При прокладке ливневой канализации важно правильно подобрать диаметр дренажной трубы, чтобы не возникало переполнения приемного колодца. В индивидуальном строительстве для ливнёвки применяются трубы диаметром 100 мм.

Все виды труб для дренажа объединяет их способность свободного проникновения грунтовой воды вовнутрь дрен и стекания по уклону в водоприемник.

Ознакомиться с видами труб можно:

Свойства дренажных труб

По техническим характеристикам трубы для дренажа и ливневой канализации могут быть:

  1. Одно- или двухслойные. Однослойные дренажные трубы – это типичные дрены с внутренней гладкой поверхностью и наружными водоприемными отверстиями. Трубы дренажные гофрированные относятся к двухслойным конструкциям с дополнительной структурой из ребер жесткости, способствующих равномерному распределению нагрузки от веса грунта. Стенки гофры имеют вид гармошки, что придает им эластичность и подвижность. Двухслойные трубы имеют увеличенный срок службы, правда, обходятся значительно дороже своих однослойных аналогов.
  2. Гибкие и жесткие. Гибкие дренажные трубопроводы изготавливаются из полимерных материалов, используются для организации поворотов дренажной системы без переходных и угловых элементов и предназначены для расположения непосредственно на поверхности участка. Жесткие дрены обладают значительно большей прочностью, могут укладываться на прямолинейных отрезках системы водоотведения.
  3. Гладкая голая поверхность и дренажные трубы с фильтром из геотекстиля или кокосового волокна. Дрены с фильтрующим покрытием предназначены для поверхностного расположения и имеют большой срок сохранения очищающих способностей.

Дренажные трубы для отвода грунтовых вод: полная классификация изделий
Гофрированная дренажная труба с перфорацией

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
