Почему течет газовая колонка — что делать

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатора

При отсутствии обслуживания, через 4-5 лет эксплуатации можно неожиданно столкнуться с тем, что из проточного газового водонагревателя начнет капать вода. Течь возникает по нескольким причинам.

Некоторые неисправности легко устранить самостоятельно. Другие требуют квалифицированного обслуживания. Если владелец столкнулся с тем, что у него течет газовая колонка, необходимо учесть несколько важных моментов:

  • можно ли пользоваться неисправным водонагревателем;
  • какие причины провоцируют течь;
  • методы устранения протечек и усиленного образования конденсата.

Независимо от того с какой интенсивностью из бойлера капает вода, необходимо установить причину протечки и незамедлительно устранить ее.

Можно ли пользоваться колонкой если она течет

К эксплуатации допускается только исправное работоспособное газопотребляющее оборудование. Пользоваться газовой колонкой, если из нее капает — запрещено. Последствий включения неисправного водонагревателя несколько:

  • высока вероятность залива горелки водой из теплообменника, что приводит к взрыву и отравлению газом (если в колонке отсутствует или неисправна функция контроля горения);
  • небольшие поломки (износ прокладки, потеря герметичности резьбовых соединений) без должного обслуживания приводят к серьезным неисправностям газовых проточных водонагревателей и дорогостоящему ремонту.

Если течь была вызвана нарушением в работе водяного узла, автоматическая газовая колонка попросту не запустится. Блок соединен с системой розжига и газовым клапаном. Течь указывает на неисправность редуктора и часто через короткий промежуток времени приводит к полному выходу водонагревателя из строя.

Газовая колонка плохо греет воду

Причин этому может быть несколько. Например, выбрано газовое оборудование малой мощности, которое не справляется с поставленными задачами. Для уточнения можно ознакомиться с паспортом на устройство и изучить его технические характеристики.

Также вода может плохо нагреваться из-за засора колонки. Признаком засора является изменяемый цвет пламени и возникновение сажи под устройством в процессе его эксплуатации. Плохой нагрев воды также может быть из-за маленького давления газа в системе.

Для устранения таких неисправностей следует:

  • отрегулировать кран подачи горячей воды;
  • очистить колонку от засора своими руками или вызвать специалистов;
  • при маленьком давлении газа следует вызвать газовую службу.

Проводя регулировку газовой колонки или ее ремонт, следует быть очень внимательным, иначе могут пострадать люди. Если вы не уверены, что сможете сами осуществить ремонт, или у вас нет в наличии необходимых инструментов для ремонта колонки своими силами, нужно обратиться к газовым мастерам.

Устройство и принцип действия

Газовая колонка Oasis была разработана специалистами немецкой компании Forte Home GmbH. Прибор успешно поставляется в страны СНГ и представляет собой устройство, состоящее из корпуса, газовой горелки, теплообменника, водяного узла и блока управления. Колонки выпускаются в нескольких модификациях, где каждая модель имеет принципиальные отличия от представителей других серий. Так, одни модели способны работать на сжиженном газе в баллонах, другие подключаются к магистральным сетям, а третьи могут эксплуатироваться без наличия дымохода.

Мощность приборов зависит от типа модели и варьируется в диапазоне от 12 до 26 кВт. Колонка оборудована камерой сгорания открытого типа, что значительно удешевляет прибор в сравнении с агрегатами, оснащёнными закрытыми камерами. Минусом открытых камер является тот факт, что забор воздуха для поддержания горения газа осуществляется непосредственно из помещения, в котором установлен прибор, в то время как в закрытые камеры кислород подаётся с улицы через систему коаксиального дымохода.

Конструктивно приборы Oasis подразделяются на проточные и накопительные модели. Первые являются наиболее распространённым вариантом и способны работать даже при низком давлении в системе водопровода. Принцип работы проточных газовых колонок достаточно прост: теплоноситель, двигаясь по трубам центральных коммуникаций и находясь под давлением водопроводных сетей, попадает в змеевик, где нагревается до заданных параметров.

Производительность проточных агрегатов варьируется от 6 до 13 л/мин и зависит от мощности прибора и типа нагрева воды. Колонки оборудованы функцией автоматического включения, благодаря чему подогрев теплоносителя начинается синхронно со включением крана горячей воды. Кроме того, многие приборы являются энергонезависимыми и работают от сменных элементов питания. Минусами проточных колонок является их высокая стоимость. Однако благодаря экономичности и долговечности агрегатов, израсходованные на покупку колонки деньги быстро окупаются.

Накопительные приборы по своим эксплуатационным характеристикам кардинально отличаются от проточных. Принцип работы моделей заключается в предварительном подогреве теплоносителя, находящегося в накопительном баке, и его последующей подаче в трубы ГВС. Положительными качествами таких колонок является экономичная работа и наличие достаточного объёма горячей воды. К минусам относят большие размеры, обусловленные присутствием накопительного бака, и высокую стоимость некоторых особо мощных моделей. Однако на сегодняшний день специалистами компании была разработана и запущена в производство миниатюрная модель «Small», отличающаяся современным внешним видом и оснащённая накопительным баком и ёмкостью всего 15 литров. Модель быстро завоевала популярность и стала неотъемлемым атрибутом многих малометражных кухонь.

Удаление загрязнений от продуктов сгорания

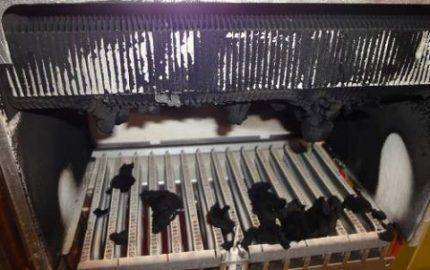

Сажа, копоть и другие твердые продукты сгорания хотя и образуются в таких устройствах в малых количествах, но все же могут стать причиной серьезной поломки.

Если необходимо очистить эту часть устройства, нужно снова вспомнить об инструкции изготовителя, особенно если гарантийный срок еще не истек. Некоторые производители требуют, чтобы такие работы проводились только профессиональными газовщиками.

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатораУдалить копоть и сажу с поверхности теплообменника можно с помощью обычной жесткой щетки, но для прочистка форсунок понадобится металлическая проволока

Проще всего очистить от продуктов горения радиатор колонки. Для этого нужно отключить газ и снять защитный кожух с устройства. После этого поверхность элемента обрабатывают обычным бытовым пылесосом.

Если газ в колонке не загорается, или горит неравномерно и слабо, возможно, имеет место засорение форсунок. Чтобы очистить их от накопившихся слоев копоти используют тонкую проволоку или щетку с ворсом из металла.

Разумеется, и в этом случае следует отключить газ и снять кожух. Очистку нужно выполнять аккуратно, чтобы не повредить элементы устройства.

Когда копоть накапливается слишком быстро, имеет смысл подумать о наличии других неисправностей, провоцирующих эту ситуацию. Распространенная причина такого явления – утечка в местах соединения газовых трубок внутри колонки.

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатораГорелка газовой колонки состоит из узких форсунок. Если они забиты сажей, газ будет поступать неравномерно, вода станет медленнее нагреваться

Щель может быть настолько маленькой, что определить утечку по запаху не удается. При подозрении неисправности этого типа нужно нанести мыльный раствор на места соединений, а затем подать на устройство газ.

Популярные статьи  Холодильники Hitachi: пятерка лучших моделей бренда + советы покупателям

Если раствор стал пузыриться, следует прекратить работы, отключить газ и сразу же вызвать опытного газовщика. Самодеятельность на этом этапе может стать фатальной.

Напор воды нормальный, копоть удалена, но колонка все равно не включается? Самое время проверить тягу. В современных моделях обычно имеются специальные датчики, которые фиксируют отсутствие тяги и не позволяют включить прибор, перекрывая поступление газа к устройству розжига.

Для проверки лучше использовать полоски тонкой бумаги. Пламя свечи или зажигалки может оказаться опасным, если проблемы возникли из-за утечки газа.

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатораЕсли частички сажи и другие продукты сгорания накапливаются в колонке слишком быстро, нужно найти неисправность, которая приводит к такому результату

Обнаружив слабую тягу, необходимо выявить причину возникшей ситуации. Обычно достаточно прочистить дымоход, чтобы восстановить нормальную работу прибора. Если это не помогло, стоит проконсультироваться с инженером по газовому оборудованию, возможно, имеются огрехи, допущенные во время монтажа дымоходной конструкции.

Как устранить течь?

Обнаружив причину возникновения течи, можно приступать к ее устранению. Дальнейшие наши действия будут зависеть от того, какая часть газовой колонки является источником протечки.

Протечка в радиаторе

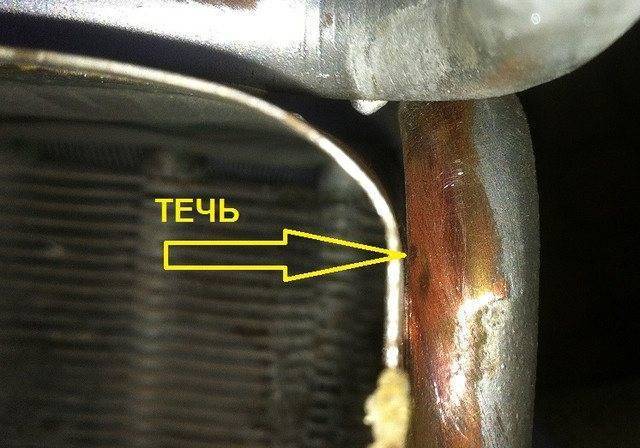

О том, что в радиаторе имеется трещина или пробоина, сигнализирует наличие зеленых пятен на этой детали. Порядок работы по устранению протечки в радиаторе будет следующим:

  • Перекрываем водопроводные трубы, чтобы в колонку не поступала вода. Отсоединяем от колонки шланги подачи воды. Сливаем из радиатора остатки воды. Чтобы удалить жидкость из змеевика, используем пылесос или насос.
  • Вооружившись наждачкой, зачищаем поврежденные участки. Затем обрабатываем эти места обезжиривающим раствором и вытираем насухо.
  • Берем паяльник с припоем, который можно использовать при температуре выше 180 градусов (мощность паяльника должна быть не меньше 100 Вт). Измельчаем кусочек канифоли или растираем в порошок пилюлю аспирина. Посыпаем этим составом рабочую поверхность.
  • Нагрев паяльник до нужной температуры, наращиваем припой на высоту примерно 0.2 см.
  • Повторяем данную процедуру для каждого сквозного повреждения.

Статья по теме: Система отопления дома из металлопластиковых труб

Александр Герасимов в своём видеоролике покажет и расскажет как правильно запаять радиатор газовой колонки самостоятельно.

Протечка в резьбовых соединениях

Довольно часто можно обнаружить протечку в резьбовых соединениях между частями газовой колонки

Обратите внимание на то, в какой трубе образовалась течь: по левой трубе обычно подается вода для нагрева, а по правой – газ. Как правило, вода начинает подтекать из трубы, если износилась уплотнительная прокладка

Поменять эту запчасть очень легко.

  1. Первое, что нужно сделать – это заблокировать подачу воды.
  2. Затем разбираем соединение, в котором обнаружена неполадка (используем для этой цели обычный гаечный ключ). Извлекаем износившуюся прокладку.
  3. Соединительные элементы очищаем от загрязнений и обезжириваем.
  4. Если повреждена резьба на гайке-«американке», ее следует заменить.
  5. Затем устанавливаем новую резиновую прокладку и собираем соединение.

Протечка в трубках

Иногда протечка обнаруживается не в соединении трубок, а непосредственно в них самих. Специалисты советуют при обнаружении трещин и небольших пробоин в трубках использовать тот же способ, что и для устранения течи в радиаторе, то есть, паять. Однако при отсутствии должного ухода, не всегда удается вовремя обнаружить повреждение. Если вы спохватились слишком поздно, и трубка успела прогнить так, что не подлежит ремонту, придется ее заменить.

Те, кто столкнулся с подобной проблемой, говорят, что найти подходящую трубку очень трудно, даже в магазинах, специализирующихся на торговле газовым оборудованием. В качестве замены трубке можно использовать гофрированный шланг из нержавейки или гибкую подводку для воды.

Как правильно запаять трубку, не испортив её и продлив срок службы газовой колонке, можно посмотреть в видеоролике Владимира Пекаря, которое представлено ниже.

Замена уплотнения штока водяного узла

Еще одно из возможных мест появления протечек – это газоводяной узел. Если из него начала сочиться вода, вероятнее всего, произошел износ уплотнительного кольца штока. Эту запчасть будет достаточно легко заменить.

Статья по теме: Подбор быстросохнущего лака для пола без запаха

Части водяного узла скрепляют шесть винтиков — эти крепежи мы откручиваем в первую очередь. Затем разъединяем две части корпуса узла. Изнутри извлекаем мембрану, пружину и тарелку со штоком, которая представляет собой круглый диск с металлическим штырьком. Если выкрутить этот штырек, под ним можно обнаружить резиновое кольцо – это и есть уплотнитель. Извлекаем износившееся кольцо, ставим на его место новое и собираем узел в обратном порядке.

Причины поломок и способы их устранения

Когда вы определили, почему потекла ваша газовая колонка, можно приступать к устранению проблемы. Есть несколько основных способов, и все они зависят от того, какая часть или элемент вызывает протечку. Далее поговорим обо всем подробнее.

Причина #1 — протечки в местах соединений

В данном случае протечки устраняются довольно просто. Главное – поменять прокладки и заново восстановить подключение. Прокладки могут прослужить от 2 до 4 лет. Поэтому их потребуется периодически менять.

Рассмотрим подробнее процесс замены прокладок, что поможет избавиться от протечек, если газовая колонка в местах резьбовых соединений пропускает воду. Как правило, п одтекать начинает в левой трубке колонки, где подается вода.

Чтобы это устранить, нужно:

  • Перекрыть подачу воды в газовой колонке.
  • Аккуратно разобрать проблемное место соединения при помощи обычного гаечного ключа. Тут же следует убрать прокладку, которая подверглась износу.
  • Очистить компоненты соединения от ржавчины и грязи. Обязательно следует провести обезжиривание резьбы и других элементов соединительного узла, а затем просушить.
  • Произвести замену прокладки на новую.
  • Собрать соединение.

Следует внимательно осмотреть все места соединений на предмет протечки. При поиске достаточно визуального осмотра — такие проблемы заметны даже новичку.

Причина #2 — износ мембраны и прокладки штока

Для устранения подтеканий в области водяного редуктора будет необходимо поменять прокладки (сальники) на штоке.

Не стоит забывать и про пружину. Ее следует проверить на работоспособность. Часто эти элементы изнашиваются, вызывая протечки.

Сальник легко меняется следующим образом:

  1. Водяной узел скреплен винтами, их следует открутить в начале рабочего процесса.
  2. Разъединить две части корпуса водяного узла.
  3. Убрать мембрану, пружину и тарелку со штоком (диск круглой формы с металлическим штырем).
  4. Убрав штырек, можно увидеть резиновое колечко. Это и является уплотнителем. Его нужно извлечь, установив на место новый сальник.

Далее устанавливается новая мембрана. Ее срок службы чаще составляет 5 лет, иногда 8.

Выполняется замена нужной запчасти — взамен износившейся мембраны устанавливается новая.

Популярные статьи  Парник из поликарбоната: размеры и цены готовых конструкций

Внутренняя полость редуктора нуждается в очищении. Поэтому скопившийся песок и другой мусор удаляют. После чего осталось собрать редуктор в обратном порядке и установить на место.

Причина #3 — протечки теплообменника

Иногда, чтобы понять, почему течет вода из вашей газовой колонки, достаточно выявить скопление конденсата. Жидкость собирается на корпусе и внутренних частях газовой колонки. Так называемая испарина.

Однако все намного серьезней, чем кажется на первый взгляд. Такие признаки указывают на проблемы с теплообменником (радиатор, змеевик) — капли воды образуются на отдельных его участках. Основная причина течи – наличие трещин или пробоин. Огонь длительно воздействует на металл, выжигая его постепенно и довольно медленно.

Это точно будут замена теплообменника либо пайка поврежденного участка.

Схема устранения проблемы такова:

  • Трубы водопровода необходимо перекрыть, чтобы вода больше не поступала в колонку.
  • Отсоединить от техники шланги, которые подают воду. Из радиатора нужно слить всю воду. Чтобы его полностью осушить, лучше воспользоваться компрессором или пылесосом.
  • Зачистить места повреждения наждачной бумагой. Подготовленные места обезжирить и просушить.
  • Запаять.

Для пайки понадобится паяльник и припой, который можно применять при температуре выше 180 градусов. Заметим, что паяльник должен быть довольно мощным – от 100 Вт.

Также для пайки можно использовать газовую горелку.

При осуществлении пайки нельзя упускать ни одну трещину, даже незначительную. Потому что каждая малейшая деформация и микротрещина будет вызывать образование конденсата, а значит колонка будет подтекать.

У нас на сайте есть более подробный инструктаж по ремонту теплообменника своими руками.

Причина #4 — отсутствие обслуживания

В данном случае речь идет о проведении регулярных профилактических мероприятий по обслуживанию газоиспользующего оборудования, для чего следует привлекать квалифицированных специалистов из газовой компании, с которой у вас заключен договор.

Если не проводить обслуживание вовремя, то колонка намного раньше выйдет из строя. Так, к примеру, от обилия накипи снизится эффективность нагрева воды, а на медных трубках образуются трещины. И тогда потребуется менять теплообменник, что обойдется совсем недешево. Или же заниматься пайкой.

Но ряд мероприятий по обслуживанию (очистке отдельных элементов колонки от нагара, накипи и грязи) можно выполнить своими руками.

Причины выхода теплообменников из строя

Период эксплуатации определяется прежде всего тем, каким образом обеззараживается вода в городском водопроводе. На территории России применяют или чистый хлор, или двуокись хлора. Когда водяной поток, идущий по медной трубке, нагревается, это приводит к бурной химической реакции. Хлорид меди уступает чистому металлу по прочности, и потому довольно быстро появляются свищи. Больше всего повезло жителям городов, где водопроводная вода озонируется.

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатораРемонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатора

Но таких населенных пунктов еще очень мало. Дороговизна современного решения не позволяет рассчитывать на быстрое распространение озонирования. Мало того, сейчас производители начали всячески экономить. И если раньше с толстыми трубками теплообменников неприятности случались довольно редко, то теперь повсеместно используется тонкая медь низкого качества. Срок службы изделий ощутимо снизился.

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатора

Правила пайки

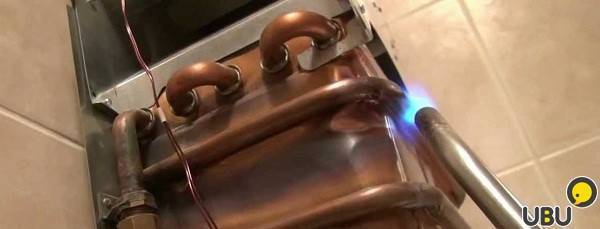

Пайка медных трубок газовой горелкой — довольно опасная и ответственная процедура, требующая соблюдения некоторых правил:

  1. Перед началом работы нужно очистить поверхности соединяемых элементов от смазки, грязи и других посторонних веществ. Использовать царапающие материалы для этого нельзя.
  2. Чтобы воздух не проникал в шов, с целью улучшения плавкости припоя и поверхностного сцепления материалов на поверхность наносят высокотемпературные или низкотемпературные флюсы.
  3. Нагревать элементы конструкции нужно равномерно, не допуская перегрева припоя и материала труб, ухудшающего соединение;
  4. Между поверхностями соединяемых труб следует оставить зазор около 25-125 мкм;
  5. По окончании пайки флюс во избежание коррозии нужно удалить.

Как проверить герметичность

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатораПо окончании пайки газовых колонок нужно проверить герметичность всех труб. Для этого их тщательно осматривают, чтобы увидеть даже самые мелкие свищи – об их наличии свидетельствуют мелкие зеленые пятна. Во избежание повторного разбора колонки в ближайшее время, эти дефекты также зачищают и пропаивают.

После этого к газовой колонке с паяным теплообменником нужно подключить воду и открыть кран.

Подачу воды проводят медленно и постепенно, чтобы она вытеснила воздух из колонки. После заполнения всей системы отопления кран можно открыть на полную мощность. Таким способом проверяют прочность мест пайки под максимальным давлением воды. Параллельно проводят повторный осмотр паяных мест на наличие утечек воды.

В самом конце котел с газовой колонкой включают, чтобы проверить ее работоспособность при контакте с горячей водой. При этом участки пайки можно протереть сухой салфеткой, чтобы обнаружить малейшие признаки влаги.

Исключение других неисправностей колонки

Чаще всего можно столкнуться с ситуацией, когда колонка изначально не разжигает пламя. Для начала следует определить, что конкретно привело к этому. Ведь проблема может оказаться вовсе не в теплообменнике, а, к примеру, в севших батарейках. Поэтому без диагностики не обойтись. Более того часть поломок можно устранить собственноручно, а в некоторых случаях предстоит вызвать специалиста из газовой службы.

Внешний осмотр водонагревателя

Грамотная диагностика позволит оперативно выполнить ремонт своими силами.

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатораНе рекомендуется выполнять самостоятельный ремонт, если газовая колонка находится на гарантии. Сервисная служба может снять устройство с гарантийного обслуживания

Существует ряд элементарных действий, которые следует выполнить прежде, чем отправиться исследовать водонагревательное устройство изнутри:

  1. Замена батарейки и чистка контактов питания.
  2. Проверка тяги дымохода и наличия напора в системе холодного водоснабжения.
  3. Проверка предохранителя (для колонок с турбонаддувом). Можно перевернуть вилку в выключателе, чтобы поменять расположение фазы — актуально для импортных моделей, так как они достаточно чувствительны к этому.
  4. Чистка сетчатого фильтра. Это грязевик, который можно обнаружить на трубе, подающей холодную воду. Зачастую сеточка является конструктивной составляющей водяного узла.
  5. Понаблюдать за запальными электродами. Для этого достаточно открыть кран горячей воды, после чего должны образовываться искры. Если камера закрыта, то можно прислушаться к корпусу. Должны прослушиваться характерные звуки по типу щелканья зарядов.

Вышеперечисленные действия не всегда могут помочь. Тогда предстоит заглянуть внутрь колонки, для чего предстоит снять корпус.

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатора
Каждый ремонт газовой колонки должен начинаться с проверки батареек и чистки контактов, если они окислились. Также нужно осмотреть и почистить запальник. Существуют модели колонок, которые обладают небольшим окошком для доступа к электродам, которые можно почистить кистью

Поиск неисправности внутри колонки

Если внешний осмотр и замена батареек не помогли, то можно приступать к поиску неисправностей непосредственно внутри устройства.

Популярные статьи  Размер листа гипсокартона. Толщина, вес листа гипсокартона

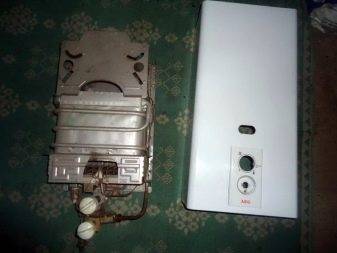

Для этого необходимо снять кожух водонагревателя и по очереди проверить основные узлы. Лучше выполнять все действия с помощником. Его следует попросить открыть горячую воду, а самому необходимо следить за перемещениями штока. В обязанности данного элемента входит воздействие на нажимную пластину, чтобы ее отодвинуть от кнопки микровыключателя.

В случае, когда толкатель не выполняет никаких движений, то с вероятность в 100% проблема кроется в водяном блоке. При возникновении данной проблемы необходимо разобрать блок, чтобы почистить и поменять в нем мембрану.

Также шток может надавливать на пластину, но кнопка при этом останется нажатой. В данном случае необходимо проверить водяной регулятор на наличие накипи. Ее следует найти и почистить.

Если же все вышеуказанные элементы работают в нормальном режиме, кнопка отжимается, но искры не образовываются, то в данной ситуации виновником может выступать сам микровыключатель. Чтобы в этом убедиться, необходимо отключить его разъемы и зажать две клеммы отверткой. Если в данном случае сразу начнут образовываться искры, то переключатель вышел из строя и его следует заменить.

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатораПроверять путем замыкания необходимо разъем, который подсоединяется к импульсному блоку. Штекер микропереключателя при этом не следует трогать

Также может выйти из строя электромагнитный клапан, из-за чего не будет подаваться газ. Для этого следует проверить каждый из датчиков в цепи путем поочередного замыкания. Также можно использовать мультиметр для прозвонки.

Ремонт прогоревшего теплообменника

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатораЗаделать дыру в прогоревшем кожухе можно заплаткой из жести. Для этого нужно вырезать жестяной кусок по размеру прогоревшей части с запасом для перекрытия и закрепить его на кожухе.

Оцинкованная жесть в этом случае не подойдёт. При 70 градусах цинк разрушается и выделяет в воздух ядовитые вещества. Оптимальным вариантом будет «чёрная» жесть без покрытия (медная или латунная заплатка).

Для закрепления заплатки можно воспользоваться обычным клёпочником или просто пришить её к кожуху. Для этого с помощью гвоздя и молотка делаются небольшие отверстия по периметру прогоревшего места и заплатка пришивается к кожуху с помощью проволоки.

Короткие саморезы небольшого диаметра также подойдут для закрепления. В добрые советские времена для заплаток часто использовали обычные консервные банки.

С помощью представленных методик вы сможете отремонтировать не только теплообменники газовых колонок, но и радиаторы любых других видов водонагревательных устройств, включая медные автомобильные радиаторы.

https://youtube.com/watch?v=gzRHLnYXdMI

Почему котел не включается?

Достаточно часто котел не запускается из-за забитого дымохода. Решить проблему просто разобрав дымоотвод на составляющие, и очистив их от мусора и сажи.

Совет: если вы не хотите отмывать от сажи мебель, полы, стены и потолки котельного помещения, а также забежавшего в комнату кота, все операции по разборке и чистке выполняйте при включенном пылесосе.

Котел может не включаться из-за выхода из строя или некорректной работы газового клапана. Провести диагностику можно достаточно просто: необходимо определить, подключен ли котел к электросети и поступает ли газ на горелку. Если все в порядке, то проблема в плате управления либо в клапане. Ремонт газового клапана газового котла своими руками – это операция хоть и не самая сложная, но крайне ответственная, доверить которую можно только профессионалам.

И в качестве заключения: следует помнить, что лучшей мерой по предотвращению поломок котла является регулярная профилактика. Лучше всего ее делать два раза в год: до и после отопительного сезона.

Разновидности газовых горелок

В целом, несмотря на широкий выбор горелок, все они состоят из одного набора базовых элементов:

  • приспособления для фиксации и удержания баллонов с газом;
  • форсунки;
  • головки прибора;
  • регулятора поступления газа, позволяющего избежать перерасхода топлива или недостаточного нагревания рабочей поверхности;
  • редуктора горелки.

Кроме того, в зависимости от фирмы-производителя и марки изделия, горелки могут обеспечиваться дополнительными элементами, такими как наконечники, переходники и другие.

По температуре разогревания рабочей среды горелки подразделяются на:

  • бытовые изделия (достигается температура горения газа 1000-1500°С);
  • промышленные газовые горелки (соответствующий параметр — 1500-2000°С).

В зависимости от того, какая газовая смесь используется во время работы прибора, горелки подразделяют на:

  • пропановые — самые распространённые инструменты, бывают универсальными и специального предназначения; характеризуются возможностью поджига с использованием пьезоэлементов и экономии поступающего газа;
  • использующие MAPP-газ — их отличительная особенность — повышенная энергия сжигания газа при сохранении мягкости пламени, препятствующем повреждению трубы;
  • ацетилен-кислородные — могут быть оснащены одноразовым газовым баллоном или работать стационарно; используются при работах на магистралях.

Подготовка к пайке

Подготовьте инструменты, которые понадобятся в работе:

  • Паяльник (не менее 100 Вт).
  • Щетка по металлу либо мелкая наждачная бумага.
  • Припой. Рекомендуется брать сплав олова и свинца.
  • Флюс. Можно брать канифоль или мелкую крошку таблетки аспирина. Последнюю нужно посыпать на разогретое место так, чтобы она расплылась.

Ремонт теплообменника газовой колонки своими руками: основные этапы пайки медного радиатора

Теперь нужно подготовить колонку. Чтобы определить место протечки, не спешите перекрывать воду. Поступите так:

  • Снимите кожух с прибора (может понадобиться открутить болты).
  • Включите подачу воды и осмотрите теплообменник на предмет протечки.
  • Если нужно сварить медную трубку на изгибе в доступном месте, вам не придется снимать колонку.
  • Если же свищ находится в труднодоступном месте, нужно демонтировать корпус и разобрать.
  • Перекройте подачу газа.
  • Слейте воду. Для этого откройте горячий поток и снимите гайку с холодной трубы.
  • В последних моделях снизу есть заглушка. Подставьте емкость и откройте заглушку. Вода сольется самостоятельно.

Теперь с помощью наждачки или щетки зачистите поврежденное место. Часто в таких местах видно пятно зеленого цвета. Не прикладывайте слишком много усилий, чтобы не повредить трубку еще больше. В конце протрите зачищенную часть обезжиривающим средством.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
