Установка подрозетников: пошаговый инструктаж по монтажу подрозетников в бетон и гипсокартон

Подготовка продрозетника к установке в гипсокартон, подбор коронки

Для монтажа установочной коробки в стену, сделанную из гипсокартона, нужно провести ряд подготовительных действий.

Провести разметку стены и отметить на ней точки, где будут располагаться розетки и переключатели освещения. Для этого нужен карандаш (или маркер) и измерительная рулетка.

Строгих стандартов, ограничивающих местоположение нет, поэтому каждый застройщик вправе самостоятельно выбрать место.

Как показала практика, располагать розетки электропитания слишком близко к полу может быть чревато коротким замыканием (например, в случае утечки воды из системы отопления). Поэтому, принято устанавливать их на расстоянии 20–30 см. от пола, с таким расчетом, чтобы не приходилось садиться на пол для включения в них домашних электроприборов. Удобной считается та розетка, до которой легко достать, наклонившись.

Исключением из этого правила можно считать розетки подключения компьютерной и телевизионной сетей. Зачастую они монтируются в последнюю очередь и кабеля прокладывают в уже собранные плинтуса пола. Внутри плинтуса имеется полость, предназначенная для протяжки дополнительных сетевых линий. Тогда плинтус разрезается и в него монтируется розетка со специальными разъёмами. Это допускается, поскольку этот вид кабелей пропускает через себя так называемые «слабые токи» и короткие замыкания ему не страшны.

Установка подрозетника на плинтусе для разводки телевизионной и компьютерной сети

На кухонном «фартуке», розетки поднимают на 15–20 см. над уровнем рабочего стола.

Расположение розеток на кухне

Выключатели освещения располагают, как правило, на высоте 90 или 150 см. от пола и 15–20 см. от края дверной рамы.

Выполняя разметку, рекомендуется пользоваться строительным уровнем или лазером, особенно если в один ряд расположены несколько розеток.

Строительный уровень позволяет точно определить расположение розеток

Для установки блоков из ряда выключателей или розеток, нужно отметить центры будущих окружностей на расстоянии 71 мм.

Видео: установка подрозетника в стену из ГКЛ.

Подрозетники нужно привести в рабочее состояние, отрегулировав местоположение зажимного устройства. Если стена состоит из 2 слоёв гипсокартона, значит, расстояние между ободом подрозетника и лапкой должно быть более 2,5 см. В противном случае коробку установить не удастся. Расстояние легко регулируется раскручиванием винта фиксатора. Поэтому, в начале работы лучше всего отвести зажимные лапки на максимальное расстояние от верхнего обода.

По бокам и на дне каждой установочной коробки расположены перфорированные отверстия, пластик на которых нужно выломать исходя из планируемого подключения. Теоретически, в каждое отверстие должен протягиваться один кабель, но на практике монтажник решает самостоятельно, сколько отверстий ему нужно для соединения.

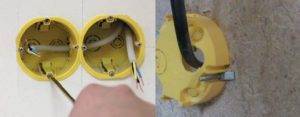

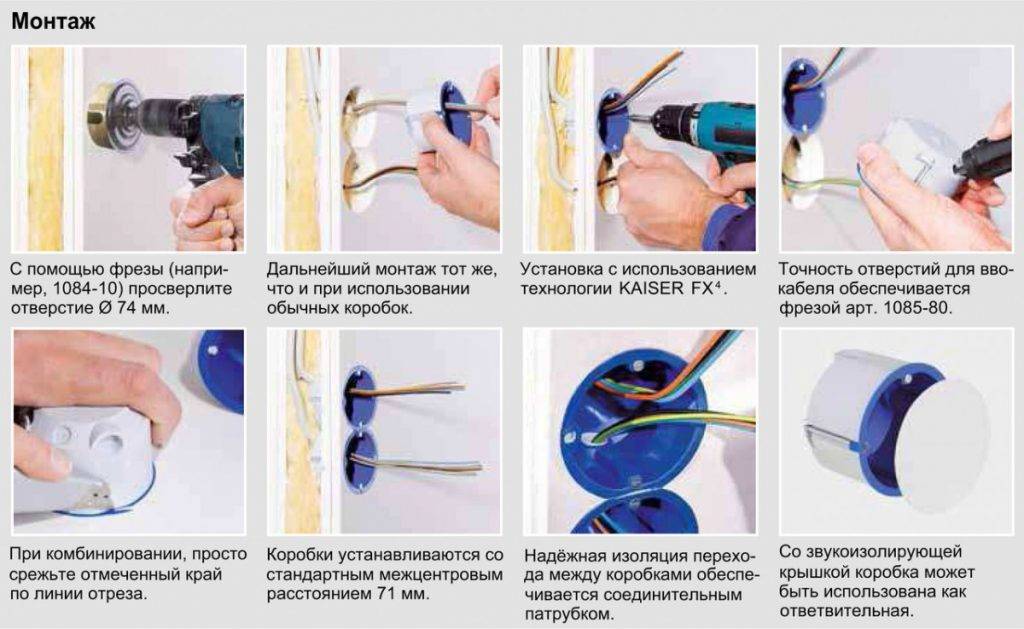

Кроме того, перед началом работы нужно соединить подрозетники в «батареи», если таковые запланированы. Это делается при помощи соединителей из пластика, которые крепятся в боковые проушины коробки (прямоугольной формы). В магазинах соединители продаются отдельно и не входят в комплект с подрозетниками, поэтому ими надо запастись заблаговременно.

Закрепляются при помощи пластмассовых защёлок

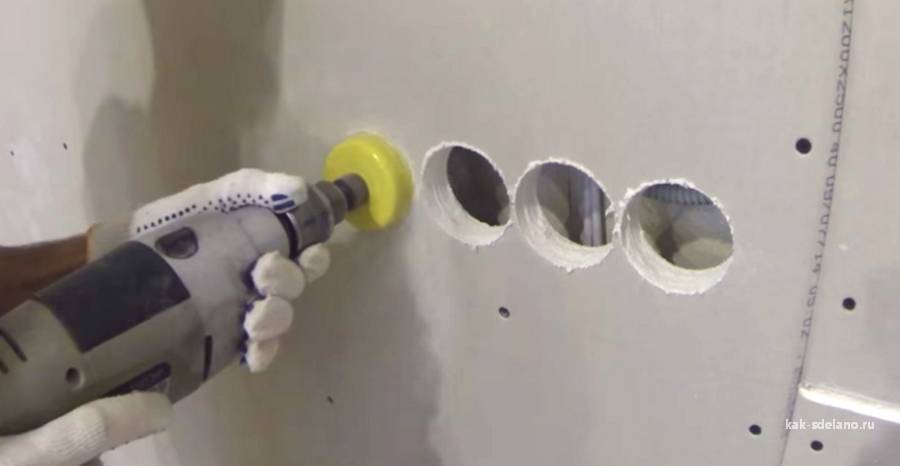

Для высверливания отверстий под установочную коробку, понадобится коронка диаметром 68 мм. и шуруповёрт или дрель (перфоратор). Если таковых не имеется, отверстие можно аккуратно вырезать строительным ножом, предварительно начертив окружность в запланированном месте. Но так как от формы отверстия зависит надёжность крепления, лучше всё-таки применить коронку для дерева.

Размер коронки для установки подрозетника в гипсокартоне 68 мм

Нельзя также вырезать отверстие ножом, если стена расположена в санузле или на кухне и обложена кафелем. В таких случаях применяют коронку с алмазной режущей кромкой (по бетону).

Монтаж подрозетника в бетонное основание

Если вы уже решили, где у вас будут находиться розетки, можно приступать к монтажным работам, которые состоят из нескольких этапов.

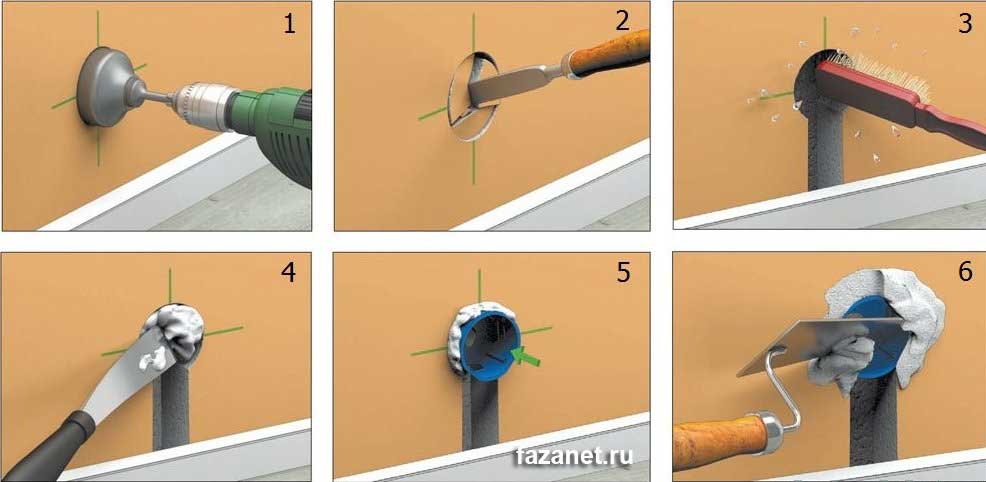

Перед тем как установить подрозетник в бетон, делается разметка, затем проделывается отверстие в стене и готовится гипсовый раствор.

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;

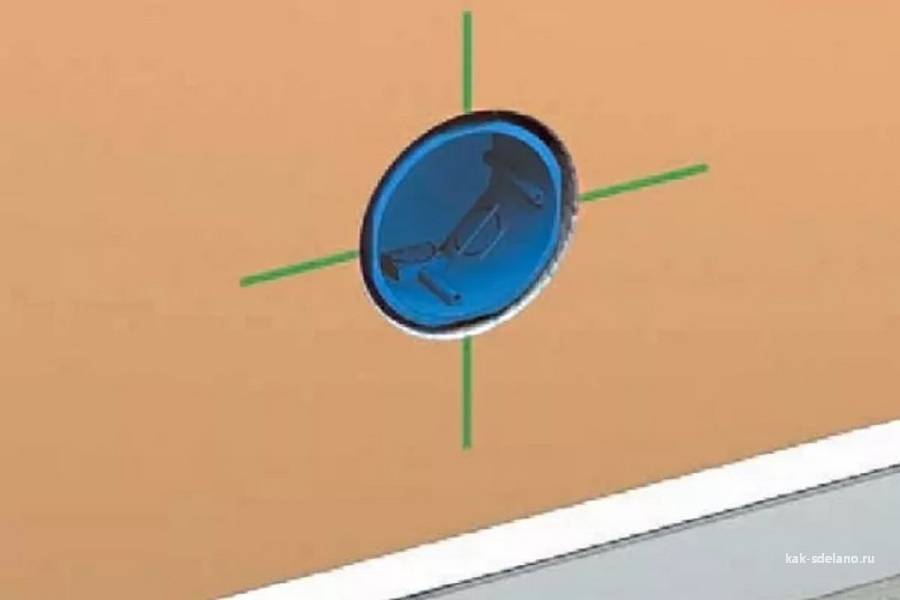

используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
приложите стакан к стене и обведите его карандашом.

Если предстоит установка двух и более подрозетников, то сначала с помощью строительного уровня проводится горизонтальная линия. Она должна располагаться на том расстоянии от пола, на котором будут размещены розетки.

Найдите центр первой коробки и проведите через него вертикальную линию. Затем отложите ровно 71 мм и проведите вторую вертикаль. В этом месте будет находиться центр второго стакана. Разметка следующих подрозетников производится аналогично.

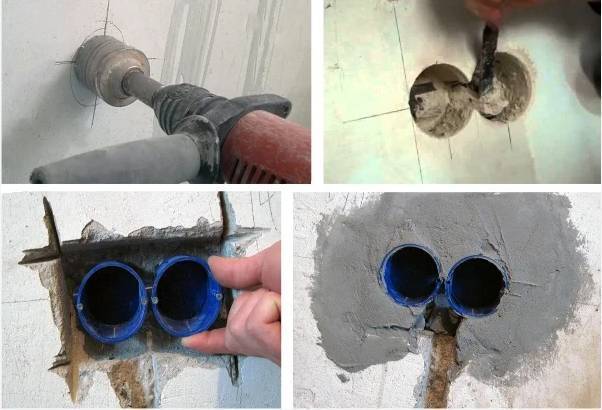

Шаг 2 – пробивание отверстия в бетоне

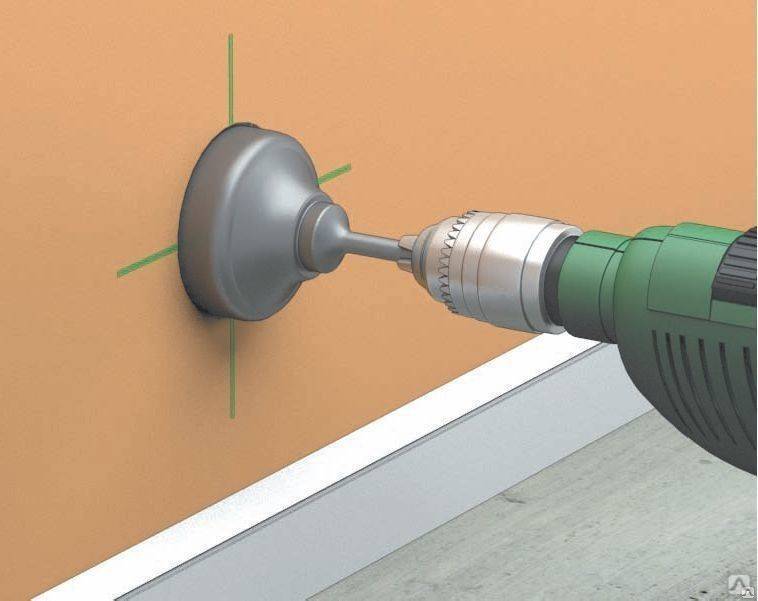

Сделать отверстия в кирпичной или бетонной стене можно несколькими способами. Самый простой из них – при помощи коронки по бетону с победитовыми зубьями, которыми она, врезаясь в стену, делает круг нужного размера.

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Поскольку стандартные подрозетники имеют наружный диаметр 67-68 мм, для работы подойдет коронка диаметром 70 мм. Насадку надевают на перфоратор или дрель, устанавливают на размеченную линию и проделывают отверстие.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Если нет коронки по бетону, то проделать дырку можно дрелью с победитовым сверлом. Сначала на всю глубину насадки высверливается центральное отверстие, а затем тем же сверлом делаются дырки по линии окружности.

Чем их больше, тем легче будет выдолбить отверстие нужного диаметра и глубины зубилом с молотком или перфоратором.

Еще один способ – проделать квадратное отверстие при помощи болгарки с насадкой в виде алмазного диска. Сначала прорезаются центральные линии, а затем – по всему периметру подрозетника. Процесс как всегда завершается зубилом с молотком.

Шаг 3 – установка коробки в стену

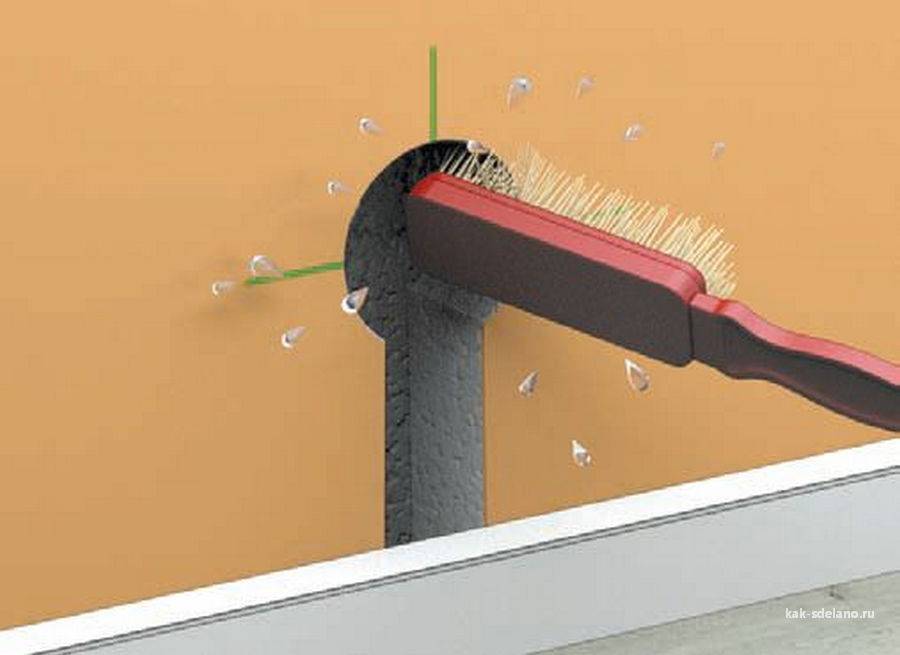

После того, как отверстие сделано, его нужно хорошо вычистить и вставить в него подрозетник для примерки. Он должен свободно входить по ширине, а по глубине должен оставаться запас примерно 5 мм для раствора.

Если все получилось как надо, то теперь необходимо от верхней или нижней части отверстия (в зависимости от места расположения в помещении электропроводки) сделать проход для прокладки провода.

Подрозетник также нужно подготовить. Переворачиваем его нижней стороной, где находятся прорези для проводов и прорезаем одно из них ножом. Заводим туда провод и вставляем коробку в стену для проверки.

Для закрепления стакана готовим раствор из гипса или алебастра, который должен иметь консистенцию сметаны. Стоит учесть, что раствор из этих материалов очень быстро твердеет, и у вас есть не больше трех-четырех минут, чтобы завершить процесс установки подрозетника. Через пять минут смесь будет уже непригодна.

За две минуты до укладки коробки в стену отверстие смачивается водой. После того, как жидкость впитается, на его стенки накладывается шпателем слой гипса. В стакан продевается провод, задняя его часть также намазывается раствором, и подрозетник вставляется в отверстие.

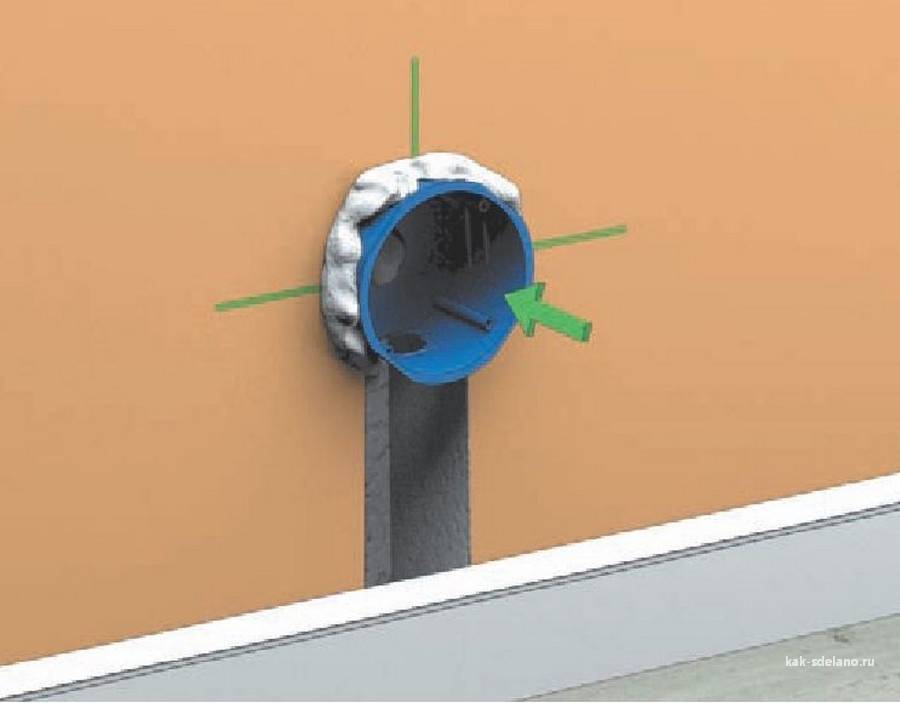

Отрегулируйте положение коробки таким образом, чтобы ее край находился вровень со стеной, а винтики располагались горизонтально.

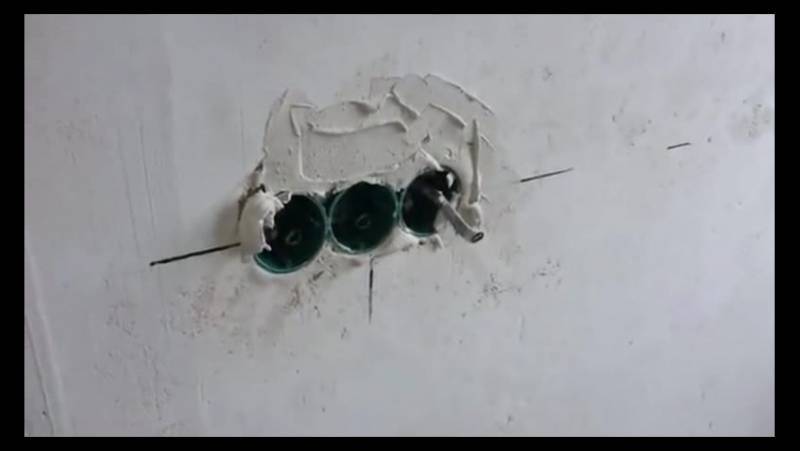

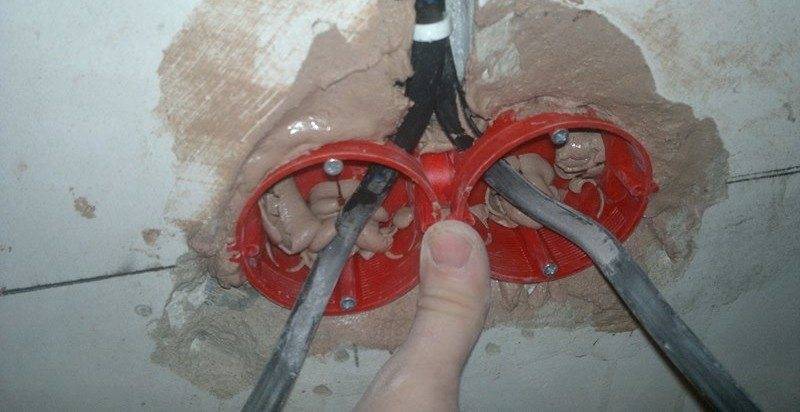

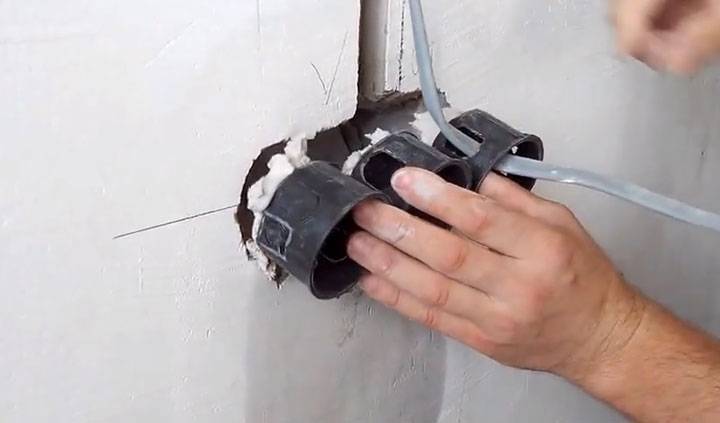

Шаг 4 – объединение нескольких подрозетников

Как выполняется разметка двух и более подрозетников, было описано выше. Проделывание отверстий производится теми же способами, как и для одинарной коробки. Единственное отличие – необходимость объединения отверстий между собой. Это можно сделать зубилом или болгаркой.

Перед монтажными работами, подрозетники нужно состыковать друг с другом при помощи бокового крепежного элемента. Монтаж в стену выполняется аналогично установке одинарного стакана.

Важным моментом, на который нужно обязательно обратить внимание при креплении блока коробок, является строгое выставление подрозетников по горизонтали во время их фиксации в стене гипсовым раствором. Необходимо эту часть монтажа производить только с помощью строительного уровня

Подготовка поверхности стены

Основание должно быть ровным и чистым. На нем не должны присутствовать жирные пятна и пыль. Лучше всего очистить стены слегка влажной щеткой, что позволит избавиться от большинства загрязнений. Постарайтесь ограничить до минимума применение химических средств, только для удаления жирных пятен.

Затем стену следует хорошо загрунтовать по всей поверхности. Однако не обязательно применять дорогие грунтовки. Вполне подойдут типичные популярные грунтовки.

Многие производители предлагают грунтовки, предназначенные под конкретный тип стены (кирпич, бетон, блоки и т. д.). Независимо от вида, необходимо помнить, что целью использования грунтовки является уравнивание впитываемой способности стены по всей поверхности и улучшение способности связывать ее с клеевым раствором.

Монтаж подрозетника в бетонное основание

Шаг 1 – выполнение разметки на стене

Последовательность работ по разметке выглядит следующим образом:

отмерьте при помощи рулетки расстояние от пола до предполагаемого места установки подрозетника;
если напольное покрытие еще не постелено, то необходимо прибавить еще 5 см;
используя строительный уровень, проведите две линии: горизонтальную и вертикальную с точкой пересечения в месте, где будет установлена коробка;
приложите стакан к стене и обведите его карандашом.

Шаг 2 – пробивание отверстия в бетоне

В центре коронки имеется сверло из победита для проделывания центрального отверстия.

Затем насадка вытаскивается, и из отверстия зубилом и молотком выбивается весь оставшийся там слой бетона.

Шаг 3 – установка коробки в стену

Шаг 4 – объединение нескольких подрозетников

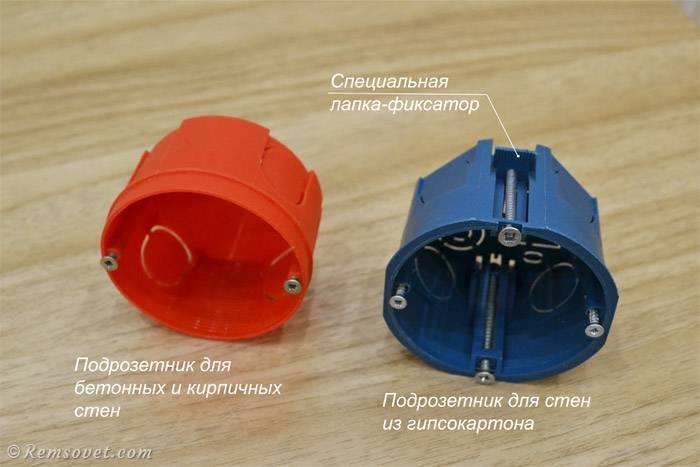

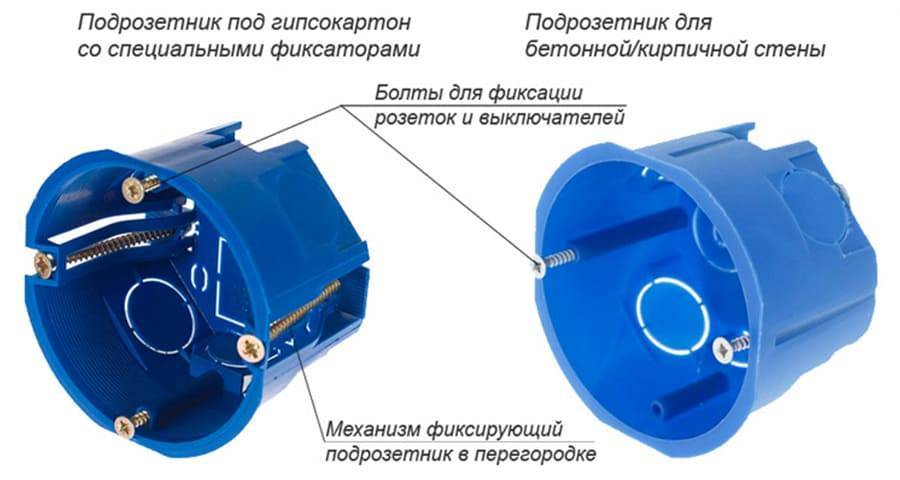

Отличия по системе фиксации

Простые подрозетники на которых не предусмотрено никакого крепежа. У них нет ничего. На некоторых могут идти в комплекте саморезы под крепеж розетки, а самой фиксации к стене у подрозетника нет.

Так вот простые подрозетники подойдут для большинства монолитных и кирпичных стен.Для установки в гипсокартонные стены (и другие, пустотелые в том числе) на донышке подрозетника присутствуют металлические «усики», которые при первом повороте отвертки поворачиваются и выскакивают из пазов.

И когда Вы будете закручивать его в стене, он сам себя будет зажимать, двигаясь строго в направлении оси. В закрученном состоянии он себя усиками зажмет и будет «туго сидеть» на месте. Это самый ходовой вариант установки в гипсокартон.

Продаются и подрозетники с пластиковыми усиками увеличенного размера. В этом случае установка производится путем их зажимания пальцами внутрь. При нажатии они утапливаются в корпус, который вставляется в стену, и затягиваются дальше той же «христианской» отверткой или шуруповертом.

Зажимные усики есть и не только пластиковые, но и металлические. Но работают они, на удивление, гораздо хуже, потому что полноценно не ложатся (не утапливаются) в свои пазы (и даже не забиваются) и рвут гипсокартон в месте установки. Я предпочитаю первый вариант.

Это интересно: Подключение вентилятора в ванной отдельным кабелем — выкладываем суть

Советы по установке розетки в гипсокартонной стене

Шаг 1 – Подготовительные работы

Для начала Вы должны подготовить все инструменты и материалы для крепления розетки в гипсокартоне. Чтобы самостоятельно установить изделие, у Вас должны быть:

Дрель со специальной фрезой (коронкой) для того чтобы сделать отверстие в гипсовой стене. Диаметр коронки должен быть 68 мм – стандартный размер подрозетника для установки в гипсе.
Строительный уровень и маркер для разметки отверстий.
Индикаторная отвертка для проверки напряжения в сети.
Фигурная отвертка для того, чтобы крепить пластиковый стакан, подключить провода и собственно установить розетку в гипсокартонной стене.

Шаг 2 – Штробление гипса

Итак, переходим ближе к основному процессу. Сначала согласно схеме электропроводки Вы должны определить, где нужно врезать отверстие под установку розетки в гипсокартонной перегородке. В выбранном месте поставьте маркером крестик на гипсокартоне, который будет центром будущего отверстия. Если Вы решили установить блок розеток в гипсовой стене (сразу несколько штук), нужно в ряд сделать несколько круглых штроб. Кстати высота установки розеток не нормируется ГОСТом либо правилами ПУЭ, поэтому можете разместить «электрическую точку» где Вам угодно. Для этого используйте строительный уровень и одно простое правило – расстояние между центрами должно быть 72 мм, как показано на фото ниже. Сделав разметку можно переходить к штроблению листа ГКЛ.

Шаг 3 – Крепление подрозетника

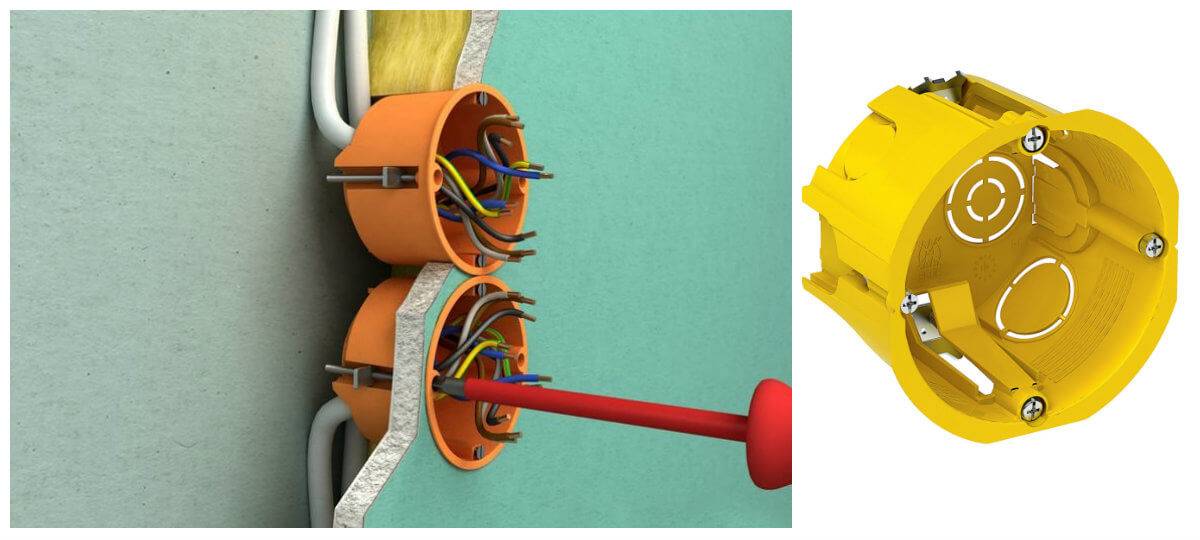

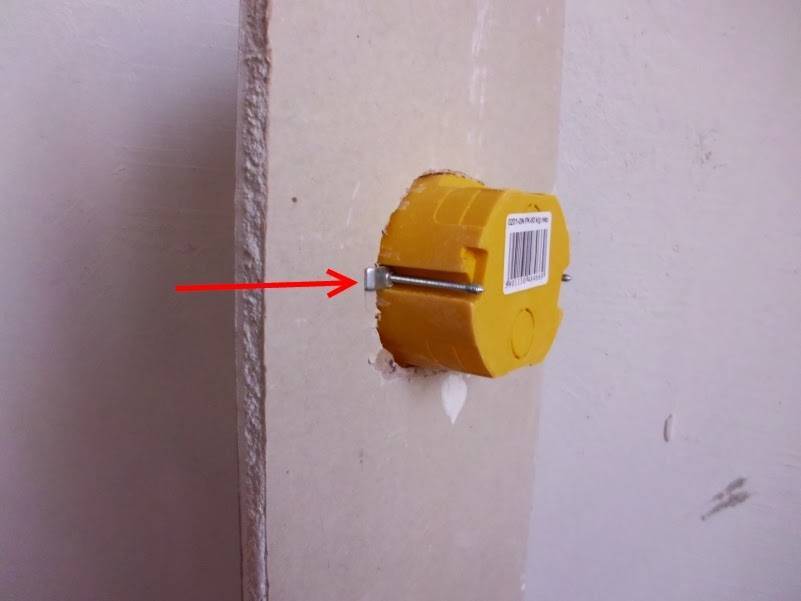

Правильно закрепить подрозетник в гипсокартоне совсем не сложно. Как Вы видите, на корпусе находятся 4 винта: 2 под крепление самой коробки на стене и 2 для установки розетки. Для начала выведите провода для подключения из штробы наружу. После этого вырежьте в дне пластикового стакана отверстие под ввод питающих проводов. Далее аккуратно установите подрозетник в гипсокартон и с помощью двух винтов зафиксируйте стакан в штробе. Прижимные лапки с противоположных сторон надежно зафиксируют изделие в гипсокартонной стене.

Также Вы должны знать, что нормально закрепить розетку в гипсокартоне без подрозетника у Вас не получится, поэтому сразу же предусмотрите все возможные препятствия и удалите их перед установкой пластикового стакана.

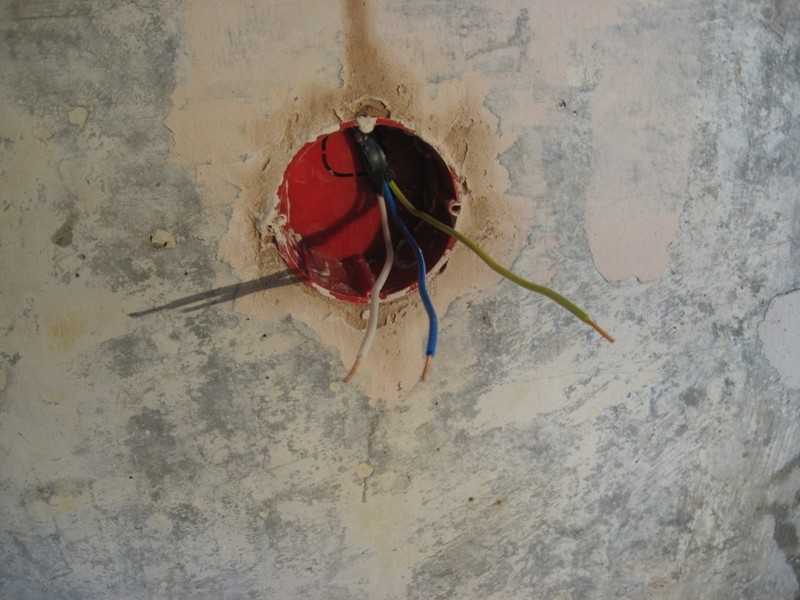

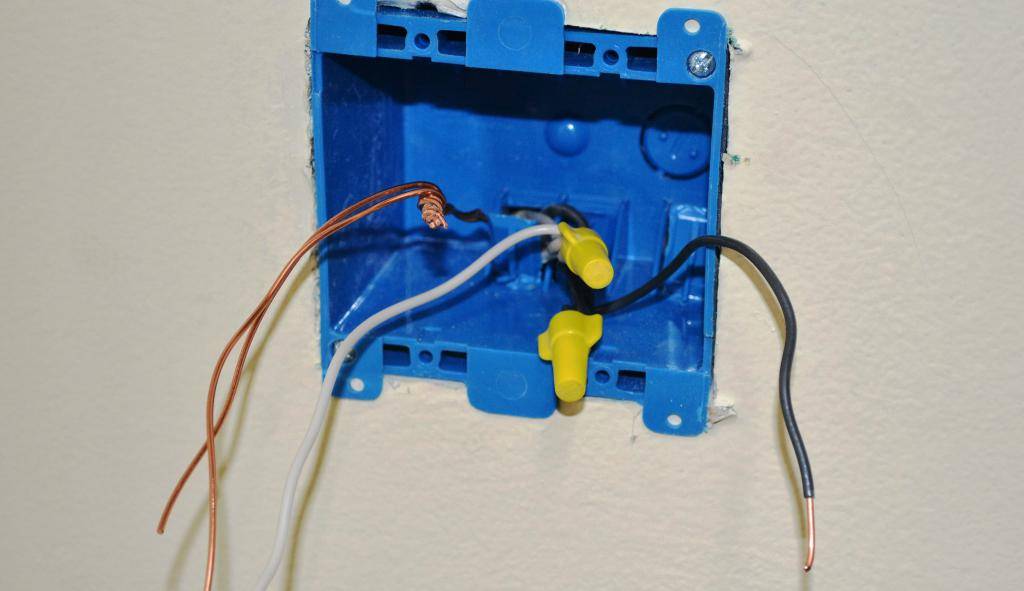

Шаг 4 – Подключение проводов

Когда Вам удастся надежно установить подрозетник в стене, можно переходить к подключению розетки в гипсокартоне. Подключить провода не составит труда даже электрику-новичку. Главное – отключить электроэнергию на вводном щитке, чтобы Вас не ударило током во время установки и подключения. Перед тем, как переходить к электромонтажным работам – проверьте напряжение на проводах в подрозетнике с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с соответствующей статьей.

Все что нужно сделать – подключить ноль (N, синий), заземление (PE, желто-зеленый) и фазу (L, как правило, коричневый) в соответствующие клеммы на корпусе розетки. Жилы затяните хорошо, чтобы контакт не ослабился и пластик не начал плавиться после установки и подключения, т.к. в этом случае может произойти короткое замыкание в электропроводке и как следствие – пожар в доме.

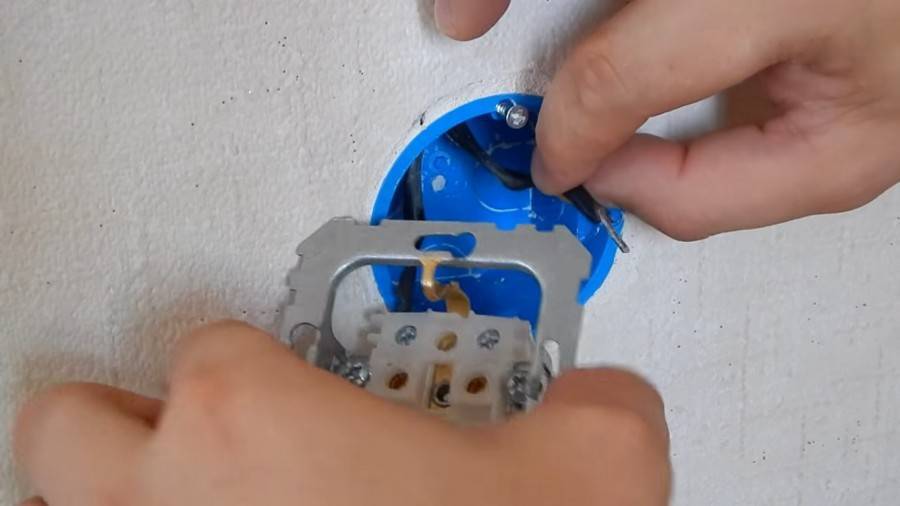

Когда Вы подключите все провода, можно вставить розетку в подрозетник и закрепить ее винтами. Крепление под гипсокартоном можно осуществить либо с помощью двух оставшихся винтов подрозетника либо установить корпус распором лапок самой розетки. После установки и подключения Вам останется только закрепить пластиковую рамку и декоративную крышку, что явно не составит труда.

Технические требования к подрозетникам

В отношении монтажных коробок не существует каких-то отдельных правил по их выбору, установке и эксплуатации. Существуют лишь общие положения, затрагивающие электро- и пожарную безопасность, закрепленные в ПУЭ. В соответствии с ними, монтаж подрозетников в бетоне выполняется таким же образом, как и установка распределительных коробок. Места размещения и расстояния определяются строительными нормами и правилами (СНиП).

Тем не менее, все подрозетники должны быть установлены и соответствовать определенным техническим требованиям, позволяющим избежать проблем в процессе эксплуатации:

Прочность материала должна быть достаточной, чтобы уравновешивать усилия, прилагаемые для вынимания вилки из розетки. Сама коробка при этом прочно удерживается в стене и не выдергивается вместе с розеткой. Для лучшей фиксации наружная поверхность изделий оборудуется специальными пазами, ребрами и зацепами. С этой же целью используются и технологические отверстия, через которые в подрозетник заводится проводка.
Лучшим раствором для крепления считается алебастр или строительный гипс, применяемый в пастообразной консистенции. После полного высыхания корпус коробки невозможно извлечь не повредив пластик или конструкцию самой стены.
Пластик, каторый применяется для изготовления коробок, должен быть не только прочным, но и обладать диэлектрическими свойствами, быть устойчивым к влаге и другим агрессивным воздействиям.
Внутренняя сторона стенок также оборудуется ребрами, усиливающими крепление розеток. Старые металлические конструкции устанавливались гладкими, и розетки довольно часто выпадали из своих посадочных мест из-за слабого зацепа распорных лапок.
У многих подрозетников имеются специальные отверстия под винтовое крепление.
Для изготовления монтажных коробок используются только негорючие пластмассы. Это требование актуально даже для кирпича и бетона, поскольку пламя от розетки может легко перекинуться на стены и мебель, расположенную рядом.
Полезным требованием является наличие специальных элементов под крепление фиксаторов. Это дает возможность собирать блоки с любым количеством подрозетников, в том числе и двойной конфигурации.

Советы

Советы мастеров по установке подрозетника в ГКЛ:

Нельзя устанавливать точки возле самого пола, надо поднять разметку вверх по стене минимум на 20-50 см.
Размер коронки для стандартного подрозетника 68 мм.
Если, создав отверстие, есть металлический или деревянный профиль, его «вырубают», высверливают.
Перед установкой коробки надо в неё завести кабель. Он может выходить сверху с гипсокартонной конструкции или сбоку. Соответственно убирают заглушки на коробке (сверху или сбоку, снизу).
Если несколько отверстий попадают на профиль. Его «выставляют» этой же коронкой. Окончательно подрезают ножницами по металлу.

Установка подозетника в гипсокартонную поверхность не занимает много времени и сил, если сделана правильно разметка, под рукой есть электроинструмент и качественный материал (коронки, коробки). Подрозетники производят различные фирмы из пластика

Стоит обращать внимание на качество используемой пластмассы, толщину подрозетника

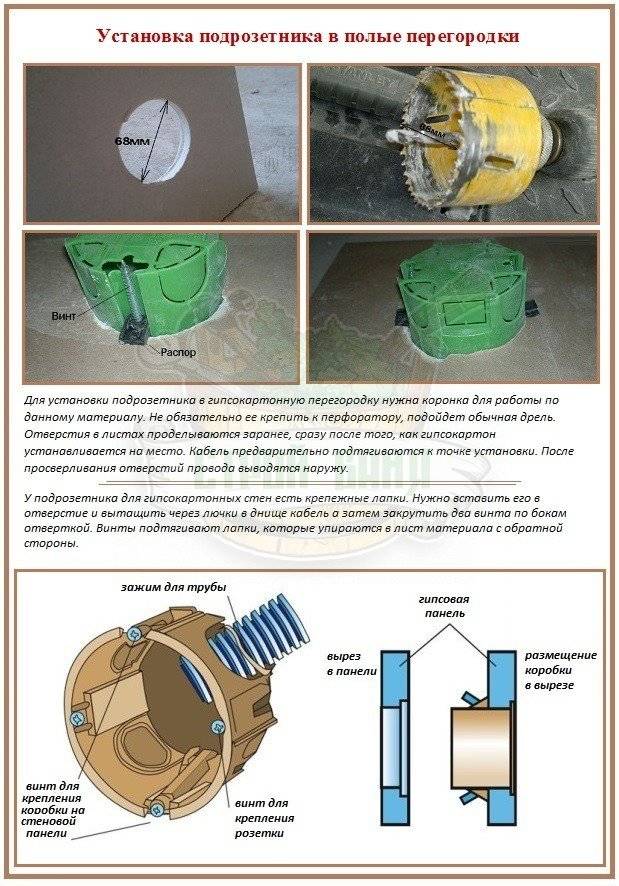

Самостоятельная установка подрозетников в гипсокартон

В современном строительстве часто используются ГКЛ – гипсокартонные листы. Данный материал применяется для монтажа пустотелых стен и межкомнатных перегородок. Соответственно изменилась и схема установки электромонтажного оборудования. В частности дополнительной фурнитуры для электрических розеток и выключателей.

Раньше, эти элементы монтировались в стену, для этого установочная коробка вставлялся в проштроблённое отверстие, где фиксировалась раствором. Для полых конструкций такой вариант не подходит, поэтому на рынке появились специальные подрозетники, предназначенные для гипсокартона.

Отметим, что подрозетник является обязательным элементом при монтаже электрооборудования. Он применяется для установки розеток, выключателей, диммеров, терморегуляторов. Кроме того в них может выполняться распайка электропроводки

Рабочий процесс интуитивно понятен, однако, имеются определённые нюансы, которые будет полезно знать домашнему мастеру. Сразу уточним, что дорогостоящего оборудования или специальных навыков для установки подрозетников в гипсокартон не требуется.

Рад приветствовать Вас друзья на блоге «Электрик в доме». В сегодняшнем выпуске подробно разберем тему, как установить подрозетник в гипсокартон.

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки

Какие нужны инструменты для операции?

Монтаж розетки в подрозетник считается достаточно простой процедурой, если знать основные тонкости процесса. Больше всего времени тратится на сверление стены. Причем монтаж подрозетников в кирпичной стене от такой же манипуляции в бетон немного отличается. Процесс происходит быстрее в кирпичной стене.

Перед началом работ необходимо отключить электричество в квартире, необходимо соблюдать технику безопасности. Не следует путать рычаг, отключающий одну комнату, от общего автомата на весь дом. При отключении помимо фазы разрывается также ноль. Обязательно нужно проверить, есть ли напряжение, даже если человек отключил автомат.

Для монтажа розетки в подрозетник важно заранее подготовить инструменты. Для работы потребуются:

Крестовая отвертка и маленький уровень.
Заранее нужно подготовить пассатижи.
Потребуется приобрести гильзы ГМЛ.
Стоит также запастись термотрубками и специальными пресс-клещами.
Не обойтись при работе без перфоратора и электродрели. Нужно приобрести шпаклевку и шпатели.
