Приточная вентиляция: что это такое, виды, схемы, как ее лучше обустроить

Виды приточной вентиляции

Существует несколько разновидностей приточной системы вентиляции. Ниже перечислены приточные установки, которые чаще всего используются, а также указаны их различия и сходства между собой.

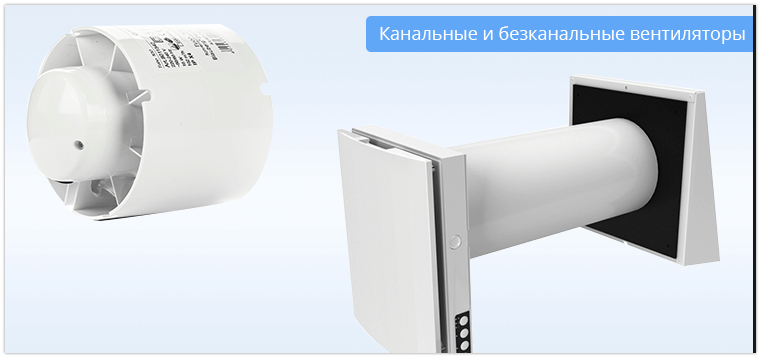

По наличию воздуховодов

Бесканальные

Бесканальные системы представляют собой небольшой модуль, который монтируется в оконную форточку, стену, дверной проем. Основным преимуществом такой системы является простота эксплуатации и монтажа.

Одним из основных факторов, влияющих на выбор такого оборудования, являются малые габариты, что очень удобно для небольших помещений, таких как кухня или санузел. К подобному типу конструкций относятся оконные клапаны, устанавливаемые в форточки и оконные проемы.

Канальные

Такой тип установки более дорогой. Основной особенностью является наличие системы шахт, по которым подается свежий воздух в комнату. Отличием данного устройства является возможность подвести струю свежего воздуха туда, где она более всего востребована. Системы, как правило, устанавливаются на кухнях жилых домов и ресторанов.

По типу конструкции

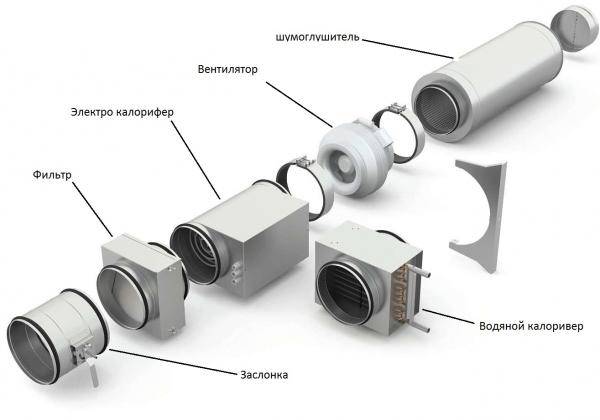

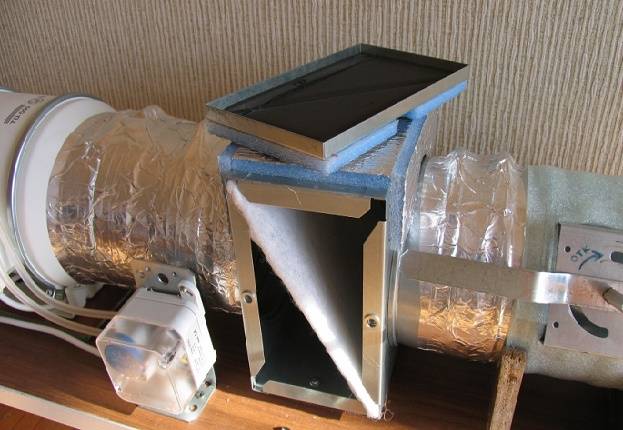

Пример сборной системы вентиляции

Моноблочные

Такой тип конструкции представляет собой цельный модуль, который содержит все необходимые элементы (обычно выглядит как металлический короб с двумя фланцами воздухопроводов). Как правило, включает заслонку с фильтром, нагревательный элемент, кулер, аппаратуру управления. Ввиду компактности установка часто устанавливается в жилых домах для проветривания общей площади.

Сборные

Сборная конструкция эффективна для использования на больших площадях. Отличается большой мощностью и позволяет прогонять большие объемы воздуха. Маломощные установки подходят для домашних хозяйств, большие — для производств.

По наличию компонентов не отличается от моноблочных конструкций. Разное только расположение элементов сети. Все компоненты соединены шахтами и расположены на определенных местах. Так, например, в больших цехах нагревательные элементы располагаются, как правило, у выхода из трубы, а нагнетательные установки — на входе.

По способу вентиляции

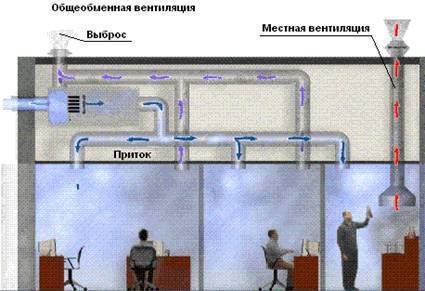

Общеобменная и местная вентиляция

Общеобменная

Представляет собой сложную конструкцию с возможностью выбора настроек, включающую большое количество элементов и разветвленную сеть шахт. Основное предназначение – проветривание целых домов и квартир. В промышленных условиях обеспечивает проветривание различных цехов и складских помещений.

Система обладает одним серьезным достоинством, которое при бытовом использовании дает ей преимущество над остальными типами. Этим свойством является возможность независимой регулировки подачи свежего воздуха к каждой комнате отдельно. Таким образом, можно организовать усиленное проветривание на кухне и санузле при умеренной вентиляции гостиной или спальни.

Местная

Местные системы обеспечивают создание комфортного микроклимата в одном определенном месте, например, в комнате. Монтаж такого устройства зачастую производится на кухнях или в санузлах — там, где это более всего необходимо. Выглядеть устройство может и как небольшой короб, и как разветвленная сеть трубопроводов с врезанными вентиляторами, фильтрами, нагревателями.

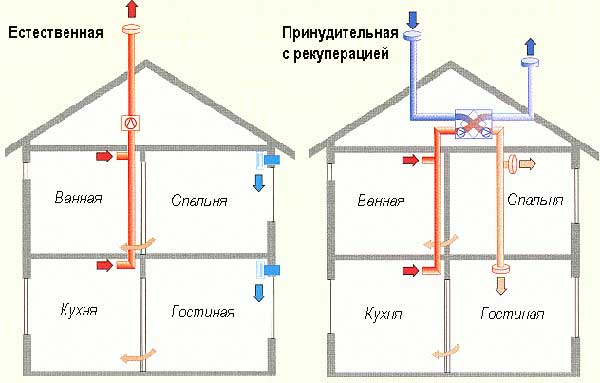

По типу циркуляции

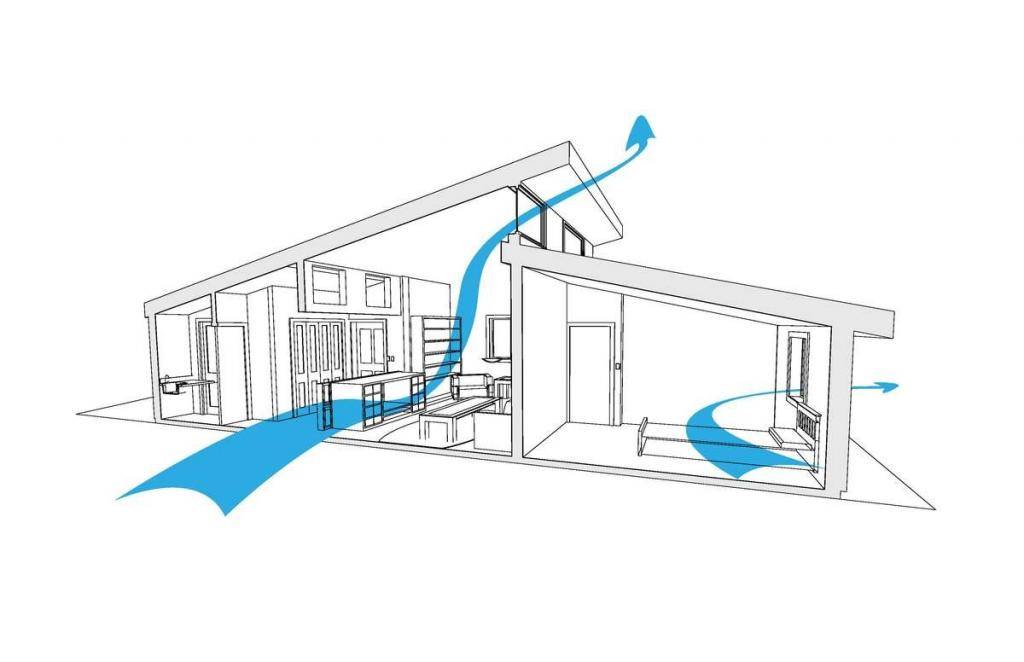

Естественная циркуляция

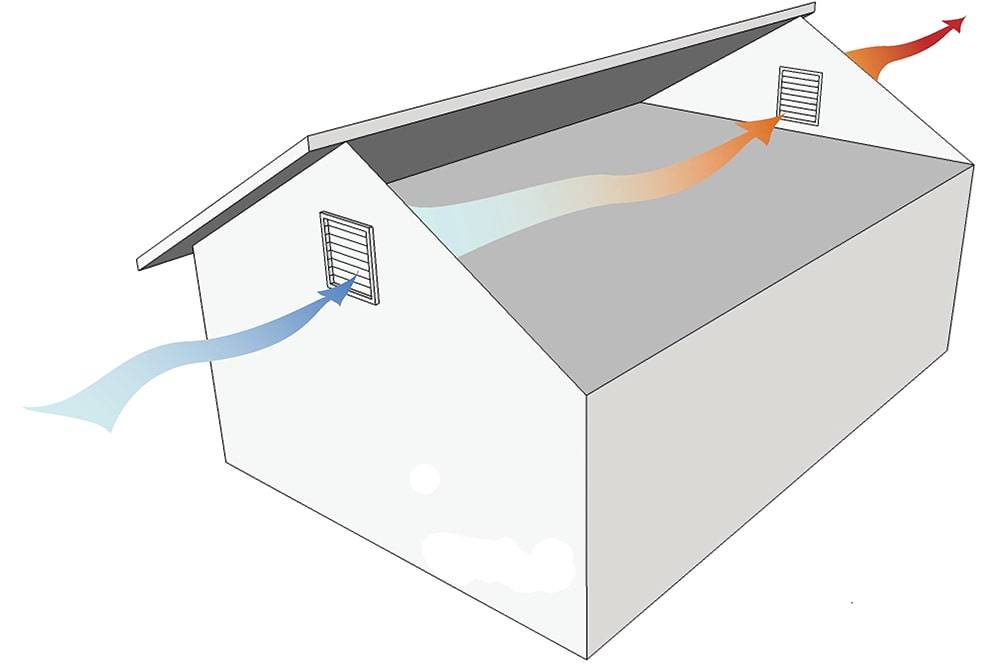

Естественная циркуляция воздушных масс, подразумевает монтаж приточных установок, в которые не входят элементы для принудительного нагнетания воздуха. По сути, такая система представляет собой обычное отверстие в стене или потолке, прикрытое решеткой.

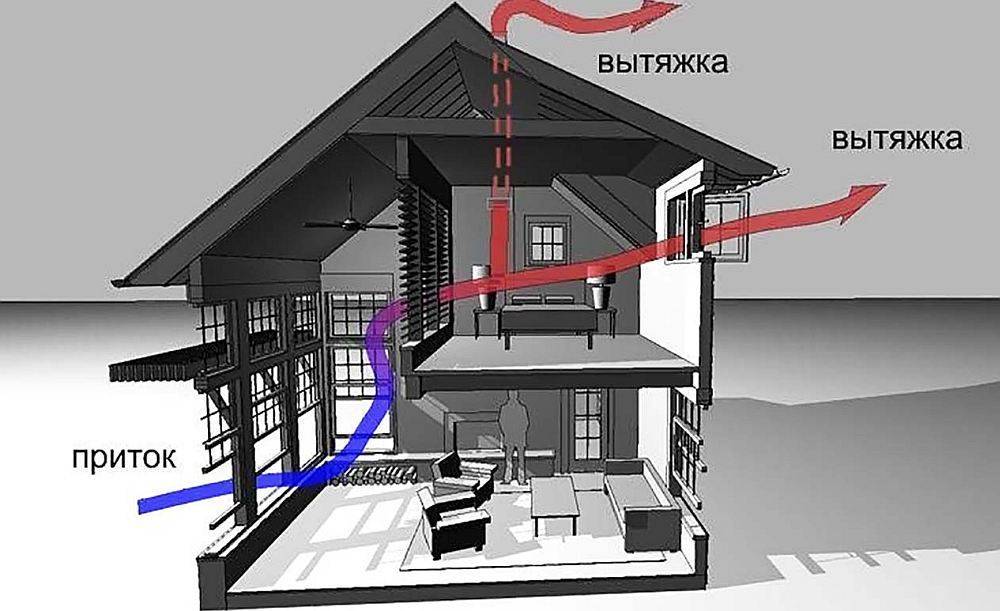

Принцип работы такой: исходящий поток самопроизвольно двигается из-за разницы давления и температуры в помещении и на улице. Серьезным недостатком системы является крайне неэффективная работа при ветреной погоде, сильном морозе или из-за герметичности дверей, окон. Устанавливается, как правило, на кухнях, в гаражах, санузлах и т. д.

С принудительной подачей

Устройства принудительной вентиляции более эффективны, чем естественные. Основным достоинством является наличие нагнетательного элемента в конструкции. Обычно это вентилятор, насос или воздушная турбина. Устанавливается как модернизация естественного проветривания или в дополнение к нему.

Аварийные

Аварийные системы вентиляции, или противодымные, являются разновидностью системы пожаротушения. Принцип работы основан на локализации задымления и препятствовании распространению пожара путем перекрытия поступления воздуха.

Устанавливается, как правило, на пожароопасных складах, в бытовых помещениях офисных зданий, частных домов.

Приточная вентиляция в квартире с фильтрацией

Приточная вентиляция в квартире — это залог здорового микроклимата. Кроме вытяжки воздуха необходима и его обратная тяга. Система вентиляции в квартире — это правильная циркуляция воздуха.

Приточная вентиляция в квартире с фильтрацией — это система, с помощью которой происходит принудительная вентиляция в квартире, то есть идет поступление свежего воздуха с помощью вентиляционных систем. Воздух не только проходит фильтрацию, а также может зимой подогреваться, а летом охлаждаться.

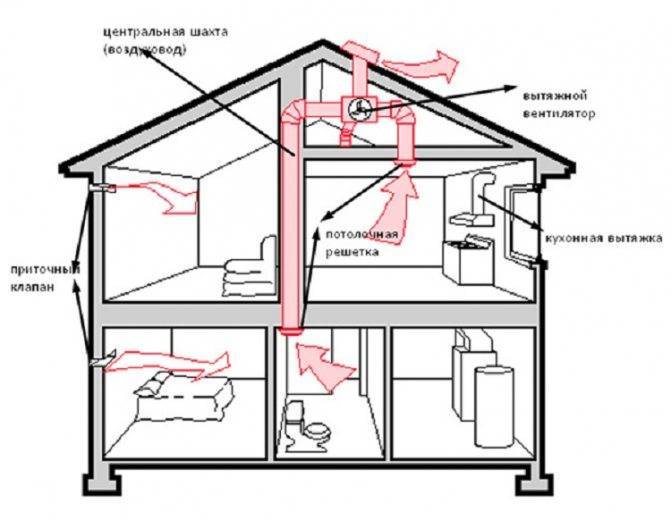

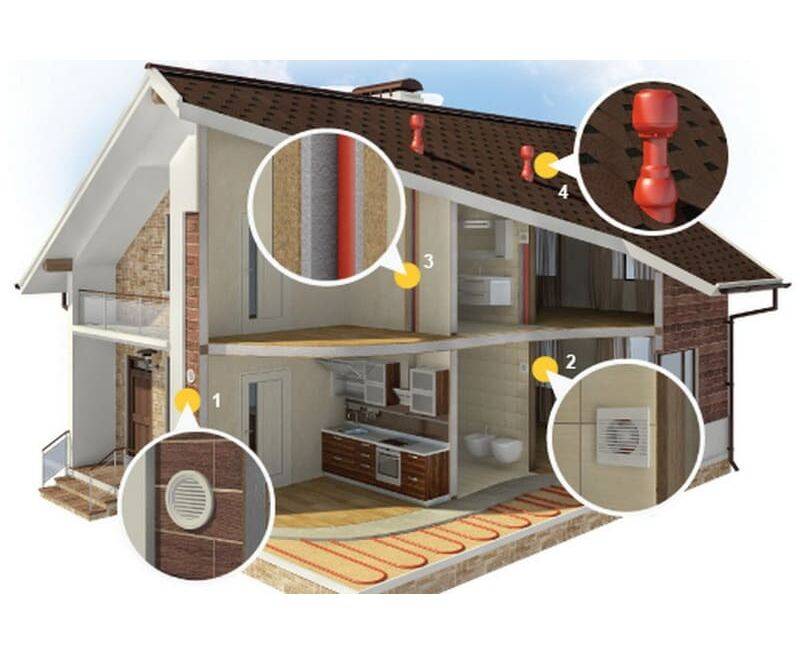

Схема вентиляции в частном доме: устройство системы, как сделать самому (прочитать подробнее)

Залог здорового микроклимата в квартире — грамотное обустройство вентиляционной системы.

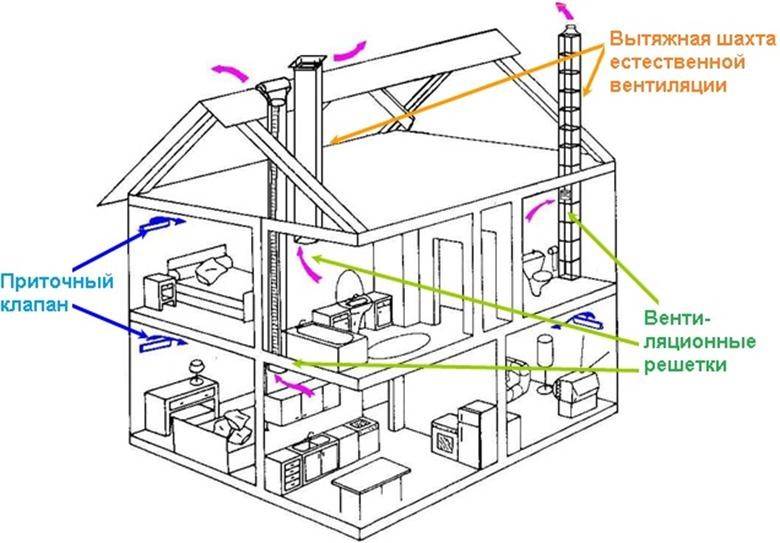

Особенности систем естественного типа

Создание оптимальных условий для жизни и работы людей является достаточно сложным процессом, включающим в себя множество составляющих. Одной из них служит организация хорошей циркуляции воздуха в доме. При этом от правильности установки в наибольшей мере зависит функциональность вентиляционной системы. Несоблюдение технологии монтажа или пренебрежение строительными нормами неминуемо приведет к ухудшению микроклимата. Согласно СНиП, создание хорошего микроклимата в жилом помещении возможно лишь при поступлении 3 куб.м. свежего воздуха в час на каждый квадратный метр площади. Для производственных площадей этот показатель варьируется от количества работающих людей, площади помещения и должен быть не менее 20 м.куб/ч.

Система вентиляции большинства квартир, расположенных в домах старой постройки, основана на естественной циркуляции воздушных масс. Аналогичная схема используется для создания воздухообмена в частных домах и общественных зданиях небольшой площади. Свежий воздух поступает в помещение сквозь окна и двери, а выводится наружу через общий вентиляционный канал (в частных домах сквозь потолок и специальные продухи).

В погоне за повышением термоизоляционных свойств помещения многие стремятся заменить устаревшие деревянные окна и двери на новые пластиковые аналоги. Подобное действие приводит к нарушению циркуляции воздушных масс, которые не могут больше поступать в квартиру естественным путем. В этом случае выручит приточный оконный или стеновой вентиляционный клапан. Это простое устройство, которое не требует подключения к электросети. Модельный ряд приточных клапанов велик: от самых обычных шумозащитных до автоматических. Последние, при достижении определенной влажности, автоматически закрываются. Рекомендуется устанавливать клапан в стену на уровне форточки.

Пример клапана естественной приточной вентиляции

Правильно организованная приточная система вентиляция обеспечивает достаточное поступление свежего воздуха в помещение. Для увеличения циркуляции воздушных масс на промышленных объектах подобная система вентилирования применяется крайне редко, поскольку не способна организовать качественный воздухообмен на большой площади. Как правило, в аналогичных постройках используются иные схемы вентилирования такие, как механическая приточно-вытяжная или туннельная.

Особенности принудительной приточно-вытяжной вентиляции

Функционирование этой системы основано на взаимодействии с двумя различными воздушными потоками, которые проводятся через установленные воздуховоды. В зависимости от мощности и пропускной способности задействованных механизмов обрабатывается заданный объем воздушных масс.

Все рабочие узлы и оборудование располагаются внутри единого корпуса, который можно собирать в любом удобном месте: на наружной стене, чердаке или мансарде.

Принудительная вентиляция

Достоинства	Недостатки
Основана на взаимодействии приточной и вытяжной вентиляции. Но в этом случае как приток, так и вытяжка осуществляются в принудительном порядке посредством работы технического оборудования.	Расчет системы вентиляции и мощность оборудования должны производить специалисты.Так как в процессе работы задействованы технические устройства, необходим своевременный ремонт и обслуживание систем вентиляции.
Высокая эффективность в домах большой площади	Расчет, монтаж и пусконаладочные работы должны осуществлять специалисты
Работа в автоматическом режиме	Затраты на оборудование
Поддержание заданных параметров влажности воздуха
Возможность установить рекуператор и обеспечить энергоэффективную работу системы

Приточно-вытяжной блок вентиляции, установленный на чердакеИсточник vdizayne.ru

В зависимости от дополнительного оборудования, приточно-вытяжная вентиляция может выполнять следующие функции:

повышение влажности воздуха;
насыщение ионами;
охлаждение либо нагрев воздушной массы;
очищение, фильтрация, устранение вредных микроорганизмов.

Современная приточно вытяжная система вентиляции в составе модуля имеет рекуператор – теплообменную камеру, где встречающиеся потоки воздуха обмениваются энергией. У нагретого выходящего воздуха отбирается тепло и отдается поступающему воздуху (или наоборот, если летом в помещении работает кондиционер).

Принцип работы рекуператораИсточник pirrogroup.ru

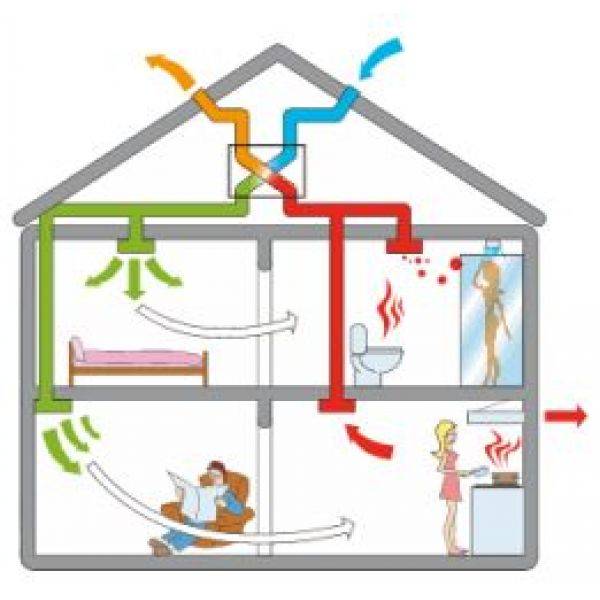

Цикл работы вентиляции с двумя контурами и рекуператором состоит из следующих этапов:

теплый воздух из помещения проводится через рекуператор, нагревая установленный в нем теплообменник;
«отработанный» воздух удаляется наружу;
осуществляется забор чистого прохладного воздуха извне и проводится через нагретый теплообменник рекуператора, отбирая у него тепло/
свежий нагретый воздух подается в помещение.

Для расширения функционала конструкцию дополняют фильтр-системами, автоматическими таймерами, блоками контроля, поддонами для сбора конденсата, блоками управления, датчиками, шумоглушителями.

Схема приточно вытяжной вентиляции с системой автоматизацииИсточник turkov.ru

Главными принципами работы вентиляции такого типа является экономичность и результативность. К основным преимуществам относят:

простой монтаж и обслуживание приточно-вытяжной вентиляции;
качественную очистку входных воздушных масс;
целостность блоков;
модульность конструкции.

Общие требования и показатели микроклимата

Санитарные правила устанавливают гигиенические требования к показателям микроклимата жилых, общественных и рабочих мест производственных помещений с учетом интенсивности энерготрат проживающих и работающих, времени выполнения работы, периодов года и содержат требования к методам измерения и контроля микроклиматических условий. Показатели микроклимата должны обеспечивать сохранение теплового баланса человека с окружающей средой и поддержание оптимального или допустимого теплового состояния организма. Показателями, характеризующими микроклимат в помещениях, являются:

температура воздуха;
температура поверхностей;
относительная влажность воздуха;
скорость движения воздуха;
интенсивность теплового облучения.

При проектировании, строительстве и эксплуатации жилых зданий, предприятий коммунально-бытового обслуживания, учреждений образования, культуры, отдыха, спорта руководствуются требованиями Санитарно-эпидемиологических правил и нормативов СанПиН 2.1.2.1002-00“Санитарно-эпидемиологические требования к жилым зданиям и помещениям“.

Особое внимание уделяется к производственным помещениям. Оптимальные микроклиматические условия установлены по критериям оптимального теплового и функционального состояния человека

Они обеспечивают общее и локальное ощущение теплового комфорта пребывания в течение 8-часовой рабочей смены при минимальном напряжении механизмов терморегуляции, не вызывают отклонений в состоянии здоровья, создают предпосылки для высокого уровня работоспособности и являются предпочтительными на рабочих местах. При проектировании, строительстве и эксплуатации производственных помещений руководствуются санитарными правилами нормами СанПиН 2.2.4.548-96 “Гигиенические требования к микроклимату производственных помещений”. Оптимальные величины показателей микроклимата необходимо соблюдать на рабочих местах производственных помещений, на которых выполняются работы операторского типа, связанные с нервно-эмоциональным напряжением (в кабинах, на пультах и постах управления технологическими процессами, в залах вычислительной техники и др.). Перечень других рабочих мест и видов работ, при которых должны обеспечиваться оптимальные величины микроклимата определяются Санитарными правилами по отдельным отраслям промышленности и другими документами, согласованными с органами Государственного санитарно-эпидемиологического надзора в установленном порядке.

При проектировании зданий и сооружений согласно СП 60.13330.2016 (свод правил актуализированной редакции СНиП 41-01-2003) следует предусматривать технические решения, обеспечивающие:

нормируемые метеорологические условия и чистоту воздуха в обслуживаемой зоне помещений жилых, общественных, а также административно-бытовых зданий предприятий;
нормируемые метеорологические условия и чистоту воздуха в рабочей зоне производственных, лабораторных и складских помещений в зданиях любого;
нормируемые уровни шума и вибраций от работы оборудования и систем теплоснабжения, отопления, вентиляции и кондиционирования, а также от внешних источников шума. Для систем аварийной вентиляции и систем противодымной защиты при работе или опробовании в помещениях, где установлено это оборудование, допускается шум не более 110 дБА, а при импульсном шуме – не более 125 дБА;
охрану атмосферного воздуха от вентиляционных выбросов вредных веществ;
ремонтопригодность систем отопления, вентиляции и кондиционирования;
взрывопожаробезопасность систем отопления, вентиляции и кондиционирования.

Выбор места и особенности монтажа

Перед монтажом канальной вентиляции следует составить проект системы. На нем должно быть обозначено место установки собственно ПУ, расположение воздуховодов, вентиляционных решеток и т.п.

При этом важно учитывать направление потоков воздуха. Местом поступления свежих воздушных масс должны быть жилые помещения, такие как гостиная, кабинет, спальня и т.п

В результате неприятные запахи из санузла или кухни не попадут в жилые комнаты, а будут сразу же удалены через вытяжные решетки. Воздушные потоки могут пересекаться друг с другом, отражаться от поверхности предметов мебели и т.п.

Лучше заранее продумать эти моменты, чтобы траектория движения воздушных потоков была максимально эффективной.

В зимнее время температуру нагрева воздуха, поступающего с улицы, необходимо соотнести с количеством тепла в помещении. Если дом хорошо отапливается, подогрев воздуха можно оставить на минимальном уровне.

А вот если мощности отопительной системы по каким-то причинам не хватает, нагнетаемый воздух следует прогревать сильнее.

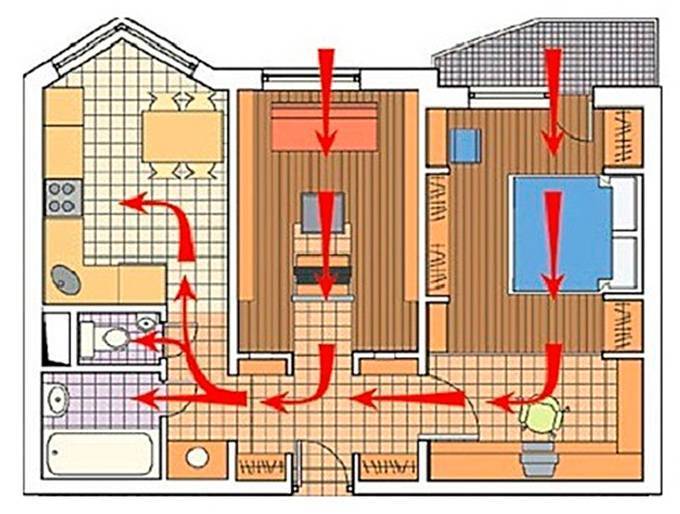

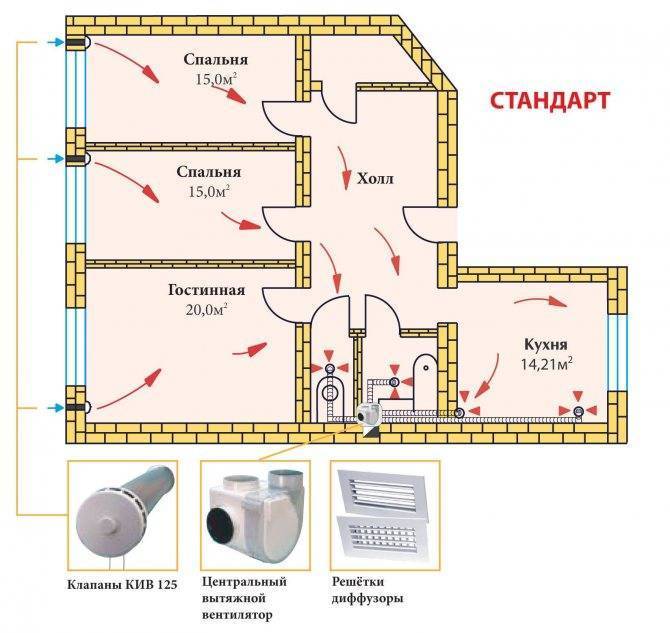

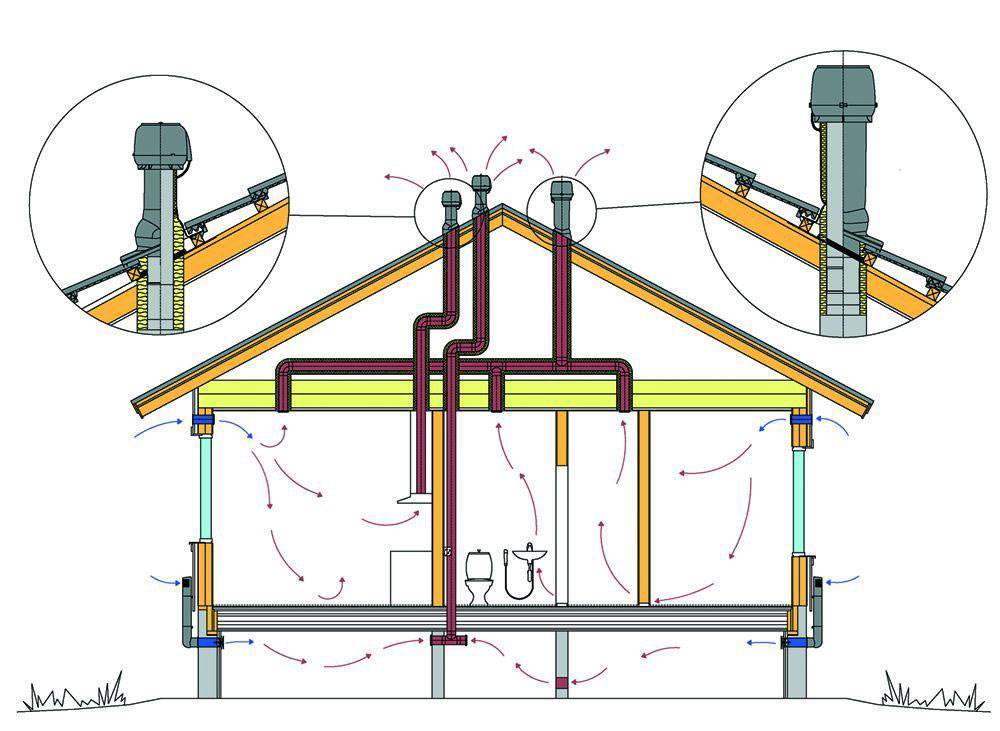

На этой схеме показано правильное перемещение воздушных масс при вентилировании: свежий воздух поступает в жилые помещения, а отработанные потоки удаляются через решетки в кухне и санузле

Выбирая приточную установку, следует решить вопрос о приобретении и установке дополнительных фильтров тонкой очистки. Обычно такие устройства комплектуются фильтрами класса G4, которые способны задерживать относительно крупные загрязнения.

Если есть необходимость или желание избавиться от мелкой пыли, понадобится еще один фильтрующий узел, например, класса F7. Его устанавливают в системе после приточной установки.

В каждой приточной вентиляционной установке имеется фильтр грубой очистки. Замена фильтров выполняется через ревизионный люк, к которому должен быть свободный доступ

Если приточная вентиляционная установка не комплектуется фильтрами тонкой очистки, то их покупают отдельно.

Даже если владельцы дома по каким-то причинам отказались от установки таких элементов, все же в системе рекомендуется предусмотреть место на случай, если такой монтаж понадобится в дальнейшем.

ПУ нужно устанавливать таким образом, чтобы она была доступна для регулярного обслуживания и периодического ремонта.

Особое внимание следует уделить расположению ревизионного люка, через который выполняется замена фильтров. Люк должен свободно открываться, оставляя достаточно места для манипуляций с фильтрующими элементами

При монтаже приточной вентиляции понадобится специальный инструмент и алмазное сверло для бурения стены. Размеры отверстия могут достигать 200 мм

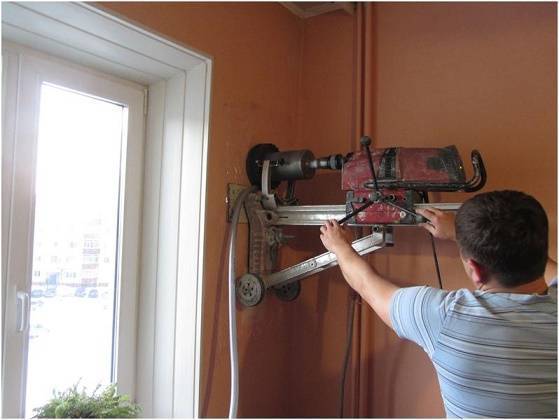

При установке ПУ необходимо выполнить бурение наружной стены. Перфоратор для выполнения таких работ обычно не подходит, работы выполняют алмазным сверлом с постоянным охлаждением водой.

Чтобы не повредит внутреннюю отделку помещения, лучше выполнять сверление снаружи.

Что такое приточная вентиляция

Простое проветривание может обеспечить приток свежего воздуха. Метод простой, но имеет свои недостатки: через форточку или открытое окно в помещение может попадать уличная пыль, аллергены, шум и просто холод. Вот почему отдают преимущество приточной вентиляции. Именно она доставляет свежий воздух в помещение. Система вентиляции приточного типа может состоять из таких элементов:

Непосредственно вентилятор. Именно он в помещение обеспечивает подачу свежего воздуха. В зависимости от мощности вентилятора судят о производительности всей системы в целом. Сам по вентилятор не слишком отличается от обычной форточки, поэтому он работает в системе.
Фильтрующие элементы. Их использование оградит помещение от попадания извне шерсти, пуха, пыли, пыльцы, выхлопных газов. Что касается воздушных фильтров, то они предназначены конкретно для одного из видов загрязнителей. Обычно используют качественный фильтры, которые защитят вас даже от микроскопических включений.
Элемент для нагрева приточного воздуха. Применяется как электрический, так и водяной обогрев. Обогреватели водяного типа преимущественно используются для объемных помещений в общественных или производственных зданиях. Для бытовых целей будет достаточно обогревателя электрического типа.
Рекуператор. Используется для того, чтобы экономить затраты на обогрев помещения в зимнее время. Осуществляется передача тепла от отработанного воздуха к уличному.
Система шумоподавления. Для того чтобы снизить шум от вентиляторов, которые могут работать слишком громко, используются звукоизоляционные материалы.
Трубы для перемещения воздуха или воздуховоды. Изготавливаются из нержавеющей стали, пластика или алюминиевых сплавов. Характеристики воздуховодов зависят от той или иной системы. Часто используются гибкие трубы.
Система управления приточной вентиляцией. В состав системы входит контроллер уровня загрязнения фильтров, регулятор скорости вращения вентилятора, температурный датчик и другие элементы. Автоматическая система контроля гарантирует работу вытяжки в автономном режиме.

Часто в систему входят и дополнительные элементы. К ним относятся обеззараживатель воздуха, увлажнитель и осушитель. Все эти элементы делают приточный воздух комфортным для людей, находящихся в помещении.

Какие бывают виды приточной вентиляции

Приточная вентиляция может классифицироваться по самым разным параметрам, а именно:

По отсутствию или наличию воздуховодов. Бесканальные: воздух попадает в помещение сквозь отверстие в стене или в окне. Канальные: для попадания свежего воздуха в помещение используются воздухопроводы.
По конструктивным особенностям. Различают сборные и моноблочные.
По способу вентиляции. Различают общеобменную вентиляцию при которой во все помещения воздух поступает равномерно. Если речь идет о квартире, то воздух во все комнаты поступает равномерно. Местная вентиляция предусматривает подачу свежего воздуха в одно помещение или в одну комнату.
По способу циркуляции воздуха. Принудительная вентиляция предусматривает наличие вентилятора, который обеспечивает подачу воздуха в помещение. Естественная циркуляция — это обычная дырка в стене, сквозь которую воздух проникает в помещение.

Плюсы и минусы приточной вентиляции

Приточная вентиляция имеет следующие преимущества:

Она компактна, легко устанавливается в любом помещении.
Вытяжка эргономичная.
Отличается высокой энергоэффективностью.
Возможна автоматизация системы приточной вентиляции.

К относительным недостаткам системы можно отнести то обстоятельство, что при ее установке необходимо ориентироваться на место проживания. В промзоне необходимо использовать специальные системы вентиляции, например. Также приточные системы преимущественно используются в помещениях небольшой площади.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

рабочий кабинет – 60 кубов;
общие гостиные или залы – 40 кубов;
коридоры – 10 кубов;
санузлы и душевые – 70 кубов;
курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Видео описание

Наглядно про нормативы для вентиляции смотрите на видео:

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Видео описание

Еще про расчет вентиляции на видео:

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru

Заключение

Монтаж вентиляционной конструкции приточно-вытяжного типа позволит поддерживать оптимальный микроклимат внутри помещений. Это повышает работоспособность проживающих в доме людей и просто улучшает их самочувствие. Особенно актуальным вопрос вентиляции является для владельцев современных домов с герметично закрывающимися окнами и дверями, ведь вместе с избавлением от сквозняков пропадает и естественный воздухообмен. В таких домах приточно вытяжную вентиляционную систему желательно предусматривать еще на этапе проектирования.

Ошибки при проектировании

На этапе создания проекта нередко встречаются ошибки и недоработки. Это может быть превышенный шумовой фон, обратная или недостаточная тяга, задувание (верхние этажи многоэтажных жилых домов) и другие проблемы. Часть из них можно решить и после завершения монтажа, с помощью дополнительных установок.

Яркий пример низкоквалифицированного расчета — недостаточная тяга на вытяжке из производственного помещения без особо вредных выбросов. Допустим, вентканал заканчивается круглой шахтой, возвышающейся над крышей на 2 000 – 2 500 мм. Поднимать её выше не всегда возможно и целесообразно, и в подобных случаях используется принцип факельного выброса. В верхней части круглой вентшахты устанавливается наконечник с меньшим диаметром рабочего отверстия. Создаётся искусственное сужение сечения, которое влияет на скорость выброса газа в атмосферу — она многократно увеличивается.

Пример проекта

Выводы и полезное видео по теме

В этом видео наглядно представлено устройство и принцип действия приточной вентиляции, а также ее отличие от естественного вентилирования помещений:

Здесь можно посмотреть обзор приточной установки “Эко-свежесть”:

Приточная вентиляция – отличный способ обеспечить свой дом свежим воздухом и создать в нем благоприятный микроклимат. Все усилия и затраты на создание такой системы полностью окупятся, поскольку от правильного вентилирования зависит здоровье всех жильцов дома.
