Промышленный осевой вентилятор: как выбрать и не пожалеть потом

Осевой вентилятор в промышленности — это не просто вентилятор. Это сердце системы вентиляции, которое определяет эффективность, шум, срок службы и расходы на электроэннергию. В статье расскажу, как понять технические параметры, на что смотреть при выборе, как правильно монтировать и эксплуатировать такое оборудование, чтобы оно работало долго и без сюрпризов.

Я не буду засыпать вас непонятными формулами. Вместо этого дам практичные советы и примеры, которые можно применить прямо на объекте. Если вы инженер, монтажник или покупатель, эта статья сэкономит вам время и деньги.

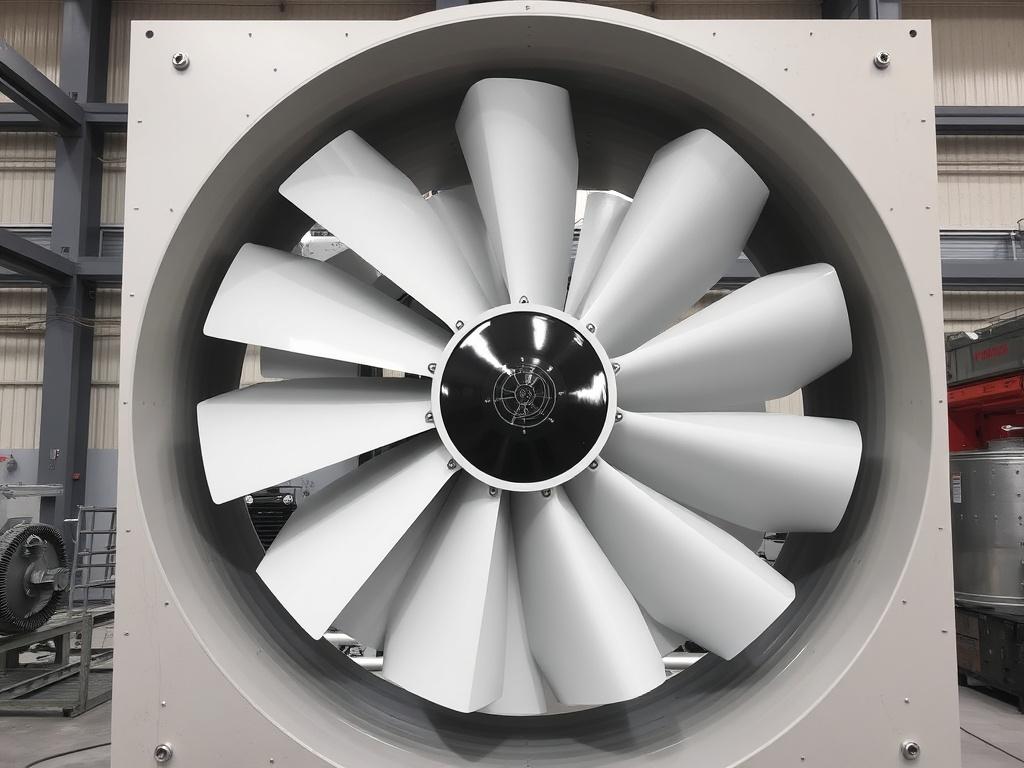

Что такое промышленный осевой вентилятор и где он нужен

Осевой вентилятор перемещает воздух вдоль оси вращения рабочего колеса. В отличие от центробежных устройств, он лучше справляется с большими объемами воздуха при невысоком противодавлении. Это делает его естественным выбором для вытяжек, приточек, охлаждения технологического оборудования, проветривания производственных цехов, шахт и тоннелей. Больше информации о том, что из себя представляет вентилятор ВСП-500, можно узнать пройдя по ссылке.

Установка может быть как в приточной системе, так и на вытяжке. В промышленных условиях важнее не тип корпуса, а соответствие вентилятором рабочей точке системы — объему воздуха и статическому давлению. Неверный выбор сразу скажется на энергопотреблении и шуме.

Принцип работы

Рабочее колесо с лопастями, вращаясь, создает давление и перемещает поток. Параметры лопастей, угол наклона и форма определяют характеристики — производительность, КПД и уровень шума. Мотор вращает колесо, а корпус направляет поток и защищает конструкцию.

Важный момент: эффективность всей системы зависит не только от вентилятора, но и от канальных потерь. Плохо рассчитанные воздуховоды или длинные изгибы увеличивают сопротивление, и вентилятор вынужден работать в нештатном режиме.

Типичные области применения

Осевые промышленные вентиляторы востребованы в следующих задачах:

вытяжные системы цехов и мастерских;
вентиляция складов и ангаров;
охлаждение технологического оборудования и электрощитов;
вентиляция туннелей и тоннелей технических проходов;
системы кондиционирования больших помещений;
подача воздуха в горнодобывающей отрасли.

Каждое применение диктует свои требования к материалу, защите мотора и исполнению лопастей.

Ключевые характеристики, которые важно знать

При выборе вентилятора нужно смотреть не на одну цифру, а на набор параметров. Приведу основные и объясню, почему каждый из них важен.

Производительность (Q) в кубометрах в час — сколько воздуха вентилятор способен прокачать. Статическое давление (ΔP) в паскалях — сколько сопротивления система оказывает потоку. Мощность двигателя и КПД определяют энергопотребление. Дополнительно обратите внимание на уровень шума, класс защиты IP, материалы и допустимую температуру среды.

Таблица: сравнение типовых моделей

Параметр	Компактный	Универсальный	Высокопроизводительный
Производительность, м3/ч	2 000	8 000	40 000
Статическое давление, Па	80	200	600
Мощность, кВт	0,75	5,5	55
Уровень шума, дБ(А)	58	72	88
Материал корпуса	оцинк. сталь	сталь с покрытием	нерж. сталь / алюминий
Класс защиты	IP54	IP55	IP66

Как читать паспортные данные

Не берите значение Q и ΔP по отдельности. На графике характеристик вентилятора есть кривая производительности, и нужно выбирать модель так, чтобы рабочая точка системы попадала на кривую вблизи максимального КПД. Если вентилятор работает далеко от оптимума, он будет жрать лишнюю энергию и быстрее выходить из строя.

Еще одна важная цифра — допустимая температура воздуха. Для нагретых газов нужны другие материалы и подшипники. Для агрессивных сред — коррозионностойкое исполнение или специальные покрытия.

Как выбирать под конкретную задачу

Выбор вентилятора начинается с ответа на два вопроса: сколько воздуха нужно и какое сопротивление у системы. Практический порядок действий такой:

Определите требуемый объем воздуха Q.
Оцените статическое давление ΔP, учитывая длину и диаметр каналов, фильтры и отводы.
Подберите вентилятор по графику, с запасом по производительности и давлению около 10–20%.
Проверьте КПД и мощность — сравните эксплуатационные расходы.
Уточните требования по шуму, материалам и защите от пыли/влаги.

Надежнее всего — работать с кривыми производителя и оценивать систему совместно с инженером. Если такой возможности нет, соблюдайте технологические допуски и не экономьте на моторе и защите от вибраций.

Простая формула для грубой оценки

Если нужно быстро прикинуть, достаточно двух формул. Первый шаг — вычислить скорость потока по сечению: V = Q / A, где Q — объем воздуха, A — площадь сечения. Затем мощность вентилятора можно оценить так: P ≈ (Q × ΔP) / (η × 3600), где P в кВт, ΔP в Па, η — КПД (дробное значение, например 0,6). Это грубая оценка, но она помогает понять порядок величин.

Пример. Требуется 10 000 м3/ч через канал диаметром 0,8 м. Площадь A = 0,502 м2, скорость V ≈ 19,9 м/с. Если давление 300 Па и КПД 0,65, то мощность P ≈ (10 000 × 300) / (0,65 × 3600) ≈ 1,27 кВт? Нет, здесь нужна корректировка: учитывайте единицы. Реальный результат будет около 1,3 кВт. Это ориентирное число — всегда сверяйтесь с паспортом вентиляторного агрегата.

Установка и эксплуатация

Правильный монтаж — половина успеха. Неправильно закрепленный корпус, неотбалансированное рабочее колесо или плохие крепления мотора гарантируют вибрации и шум уже через несколько недель.

Перед запуском проверьте: свободен ли вал, нет ли посторонних предметов в крыльчатке, правильно ли подключено заземление, соответствует ли частота и напряжение сети паспортным данным. Обязательно проводите балансировку рабочего колеса и настройку электропривода.

Контрольный чеклист при монтаже

Проверка резьбовых соединений и опор на отсутствие трещин;
балансировка колеса по паспорту;
проверка уплотнений и герметичности фланцев;
наладка частотного преобразователя, если используется;
наличие компенсаторов и виброопор;
запись начальных показаний тока и вибрации для дальнейшего мониторинга.

Профилактика продлевает срок службы. Лубрикация подшипников по графику, очистка лопастей и проверка контактов — обязательная рутина. Не ждите появления неисправности, действуйте по плану.

Материалы и защита от среды

Выбор материала корпуса и рабочего колеса зависит от условий. Оцинкованная сталь подойдет для сухих и умеренно влажных условий. Для агрессивных сред или высокой влажности лучше использовать нержавеющую сталь или алюминиевые сплавы. Для взрывоопасных зон существуют специальные исполнении с взрывозащитой и сертификацией.

Класс защиты IP указывает, насколько надежно вентилятор защищен от пыли и воды. Для наружных установок и работы в пыльной среде выбирайте IP56 и выше. Важно также учитывать температурный режим и устойчивость к абразиву.

Частые ошибки и как их избежать

Ошибки при проектировании и эксплуатации повторяются часто. Рассмотрю самые распространенные и объясню, как их избежать.

Неправильный расчёт давления: часто недооценивают потери в воздуховодах. Решение — проводить полные расчеты системы или использовать дополнительные датчики для проверки в реале.
Выбор по запасу только по производительности: чрезмерный запас приводит к работе на несвойственной точке и потере КПД. Лучше подбирать по графику.
Игнорирование вибраций: отсутствие виброопор ускоряет износ подшипников. Используйте компенсаторы и виброизоляцию.
Экономия на сервисе: пропуск обслуживания сокращает срок службы и увеличивает аварийный простой. Составьте график ТО и придерживайтесь его.

Инновации и тренды

Современные промышленные осевые вентиляторы становятся умнее и экономичнее. Электронно-коммутируемые двигатели (EC) и частотные преобразователи позволяют гибко управлять системой и существенно снижать энергозатраты. Развитие CFD-моделирования помогает оптимизировать лопасти под конкретную задачу, снижая шум и повышая КПД.

Еще один тренд — интеграция датчиков вибрации, температуры и тока, которые передают данные в систему промышленного мониторинга. Это снижает риск внезапных отказов и позволяет переходить к прогнозному обслуживанию.

Заключение

Промышленный осевой вентилятор — это инженерное решение, которое требует внимательного подхода. Выбор по одной цифре часто приводит к проблемам. Опирайтесь на реальные графики, учитывайте сопротивление системы, требуемую защиту и требования по шуму. Инвестиция в правильную модель и качественный монтаж окупится за счет экономии электроэнергии, снижения простоев и меньших расходов на ремонт. Простая проверка — соответствие рабочей точки кривой вентилятора — решает большинство задач, а регулярное обслуживание сохраняет оборудование долгие годы работоспособным.
