Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Разновидности тротуарной плитки

Прежде чем принимать решение как нужно класть тротуарную плитку на песок, важно знать ее варианты. Типы часто используемых тротуарных плит:

  • Бетон. Асфальтовые плиты можно разделить на два основных типа: промышленные и натуральные. Первый тип производится бетоном. Они обычно долговечны, устойчивы к погодным условиям и универсальны.
  • Кирпич. Известный своим классическим внешним видом, кирпич чрезвычайно прочен, долговечен и прослужит долго.
  • Булыжник. Есть также несколько брусчаток из натурального камня. Булыжник дает ощущение старинности, потому что это то, из чего когда-то были сделаны улицы.
  • Резинка. Резиновые дорожные плитки, обычно изготавливаемые из переработанных шин, придают патио или дорожкам совершенно другой вид. Они не только не скользят, но и почти не нуждаются в уходе.
  • Песчаник. Это также природный камень, представляющий собой смесь песка и других частиц. У него синевато-серый оттенок, который дает ему такое имя.
  • Плитняк. Выложенные из каменоломни каменные плиты являются прочными, безопасными и сохранят прохладу, потому что они не поглощают тепло. Это идеально подходит для двора, который находится под прямыми солнечными лучами.
  • Травертин. Это дорожный тип, более текстурированный и заполнен небольшими бороздками. Он также очень долговечен.

Важные нюансы, можно ли избежать ошибок?

При расчете габаритов тротуара важно учитывать размеры плит для предотвращения большого объема работ по обрезке элементов и сокращения отходов. Схема монтажа блоков “шахматкой” наиболее экономична, при укладке по диагонали объем отходов увеличится

Для создания долговечного покрытия необходимо сделать стоки для воды и обеспечить уклон поверхности. Перепад должен составлять 5 мм на 1 м.

Работы по подготовке раствора выполняют на рабочем месте, состав смешивают небольшими порциями. Температурный режим рекомендован до 0°С. При минусовой температуре раствор бетона застывает, монтажные работы не проводятся.

Изделия, выполненные методом вибролитья, специалисты рекомендуют выкладывать на клеящую основу, цементный состав может повредить блоки, материалы не соответствуют по фактурам и цветовой гамме. Клей на вибролитые плиты наносится тонким слоем, обеспечивая надежное сцепление с поверхностью дороги.

Для укладки на бетонную поверхность должны использоваться плиты с морозостойкостью 200 циклов, прочностью на сжатие около 3 МПа, показателем истираемости при эксплуатации 0,7 г/см², параметрами водопоглощения около 5%.

Материалы должны быть с ровной геометрией в соответствии с линейкой размеров, отсутствием пористости на поверхностях, без внешних и внутренних трещин, с ровным тонированием.

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки — схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) — схемаБордюр и поребрик для тротуарной плитки — схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

Укладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

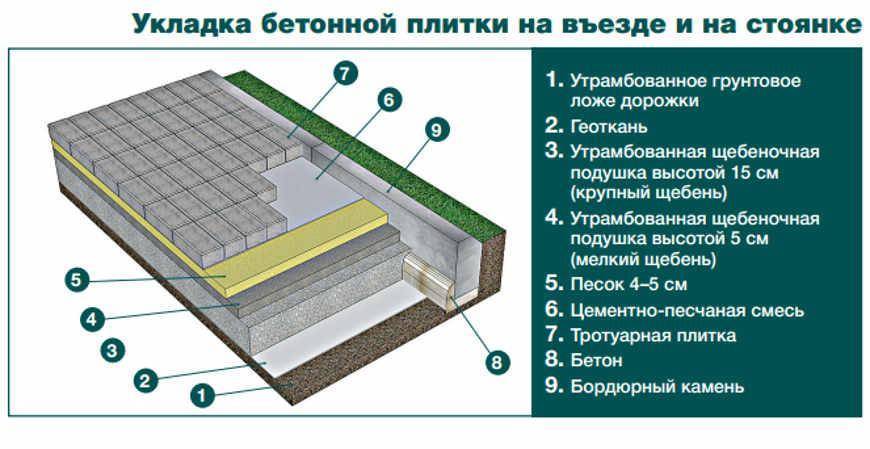

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание, – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:

плитка выкладывается от нижней точки в сторону повышения;

кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;

установка плитки круговым способом начинается от центра рисунка.

Установка плитки круговым способомУкладка плитки кругом

начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.

Популярные статьи  Какой водонагреватель лучше купить в квартиру — ТОП-10 популярных моделей

плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

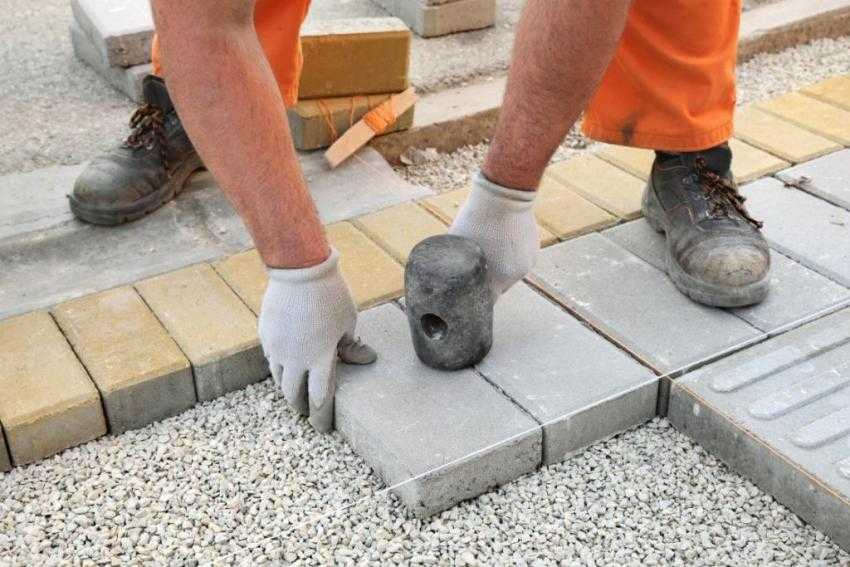

«Посадка» тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плитки

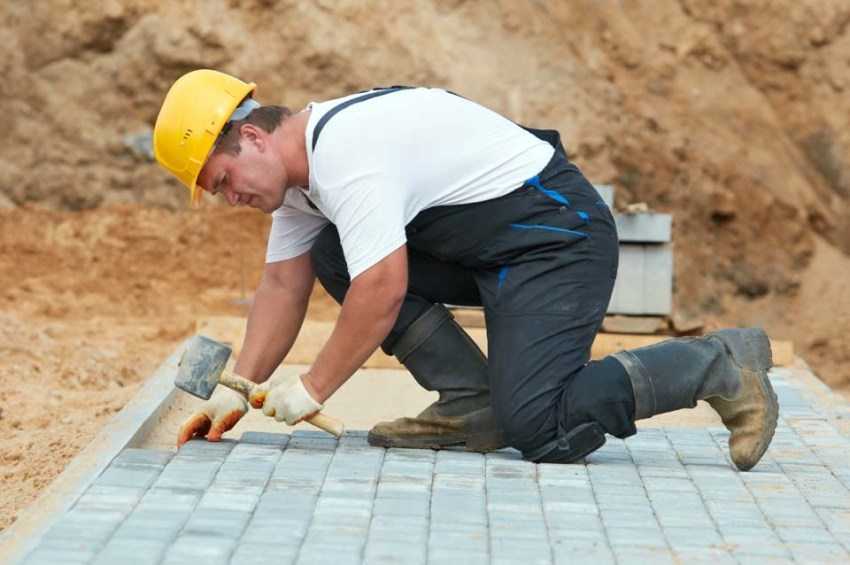

Укладка тротуарной плитки своими руками

Тротуарная плитка «Старый город» имеет преимущество при укладке в том, что она имеет разный дизайн. То есть, вариантов рисунка и укладки очень много. Но сам процесс имеет некоторые правила. Во – первых: ровность швов. Через каждые три – четыре ряда проверять натянутой леской направление шва, если нужно, подравниваем ударами резинового молотка. Во – вторых: ровность по плоскости. Также, каждые три – четыре ряда, берём уровень или правило и прикладываем сверху на уложенную плитку и просматриваем нижний зазор. Он должен бить минимальный, если это не так, то так же подравняем ударами молотка, только сверху. И в – третьих: при укладке плитки каждую  следует немного пристукивать  молотком. Это даёт дополнительное уплотнение подстилающего слоя гарцовки.

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

В начале статьи я давал информацию, что расчёты будут в конце. Так вот, когда приступаем к работе по тротуарной плитки, задаём себе вопрос: на какую глубину снимать грунт и готовить основу? Так вот, сейчас мы это можем просчитать. Нам для этого нужно знать «привязочные точки», толщину плитки, особенности территории (где будут садовые дорожки, площадки, и самое главное – заезды).

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Привязочная точка – это места на территории, где верх тротуарной плитки должен совпадать с элементами постройки на территории. Например: порог дома, низ ступеньки, низ выделенной площадки, и т.д.

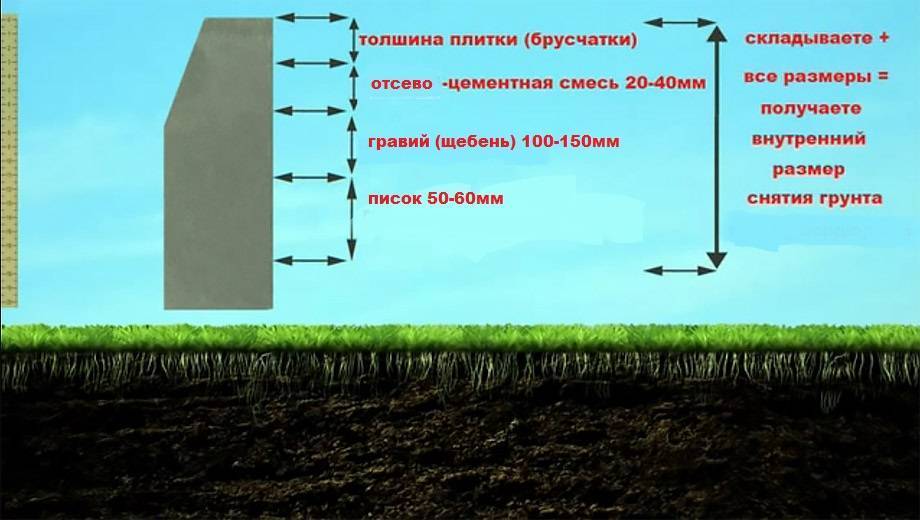

Когда эти все данные у нас есть, мы суммируем конструктив: толщина песчаной подушки, плюс толщина щебневой основы, плюс толщина гарцовочной подстилки, плюс толщина плитки. Толщину плитки можно брать за минусом одного сантиметра. Этот сантиметр компенсируется при трамбовании уложенной плитки виброплитой. Нужно учитывать, что на территории толщина плитки может быть разная — в зависимости от технологического назначения.

Итак, когда у нас плитка положена, если есть подрезка, (подрезка это места, где не влезает целая плитка) то подрезку выполняем с помощью болгарки с диском с алмазным напылением, не забывая про средства индивидуальной безопасности (очки, перчатки), просыпаем готовые участки песком. Песок должен быть сухим, мелкокалиброванным и чистым. С помощью веника или садовой щётки распределяем песок по швам, чтоб он максимально заполнил швы, остаток песка не сметаем, а примерно равномерным слоем оставляем на плитке.

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Выполняем укладку тротуарной плитки своими руками: пошаговая инструкция, видео

Укладка в качестве покрытия тротуарной плитки вручную осуществляется по диагонали. Заготовки помещаются на поверхность основания в направлении «от себя». Это делается для того, чтобы не нарушить целостность подготовленного и ровного верхнего слоя. Следите, чтобы между заготовками оставался зазор примерно в 1-2 мм.

На заметку! Самой простой в отношении укладки является плитка «Старый город». Ее заготовки обладают специальными выступами, препятствующими плотному прилеганию элементов друг к другу.

В дальнейшем эти зазоры будут заполняться песком или же специальной сухой смесью. Данная процедура выполняется для того, чтобы зафиксировать плитки в необходимом положении. Песок в процессе эксплуатации покрытия не даст заготовкам сдвинуться со своих мест.

После того как плитка уложена на поверхность основания, ее следует утрамбовать. Делать это нужно очень аккуратно, чтобы не испортить заготовку. Используйте при этом резиновый молоток или деревянную киянку. Осуществляйте визуальный контроль размещения каждого элемента в соответствии с выбранной вами схемой укладки.

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендацииДля ровной укладки плитки вдоль и поперек рядов натягивается веревка.

Если не получилось установить плитку как положено, заготовку следует поднять, скорректировать количество песка под ней (убрать или, наоборот, досыпать), выровнять поверхность с помощью трамбовки и снова попытаться установить элемент правильно.

Популярные статьи  Моргает лампочка при выключенном выключателе: причины и способы устранения

Если по проекту предполагается создание площадки или дорожки неправильной формы, с поворотами или закруглениями, вам потребуется выполнять раскрой материала. Любой вариант плиточного покрытия достаточно хорошо поддается нарезке. Для этих целей лучше использовать болгарку. Запаситесь набором дисков, предназначенных для работы с каменной поверхностью.

Перед тем как приступать к раскрою материала, плитку следует приложить к предполагаемому месту монтажа и нанести разметку в виде линии. По ней будет отсекаться ненужная часть, которая выходит за пределы бордюра. Чтобы избежать перерасхода материала, рекомендуется осуществлять нарезку плитки в последнюю очередь, когда цельные заготовки уже уложены.

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендацииМощение дорожки с установленными бордюрами.

Когда черновая укладка выполнена, осуществляется контрольная проверка размещения плитки с помощью правила или строительного уровня на предмет присутствия дефектов в покрытии:

  • неровностей;
  • впадин;
  • выпуклостей.

После того как все дефекты устранены, покрытие засыпается речным песком с мелкой фракцией или смесью из песка и цемента. Для удаления излишков используйте швабру, веник или щетку. Полейте покрытие водой из шланга. На этом работы по укладке покрытия завершены.

Используйте видео материал, чтобы наглядным образом увидеть, как происходит укладка плиточного покрытия. При соблюдении технологий и подборе качественных материалов, дорожки из брусчатки будут украшать ваш загородный двор еще очень долгое время.

Как укладывать

При укладке тротуарной плитки совершают следующие ошибки:

  • неправильная подготовка основания или водоотведения;
  • неверная разметка площадки под плитку;
  • неверная ориентация рисунка;
  • отсутствие герметизации;
  • неправильный уклон отдельных плиток;
  • использование неподходящего клея.

Об ошибках в подготовке основания и системе водоотведения, способах их исправления и правильных технологиях строительства основания читайте в статье Ошибки при подготовке основания.

Ошибки при разметке площадки под укладку приводят к увеличению расхода плитки, потому что возрастает количество плиток, которые необходимо резать. Если продольная линия не параллельна боковым сторонам участка, а поперечная не параллельна передней и задней сторонам участка, возрастает количество отходов от резки, это увеличивает потери плитки.

При укладке фигурной плитки важно правильно произвести разметку рисунка. Если рисунок гармонично вписывается в окружающий ландшафт, дорожка или площадка с такой плиткой выглядит очень красиво

Если рисунок размечен с ошибками, такая дорожка или площадка вызывает ощущение неправильности и снижает привлекательность дизайна участка.

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Последствия ошибок при укладке основания

Если плитку укладывают без герметизации цементом или сухой смесью для штукатурных работ, то защита подстилающих слоев и грунта от воды снижается

Это особенно важно, если для основания использовали немытый песок и щебень. Вода, стекая по поверхности отмостки, проникает в щели между плитками и опускается вниз

Часть задерживается в глине, которая присутствует в немытом песке и щебне, часть задерживается в верхних слоях грунта.

При снижении температуры ниже нуля градусов плитка и основание промерзают, их температура также становится отрицательной. В результате вода в верхних слоях грунта и основании замерзает и увеличивается в размерах, после оттаивания возвращаясь в прежнее состояние. Этот процесс приводит к образованию пустот и проседанию грунта, основания и плитки.

Во время укладки тротуарной плитки необходимо уровнем проверять как участки размером 2-5 квадратных метров, так и отдельные плитки. Когда пренебрегают этой операцией, уклон отдельных плиток отличается от уклона остальных, в результате один край плитки проседает, а другой выступает над поверхностью соседних.

Со временем неправильный уклон только увеличивается. Торчащие края плитки снижают красоту и привлекательность рисунка и комфортность передвижения по мощеному плиткой участку. В темное время суток человек может споткнуться о выступающий край плитки и получить травму.

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Повреждения плитки при превышении нагрузки

При укладке керамогранита, клинкерной, глиняной или полимербетонной плитки необходимо правильно подготовить основание и использовать соответствующий типу плитки и зимним температурам клей.

Использование несоответствующего типу плитки и клея приведет к отслаиванию и раскалыванию плитки. Если вы использовали клей, предназначенный для более высокой температуры, зимой его вспучит. Вода, которую впитывает клей во время дождя, замерзает, расширяется и разрушает клеевой слой, в результате плитка отваливается от основания.

Для красивой и качественной укладки тротуарной плитки не нужно многолетнего профессионального обучения. Достаточно следовать общим правилам выбора и укладки плитки, не спешить и при выполнении всех операций следовать рекомендациям из соответствующих статей. Теперь вы знаете, как избежать ошибок, которые допускают при укладке тротуарной плитки, это позволит сделать тротуар, парк или придомовую территорию более красивой.

Создание “подушки” из песка или щебня

Подушка возводится в такой последовательности:

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

насыпают слой песка толщиной минимум 15 см. Если котлован получился глубже 50-ти см, песок насыпают таким слоем, чтобы от его верха до уровня земли оставалось 30 см плюс толщина плитки. Песок нужен чистый, без содержания глины. Насыпав слоем толщиной в 5-7 см, его разравнивают граблями, затем насухо прессуют трамбовкой или виброплитой. После хорошо поливают и снова трамбуют;
далее насыпают следующий слой на толщину в 5-7 см и проделывают все то же самое. Верх песчаной подушки должен быть идеально ровным. Можно формировать его правилом по маякам, выставленным по уровню;
укладывают на утрамбованный песок плиты экструдированного пенополистирола (ЭППС) толщиной 50 мм. Обычный гранулированный пенополистирол, с которым часто приходится сталкиваться в быту, не подойдет — под нагрузкой он деформируется. ЭППС же выдерживает без существенных деформаций до 50 т/ м2. Являясь эффективным теплоизолятором, данный слой значительно уменьшает глубину промерзания грунта. Значит, покрытие не будет искривляться силами морозного пучения

Популярные статьи  Консоль в прихожую: практичный и оригинальный предмет интерьера

Крайне важно убедиться, что листы пенопласта лежат устойчиво, а это возможно только при ровном песчаном основании. Если при ходьбе по листам обнаруживается, что они где-то играют, здесь досыпают песок либо, наоборот, убирают его излишки.
 ЭППС застилают геотекстилем

Это необходимо для того, чтобы плиты не повреждались и не раздвигались уложенной сверху щебенкой;
насыпают слой щебня фракции 5х20 или 20х40 мм толщиной 10 см, прессуют его трамбовкой или виброплитой;
снова настилают геотекстиль;
засыпают слой песка толщиной 15 см. Порядок действий тот же: трамбуют слоями по 5-7 см с увлажнением. Слои перед трамбовкой разравнивают граблями, особенно ровной стремятся сделать поверхность подушки.

На этом этапе формируют уклон для стока воды. Стандартным считается уклон в 1 см на 1 м длины, но практика показала, что вода хорошо уходит и при уклоне 0,7 см на 1 м длины. Под нужным уклоном устанавливают маяки, например, трубы из ПВХ или швеллеры, затем по ним, как по рельсам, двигают правило, разравнивая песок. Далее песок поливают и трамбуют, потом извлекают маяки и заполняют песком оставшиеся после них выемки.

Материалы и инструменты

  1. Тротуарная плитка

  2. Песок и цемент

Рассчитать количество требуемого песка и цемента не сложно, если знать, что ЦПС готовится в пропорции 1 : 6, где 1 — цемент, а 6 — песок. Песок также должен содержать как можно меньше глины.

  3. Поребрик или бордюрный камень

4. Уровень

  5. Шнурка

  6. Тачка, дабы не тягать на своем горбу непосильную ношу

  7. Веник

  8. Ведра и лопаты

  9. Мастерок

  10. Правило

11. Две длинные трубы — желательно, около дюйма

  12. Киянка — он же резиновый молоток

  13. Трамбовка

Покупать электрическую трамбовку вам нет смысла, так как это нецелесообразно, хотя ее можно взять в аренду. У нас в Ростове такая услуга обойдется порядка 1000 рублей в день.

Но чтобы не тратить лишние деньги, сделаем обычную трамбовку из подручных материалов.

Вот один из вариантов рукожопства:

14.Болгарка

Желательно приобрести диск по камню с алмазным напылением. И не забываем надевать защитные очки при резке, а то я конечно понимаю, что два глаза — это многовато…:)

Итак, инструмент добыли — переходим к земляным работам.

Виды и свойства тротуарной плитки

До появления рукотворной плитки дороги и площади мостили натуральным камнем. Это было дорого и не всегда доступно. С изобретением бетона искусственная брусчатка стала пользоваться популярностью. Технология зародилась в Голландии и распространилась по всему миру.

Большие и малые предприятия освоили выпуск продукции методом вибролитья, гипер- или вибропрессования. В качестве сырья используется смесь цемента, наполнителей и воды.  Внешне изделия различаются текстурой поверхности. Прессованная брусчатка шероховатая, литая — гладкая и глянцевая.

Физическим характеристики плитки, изготовленной разными методами, очень сходны:

  • прочность при сжатии на уровне 300-500 кг/см² ;
  • истираемость 0,3-0,7 г/см²;
  • водопоглощение 4,5-6 % от объема;
  • морозостойкость F 200-400 циклов.

Но специалисты утверждают, что прессованные изделия менее скользкие, не так подвержены действию морозов, служат дольше аналогов, изготовленных вибролитьем.

Укладка тротуарной плитки на песок: технология и основные этапы, правила, рекомендации

Сравнительные характеристики различных видов плитки

Тротуарная плитка из бетона — самая распространенная. Для мощения различных объектов применяют также брусчатку из природного камня, клинкера, резины или обработанного дерева. Любителям экзотики предлагаются светящиеся покрытия, с фотопечатью и эффектом 3D.
