Укладка тротуарной плитки на песок: технология и специфика

При выполнении работ по укладке тротуарной плитки следует руководствоваться требованиями государственных строительных норм – это СНиП 2.0502-85 и ДБН В.2.3-5-2001

При выполнении работ по укладке тротуарной плитки следует руководствоваться требованиями государственных строительных норм – это СНиП 2.0502-85 и ДБН В.2.3-5-2001.

Исходя из функционального назначения определения параметров грунта и другого определяется какой толщины тротуарная плитка будет положена, а также вертикальный разрез необходимых слоев основания подстилающего слоя, на который непосредственно уложится плитка. Этим определяется глубина конструкции покрытия от предполагаемой поверхности покрытия, размеры выемки грунта.

Материалом для несущего слоя обычно служит щебень фракций 5-20мм 20-40мм. Толщина несущего слоя определяется проектом и составляет 14-70см. Материалом для подстилающего слоя служит мелкий щебень фракций 0-5мм или песок. Толщина подстилающего слоя должна быть 3-6см. Возможно добавление в подстилающий слой цемента.

Для покрытий в середине зданий в подстилающий слой также добавляют цемент и увлажняют.

От того, как выполнено основание под плитку, зависит в конечном итоге долговечность всей конструкции и, самое главное, покрытия из плитки.

В большинстве случаев, исходя из заданных условий, конструкция дорожной одежды и основания может быть определена проектными организациями.

Укладка брусчатки на бетонное основание – технология

Правильная укладка брусчатки таким способом предполагает создание качественного бетонного основания:

разметка площади под укладку при помощи натянутой шнуровки;
подготовка траншеи глубиной в четверть метра в соответствии с разметкой;
засыпка на дно траншеи щебеночного слоя высотой 10-15 см с необходимым уклоном и последующей трамбовкой;
установка опалубки по периметру;
приготовление цементно-щебеночно-песчаного раствора из расчёта пропорции 1:2:3;
залив раствора слоем в 30-50 мм и укладка армирующей сетки с последующей повторной заливки смеси толщиной 5-10 см.

Бетонное основание застывает в течение 48-72 часов, после чего можно укладывать полотно из брусчатки.

Устройство песчаной подушки под укладку тротуарной плитки

Поверх второго слоя геотекстиля насыпают слой песка толщиной 4-5 см, выравнивают его и уплотняют. Геотекстиль не даст песку осыпаться в нижний слой щебня и вызвать этим просадку брусчатки. На эту песчаную подготовку начинают укладывать тротуарную плитку.

Подушка под тротуарную плитку укладывается в три слоя

Однако существует технология, по затратам мало отличающаяся от устройства песчаной подготовки, но гарантирующая более высокий результат мощения в плане прочности и долговечности. На второй слой геотекстиля нужно положить тщательно перемешанную сухую смесь песка с цементом в пропорции 7:1 слоем 4-5 см и разровнять её.

Цемент в данной пропорции чуть увеличит затраты на укладку плитки, но, постепенно поглощая в силу своей гигроскопичности влагу, сделает подушку монолитной. Процедура приготовления такой сухой смеси несравнима по трудоёмкости с приготовлением своими руками бетона, на который также кладут тротуарную плитку, но даёт близкий к нему результат.

Основание под тротуарную плитку — схема укладки

Для того, чтобы покрытие служило долго, важно правильно выполнить подготовку и заложить основание под тротуарную плитку. Чаще всего в качестве основания используют песок и гравий/щебень и песок с цементом

Схема устройства такого основания.

В первую очередь нужно засыпать грунт песком (толщина до 6 см). Материал выравнивается, проливается водой, по мере уплотнения производится подсыпка. Качество сырья значения тут не имеет.
Поверх первого слоя засыпается щебень толщиной примерно в 15-20 см, он позволяет равномерно распределить нагрузку по площади тротуара и обеспечивает отток воды. Для заполнения пустот дополнительно производится подсыпка песка. Щебневую подушку рекомендуется проложить сверху и снизу геотекстилем.
После выравнивания поверхности засыпается песчаная подушка толщиной примерно 5 см. Она представляет собой смесь песка с сухим цементом

Верхний слой будет выполнять функцию фиксатора, поэтому важно знать, какой именно песок нужен для тротуарной плитки. Оптимальным вариантом является материал с мелкодисперстными частичками, он позволяет заполнить все щели.ю но при этом важно очистить его от примесей

После укладки песчаную подушку также нужно идеально выровнять, сохраняя уклон.

После этого можно класть покрытие.

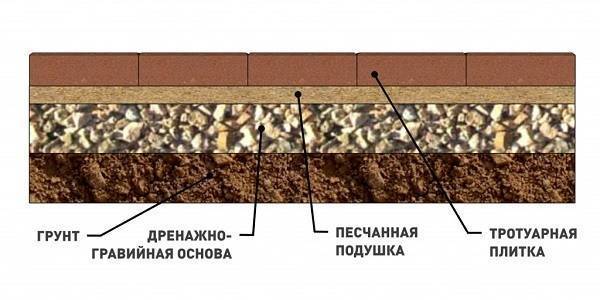

Схематическое изображение гравийно-песчаной подушки

Подготовительные работы

Прежде чем начинать работы, нужно закупить плитку, расходные материалы, инструменты.

Как рассчитать количество необходимого материала

Методика расчёта зависит от рисунка, который предполагается выложить. Сложные композиции требуют особого подхода и конкретных рекомендаций. Количество рассчитывается исходя из выбранного рисунка, после составления предварительного эскизного плана всей площадки.

Если выбраны простые формы, стоит вспомнить школьный курс геометрии и высчитать площадь конкретной геометрической фигуры, которую представляет собой участок или его отдельные части.

Площадь всех частей, которые требуется покрыть, будет браться за основу. Количество плитки на один квадратный метр производителем указывается на упаковке, поэтому путём несложных математических действий вычисляется необходимое количество приобретаемых комплектов.

Специалисты советуют закупать материал с запасом один квадратный метр на каждую часть покрываемой поверхности. Это необходимо, чтобы было меньше стыков в непрямых углах.

СПРАВКА. Существуют специальные онлайн калькуляторы, автоматически рассчитывающие количество плитки после введения параметров (площади участка, размера блоков). Воспользовавшись им, производят точные расчёты.

Дополнительно приобретается бордюр, который устанавливается для предотвращения смещения блоков по краю. Его количество рассчитывается по длине периметра покрываемой площадки.

Приобретая материал и планируя размер покрытия, нужно постараться сделать расчёты таким образом, чтобы по краям не было необходимости укладывать обрезанные экземпляры. Чем меньше обрезанных кусков будет в покрытии, тем эстетичнее оно будет выглядеть.

Что понадобится

Установка тротуарной плитки своими руками требует использования специальных инструментов:

Трамбовка
Рулетка.
Резиновый молоток.
Леска или шнур для разметки.
Правило.
Уровень.
Болгарка с дисками по бетону.
Мастерок.
Грабли.
Метла.

Кроме инструментов приобретают расходные материалы:

Песок (на стандартный участок 2-3 тонны).
Цемент.

Подготовка основания

Тщательная подготовка основания – залог качественной укладки. После составления плана, выполняется разметка при помощи колышков с натянутой на них ниткой. Предварительно оценивается качество грунта различных частей, выясняются стороны уклона. Если он расположен в сторону дома и дворовых построек, предварительно продумывается система водостока.

Площадки тщательно выравниваются, снимается грунт высотой 15-20 сантиметров. Затем поверхность утрамбовывается. Одновременно производится монтаж дренажных и канализационных труб.

После выравнивания и трамбовки насыпается подушка из щебёнки. Для садовых дорожек из тротуарной плитки своими руками толщина слоя составляет 10-15 сантиметров, для мест парковки и проезжей части толщина щебня увеличивается вдвое.

Подушка трамбуется специальной машиной, укрывается геотекстилем, который предотвратит проникновение песка между щебнем. На участках со слабым, сыпучим грунтом геотекстиль дополнительно укладывается под щебень.

Подготовленная подушка заливается цементно-песчаной смесью (1Х5), сверху насыпается песок такой высоты, чтобы до трамбовки плиты оказались над поверхностью на 1 см.

СОВЕТ. Для подготовки основания целесообразно использовать направляющие из досок по высоте подушки. Особенно тщательной подготовки требует основание в том случае, если на участке мягкий грунт. Его трамбуют после увлажнения.

От качества подготовки основания будет зависеть весь дальнейший процесс.

Важно во избежание ошибок! Если вы хотите знать, как укладывать тротуарную плитку своими руками, посмотрите видео человека, решившего уложить ее неправильно:

Меры безопасности

Как и при проведении любых строительных работ, при укладке плитки требуется соблюдение определенной техники безопасности. В первую очередь это касается взаимодействия с электроинструментами.

Если применяется «болгарка», то материал должен быть расположен на устойчивом основании, но только не на коленях мастера. То же самое касается и ручного режущего инструмента.
При работе с «болгаркой» и плиткой непременно будет создаваться облако пыли, поэтому рекомендуется использовать респираторную маску и защитные очки.
В процессе проведения всех работ руки должны быть защищены плотными холщовыми перчатками.

Основание для укладки

Перед тем, как начать монтаж, нужно правильно выбрать вид основания. Это позволит добиться нужного уровня прочности и устойчивости поверхности. Подушка под тротуарную плитку может быть создана из:

Если вы хотите, чтобы мастерами была выполнена укладка тротуарной плитки – цена работы указана на сайте.

Песка. Вариант оптимален при обустройстве простой пешеходной аллеи, расположенной в саду и не предназначенной для регулярного использования.
Песка и щебня. Такая «подложка» применима при покрытии основной части двора или дорожки, ведущей с улицы к дверям дома.
Отсева. Вариант позволяет получить довольно прочное основание.
Песчано-цементной смеси. Используется при создании мест движения или стоянки автомобилей возле частных домов, а также в местах с не интенсивным движением.
Бетона. Такой материал позволяет добиться максимальной прочности наземного полотна. В тоже время предполагает наибольшую степень материальных затрат. Выбирается при строительстве дорог или городских парковок.

Если вы планируете создать обычную садовую дорожку, но на участке проблемная почва – лучше используйте песчано-щебеночную основу. Это позволит повысить качество водопоглощения.

Область использования указана примерно – часто случается, что под стоянку укладывают один песок или же монтируют плиточные элементы садовой дорожки на бетон. Каждый выбирает вариант по своему «вкусу».

Уход за тротуарной плиткой

Мало знать, как положить тротуарную плитку, нужно еще обеспечить ей постоянный уход, чтобы она прослужила расчетный период. Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенений ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.

Гидрофобизатор для тротуарной плитки

Пористая структура бетона действует как губка – впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания. Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.

Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона и тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).

Чем обработать тротуарную плитку

Некоторые хотят, чтобы тротуарная дорожка блестела, используют эффект мокрой плитки. А другим – наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку – мнения расходятся. Согласно отзывам, применяется Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.

Бюджетный вариант – кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорции 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки. Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате, плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысится морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».

Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.

Пользователи рекомендуют для пропитки бетонной плитки Энесал MP – жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.

Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона – Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно надолго закрепить на поверхности нужный цветовой оттенок.

Определяющее значение имеет, каким способом была изготовлена плитка – вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья – менее устойчива и быстрее изнашивается, а промышленная (вибропрессованная) прослужит порядка 100 лет.

Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т.е. после этого ни покрасить, ни приклеить не получится!

Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боков, нижней (тыльной) части.

Стоимость укладки тротуарной плитки

Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого. Стоимость работ будет включать в себя:

Стоимость работ будет включать в себя:

В таблице не указаны цены на материалы, а только за работу.

К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.

Как видно из статьи, уложить тротуарную плитку не так уж сложно

Важно придерживаться правил и выполнять каждый этап максимально качественно

Метки: Плитка Дорожки Облицовочный материал Отделочный материал Тротуарная плитка

https://derevyannie-doma.com/materialy/tehnologiya-ukladki-trotuarnoy-plitki-svoimi-rukami-kak-pravil-no-klast.html
https://bouw.ru/article/ukladka-trotuarnoy-plitki-svoimi-rukami
http://obustroen.ru/stroymaterialy/otdelochnye-materialy/plitka/ukladka-trotuarnoj-plitki-svoimi-rukami.html
https://stroyday.ru/stroitelstvo-doma/landshaftnyj-dizajn/ukladka-bruschatki-svoimi-rukami-poshagovaya-instrukciya.html
http://moydomik.net/dvorov/dorozhki-i-trotuary/349-ukladka-trotuarnoy-plitki-technology.html

Пошаговая инструкция

Приготовить качественную смесь – недостаточно для успеха предприятия. Нужно правильно укладывать конструктивные элементы:

плитка заглубляется в сухую массу до половины;
каждый ряд отдельно проверяется уровнем, а дефекты устраняются на месте;
для этого используется, как правило (это может быть и простой деревянный брусок), резиновая киянка, которой плитку осторожно выравнивают, простукивая с торца;
точно так же устраняются неровности на поверхностном слое – киянкой и правилом;
оставляется зазор в 2-3 мм, с помощью упора или приспособлений от производителя.

Последний этап – заделка швов. Отработанная методика экономит время и усилия. Сначала смесь песка и цемента распределяют по выложенной плитке, так, чтобы она заполнила выемки между плитками. Затем аккуратно сметают излишки. После этого сбрызгивают швы водой. Смесь ровно ложится, набухает и надежно скрепляет между собой элементы плиточной мозаики. Теперь нужно только убрать вставленные между плитками распорки или специальные приспособления из пластика. Они нужны только для дешевой плитки. У дорогой, предусмотрены специальные конструктивные элементы.

В публикациях от профессионалов можно найти рекомендации периодически повторять процедуру укрепления швов, особенно после обильных осадков или весеннего таяния снега.

Соблюдение предписанной технологии и учет особенно важных моментов, следование основным правилам позволят за короткое время создать эстетичную и прочную конструкцию. Ее сооружение под силу каждому. Это позволит обновить и придать эстетичную визуализацию ландшафтному дизайну частного дома, дачного или загородного земельного владения.

Пошаговая инструкция укладки брусчатки своими руками представленна в видео.

Третий этап – создание песчаной подушки

Теперь нужен слой песка крупной фракции, высота которого должна составлять около 10 сантиметров. О том, какой песок лучше использовать, будет рассказано ниже.

Получившаяся поверхность разравнивается граблями, обильно смачивается водой.

Следующим шагом необходимо утрамбовать мокрый слой песка. Для этого применяется виброплита.

Если этот способ трамбовки не подходит, например, из-за маленьких расстояний между бордюрами, или ее просто нет, то можно воспользоваться инструментом, приготовленным своими руками: к основанию бруска крепится стальная или деревянная пластина, для удобства делаются ручки с обеих сторон бруска.

Работы по уплотнению основания можно посмотреть на видео.

Видео:

После трамбовки необходимо подождать определенное количество времени, чтобы песок подсох.

Если подготовка ведется в солнечную погоду, и площадь работы небольшая, то достаточно будет подождать 2-3 часа, в пасмурную – один день.

В дождливую погоду вообще не желательно заниматься укладкой тротуарной плитки, потому что вся технология нарушается.

Следующим шагом укладываются трубы поперек дорожки на расстоянии два-три метра. Таким образом, распределение верхнего (последнего) слоя песка будет ровным, укладка в целом укрепляется.

Земляные работы

В первую очередь составляется схема сооружения. Осуществляется привязка к местности и элементам ландшафта.

После этого выполняются такие действия:

Проводится трассировка. Измеряются все стороны, проверяется соответствие длины диагоналей.
Снимается верхний слой грунта. Глубина канавы делается такой, чтобы финишная поверхность была вровень с грунтом или возвышалась над ним на 1-2 см. В противном случае на дорожке будет скапливаться вода.
Дно траншеи очищается от корней растений и крупных камней. Проводится ее выравнивание с использованием уровня и лопаты.
Грунт трамбуется до достижения твердого состояния. Если земля рыхлая, то в нее рекомендуется добавить крупный щебень для связывания.
На дно укладывается геотекстильное полотно. Укладка осуществляется так, чтобы куски материала накладывались друг на друга на 10-12 см. После этого стыки проклеиваются скотчем.

Технология настила тротуарной плитки

Мощение тротуарной плитки заключается в выполнении ряда этапов, соблюдая очередность которых, работы проводят своими руками:

Выбор способа укладки.
Подготовка набора инструментов.
Разметка.
Подготовка грунта.
Подготовка щебневой подушки.
Укладка бордюров.
Армирование.
Укладка брусчатки.
Заделывание зазоров, швов.

Методы укладки парковки

Схемы монтажа плитки

Срок службы и надежность поверхности на 90% зависит от правильности соблюдения технологии укладки тротуарной плитки под автомобиль и подготовки слоев.

Тротуарную плитку можно укладывать одним из выбранных способов:

создание бетонного основания (материально затратный);
мощение на смесь щебня и песка (экономный).

Инструменты

Для укладки площадки из плитки требуются следующие инструменты:

колышки;
резиновый молоток;
лейка;
швеллер;
уровень;
веник.

Земляные работы, планировка, разметка

Подготовка, разметка площадки

Укладка тротуарной плитки под автомобиль начинается с разметки площадки. Ширину проезда делают от 2,2 м, а площадку для парковки – по усмотрению владельца. Площадь подъездов устраивают вплотную к тротуару. Для обозначения территории, измерения расстояний применяют колья, рулетку, шнур. Шаг между кольями по прямой составляет 3 м, на поворотах – 1 м , это обеспечивает натяжение шнура.

После этого по размеченному участку снимают верхний слой земли, который составляет 300-350 мм. Если площадка большая, то, чтобы не делать это своими руками, нанимают для работы экскаватор-погрузчик, который легко и аккуратно снимет грунт, перенесет в нужное место. На этом этапе можно предусмотреть уклон для оттока воды, который составляет 5 мм на метр.

На дно засыпают слой песка 20-30 мм, который утрамбовывают строительной трамбовочной машинкой (виброплитой). Поверх расстилают геотекстиль: полосы полотна перекрываются на 100 мм, боковины заворачивают наверх на 250 мм.

Засыпка дренажного слоя, монтаж бордюра

После на полотно засыпают щебень, а сверху равномерно распределяют мелкий гравий. Все количество дренажного слоя трамбуется. Высота слоя составляет 20 см. Дополнительно под слой песка иногда закладывают кладочную сетку.

Перед укладкой плитки сначала надо установить бордюрный камень. Там, где двигается транспорт, его закрепляют, чтобы не повредился при случайном наезде

При установке следует обратить внимание, что над поверхностью тротуара бордюр возвышается максимально на 14 см, иначе повредится бампер машины

Бордюрные элементы укладывают с обеих сторон проезда и стоянки. Экономично использовать бетонный материал размером 100 × 30 × 15 с весом 100 кг. Метраж бордюра равен периметру парковки и двойной длине проезда.

Его монтируют на основание из бетона. На месте установки разгребают щебень, укладывают бетон в 5 см, а затем бордюр. Возвышение над обочиной составляет 5 см. Зазор между бордюрными камнями в 5 мм заполняют цементно-песчаным раствором.

Бетонная стяжка

Поверх дренажного слоя насыпают подушку из песка толщиной 70 мм. Слой заливают водой, трамбуют. Потом насыпают следующий слой из ЦПС толщиной 70 мм. Слой выполняют с уклоном от строений.

Следующим слоем выступает смесь цемента и песка: 4 части песка, 1 часть цемента, который равняют при помощи правила. Такого состава достаточно для фиксации тротуарной плитки, предотвращения смещения основание под тротуарную плитку от нагрузки легкового автотранспорта. Большие площади тротуарной плитки можно армировать сеткой.

Мощение плитки, заделка зазоров, швов

Чтобы проводить укладку плитки под легковой автомобиль, натягивают шнур по высоте покрытия. Укладку начинают по 1 элементу от себя, утрамбовывая резиновым молотком, проверяя ровность покрытия, соблюдение схемы раскладки.

По окончанию укладки последнего ряда плит брусчатку для автомобильной парковки засыпают остатком цементно-песчаной смеси. Веником ее распределяют так, чтобы стыки элементов были заполнены ЦПС.

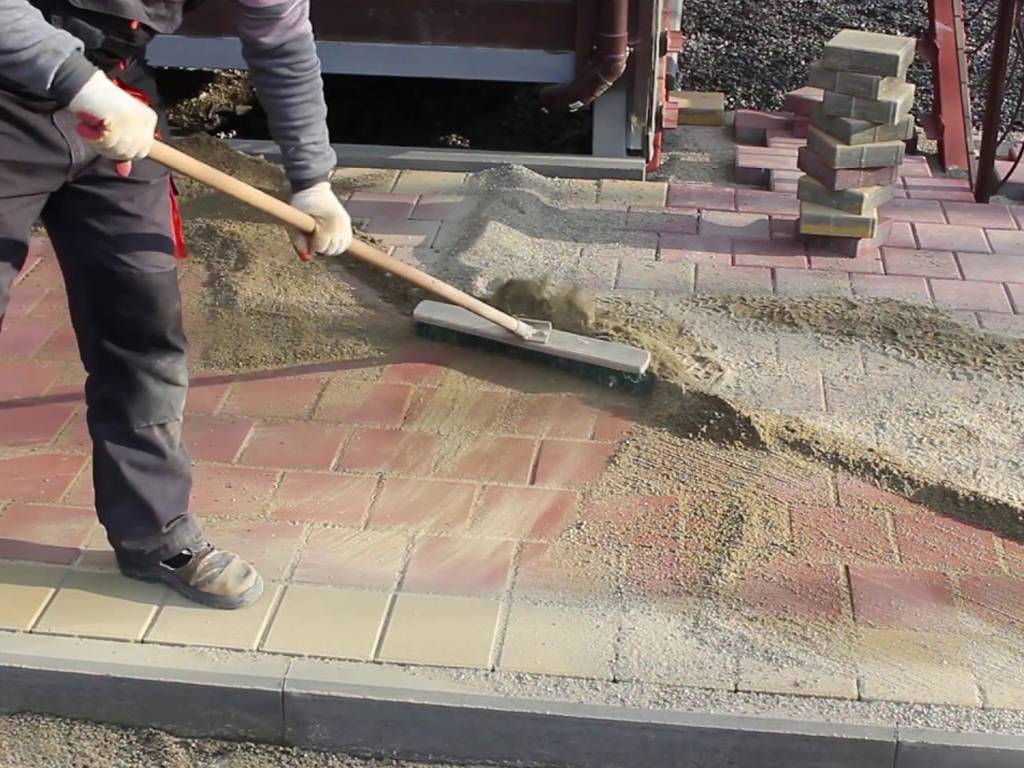

Заделка стыков, швов покрытия

Излишки смеси сметают, а поверхность заливают водой. Засыпка между плитами утрамбуется, просядет. Затем зазоры засыпают смесью снова, повторяя процедуру. Так получают хорошую, прочную парковку для машины. После отвердения добавляют сухую смесь – швы получаются четко обозначенными.

Твердение происходит за счет влажности нижних слоев поверхности. Проезд машиной разрешается дней через 30, когда покрытие наберет 100% прочности. Плитка на стоянке под машину при соблюдении технологии укладки не деформируется от осадков, выдерживает нагрузку, не требует скорого ремонта.

Монтаж тротуарной плитки для площадки:

https://youtube.com/watch?v=0EDI5m0hY0A

Дренажная подушка из гравия

После выкапывания канавы на ее дно насыпается слой просеянного песка толщиной до 6 см. Материал выравнивается и поливается водой. Подсыпка песка осуществляется по мере его уплотнения. Задача подушки под тротуарную плитку состоит в связывании камней, которые будут на нее укладываться.

Для создания дренажной подушки следует использовать щебень средней фракции. Мелкие камни создадут плотную субстанцию, через которую не сможет просачиваться влага. Крупные фрагменты со временем меняют положение и уплотняются. Это приводит к деформации поверхности площадок и дорожек.

Щебень насыпается слоем 10-15 см, тщательно выравнивается и трамбуется. Для окончательной фиксации положения камней в пространстве они засыпаются сухим песком. Засыпка заливается водой, которая способствует проникновению песка вглубь дренажного уровня. После того как песок перестанет проникать в кладку, добавляется еще 2 см материала, который смачивается и выравнивается.
