Регулировка пластиковых окон самостоятельно: видео-инструкция

Регулировка створок

Есть две причины, когда требуется регулировка евроокна:

• Неправильно проведенная установка. В этом случае оконная конструкция просто не выровнена по вертикали и горизонтали.
• Износ фурнитуры в течение длительной эксплуатации.

Как следствие причин – неплотное прилегание створки к раме окна (образование зазора). А это сквозняки и потери тепла. Решить проблему может вызванный специалист. Но инструкция к проведению ремонта и регулировке настолько проста, что, разобравшись в ней, можно все описанные причины исправить самому. Для этого надо только приготовить отвертку и ключ с шестигранной головкой.

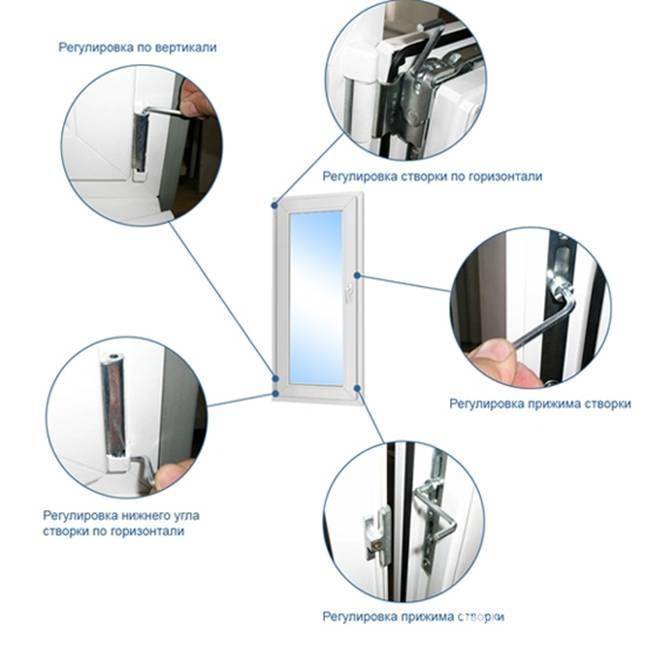

Регулировка по горизонтали и вертикали: инструкция для чайников

Конструкция большинства пластиковых окон поворотно-откидная: створку можно распахнуть или поставить в режим проветривания. Для таких моделей необходима регулярная настройка по горизонтали или вертикали.

Потребуется выполнить следующие действия:

1. В случае горизонтальной отладки нужно вставить шестигранник в верхнюю петлю, вращать по часовой стрелке, пока створка не встанет на требуемое место. Обычно такую работу выполняют при перекосе рамы или ослаблении петель.
2. Для вертикальной регулировки требуется настройка нижней петли: для подъема створки шестигранник вращают вправо, а для спуска – влево. Способ позволяет справиться с перекосом до 2-2,5 мм. Более крупная деформация требует вмешательства специалистов.

Отладка по вертикали либо горизонтали может понадобиться и в случае, если уплотнительный элемент уже частично износился, но еще подходит для эксплуатации в течение 2-3 лет. Прижим позволяет обеспечить герметичность конструкции, при этом не менять резинку слишком часто.

Регулировка фурнитуры

Другие проблемы, которые могут возникнуть во время эксплуатации пластиковых окон, также решаются настройкой фурнитуры:

• Шатается ручка. Регулировка максимально проста: отодвиньте декоративную пластину, подтяните крепления ключом или отверткой.
• Ручку заклинило. Если ручка не поворачивается в открытом положении окна, просто нажмите на блокиратор, расположенный на боковом торце, поставьте ручку в нужное положение, отпустите блокиратор. Если окно закрыто и не открывается, попробуйте плотно прижать створку, особенно в верхнем противоположном углу и провернуть рукоятку в таком положении.
• Не до конца или туго открывается в режим проветривания. Капните смазку на «ножницы» — ограничитель открывания створки.
• Створка задевает раму при открывании или закрывании. Требуется регулировка створки по вертикали, горизонтали при помощи болтов на петлях — смотрите подробную инструкцию в разделе «Как отрегулировать, чтобы не дуло?».

В каком бы месте окна не возникла проблема, теперь вы знаете как исправить ситуацию. Но если проблема серьезная или вы сомневаетесь в своих силах — лучше обратитесь к специалисту.

Информация, как отрегулировать пластиковые окна самому

Для сохранения функциональности оконных и дверных систем, обязательной процедурой является сезонная настройка запирающей фурнитуры. Чаще всего она сводится к регулировке прижима пластиковых окон и дверей. Кроме того, в процессе эксплуатации может возникнуть проблема, связанная с трением створки о раму, или с износом уплотнителя.

Каждый вопрос нуждается в изучении, потому что из-за их игнорирования может возникнуть необходимость серьезного ремонта, что является дорогостоящим процессом.

Настройка оконной системы может происходить в разных направлениях

Регулировка пластиковых окон зима, лето

Существуют разные варианты прилегания створки к раме и необходимо, чтобы они соответствовали определенному сезону. Например, при подготовке к зимнему режиму пластиковых окон, настройка фурнитуры должна обеспечить наиболее плотное запирание створки. Это защитит помещение от попадания холодного воздуха, а резиновый уплотнитель от нежелательного переохлаждения. В летний период, наоборот, нужно максимально понизить уровень прижима, чтобы ослабить нагрузку на уплотняющую прокладку.

При регулировке пластиковых окон самостоятельно на зиму, инструкция с пошаговыми действиями станет очень полезной:

Таким образом, сезонная регулировка пластиковых окон и дверей самостоятельно — вполне реальное занятие. Главное — подойти к работе ответственно.

Устранение трения створки

В процессе эксплуатации у многих пользователей возникает проблема «трения», являющаяся следствием опускания (провисания) створки, наступающего от действия времени. Вследствие этого, при открывании или закрывании окна/двери появляется сопротивление (нижняя торцевая часть трется о раму). Не желательно игнорировать эту проблему, так как неполадка со временем может превратиться в серьезную поломку, вплоть до полного выхода изделия из строя. Устранение дефекта может производиться двумя способами, если один окажется недейственным.

Первый способ — подтяжка верхнего винта регулировки:

• открыть створку;
• в верхней торцевой части найти винт для регулировки;
• вращать регулировочный винт с помощью шестигранника, при этом створка поднимается или опускается в зависимости от стороны вращения (вверх – по часовой стрелке, вниз – против);
• убедиться в нормальной работе оконной/дверной системы.

Регулировка створки от провисания с помощью верхнего винта

Второй способ — подтяжка нижнего вертикального регулировочного винта:

• снять кожух с нижней петли;
• вращать винт регулировки: для поднятия створки – по часовой стрелке, для опускания – в другую сторону;
• по окончании настройки, вернуть защитное покрытие на петлю.

При осуществлении регулировки металлопластиковых окон самостоятельно нужно проворачивать винт понемногу, по пол-оборота за раз, после чего проводить проверку работоспособности.

Удаление трения створки с помощью нижнего винта регулировки

Регулировка системы микропроветривания окна

Современные стеклопакеты могут использоваться в качестве форточки, обеспечивая естественную вентиляцию без продувания и охлаждения помещения.

Для этого нужно использовать следующие режимы:

1. Проветривание. Верхняя часть конструкции откидывается на максимально возможное расстояние от рамы, создавая интенсивный воздухообмен и способствуя быстрому охлаждению комнаты.
2. Микропроветривание. Минимальное открытие створки, сопровождающееся небольшим потоком воздуха. В таком положении окно можно не закрывать 24 часа в сутки.

Для перехода в режим проветривания ручку проворачивают на 180°, для микропроветривания — на 135°. При изменении погодных условий размер щели можно корректировать винтом, который находится сверху на системе «ножницы».

Установка режима микропроветривания пластиковых окон .

Настройка конструкции в этом случае включает в себя ряд этапов:

1. Горизонтальная фиксация ручки.
2. Снятие блокировки с запорного устройства. Установка ручки вертикально.
3. Откидывание створки.
4. Закрутка регулировочного винта.
5. Прижатие створки к «коробке», фиксация ручки горизонтально.

После незначительного надавливания подвижный элемент стеклопакета встает на место, конструкцию можно переводить в любой из режимов.

Регулировка прижима пластикового окна

Чаще всего приходится выполнять регулировка прижима створки пластикового окна. Этот параметр характеризует силу, с которой створка прижимается к раме в закрытом состоянии. Прижатие створки обеспечивается запорными цапфами, расположенными в ее торцевой части. При повороте ручки цапфы перемещаются по вертикали, заходя в ответную часть, расположенную в проеме рамы, или выходя из него. Когда цапфа полностью заходит за ответную часть, створка прижимается к раме с максимальным усилием. Величина этого усилия и подлежит настройке.

Регулировку прижатия пластиковых окон рекомендуется выполнять не реже двух раз в год, для перевода в зимний и летний режим. Максимальный прижим выставляют на зиму. Он обеспечивает повышенную герметичность и исключает попадание холодного воздуха в комнату из-за недостаточной плотности прикрытия створки. Однако сильный прижим ускоряет износ резиновых уплотнителей, поэтому летом его рекомендуется ослабить.

И также отрегулировать прижим пластикового окна необходимо, если от зоны примыкания створки к раме дует. Причиной этого может быть неправильно настроенное прижатие или износ уплотнителей. Проверить наличие тяги можно при помощи пламени спички или зажигалки, поднесенной к окну. Если пламя колеблется, необходима регулировка.

Как отрегулировать пластиковое окно, чтобы не дуло

В некоторых случаях регулировка цапфы окна не позволяет добиться максимально плотного прижима, и от закрытой створки продолжает дуть. Это происходит при смещении створки по вертикали или горизонтали. В результате часть цапф может не полностью заходить за ответную часть.

Чтобы определить место, где создается неполный прижим, необходимо запомнить места расположения цапф или сделать соответствующие пометки на внутренней стороне профиля створки. После этого окно нужно закрыть и в отмеченных местах попытаться руками отжать створку от рамы. Если она остается неподвижной, значит цапфа работает нормально. Если же створка подается, и в месте приложения усилия появляется щель, то цапфа не полностью заходит в ответную часть. В таких случаях требуется дополнительная регулировка створки пластикового окна по горизонтали и/или по вертикали.

Прижим на окнах с эксцентриками

Регулировка прижима пластикового окна проводится по следующей инструкции:

1. Первая наладка проводится с небольшим прижимом. Если сделать слишком сильно, то срок годности уплотнителя существенно уменьшится и его придется заменять.
2. В торцевой части окна расположена система эксцентриков, которая настраивается посредством шестигранного ключа или плоскогубцев. Внешнее исполнение может отличаться, однако принцип работы одинаков во всех вариациях.
3. При повороте ключа в правую сторону механизм ослабляет, а в левую сторону – прижимает. Летом рекомендуется ослаблять с постепенным нарастанием прижимной силы ближе к зиме.
4. Для равномерного прижима по всему периметру механизмы подстраиваются одинаково.

Прижим со стороны петель

Если прижатие следует провести на участке с петлями, то регулируется винт в нижней части створки. Поворотно-откидные модели предполагают настройку и в верхней части для качественной защиты от продувания. Окно необходимо открыть, ручку поставить на проветривание и надавить на язычок блокиратора. Тогда можно будет беспрепятственно добраться до регулировочного болта в механизме «ножниц». При вращении болта по часовой стрелке, прижим усиливается, а против часовой стрелки – ослабляется.

Прижим на окнах с пластинами

В некоторых изделиях прижатие осуществляется посредством пластин и возникает вопрос: как отрегулировать окна из пластика на прижим самому? Если язычок прижимного механизма выдвинут, то это говорит о чрезмерном прилегании створки. Для исключения продувания на торце окна есть петли, которые при повороте ключом в левую сторону прижимают створку плотнее. Если они расположены с правой стороны, то и ключ следует проворачивать по часовой стрелке.

Особенности регулировки пластиковых окон на зиму и лето

Плановую проверку окон лучше осуществлять зимой, так всевозможные неполадки конструкции будет проще выявить и устранить. Например, если вы ставили окна летом, то не нужно переживать из-за частных сквозняков, возможно, вам просто установили летнюю фурнитуру и регулировка поможет исправить ситуацию.

Своими руками вы сможете отрегулировать конструкцию так, чтобы она соответствовала зимнему режиму. Хотя учтите, что не все модели поддерживают сезонную смену режима. Если на конструкции есть выемка для шестигранного ключа, значит вам повезло. Можно приступать к работе по регулировке:

• поднимите ролик фурнитуры;
• возьмите шестигранник и отрегулируйте прижимное расстояние, определив при этом сторону поворота путем поворота ручки в разные стороны;
• поставьте ролик фурнитуры обратно;
• поверните его так, чтобы черточка показывала в сторону помещения;
• повторите действия со всеми имеющимися на конструкции роликами;
• если ручка ослабеет, поверите пластину у ее основания на 90 процентов и затяните винты, потом поставьте ее обратно;
• при плохом поворачивании ручки смажьте все подвижные механизмы машинным маслом.

Достать ролики сверху, снизу и сбоку можно путем открытия оконной створки. Чтобы натянуть ролики со второго бока, измените положение створки, открыв ее с верхней части.

А вот в отличие от зимней регулировки, летняя отличается тем, что нужно ослабить притяжение уплотнителя, поскольку в это время года нет нужды сохранять тепло так, как в холода. Процесс регулировки происходит таким же способом, единственное, что черточка на ролике должна показывать не на помещение, а в сторону улицы.

Если уплотнитель будет постоянно находиться в натянутом положении, то он скорее потеряет свои качества. Во время летней регулировки, даже если окна закрыты, проветривание следует соблюдать с помощью неплотно прижатого притвора.

Если вы желаете, чтобы окна ПВХ прослужили вам максимально длительное время, то в разные времена года следует учитывать следующее:

• не оставляйте фурнитуру в зимнем режиме на весь год;
• ослабляйте прижим летом;
• заменяйте вовремя уплотнитель при износе;
• корректно выполняйте регулировку своими руками, чтобы не пришлось ремонтировать окно.

Регулировка пластиковых окон на зиму

Перед наступлением холодов многие хотят сделать так, чтобы окна закрывались плотнее и не пропускали ни малейшего холодного сквозняка в дом. При слабом прижиме створок вы можете обнаружить, что поднесенное к закрытому окну пламя зажженной свечи или спички сильно колеблется и даже гаснет.

На фото – торцевая сторона створки окна с фурнитурой, хорошо видны в том числе механизмы регулировки прижима

Прижимные механизмы называются запорными цапфами (эксцентриками). При повороте ручки, закрывающем створку, они заходят за прижимные площадки, расположенные по периметру рамы. На каждой створке обычно находится по три эксцентрика, которые выставлены в одинаковое положение (по умолчанию – в среднее, универсальное). Чтобы усилить или ослабить прижим, их нужно повернуть и сдвинуть. Такую регулировку пластиковых окон проделать несложно.

В разных моделях фурнитуры цапфы могут просто поворачиваться с помощью плоскогубцев или гаечного ключа (стандартные), а также иметь отверстие под шестигранный ключ. В некоторых моделях используются механизмы, которые регулируются вообще без инструментов – эксцентрик вытягивается рукой и фиксируется в нужном положении.

Если сдвигать эксцентриковые ролики, поворачивая по часовой стрелке, то створка будет прижиматься к раме сильнее, а если против часовой стрелки – отходить от рамы, уменьшая прижим. На поверхности цапф часто имеются небольшие полоски, по которым легче определять степень прижима. Чем ближе полоска прилегает к уплотнителю, тем сильнее прижим створки. Диапазон регулировок цапф составляет ± 2 мм. В некоторых конструкциях оконной фурнитуры плотность прижима регулируется подкручиванием ключом специальных пластин, расположенных на створке окна.

Кроме того, прижимной механизм есть и на оконных петлях. Там он тоже регулируется при помощи шестигранника. При вращении ключа (против часовой стрелки, когда петли слева, или по стрелке, когда справа) выдвигается язычок, увеличивая плотность прижима створки. На петлях ход регулировки прижима ± 0,8 мм.

При подготовке к зимнему периоду плотность прижима створок окна к раме лучше сделать максимальной

На лето прижим советуют ослабить до средней или минимальной величины, чтобы обеспечить больший доступ воздуха и уменьшить износ уплотнителей

При регулировках важно обеспечить равномерный прижим по всему периметру окна, поэтому каждую цапфу нужно крутить в одном и том же направлении и выставлять в одинаковое положение

Профессионалы по ремонту пластиковых окон предупреждают, что регулировки плотности прижима лучше делать в минимальных диапазонах, особенно в первый раз. Дело в том, что уплотнители на створках со временем изнашиваются, ссыхаются, и прижимать приходится все сильнее. Если же вы зажмете их слишком сильно с самого начала, то резина потеряет свои свойства гораздо быстрее. Тогда уже ситуацию исправит не регулировка прижима, а замена уплотнительной ленты. В этом, кстати, нет ничего сложного: старая резина удаляется, а новая вставляется в специальный паз.

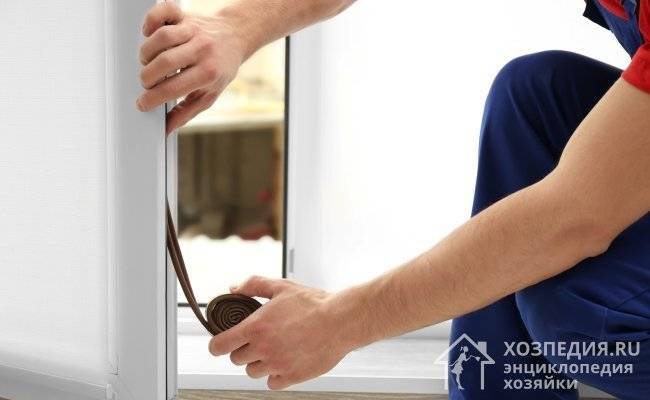

Изношенный резиновый уплотнитель заменить легко: старая резина удаляется, а новая вставляется в специальный паз

Чтобы сделать все правильно, рекомендуем вам дополнительно посмотреть, как выглядят цапфы (эксцентрики) и каким образом изменяется прижим створок при регулировке пластиковых окон, в следующем видео. Так вам будет проще провести необходимую подготовку окон к зимнему сезону.

Настройка пластиковых окон при усадке дома

Сильное смещение несущих строительных элементов в результате усадки новостроя может вызвать сильный уход створки от рамы, потребовать переустановки пластикового окна. Если проем сильно перекосило, придется его выравнивать или заказывать новое евроокно. Внутренними регулировками механизмов открывания и прижима можно скорректировать смещение по горизонтали или вертикали в пределах 2-3 мм. Для этого понадобится стандартный набор инструментов:

• специальный ключ шестигранник шириной 4 мм;
• отвертка 4 мм;
• плоскогубцы.

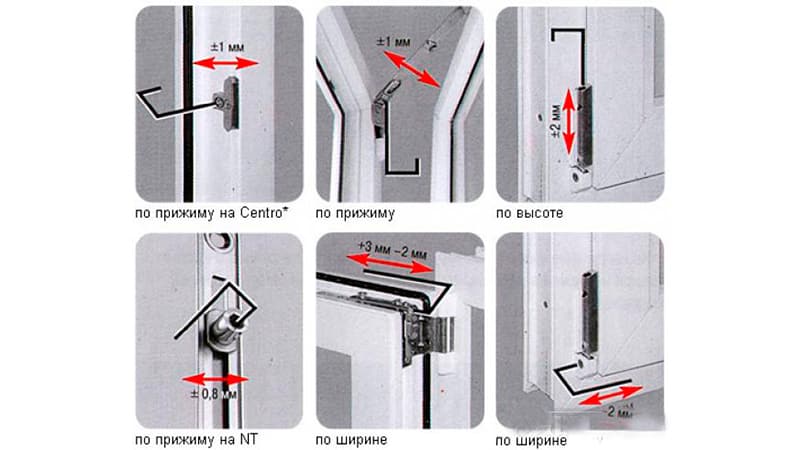

Как выставить горизонтальную и вертикальную оси

Для выравнивания створки по горизонтали или вертикали необходима регулировка пластикового окна в навесах. Выравнивание в горизонтальной плоскости производится торцевыми регулировками на верхнем и нижнем навесе при полностью распахнутом окне. Ключ-шестигранник вставляют короткой стороной в отверстие. При вращении ключа по часовой стрелке створка притягивается к навесу, против часовой – к импосту. Максимальный диапазон регулировки составляет от -2 до +2 мм.

Произвести регулировку смещения в вертикальном положении можно на нижнем навесе в случаях, если створка задевает раму или для изменения величины зазоров. Для этого потребуется шестигранный ключ. Надо открыть колпачок на навесе, вставить шестигранный ключ длинным концом вниз в верхнее отверстие. Вращая болт по часовой стрелке, створку можно приподнять, против часовой стрелки – опустить. Максимальный диапазон регулировки по высоте составляет от -2 до +2 мм.

Что делать, если пластиковое окно не закрывается

Подогнанная по зазорам сверху, снизу и по бокам створка может не закрываться в двух случаях. Первый связан с поломкой ручки, второй – с неправильной работой одной из пар цапфа-прижим. Для проверки необходимо открыть окно и, прижав фиксатор двойного открывания левой рукой, повернуть ручку вниз. Если она повернулась до крайнего положения, значит проблема закрытия в одной из пар цапфа-прижим. Определить, какая пара не работает, можно по очереди, откручивая прижимные планки крестовой отверткой.

Прочие профилактические меры

Чтобы окна долго служили без потери своих характеристик, перед началом нового сезона их необходимо:

• тщательно очистить от пыли и грязи, а затем вымыть. Вначале зубочисткой убирается грязь с дренажного канала, а щеткой с жестким ворсом с элементов фурнитуры. Затем моются откосы, профили, стеклопакет и подоконник. Стеклопакет и профили вымываются с двух сторон: с улицы и внутри помещения. В воде можно растворять моющие средства без абразивных материалов и агрессивных химических веществ (щелочи, слабого раствора кислоты и т.д.). Для стекла нужны специальные смывки. Протирать пластик следует мягкой губкой, а стекло бумагой или резиновым скребком;
• смазать после просушки запорную арматуру и уплотнители окна. В работе «Чем и как правильно смазывать пластиковые окна?» показано где, чем и как смазываются ПВХ-окна;
• провести регулировку цапф под наступающий сезон.

Фурнитура пластиковых окон «Рехау», «Веко» и других производителей практически идентична, в связи с чем подготовка к началу сезона одинаковая. Если возникают какие-либо сложности в профилактическом уходе или регулировке, всегда можно посмотреть инструкцию фирмы производителя, где расписано, как правильно обращаться и регулировать их продукцию.

Когда возникает необходимость в регулировке оконной фурнитуры

Регулировка оконной фурнитуры может потребоваться в следующих случаях:

• конструкция плохо удерживает тепло в помещении, появляются сквозняки;
• ручка не закрывается до конца, болтается или, наоборот, поворачивается с трудом;
• створка провисает и при движении задевает раму.

Почему возникают такие неполадки? Причин может быть несколько.

1. Деформация элементов фурнитуры. Это часто случается с некачественными, дешевыми изделиями.
2. Неправильная эксплуатация конструкции – поворот ручки при открытом окне, резкое закрывание до упора и др.
3. Неблагоприятные погодные условия. Каждое изделие рассчитано на эксплуатацию в определенном температурном и влажностном режиме, в противном случае отдельные элементы окна не будут функционировать должным образом.
4. Нарушение технологии установки конструкций.
5. Усадка дома.

>

Тугой ход оконной ручки может повлечь поломку всего запорного механизма

Еще одна причина, по которой необходимо регулировать прижимную фурнитуру два раза в год, – срок службы уплотнителя. Ослабляя прижим в летний период и увеличивая его зимой, вы предохраняете уплотнитель от пересыхания, потери объема и деформации. Подстройка под изменение температур в эти сезоны также снижает внутреннее напряжение оконной конструкции.

Готовим окна на зиму с помощью регулировки

Климат, в котором мы проживаем хорошо переносится установленными конструкциями. Немногие знают, что срок пригодности может продлиться, и их эксплуатация будет беспроблемной, если будет осуществляться регулировка пластиковых окон зима лето своими руками. Эту небольшую профилактику следует проводить на момент наступления зимних холодов.

В чем заключаются профилактические действия:

1. Снимите с окон жалюзи. В отдельной статье мы разбирали как сделать жалюзи на основе бумажных обоев.
2. Моем окна. Удаляем всю грязь и проверяем на наличие дефектов или трещин.
3. Осмотрите уплотнительные резинки. Если их целостность под сомнением – замените на новые. Изношенный уплотнитель может стать причиной переплаты за отопление зимой.
4. Смажьте уплотнители смазкой. Это защитит их от негативного воздействия внешних факторов.

На этапе приобретения и установки пластиковых конструкций, консультанты должны вам подсказать, есть ли у вашего механизма возможность переведения в требуемый режим. Если вы не узнали эту деталь, попробуйте определить это самостоятельно.

Регулировка окон на зиму по брендам

Регулировку пластиковых окон на зиму и лето своими руками осуществляют с помощью специальных эксцентриков, которые расположены сбоку створок. Осмотрите эту деталь, если она имеет форму овала или разъем под шестигранную отвертку, это признак того, что механизм поддается настройке. Кроме перевода на сезоны, эксцентрики позволяют путем прижимания устранять сквозняки, проникающие сквозь закрытую конструкцию.

В зависимости от модели окна, на вашем установленном механизме может располагаться несколько эксцентриков. Каждый из них нужно развернуть в нужный режим. Для понятия процесса ориентируйтесь на фото, где изображены повороты.

Регулировка пластиковых окон на зиму и лето своими руками осуществляют путем поворота детали по часовой стрелке до конца. Некоторые механизмы работают по типу «завода часового механизма». Когда работа по переводу проделана, рабочий механизм нужно погрузить в створку.

Специалисты рекомендуют для летних сезонов использовать минимальный прижим, для зимних сильный или стандартный. По окончанию работы, обязательно проверьте результат. Как это сделать:

• поверните ручку, она должна работать туже;
• поместите между створкой и рамой лист бумаги, если работа была проведена верно, вытащить его будет невозможно.

Кстати последний опыт позволяет проверить плотность прилегания створки к окну, если лист легко вытаскивается, возможно это сигнал к замене уплотнителей.

По окончанию зимы, обязательно верните окна на летнюю установку. Если этого не сделать, то фурнитура быстро придет в непригодность.

Устранить неисправность

Функциональность ПВХ окон осуществляется системой регулировки. Все элементы доступны, просты в обращении. Если не закрывается стеклопакет, заклинило механизм, ручку — это штатные ситуации, мастера вызывать не нужно.

Есть распространённые причины, связанные с работой стеклопакетов, а так же, как исправить пластиковое окно, чтоб не дуло и наладить, если плохо закрывается. В таблице возможные неполадки и действия по их устранению.

Проблемы и их решение:​

При плохом срабатывании ручки, заклинивании никогда не применяйте силу. Подобные действия приведут к крупной поломке.
