Как перенести газовую трубу в квартире: правила переноса и советы по расположению

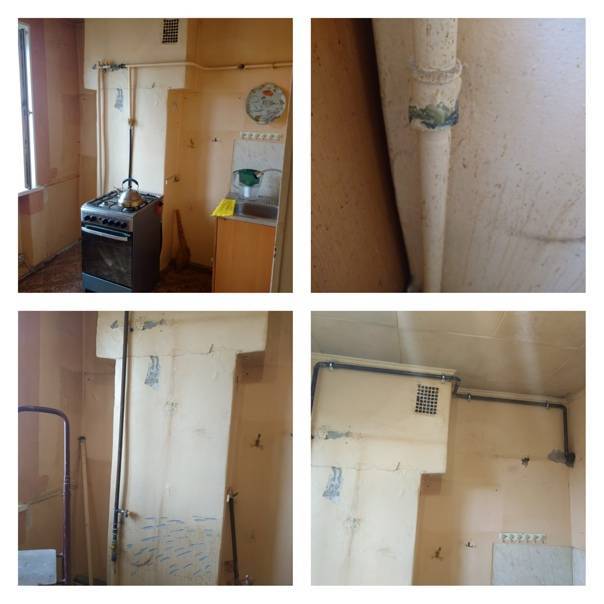

Монтаж газовых труб в квартире

Разрешительные документы

Замена газовых труб в многоквартирном доме или в частном коттедже требует соблюдения определенного порядка.

В службу газа отнесите заявление с просьбой перенести газовую трубу (укажите причину демонтажа), не забудьте взять с собой технический паспорт на квартиру и документ, подтверждающий право собственности на жилье.

Работник газовой службы произведет осмотр трубы и определит степень ее износа и возможность переноса. В случае положительного решения будут произведены необходимые расчеты, а вам предоставят калькуляцию расходов. Не стоит сразу же оплачивать стоимость услуги. Возможно, после осмотра трубы мастер предложит вам другой, более целесообразный вариант перепланировки. В РФ предусмотрен штраф за самовольную перепланировку (до 10 минимальных зарплат).

Правила монтажа

Как перенести газовую трубу в квартире: правила переноса и советы по расположениюПроверить газовое соединение на предмет утечки газа легко: смажьте крепежную деталь пеной моющего средства. Если мыльных пузырей нет, газовое оборудование можно эксплуатировать.

Важно, чтобы газовая труба проходила таким образом, чтобы электропроводка не создавала трудностей для ее осмотра, а ремонт можно было бы легко осуществить. Также придется соблюдать следующие правила

  • Через вентиляционные решетки, дверные и оконные проемы установку газовых труб в квартире не производят.
  • В частном доме линия монтажных работ должна проходить на расстоянии 2-2,5 м от фундамента.
  • Для газа с повышенной влажностью проводят линию трубопровода под углом в 4°. Если есть газовый счетчик, уклон делают после него.
  • Если рабочая линия проходит через плиты перекрытия, трубу дополнительно изолируют с помощью специального футляра. Расстояние между трубой и футляром должно быть около 5 мм (при диаметре трубы до 32 мм). Зазор заполняют эластичным уплотнителем.
  • Опорные сооружения для трубопровода должны соответствовать требованиям СНиП.
  • Монтаж хомутов с резиновыми прокладками не допустим — только сварная конструкция.

Специалист газовой службы должен иметь допуск на проведение работ (с ежегодной отметкой о прохождении инструктажа). Обязательно поинтересуйтесь, есть ли такой документ у вашего мастера.

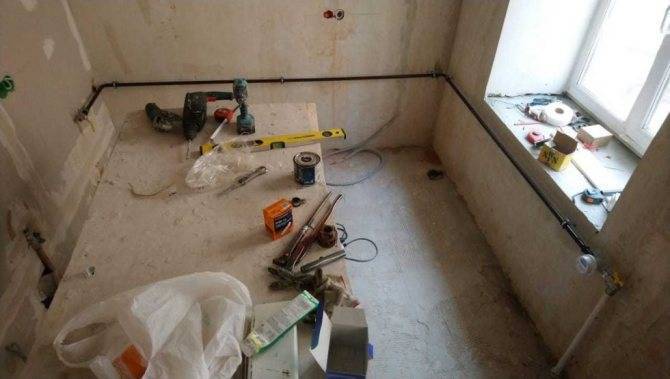

Этапы работы

Сначала обеспечивают хорошую вентиляцию, после чего перекрывается вентиль на трубе, а газопровод продувается. Затем болгаркой или ножовкой по металлу отрезают ту часть линии, которую нужно демонтировать. Врезка осуществляется при наличии накладных нагревательных элементов или фитингов

Очень важно обеспечить полную герметичность соединения. Если трубу нужно направить в другом направлении, в нужном месте сверлят отверстие и приваривают трубу. Срез заваривается

Бытовая плита подключается с помощью гибкого сильфонного шланга. Методом мыльной эмульсии проверяется труба на предмет ее целостности. Только после этого можно включать газовое оборудование

Срез заваривается. Бытовая плита подключается с помощью гибкого сильфонного шланга. Методом мыльной эмульсии проверяется труба на предмет ее целостности. Только после этого можно включать газовое оборудование.

После того как работа будет проделана, вам должны предоставить акт выполненных работ. Соответствующие изменения необходимо внести в газовый паспорт.

Положения СНиП об обустройстве газопроводов в квартире

Согласно положениям, прописанным в СНиПе, расстояние между газопроводом, проложенным открыто в помещении или в полу, и инженерными коммуникациями другого назначения (канализационными, отопительными, водопроводными системами) должно позволять производить осмотр и ремонт газового оборудования и соответствующей арматуры.

При этом нельзя допускать, чтобы газопроводы пересекали вентиляционные решетки, проемы окон и дверей.

Между газовой трубой, проложенной в стене, и средствами проводной связи и вещания минимальный промежуток определяют с учетом техники безопасности, которая предусмотрена правилами относительно проведения работ с кабельными линиями.

Как перенести газовую трубу в квартире: правила переноса и советы по расположению

Минимальное расстояние и допустимость пересечения между газопроводом и электрической проводкой, находящейся внутри помещений, определяют на основании ПУЭ.

Прокладка газопровода производится в жилых строениях на высоте минимум 2,2 метра от уровня напольного покрытия до низа трубы, а при наличии на ней утепления – до низа изоляционного материала.

Как перенести газовую трубу в квартире: правила переноса и советы по расположению

Вертикально расположенный участок газопровода в месте пересечения со строительными конструкциями нужно прокладывать в футляре. Расстояние между ним и трубой наполняют эластичными материалами, такими как резиновые втулки или просмоленная пакля.

Газопроводы, проложенные внутри помещений или каналов, обязательно окрашивают, используя лакокрасочную водостойкую продукцию.

Газовые агрегаты и газогорелочные устройства, как правило, подсоединяют к газопроводу методом жесткого соединения.

Выбор технологии сварки газовых труб в квартире напрямую зависит от материала их изготовления. В любом случае при работе с газопроводами имеется риск возникновения несчастного случая, поэтому выполнять перенос нужно в присутствии минимального числа жильцов.

Требования к используемым материалам

Все необходимое для замены газовых коммуникаций подрядчик закупает самостоятельно. Для обеспечения должного уровня пожарной безопасности подходят три вида труб:

Эти материалы обладают нужными физическими характеристиками и высоким уровнем прочности. В процессе соединения в единую сеть обеспечивают надлежащую герметичность шва и полностью исключают утечку голубого топлива из системы. Подходят как для внутреннего, так и для наружного применения. Позволяют безопасно использовать газовую сеть в бытовых целях.

К стальным трубам предъявляются некоторые дополнительные требования. Согласно информации СНиП, для организации поставок бытового газа в квартиры многоэтажных домов подходят изделия из малоуглеродистой спокойной стали марок Ст2, Ст3 и Ст4, способные выдерживать мощные гидравлические удары. Эти свойства должны подтверждаться специальными сертификатами. Подробнее о трубах для газа можно прочесть здесь.

Перенос газового котла в квартире согласование

  • внутренняя газовая разводка – это открытая система, все прикрывающие элементы носят маскировочный характер и не должны быть прочно закреплены;
  • через вентиляционные каналы, а также двери и окна трубопровод прокладывать запрещено;
  • преимущественно используются металлические конструкции; гибкие подводки разрешены на участках подключения оборудования, но их длина не должна превышать 3 м;
  • используется жесткий способ соединения труб и шлангов с трубами;
  • переходы труб через стены/перегородки оборудуют специальными переходниками – гильзами.
Популярные статьи  Плюсы и минусы наливных полов: отзывы владельцев

В течение длительного срока она сохраняет герметичность и эластичность даже при активном механическом воздействии. Структура оболочки сохраняется даже при сильном давлении транспортируемой среды или при постоянном механическом напряжении.

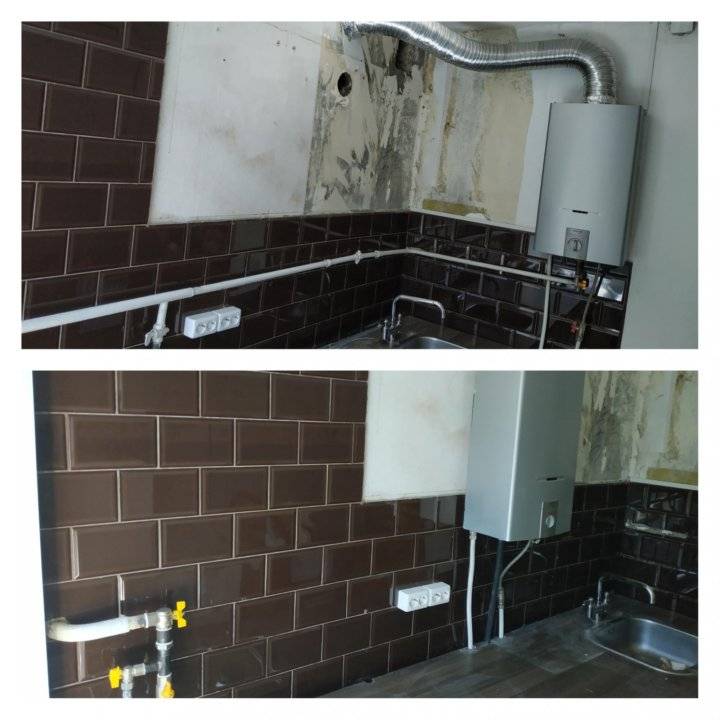

Перенос газового оборудования

Счетчик можно опустить, у нас соседи так сделали, ниже уровня стола. И котел вы тоже можете перенести, можно и над счетчиком его разместить, но тогда нужен грамотный мастер, чтобы всю разводку от котла компактно разместить на маленьком участке.

P.S. на плане примерное расположение кух.гарнитура, если не работать по переустройству газа. У входа в кухню холодильник и мойка, далее «полуостров» с двух-трех комфорочной плитой и дух.шкафом (напротив мойки), остальное рабочая поверхность. У окна стол+стулья и за дверью на балкон сервантик, для посуды. Может есть еще варианты расположения кух.гарнитура?

Частые вопросы о переносе газового водонагревателя

Сам по себе процесс демонтажа и повторной установки бойлера не сложен. Достаточно иметь минимальный набор инструментов, перфоратор или дрель чтобы буквально за 15-20 мин. перевесить колонку на другую стену. Не удивительно, что многие владельцы квартир и частных домов спрашивают о том, можно ли самостоятельно изменить расположение проточного газового водонагревателя. Ниже приводятся самые распространенные ситуации и связанные с ними нормы.

Стоит отметить, что штраф за перенос газовой колонки зависит от того как будет расценено нарушение. За административное правонарушение, сделанное в бытовых условиях придется заплатить от 2 до 8 тыс. руб. Если изменения привели к порче имущества или гибели людей, следует штраф 35-40 тыс. руб. или уголовная ответственность в виде лишения свободы на 2 года.

Читать дальше Перед применением проконсультируйтесь с врачом

Допустим ли перенос колонки в пределах одного помещения

Да, перенос возможен при определенных условиях. Газовую колонку можно перенести на расстояние, не превышающее 1,5 м от первоначального расположения. При этом должны соблюдаться несколько условий:

  • запрещен монтаж газового оборудования в смежных помещениях, допускается подключение только в границах той комнаты, которая указана в проекте;
  • нельзя устанавливать колонку на другую стену (перенос допустим по одной стене).

Перенести газовую колонку в другое место может любой специалист с соответствующей лицензией. К примеру представитель компании, продавшей водонагреватель. Делать новый проект и выполнять согласования в описанном случае нет необходимости.

Перенести газовый водонагреватель на другую стену в пределах одного помещения возможно только после внесения изменений в техническую документацию. Связано такое положение с необходимостью внести корректировки в прохождение газовой трубы. Запрещен монтаж оборудования на несущих конструкциях здания.

Можно ли перенести колонку из кухни в ванную

Нет, это запрещено! В старых домах «хрущевках» такое расположение определялось проектной документацией. Газовый водонагреватель устанавливался в ванной комнате. Современные нормы хотя и в виде рекомендаций, указывают, что размещение в помещениях с повышенной влажностью строго запрещено.

Несмотря на отсутствие прямой и четкой формулировки, из положений можно заключить, что ванная комната не подходит для расположения бойлера. В любом случае газовщики не дадут установить водонагреватель в ванной на законных основаниях.

Как перенести колонку из ванны на кухню

Проект на перенос в этом случае необходим. Переоформление полностью ложится на плечи хозяев квартиры. Учитывая предстоящие расходы, некоторые владельцы решают поддерживать работоспособность старого водонагревателя, или после выхода его из строя установить электрический бойлер, чтобы избежать расходов, связанных с оформлением.

Можно ли перенести колонку из кухни в туалет

Нет! Узаконенный перенос будет также не возможен по причинам, описанным выше. Запрет, связанный с установкой в ванной комнате распространяется и на туалет. Причем нарушением будет считаться размещение в сантехнических узлах, независимо от права собственности и типа жилого здания (многоквартирный или частный дом).

Незаконный перенос приведет к отключению от газоснабжения и штрафам. Если учесть, что инспекторы стали проверять квартиры и частные дома практически каждый год, а штрафы за ошибки в установке и размещении постоянно растут, не стоит рисковать и самовольно подключать колонку в туалете.

Как перенести газовую трубу в квартире: правила переноса и советы по расположению

Нормативные акты и требования

При проектировании внутренних газопроводов зданий, размещении в них газопотребляющих агрегатов, руководствуются СНиП 2.04.08-87, его главные положения относительно правил укладки труб внутри помещений (раздел 6) приведены ниже:

  1. Газопроводы внутри зданий положено прокладывать из стальных труб, прошедших госрегистрацию и удовлетворяющих требованиям госстандартов и техусловий.
  2. Для подсоединения к газовой магистральной линии передвижных или переносных агрегатов, оборудования и горелок, автоматических, контрольно-измерительных приборов (КИП), рекомендуется применение обычных или усиленных тканевым кордом рукавов из резины (каучука). Подводка должна обладать устойчивостью к химическому составу газа, напору в системе, влажности и температурным параметрам внешней среды.
  3. Канал с уложенным газопроводом не следует перекрещивать с иными коммуникациями. Если нельзя избежать пересечения, монтируют уплотнители-перемычки и прокладывают магистраль в стальных трубных гильзах, выведенных по обе стороны перемычек на 300 мм.
  4. Основной метод стыковки стальных труб – сварка. Соединения на резьбе и фланцах разрешены в точках подсоединения отсечных вентилей, арматуры и приборов, КИП и регулирующей аппаратуры, иного оборудования.
  5. Газопроводы наружной и канальной укладки следует покрывать влагостойкими красками.
  6. Основной метод подсоединения газопотребляющих и горелочных агрегатов к линии – жесткое трубное. Если производится подключение приборов посредством резиновых или с матерчатым кордом шлангов, они не должны иметь стыков.
  7. Разъемный монтаж газопровода проводят в зонах, удобных для внешнего осмотра, проведения профилактических и ремонтных операций.
  8. Прокладывание газопроводной линии в зданиях обычно проводят открытым способом. Допустима скрытая прокладка в штробах стен под съемными щитами с вентотверстиями, исключением являются объекты жилого и общественного предназначения.
    Рис. 4 Нормы газопотребления и расхода тепла по СНиП 2.04.08-87
  9. Запрещено прокладывать газопроводы через канальную, шахтную, камерную вентиляцию, мусоросборные кабины и шахты дымоходов, в зонах, где трубопровод подвергается коррозии, действию химически агрессивных сред и обмыванию высокотемпературными продуктами горения топлива.
  10. Отсекающие газоподачу вентили рекомендуется ставить: – на вводном участке газопровода внутрь помещения; – на отводах от общего стояка к каждому подключаемому агрегату; – перед комфорками и элементами запальников; – в местах подсоединения линий продувки к газопроводу.
  11. Не допустим монтаж арматуры на трубопроводах, уложенных в стеновых или половых канальных проходах.
  12. Счетчики для учета газопотребления рекомендуется ставить в газифицируемых или иных помещениях с огневой стойкостью не ниже II группы при наличии вентилирования.
  13. Допустим монтаж на единой газопроводной линии не менее двух параллельно размещенных счетчиков.
  14. Газовые стояки недопустимо прокладывать в комнатах для проживания и санузлах.
  15. Протяжка газопроводных линий в частных домах должна проводиться по нежилым комнатам. При невозможности иного способа прокладки допустима транзитная протяжка трубопровода по жилым комнатам без резьбовых стыков и арматурных элементов.
  16. При подводке к газопотребительным приборам (плитам и духовкам, бойлерам, печным конфоркам), имеющим в конструкции запорный механизм перед горелками, ставят один отсекающий вентиль.
  17. Зазор между газопроводом при открытой канальной прокладке до элементов строительных объектов, оборудования или иных коммуникаций принимают исходя из критериев удобства проведения монтажных, смотровых и ремонтных операций на магистрали и помещенной в ней арматуры. Трубопровод не должен проходить перед окошком вентиляции, проемами окон или дверей.
  18. В зонах прохождения людей газопровод монтируют на высоте больше 2200 мм от плоскости пола до нижней точки трубной оболочки, при теплоизоляции – до поверхности изоляционного материала.
  19. Крепление прокладываемых труб открытым методом проводят посредством хомутового крепежа, кронштейнов, крюков или подвесок на расстоянии от основания, обеспечивающем удобство проведения смотровых, профилактических и ремонтных операций.
  20. Вертикальные участки газопроводов прокладывают в гильзах из обрезков стальных труб с просветом в кольце не менее 5 мм для труб сечением до 32 мм и зазором не меньше 10 мм для трубопроводов большего размера. Герметизация внутреннего пространства между трубопроводами и гильзой выполняется паклей, каучуковыми прокладками или иными эластичными уплотнителями.
Популярные статьи  Утепление крыши изнутри своими руками, виды утеплителей и технология

Как перенести газовую трубу в квартире: правила переноса и советы по расположению

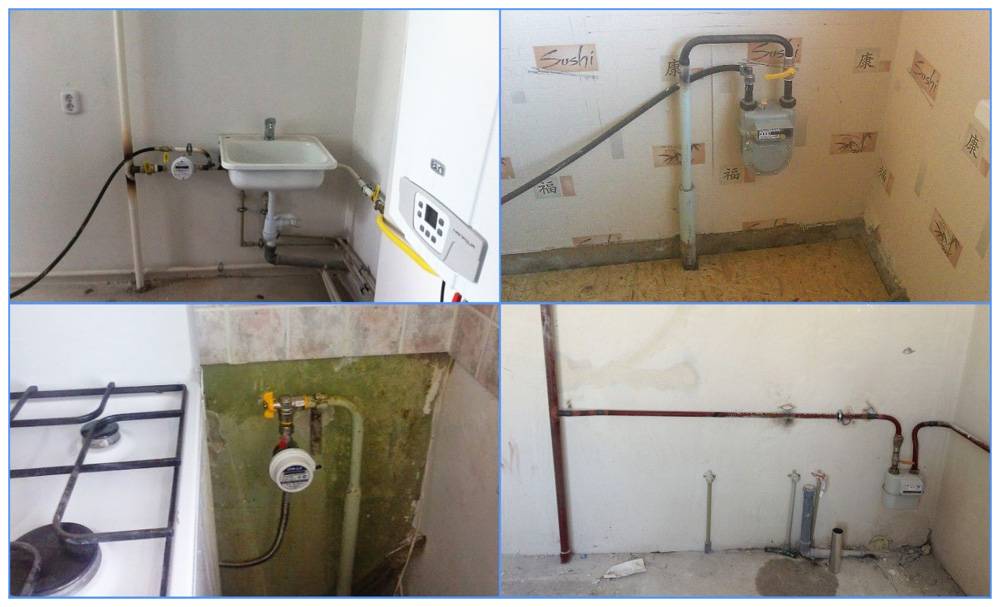

Рис. 5 Примеры нижнего (скрытого) размещения перенесенных отсечного вентиля и учетного прибора

Размещение газовой плиты относительно коммуникаций: газовых и электрических

Бытовые газовые приборы – это современные, качественные, сложные технические устройства, которые, с одной стороны, помогают нам в повседневной жизни, с другой – являются опасными при использовании их по назначению. Газ – вещество без цвета, запаха, вкуса, и человек своими органами чувств не может определить его наличие, при этом он является опасным легковоспламеняющимся веществом, так как при его горении выделяется большое количество энергии.

В представленной статье рассмотрим требования, предъявляемые к установке в жилых помещениях газовых плит.

Существуют несколько видов бытовых газовых приборов.

  • Газовая плита – это устройство, которое предназначено для приготовления пищи непосредственно на плите. Приборы включают от одной до четырех конфорок. Имеются плиты с духовым шкафом либо без него.
  • Газовая колонка – предназначена для подогрева воды в жилом помещении. Колонки бывают автоматические (самостоятельно зажигаются и поддерживают заданную температуру воды), полуавтоматические (требуют регулировки в зависимости от водяного напора и так далее), ручные (каждый раз необходимо вручную запускать колонку и следить за ее работой).
  • Газовый котел – предназначен для работы в системе отопления помещения, если котел одноконтурный, и для отопления и нагрева проточной воды – если он двухконтурный.
  • Газовые горелки для отопительных печей – само название говорит о назначении, то есть для отопления помещения с помощью кирпичных печей.
  • Приборы учета газа – предназначены для фиксации количества перекачанного через них топлива. Для потребителя это означает количество использованного вещества.

В настоящее время требования по установке газового оборудования в квартирах, коттеджах, жилых частных домах в Российской Федерации не предусмотрены ни одним нормативно-правовым актом. При проектировании расположения и установке такого рода приборов ориентируются на инструкцию по установке и эксплуатации, которая поставляется вместе с оборудованием.

Соблюдение данных требований очень важно прежде всего потому, что от этого зависит безопасность нашего существования, а если это многоквартирный дом, то и окружающих нас людей. Взрывы и воспламенения газа очень разрушительны по своей природе

Рассматриваемые нормы можно почерпнуть в СНиП 2.04.08-87, который действовал до 2002 года. Данным актом предусматривается, что расстояние до котла при установке газовой плиты в жилых домах и квартирах должно быть не менее 50 см.

А также плита должна располагаться рядом с котлом, но ни при каких обстоятельствах ни под ним. И ставить под колонкой плиту тоже не следует.

В то же время расположение газовых приборов между собой не должно быть на большом расстоянии от вытяжки, которая должна быть обязательно и выполнять свои функции (быть прочищенной).

Вытяжка обеспечивает удаление продуктов горения, в основном образовывающегося угарного газа, который никак человеком не ощущается и является смертельным даже в небольших концентрациях. Соответственно, помещение, помимо вытяжки, должно иметь отрывающиеся окна для проветривания.

До трубы, осуществляющей доставку газа в помещение, расположение других приборов не регламентируется. И также отсутствует регламент монтажа электророзеток на кухне с плитой.

Обратите внимание

Однако вешать розетки либо иные предметы непосредственно над устройством не рекомендуется категорически, так как во время пользования прибором выделяется большое количество тепла, и предметы, расположенные над ним, могут расплавиться, загореться, либо просто прийти в негодность в связи с воздействием высокой температуры.

Популярные статьи  Электрообогреватели для дома энергосберегающие: обзор основных видов, выбираем лучшие для дома

Единственное, что возможно расположить над плитой – это приемное устройство электрической вытяжки, которое рассчитано на работу в высоких температурах.

Подключить газовые приборы и, в частности, плиту самостоятельно несложно, если соблюдать условия инструкции по эксплуатации

Однако перед установкой важно обратиться к профессионалам для разработки проекта, если его нет, а затем обратиться к ним же для проведения работ, так как ошибки при монтаже и наладке такого рода оборудования очень дорого обходятся потребителям

В заключение хочется отметить, что газовые приборы – это очень сложное оборудование, неправильное использование которого может привести к трагедии, что подтверждают многочисленные взрывы жилых домов в России и в мире, уносящие с собой жизни ни в чем неповинных людей. Ошибся один, а страдают многие. Помните – газ небезопасен!

О том, как установить и подключить газовую плиту, смотрите в следующем видео.

Необыкновенные способы маскировки

В кухнях, выполненных в современных модных стилях хайтек или техно, трубы не прячут, а наоборот, специально акцентируют на ней внимание хромированием, глянцевым блеском, нанесением краски «металлик». Любителям нестандартных и оригинальных идей, рекомендуется обратить внимание на необычные способы спрятать трубу:. Распишите узорами

Оригинальная роспись поверхности узорами создает необыкновенный декор и создает атмосферу индивидуальности. Это может быть красивейшая хохлома, индийские узоры, восточный орнамент или геометрические фигуры. Узорчатую роспись можно продолжить на стены и тогда получится неповторимый дизайн дома или квартиры

Распишите узорами. Оригинальная роспись поверхности узорами создает необыкновенный декор и создает атмосферу индивидуальности. Это может быть красивейшая хохлома, индийские узоры, восточный орнамент или геометрические фигуры. Узорчатую роспись можно продолжить на стены и тогда получится неповторимый дизайн дома или квартиры.

С помощью декупажа

Нанесение декора в технике «декупаж» позволяет превратить неприглядную деталь в уникальный шедевр с первого взгляда привлекающий к себе внимание. Нужно подготовить обычную бумажную салфетку с красивым рисунком или специальную пленку с узорами и перенести ее на предварительно очищенную трубную поверхность. С тыльной стороны картинка покрывается клеем, лицевая часть обрабатывается специальным акриловым лаком в несколько слоев

Таким образом сохраняется изображение и создается необычный визуальный эффект

С тыльной стороны картинка покрывается клеем, лицевая часть обрабатывается специальным акриловым лаком в несколько слоев. Таким образом сохраняется изображение и создается необычный визуальный эффект.

Текстильный декор. Трубу, расположенную вдоль окна, можно спрятать за длинной шторой или плотной занавеской. Поверхность газовой разводки покрывают краской в тон ткани, и тогда она будет полностью сливаться с цветом текстиля. Несмотря на то, что это самый постой способ декорирования, он хорош еще тем, что не ограничивает свободный доступ при ремонте.

Бамбук. В кухнях, оформленных в этно-стиле, уместно спрятать газопровод природным материалом – бамбуком, который отличается высокой прочностью и красивой природной фактурой. Бамбуковая колона, закрывающая газовую трубу, должна превышать диаметр газопровод на 70 – 100 мм. Совсем необязательно использовать натуральный бамбук, подойдет искусственная имитация любого природного растения. Ствол разрезается по всей длине и пластиковыми стяжками или шпагатом прикрепляется к коммуникациям.

Где лучше всего спрятать газовый счетчик   Малогабаритные кухни панельных домов «хрущевок», оборудованные газовым счетчиком, представляют большую проблему для создания стильного и уютного интерьера. Владельцам квартир предлагается не так уже много направлений решения таких задач:

  1. Перенести газовую трубу ближе к стене.
  2. Оставить прибор учета на прежнем месте.
  3. Скрыть счетчик оригинальным декором.

Первый вариант выполняется во время капитального ремонта и требует вызова специальной службы, обслуживающих газопроводы. Любителям стильных модных интерьеров второй вариант совершенно не подходит. Третий вариант считается самым реализуемым  и для него разработана масса дизайнерских решений:

  • Короб из гипсокартона с пластиковым экраном –дверцей.
  • Навесной мебельный шкафчик с открывающими дверцами.
  • Пенал из дерева или прочного пластика.
  • Кожух из МДФ или ДСП.
  • Футляр из поликарбоната.

Как перенести газовую трубу в квартире: правила переноса и советы по расположениюВо всех маскирующих конструкциях необходимо предусмотреть вентиляционные отверстия. Установку производят таким образом, чтобы в любой момент был доступ к этому газовому прибору. Зависимость выбора от различных факторов Способ декорирования и маскировки газовых коммуникаций зависит от следующих условий:

  • Расположение квартирного трубопровода.
  • Особенности компоновки кухни и прохождения в ней газовых труб.
  • Стиль оформления интерьера.
  • Пожелания владельца по декору.

Как перенести газовую трубу в квартире: правила переноса и советы по расположению

Как спрятать трубы в ванной не монтируя в стену под плитку, чтобы был доступ Каким бы оригинальным ни было оформление ванной комнаты, открытые трубы портят весь внешний вид. Однако, исправить этот недостаток реально, скрыв инженерные коммуникации. При этом совершенно не…

В качестве примера можно рассмотреть ситуацию маскировки трубы с газовым краном, установленном на высоте 1 метра от пола. Чтобы спрятать такую газовую линию, достаточно ее накрыть столешницей с двумя отверстиями для газовой трубы и вентиля.
