Калькулятор расчета основных параметров гаражного компрессора и необходимые пояснения

Виды компрессоров

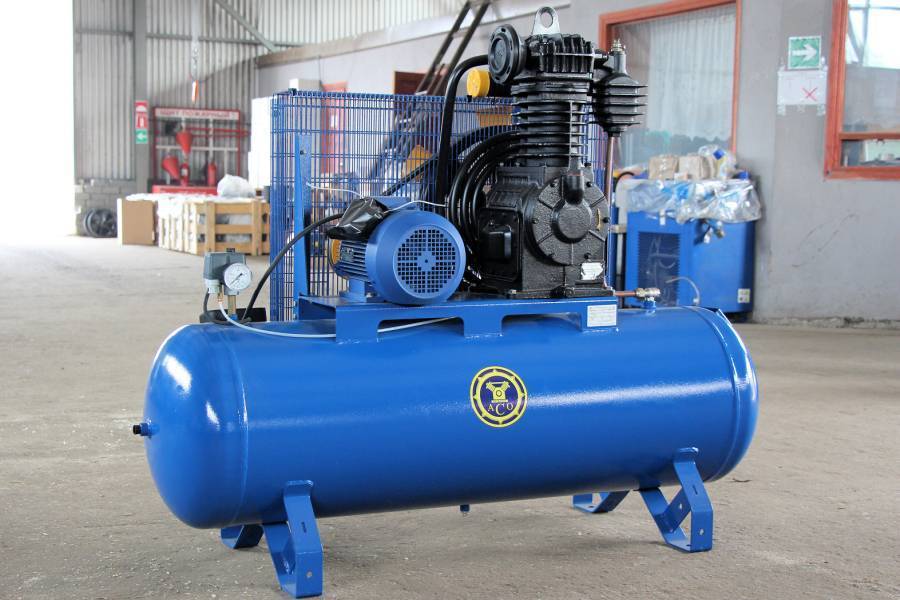

Поршневые компрессоры

Поршневые модели состоят из следующих элементов:

1. Рабочий блок;

2. Ресивер (стального цилиндрического накопителя);

3. Двигатель.

Данные машины отличаются разнообразием – выделяют:

1. Стационарные и мобильные;

2. Одно- и многоступенчатые;

3. Одно- и многоцилиндровые;

4. Бескрейцкопфные и крейцкопфные;

5. С прямым и ременным приводом;

6. Масляные и безмасляные;

7. С расположением цилиндров по вертикали, по горизонтали, под углом.

Агрегаты, в зависимости от создаваемого давления, бывают:

1. Низкого давления (до 12 бар);

2. Среднего давления (до 100 бар);

3. Высокого давления (до 1000 бар).

В соответствии с этими показателями разделение ведется и по назначению: бытовому, профессиональному и промышленному. Для функционирования машин используются дизельные, бензиновые и электрические (12, 220, 380 В) двигатели.

Преимущества:

обширная область применения: для бытовых, профессиональных и промышленных целей, в том числе для перекачки газов и подачи сжатого воздуха в пневмоинструменты;
большое разнообразие моделей: масляных и безмасляных, с прямым приводом и ременным, с разным количеством ступеней и цилиндров;
наличие модификаций, подающих чистый воздух, функционирующих практически бесшумно, работающих при экстремальных условиях эксплуатации;
сравнительная простота пользования и высокая ремонтопригодность;
доступная стоимость в зависимости от ценового сегмента: как для частных лиц, так и для предприятий;
ценовая доступность многих моделей;
высокая востребованность.

Недостатки:

меньшая эффективность по сравнению с некоторыми другими агрегатами, например, винтовыми;
локальные минусы отдельных моделей, к примеру, шумность.

Поршневые компрессоры используются как в быту, так и на профессиональном уровне. С их помощью, например, можно снять бетонное покрытие, закрутить гайку, надуть шины автомобиля.

Metabo MEGA 350-50 W 601589000

Надежная «рабочая лошадка» из мира поршневых компрессоров, разработанная немецкими инженерами, отлично справится с любой профессиональной работой с применением пневматического инструмента. Ее с удовольствием приобретали ремонтные организации в 2017 году, и сейчас она остается на пике популярности.

Модель оснащена однофазным электродвигателем мощностью 2,2 кВт, связанным посредством ременной передачи с двумя цилиндрами сжатия. Используется масляный способ смазки. Выходные характеристики: давление 10 атмосфер, производительность 315 л/мин. Ресивер объемом 50 литров выполнен из качественной стали и не боится коррозии. Общий вес изделия 52 кг. Для удобства перемещений оно оснащено двумя большими резиновыми колесами и парой поворотных роликов. Стоимость компрессора 37 тысяч рублей.

универсальные характеристики;
легкий запуск;
длительный срок службы;
качественная сборка;
компактная конструкция и надежный защитный кожух;
удобство настройки и обслуживания.

сложность фиксации на наклонной поверхности.

Metabo MEGA 350-50 W 601589000

Какой лучше купить компрессор для гаража на 220 вольт

Для гаражного использования я бы рекомендовал к покупке самые мощные компрессоры на 220 вольт это Aircast LB 30 на 100 литровом ресивере или Abac A39 на 90 литровом ресивере.

Фрезеровка камня: технологические особенности и требования

Фрезеровка камня на ЧПУ станках является достаточно востребованным видом работ. Высокий спрос на услуги художественной обработки камня сопровождает человечество на протяжении большей части его сознательной истории. Причины этому понятны и связаны с такими свойствами ряда декоративных пород камня, как эстетика, монументальность, но главное — прочность и долговечность. Это, с одной стороны, позволяло сохранить в веках выполненные в камне скульптурные композиции и элементы интерьера, но с другой – значительно удорожала их изготовление ввиду трудоемкости и сложности производимого вручную процесса. Именно поэтому только современные технологии по фрезерованию камня – как натурального, так и искусственного – подняли обработку этого материала на новый уровень.

Производительность

Эта характеристика является самой важной, так как от неё в основном зависит стоимость оборудования. Производительность данного оборудования — это объемная характеристика, которая определяет, количество газа сжимаемого по времени. Производительность данного оборудования — это объемная характеристика, которая определяет, количество газа сжимаемого по времени

Производительность данного оборудования — это объемная характеристика, которая определяет, количество газа сжимаемого по времени.

Почти все производители пишут в тех. паспорте значение входной производительности. Это значение нельзя принимать равным значению на выходе, ведь объём воздуха в результате всех этапов изменится. Значение берётся из нормальных атмосферных условий (+20 градусов по C)

Это важно для поршневых компрессоров, ведь перепад между входным и выходным производительностями может разниться почти в два раза

Для вычисления входной производительноcти используется формула:

A=Q*(B/n);

Где A – производительность оборудования

Q – суммарный объём воздуха

n – КПД компрессора

B – коэффициент запаса производительности компрессора.

Например, в непрофессиональных роторных компрессорах коэффициент B равен 1 и n тоже равен 1.

А для получения значения производительности на выходе необходимо умножить результат на 0,3 или 0,4 для отечественного оборудования.

Но для поршневого компрессора потребуется совершенно другая формула, учитывающая другие параметры, такие как площадь поперечного сечения цилиндра, ход поршня, объемный КПД, и частоту вращения вала.

Обобщая, она выглядит так:

Vп= λ0*F*S*N

Где λ0 – объемный КПД, F – площадь сечения цилиндра, S- шаг поршня, N – частота вращения вала.

В целом, вот так высчитывается производительность. Но если вас интересует, какая производительность будет нужна для вашего конкретного оборудования, то загляните в паспорт этого оборудования, узнайте в нем потребляемое количество воздуха и увеличьте это значение на 30, а лучше даже на 50%. Именно такая производительность должна быть указана в паспорте компрессора, который подойдет для вашей техники.

Назначение компрессора

Имея компрессор, можно красить пульверизатором

Имея такую технику в гараже, да ещё в комплекте со специальными насадками, вы значительно расширите свои возможности и сэкономите свои средства, отказавшись от услуг на СТО.

Для примера можно привести несколько вариантов применения компрессора.

При помощи сжатого воздуха можно продувать всё что угодно, воду с контактов вымытого двигателя, датчики от пыли и многое другое.
Накачивание колёс.
Приобретение краскопульта позволит провести нанесение лакокрасочных составов, а также при наличии оборудования провести шлифовальные работы.
Обработка днища автомобиля антикоррозийными составами.

Это интересно: Компрессор для аэрографа — характеристики, типы, создание своими руками

Разновидности моделей по принципу нагнетания воздуха

В общем понимании, компрессор – это аппарат для сжатия и подачи воздуха под давлением. Сжатый воздух выступает в качестве энергоносителя, подается к разнообразному пневматическому инструменту. Применяется как на промышленных производствах, так и в автомастерских, личных гаражах, подсобных хозяйствах. Для того чтобы определиться с тем, какой компрессор выбрать для гаража, следует подробнее остановиться на основных типах оборудования.

Поршневые

Среди устройств, обеспечивающих подачу сжатого воздуха, поршневой является наиболее востребованным. Связано это с тем, что потребители учитывают простоту внутреннего устройства и обслуживания, ремонтопригодность, доступную стоимость агрегата. В общем случае их разделяют на два типа:

сухие. В них устанавливают пластико-графитовые поршневые кольца, не нуждающиеся в смазке;
масляные, оснащены чугунными кольцами, которые смазывают во время работы.

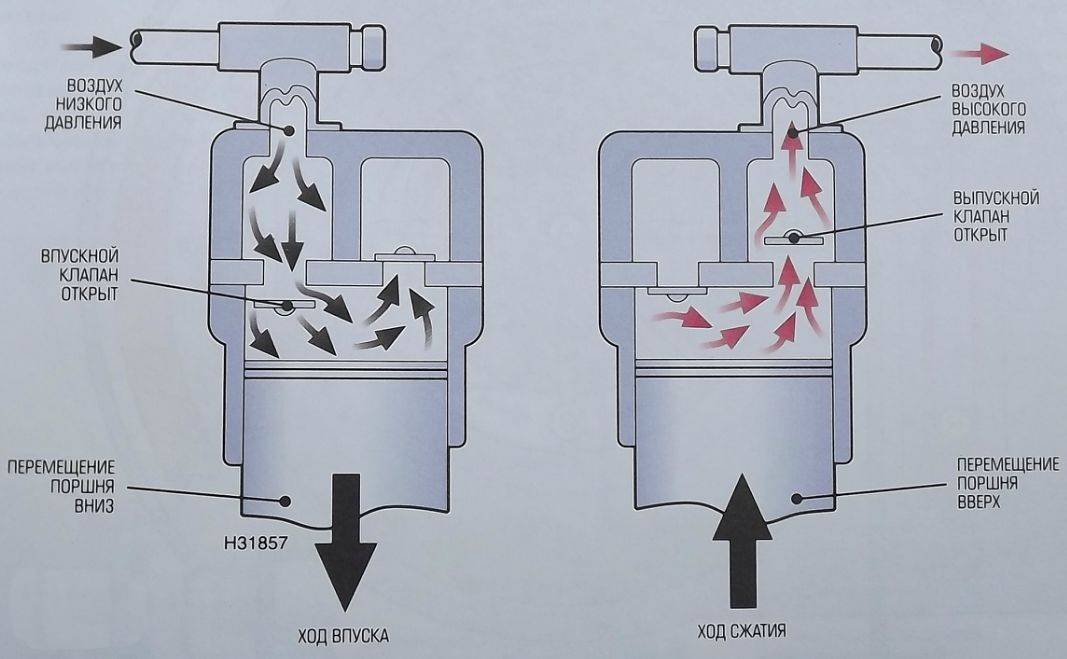

Принцип работы поршневого компрессора.

За счет применения металлических компрессионных колец, масляные устройства имеют больший моторесурс по сравнению с первым типом.

По принципу привода бывают два вида:

коаксильные, в них приводной электродвигатель установлен на одной оси с коленчатым валом, то есть привод является прямым. Аппарат достаточно компактный, но шумный, имеет низкую производительность;
аксильные, двигатель приводит во вращение вал головки через клиноременную передачу. Это делает аппарат надежнее и долговечнее по сравнению с коаксиальным типом, за счет меньшего числа вращений коленвала, что уменьшает число трений и износ движущихся частей. Аппарат менее шумный, имеет достаточный ресурс.

В целом, для воздушно-поршневых устройств характерна высокая шумность работы, низкая производительность, что сужает круг возможностей при использовании компрессора.

Роторные

Принцип работы роторного компрессора

Агрегат роторного типа сконструирован сложнее, чем поршневой, как следствие возрастает его стоимость при покупке и в случае поломки, ремонт осуществим только в сервисном центре с использованием специального оборудования, что так же влечет временные и финансовые затраты.

Обратите внимание. Роторные компрессоры компактны, обладают низкой шумностью, имеют моторесурс доходящий до 100 000 часов. Кстати, высокий ресурс обеспечивается за счет небольшого количества трущихся деталей, что позволяет так же снизить расход электроэнергии

Роторный компрессор в гараж имеет низкую степень нагрева, поэтому практически не требует остановок во время работы. Больше подходит для предприятий с постоянным объемом работы, так как для его нормальной работы требуется прогрев аппарата до заданной температуры

Кстати, высокий ресурс обеспечивается за счет небольшого количества трущихся деталей, что позволяет так же снизить расход электроэнергии. Роторный компрессор в гараж имеет низкую степень нагрева, поэтому практически не требует остановок во время работы. Больше подходит для предприятий с постоянным объемом работы, так как для его нормальной работы требуется прогрев аппарата до заданной температуры.

Винтовые роторные аппараты

Винтовой компрессор

Нагнетание воздуха осуществляется двумя параллельно расположенными винтами, отличающимися по форме. Учитывая отсутствие клапанов, винтовые компрессоры меньше шумят и способны непрерывно работать без перегрева длительное время.

Спиральные роторные аппараты

Вместо винтов используют спирали, расположенные под углом, которые служат для нагнетания воздуха. Модели достаточно бесшумны и компактны, устроены сложнее винтовых, поэтому по стоимости получаются дороже.

Мембранные

Мембранный компрессор

Создают давление 2 – 3 атмосферы, поэтому отличаются низкой производительностью. Мембрана приводится в движение с помощью гидравлики или эксцентриков, изготавливается из следующих материалов:

Прорезиненной ткани;
Фольгированного материала.

Преимущества мембранных аппаратов заключаются в удобстве ремонта (мембрану меняют самостоятельно) и чистоте вырабатываемого воздуха, в силу чего, их применяют на производствах связанных с пищевой промышленностью. Ресурс работы высокий, достигает нескольких 100 000 моточасов.

Определившись с типом аппарата по способу нагнетания воздуха (обычно выбирают поршневой тип для проведения единичных манипуляций), потребители задаются вопросом, как выбрать компрессор для гаража с оптимальным набором характеристик.

Требуемые параметры для различных пневмоинструментов

Выбирая воздушный компрессор, обеспечивающий работу инструмента, не всегда стоит гнаться за большими показателями его производительности и размером ресивера, поскольку для нормальной работы большинства пневматического оборудования будет достаточно средних характеристик агрегата. На этом можно сэкономить, ведь переплачивать за мощность и другие параметры, использование которых в дальнейшем не предусматривается, нецелесообразно.

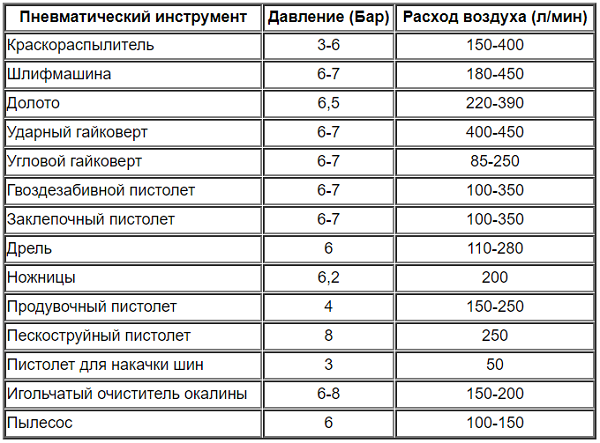

Любой пневмоинструмент имеет номинальные значения давления и расхода воздуха, при которых он может эффективно выполнять свои функции. В таблице, приведенной далее, показаны сравнительные данные для пневмоинструмента, часто используемого с воздушными компрессорами.

Пользуясь данной таблицей, можно легко подобрать пневматический инструмент под параметры компрессора, или наоборот — агрегат под параметры инструмента. Например, можно понять, какой пневмоинструмент сможет работать при давлении 7 бар, а для какого требуется более мощный нагнетатель.

Источник электропитания

Большинство бытовых компрессоров могут работать от обычной двухфазной сети 220В. Но если в том месте, где предполагается использование прибора, имеется трёхфазное питание, лучше подбирать компрессор, рассчитанный на напряжение питания 380 В. Дело в том, что трёхфазное электрооборудование менее подвержено скачкам напряжения, которые для отечественной электросети – явление обычное. Если же такой возможности нет, следует произвести замеры напряжения с использованием вольтметра. Мониторинг следует выполнять трижды в сутки – утром, днём и вечером. При более-менее стабильных замерах (отсутствии падений ниже 200 В) никаких дополнительных мер предпринимать не нужно. Но когда диапазон скачков напряжения велик (160 – 230 В), следует позаботиться о приобретении стабилизатора напряжения, в противном случае электромотор и электроника компрессора долго не протянут. Как показывает практика, при увеличении давления на 1 бар затраты используемой электроэнергии возрастают на 6 – 8% (за счёт потери давления на таких участках, как фильтры, осушитель, трубопроводная система). Чтобы уменьшить расходы на электричество, следует подбирать компрессор, мощность которого будет соответствовать характеру выполняемых работ.

Основные параметры

Часто возникает вопрос, какой компрессор лучше купить. Некоторые из нижеуказанных характеристик возможно отыскать в паспорте устройства, остальные в процессе эксплуатации:

Производительность. В такой ситуации ключевую роль играет не только скорость накачивания колес автомобиля. Во время накачки в полной мере спущенного возможно столкнуться с тем, что недостаточно производительный прибор не способен компенсировать утечку воздуха.
Вид подключения. В производительном устройстве ключевую роль играет мощность двигателя. В связи с этим вырастает энергопотребление, потому следует скептически отнестись к изделиям, которые включаются в гнездо прикуривателя или указанная мощность на упаковках не соответствует реалиям (часто требуется постоянно менять перегоревшие предохранители). Подключение автоустройства “крокодилами” непосредственно к аккумулятору является лучшим решением, однако лишь тогда, когда в авто есть открытый доступ к клеммам.
Протяженность кабеля. Часто недостатком рассматриваемых изделий является тот факт, что длина шнура будет недостаточной, чтобы достать задней части авто. Помимо протяженности кабеля следует дать оценку его жесткости – при сильных растяжках жесткий провод вырывает штекер с места. В связи с этим целесообразно искать изделия со шнуром обыкновенного типа.
Характеристики манометра. Дать оценку точности показаний без качественного манометра сложно, в связи с этим следует, прежде всего, сделать акцент на шкале манометра. На небольших устройствах стрелка спокойно перекрывает деления. Не следует стремиться приобретать устройства с двойной оцифровкой: надобность в выставлении давления в фунтах на 1 кв. дюйм отсутствует, в связи с чем дополнительная линейка мешает.
Продолжительность беспрерывного функционирования. Данный показатель оценивается в комплексе с мощностью. Например, когда внедорожник либо кроссовер имеет высокопрофильную резину, слабая производительность устройства будет длительное время качать колеса и создавать перегрев.

Расчет механической вентиляции

Чтобы произвести расчет необходимого количества поступающего воздуха, предлагается воспользоваться следующей формулой:

L = NхSхH

L – расчетное количество приточного воздушного потока (м³/ч);

N – норма кратности воздушного обмена внутри гаражного здания, в данном случае – 6-10;

S – площадь постройки (м²);

H – высота здания (м).

В данной формуле учитывается не только площадь постройки, но и ее высота, т.е. в расчетах используется объемность всего строения.

Также необходимо учитывать размеры воздуховодов, что напрямую зависит от производительной мощности вентиляторов. Например, при низкой мощности уровень шума будет незначительным, но воздушные каналы должны быть увеличены в размере, что не всегда удобно и возможно сделать.

При высокой производительности вентилятора и узких вентиляционных каналах поток воздуха будет создавать дополнительный шум, что создаст дискомфортные условия нахождения, работы внутри гаража.

Чтобы рассчитать оптимальные размеры воздуховодных каналов, используется формула:

Sc = L x 2,77 / V

Sc – рассчитываемое значение параметров воздуховода;

L – количество поступающего воздухопотока (м³/ч);

V – скорость воздушного потока в сети (м/с), как правило, этот показатель равен 3-4 м/с;

2,77 – согласующий коэффициент.

Abac Montecarlo L30P 1129100037

Эта модель итальянского бренда не случайно вошла в лучшие компрессоры для гаража, авторемонтных мастерских и строительства. Она оснащена надежным однофазным электромотором мощностью 2,2 кВт, работающим от сети 220 вольт. Компактный блок сжатия воздуха состоит из одного цилиндра, который дает 310 л/мин сжатого газа с давлением 10 атмосфер. Разработчик предусмотрел типичный для такой производительности горизонтальный ресивер на 50 литров, к которому снизу крепятся два колеса и опора.

Блок цилиндра выполнен из чугуна и алюминия, и имеет рельефную поверхность, улучшающую теплоотдачу. Весит такой агрегат 36,5 кг, что позволяет перемещать его силами одного человека. Стоит эта модель 24-25 тысяч рублей.

высокая производительность;
компактная конструкция с надежным защитным кожухом;
эффективная система смазки;
удобное регулирование давления;
европейское качество использованных материалов.

единственная опорная ножка не всегда обеспечивает должную устойчивость.

Abac Montecarlo L30P 1129100037

Конструктивные особенности поршневого компрессора

По конструкции поршневой головки компрессоры имеют большое разнообразие, но конструкция предполагает наличие поршня и цилиндра. В бытовых компрессорах функцию поршня выполняет тефлоновое кольцо, зажатое между двух металлических шайб, а цилиндр это кусок тонкостенной металлической трубки – ресурс такого узла сжатия сами понимаете какой. Безмасляные компрессоры на прямом приводе почти все имеют такую конструкцию и режим работы в них ещё меньше: 3 минуты качает, 10 минут остывает. Самые дешёвые масляные компрессоры тоже имеют такую конструкцию. У меня такой масляный компрессор в личном пользовании марки aircast из Белоруссии. Следующая ступень надёжности это силуминовый цилиндр и алюминиевый поршень с металлическими кольцами. Максимально надежная конструкция это чугунный цилиндр и стальной поршень с поршневыми кольцами.

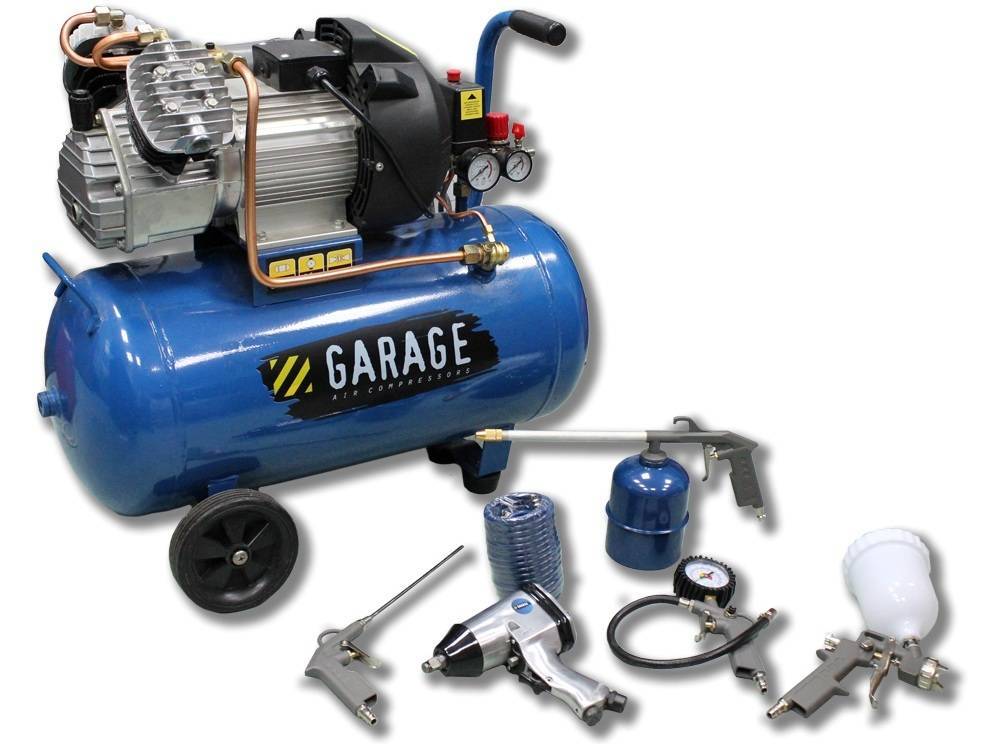

На что обращать внимание при выборе компрессора в гараж: калькулятор, критерии

Выбор хорошего компрессора для гаража – довольно непростая задача. Проблема в том, что из всего разнообразия представленных в продаже моделей необходимо выбрать ту, что полностью бы соответствовала планируемому предназначению. Кому нужен компрессор, который будет неспособен справиться с обеспечением пневматического инструмента сжатым воздухом с требуемой производительностью? Или электропривод которого даже при не особо интенсивной работе будет «молотить» практически беспрерывно?

Какие характеристики компрессора должны выходить на первый план при выборе такого оборудования? Если оставить в сторону напряжение питания и мощность привода, то главное – уровень создаваемого рабочего давления, производительность прибора, то есть прокачиваемый в единицу времени объем воздуха, и объем ресивера. Есть специальная методика определения оптимальных характеристик – по ее алгоритму был составлен предлагаемый калькулятор расчета основных параметров гаражного компрессора.

Необходимые пояснения будут даны ниже.

Калькулятор расчета заполнения воздушного ресивера

Данный калькулятор позволит Вам проверить на соответствие реальной производительности компрессора заявленной, а также отчасти и предварительно рассчитать требуемый объем воздушного ресивера.

Если Вам показалось, что Ваш компрессор стал медленнее накачивать ресивер, то этот калькулятор позволит проверить так ли это. Также на основании этих данных можно осуществить предварительный и примерный расчет требуемого воздушного ресивера в зависимости от специфики расхода сжатого воздуха на Вашем производстве. Как правило, объем ресивера должен составлять около 20-30% от производительности компрессора.

Медленное заполнение воздушного ресивера является первым признаком:

возможного износа компрессорного блока;
возможной утечки в пневмолинии;
травит клапан слива конденсата;

Однако, необходимо учитывать, что в воздушных компрессорах поршневого типа заявленная изготовителем производительность указывается на всасывании. После сжатия определенный объем воздуха теряется. Эти потери составляют примерно от 15% и выше в зависимости от количества ступеней сжатия, цилиндров и типа привода. Это объясняется наличием мертвых зон в цилиндрах поршневой группы.

Источник

Лучшие бытовые компрессоры

Так называемые бытовые компрессоры предназначаются для недлительной мелкой работы. К таковым не подключают пневмооборудование с внушительными характеристиками воздухорасходования, к примеру, краскопульты, имеющие технологию HVLP. Покраска авто для подобного устройства является посильной задачей, однако продолжается в несколько раз дольше. Подобное обусловлено тем, что длительность непрерывного функционирования в основном не более 10–15 минут, иначе происходит быстрый перегрев и, если отсутствует термореле, поломка. Исходя из этого можно сделать вывод, что даже качественное бытовое устройство необходимо аккуратно использовать.

FUBAG AIR MASTER KIT

Устройство от производителя из Германии уверенно входит в рейтинг лучших компрессоров. Представляет собой набор самых популярных пневматических инструментов, которые требуются в целях обслуживания авто и для домашнего ремонта. На официальной странице в интернете есть 2 вариации комплектов: на 6 и 10 единиц. Наименьший набор включает:

3 пневматических пистолета с насадками – в целях накачивания шин, продувки либо мойки;
3 наконечника в целях накачивания мячей, колес велосипеда и матрасов;
гибкий пятиметровый шланг;
краскопульт с бачком в объеме 500 г.

Относительно самого устройства, следует отметить, что при довольно небольших размерах оно отличается мощностью. Изготовлен из качественного материала, тщательно продумана эргономика: манометры хорошо читаются, имеют точные показания, кратеры располагаются комфортно. Недостатком является небольшая длина кабеля питания и странная инструкция, куда включается информация сразу о нескольких изделиях, однако с учетом стоимости и богатого набора оснащения, минусы незначительны.

Плюсы:

достаточная мощность;
качественная сборка;
обширный спектр работ;
простой интерфейс;
адекватная цена.

Минусы:

короткий кабель;
странная инструкция.

DENZEL РС 1/6-180

Рассматриваемой устройство весит приблизительно 11 кг и относится к самым бюджетным, компактным и экономичным. Его характерной чертой станет отсутствие в цилиндро-поршневой группе смазки. Для снижения трения, во время конструирования используются особые противофрикционные материалы. Вследствие подобного решения масло не проникает в воздух, не перемешивается с красителем, потому прибор крайне удобен для использования в целях покраски разнообразных поверхностей. Выходная мощность равна 180 л/минуту, для этих целей нужен краскопульт HP или LVPL.

Во время функционирования прибор создает наибольшее давление 8 бар, данный параметр возможно отрегулировать, что даст возможность применять его с полным набором пневматических инструментов

Крайне важно то, что имеет презентабельный вид и функционирует без шума. Универсальным устройство не назовешь, так как полная покраска авто занимает длительное время

Предусмотренный устройством прямой привод (соединение вала двигателя с коленчатым валом нагнетателя воздуха) хоть и считается наиболее простым, однако не имеет действенного отведения тепла, потому прибор останавливают через 10 минут.

Плюсы:

бюджетный и малогабаритный;
бесшумный;
приятный вид.

Минусы:

длительная покраска;
в приводе нет теплоотведения.

WESTER W 006-075 OLC

Производительность и литраж данного довольно невелики. Однако ожидания в полной мере оправданы, и указанные 8 бар будут стабильно. Покупателями часто применяется ее в бытовых целях – локальная покраска и подкачка шин, продувка инструмента и пр. Ввиду компактных габаритов прибор без труда помещается в маленьких мастерских.

Разработчик не пожалел и предусмотрел в бюджетном устройстве все необходимые элементы безопасности: 2 манометра, масляный индикатор, предохранительный клапан. Отсутствуют претензия к эргономике, к самой сборке: устройство отлично покрашено, зазоры равномерны, функционирует без сломов годами. Составляющие изготавливают из литого металла, ножки из прорезины уменьшают вибрацию, присутствует комфортная ручка для транспортировки.

Плюсы:
