Как установить насос для повышения давления воды в квартире

Правила подбора мощности насоса – технические характеристики их значение

Основным фактором, влияющим на выбор устройства для подачи воды и поддержания нормального давления в системе, является характер точки водозабора:

1. Самовсасывающий агрегат применяется в условиях, когда точка забора воды располагается ниже уровня установки агрегата. Конструктивно они устроены таким образом, что способны самостоятельно всасывать воду на расстоянии до 8 метров в глубину.

Чем меньше расстояние от воды до помпы, тем эффективнее он забирает воду, поэтому место установки должно быть по возможности максимально приближено к источнику.

1. Нормально всасывающие агрегаты устанавливаются в системе водопровода и поддерживают давление в нем, при этом источник водозабора, как правило, располагается выше самого агрегата. Это может быть вводная труба или емкость для накопления воды.

Отдельной линейкой выпускаются циркуляционные устройства, предназначенные для обеспечения ускоренного оборота теплоносителя в системах отопления. Они оснащаются термодатчиком для возможности автоматической регулировки скорости потока. Местом их установки является обратная труба отопительного контура.

1. Колодезные насосные приспособления используются для подачи воды и поддержания давления из больших емкостей и колодцев. Конструкция такого устройства обеспечивает практически полную бесшумность при работе. Не допускается засасывание воздуха при снижении уровня воды. Гарантированно это не произойдет, если агрегат снабжен устройством для автоматического отключения при критично низком уровне жидкости.
2. Скважинные насосы погружные предназначены для установки в условиях стесненных размеров, определяемых диаметром обсадной трубы водозабора. Поэтому их диаметр невелик, а производительность достаточно высокая, чтобы обеспечить все потребности потребителей.

Как выбрать насос с учетом гидравлических характеристик

Основными показателями при выборе являются следующие показатели:

• Q – производительность устройства, измеряемая в метрах кубических за единицу времени – м3/час;
• Н – величина напора – высота столба воды, измеряемая в метрах.

Двумя этими показателями определяется рабочая характеристика устройства. Они взаимозависимы, при изменении любой из них соответственно изменяется и вторая.

Рекомендуемая величина показателя производительности:

1. Для загородного дома для 4-х человек она составляет 1-2 кубометра в час.
2. При использовании воды для орошения участка – 2-3 кубометра в час.

Показатель напора, необходимого для водопроводной сети можно с достаточной  точностью определить из соотношения:

Используя выбранные показатели и проведенный расчет можно выбрать устройство, соответствующее требованиям конкретной водопроводной сети.

Давление выбранной насосной установки должно обеспечивать выполнение им следующих функций:

1. Подъем водяного столба от точки всасывания на необходимую высоту.
2. Преодоление гидравлического сопротивления трубопровода, включающего собственно трубы, фурнитуру, измерительные приборы и регулирующую аппаратуру.
3. Получение нужного давления в конечной точке потребления. Для этого к полученному расчетному результату нужно заложить запас, добавив еще 10-12 метров.

Характеристика, указывающая высоту столба, является паспортным параметром и всегда указывается в сопроводительной технической документации.

Смотреть видео

В каких случаях используются

Водяной насос повышения давления воды в квартире предназначен для создания в водопроводе приемлемого давления. Если нормой является давление в районе 4 атмосфер, то на практике мы фиксируем его снижение до значения 1-1,5 и даже ниже. А для работы, например, стиральной машины необходим напор не менее 2 атмосфер. Джакузи и душевая кабина и вовсе не захотят работать при таком давлении, так как они рассчитаны на 4 атмосферы. Однако и более высокое давление опасно для трубопроводов. Уже при давлении 7 атмосфер некоторые элементы водопроводной сети могут быть повреждены. Поэтому давление должно находиться в определенных пределах и быть стабильным.

Особенно обидно бывает жителям верхних этажей в часы пик, когда, придя с работы вечером, невозможно даже нормально помыться. При этом жители нижних этажей имеют нормальный напор. В этом случае циркуляционный насос для повышения давления воды, врезанный непосредственно во входную водную магистраль, способен дать жильцам полное ощущение комфорта.

На какие параметры обратить внимание при выборе?

Прежде всего, необходимо помнить, что насос для подкачки воды высокого давления работает от электроэнергии, и ему нужно обеспечить нормальное электропитание. Также, в большинстве случаев, такое оборудование очень требовательно к напряжению. Поэтому, если установленный повышающий насос не повышает напор до требуемого уровня, то проверьте напряжение в электросети. Если оно низкое, то необходимой мощности работы агрегата не достичь.

Также важно учитывать технические характеристики устройства, которые определяют, сможет ли насос справиться с поставленной задачей:

Максимальная подача – данный параметр показывает, сколько воды данное устройство может прокачать за единицу времени: литры в минуту или кубометры в час.
Максимальное рабочее давление – величина, которую на выходе может выдать повысительный агрегат относительно места установки.
Минимальная скорость включения – параметр, показывающий, когда включается оборудование: при скорости 0,12 л/мин или 0,3 л/мин. От этого показателя зависит, будет ли работать агрегат когда набирается бачок унитаза, или он включится только после открытия смесителя в ванне.
Максимальная и номинальная мощность — данная величина показывает, производительность мотора, измеряется в ваттах (Вт). Чем выше мощность, тем больше максимальное давление.
Температура рабочей среды – свидетельствует о том, при какой температуре может работать оборудование (для горячей или холодной воды). Измеряется в градусах Цельсия.
Сечение соединительных элементов

Повышающий давление насос врезается в трубопровод, поэтому важно, чтобы размер соединительных гаек и фитингов соответствовали диаметру труб, иначе давление будет меньше.
Уровень шума – измеряется в децибелах (дБ), у разных моделей свой показатель шума.
Размер оборудования – важный параметр, который также нужно учитывать, поскольку данный агрегат может устанавливаться в очень малогабаритных помещениях.
Количество скоростей работы агрегата.
Надежность и известность производителя. Лучше всего себя зарекомендовали такие фирмы как Sprut, Aquatica, Wilo, Katran, Grundfos, Euroaqua, Jemix

Грундафос – лучший датский бренд.

Чтобы долго не выбирать, обычно покупают насос повышающий низкое давление воды конструкции «ин-лайн» (встраиваемые) с мокрым ротором. Это наиболее оптимальная модель, сочетающая низкий уровень шума и удобство монтажа.

Вертикальный или горизонтальный тип монтажа — зависит от того места входа потока воды. Что касается скоростей, то, конечно, лучше многоступенчатое оборудование, однако данные модели дорого стоят, поэтому не каждый потребитель готов выложить за них круглую сумму.

При этом лучше выбирать такие насосы, которые работают и в ручном, и в автоматическом режиме, поскольку не все точки водозабора могут создать расход, необходимы для включения устройства. Тогда, имея ручной режим, агрегат можно включить принудительно.

На материал изготовления корпуса и крыльчатки также стоит обратить свое внимание. Корпус может быть выполнен их нержавеющей стали или чугуна, при этом нержавейка предпочтительнее

В самых дешевых моделях данного устройства крыльчатка сделана из пластика, а у более дорогих насосов – из латуни или бронзы.

Обзор лучших моделей

Отзывы владельцев и статистика продаж однозначно свидетельствуют, что наиболее востребованы следующие модели повысительных насосов:

Насосные повышающие системы «мокрого» типа:

GrundfosUPA 15-90 (N)

Основные эксплуатационные характеристики:

Достоинства:

• Простота эксплуатации и обслуживания;
• Качественная сборка;
• Длительный срок эксплуатации (гарантийный – 3 года, полный – не менее 10 лет);
• Использование материалов, устойчивых к коррозионному воздействию;

Средняя цена 7,5 – 12,5 тыс. руб.

Wilo PB-201EA

Основные эксплуатационные характеристики

Достоинства:

• Наличие встроенной защиты от перегрева;
• Высокая коррозионная стойкость;
• Срок безотказной работы не менее 12 лет;
• Модульная конструкция обеспечивает простоту технического обслуживания и ремонта.

Еще одним достоинством насоса для повышения давления воды в водопроводе является доступная цена, купить Wilo PB-201EA можно за 8 – 10 тыс. руб.

Устройства с изолированным ротором

Jemix W15GR-15A

Основные эксплуатационные характеристики:

Достоинства:

• Экономичность;
• Устойчивость к абразивному износу и агрессивным средам;
• Небольшие габаритные размеры и малый вес изделия;
• Наличие системы блокировки рабочего колеса в случае завоздушивания системы;

Цена на нагнетатель Jemix W15GR-15А около 3 тыс. руб.

Comfort X15GR-15

Основные эксплуатационные характеристики:

Достоинства:

• Возможность применения как для холодного, так и для горячего контура;
• Компактность и незначительный вес;
• Минимальный расход электроэнергии;
• Устойчивость к коррозии и агрессивным рабочим средам;
• Простота монтажа, технического обслуживания и ремонта.

Еще один важный плюс – доступная цена Comfort X15GR-15: насос для повышения давления можно купить за 2,6 – 3 тыс. руб.

Насосные станции с гидроаккумулятором

НС Grundfos MQ3-35

Основные эксплуатационные характеристики:

Достоинства:

• Наличие встроенного обратного клапана;
• Повышенная износостойкость;
• Наличие комплексной системы защиты;
• Возможность самостоятельной установки;
• Незначительный вес (13 кг) и компактность;

Средняя цена на насоса НС Grundfos MQ3-35 составляет порядка 20 – 21 тыс. руб.

НС Джилекс «Джамбо» 70/50 Н-50 Н

Основные эксплуатационные характеристики:

Достоинства:

• Повышенная износостойкость;
• Невосприимчивость к воздействию агрессивных химических соединений и коррозии;
• Простота конструкции, обеспечивающая возможность самостоятельного монтажа;
• Большой объем накопительного бака (50 л), обеспечивающий минимальное количество запуска и остановки устройства.

Относительно невысокая цена насоса НС Джилекс «Джамбо» 70/50 Н-50 Н (от 12,6 до 14,6 тыс. руб.) является еще одним преимуществом установки.

Исходя из приведенной выше информации, можно сделать вывод, что применение циркуляционных насосов центробежного типа для повышения напора воды целесообразно в городских квартирах, ввиду незначительной протяженности трубопроводов. В частном секторе, обеспечить достаточное рабочее давление в отопительном контуре и системе подачи воды можно с помощью насосных станций с гидроаккумулятором.

В каких случаях следует задуматься об установке насосов?

Проблемы в домах с нормальным давлением в водопроводных сетях могут возникнуть при установке ванны с гидромассажем, джакузи или душевой кабинки с форсуночным массажем. Стандартного давления в водопроводных сетях обычно недостаточно для нормальной работы буржуйской техники. Тогда требуется насос для повышения давления воды в квартире.

Схема водоснабжения дома с повышающим насосом и без него

Установка насоса для душевой кабины может потребовать серьезного монтажа.

Меряйте давление в водонапорных сетях. При помощи насоса вам удастся поднять давление примерно на 1 бар.

Стандартное давление в трубах составляет 2-4 бар, порой бывают скачки давления, но при нормальной, качественной сантехнике и правильно смонтированном водопроводе, они проходят незаметно.

Для работы джакузи и прочих хитрых приспособлений, обычно требуется 4 бар.

Обычно насосы приобретаются в менее экзотичных ситуациях.

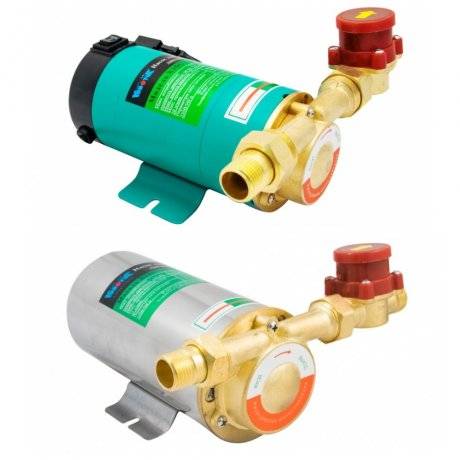

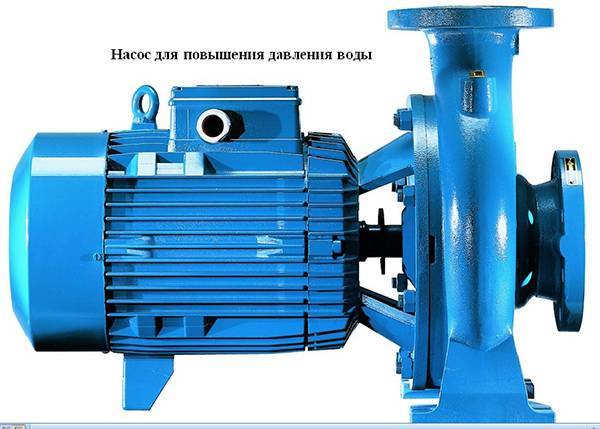

Насос, повышающий давление воды

Например, просто низкий напор воды, вода идет из кранов тонкой вялой струйкой, трубы засорены, трудно как следует помыться даже просто под душем. Если открыт один кран, воды в остальных кранах может не быть. Эти проблемы особенно характерны для старых домов с изношенной системой коммуникаций, не менявшейся с советских времен.

Особенные проблемы доставляет техника, для работы которой нужно как минимум 1 атмосфера в трубах. При сниженном давлении, ни стиральная, ни посудомоечная машина, не могут накачать достаточное количество воды и выходят из строя. Такие случаи поломки техники не являются гарантийными, поскольку являются прямым нарушением условий эксплуатации.

Установка насоса отчасти решает даже проблемы забитых труб, поскольку создает напор и промывает накопившиеся отложения.
Разумеется, если трубы заросли известняком, их придется заменить.

Лучшие модели водяных насосов для повышения давления в квартире

Повысительный насос Wilo

Если необходимо установить надёжный насос повышения давление воды в квартире, следует обратить внимание на продукцию компании Wilo. В частности, модель PB201EA имеет водяный тип охлаждения, а вал изготовлен из нержавеющей стали

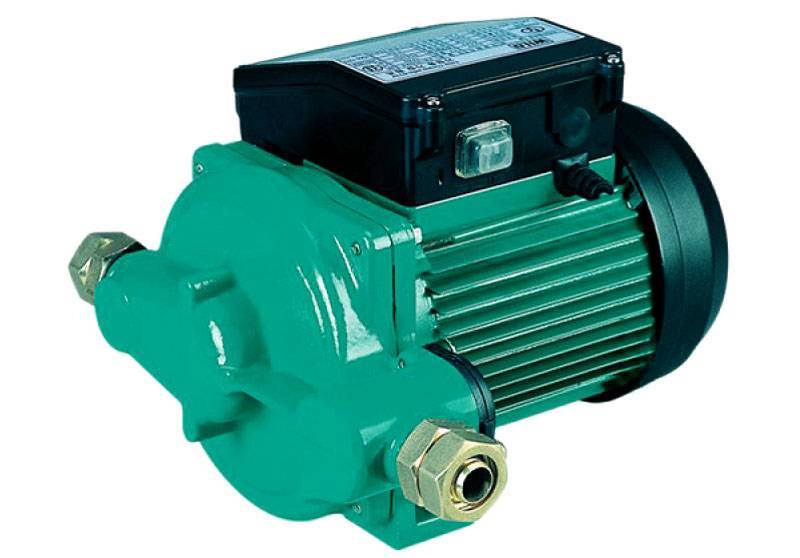

Насос Wilo PB201EA c «мокрым» ротором

Корпус агрегата изготовлен из чугуна и обработан специальным антикоррозионным покрытием. Соединительные патрубки из бронзы обеспечивают длительный эксплуатационный ресурс. Также стоит отметить, что агрегат PB201EA обладает бесшумной работой, имеет автоматическую защиту от перегрева и большой моторесурс. Оборудование легко монтируется, однако, следует помнить, что возможна только горизонтальная установка этого устройства. Wilo PB201EA также предназначен для перекачивания горячей воды.

Насос повышения воды Grundfos

Среди моделей насосного оборудования следует выделить продукцию компании Grundfos. Все агрегаты обладают большим эксплуатационным сроком, хорошо выдерживают достаточно большие нагрузки, а также обеспечивают продолжительную бесперебойную работу водопроводных систем.

Насосная станция Grundfos самовсасывающего типа

Модель MQ3-35 представляет собой насосную станцию, при помощи которой можно решить проблемы с давлением воды в трубах. Установка управляется автоматически и не требует дополнительного контроля. В конструкцию агрегата входят:

• гидроаккумулятор;
• электродвигатель;
• реле давления;
• блок автоматической защиты;
• насос самовсасывающего типа.

Помимо этого, агрегат оснащён датчиком расхода воды, что обеспечивает высокую экономичность при эксплуатации. К основным преимуществам станции следует отнести высокую износостойкость, длительный срок службы и бесшумную работу

Обратите внимание, что агрегат MQ3-35 предназначен для холодного водоснабжения. Повысительные насосы также оборудованы сравнительно небольшими накопительными резервуарами, которых, тем не менее, хватает для выполнения бытовых задач

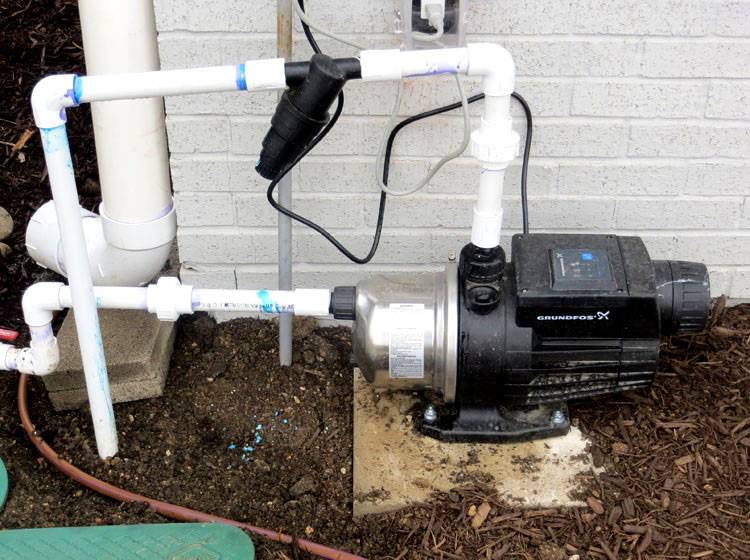

Действующая насосная станция Grundfos в системе водоснабжения

Насос Comfort X15GR-15 с воздушным типом охлаждения

Чтобы циркуляционный насос для водоснабжения мог работать и в ручном, и автоматическом режиме, советуем обратить внимание на модель агрегата Comfort X15GR-15. Корпус данного устройства изготовлен из нержавеющей стали, поэтому агрегат не боится влаги и может функционировать в любых условиях

Насос Comfort X15GR-15 с воздушным типом охлаждения

На роторе установлена крыльчатка, которая обеспечивает отменное воздушное охлаждение. Агрегат обладает компактными размерами, не требует специального обслуживания, а также экономно расходует электроэнергию. Если нужно, его можно использовать для перекачки потоков горячего водоснабжения. К недостаткам установки следует отнести громкую работу силового агрегата.

Насосная станция Джилекс Джамбо H-50H 70/50

Насосная станция Jambo 70/50 H-50H оснащается центробежной насосной установкой, гидроаккумулятором с горизонтальным размещением и реле потового давления. В конструкции оборудования имеется эжектор и асинхронный электродвигатель, которые обеспечивают стабильную работу установки.

Джамбо 70/50 H-50H

Корпус домашней водопроводной насосной станции имеет антикоррозионное покрытие. Автоматический блок управления обеспечивает простую эксплуатацию оборудования, а встроенная защита от перегрева исключает возможность поломки агрегата. К минусам агрегата можно отнести громкую работу, а также отсутствует защита от «сухого» хода. Чтобы устройство нормально функционировало, рекомендуется выполнять установку в помещениях с хорошей вентиляцией и невысокой температурой.

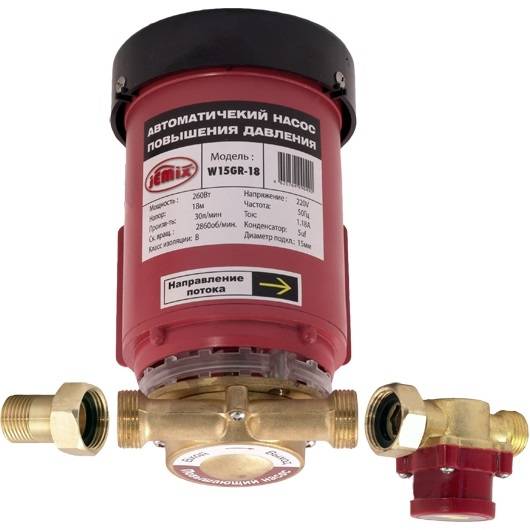

Jemix W15GR-15А

Среди моделей повысительных насосов c воздушным типом охлаждения ротора следует выделить Jemix W15GR-15A. Корпус агрегата обладает повышенной прочностью, поскольку изготовлен из чугуна. Составные части конструкции электродвигателя сделаны из алюминиевого сплава, а элементы привода из особо прочной пластмассы.

Jemix W15GR-15A

Насосное оборудование отличается высокой производительностью, а также может эксплуатироваться во влажных помещениях. Возможен ручной и автоматический контроль работы агрегата. При необходимости установку можно подключить к горячему водоснабжению. К существенным недостаткам следует отнести быстрый нагрев элементов устройства и шумность.

Принципы выбора повышающих насосов

Оценивая водяные насосы высокого давления, обычно учитывают конструктивные особенности:

• Агрегаты, имеющие мокрый ротор — ин-лайн (их врезают в сегмент водопровода перед водоразборной точкой или устройством, которому нужен напор определенной силы). Им не требуется профилактика — они «самосмазываются» тем, что качают. Они компактные и малошумные. Но производительность их относительно невелика, и нужно учитывать один нюанс при установке: ось ротора электрического привода такого насоса должна располагаться строго горизонтально;
• Сухороторные агрегаты отличаются выведенным силовым блоком со своим охладительным устройством — вентилятором, поэтому их требуется дополнительно закреплять на стенах. Такой агрегат более производителен, чем мокророторный, и имеет возможность обслуживать не единственную водоразборную точку. Но ему требуется профилактика — узлы трения нуждаются в смазывании. Работая, немного шумит.

Выбирая насос, оцените с точки зрения производительности, иных характеристик и стоимости агрегаты от заметных и давно существующих на рынке брендов, имеющих популярность из-за своей хорошей репутации.

Это интересно: Проточный магистральный фильтр для воды — как выбрать и установить прибор

Классификация насосов для воды высокого давления

По типу управления

Многие люди не знают, как увеличить давление воды в квартире и правильно выбрать повысительное оборудование для этих целей. Прежде всего, следует знать, что устройства для обеспечения необходимого напора различаются по типу управления.

Они могут работать в автоматическом и ручном режиме. В первом случае в насосе установлен датчик давления водного потока, который регулирует его работу. Как только открывается кран, включается насосная установка. Следует знать, что такое оборудование значительно надёжнее ручных аналогов, поскольку в нём имеется защита от включения в сухом режиме (при отсутствии напора воды).

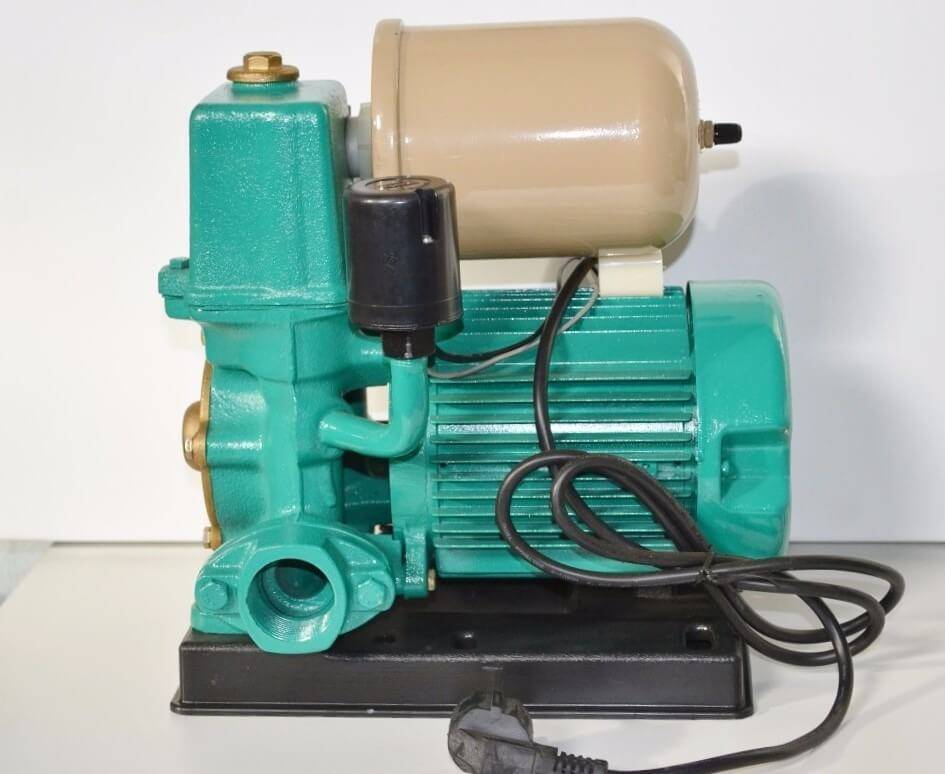

Насосная установка с автоматическим управлением

Что касается ручных установок, они работают в непрерывном режиме. Это обязывает периодически следить за оборудованием, а при необходимости отключать его, чтобы избежать перегрева. К существенному минусу таких станций следует отнести высокое потребление электроэнергии и непродолжительный ресурс механизмов.

Ручные насосы обычно врезаются в трубопровод и подключаются к бытовой электросети. Если открыть вентиль, сработают контакты реле, которые включают питание на насосное устройство. В свою очередь, это приводит к увеличению напора в магистрали. Также есть проточные установки, которые монтируют непосредственно к месту забора воды или перед различными видами техники для усиления их работы.

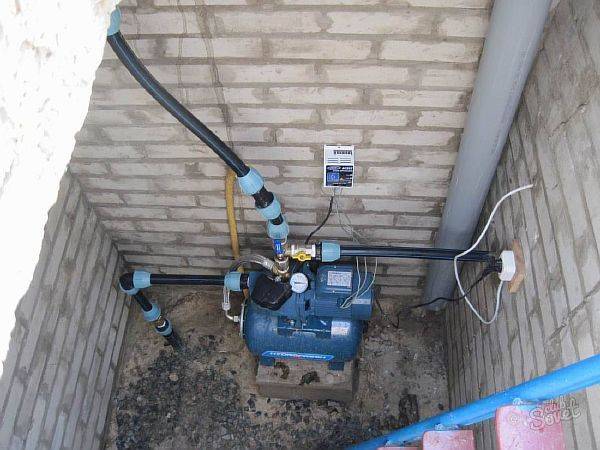

Установка для повышения напора воды

По допустимой температуре воды в трубах

Практически каждая насосная станция повышения давления в магистрали рассчитана на определённую рабочую температуру воды. Она не может превышать отметку в 60°С. Насос подключается к квартирной разводке, усиливает давление в системе, после чего вода подогревается при необходимости с помощью бойлеров, колонок, котлов и других установок. Среди моделей насосов существует оборудование, работающее от холодной либо горячей магистрали водоснабжения. Также есть универсальные конструкции станций, которые функционируют, независимо от типа подключения и температуры жидкости.

По виду охлаждения двигателя

Поскольку для изменения силы давления воды в магистралях применяются электродвигатели, это требует задействования охлаждающих систем. Насосные аппараты бывают с «мокрым», а также «сухим» якорем. В первом случае оборудование имеет небольшие габариты и устанавливается непосредственно на трубу магистрали.

«Мокрые» насосы в отличие от «сухих» аналогов работают практически бесшумно, поскольку в ходе перекачки воды выполняется смазка вращающихся частей механизма. Если в нагнетающем компрессоре имеется «сухой» якорь, его вал оснащён крыльчаткой, благодаря которой корпус охлаждается воздушным способом. Такие насосы отличаются повышенной производительностью, и их используют, если требуется обеспечить нормальное давление одновременно для нескольких водозаборных точек (потребителей)

Важно знать, что конструкция «сухих» насосов принципиально отличается от других видов. Ротор устройства вынесен за пределы конструкции агрегата, к тому же у него имеется отдельная воздушная охлаждающая система

При этом полностью исключается взаимодействие якоря электромотора с водной средой.

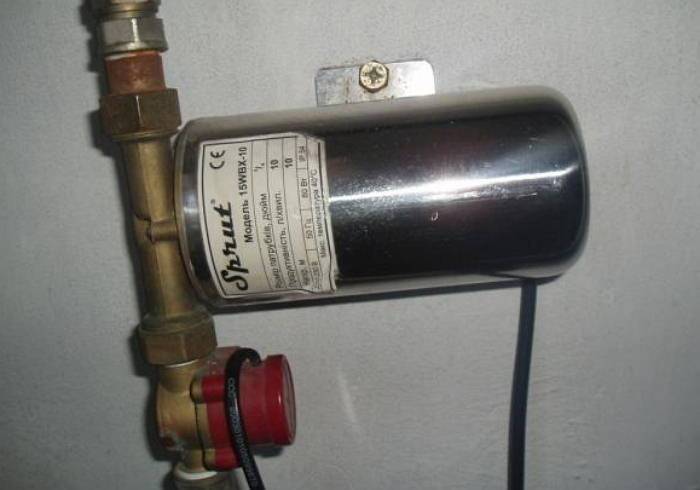

Насос с «сухой» охлаждающей системой

Что необходимо сделать, прежде чем выбрать насос для повышения давления воды в частном доме

Давление может быть указано в разных единицах измерения. То есть, например, в технической документации насоса давление может быть обозначено в МПа, в статьях – в кПА, а на панелях приборов – в мм вод. ст.

Вам вряд ли понадобится знать точное значение давления в водопроводе, поэтому можете воспользоваться следующим соотношением, при помощи которого вам будет легче оценить работу водопровода в вашем частном доме:

1 бар ≈ 1 ат ≈ 10 м вод. ст. ≈ 100 кПа ≈ 0,1 МПа.

Нормами установлено требование к давлению водопроводной воды у жителей частного дома или квартиры – 4 бар. При таком значении все бытовые приборы в частном или многоквартирном доме смогут хорошо работать.

К сожалению, мало у кого из жителей частных домов давление в кране находится именно на этом уровне. Чаще всего отклонения существенные. Для системы водоснабжения вредны любые отклонения от нормы. Так, давление более 6-7 бар может привести к разгерметизации в местах соединениях труб. Скачок до 10 бар чреват возникновением аварийной ситуации.

Решением проблемы недостаточного или повышенного давления воды в частном доме является установка редуктора, выравнивающего напор во внутренней разводке водопровода, что исключает вероятность возникновения гидроударов. Если не допустить ошибок на этапе выбора и монтажа редуктора, то давление в системе всегда будет оптимальным.

Более сложная ситуация – это систематический недостаток давления в водопроводе частного дома. Необходимо выявить причину данной проблемы. Проводят несложное исследование для того, чтобы узнать, какое давление в водопроводе вашего частного дома является нормальным и как оно меняется в течение суток. После исследования ситуация станет более понятной.

Измерять давление можно манометром. Он стоит недорого, поэтому рекомендуем вам его приобрести и установить на вводной магистрали вашего частного дома. Будет еще лучше, если вы купите сетчатый промывной фильтр грубой очистки воды со встроенным манометром. Достаточно 3-4 раза в сутки в определенные часы (включая часы пик) записывать показания прибора. Затем можно будет проанализировать показатели давления воды в вашем частном доме и сделать предварительные выводы.

Можно попросить у кого-либо из знакомых или приобрести свой собственный переносной манометр. Подключить его не составит труда: можно сделать это при помощи гибкой подводки к водяным розеткам смесителей или к изливам, если резьбовое соединение будет подходящим. На самом деле вы можете даже собственноручно собрать простой, но при этом достаточно точный манометр.

Для того чтобы собрать манометр, вам понадобится пластиковая трубка длиной примерно 2000 мм. Диаметр трубки должен быть таким, чтобы получилось герметичное соединение с накручивающимся на излив крана штуцером, заменяющим насадку-рассекатель.

Точно определить давление воды в частном доме можно следующим несложным способом:

В первую очередь необходимо присоединить трубку (вертикально) к крану (или к другой водяной розетке). Затем включают воду и выравнивают уровень жидкости: должна быть одна горизонтальная линия с точкой подсоединения (без воздушной прослойки у крана – см. левый рисунок). Теперь можно замерить высоту воздушного участка трубки (h_o).

Следующий этап – закрыть пробкой верхнее отверстие трубки (чтобы воздух не выходил) и открыть кран полностью. Вода поднимется. После стабилизации положения нужно измерить экспериментальное значение воздушного столба (h_э).

Теперь можно вычислить давление:

Р_в = Р_о × (h_o/h_э)

Где Р_в– давление в водопроводе в данной точке; Р_о – исходное давление в трубке. Допустимо принять его за атмосферное, то есть – 1.0332 ат; h_oи h_э – экспериментально полученное значение высоты воздушного столба.

Может быть такое, что давление в нескольких разных точках трубопровода частного дома различается. Это является свидетельством образования на трубах ржавчины или известкового налета. В таком случае необходимо заменить трубную разводку.

Возможно, что и фильтры, используемые в водопроводе вашего частного дома, сильно загрязнены или слишком старые. Для устранения неполадок необходимо выполнить соответствующую профилактику.
