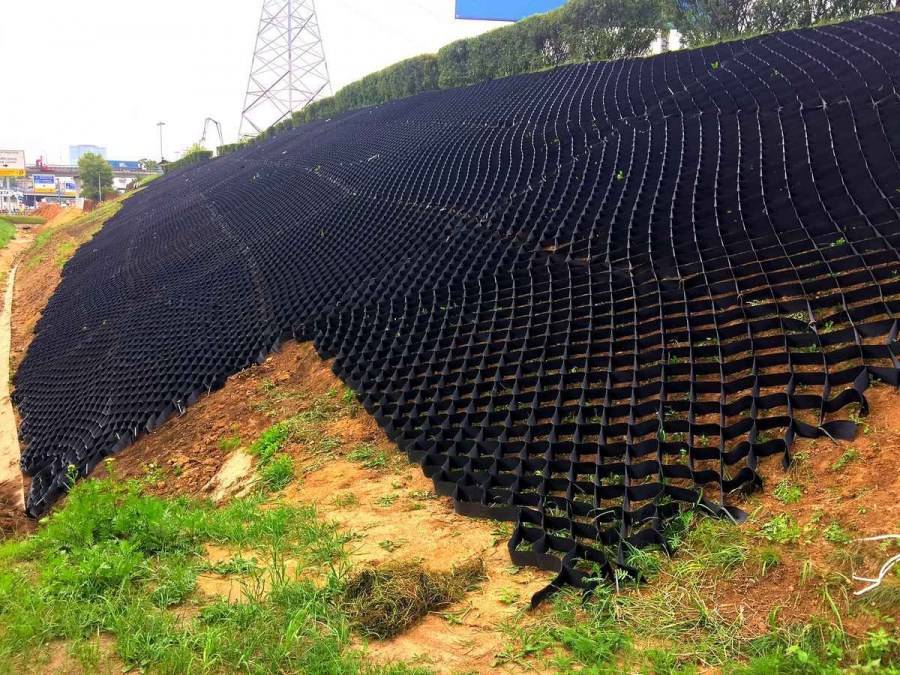

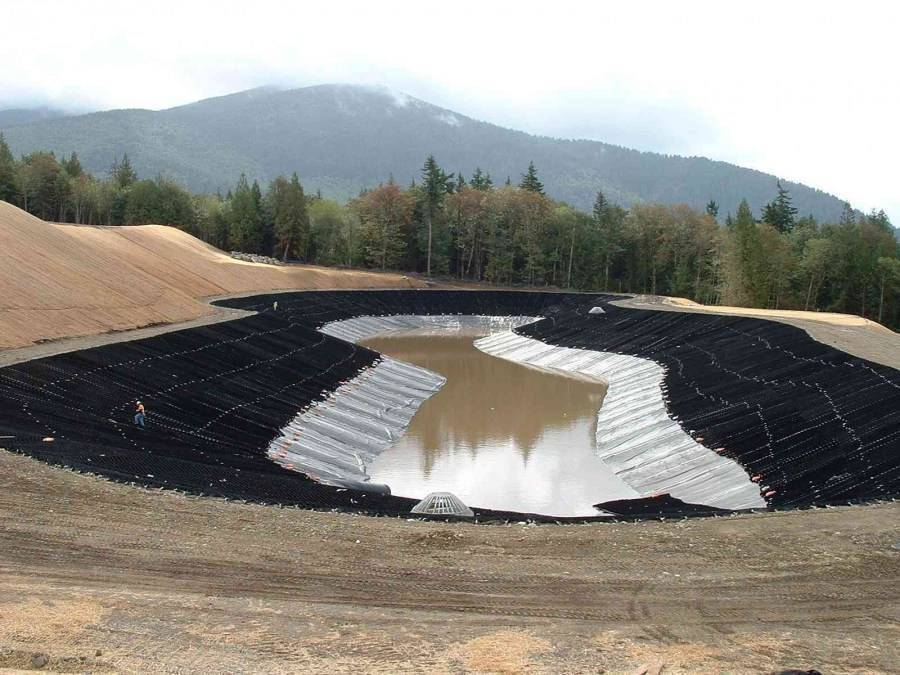

Георешетка для укрепления склонов, водоемов и других ландшафтных элементов

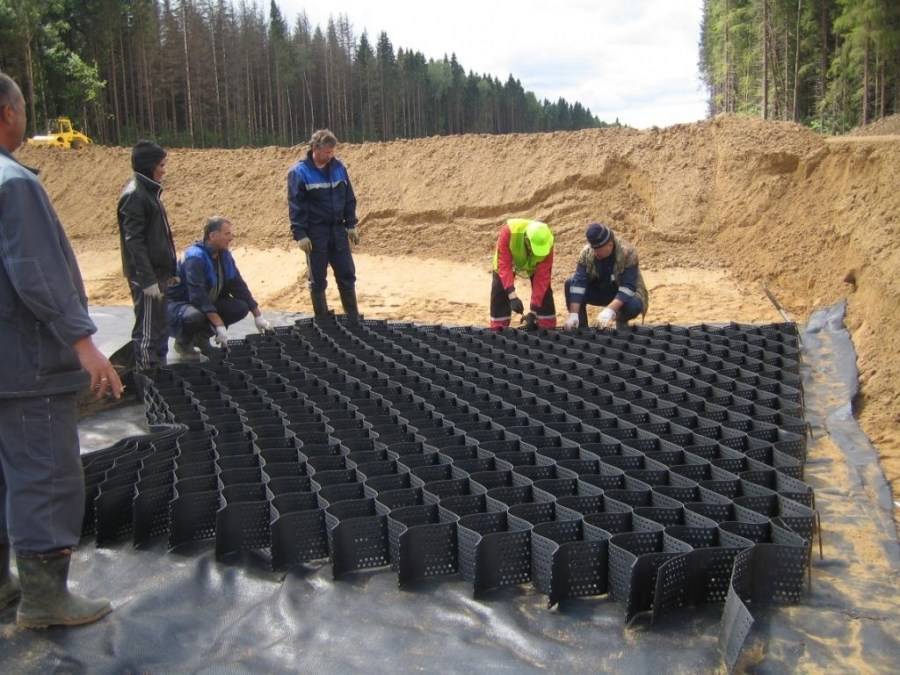

Поэтапный монтаж георешетки

Укрепить небольшой участок земли может самостоятельно даже начинающий ландшафтный дизайнер, как можно назвать владельца дачи. Если на дачном участке расположен овраг или канава, имеющие осыпающиеся склоны, можно использовать объемную георешетку – современную полимерную ленточную конструкцию.

Если засыпать ячейки георешетки растительной почвой, вы подготовите прекрасное место для высадки вьющихся или прямостоящих растений. На этой площадки будет прекрасно расти газонная трава или мелкий кустарник.

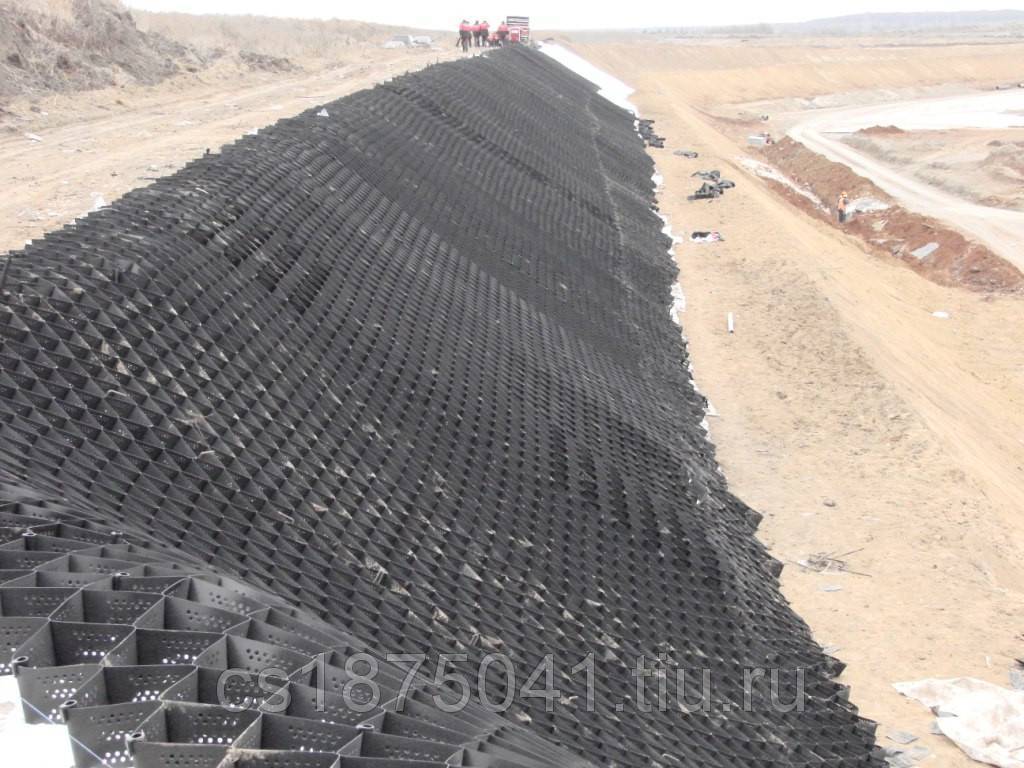

Использование георешетки для укрепления склонов и защиты их об обрушения.

Наиболее часто и быстро разрушаются склоны, которые состоят из песка или другой осадочной породы. Они осыпаются от действия ветра и дождя. Если канава пересекает дачный участок, можно укрепить оба ее склона, создав оригинальный каменный ручей, либо соорудив необычного вида рокарий, высадив хвойные растения и цветочные клумбы.

Перед проведением армирования необходима подготовка грунта. Для этого удаляются большие растения, выравнивается и уплотняется земля по мере возможности.

Укладку георешетки можно выполнить двумя существующими способами:

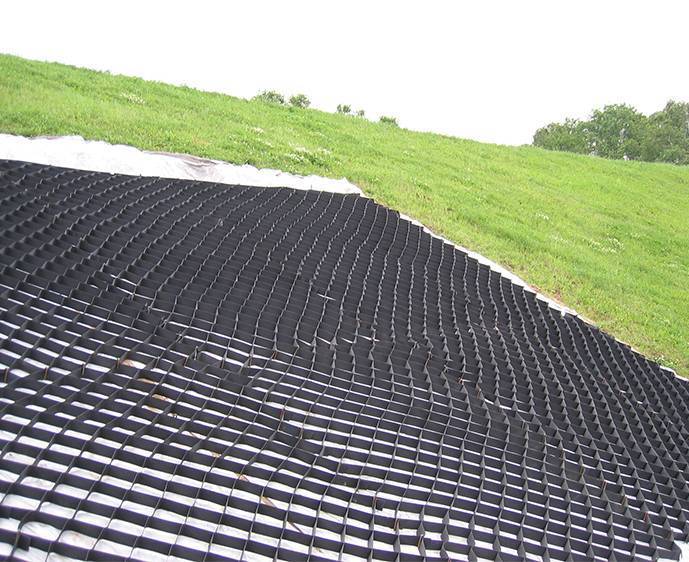

1. На геотекстиль. При этом по всему склону расстилается геотекстиль, выполняющий роль дренирующей прослойки, сверху которого укладывается решетка.
2. Непосредственно на грунт – происходит выполнение прямого монтажа сетки, которую укладывают на подготовленный участок грунта.

Ячейки георешетки необходимо расположить вдоль всего склона. Материал для них выбирают по основному принципу: используется шире лента, если склон круче. Сегменты решетки растягиваются в разные стороны и закрепляются по периметру с помощью анкеров или специально выструганных колышков.

Для небольших склонов, тем более, если местность засушливая, где можно обойтись без дренажа, достаточно прокладки одной георешетки – дополнительные изолирующие материалы не нужны.

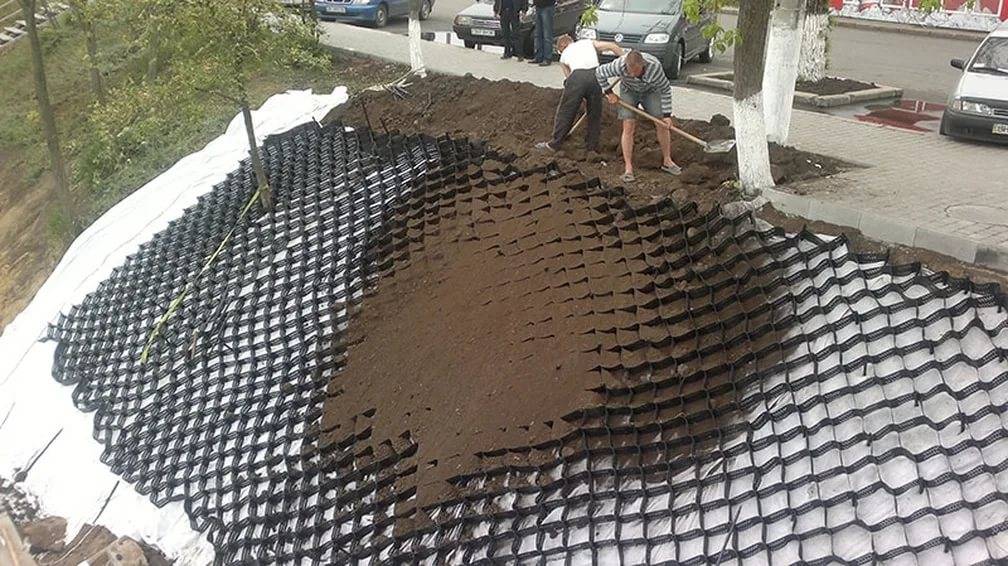

Каждая ячейка засыпается или фиксируется с использованием для этой цели песка или щебня. Если вы планируете высаживать на этом месте цветы, деревья, траву или кусты, засыпайте ячейки плодородным и удобренным грунтом.

Это наиболее простой вариант укрепления склона на дачном участке. При включенной фантазии и использовании различных способов декорирования можно любой осыпающийся склон сделать красивым и оригинальным цветущим садом.

Правила использования георешетки для дорожек

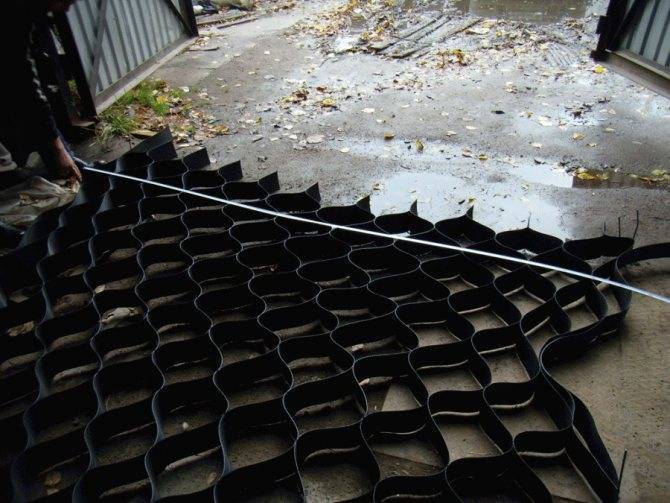

Так как этот материал представлен моделями разного исполнения, то и способ его укладки будет разниться. В первую очередь делают разметку под дорожки, после чего удаляют дерн с корневой системой. Далее выравнивают основание и утрамбовывают.

Если в качестве георешетки используют полимерное изделие, собранное из лент, то под него придется уложить геотекстиль. Остальные операции проводят в следующем порядке:

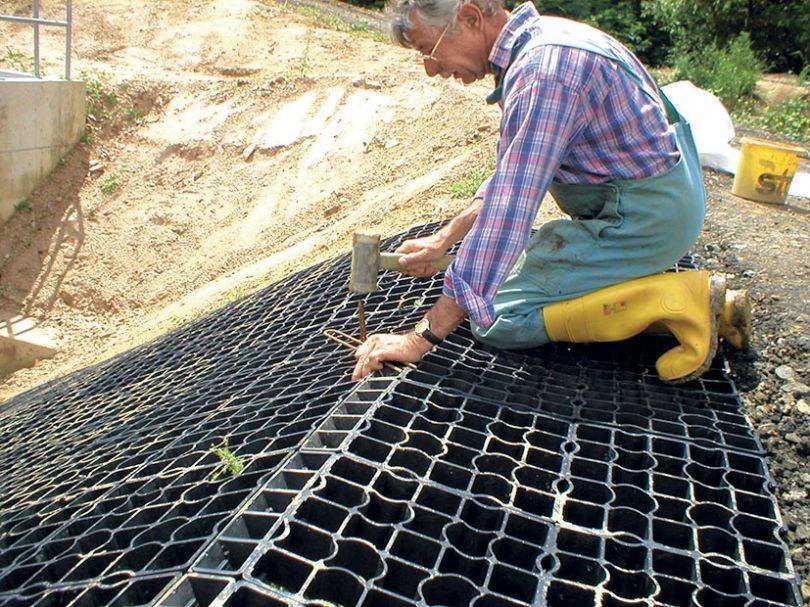

По краю дорожки в грунт на небольшую глубину (не полностью) вбивают штифты Г-образной формы. Изготавливают их обычно из толстой проволоки или тонкой стальной арматуры. Расстояние между штифтами определяют размеры ячеек выбранного решетчатого материала. К примеру, если размеры ячейки 210х210 мм, то шаг установки штифтов должен быть 210 мм, если ячейка размером 400х400, то соответственно и штифты надо вбивать в землю через каждые 400 мм.

Когда решетчатая основа под дорожку будет готова, ее можно заполнять. Если это бетонный раствор или щебень, то им заполняют ячейки до верхних краев. Если кладется песок или грунт, то засыпку делают сверх наполнением в пределах 25-50 мм, потому что любой сыпучий материал со временем дает усадку.

Устройство георешётки

Что же представляет собой георешётка?

Георешётка — это строительный материал, сделанный в форме ячеек. Чаще всего, георешётки являются полимерными. Может применяться на садах, огородах, дачах. Количество ячеек зависит от вида вашей георешётки.

Основное предназначение этого материала — это создать прочный и устойчивый каркас для строительства, чтобы оно проходило намного легче и удобнее. Вы можете зафиксировать какой-либо предмет между сот георешётки, и спокойно вбить его в землю.

Георешётки могут применяться для строительства дорог, парковок и других мест, где важно ровное нанесение материала

Виды

Армирующая георешетка делится на виды, согласно нескольким классификационным признакам. Деление выполняется по типу конструкции, разновидности материала, наличию перфорации

Все эти факторы имеют важное значение для выбора подходящей разновидности георешетки

По растяжению

Одноосная конструкция выпускается в виде готовых секций прямоугольной формы, вытягивающихся только в 1 направлении. При деформации полотно сохраняет достаточную жесткость, в продольном направлении способно выдерживать высокие нагрузки. Ячейки вытянуты продольно, их поперечная сторона всегда короче. Этот вариант продукции — один из самых дешевых.

Двухосная георешетка имеет способность растягиваться в продольном и поперечном направлении. Ячейки в этом случае имеют квадратную форму, лучше противостоят деформационным нагрузкам. Двуосноориентированная версия решетки наиболее устойчива к разрывному воздействию, в том числе к пучению грунтов. Ее применение востребовано в ландшафтном дизайне, при обустройстве откосов и склонов.

Трехосная георешетка — изготовленная из полипропилена конструкция, обеспечивающая равномерное распределение нагрузок на 360 градусов. Лист при обработке перфорируется, приобретая ячеистую структуру, растягивается в продольном и поперечном направлении. Эту разновидность скорее можно назвать армирующим элементом, она применяется там, где грунт нестабилен по составу.

По объему

Плоская георешетка также именуется геосеткой. Высота ее ячеек редко превышает 50 мм, изделия изготавливаются из жестких полимерных, бетонных, композитных соединений. Такие конструкции используются в качестве армирующей основы для газонных и садовых конструкций, дорожек, подъездных путей, выдерживают большие механические нагрузки.

Объемная георешетка изготавливается из полиэфира, полиэтилена, полипропилена, обладающих достаточной эластичностью. Такие конструкции получаются прочными, долговечными и эластичными, не боятся агрессивного воздействия внешней среды. В сложенном виде они больше напоминают плоский жгут. Расправленная и закрепленная на местности, решетка приобретает необходимый объем. Такие изделия могут иметь сплошную или перфорированную структуру.

По типу материала

Все георешетки, выпускаемые сегодня в продажу, изготавливаются промышленным способом. Чаще всего в их основе находятся пластики или комбинированные вещества. В зависимости от подвида, используется следующая основа.

С прикатанным геотекстилем. Такие георешетки имеют объемную конструкцию, подходят для укрепления осыпающихся участков грунта, помогают избежать пучения грунта из-за мороза, подземных вод. Нетканая структура материала обеспечивает лучшие условия для противостояния химическим и биологическим внешним факторам.

Укрепление биоматами

Растениями можно скрепить и склоны вплоть до 45%, но здесь рисков намного больше. Существуют они по причине того, что растения долго формируют корневую систему, которая должна армировать грунт. Здесь также работают атмосферные факторы – наличие осадков, ветер, влажность, связанная с расположенными рядом или на самом уклоне водоемами, а также уровень грунтовых вод и даже подземные толчки.

Поэтому рекомендуется использовать дополнительное укрепление в качестве биоматов, которые состоят из волокон кокоса или соломы, нанесенных на слой целлюлозы.

Биоматы укладываются на поверхность очищенного склона и равномерно фиксируются. Далее, по всей площади материала высеваются семена разнообразных растений, которые в ближайшее время должны создать с биоматами единый слой. Это могут быть не только специальные цветы и травы, но и растения для ландшафтного дизайна дачной территории, которые вы сами выбрали.

Особенности конструкции георешетки для ландшафта

Решетка изготовлена в виде 2-х или 3-х мерной сетки и внешне напоминает пчелиные соты. В процессе монтажа ячейки заполняются грунтом, щебнем, песком или другим наполнителем.

Геоматериал производится из иглопробивного полиэфирного полотна и полипропиленовых лент, которые соединяются сваркой. При растяжении на рабочей поверхности георешетка образует прочный монолитный каркас. Размеры ячеек могут быть разными и выбираются с учетом назначения геосинтетика.

Справка: Стойкостью к прокалыванию, к щелочным и кислотным составам характеризуется полотно нетканное иглопробивное. Продукция нашла своё применение в укреплении дорожных покрытий. Всё чаще и чаще используются габионы в ландшафте как экологичный способ обустройства территорий. Но это также эффективной средство для создания подпорных стен.

Рекомендации по выбору георешетки

Геосинтетический материал для армирования отличается по:

1. Диагонали и размеру сторон сот,
2. Материалу изготовления,
3. Высоте ребра ленты и её толщине.

Соты имеют стороны 160×160мм, 210×210мм, 320×320 мм, а высота полос находится в диапазоне 50−200 мм при толщине ленты 1,25−1,8 мм. Изготавливается синтетик из:

1. Полиэфира,
2. Полипропилена,
3. Полиэтилена.

При использовании геоматериала необходимо учитывать несколько факторов:

1. Угол уклона основания,
2. Тип грунта,
3. Особенности объекта армирования.

Если посмотреть усреднённые данные, то область применения геосинтетических решёток выглядит так:

Как видим, наиболее востребована решётка с ячейками 160/160 и диагональю сот 200 мм, но это не значит, что другие серии синтетика мало востребованы — всё зависит от конкретной цели применения.

Кроме области применения, выбор георешетки зависит от грунта в месте армирования. Необходимая высота ребра при применении синтетика на слабых грунтах отличается от требуемой высоты ленты на стабильном грунте. Ниже две таблицы, из которых становится понятно, как подобрать геоматериал с учётом особенностей грунта и угла уклона основания.

Расчёт для слабых грунтов:

Расчёт для стабильного грунта:

Обязательно принимайте в расчёт эти сведения при выборе геосинтетика и его использование будет на 100% эффективным.

Плоские решетки

Они представляют собой скрученный в рулон ячеистый материал, имеющий весьма жесткую сетчатую структуру. Применяется при укреплении полотна дорог, подъездных путей, садовых дорожек, насыпей и откосов, в обустройстве ограждений. Различают два вида конструкции, которые можно увидеть на многочисленных фото георешетки:

Одноосная – производится в форме прямоугольных секций продолговатой формы. Если площадь полотна подвергается деформации, то материал обеспечивает требуемую жесткость. Выдерживает высокие нагрузки в продольном направлении.

Двухосная структура более долговечна и надежна, поскольку обеспечивает устойчивость к нагрузкам разрывного типа, действующим в продольном и поперечном направлениях. Материал незаменим в ландшафтном дизайне и обустройстве откосов.

Что такое георешетка

В самом названии материала присутствует термин – решетка. Но необходимо понимать, что сама георешётка является трехмерной, то есть объемной. При этом материал собирается из лент, соединяемых между собой сваркой или пайкой. Структура георешетки из-за этого получается ячеистой, в которой ячейки располагаются в шахматном порядке. Именно таким способом достигается жесткость конструкции и прочность покрытия, в составе которой георешетку используют.

Назначение этого объемного ячеистого материала заключается в том, чтобы удержать от «расползания» грунт, который подвергается большим нагрузкам. Поэтому этот материал в основном используют в дорожном строительстве, укладывая под настил дорожного полотна. А также для укрепления склонов и откосов.

В дорожном строительстве до появления георешеток применяли металлические сетки, сплетенные по типу сетки рабицы. А также бетонные ячеистые изделия, которые укладывали рядом друг с другом. На фото ниже эта разновидность укрепления дорожек показана.

Бетонные элементы укрепления дорог Источник pinterest.com

Все это было недешево, к тому же металл под действием природных нагрузок быстро выходил из строя, потому что подергался в грунте коррозии. Бетон служил долго, но стоят ЖБИ изделия очень дорого. Да и работать с ними сложнее. И когда на рынке появились геоматериалы, они быстро вытеснили и металлические изделия, и бетонные.

Материал для георешеток

Сегодня производители предлагают несколько разновидностей георешеток для садовых дорожек, изготовленных из разных материалов.

Полимерные объемные георешётки. В основном их изготавливают из полистирола. По сути, это ленты, которые скрепляются между собой методом сварки, или методом ультразвукового спаивания. На рынке такие георешётки представлены двумя вариациями: сплошной или с перфорацией. Первый используют в том случае, если наполнителем выступает мелкозернистый материал, к примеру, песок. Вторую применяют, если наполнитель имеет крупнозернистую структуру, к примеру, щебень или гравий. Высота используемых лент варьируется в пределах от 50 до 300 мм, именно это параметр создает объем конструкции.

Полимерная объемная георешетка Источник geo-sm.ru

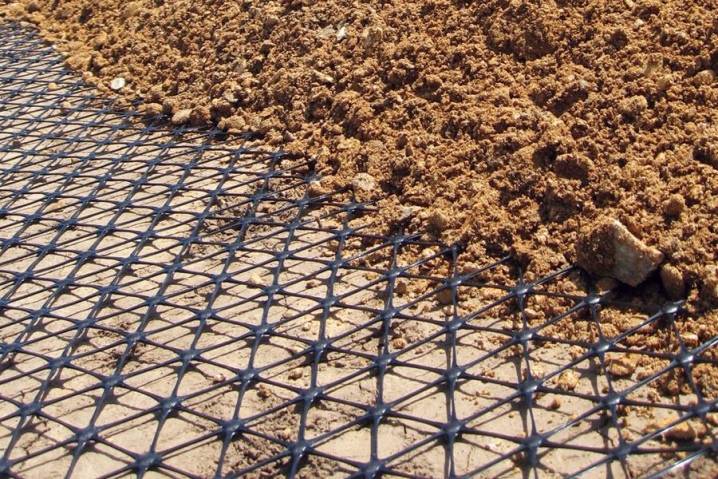

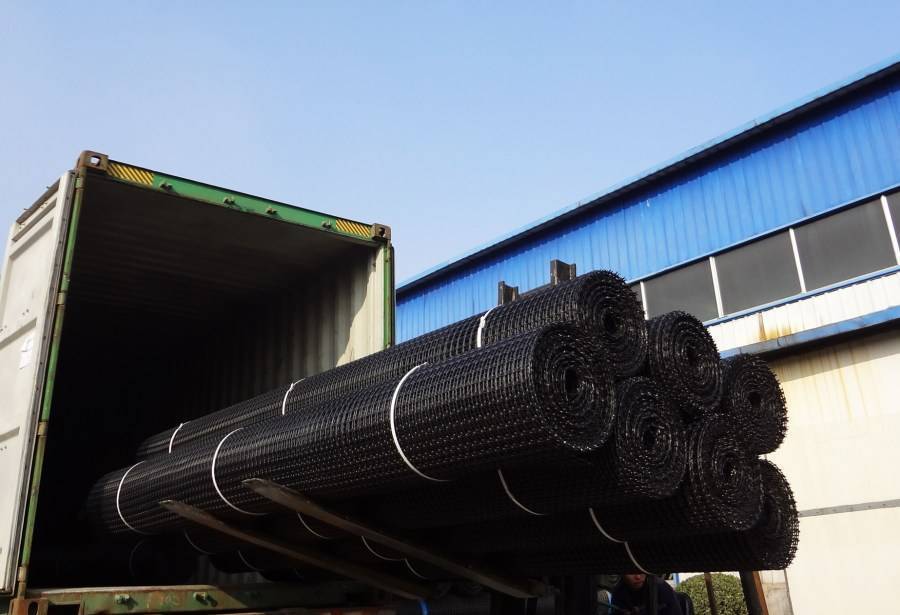

Полимерные плоские георешётки. Это материал рулонного типа, который представляет собой не решетку, а сетку, хотя и относится к категории «георешеток». Его высота – это толщина полимерного прутка, из которого сетка изготавливается. Производители предлагают две разновидности сетки: одно- или двуосные. Первая работает только на растяжение в одном направлении – продольном. Поэтому в ее конструкции присутствуют прямоугольные ячейки, то есть вытянутые вдоль рулона. Такую сетку используют в основном для укрепления склонов. Вторая – это решетка с квадратными ячейками, которые выдерживают нагрузки и в поперечном направлении, и в продольном. Отсюда ее высокая универсальность. Изготавливают полимерную сетку из полиэфира или полипропилена.

Полимерные плоские геосетки Источник rollgeo.ru

Георешётки из геотекстильного полотна. То есть для изготовления георешетки используют полосы иглопробивного или тканого геотекстиля. В этом случае применяют материал высокой плотности. Это самая дешевая георешётка, но с не самыми высокими эксплуатационными характеристиками. И хотя такая георешетке хорошо выдерживает нагрузки на разрыв, но обладает небольшим пределом прочности на сжатие, особенно поперечное. Поэтому этот вид чаще используют как разграничительный слой между разными слоями укладываемых стройматериалов.

Георешетка из геотекстильного полотна Источник yandex.kg

Пластиковые. Изготавливают их в основном из полиэтилена и низкого, и высокого давления. Именно их в основном используют на дачах, когда необходимо соорудить дорожки, площадки или места парковки. Во-первых, это жесткие конструкции с определенными размерами по площади. Во-вторых, панельная сборка упрощает монтажный процесс. В-третьих, прямоугольная форма легко формируется площади площадок и дорожек, без значительных изменений самой решетки.

Модульные георешетки из пластика Источник covermart.ru

Объемные решетки

Благодаря трехмерной ячеистой конструкции, объемная георешетка стала незаменимым инструментом в укреплении слабых грунтов. Для образования удобных к наполнению сот элементы скрепляются в шахматном порядке. Образующийся каркас является очень крепким в двух плоскостях. Считается, что прочность соединения может составлять около 70% от базовой прочности самих синтетических лент.

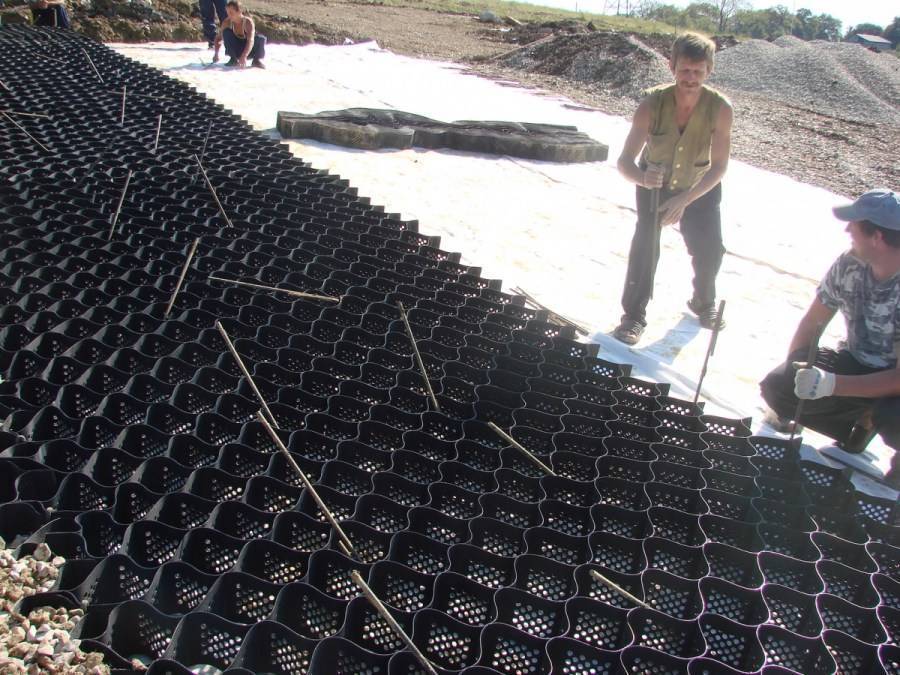

Для соединения отдельных элементов модуля можно использовать анкера или скобы из металла. В строительстве загородных домов часто используют решетки с размером ячеек 210х210 мм. Однако высота сот может быть разной – от 50 до 300 мм.

Помимо современных полимерных решеток, иногда применяют разновидности, изготовленные из бетона или текстильного геополотна. Конструкция первого типа имеет элементы, выполненные из бетона с пустотой внутри для грунта. Использование данного варианта ограничено большой массой блоков, сложностью монтажа, дополнительными транспортными затратами.

Решетки из геотекстиля применяются не только для армирования сыпучих грунтов, но и для снижения негативного влияния на поверхность со стороны грунтовых вод и пучения грунта под воздействием мороза.

Основные особенности

Георешётка относится к экологически чистым геосинтетикам. Как показывают фото георешётки, она представляет собой соты с двухмерной или трёхмерной структурой, изготовленные из полиэфирных, полиэтиленовых или полипропиленовых лент. Все ячейки соединены друг с другом с помощью сварки.

Данный строительный материал надёжно защищает откосы и склоны, укрепляя непрочный грунт, тем самым, препятствуя его осыпанию. Кроме того, его применяют в качестве превентивной меры против оползней и заиливания водоёмов. Он прекрасно справляется с укреплением берега.

Георешетка считается одним из наиболее долговечных стройматериалов армирующего предназначения. Время ее службы – более 100 лет.

Уникальность данного материала объясняется еще и его устойчивостью к воздействию гидролиза, кислот, щелочей, бензина, дизельного топлива.

При производстве георешётки берут перфорированные листы полипропилена или полиэтилена и растягивают их с помощью особых устройств. При этом длинноцепные, хаотично ориентированные молекулы упорядочиваются.

Еще отличительными чертами объёмной георешётки является лёгкий вес и мобильность. Срок ее эксплуатации – более 50 лет.

Что касается геотекстиля, он может иметь тканную и нетканую текстуру. Чтобы соединить полипропиленовые полосы, применяют сварку термического или ультразвукового типа.

Как строят современные экопарковки или газонная решетка

Более прочный вариант георешетки — газонная решетка, является основным компонентом для создания такого сооружения, как экопаркинг или экопарковка. Экологическая парковка, оборудованная на участке, выглядит современно и красиво. Внешне она представляет собой аккуратный газон. В основе такого травяного настила лежит объемная георешетка или газонная решетка, а в качестве фиксатора используется растительный грунт. Проросшая сквозь решетку трава постоянно «подстригается» паркующимися автомобилями, и получается одинаковый уровень роста травы.

Газонная решетка — основной элемент экопарковки

Итак, защищая почву и растительность на ней от нагрузок, газонная решетка одновременно пропускает в землю воду и предотвращает образование провалов, ведь она легко выдерживает вес среднего автомобиля. Таким образом, использование газонной решетки придает вашей стоянке:

• надежность — благодаря высокой несущей способности;
• естественную красоту густого травяного ковра;
• удобство в обслуживании.

Еще одним позитивным моментом применения георешетки является отсутствие токсичности материала, который сохраняет целостность при многолетней эксплуатации. По сути, благодаря ей создается защищенная почвенная экосистема со своей системой циркуляции влаги и обмена питательными веществами, а уход за ней требуется минимальный — просто поливайте газон, чтобы смыть с травы пыль и грязь и придать ему чистый и эстетичный вид.

Для использования георешетки в структуре экопаркинга обычно выполняют тиснение и перфорацию, чтобы увеличить силу трения полотна с наполнителем.

Экопарковка с помощью газонной решетки

Видео по теме “Мелиорация дренаж переезд через канаву”

Современные производители предлагают широкую гамму различных материалов для укрепления стенок дренажных канав, от сравнительно недорогих до дорогостоящих. Кроме того, некоторые специалисты рекомендуют применять так называемые бюджетные варианты решения проблемы. Не все плохо, что дешево.К промышленным материалам относятся геоматы, геосетки, георешетки, биоматы и габионы.

Геоматы – это изделие из нескольких слоев решеток из водонепроницаемого полимерного материала, по структуре напоминающее мочалку. Подобная структура хорошо удерживает грунт, с одной стороны, и не мешает росту растений сквозь ячейки, с другой стороны. Корневая система проросших растений в сочетании с полипропиленовой основой надежно фиксирует достаточно крутые склоны.

Биоматы – разновидность геоматов, состоящая из многослойного материала, заполненного питательной почвосмесью и семенами многолетних растений (чаще газонных трав).

Геосетки – сетчатое изделие из стекловолокна или полиэфирных нитей с ячейками квадратной формы для армирования склонов средней крутизны.

Георешетка тоже имеет сетчатую структуру, но производится из высокопрочного полиэтилена или полипропилена. Принцип фиксации склона основан на удерживании основы специальными крепежами с последующей засыпкой ячеек сетки щебнем (реже грунтом). Траншея на дачном участке усиливается за счет высева газонных трав.

Габионы – массивные конструкции больших размеров из оцинкованной габионной сетки в в форме параллелепипеда, заполняемые камнем или щебнем, превышающим размеры ее шестиугольных ячеек. Конструкция устойчива практически к любому коррозионному воздействию. Кроме того, она выдерживает значительные нагрузки благодаря сетке из проволоки двойного кручения. Разновидностью габионов являются матрацы Рено – плоские конструкции с малой высотой и большой площадью поверхности.

Особенности укладки

Геосетка считается самым распространенным строительным материалом, который характеризуется не только отличными эксплуатационными качествами, но и простой укладкой. Монтаж этого материала обычно осуществляется методом продольного или поперечного раскатывания рулонов по откосу. В том случае, когда основание является пологим, лучше всего укладывать сетку в продольном направлении, для укрепления же дачных участков, размещенных на склонах, хорошо подходит поперечное раскатывание материала. Армирование дорожного полотна можно осуществлять как первым, так и вторым способом.

Монтажные работы с поперечным методом укладки начинаются от бровки, для этого заранее нужно нарезать полотна определенной длины. При раскатывании сетки в продольном направлении нужно следить за тем, чтобы нахлест составлял от 20 до 30 см. Полотно фиксируется через каждые 10 м с помощью скоб или анкеров, которые должны быть изготовлены из прочной проволоки диаметром более 3 мм. Нельзя забывать и о креплении рулона по ширине, его необходимо фиксировать в нескольких местах. После укладки геосетки сверху раскладывается почва толщиной 10 см, слой должен быть равномерным, чтобы обеспечивать земляному покрову нужный режим влажности.

На дачных участках во время сильных дождей часто скапливается вода, которая стоит на поверхности. Это происходит из-за подземных грунтовых вод, которые препятствуют впитыванию воды в почву. Чтобы этого не допускать, рекомендуется выполнять осушивание поверхности, укладывая дренажную канаву, выстланную геосеткой. Материал можно раскатывать только на предварительно подготовленную и очищенную поверхность основания, а если ширина канавы превышает ширину рулона материала, то края нужно уложить внахлёст 40 см. По окончании работ необходимо подождать не менее суток и потом уже приступать к засыпанию почвой.

При строительстве дорожного полотна геосетку укладывают на основание, предварительно обработанное битумом. Это обеспечивает лучшую фиксацию между покрытием и материалом. Если объем работы небольшой, то укладку можно осуществлять вручную, для большого же объема, где используется геосетка шириной более 1.5 м, нужно использовать спецтехнику

После выполнения монтажных работ важно также обеспечить трансферный коридор для прохождения тяжелой техники, так как первое время по поверхности, выложенной геосеткой, не допускается движение грузовых автомобилей. Дополнительно на геосетку укладывается слой щебеня, его нужно распределять равномерно, используя бульдозер, потом основание трамбуется специальными катками

Дополнительную информацию о дорожной геосетке вы сможете узнать в следующем видео.
