Как сооружается выгребная яма из бетонных колец: схемы + пошаговое руководство

Устройство герметичной конструкции

Есть множество вариантов сделать выгребную яму. Это удобно, чтобы удовлетворить различные потребности владельцев дачи. Воспользуйтесь заводскими изделиями, чтобы канализационная яма прослужила вам в течение многих лет. Схема выгребной ямы из бетонных колец предполагает использование кругов и опорных плит. Монтаж осуществляется быстро. Выгребная яма в частном доме сможет полностью удовлетворять потребности жильцов: бетонные кольца на рынке реализуются в большом ассортименте. Можно легко подобрать круги с нужным диаметром.

При монтаже следует соблюдать следующий порядок:

  1. Выкапывают яму. Для выполнения земляных работ обычно нанимают экскаватор;
  2. Укладывают основной круг. Устанавливают последующие кольца. С этой работой справятся специалисты. Здесь требуется привлечение специальной техники. Экскаватор нужен для устройства дна, кольца будет опускать вниз кран-манипулятор. Предпочтительнее применять в строительстве цельные изделия;
  3. Последний круг должен возвышаться над грунтом на 20 или 30 см.

Устройство выгребной ямы из бетонных колец требует привлечения опытных профессионалов и спецтехники.

Выгребная яма с переливом – прекрасная замена центральной канализации в районах, где ее нет. У сооружения имеются следующие достоинства:

  • редкая откачка с помощью ассенизаторской техники;
  • возможность использовать воду во второй раз, чтобы поливать зеленые насаждения;
  • отсутствие плохих запахов;
  • возможность использовать воду в больших объемах;
  • отсутствие бульканья и других неприятных звуков из канализационной системы, если яма переполнится.

При желании мастер соорудит выгребную переливную конструкцию самостоятельно. Для этого понадобится разобраться в ее устройстве. 2 ямы-отстойники подсоединяются друг к другу специальным патрубком в виде буквы «Т».

Первая емкость соединяется с домом трубопроводом под углом 1,5 или 2 градуса по направлению к сливу. Крупные частицы опускаются на дно отстойника. Сточная вода течет по Т-образной трубе в другую емкость. В этом отстойнике не предусмотрено наличие дна. Он заполнен геотекстилем вперемешку со слоями из песка, а также щебня с битым кирпичом. Сточная вода проходит сквозь все слои. После очищения она уходит в землю, не причиняя вреда окружающей среде. Рыхлая почва или песчаная дает возможность вторую яму заполнять одним щебнем. Сверху уложите геотекстиль со слоем чернозема. Посадите растения с короткой корневой системой.

Улучшить распад органических отходов помогает добавление в первую яму-септик специальных препаратов, содержащих бактерии. Если в емкость поступает кислород, биопрепарат работает лучше. Поэтому рекомендуется в крышке септика оставлять отверстие.

Первый отстойник строят из бетонных колец, а второй из красного кирпича. Понадобятся канализационные трубопроводы из пластика и Т-образная труба. Вместо последней можно взять уголок. Это необходимо, чтобы предотвратить попадание нечистот из первой емкости во вторую.

Если канаву приходится рыть вручную, тогда воспользуйтесь таким способом. Установите первое бетонное кольцо на то место, где будет яма-отстойник. Залезьте внутрь изделия и копайте по кругу. Вес кольца заставит его опускаться. Когда бетонное изделие сравняется с землей, на него устанавливают второе. Продолжайте копать. Ненужная земля высыпается в ведро, которое поднимает ваш помощник, стоящий сверху. После завершения установки колец подведите к емкостям трубы. Зубило и молоток помогут вам проделать отверстия в бетонных кольцах.

Пластиковая выгребная яма – это сооружение, которое мастер создает без посторонней помощи. При монтаже избегайте перепадов труб и крутых поворотов. Когда невозможно проложить прямой трубопровод, тогда угол поворотов делайте тупым. Такая конструкция позволяет избежать засоров. Позаботьтесь о том, чтобы ассенизаторской машине было удобно подъезжать, когда стоки накопятся, и понадобится откачать выгребную яму. Начерченная схема поможет создать грамотный проект для локальной канализации.

Яма для канализации своими руками из б/у автомобильных покрышек – бюджетный способ создать комфортные условия для проживания. Если объем сточных вод невелик, то эта конструкция идеальная: она доступна и практична. Монтаж не представляет сложностей. Однако разобрать конструкцию из покрышек своими руками трудно. Прослужит самоделка не более 15 лет.

Самостоятельно конструкции из газосиликатных блоков тяжело придать форму круга. Поэтому она делается в виде квадрата или прямоугольника. Герметизацию выполняют при помощи применения специального клея или цементного раствора.

https://youtube.com/watch?v=kiT65mIE0p0

ПОСМОТРЕТЬ ВИДЕО

Этапы монтажа с полной гидроизоляцией

Какие инструменты понадобятся:

  • Две лопаты: совковая и штыковая.
  • Мастерок.
  • Лестница.
  • Ведра.
  • Уровень строительный.
  • Колышки для разметки.

Схема устройства выгреба

  • Днище: цементная стяжка (готовая ж/б плита);
  • Ж/б плита для перекрытия;
  • Вентиляция выгребной ямы;
  • Ж/б опорное кольцо;
  • Ж/б кольца разного диаметра;
  • Деревянная крышка;
  • Чугунный (полипропиленовый) люк.
  1. После проведения подготовительных манипуляций для обустройства выгреба и вычисления объема колодца, необходимо приобрести сами ж/б кольца. Покупка емкостей для выгребной ямы обойдется дешевле, как и сама установка. Для этого следует закопать резервуар на расстоянии десяти метров от дома и подвести сточные трубы, а под саму емкость смонтировать прокладку из песка и гравия.

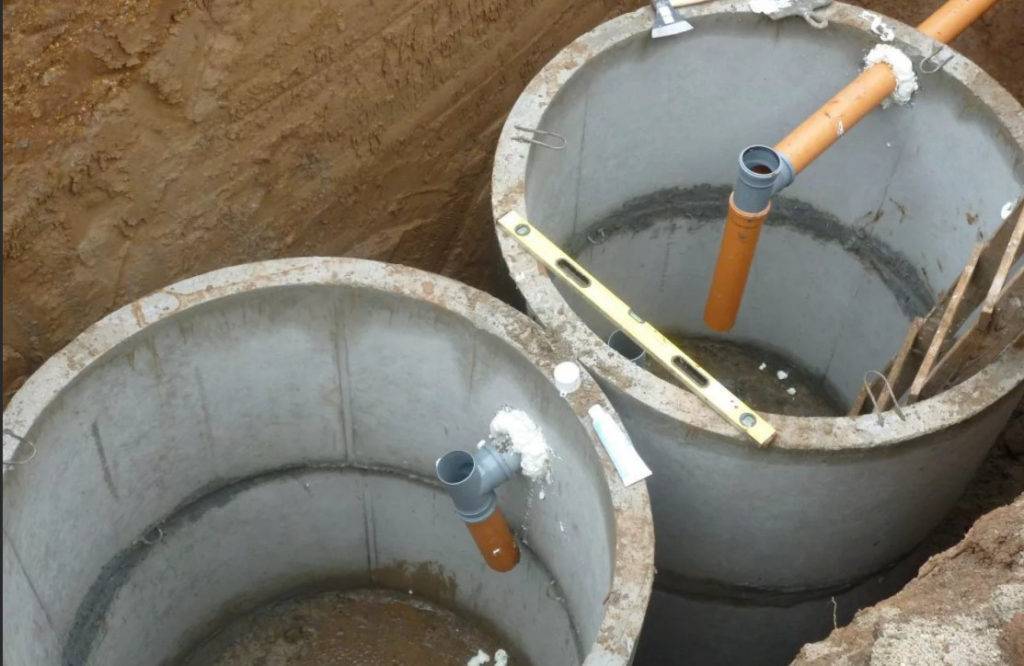

  2. Выгребная яма из бетонных колец: установка. Дно котлована выравнивается и покрывается железобетонной плитой или стяжкой. Желательно приобрести нижнее ж/б кольцо для ямы с уже отлитым днищем. Такая конструкция обеспечит идеальную гидроизоляцию, благодаря отсутствию швов.
  3. На подготовленное дно устанавливаются ж/б кольца, скрепленные металлическими скобами. Между кольцами можно положить уплотнение из резины (просто применить использованные камеры от велосипедов).

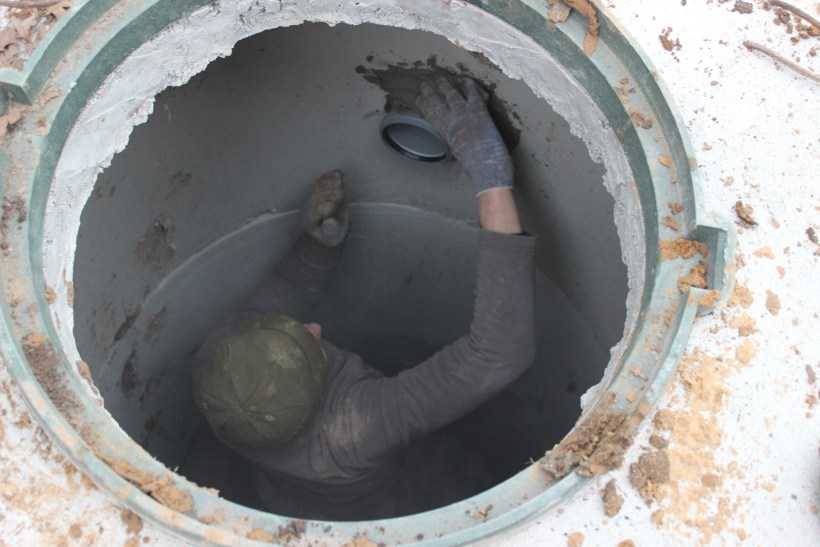

  4. Герметизацию стыков между кольцами проводят жидким стеклом с раствором цемента с внутренней и внешней стороны. Этим же раствором герметизируют всю поверхность ж/б колец.
  5. Над верхним кольцом монтируется перекрытие. В перекрытии предусмотрен люк из чугуна или пенопропилена, который закрывается крышкой.
  6. Далее проводится монтаж вентиляции выгребной ямы.
Популярные статьи  Вытяжка в ванную комнату: устраняем избыточную влажность

Монтаж второй емкости

Как сооружается выгребная яма из бетонных колец: схемы + пошаговое руководство

Для повышения функциональности выгребной ямы устанавливают второй колодец. Функция этого накопительного резервуара — очистительная.

Второй резервуар тоже состоит из ж/б колец, но без бетонного днища: вместо него насыпается дренажный слой. На уровне 0,5 м. от почвы в обоих ж/б кольцах просверливаются отверстия для монтажа переливных труб.

В основной резервуар-накопитель дачной выгребной ямы помещаются специальные бактерии для переработки отходов. Эти микроорганизмы отлично превращают фекальные массы и бытовые отходы в техническую воду без запаха. Техническая вода по мере заполнения колодца перетекает во второй (дополнительный) резервуар, а оттуда уже проникает в грунт. Установка второго колодца позволяет реже вызывать очистительную ассенизаторскую технику, а значит, экономит средства.

Смотрим видео, этапы монтажа:

Выгребная яма на даче может представлять собой и установку системы из трех колодцев. Первый из них служит накопителем фекальных масс, второй — для стока использованной бытовой воды (стирка, уборка), а третий — очистительный. Первые два колодца герметизируются полностью, а третий устанавливается с дренажной системой для стока очищенной технической воды. Все три колодца соединяются между собой переливными трубами.

Утепление выгреба

Для предотвращения замерзания сточных отходов производится утепление выгребной ямы на дачном участке с помощью гидроизолированной минеральной ваты. Утепление проводится на уровне промерзания почвы.

Монтаж без гидроизоляции дна

Выгребную яму из бетонных колец можно установить без герметичного дна. Для этого на дне котлована делают дренаж, обеспечивающий хорошую впитываемость сточных отходов. Помните, что отсутствие герметичности может привести к заражению подземных вод, поэтому заранее определите глубину их залегания. Уровень протекания грунтовых вод — не выше трех метров от поверхности.

Как сооружается выгребная яма из бетонных колец: схемы + пошаговое руководство

Схема работ без дренажа

Дренажная система для днища котлована состоит из нескольких слоев:

  1. Слой песка;
  2. Термосклеенный геотекстиль;
  3. Слой щебня;
  4. Термосклеенный геотекстиль.

Геотекстиль обеспечивает качественную пропускную способность песка и щебня, предохраняя их от заиливания.

Такая выгребная яма из бетонных колец хорошо справляется с утилизацией стоков. Не спутайте термосклеенный геотекстиль с иглопробивным: он препятствует поглощению грунтом воды после загрязнения.

Советы по использованию

Цены емкостей для выгребных ям из пластика не всех устраивают. Если вы правильно установили выгребную яму из бетона, никакого запаха на территории вашего участка не будет. Теперь нужно правильно пользоваться очистной системой, чтобы избежать неприятностей.

  • Вовремя вызывайте ассенизаторскую машину при заполнении септика.
  • Уровень заполнения выгребных ям из бетонных колец можно проверять с помощью деревянного шеста.
  • Для ускорения переработки фекальных масс и увеличения дренажных свойств колодца используйте био препараты.
  • Проводите замену или очищение фильтрационного септика раз в 7 — 10 лет для повышения очищающих свойств.

Как выбрать место размещения

До того, как начинать проектирование и монтаж септика, необходимо тщательно изучить все санитарные правила и исследовать почву на объекте. От свойств грунта во многом зависит выбор оптимальной системы фильтрации – а, значит, и количество, объем камер. Тут нужно учесть, что до сброса в грунт вода должна отстояться на протяжении минимум 3 суток.

Очень важно заранее определить тип грунта. Делают это путем выкопки шурфа, опроса соседей с колодцем или скважиной, отправки запроса в организации, осуществляющие бурение либо строительные работы недалеко от объекта

Изготовление септика в соответствии с типом грунта:

  • Глинистые грунты (суглинки, супеси) – коэффициент фильтрации недостаточный для обустройства системы грунтовой доочистки сточных вод. Большинство глинистых грунтов пучатся (при минусе увеличиваются в объеме, а потом при оттаивании уменьшаются). Из-за этого септик из ЖБИ может быть вытолкнут из грунта или даже разрушен.
  • Гравийная, песчаная, щебенистая, галечниковая осадочные породы – имеют прекрасные поглощающие свойства, хорошо пропускают воду, не мешают ей идти дальше. Но нужно помнить, что щебень обычно залегает у гор, а галечник и гравий – у рек. Ни там, ни там железобетонные септики не обустраивают, так как часть жидкости не пройдет весь цикл очистки.
  • Песчаные грунты любой степени плотности/крупности (за исключением пылеватого) – идеальны для септиков.

До того, как проектировать септик на даче или в частном доме, обязательно нужно ознакомиться со всеми правилами и нормами, прописанными в СанПиН 2.2.1/2.1.1200-03 и СНиП 2-4.03.85. Основная задача – сделать так, чтобы стоки не попали в питьевую воду, не принесли ущерба здоровью и жизни людей, природе, чужим домовладениям.

Как сооружается выгребная яма из бетонных колец: схемы + пошаговое руководство

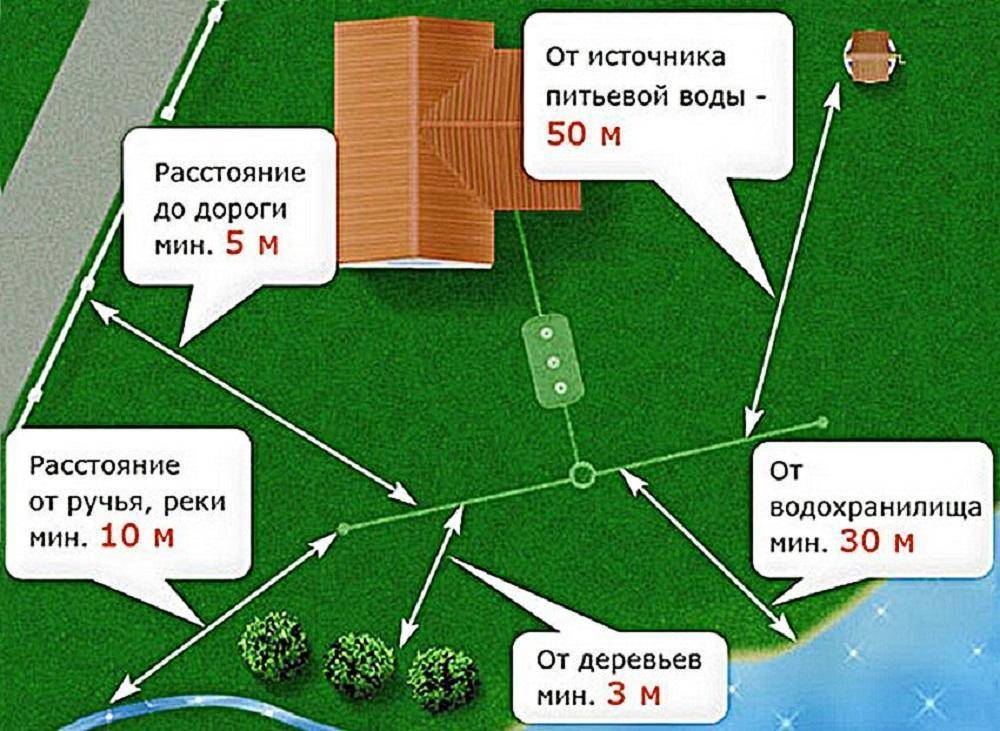

Где должен быть размещен :

  • Водоемы с проточной водой – на отдалении минимум в 20 метров (от колодца или скважины).
  • Растительные посадки (кусты, деревья и т.д.) – минимум 3 метра для деревьев и 1 метр для кустов.
  • Подземная газопроводная труба – на отдалении минимум в 5 метров.
  • Любые постройки – должно быть расстояние в 5 метров как минимум.
  • Расстояние до проезжей части с интенсивным движением – минимум 5 метров.
  • Забор соседей – 2 метра.
  • Наличие свободного пространства для маневрирования, доступа строительной и ассенизаторской спецтехники.
  • Парковки авто – должны быть в стороне, над септиком ставить авто запрещено.

Обзор популярных схем

Несмотря на материал изготовления, канализационные сооружения могут иметь различную конструкцию. Разница касается, в большей мере, количества камер – от одной до трех. Рассмотрим схемы, которые больше всего подходят для обеспечения частных домов автономной канализацией.

Отдельная накопительная емкость

Выгреб из одной герметичной камеры – наиболее простой вариант. Он не загрязняет окружающую среду, следовательно, безопасен и экологичен. Такая яма занимает минимум места, и поскольку находится под землей, не мешает выращивать цветы или разбивать неподалеку грядки.

Популярные статьи  Утепление дома пенополиуретаном: инструкция и каких критичных ошибок нужно не допускать

Ограничения касаются посадки деревьев, которые своими корнями могут разгерметизировать канализационное сооружение.

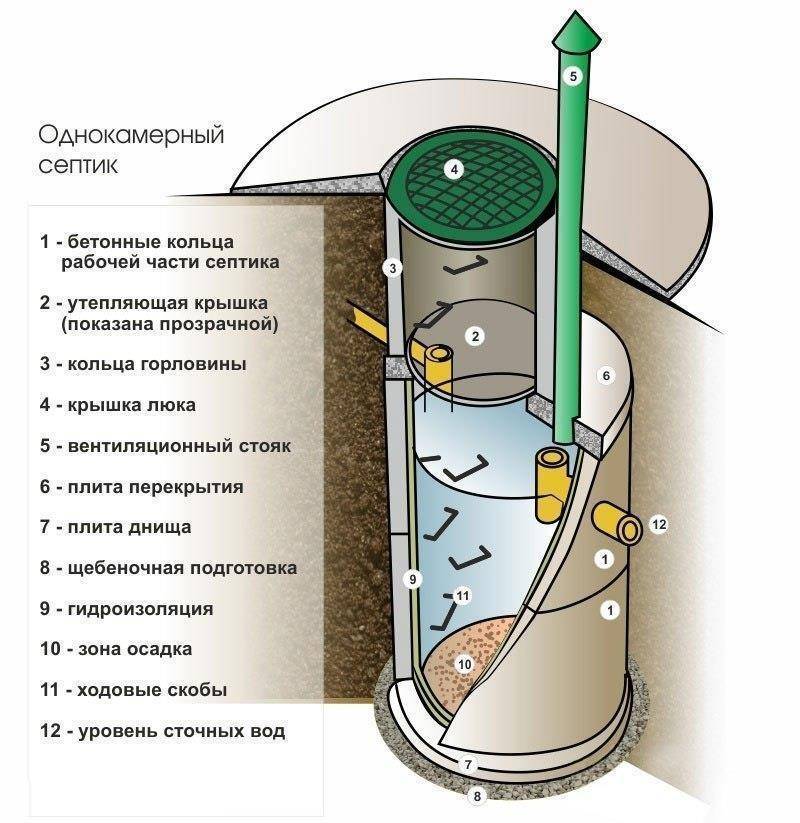

Схема простейшей однокамерной выгребной ямы. Необходимо следить за тем, чтобы сточные воды не поднимались выше уровня врезки канализационной трубы, и вовремя вызывать ассенизаторов

Однокамерный накопитель актуален для тех, кто редко пользуется канализационной системой, то есть редко наведывается на дачу. Существует еще один вариант – если в доме проживает одинокий человек, а канализационная система состоит из минимума активных точек пользования (унитаз, душ, раковина).

При устройстве резервуара необходимо помнить, что он заполняется не до самого верха, а до уровня входа трубы, поэтому задействован только на 2/3 объема. Простой накопитель требует регулярной откачки, а для этого следует подготовить удобный подъездной путь для ассенизаторов и лучше заключить договор на постоянное обслуживание.

Сливная яма без дна

Вариант одиночного накопителя – яма с фильтрующим дном. Основное назначение фильтра – пропускать часть стоков прямо в грунт, чтобы снизить нагрузку на сооружение и сократить количество вызовов специалистов для откачки отходов.

Конструкция нижней части резервуара отличается от глухого днища герметичной камеры. Это может быть сооружение из бетонных заготовок, кирпичный колодец или пластиковая емкость.

Схема выгребной ямы с перфорированными стенками и фильтрующим дном. В качестве фильтра выступает толстая песчано-гравийная подушка, которую со временем необходимо обновлять

В грунтах со слабой пропускной способностью, например, в пластичных супесях,  целесообразно устраивать дополнительную перфорацию стенок. Для этого формируют небольшие отверстия примерно через 10 – 15 см.

Располагают их по всей высоте грунтового фильтра в шахматном порядке. Таким методам увеличивают площадь фильтрации, как следствие, ускоряется процесс утилизации.

Два важных условия устройства фильтрации:

  • песчаный или супесчаный грунт – рыхлый, с большой степенью водопроницаемости;
  • низкий уровень залегания водных горизонтов.

Плотные глинистые грунты, твердые супеси, суглинки любой консистенции, просто не будут впитывать воду, таким образом, устройство перфорации бесполезно.

Данная схема больше подходит для строительства фильтрующих колодцев, которые являются вторым или третьим отсеком и устанавливаются вслед за накопителем. Качество доочистки в грунте частично осветленной воды гораздо выше, нежели не отстоявшихся канализационных стоков из первого выгреба-накопителя.

Откачка отходов из ямы без дна осуществляется чуть реже, чем из обычной ямы. Если фильтр забивается – режим откачки одинаков.

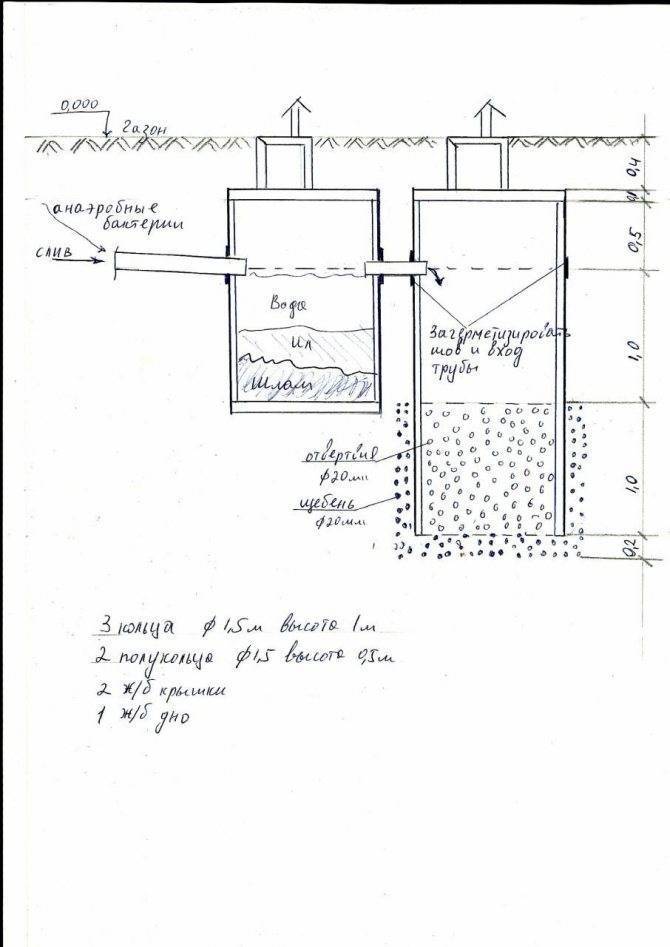

Двухкамерный септик из бетонных колец

Усложненный вариант сливной ямы – двойной резервуар.

Он может иметь различную конструкцию:

  • бетонная емкость, разделенная на 2 части перегородкой;
  • 2 колодца, соединенные трубой перелива.

Несмотря на некоторые различия в конструкции, цели строительства двухкамерных моделей одинаковы – разделить отходы по степени загрязнения. В первой секции, которая является полноценным накопителем, начинается переработка отходов анаэробами, вследствие чего образуется твердый осадок и мутная жидкость.

Во второй – сточные воды еще более осветляются, осадка намного меньше.

Вариант устройства двухкамерного септика. Второй резервуар представляет собой фильтрующий колодец, принимающий стоки из первой камеры и отправляющий их на доочистку в грунт (+)

Если вторую емкость оснастить компрессором, то очистка будет более эффективной, так как переработка будет осуществляться еще и аэробными микроорганизмами. Двухкамерные модели, по сути, уже не просто накопители, а септики, способные частично очищать канализационные стоки.

Кратко процесс строительства двухкамерного септика из бетонных колец представляет следующая фото-подборка:

Достоинства и недостатки

Из основных преимуществ выгребной ямы из бетона выделяется долговечность. Средний срок службы такой конструкции – 50 лет. При этом, регулярные чистки и профилактические ремонтные работы способны продлить это время. Прочие достоинства бетонного резервуара:

  1. Стенки такой ямы полностью герметичны (за исключением мест стыков колец). Это позволяет обеспечить надёжную защиту своего участка от заражения отходами;
  2. Железобетонные кольца можно устанавливать в любом месте двора, независимо от местного уровня грунтовых вод. Например, пластиковые резервуары могут всплывать под воздействием подземных течений. Из-за этого снижается эффективность работы канализации;
  3. За таким стоком просто ухаживать. Санитарная чистка может выполняться химическими средствами, биологическими активаторами или самодельными санитарными смесями. Механическая очистка дна и стен от ила и твердых отходов производится самым доступным и простым способом – металлической щеткой;
  4. Доступность. Купить бетонные кольца для выгребной ямы можно практически в каждом магазине строительных материалов.

Выгребные ямы из железобетонных колец

Но у такой выгребной ямы есть и некоторые недостатки. Из минусов сточного резервуара из железобетонных материалов выделяют:

  1. Сложность монтажа. Достаточно трудно организовать установку своими руками без привлечения подъемных механизмов. Вес одного бетонного кольца со внутренним диаметром 70 см – 46 килограмм. При этом, установка должна производиться по уровню;
  2. Такая конструкция плохо переносит движения грунтов. На суглинках и пучинистых почвах лучше не устанавливать бетонные ямы;

    Процесс установки бетонных колец

  3. Сложно придерживаться нужной глубины котлована. Здесь большую роль играют не только расчеты потребной углубленности конструкции, но и размеры колец. Часто приходится достаточно сильно углублять резервуар. Из-за этого могут возникнуть проблемы при дальнейшей эксплуатации (сложно в проведении ассенизаторской чистки, быстрое заиливание дна).

Средняя стоимость ямы

Средняя стоимость септика на основе бетонных колец с работами зависит от количества колец и условий проведения монтажных работ:

Популярные статьи  Сильфонная подводка для воды как самый надёжный способ подключения

Как сооружается выгребная яма из бетонных колец: схемы + пошаговое руководство

  • стоимость выкапывания и установки бетонных колец в количестве пяти штук начинается с 8 тыс. рублей;
  • стоимость установки железобетонной крышки составляет порядка 1 тыс. рублей;
  • стоимость монтажа полимерного люка полимерного составляет порядка шестисот рублей;
  • стоимость бетонирования дна ямы начинается от полутора тысяч рублей;
  • стоимость копки траншеи и осуществления обратной засыпки грунта составляет порядка тысячи рублей за каждый погонный метр;
  • стоимость выполнения отверстия под ввод труб составляет порядка тысячи рублей;
  • стоимость монтажа ПВХ-труб с их соединением составляет порядка ста рублей за каждый погонный метр.

Средняя стоимость может варьироваться в зависимости от необходимости использовать дополнительные материалы, а также выполнять установку фильтра на дне выгребной ямы.

Установка под ключ: что включают в стоимость

Компании, занимающиеся продажей и установкой очистных систем, предлагают каталог септиков, спроектированных под разные исходные параметры. Всех их объединяет то, что при заказе септика под ключ вся ответственность за результат работ переходит на строительную компанию, что прописано в договоре подряда.

Даже если ухудшится герметизация переливов, можно потребовать гарантийный ремонтИсточник pochtidoma.ru

После выбора модели заказчик и строительная организация заключают договор, согласно которому оплачиваются:

Строительные материалы

Компания подготавливает необходимый строительный материал, доставляет его на место и разгружает. Если расстояние до участка превышает то, что включается в базовый пакет услуг, оно оплачивается дополнительно.

В запланированное время подвозят бетонные кольца, плиты перекрытия и цемент. Также доставляют переливы, трубы и люки (полимерные).

Земляные работы

Выбрав подходящее место, рабочие подготавливают котлован и траншеи. Изъятый грунт распределяется на месте или вывозится с территории участка (опция оплачивается дополнительно).

Этапы монтажа септика пол ключ на видео:

https://youtube.com/watch?v=qjiqpiFVZk8

Монтаж септика

Выполняется с участием подъемного крана. Если к строительной площадке не подъехать, бетонные кольца устанавливаются вручную; в этом случае стоимость и время монтажа возрастают. Установка септика из бетонных колец под ключ, цена и схема которого подбирается индивидуально, проходит в следующем порядке:

  • Устанавливаются основные части конструкции (плиты и кольца).
  • Стыки и швы последовательно герметизируются.
  • Устанавливаются и утепляются переливы.
  • Монтируются бетонные горловины и люки.
  • Прокладывается труба от постройки, ее уклон контролируется нивелиром (прибор, определяющий разность высот выбранных точек).
  • Проводится засыпка колодцев.

Профессиональный подход — порядок на строительной площадкеИсточник pinterest.co.uk

Цены на установку под ключ

Конструктивно аппарат может состоять из 1, 2 или 3 камер (колодцев), каждый из которых монтируется из 1, 2 или 3 бетонных колец. Соответственно по разному будет стоить и установка бетонных колец. Цена за работу в Московском регионе будет примерно такой:

Однокамерный

Рассчитан на 1-3 пользователей. По соотношению объема и цены представлены варианты:

  • Объем 1,4 м³ — от 19,9-20 тыс. руб.
  • Объем 2,1 м³ — от 24,9-25,8 тыс. руб.
  • Объем 2,8 м³ — от 29,9-30,3 тыс. руб.

Организация слива из бани на видео:

Двухкамерный

Такими конструкциями могут пользоваться 3-5 человек.

  • Объем 2,8 м³ — от 30,9-31,7 тыс. руб.
  • Объем 3,5 м³ — от 35,9-37,2 тыс. руб.
  • Объем 4,2 м³ — от 39,9-43,1 тыс. руб.
  • Объем 5,6 м³ — от 49,9-53,3 тыс. руб.
  • Объем 7,2 м³ — от 59,9-62,5 тыс. руб.
  • Объем 9,6 м³ — от 63,9-65,8 тыс. руб.

Трехкамерный

Подходит для ежедневного использования 4-6 людьми.

  • Объем 4,2 м³ — от 43,9-45,5 тыс. руб.
  • Объем 14,4 м³ — от 79,9-84,6 тыс. руб.

Особенности установки при высоком уровне грунтовых вод

Главной проблемой при установке септика могут послужить грунтовые воды, проходящие близко от поверхности. Кроме того, надо учитывать нормативы, которые запрещают установку септиков поблизости от источников воды — в некоторых случаях, текущий по территории ручей может заставить искать альтернативные возможности устройства канализации.

Ручей на участке может поставить крест на установке бетонного септикаИсточник yandex.ru

То, насколько канализация из железобетонных колец будет работать эффективно, напрямую зависит от уровня залегания грунтовых вод и типа почвы. Лучше всего система работает на песчаных грунтах с хорошим дренажем, на глинистых почвах отдача будет минимальной, и специалисты учтут это при выборе размера емкости. Если грунтовые воды проходят выше 3 метров, рекомендацией станет альтернативный способ отвода стоков.

Проблема утилизации стоков всегда актуальна там, где отсутствует централизованная канализация. Септик из ж/б колец прост в обслуживании и не требует частых откачек, если его расчет и монтаж был проведен грамотно. Септик, состоящий из двух-трех камер, является бюджетным вариантом, не требующим частого обслуживания, лучший аргумент в пользу которого — его повсеместное распространение. Установка бетонного септика силами профильной организации решает проблему эффективно, грамотно и быстро.
