Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Обустройство дачного туалета

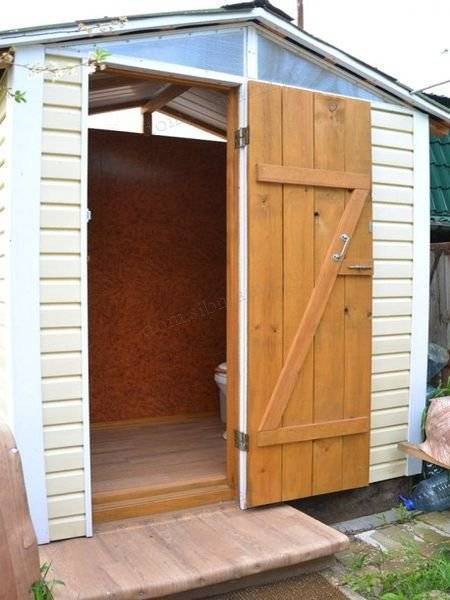

Сибмама Aravana80 предлагает такой вариант использования раковины в самом туалете: «Когда купили участок, сразу решили: туалет сделаем сами, так как покупные какие-то невзрачные. Я хотела просторный и красивый. В итоге разошлись – 1,5*1,5 метра. Очень хотелось, чтобы был светлый».

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

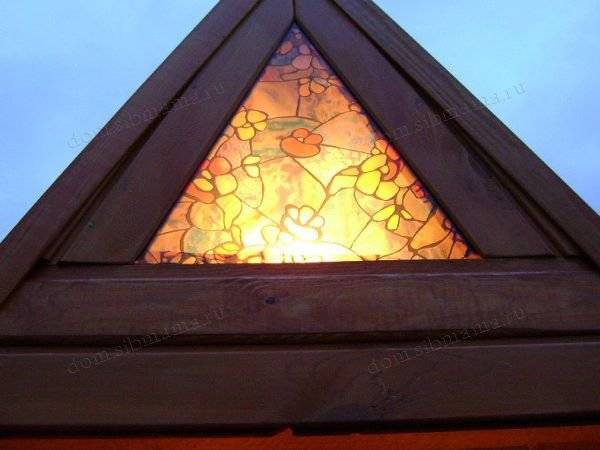

Фото Aravana80: «Сделала витражи, плёнка наклеена на обычное стекло. В солнечный день очень красиво свет играет».

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Фото Aravana80: «Провели свет, чтобы в тёмное время суток было комфортно».

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Фото Aravana80: «Внутри сделали раковину с умывальником, очень удобно».

Ирина_Н детально описывает процесс обустройства ямы туалета.

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

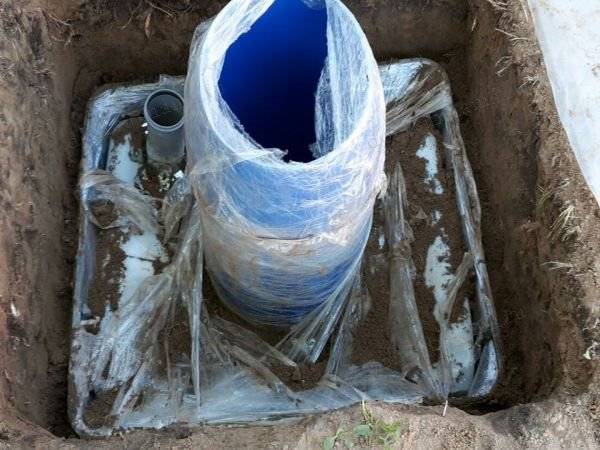

Фото Ирина_Н: «Вырыл яму, туда поставил бочку, чтобы потом, если что, можно было вызвать машину и оттуда все откачать».

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Фото Ирина_Н: «Ставили вдвоём, я держала, муж крутил».

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Фото Ирина_Н: «Забетонировал, сделал основу для того, чтобы уже поставить туалет».

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Фото Ирина_Н: «Сверху приделал ведро, в котором вырезал дно так, чтобы всё падало напрямую. Положили мягкое сиденье, и вот что у нас получилось».

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Фото Ирина_Н: «Вот такое сооружение. Сзади еще труба вентиляции, её не сфотала, забыла».

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

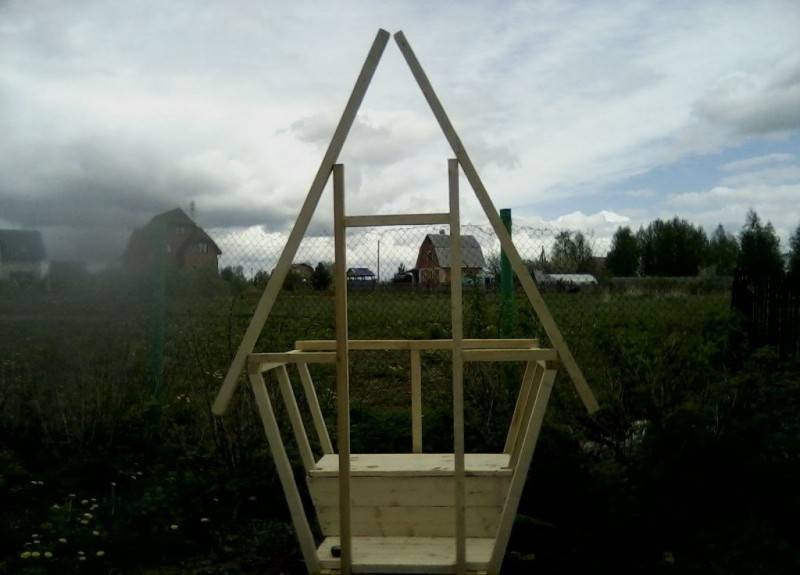

Фото ЛюдмилаШ демонстрирует каркасное строение туалета.

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

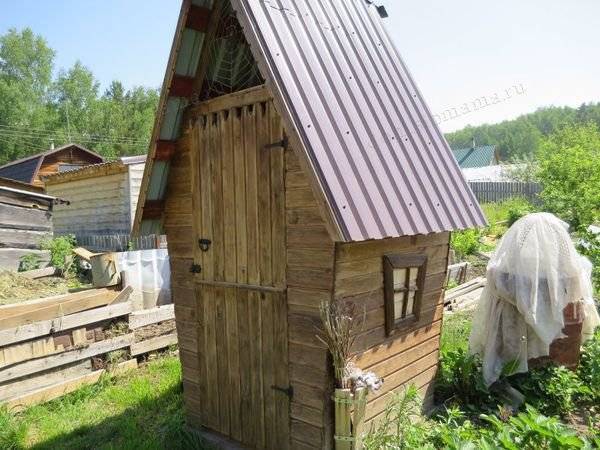

Фото ЛюдмилаШ – в итоге получилась стильная постройка.

Марианна* показывает туалет с поворотным заходом внутрь: «Новый туалет делали муж с папой. Значительно улучшенные характеристики по удобству, комфорту, звуко- и термоизоляции, габаритным размерам, наличию освещения сделали своё дело. Унитаз дачный со сквозной дыркой в яму, куплен был в Абрисе. Мое «ноухау» – на стульчак сшила мягкую сидушку: и мягко, и тепло в холодное время года».

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Фото Марианна*

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Фото Марианна*

Выбор места: нормы размещения на дачном участке

Местоположение уличного туалета играет важную роль. При его определении руководствуются множеством факторов. Если в загородном доме проживают не более двух человек, можно обойтись биотуалетом, люфт-клозетом. Для полноценной семьи, посещающей дачный участок на выходных, проживающей там сезонно, без выгребной ямы не обойтись. При сооружении таких построек следует соблюдать следующие правила:

  1. СНиП 30-02-97. Пункт 6.8: уборные должны располагаться на удалении не менее 12 м от жилой постройки, погреба. Расстояние от колодца должно превышать 8 м. При этом данные нормы учитываются для объектов, расположенных на соседнем участке.
  2. СанПиН 42-128-4690-88. В документе приведены требования, предъявляемые к постройке, устройству выгребной ямы. Ее дно располагается выше уровня грунтовых вод, глубина не должна превышать 3 м, стены колодца выкладываются из кирпича, блоков, либо обустраиваются бетонными кольцами. У шахты предусмотрено дно, гидроизоляция, например, в виде слоя штукатурки. Наземная часть строения выполняется из кирпича, дерева, газо-, пеноблока.
  3. СП 42.13330.2011. В пункте 7.1 оговаривается, что при отсутствии централизованной канализации расстояние от отхожего места до соседского частного дома и источника водоснабжения составляет минимум 12 м и 25 м соответственно.

Строительство выгребной ямы

После выбора и подготовки участка, начинают выкапывать выгребную яму. Как правило, она квадратной формы, глубиной не менее 2 метров. Выгребная яма бывает двух типов:

Герметичная. Дно такой ямы бетонируют, перед заливкой армируют, а чтобы арматура не утонула в бетоне, ее кладут на колышки. Стенки также герметизируют, шпаклюют раствором или замазывают швы битумом.

Герметичная выгребная яма для туалета

Поглощающая.Такую яму лучше копать до песка, тогда жидкая фракция нечистот будет быстрее уходить в грунт. Дно укрывают слоем крупного щебня или гальки.

Конструкция поглощающей выгребной ямы

Укрепить стены выгребной ямы можно несколькими способами:

  • Кирпичная кладка;
  • Бетонная конструкция;
  • Готовые железобетонные кольца;
  • Пластиковый бак.

Сверху яму накрывают, брусьями, шифером или бетонируют, оставляя открытым только участок под стульчаком, и приступают к сборке туалетного домика.

Виды туалетов для дачи

Выбирая конструкцию для того, чтобы построить туалет на даче своими руками, ориентируются, в первую очередь, на комфорт использования постройки. Причем удобным должно быть не только посещение туалета, но и его обслуживание. Для того, чтобы сделать правильный выбор, следует ознакомиться с особенностями работы каждого из вариантов туалетов.

Туалеты с выгребными ямами

Самый простой вариант утилизации отходов – яма для туалета на даче своими руками. Над ней устанавливают домик, в обиходе часто называемый, в зависимости от внешнего вида, «скворечником» или «шалашом», степень комфорта которого зависит от возможностей мастера. Очищается яма при помощи ассенизаторской машины. Подобные конструкции – не самые совершенные, но из-за простоты устройства и экономичности они остаются популярными и востребованными, если речь идет о загородных участках, на которых владельцы появляются не часто. Туалеты с выгребными ямами подходят и для дач, на которых проживает небольшое количество человек.

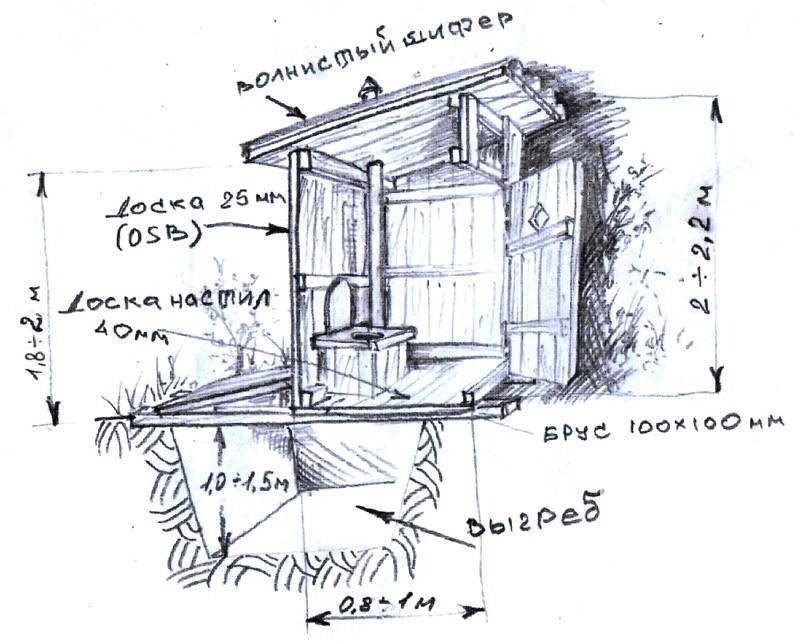

На фото схема устройства туалета над выгребной ямой

Люфт-клозеты

Люфт-клозет представляет собой усовершенствованную конструкцию туалета с выгребной ямой, отличительной особенностью ее является полная герметичность накопителя. Люфт-клозет может устраиваться таким образом, чтобы унитаз находился в отапливаемом помещении (доме), а накопитель – за его пределами (как правило, у стены, прилегающей к туалету). Унитаз с накопителем соединяется наклонной или вертикальной трубой, по которой отходы самотеком поступают в резервуар. Очистка накопителя люфт-клозета из-за герметичности может осуществляться только при помощи ассенизаторов. Люфт-клозет более удобен и гигиеничен, чем обычный туалет на даче с выгребной ямой.

При обустройстве люфт-клозета унитаз находится в помещении, что является преимущество данного вида конструкции

Пудр-клозеты

Пудр-клозеты отлично подходят в тех случаях, когда на участке близко к поверхности находятся грунтовые воды. Такая особенность может стать причиной неприятностей при установке других конструкций, но никак не повлияет на работу пудр-клозета. Существенным преимуществом такого варианта дачного туалета является и возможность с минимальными затратами превращать отходы жизнедеятельности в экологичное органическое удобрение. Пудр-клозет получил свое название от принципа действия – отходы в накопителе присыпаются («припудриваются») сухим составом (торфом или торфяно-опилочной смесью). В результате предотвращается возникновение гнилостных процессов, минимизируется вероятность появления неприятных запахов. Отходы, пересыпанные торфом, по мере наполнения резервуара туалета выгружаются в компостную яму, где они превращаются в компост.

Пример самодельного дачного пудр-клозета

Пудр-клозеты могут быть стационарными с объемными накопителями или компактными переносными. Во втором случае малогабаритная конструкция может заноситься в дом в ночное время или во время дождя.

Для удобства транспортировки отходов до компостной кучи емкость можно дополнительно оснастить колесами и ручками

Биотуалеты

Ставшие популярными биотуалеты, представляющие из себя готовый компактный унитаз, действительно хорошо зарекомендовали себя в процессе эксплуатации. Их принцип действия может быть аналогичен работе торфяного пудр-клозета. Переработка и разложение отходов в таких торфяных биотуалетах происходит с помощью торфяной смеси.

Популярные статьи  Погреб на даче своими руками: пошаговое руководство по обустройству

В других моделях для переработки возможно использование биопрепаратов. В состав сухих или жидких наполнителей входят культуры определенных видов бактерий.

Торфяной биотуалет подойдет как для дачи так и для частного дома

В химических моделях активные вещества для разложения отходов представляют собой химические препараты. При выборе следует учитывать, что безопасные и эффективные наполнители стоят дороже остальных, а некоторые используемые неосведомленными дачниками вещества (хлорная известь, формальдегид и пр.) запрещены из-за токсичности.

Читайте в отдельной статье: Как выбрать домашний биотуалет.

Из чего строить туалет на даче?

В большинстве случаев лучше всего строить деревянный туалет для дачи, это связанно с дешевизной этого материала, кроме того дерево очень легко обрабатывать, оно имеет хорошие теплоустойчивые характеристики и при грамотном подходе не несет человеку никакого вреда. За счет правильной обработки можно сделать его стойким к погодным условиям и непригодным для развития на нем каких-либо бактерий или насекомых.

Кроме того, легкая деревянная конструкция позволяет сэкономить на фундаменте, который в ряде случаев вообще может не пригодиться, ведь размеры туалета на даче своими руками могут быть небольшими, в таком случае его кабину можно просто поставить на железобетонные монолиты или кирпичи.

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Чтобы построить простой туалет на даче своими руками необходимо определится с видами материалов.

Для строительства каркаса зачастую используют обычный брус, пол и стульчак удобно покрывать шпунтованной доской, для внешней обшивки подойдут обрезанные или шпунтованные доски, а для обрешетки крыши хорошо подходят обрезанные и необрезанные доски.

В строительстве обшивки могут быть эффективны доски из водостойкой фанеры или ОСП, которую к тому же можно использовать в создании реек для обрешетки. Хорошим материалом может стать шпунтованная доска, которая при незначительно большей цене превосходит большинство других материалов по своим свойствам.

Для криволинейных участков оптимальным является использование морской шлюпочной доски, которая помимо всего еще и значительно дольше прослужит в той местности, где часто бывают осадки, однако по сравнению со шпунтовой доской она хуже сдерживает порывы ветра.

Все без исключения деревянные элементы должны быть обработаны сначала против гнили, после чего от сырости. Именно такая последовательность является наиболее правильной, при которой доски будут служить наибольшее время.

Те части туалета, которые будут обращены вовнутрь (в сторону выгреба и грунта), необходимо так же обработать битумной мастикой или горячим битумом.

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работ

Виды унитазов для садового туалета

Для большинства людей туалет на улице ассоциируется с дискомфортом и отрицательными эмоциями. Однако, обустраивая современный дачный туалет, можно разместить удобный унитаз, что сделает его более современным и комфортным.

В частности, это заслуга производителей сантехнического оборудования, которые разработали востребованные у потребителей модели унитазов под выгребные ямы.

Унитазы, которые устанавливаются в садовом туалете условно разделяют на 2 группы: самодельные и готовые (заводского производства)

Популярным вариантом организации дачной жизни стал биотуалет. Для его установки необязательно выкапывать выгребную яму, так как, в отличие от традиционных дачных туалетов он не требует разгрузки содержимого в землю. Отходы попадают в специальный отсек, откуда удаляются при помощи очистителей.

По материалу изготовления основной санитарной части биотуалеты делятся на следующие виды:

  • Пластиковый. Это самый распространенный вариант сантехнического оборудования для дачи. Каркас и сиденье унитаза изготовлены из высокопрочного пластика, при этом бачок отсутствует.
  • Керамический. Отличается эстетичным внешним видом, легкостью ухода, долговечностью и большим весом, который усложняет процесс монтажа оборудования.

Классикой жанра является деревянный бокс, сооружаемый по каркасной технологии. Построить его можно самостоятельно или купить в готовом виде. Недолговечная уличная конструкция, которая представляет собой помост с выгребной ямой и отверстием. Существуют разные конфигурации унитазов: в виде стула, с сиденьем и т. д.

В большую часть конструкций уличных садовых туалетов не включен сливной бачок. Его наличие нежелательно, так как с излишней жидкостью выгребная яма быстрее переполнится

Если для установки на дачном участке выбрать унитаз с большим весом, имеется риск провала устройства в выгребную яму. Поэтому опытные специалисты рекомендуют дачникам отдавать предпочтение более легкому материалу. Желательно выбирать конструкцию, которая легко и быстро монтируется и снимается.

Как самостоятельно сделать торфяной пудр-клозет?

Поскольку мы уже знаем, что из фекалий, обработанных торфом, получаются качественные удобрения, то до строительства пудр-клозета подумайте о том, где будет находиться площадка для компоста.

Этап #1. Подготовимся к работе

Для сооружения пудр-клозета нам понадобятся:

  • доски;
  • фанера;
  • крепеж (саморезы и гвозди);
  • сиденье для унитаза.

Готовое сиденье можно купить в магазине.

Этап #2. Основные правила сооружения пудр-клозета

Перед тем, как сделать торфяной туалет на даче, необходимо собрать короб. Для этого нам понадобятся четыре доски, которые следует скрепить друг с другом саморезами. Чтобы можно было устанавливать накопитель фекалий внутрь короба, в его передней части делают вырез.

Далее берём лист фанеры и вырезаем в нем отверстие. Этот лист используем для обшивки верхней части короба. Устанавливаем фанеру так, чтобы техническое отверстие располагалось непосредственно над накопительным резервуаром.

Уличный туалет на даче своими руками: виды конструкций, чертежи и этапы работДля удобства размещения накопителя под техническим отверстием совсем не обязательно делать вырез в передней части короба: можно просто сделать элемент из фанеры откидным

К коробу нужно приделать ножки, рассчитывая их высоту так, чтобы можно было легко устанавливать и извлекать накопитель. Осталось закрепить вокруг технического отверстия удобное сиденье. Как уже было сказано, сиденье для пудр-клозета можно купить в магазине. В зависимости от материала изготовления оно вам обойдется в сумму от 250 до 5000 рублей.

Под отверстием размещается ёмкость для фекалий. В неё сразу нужно насыпать примерно в пять сантиметров торфа. Лучше иметь несколько накопительных ёмкостей, чтобы их можно было менять по мере заполнения.

Как и любому другому, торфяному туалету необходима вентиляция. Для этой цели можно использовать уже известную нам трубу с закрепленным на ней дефлектором. В саму ёмкость опускать её не нужно. Отверстие в двери кабинки тоже будет не лишним. Оно повысит уровень вентиляции и позволит использовать дневной свет для освещения кабинки.

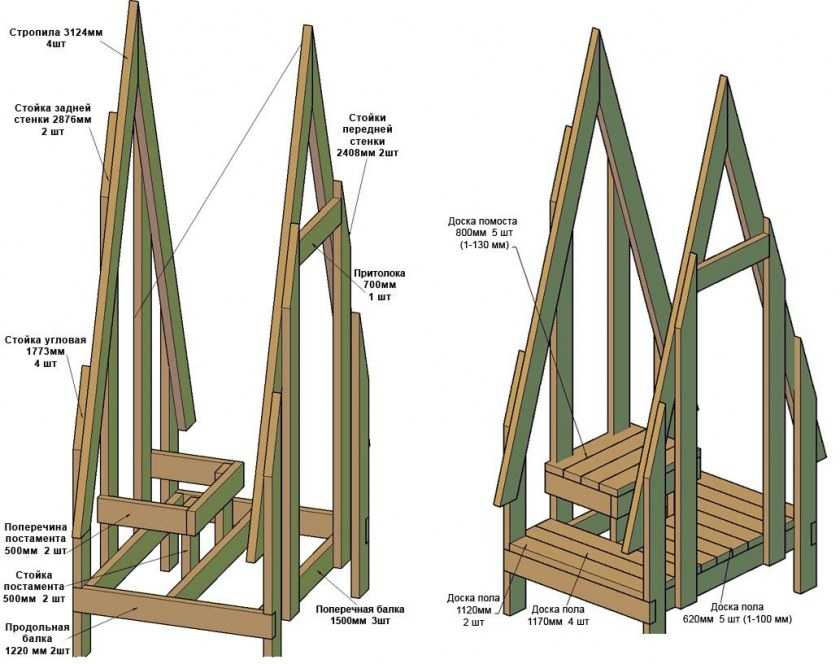

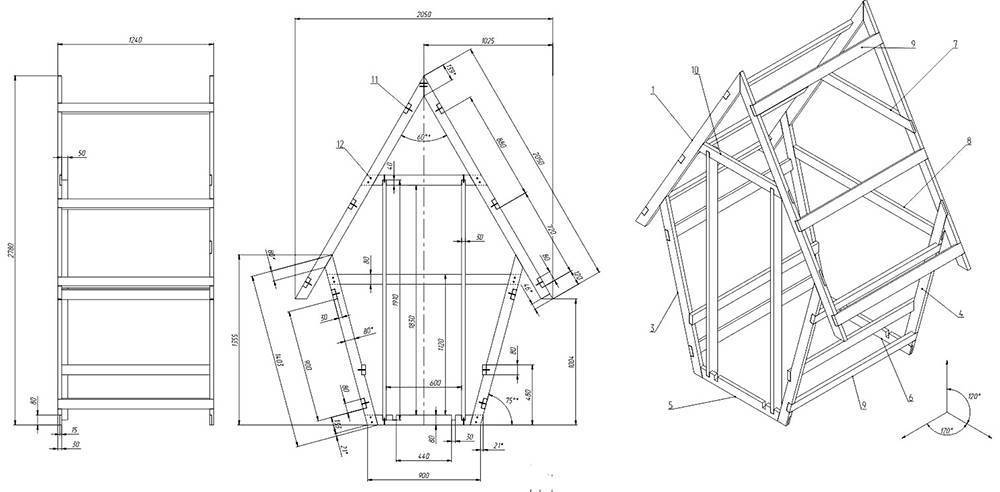

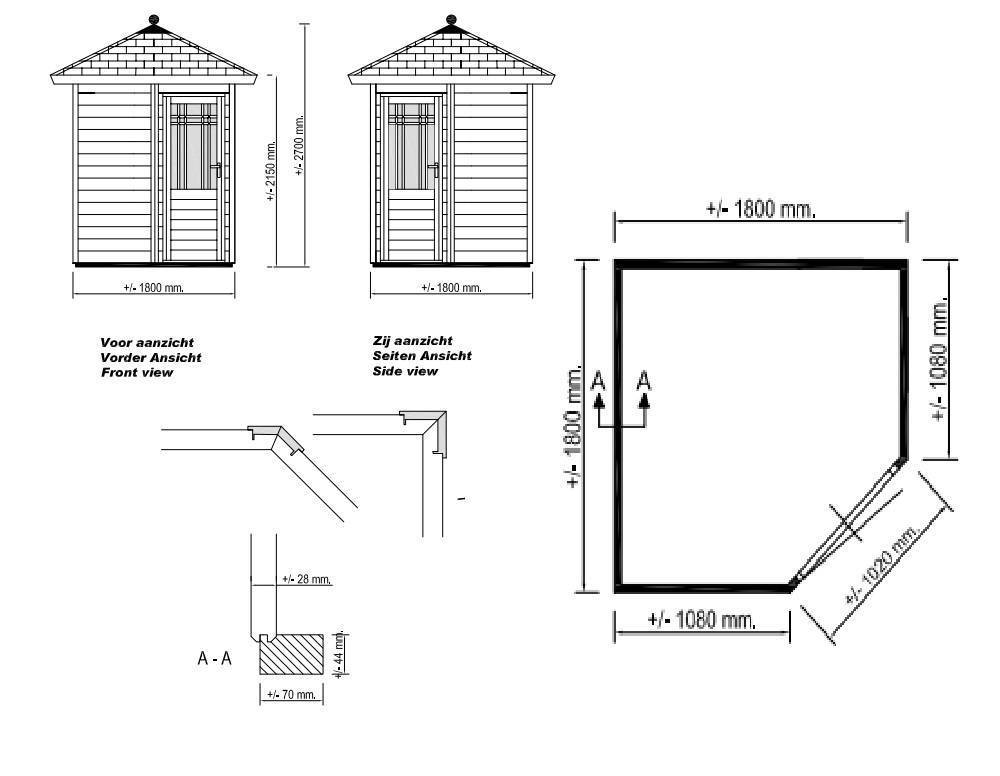

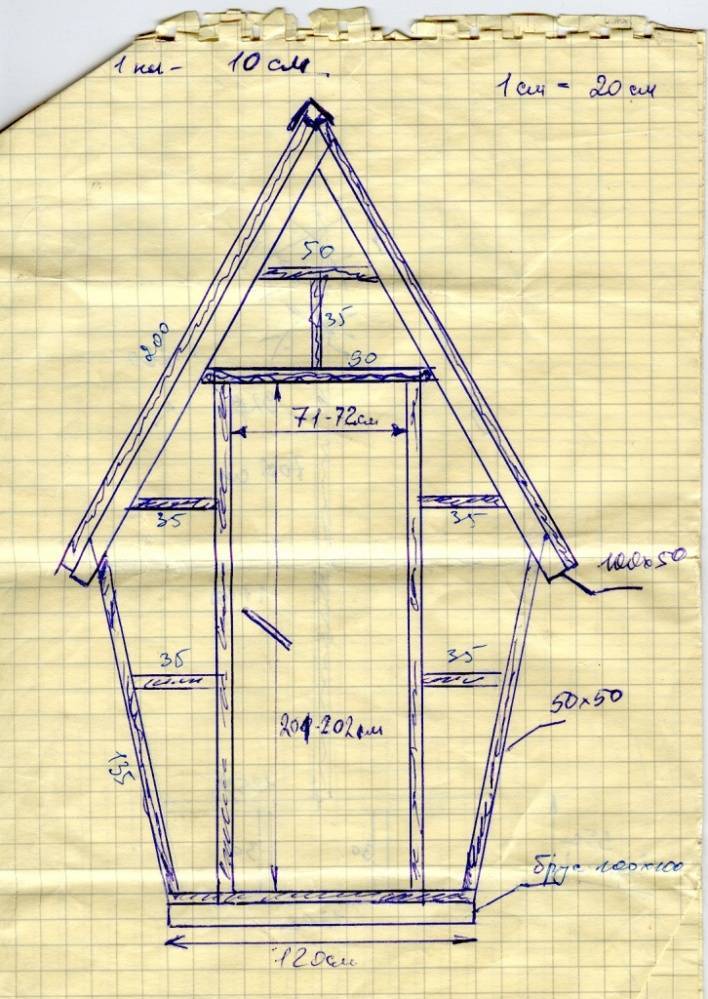

С чертежами дачных деревянных туалетов, выполненных в форме шалаша, ознакомит следующая статья, с содержанием которой мы советуем ознакомиться.

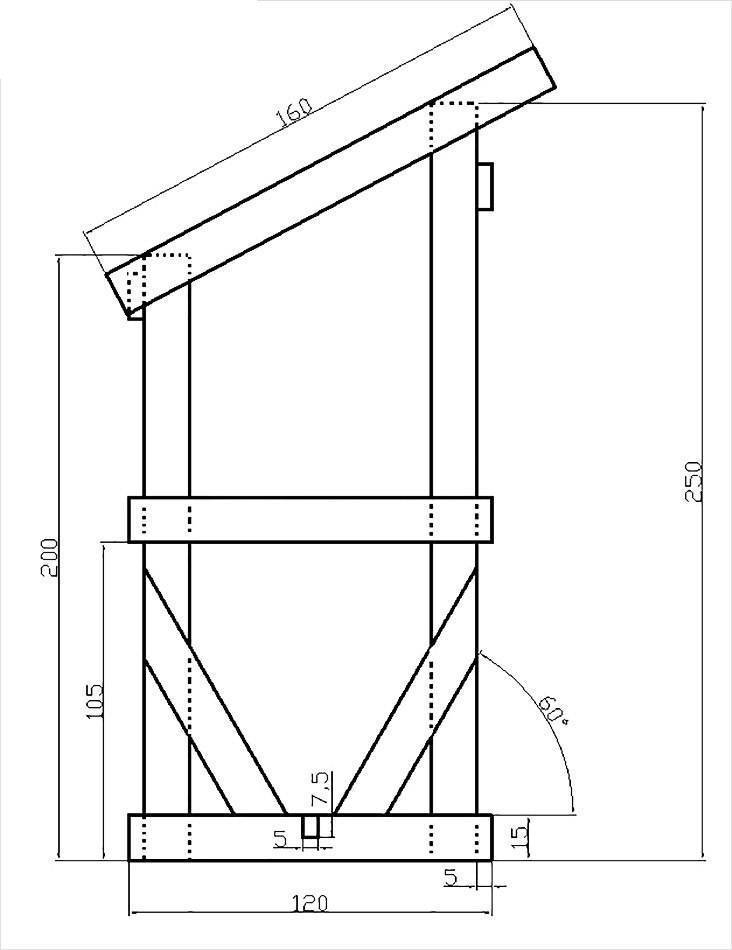

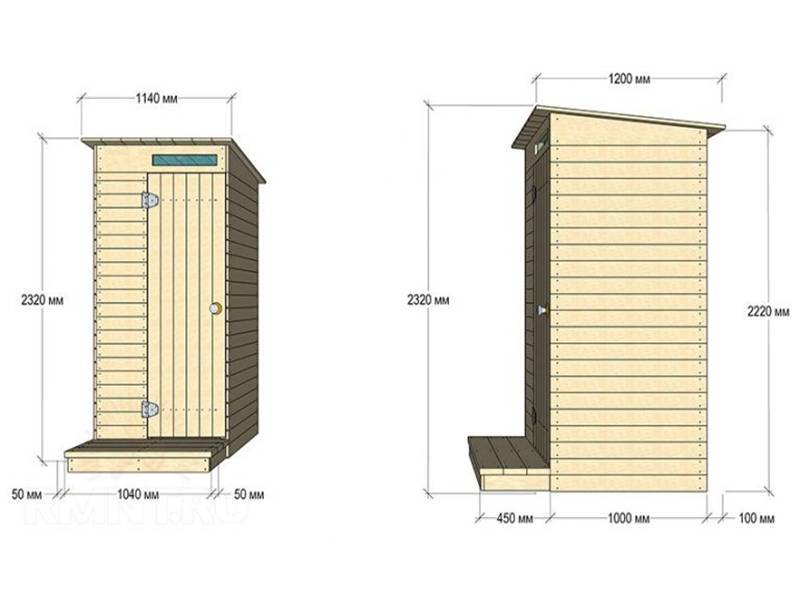

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Популярные статьи  Георешетка для укрепления склонов, водоемов и других ландшафтных элементов

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции Размер, м
Задняя стенка (высота) 2
Ширина 1
Передняя стенка (высота) 2,3
Площадь основания 1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

  • рубероида — в количестве 2 м?;
  • бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
  • дверного блока (2000х900 мм);
  • песка;
  • вагонки (40 шт., 87х3000 мм);
  • обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
  • профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
  • деревянного бруса (1 шт., 50х50х600);
  • комплектующих к двери (шпингалета, петель, ручки);
  • крепежных элементов (саморезов, гвоздей);
  • материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

  • строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
  • монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
  • строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

  • формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
  • монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
  • обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
  • нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Проект дачного туалета и душа под одной крышей

Туалет – хорошо, а туалет с душем еще лучше. Обе эти постройки создают комфорт, необходимый в условиях дачи. Объединив эти конструкции можно немного сэкономить на материале. Рассмотрим проект дачного туалета с душем и его исполнение.

Туалет с душем имеет общую стену: это поможет сэкономить на стройматериалах

На предложенной схеме видно, что туалет и душ имеют общую стену. В этом и состоит экономия стройматериалов. Данный проект рассчитан на установку биотуалета. Если используется выгребная яма, схему немного изменяют.

Для строительства такого сооружения сначала роют котлован и укрепляют его стены, и только потом приступают к постройке самого здания

Подготовка основания под постройку

Первым делом под постройку вырывают котлован квадратного сечения со стороной 4 метра и 0,3 см в глубину и засыпают гравием где-то на 0,2 м.

После тщательной утрамбовки основания сбивают опалубку из деревянных щитов под фундамент шириной 0,3 м и высотой 0,5 м.

Чтобы сделать фундамент более прочным необходимо его армировать

Готовят песчано-цементный раствор и заливают в опалубку. В качестве наполнителя используют щебень. Когда бетон схватится, убирают доски и замазывают места дефектов раствором.

После снятия опалубки дефектные места заделывают раствором

На следующем этапе производят монтаж канализационных труб. Затем основание под пол засыпают песком и тщательно утрамбовывают.

Для канализации берут трубы диаметром 50 мм

Чтобы помещение было достаточно теплым, поверх песка укладывают пенопласт. Армируют основание и заливают раствором.

Пенопласт делает помещение более теплым, что позволит его использовать даже в прохладную погоду

Возведение стен и крыши конструкции

Поверх фундамента по периметру закрепляют брус. Для этого используют длинные штыри диаметром 1 см, можно арматуру.

Под брус для гидроизоляции прокладывают рубероид

Затем строят каркас для стен и обрешетку крыши из обрезной доски (0,5×1 м).

В процессе возведения стен нужно пользоваться уровнем

Производят обшивку крыши обрезной доской. На торцевые части обрешетки крепят лобовые доски.

Для прочности обрешетки используют металлические уголки

После чего приступают к укладке кровли.

Для кровли можно использовать мягкую битумную черепицу, шифер или другое покрытие

После окончания работ на крыше, монтируют ветрозащиту и обрешетку стен.

Обрешетка сооружения необходима для обеспечения вентзазора

Снаружи строение обшивают обрезной доской (0,22×1 м). Из нее же делают двери (2,1×0,9 см). Вставляют окна и нашивают наличники.

Обрешетка будет обшиваться обрезной доской. Деревянные элементы необходимо обрабатывать антисептиком

Под слив канализации вкапывают большую емкость и подключают трубу.

Емкость для канализации должна немного выступать над уровнем земли. Это не допустит попадания в нее дождевой воды

Внутренняя отделка помещений

После наружных работ приступают к внутренней отделке помещений. Производят утепление стен и потолка, закрепляют полиэтилен. Его используют в качестве пароизоляции.

В качестве пароизоляции можно использовать полиэтилен. Крепят его при помощи строительного степлера

Затем на поверхности набивают обрешетку и обшивают гипсокартоном. Делают перегородки и также обшивают.

После чего оштукатуривают все поверхности и обрабатывают гидроизоляцией для влажных помещений. Все стены обшивают вагонкой. В предбаннике сооружают скамейку с ящиком внутри.

Под сиденьем скамейки оборудуют удобный ящик

В душевой укладывают плитку. Устанавливают биотуалет. Для освещения помещений подводят электричество. Устанавливают электрооборудование, подводят воду.

Так как душевая – помещение с высокой влажностью, на стену также как и на пол кладут плитку

Установка бойлера и насоса позволяет пользоваться душем даже в прохладную погоду

В итоге получилась вот такая постройка.

Снаружи здание оборудуется удобными ступеньками

И в заключении, при строительстве туалета нужно учитывать его размещение. Конструкции с выгребной ямой не должны располагаться ближе 25 м к источнику воды. Для местностей с близко залегающими грунтовыми водами, использование выгребной ямы запрещено во избежание загрязнения. Если почвенные воды находятся выше отметки 2 м, нужно сооружать пудр-клозет.

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции Размер, м
Задняя стенка (высота) 2
Ширина 1
Передняя стенка (высота) 2,3
Площадь основания 1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

  • рубероида — в количестве 2 м?;
  • бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
  • дверного блока (2000х900 мм);
  • песка;
  • вагонки (40 шт., 87х3000 мм);
  • обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
  • профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
  • деревянного бруса (1 шт., 50х50х600);
  • комплектующих к двери (шпингалета, петель, ручки);
  • крепежных элементов (саморезов, гвоздей);
  • материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

  • строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
  • монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
  • строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

  • формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
  • монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
  • обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
  • нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
