Установка звонка в квартиру: схема и пошаговая инструкция

Подключение

Проводной электрический звонок требует прокладки скрытого кабеля, после чего необходимо восстановить отделку стен. В частном доме эта задача усложняется, так как электрический кабель прокладывается на открытом воздухе или под землей. Зато система оповещения на долгие годы будет надежной. Ее можно сделать с питанием от сети, а также в аварийном режиме – от батареек.

Установка дверного звонка с беспроводной связью для частного дома предпочтительнее, но здесь существуют ограничения:

Элементы питания кнопки передатчика могут выйти из строя от действия высокой или низкой температуры окружающей среды

Важно правильно подобрать подходящее устройство, чтобы свести это негативное действие к минимуму.
Количество преград из железобетона и металла должно быть минимальным, чтобы радиосигнал лучше проходил.
Уверенная зона передачи сигнала от передатчика до приемника обычно составляет около 100 м, что вполне достаточно. Желательно оставлять при этом запас не менее 20 %, чтобы исключить действие других факторов.

Популярными становятся звонки с видеокамерой и электромеханическим замком, который удобно открывать дистанционно. Подобные домофонные системы устанавливаются в частных домах и многоэтажках.

Элементы домофонной системы

Перед тем, как прокладывать электропроводку, следует определить местоположение ближайшей распределительной коробки, поскольку разводка делается через нее. Снаружи квартиры электрический провод делается скрытым, а внутри – на усмотрение хозяина.

Перед тем как установить квартирный звонок, нужно сделать эскиз. В нем учитываются все особенности помещения. Под проводной звонок нужно штробить канавку в 3 раза шире диаметра кабеля. Его крепят с помощью пластиковых скоб и саморезов. Внешняя проводка укладывается в короб, закрепленный на стене саморезами. Запас кабеля в местах подключения оставляют на 10-15 см. Типовая схема приведена на рисунке ниже.

Монтаж основного блока

Проводная схема подключения дверного звонка

На схеме выше красный фазный провод со счетчика подключается к автомату, а после него проходит в распределительную коробку (слева направо). Нулевой провод (синий) проложен сразу в распределительную коробку. Эта схема существует до установки звонка. На блок звонка надо только вывести ноль и фазу, в разрыв которой подключается кнопка. Если блок содержит металлические части, к нему прокладывается заземление (зеленый провод). Фаза определяется с помощью индикатора напряжения.

Блок звонка следует подключить в разрыв нулевого провода. Если подключить в фазный провод, может выйти из строя электронная схема при нажатии на кнопку звонка.

Соединения выполняются через клеммники, которые обычно входят в комплект звонка. В инструкции должна быть схема подключений. Подача питания производится в последнюю очередь.

Установка кнопки

Кнопку рекомендуется размещать на высоте 1,5 м от пола и выше. Она разбирается и крепится основанием к дверной коробке или стене. После подключают провода и кнопку снова собирают. Если она беспроводная, ее монтируют без подключения, установив внутри элемент питания.

После монтажа кнопки, кабеля и блока следует подключиться к сети. На вводном щите надо отключить электроснабжение квартиры. Фаза и нулевой провод берутся из распределительной коробки. Если схема собрана без ошибок, то звонок сразу работает. Если он не действует, производится прозвонка тестером всей схемы, и неисправность устраняется.

На скорую руку можно сделать звонок из подручных средств. Для этого используют старые звуковые игрушки, музыкальные открытки, старый мобильный телефон и т. п

Важно, чтобы его можно было услышать. Эксклюзивное устройство может оказаться еще эффективнее вышедшего из строя дорогостоящего звонка

Дверной звонок из старого мобильного телефона

Отслуживший свой срок электромеханический звонок не стоит выбрасывать. Он еще может пригодиться, если его восстановить и отложить до лучших времен.

Это интересно: Подключение электрического котла к электросети — подробная инструкция

Выбор электрического звонка

Инструкция по выбору устройства предлагает:

Обратиться в специализированный магазин, в котором опытные консультанты предоставляют расширенную информацию о многих типах дверных звонков.
Определить тип электрического звонка для своего жилища. При этом стоит учитывать его стоимость, внешний вид, способ подключения, возможность регулировки громкости и простоту монтажа устройства своими руками.
Определить мелодию звонка.

Превосходным дизайном и красивым внешним видом отличаются звонки-гонги, издающие звуки трубы.
Полезная функция для звонка – подсветка его в темное время суток. Для этого используются небольшие светодиоды или светящиеся материалы.

Отличное решение для установки звонка в частном доме, на даче — приобретение беспроводного электрического звонка. Одна его часть крепится на калитке, а вторая в доме. Использование проводного звонка будет неудобно из-за сложностей монтажа и большой стоимости в прокладывании кабеля.

Как работает звонок в квартире

Существует два больших типа электрических звонков: беспроводные и проводные. В случае беспроводного устройства все достаточно просто – питание осуществляется при помощи аккумуляторных батареек (в самом звонке и кнопке активации), а включение сигнала осуществляется с помощью кнопки, которая отправляет радиосигнал на основное устройство.

С проводными звонками дело обстоит сложнее, по причине наличия проводов и правильной их коммутации. Основной тип таких устройств оповещения подключается к сети 220 В. Принцип работы такого устройства несложен и аналогичен тому, как работает связка выключатель света-лампа. При нажатии на кнопку, замыкаются контакты и питание поступает на устройство оповещения и тот начинает функционировать: в электромеханических устройствах якорь притягивается к сердечнику и специальный молоточек ударяя о металлическую чашку создает звук, в электронных устройствах динамик начинает проигрывать заданную мелодию.

Сегодня
Вчера
7 дней
30 дней

ещё >>

Обзор схем подключения

От выбора схемы зависит объем подготовительных и монтажных работ. Сама же схема подбирается с учетом нескольких критериев: вида и количества устройств, необходимости в подключении к автоматике, способа передачи сигнала. Рассмотрим самые распространенные проводные варианты.

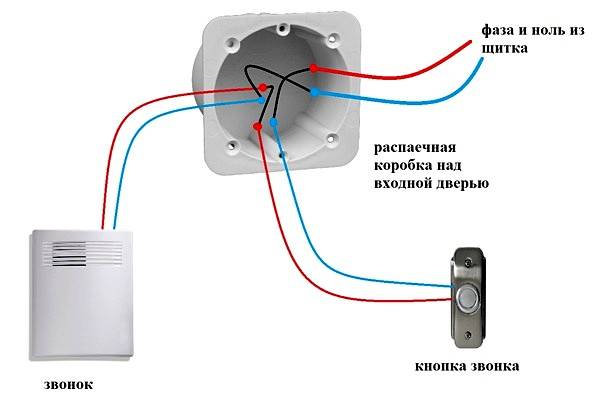

#1 – Схема подключения старой модели

Последовательность подключения старой модели с «колоколом» или «чашей» может пригодиться, если вы затеяли смену электропроводки, но менять само устройство не хотите.

Схема простая и понятная: оба проводника сети, ноль и фаза, направлены к 2-м клеммам или проводам звонка, но фаза предварительно заведена в кнопку.

Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Кабель, обслуживающий кнопку и идущий от распределительной коробки, проложен через отверстие в стене, чаще всего – около входной двери.

Раньше за работы по установке звонка отвечала строительная компания и прокладка сетей проектировалась изначально. Сейчас новые дома нередко сдают с недоделками, поэтому приходится самостоятельно штробить стены и проделывать отверстия в стене.

Некоторые беспроводные модели подключать легче – их не нужно интегрировать в общую сеть, так как питание идет от розетки. В этом случае придется найти или установить дополнительную розетку для звонка.

Нагрузки контура небольшие и кратковременные, поэтому можно использовать тонкие медные провода 2*1,5 или 3*1,5. Алюминиевые кабели малого сечения применять запрещено.

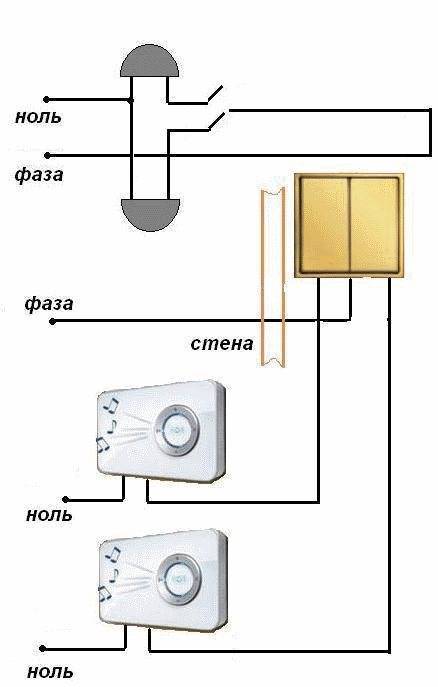

#2 – Один или два звонка на 2 кнопки

В некоторых домах планировка мест общего пользования такова, что для 2-3 квартир образуется тамбур, то есть на пути гостя возникает еще одна дверь. Чтобы можно было вызвать хозяина одной из квартир или любого жильца, звонок устанавливают и на дверь квартиры, и на общий вход.

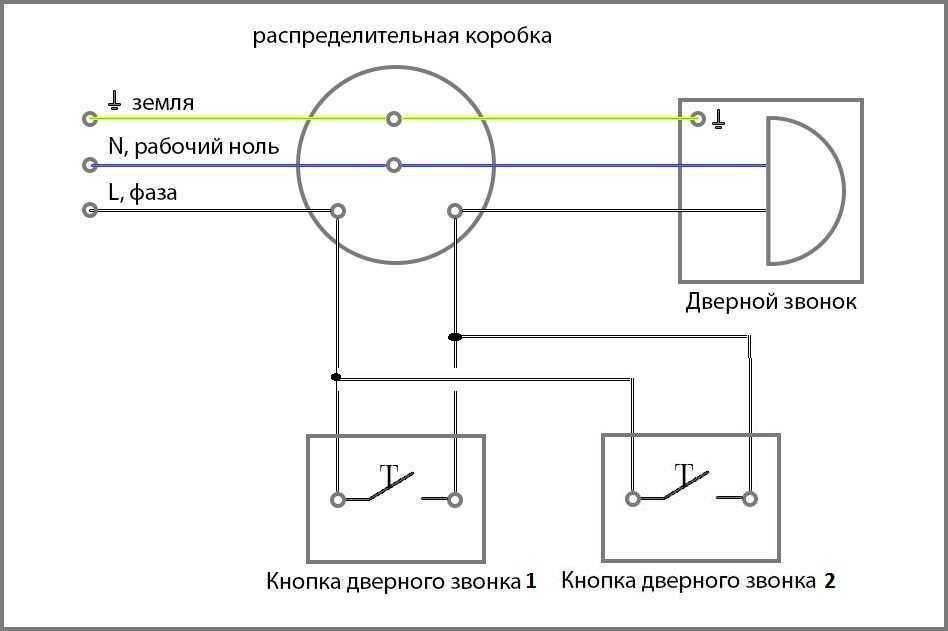

Может оказаться полезной и схема, при которой 2 кнопки присоединены к двум звонкам, и при нажатии любой из кнопок срабатывают оба устройства.

Фазу, идущую из распаечной коробки, соединяют перемычкой с контактами кнопок, а соединительные провода направляют отдельно – от каждой кнопки к своему звонку. Для корректного применения кнопки лучше подписать.

#3 – Схемы подключения современных моделей

Квартиры в старых домах оснащали проводкой с применением системы TN-C, сейчас же применяется TN-S/TN-C-S.

Современные сети имеют дополнительный проводник PE, обеспечивающий заземление. Все жилы типа «земля», соединенные с металлическими корпусами, соединяют в распределительной коробке и заземляют на щитке.

Если кнопка металлическая, ей также требуется заземление.

Для пластиковых изделий подходит более простая схема – с 2-мя контактами. Это самый востребованный вариант.

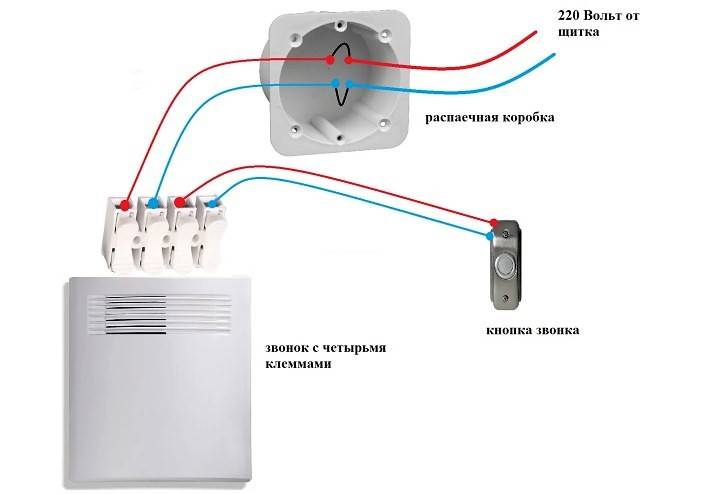

Но есть модели с 4-мя клеммами. Они не должны ставить в тупик, так как всего лишь упрощают монтаж проводки.

Если в комплекте со звонком есть трансформатор, то применяется другая схема подключения.

В электрощите монтируют трансформатор для звонка, по размерам напоминающий обычный автомат. От него в распредкоробку направляют кабель с низким напряжением.

К звонку подключают оба провода: и с низким напряжением, и силовой на 220 В, идущий от блока с устройством, издающим звук.

Есть и другие схемы подключения – точную информацию советуем брать только из технической документации и инструкций по установке.

Как работает беспроводной звонок

Принцип работы проводного звонка очень прост. От кнопки, установленной в наружной части двери, прокладывается провод, соединенный с динамиком, который располагается внутри квартиры. К динамику подключается электричество. При нажатии на кнопку звонка замыкается цепь и включается динамик, проигрывающий мелодию.

Беспроводные звонки используют тот же принцип, что и их проводные аналоги. Но для включения их динамика не нужно замыкать электрическую цепь кнопкой звонка. Сигнал от такой кнопки передается на приемник звонка с помощью радиоволн. Датчик считывает их и активирует динамик – звучит мелодия.

Беспроводной звонок, работающий от электросети

Благодаря отсутствию в комплектации устройства проводов, установка беспроводных звонков существенно облегчается. Не нужно сверлить отверстия и заводить провод от кнопки к динамику звонка.

Беспроводные звонки могут быть двух типов:

динамики звонков первого типа подключаются к электрической сети, а кнопка работает от батарейки;
в некоторых моделях от батарейки работает не только кнопка, но и динамик. Монтаж таких беспроводных звонков заключается только в установке кнопки с внешней стороны двери и установки динамика внутри квартиры. При этом его подключать к электричеству не нужно.

Некоторые беспроводные звонки комплектуются сразу несколькими динамиками. Их можно установить в разных частях дома: на кухне, в гараже, в мастерской и т.п. — там где есть вероятность не услышать динамик у входной двери.

Разновидности дверных звонков беспроводного типа

Модели таких гаджетов представлены в различной комплектации. Они могут иметь несколько кнопок, сопряженных с одним приемником. Это полезно, если имеется несколько входов в помещение или на участок.

Беспроводной звонок с двумя кнопками

Но есть варианты и с несколькими приемниками, работающими от одной кнопки. Такие приемники тоже имеют множество плюсов. К примеру, они устанавливаются в местах, где обычно звонок, находящийся около двери, можно не услышать (кухня, ванная комната, гараж и так далее).

Беспроводной звонок с двумя приемниками

Если же расстояние между кнопкой и динамиком больше диапазона действия прибора, то его можно дополнить ретранслятором, который значительно увеличит радиус действия. Принцип его работы заключается в том, что он одновременно выполняет функции приемника и передатчика. Ретранслятор, настроенный на оба устройства, принимает сигнал от передатчика и передает его уже на приемник.

По типу источника питания различают следующие основные типы устройств:

Передатчик и приемник работают от батареек или аккумуляторов.
Передатчик, работающий от батареек, а приемник – от сети.
Передатчик действует от нажатия (без батареек), а приемник – от сети или батареек (аккумулятора).

Первый тип является самым распространенным, так как прост и не требует подключения к сети. Для работы приемника и передатчика требуется лишь вставить батарейки типа AA или AAA, в зависимости от модели.

Второй тип является менее распространенным, но более экономичным, так как динамик, подключенный к сети, потребляет мало электроэнергии, и для его работы не требуется постоянно менять батарейки. Здесь есть два варианта: приемник вставляется в розетку или к нему подводятся провода.

А вот третий тип является очень перспективным. Суть его заключается в том, что передатчик начинает работать от нажатия кнопки. То есть при нажатии вырабатывается энергия, достаточная для того, чтобы отправить сигнал на приемник. Такой тип очень популярен среди владельцев частных домов, так как в зимний период на холоде батарейки быстро разряжаются, а аккумуляторы теряют свою емкость заметно быстрее.

Модели беспроводных дверных звонков различаются и по функциональности. Основное отличие – это количество воспроизводимых мелодий. В бюджетных вариантах их, как правило, не более десяти. В дорогих моделях стоят более качественные динамики, а набор мелодий – на порядок больше. К тому же некоторые модели предусматривают возможность загрузки собственных мелодий или звуков через электронные носители или беспроводное соединение. В более дорогих комплектациях подобных устройств также предусмотрены функции вибровызова или светового индикатора звонка. Это очень удобно, если кто-то в доме отдыхает, а знать о том, что пришли гости, необходимо.

Более продвинутые модели могут оснащаться камерой наблюдения, видеодомофоном и датчиком движения. Датчик срабатывает, когда на расстоянии нескольких метров от двери начинается движение, он включает камеру и записывает происходящее. Таким образом, подобные устройства могут стать частью системы «умного дома» или системы безопасности, если настроить все правильно.

Беспроводной звонок с камерой и датчиком движения

В зависимости от назначения различают два основных типа беспроводных звонков: уличный и устанавливаемый внутри помещений. Первый, как правило, выбирают владельцы частных домов, а второй – владельцы квартир. Так как уличный подразумевает установку передатчика вне помещения, он должен обладать такими качествами, как стойкость к ультрафиолетовым лучам, влагостойкость и ударопрочность.

Для более долговечной работы большинство моделей снабжается небольшим козырьком, который устанавливается над кнопкой и защищает устройство от попадания осадков или прямых солнечных лучей. К тому же корпус такой кнопки должен быть герметичным, чтобы защитить начинку от попадания пыли или влаги. Если же необходима защита от вандалов, то ставят, как правило, приемник в металлическом корпусе, сама кнопка также изготавливается из металла.

Металлическая антивандальная кнопка беспроводного звонка

Поэтому, прежде чем решить, какой звонок лучше, нужно определиться с местом его установки и необходимым функционалом.

Пошаговая инструкция по монтажу звонка

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

строительный нож;
набор отверток;
отвертка-индикатор;
шурупы и шуруповерт;
изолента;
клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

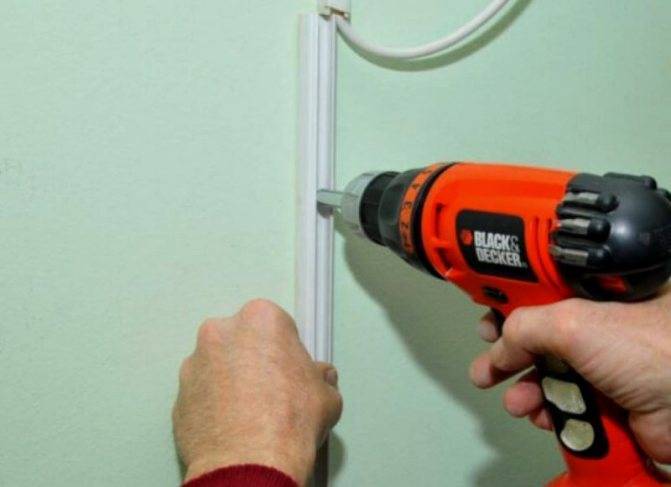

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

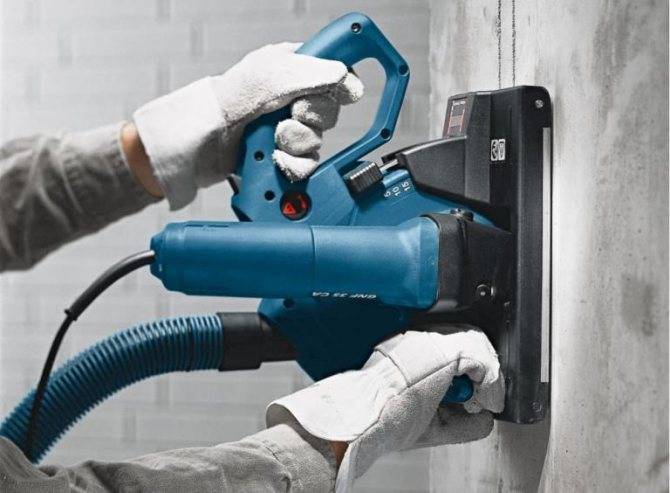

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

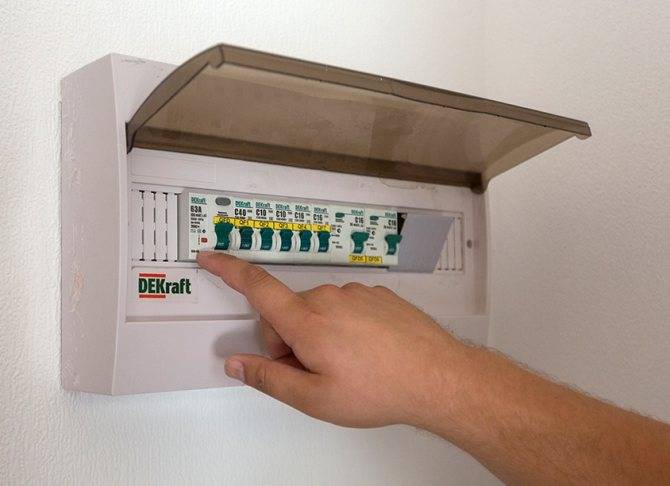

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Типы дверных звонков

В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными (автономными) моделями.

Беспроводной

Беспроводные звонки работают от батареек или аккумуляторов

Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных. При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров (чаще всего производителем указывается 100 метров)

Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой

К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона. В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя.

Проводной электрический

Проводной дверной звонок в квартире установить легче, чем в частном доме

Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.

Преимущества проводных моделей представлены сохранением работоспособности в любых условиях эксплуатации, а также достаточно простой и надёжной конструкцией, редко выходящей из строя при соблюдении технологии подключения. Недостатки таких звонков заключаются в необходимости обеспечить электропитание, в протягивании проводов через стены с учётом требований установки энергозависимых электроприборов.

Какие видеоглазки для входной двери считаются самыми лучшими?

У каждого из нижеперечисленных устройств есть свои преимущества, но в определённом сегменте они являются лучшими.

Видеоглазок беспроводной Sititek GSM – устройство со встроенным модулем сотовой связи. Есть все необходимые для работающих автономно устройств функции, в частности, имеется датчик движения. Девайс может работать как автоответчик, снимая при этом гостя. А благодаря поддержке GSM возможны отправления фото и видео на гаджеты хозяина жилья. Возможна двусторонняя связь с ним и с гостем, для этого у устройства есть динамик и микрофон. Системы питания имеют резервы. Но есть у модели и пара минусов – по MMS фото отправляется только в миниатюре, на экране нет индикатора заряда аккумулятора.
Лучший видеоглазок с Wi-Fi – Eques R20 – через приложение на смартфоне глазок можно подключить к домашнему роутеру, между собой их соединяет «облако». Фото и видео записываются после срабатывания датчика движения или вызова через кнопку звонка. Именно в это время вся информация отправляется хозяину жилья на смартфон. Особенность в том, что к девайсу могут подключаться сразу несколько пользователей, которые могут онлайн следить за тем, что происходит на лестничной площадке через смартфон. Наверно это как и компенсируется тем, что у устройства в комплекте нет панели с дисплеем. Ещё плюсом данной модели является широкий угол обзора. Минусы же тут следующие – нет встроенной памяти и нельзя использовать внешние носители. Чтобы просматривать видео через смартфон, нужна интернет-связь 3G или LTE.
Беспроводной видеоглазок Radio DVR – устройство может работать в двух режимах – ручном и автоматическом. С ним можно использовать карту памяти до 32 Гб, на которую поместится непрерывное видео длиной в 42 часа. Запись можно производить по каналу радиосвязи. Запись видео происходит циклично – если память на карте закончилась, то начинают удаляться старые файлы. Минусы у данной модели следующие – радиомодуль может быть чувствителен к помехам, линзу могут легко повредить вандалы.

Подытожив можно утверждать, что беспроводной видеоглазок может послужить отличной альтернативой системам видеонаблюдения – он эффективен, полезен и в то же время более доступен в плане цены. А, пожалуй, самым оптимальным вариантом является видеоглазок GSM с записью и датчиком движения.

Дверной GSM видеоглазок AP-2MGSM. Монтаж своими руками.

14:33

Заголовок: Дверной GSM видеоглазок AP-2MGSM. М …

4:00

Заголовок: Видеоглазок Wi Fi датчик движения о …

17:23

Выводы и полезное видео по теме

Подробный инструктаж от российского производителя кабельной продукции:

Вариант самостоятельной установки:

С появлением домофонов и мобильных телефонов необходимость в обязательной установке дверного звонка отпала. Но он все еще остается полезным устройством, заметно облегчающим жизнь – если, например, в вашем подъезде не установлен домофон.

Самостоятельный монтаж прост и является неплохой тренировкой для дальнейших, более серьезных практик в области электрообеспечения собственного жилья. Но, работая с электричеством, не забывайте про безопасность – собственную и окружающих.

Если вам знакома установка звонка в квартире или доме – приглашаем поделиться личным опытом. Возможно, вы столкнулись с трудностями при монтаже, давайте их обсудим вместе с нашими читателями. Переходите в комментарии, задавайте вопросы нашим экспертам и другим посетителям сайта.
