Навесы во дворе частного дома: фото легких и изящных конструкций

Виды навесов

На фото ниже изображено, какие виды навесов существуют. Здесь учтены и небольшие козырьки, пристроенные к дому, и отдельно стоящие просторные навесы, по которыми можно разместить несколько столиков и стульев или целый автомобиль. Самые простые, не требующие при сборке больших усилий, — односкатные (с подзором и без него) навесы. Они могут быть и небольшими, в виде козырьков перед входной дверью, защищающими от дождя, например.

Большие одно- и двускатные стационарные навесы устанавливаются на опоры-столбы (фото).

Есть еще вариант односкатных козырьков, которые монтируются на роликах и в то время, когда не используются, просто убираются под крышу (фото).

Такой можно установить своими руками во дворе любого частного дома перед мангалом или барбекю. Пока навес не используется, он спрятан под металлическую крышу над мангалом. В остальное время он создает уютную тень над столиком и делает эту часть территории во дворе очень комфортной и располагающей к отдыху.

Более сложные варианты навесов – с использованием изогнутых металлических конструкций. Это арочный, куполообразный, вогнутый навесы, маркиза. Для создания таких конструкций потребуется профессиональное оборудование, которым домашние мастера по понятным причинам не обладают, или нужно будет найти специальный металлический профиль. Такие навесы смотрятся, без сомнения, очень эффектно (фото ниже), но лучше оставить их создание профессионалам. Своими руками за небольшой период времени можно сделать прямой одно- или двускатный навес.

Достоинства и недостатки

Древесина – постоянно востребованный материал, использующийся человеком для строительства на протяжении многих веков. Она надежна, совершенно безопасна для здоровья, экологична и доступна, радует глаз цветом, а душу – теплом. Постройки из древесины делают ландшафт уникальным, неповторимым.

К сожалению, древесина служит гораздо меньший срок, чем конструкции из железа или камня, и менее прочна, к тому же дерево со временем сгнивает, его могут попортить насекомые или грызуны. Таких проблем можно избежать, если вовремя и правильно произвести обработку древесины фиксирующими растворами и морилкой. Лак тоже укрепляет древесину, придает блеск и нарядность.

Многие считают навесы из дерева простейшими несуразными сооружениями. Но если включить воображение, грамотно разработать проект, простое сооружение заиграет новыми красками. Необходимо учитывать общий дизайн участка, на котором планируется размещение навеса. В соответствии с ним навес можно украсить орнаментом, резьбой, другими элементами декора.

Размеры

Размеры навесов зависят от их назначения и выделенной для постройки территории. Например, для того чтобы укрыть мусорные баки, колодец или песочницу, понадобится небольшая конструкция. И совсем другие масштабы будут у навесов, скрывающих три автомобиля или большой хозяйский двор. Автомобильные навесы строят по стандартным параметрам – квадратный вариант для двух машин – 6х6 м, прямоугольные строения – 4х6, 6х8 или 6 на 7 кв. м.

Чтобы рассчитать минимальную стоянку для машины, к ее размеру добавляют 1-1,5 м – чем меньше места, тем сложнее парковаться. Кроме того, учитывается место для открытых дверей авто и возможность комфортной посадки. Что касается высоты, навес не должен быть ниже 2,5 м; чем строение крупнее, тем оно выше.

Навесы во дворе частного дома: фото легких и изящных конструкций

Типы конструкций навесов

Навесы, выражаясь строительным языком, являются малыми архитектурными формами. Они представляют собой легкую конструкцию, выполняющую роль защиты от осадков и дополняют общий архитектурный ансамбль имеющейся застройки. Прежде чем решиться обустроить свою придомовую территорию навесом, следует ознакомиться с существующими основными формами этих конструкций:

односкатное плоское сооружение — наиболее распространенный навес простой формы в виде крыши, покатой в одну сторону

При устройстве такого навеса необходимо брать во внимание преобладающую в регионе толщину снежного покрова и предусмотреть наклон покрытия, обеспечивающий его сход. Эти навесы могут быть пристроены к дому, гаражу, мастерской или установлены отдельно;

Навес во дворе частного дома, выполненный в форме арки

двускатный плоский навес — привычная конструкция с двускатной кровлей. Просто обустраивается, при правильной сборке является довольно долговечным сооружением;

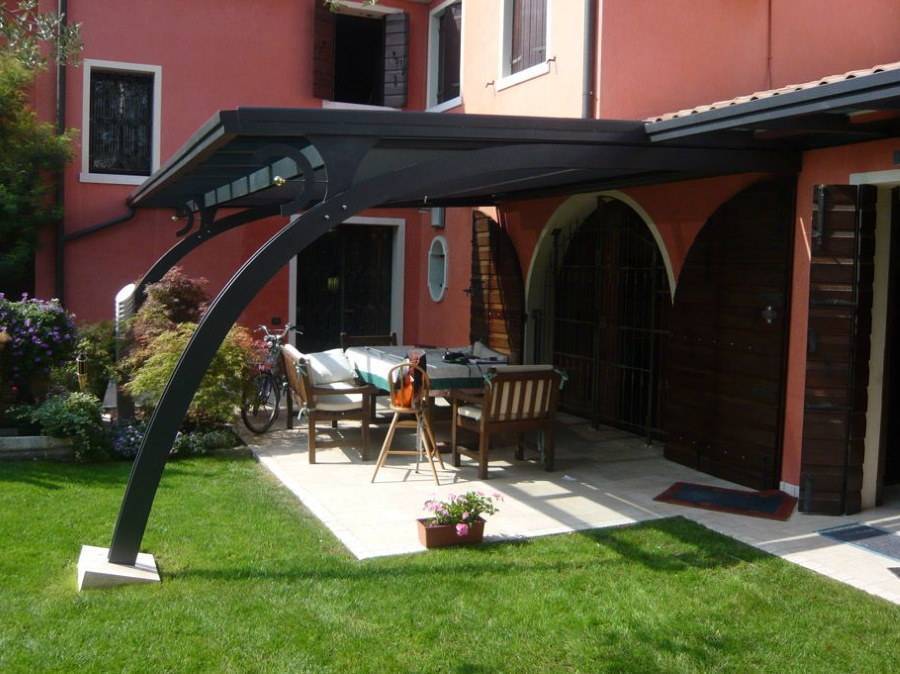

Навес необычной формы может стать уникальным объектом и украшением двора

арочная форма навеса — оригинальная конструкция с полукруглой крышей. В их устройстве применяется покрытие, обладающее повышенной гибкостью. Отлично защищает от осадков и солнца, форма крыши способствует быстрому сходу снега, а светопрозрачность поликарбоната не лишает пространство под навесом света. Могут быть устроены в виде козырька над крыльцом или отдельно — для защиты парковочного места;

Односкатные конструкции могут быть пристроены к дому, гаражу или ограждению

шатровый навес — более сложная конструкция с многоскатной крышей в виде нескольких треугольных плоскостей, соединенных в коньковый узел. В зависимости от угла наклона элементов крыши, конструкции можно придавать различные формы: конуса, купола, пирамиды и др. Изящные конструкции необычных форм, как правило, заменяют в саду беседки, защищают зоны отдыха или бассейны.

Навес с двускатной крышей универсален, долговечен, легко возводится

Благодаря применению для покрытия навесов современного пластичного поликарбоната, стало возможным соорудить конструкцию любой формы: вогнутую, арочную удлиненную, купольную удлиненную, многоуровневую и т.д. Фото навесов во дворе частного дома иллюстрируют нетривиальные формы и гармоничное вписывание их в окружающий ландшафт.

Навес, пристроенный к стене частного дома

Это интересно: Выбор крылец для частного дома, фото готовых работ: детальный взгляд на вопрос

Виды

По своей конструкции постройка имеет различные способы исполнения. Здесь все зависит от назначения навеса, материала и личных предпочтений хозяина. Сегодня построить пристройку можно различными способами с учетом выбранного материала. Для возведения опор могут применять металл или дерево. Аналогичным образом выполняется и кровельный каркас. А вот как смотрится металлический сайдинг под дерево, можно увидеть здесь.

Универсальность профнастила в том, что не нужно осуществлять подгон перекрытия под крепления

(Также стоит обратить своё внимание на то, как осуществляется обшивка фронтона профнастилом). А связана это с тем, что ребра листа сосредоточены очень близко и этого вполне достаточно, чтобы зафиксировать железное полотно. Облицовка по периметру также может быть различной

Пристроенная конструкция бывает открытой, отделанный досками с окнами, представлена в виде террасы

Облицовка по периметру также может быть различной. Пристроенная конструкция бывает открытой, отделанный досками с окнами, представлена в виде террасы.

А вот какие бывают козырьки и навесы над входом, можно увидеть здесь.

На видео- навес из профнастила примыкающий к дому:

https://youtube.com/watch?v=RxbGI0EqdnM

Навесы, выполненные из поликарбоната, могут иметь различную конструкцию. К самым распространённым стоит отнести:

  • арочные;
  • односкатные;
  • двухскатные.
Популярные статьи  Парогенератор для дома: универсальный агрегат, обеспечивающий порядок

Их отличие между собой состоит в сложности установки и количестве затраченного материала.

А вот какие бывают навесы для машины из поликарбоната, и как их можно сделать, поможет понять данная информация.

Арка

Этот вариант навеса из поликарбоната имеет довольно привлекательный внешний вид. Чтобы пристроить ее к дому, необходимо иметь значительный строительный опыт, ведь данная конструкция отличается своей сложностью.

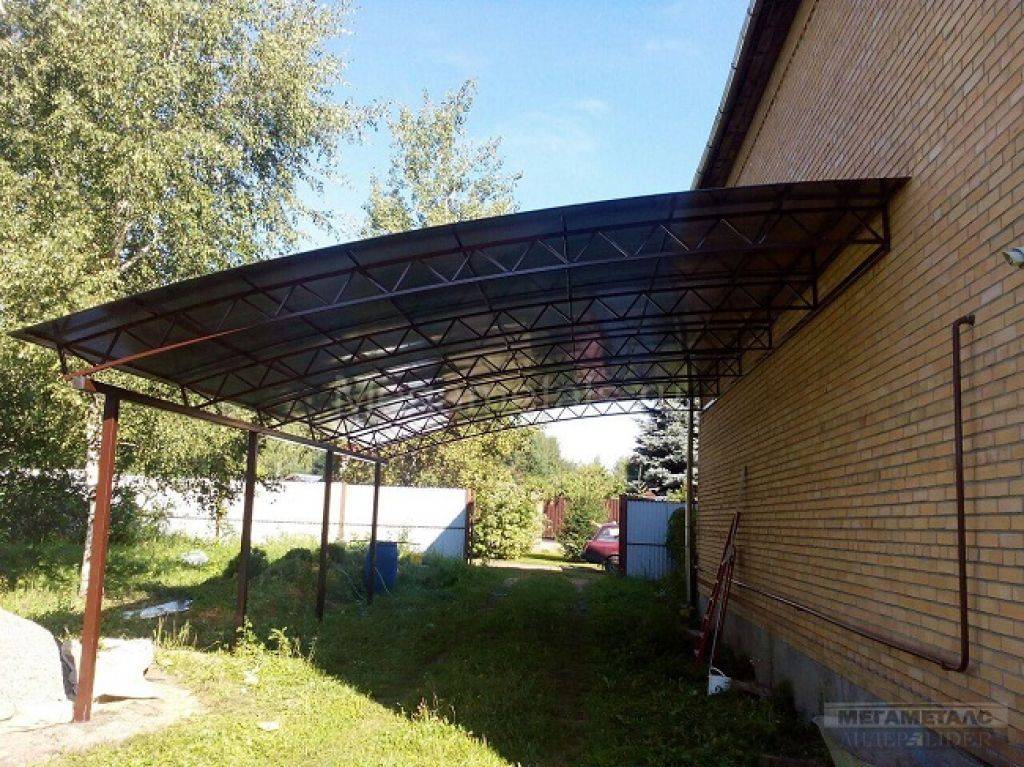

Навес арка из профнастила примыкающий к дому

Возникают они по той причине, что погоны крыши, к которым предстоит фиксировать профнастила, должны быть представлены в изогнутой форме. А для получения подобного изгиба задействуют специальное оснащение.

Односкатный навес

Этот вид пристройки из профнастила не нуждается в особом опыте и применении специального оборудования

Но при этом здесь потребуется повышенное внимание при выборе правильного угла наклона кровли

Односкатный навес

Благодаря ему навес не будет подвергаться постоянному скоплению снега зимой, а обрешетка освобождается от ненужного давления. Точно также можно выглядеть навес над крыльцом из поликарбоната.

bbb77658765d88a0938f3bf98f404168.jpe

Двухскатный навес

Эта конструкция представляет собой полноценную крышу. Для получения такого навеса одного профнастила будет мало. Двускатная кровля может быть использована в том случае, когда требуется просторная летняя кухня открытого типа. Также существует другой вариант кровли – это многоскатная. Такого рода сооружение является самым сложным в плане выполнения. Изготовлять его могут только профессиональные строители.

Двухскатный навес

Если говорить про габариты навеса, то их выбор должен происходить с учетом нагрузки и предназначения конструкции. Навес, примыкающий к дому, не должен быть большим, иначе стена не сможет выдержать осуществляемую нагрузку. Если этот навес над крыльцом, то он не должен быть очень маленьким. А вот навес для авто рассчитывается с учетом его размеров. А вот как выглядит текстура стены под штукатуркой, можно посмотреть здесь.

Если машина небольшая, то она сможет поместиться под конструкцией не менее 2,3х5,5 м. Для внедорожника или грузового авто придется отыскать нагрузку с габаритами 3,5 х 6,6 м. Также стоит учитывать высоту навеса. Оптимальной принимается параметр 2,3 м. Но для газели этого будет недостаточно. При увеличении высоты навеса повышается вероятность попадания дождя и снега под пристройку.

Возможно

Виды кровельных материалов для навесов

Промышленностью производится большое количество материалов для кровли, обладающих различными свойствами и характеристиками.

Кровли выполняются из:

Металлических профильных листов

  • Такое покрытие очень практично и применяется для хозяйственно-бытовых целей, хранения дров, садово-огородного инструмента, механизмов, применяемых для обработки земли.
  • Автомобиль хозяина и его гостей будет в надежном укрытии под навесом из металлического профиля.
  • При его устройстве обычно используется конструкция с односкатной крыши, как наиболее простая и экономичная.

Металлочерепицы

  • Эстетичный и долговечный материал.
  • Часто применяется для покрытия беседок и террас.
  • Легкая прочная металлочерепица хорошо поддается резке, но не сгибается.

Поликарбоната

  • Полупрозрачный гибкий материал широко используется не только в утилитарных целях, но и для дизайна всего двора.
  • Навес из поликарбоната различной формы поможет защитить от палящего солнца или проливного дождя зону отдыха, площадку для игр детей или маленький бассейн.
  • Разнообразные цветовые оттенки поликарбоната позволяют применять его в декоративных целях.

Шифера

  • В настоящее время производится цветной шифер с улучшенными эксплуатационными характеристиками: влагостойкостью, морозостойкостью и пониженным выделением асбеста в окружающую среду.
  • Используется как для постройки навесов хозяйственно-бытового назначения, так и укрытия беседок и террас.

Ондулина

  • Недорогой современный кровельный материал, обладающий гибкостью, легкостью и отсутствием шума при падании капель дождя.
  • Монтаж кровли из ондулина можно выполнить своими руками, к тому же он обладает декоративными качествами.

Ударопрочного стекла или триплекса

  • Надежные, устойчивые к перепадам температур и солнечному излучению, они имеют один минус – высокую цену.
  • Монтаж осуществляется только специализированными организациями, так что сэкономить на постройке своими руками не получится.

Акрилового, полиэстрового и ПВХ-полотна

  • Используются для изготовления маркиз.
  • Покрытие тефлоном придает материалу влагоотталкивающие свойства, антисептик предохраняет от грибков и плесени, а ультрафиолетовые фильтры не дают избытку солнца навредить находящимся под навесом людям.

Тростника

  • Кровли из него обладают очень эффектным видом.
  • Достаточно прочные и легкие, несмотря на кажущуюся тяжеловесность.
  • Не подвержены образованию плесени, а обработка антипиренами – огнезащитными средствами – придает необходимую пожаробезопасность этому уникальному кровельному материалу.

Навесы во дворе частного дома: фото легких и изящных конструкций
Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Как украсить навес

Навес – это простая архитектурная форма, состоящая из каркаса и крыши. И весь дизайн по сути строится на поиске оригинальных решений для украшения конструкции. Мы уже упоминали о резьбе, ковке, декоративной решетке. Другой востребованный способ украсить постройку – использовать в дизайне необычные материалы: крыша из соломы, дранка, парапет или стены, плетенные из лозы, глиняные украшения. В зависимости от выбора материала для декора будут прослеживаться разные направления этностиля.

Навесы во дворе частного дома: фото легких и изящных конструкцийНеобычные и красивые декоративные навесы получаются из оригинальных материалов

Для украшения навесов возле частных домов и на дачных участках хорошо подойдут плетистые растения, красивые кусты, виноградная лоза. Чтобы сделать постройку более закрытой можно по периметру высадить деревья с густой кроной.

Навесы во дворе частного дома: фото легких и изящных конструкцийРастения украсят постройку и создадут день

Красивые шторы не только украсят постройку, но и сделают ее более комфортной. Для этого подойдет цветной тент, ажурный тюль, ткань с узорами, пропитанная водоотталкивающими средствами.

Навесы во дворе частного дома: фото легких и изящных конструкцийШторы – это красиво и функционально, дизайнерское решение актуально для всех видов конструкций

Фонари, диодная подсветка, садовая скульптура, клумбы вокруг – все это поможет обустроить навес, соединить его в единый дизайн с природным ландшафтом и украсить ваш участок.

Арка

Такие конструкции имеют презентабельный внешний вид снаружи и изнутри, а главное выдерживают большие статические нагрузки благодаря геометрической форме.

Не требуют ограничения по размерам кровли, можно использовать как навесы для автомобиля, не боясь обрушения кровли.

Для покрытия можно применять любой гибкий материал. При использовании профнастила необходимо сделать небольшой уклон по длине ребер для схода воды, Стыки обработать силиконом.

Эффектно будет смотреться такая конструкция — покрытая поликарбонатом. Он отлично облегает контуры арки, плотно соединяется между собой, благодаря специальному профилю, не выступает в роли барабана при дожде или граде не горюч, но подвержен деформированию при высоких температурах.

Популярные статьи  Холодильники Hitachi: пятерка лучших моделей бренда + советы покупателям

Как пристроить к дому навес своими руками. Самый простой навес у дома.

(ВАРИАНТ НАВЕСА №1 — с экономией материала) Если у вас мало деревянных балок, но есть задача из этого малого сделать навес к дому. То можно сделать вот такую (фото ниже) лаконичную конструкцию. Всего 5 брусов надо — 2 для опорных столбов + 3 для несущих балок.

Здесь несущие боковые балки — крепятся к стене при помощи МЕТАЛЛИЧЕСКИХ КРЕПЕЖЕЙ (фото ниже показывает, какие они бывают). К стене дома крепятся такие металлические скобы и в них вкладываются концы двух боковых балок нашего навеса.

Крышей в таком пристроенном к дому навесе может быть лист поликарбоната (прозрачного или затемненного)… или крышей может служить тент-шторка, который скользит по натянутой металлической струне (и то раздвигается как шатер, то собирается к стене как шторки). Подробнее о такой крыше-шторке для навесов я рассказала в статье Как сделать крышу для навеса и перголы .

Берем навес посложнее… Хотя сложность у него чисто условная… Суть в принципе та же — но эта модель уже близкая к классической конструкции навеса пристроенного к дому. Самый понятный чертеж, без лишних элементов. Только базовые элементы…

  1. опорные столбы
  2. несущая балка на стене
  3. несущая балка на опорных столбах
  4. балки-обрешетка крыши (для настила на них поликарбонатного листа)

Это и есть классика — БАЗОВАЯ часть любого навеса. И отталкиваясь от этих базовых элементов мы будем создавать великое множество дизайнов навеса у дома.

И чтобы начать с самого начала, мы должны начать СНИЗУ… с той подложки, с того основания на котором будет стоять наш навес.

Материалы

Поликарбонат

У дачников он популярен в виде изготовления теплиц, а также навес для машины может быть выполнен из поликарбоната. Защищает от непогоды и других осадков. Внешний вид не нарушает общую картину земельного участка.

Поликарбонат имеет несколько панелей жесткости. Легко и хорошо. В продаже есть «сотовый» поликарбонат, в прозрачном или в «цветном» исполнении. Он не потускнеет под воздействием прямых солнечных лучей, а это в эстетических целях в первую очередь важно, где во дворе дома будут располагаться навесы

Плюсы:

— можно выбрать по размеру и цвету,

— монтаж несложный, поэтому из поликарбоната получится практичный навес над крыльцом.

— небольшой вес;

— огнестойкий;

— прозрачная — значит, сквозь нее хорошо проникает солнечный свет.

— пластик — прост в сборке и установке;

— надежный материал, из которого легко соорудить навес из поликарбоната на автомобиль.

Минусы:

— подвержен быстрому повреждению острыми предметами;

— не выдерживает контакта с аммиаком и другими растворителями;

Летом под конструкцией жарко, поэтому стоит продумать расположение навеса над входом из поликарбоната в тенистую зону.

Производители стараются улучшить качество производства листов поликарбоната, поэтому они изготавливаются с покрытием в виде пленки. По своим характеристикам сводит на нет восприимчивость к ультрафиолетовому излучению. Навес, расположенный над дверью из поликарбоната, достойно защитит загородную местность от негативного воздействия солнечных лучей.

Навесы из поликарбоната для дачи собирают из листов, и они бывают тонкими и толстыми.

— тонкий лист по своим характеристикам должен быть с «неглубокой» обрешеткой, чтобы при эксплуатации не деформировался, тогда, например, козырек над крыльцом из поликарбоната не покоробится;

— толстый лист — не очень гибкий, но в финансовом отношении намного дороже тонкого листа.

Но если все же учесть толстую толщину поликарбоната под навесом, то окажется, что он один из самых надежных. Подводя итог вышесказанному, можно сделать вывод: навес над крыльцом из поликарбоната по своим характеристикам наиболее практичный. На фото ниже представлены практичные навесы из поликарбоната.

Металлический профиль

Навес из металлического профиля или иначе — навес из профнастила, также относится к материалам, широко применяемым на практике владельцами дачных участков.

Металлический профиль обладает отличной огнестойкостью. Если сравнивать с плиткой, то наряду с ней он обладает высокой огнеупорностью. Когда возникает открытый огонь, он не загорается. Это идеальный, экологичный и бюджетный материал для навеса во дворе частного дома. Служит более 10 лет.

Приступив к возведению навеса, нужно ориентироваться на два момента — форму металлического профиля и то, как он будет располагаться.

Древесина

Деревянный навес прочный. Но есть один недостаток — древесина «болеет» и часто поражается синей плесенью. Поэтому необходимо вовремя проводить профилактические мероприятия и обрабатывать такой навес. Можно приобрести устойчивую к гниению породу дерева, но такая покупка обойдется недешево.

Деревянный лучше всего использовать, установив его как козырек над входной дверью. Навес для машины из дерева практически не устанавливается, потому что конструкция массивная. Еще один недостаток — бревна нужно закопать в землю. Поэтому такую ​​постройку можно увидеть только в таком дизайне, когда общий стиль построек — как единое целое.

Металлочерепица

Заготовка металлическая, штампованная, оцинкованная, с полимерным покрытием. Эти легкие навесы прочны и эстетичны. У вас получится навес в виде домика, который примыкает к постройке, его стойки удерживают всю конструкцию.

Плюсы:

— прочный;

— простота установки;

— огнестойкий.

Минусы:

— сильно шумит во время дождя;

— защитный слой легко повредить;

— при небольшом уклоне может быть плохое таяние снега.

Ткани тентовые

Навес от тента нашел широкое применение среди дачников, в силу своей экологичности. Это «большой» навес, поэтому он может закрывать желаемую площадь участка. Он компактен в переноске и прост в сборке, а также имеет небольшой вес. Такими тканями также покрываются навесы «разборного» типа.

Тент, хорошо пропускающий свет и воздух. Под ним удобно находиться. Это не пылеуловитель, так как оседающая на нем пыль легко смывается водой из шланга или дождя.

Также установка навесов из навеса может производиться складыванием материала в несколько слоев. Такая необходимость нужна в тех регионах, где бушуют порывистые ветры. Если установить его как навес для дачи, то достаточно как можно чаще соединять в ненадежных местах с помощью крепежа, называемого «пластиковая клипса», чтобы избежать «перекоса» навеса.

Чертежи навесов из поликарбоната своими руками

Чтобы изготовление, сборка и установка конструкции осуществлялась без каких-либо неожиданных сложностей, следует разработать своими руками чертеж навеса из поликарбоната. Это позволит правильно подготовить все элементы каркаса и избежать возможного перерасхода материалов. Эскизы будущей постройки должны учитывать конструктивные особенности выбранной формы навеса. Если есть возможность, то параметры примыкающего сооружения выбирают такими, чтобы при нарезке труб и раскрое пластика оставалось как можно меньше отходов.

Популярные статьи  Какой выбрать реноватор: рейтинг лучших моделей в 2021 году

Чертеж каркаса для навеса арочной формы

Если выбрана арочная конструкция, каркас которой выполняется из профильной трубы, необходимо наличие специального оборудования для изгиба труб. Такой инструмент имеется под рукой не у каждого, но, даже при наличии трубогиба, довольно сложно придать материалу правильный по форме изгиб.

Раскрой поликарбоната для полукруглой конструкции также сопряжен с некоторыми сложностями. Поэтому для работы, выполняемой самостоятельно, рекомендуется остановить выбор на односкатном навесе из поликарбоната. Для каркаса данной конструкции гораздо легче рассчитать количество профильной трубы и вырезать необходимые по размеру листы поликарбоната.

3D-проект навеса с крышей из поликарбоната

Современное решение навеса, пристроенного к стене дома

При покрытии кровли поликарбонатом следует учитывать особенности монтажа этого материала:

  • типовые панели поликарбоната выпускаются длиной 6 или 12 м и шириной 2,1 м. Ориентируясь по этим параметрам, рассчитывают габариты сооружения, что позволяет получить как можно меньше отходов;
  • соединение панелей между собой осуществляют с помощью торцевых профилей (длина их 6 м), которые можно подобрать в цвет поликарбоната. Они надежно крепятся и не требуют дополнительной фиксации;

Чертеж навеса с крышей из поликарбоната

  • длина торцевого профиля, закрывающего конечный срез, составляет 2,1 м;
  • для покрытия полукруглых кровель лист поликарбоната располагают таким образом, чтобы изгиб был в поперечном направлении воздушных каналов;
  • расположение листов сотового поликарбоната должно быть таким, чтобы обеспечивать беспрепятственный вывод конденсата из внутренних каналов. В противном случае соты внутри пластика заплесневеют, что повлияет на светопропускные качества;

Навес с односкатной крышей является самым простым вариантом для строительства своими руками

в скатных конструкциях навесов верхний торец ячеистого поликарбоната закрывается сплошной самоклеящейся лентой во избежания попадания влаги, пыли, насекомых. Нижний торец обрабатывается перфорированной лентой, что дает возможность влаге выводиться наружу. В арочных навесах в обоих торцах используется лента с микроперфорацией;

Чертеж каркаса для навеса с односкатной крышей

  • монтажные отверстия создаются незначительно большим диаметром, что позволит поликарбонату свободно расширяться или сжиматься в зависимости от температурного воздействия. Не следует делать отверстия слишком большими;
  • при монтаже панелей используют саморезы с термошайбами, которые подбираются в цвет поликарбоната.

Пример чертежа навеса из поликарбоната

Проектом также предусматривается толщина поликарбоната, соответствующая выбранной конструкции:

  • навесы внушительных размеров с наклонной формой — листы толщиной 10 мм;
  • арочные и полукруглые навесы — подойдет панель в 8 мм;

Навес, примыкающий к стене дома, с покрытием из поликарбоната

для примыкающих навесов односкатной конструкции с пологим уклоном выбирают поликарбонат с толщиной листа 16 мм, способный выдерживать возможную снеговую нагрузку в зимний период.

Все эти нюансы следует брать в расчет до монтажа навеса из поликарбоната к частному дому своими руками. Фото выполненных самостоятельно конструкций послужит примером для изготовления своего уникального сооружения.

Схема устройства навеса, примыкающего к частному дому

Крыша

Навесы во дворе частного дома: фото легких и изящных конструкций

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Навесы во дворе частного дома: фото легких и изящных конструкцийВиды ферм для навесовНавесы во дворе частного дома: фото легких и изящных конструкцийГотовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Навесы во дворе частного дома: фото легких и изящных конструкций

Стропильная система

Навесы во дворе частного дома: фото легких и изящных конструкций

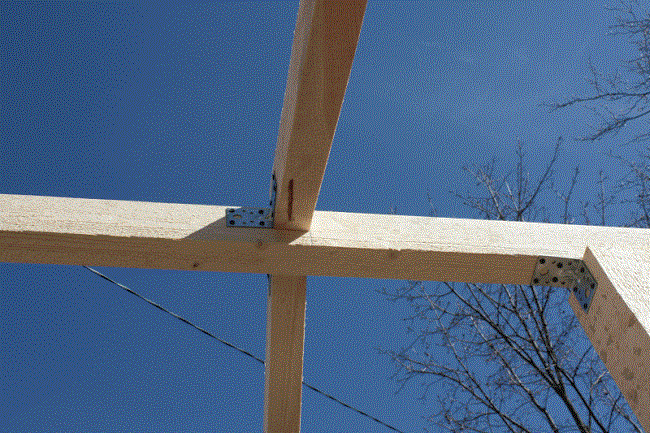

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Навесы во дворе частного дома: фото легких и изящных конструкцийПрофильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

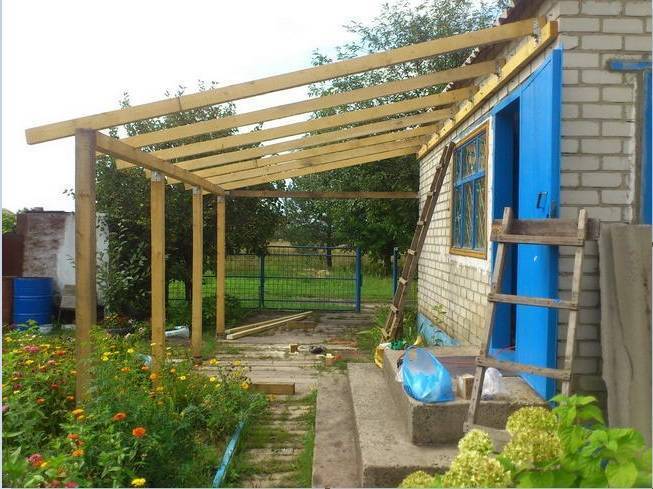

Крыша с деревянными стропилами

Навесы во дворе частного дома: фото легких и изящных конструкций

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Навесы во дворе частного дома: фото легких и изящных конструкций

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Навесы во дворе частного дома: фото легких и изящных конструкций

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Навесы во дворе частного дома: фото легких и изящных конструкций

Навесы во дворе частного дома: фото легких и изящных конструкций

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Навесы во дворе частного дома: фото легких и изящных конструкцийПравильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели?
Из профилей и поликарбоната 55.56%

Из дерева 44.44%

Никакой 0%
Проголосовало: 63

dizlandshafta

Полезно7Бесполезно

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
