Мангал-коптильня из кирпича своими руками: пошаговая инструкция

Разберем полностью весь процесс от подготовки котлована и до отделочных работ пошагово, чтобы удобнее было охватить весь спектр работ и по очереди все сделать, чтобы ничего не пропустить. Мы будем использовать минимально допустимое количество усилений верха и армирование низа, постараемся не расходовать лишнее.

ШАГ 1: выкапываем котлован. К сожалению, нельзя сразу сказать, какой глубины он будет. Если глина в самом верху – достаточно будет и 30 сантиметров. Если нет – до 60 см, но надо рассчитывать на худшее всегда. Можно вырыть ленточный фундамент, можно сделать платформой, на ваш выбор. Если это будет платформа, низ ямы устилаем щебнем (5 см) и песком (10 см).

ШАГ 2: опалубка и заливка. Здесь все просто, но очень скучно. Нужно с помощью ОСБ плит или досок подготовить каркас для фундамента и сделать опалубку на пару сантиметров выше земли, вроде как цоколь организовать. Если нет желания работать с деревом, можно сделать опалубку пленкой. Делаем вязку арматуры, вертикали по углам и горизонтальные прутики через каждые 15-20 сантиметров. Далее все заливаем цементной смесью стандартной строительной пропорции 3:1, можно со щебнем комбинировать 50/50. На цементе можно сэкономить, хватит и М 300. Здесь надо не так прочность даже, как масса. Оставляем на 2 недели.

ШАГ 3: гидроизоляция. После того как фундамент подсохнет, надо его изолировать. Конечно, актуальность этого действия под сомнением, особенно если мангал будет крытым, тем не менее, выполним его (2 листа рубероида обойдутся недорого). Достаточно смазать битумом основание фундамента и положить лист битума сверху. Лучше будет сделать напуски на бока бетона, чтобы сделать садовую печь-мангал из кирпича своими руками без ущерба для качества конструкции. Для лучшей адгезии надо подогреть битум грелкой.

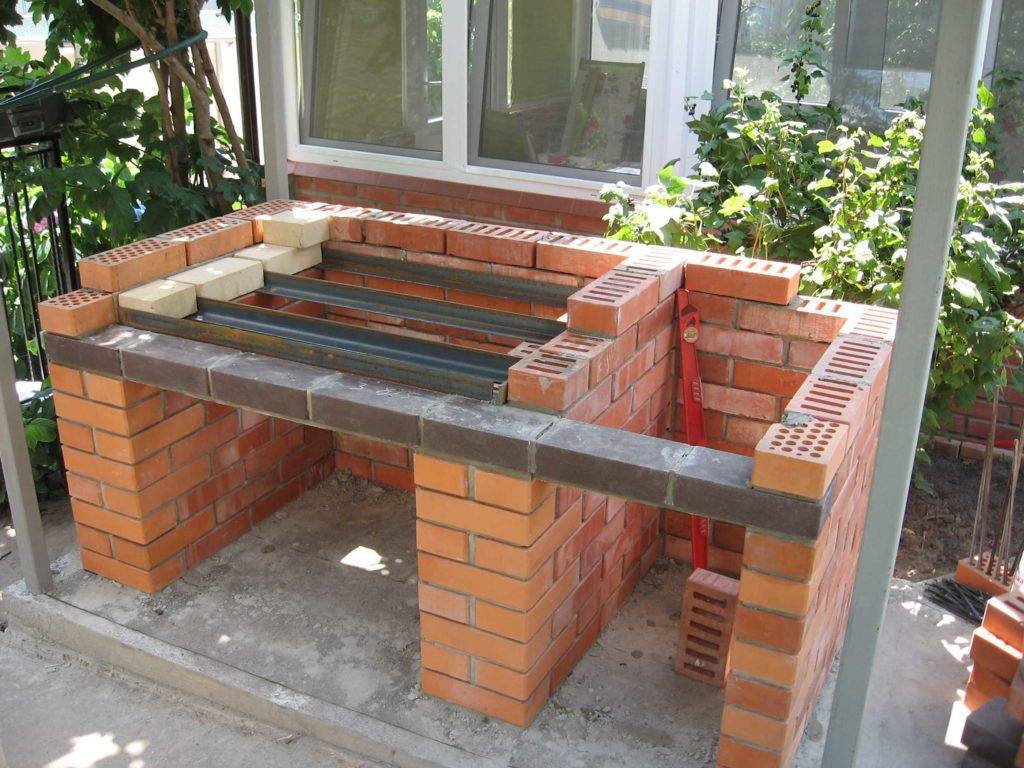

ШАГ 4: опора. Первые ряды мангала выкладываются из прочного полноразмерного кирпича без пустотелостей. Стандартная схема кладки мангала – буквой «Ш». Можно сделать кирпичное сооружение на 3 секции даже, где третья будет под мойку или небольшой «склад». Пожалуй, так и сделаем, чтобы все было в порядке и места хватило под все. Способ кладки стандартный: первый ряд со смещением на полкирпича, раствор обычный кладочный 1:3.

ШАГ 5: шамотный кирпич. После первых 5 рядов нужно уже использовать огнестойкий кирпич при строительстве мангала. Температуры будут очень высокими, поэтому даже кирпичи основания могут испытать экстремальные условия. После завершения 7-8 ряда нужно укладывать металлический лист, который будет отделять место для дров и технические отсеки от жаровни. Металл надо использовать не тоньше 3 мм, либо устелить весь низ топки огнеупорными кирпичами в 2 слоя.

ШАГ 6: топка и верх. Топка получится у нас немного тоньше основания мангала – это нормально при использовании шамотного кирпича, к тому же, 60-70 сантиметров – именно то, что нам надо. Как раз подойдет под все шампура, которые будут использоваться. Можно сильно не заморачиваться с кладкой и просто потом сделать ниши под шампуры или вмонтировать металлический ящик специально по размерам. Мангал можно обложить натуральным камнем или керамическим декором – теперь все готово!

Теперь вроде рассмотрели, как выложить мангал из кирпича своими руками, нужно только дать ему отвердеть на протяжении 2 недель и можно смело использовать его по назначению. Желательно сделать над ним навес или просто накрыть, чтобы ливни не смогли размыть кладку, пока цемент еще не схватился как надо.

Процесс строительства простого мангала из кирпича своими руками занимает где-то 2-3 дня в общей сложности, если нет подвода воды, света, коммуникаций, установки ливневок и других принадлежностей. В любом случае работы оправданы, поскольку стоимость работы строителей будет слишком велика и лучше потратить несколько дней, сэкономив огромную сумму денег.

Варианты простых мангалов

Костер и ветки

Самый простой способ пожарить мясо или овощи – развести костер и над ним соорудить необходимую конструкцию. В зависимости от местонахождения пикника и наличия сподручных средств существует два способа изготовления своими руками.

Если вы находитесь в лесу, парке, то без труда найдете крепкие, прямые ветки, а в бардачке у каждого автомобилиста есть складной ножик. Веточки заготавливают желательно из ивы: тонкие – для шампуров и толстые – для ножек и перекладин.

Для основания берут материал толщиной более 2 см, ветки диаметром в 1 см или чуть меньше – шампура.

  • Высота ножек планируется около 35-40 см, смотрите относительно разводимого костра. Также стоит понимать, что дерево, даже свежее и сырое может воспламенится, поэтому расстояния от очага до стоек выдерживают не менее 13-17 см.
  • Сверху на стойки закрепляют горизонтальный ряд, образуя поперечные перекладины. Подвязать их можно нитками, корой дерева.
  • Если нет возможности подобного соединения, то используют клин. Для этого в стойках большого диаметра делают расщелину, куда втыкают параллельно земле и друг другу ветки меньшего объема. При таком варианте – уже нет необходимости обносить все 4 стороны, достаточно двух основных.

Пивные банки

Находясь на природе, без машины, в компаниях принято брать алкоголь. И всегда найдется несколько уже пустых пивных банок до того, как приступили к приготовлению шашлыка. Именно, они и могут послужить столбами для будущего мангала.

По периметру их прокалывают заостренными заранее ветками, образуя тем самым квадрат или прямоугольник. На последний уже кладутся импровизированные шампура и готовится ароматная еда.

Простой мангал из кирпича

Дачный пикник имеет свои преимущества, так как дает больше вариантов строительства жаровни. Излюбленный метод особенно начинающих садоводов – это мангал из кирпичей. Его сооружают, как временный объект или уже добротном на постоянном месте.

1. Быстрый вариант

Кирпичи складываются двумя рядами, параллельно друг другу. Как правило, для оптимальной высоты размещения шампуров хватает 4-6 штук. Для обеспечения безопасности, многие дачники сооружаются импровизированный мангал по периметру кострища со всех четырех сторон.

2. Основательный

Если предыдущая конструкция кажется совсем не надежной, то кирпичи сажают на раствор. В этом случае есть возможность сэкономить материал. Так как цемент схватывается быстро, то кирпичи устанавливают уже торцов друг на друга, тем самым набирая высоту меньшим количеством.

Газобетонные блоки

Строительство мангала из газобетонных блоков аналогично возведению из кирпича. Также просто и быстро поднимается конструкция в высоту и осуществляется приготовление.

Есть умельцы. Которые обкладывают блоками конструкцию с плитой. Вариант малоэффективный и сложный в исполнении.

На бочке

У какого дачника нет бочки на участке. В нее собирают воду для полива, подставляют под водостоки, разводят удобрения и прочее. Но что делать, если старая железная емкость уже в ржавчине и не пригодна для целевого использования? Ответ очевиден – сделайте мангал.

  • Для удобства бочку можно разрезать наполовину, чтобы использовать меньший огонь, или оставить такой же высоты для комфортного приготовления мяса стоя.
  • Будущий мангал прикапывают в землю для большей жесткости, а внутрь засыпают дерево, остатки растений и прочее.
  • Когда все прогорит и останется небольшой огонек – ставят шампура и начинают готовить. Жар идет вверх, целенаправленно. Из-за особенностей нагрева, еда готовится быстрее. Поэтому чаще поворачивайте решетку или шампура и следите за часами.
  • При прогорании бочки – ее либо подрезают до крепкого, неизменного места, либо оставляют как есть, но следят, чтобы пламя не поднималось выше прогалин.

Второй вариант изготовления конструкции из бочки – это вырыть яму соразмерную с габаритами емкости и опустить ее туда.

Тем самым получится готовый конструктив, который не отдает тепло и не обрушается. Аналогичным образом сверху кладутся шампура.

Бревна, камни

Как на даче, так и в лесу найдутся большие бревна и не менее большие камни. Из камней делается своеобразный круг, тем самым ограничивая пространство огню, а бревна дополнительно располагают по двум сторонам, чтобы размещать на них шампура.

Популярные статьи  Светильники в ванную комнату на потолок: виды, принципы размещения, нюансы монтажа

Зачастую столкнувшись с проблемой: срочно сделать мангал, люди не используют вышеперечисленные способы в чистом виде. Как правило происходит микс из того, что есть под рукой. Так камнями обкладывают костер и при изготовлении конструкции из веток и других горючих материалов. А вместо живого костра приспосабливают вариант с плитой.

Какие существуют виды мангалов?

Существует большое количество интересных и оригинальных проектов, по которым можно создать мангал из металла своими руками. Общим для всех конструкций является прямоугольный корпус, в который загружаются угли или дрова. Для улучшения горения топлива в бортиках делаются отверстия диаметром 10 мм. Изделия бывают простые и сложные, в стиле минимализма или с элементами украшения. При изготовлении могут использоваться стальные профили, старая бытовая и автомобильная техника.

Конструкции мангалов подразделяются на такие виды:

  • стационарные;
  • разборные;
  • складные (переносные).

У каждой модели имеются свои особенности, достоинства и недостатки

Принимая решение о выборе вида изделия, нужно принять во внимание ряд нюансов относительно своих возможностей, способностей и планов на эксплуатацию изделия

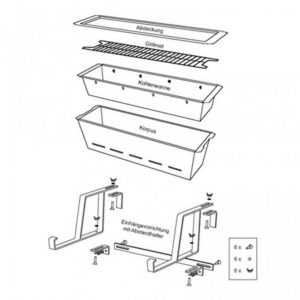

Разборный

Особенность разборного мангала состоит в том, что он выносится во двор и используется по назначению по мере необходимости. Элементы конструкции соединяются с помощью болтов, гаек и шарниров. Ножки для очага изготавливаются в складном или раздвижном варианте. Изделия популярны благодаря возможности быстрого приведения в рабочее состояние и демонтажа сразу после остывания. Тяжелые изделия могут оснащаться колесами для удобства передвижения по территории двора. В сложенном виде изделие легко помещается в сумку и багажник автомобиля.

Обычный переносной

Переносной мини мангал представляет собой небольшой стальной кейс, в который упакованы аксессуары для приготовления шашлыка и крепежные детали. При этом, кейс является жаровней с откидными бортиками на петлях. По углам бортики соединяются спицами. Ножки съемные, изготавливаются из профильных труб или уголков, заострены внизу для удобства крепления в грунте.

Стационарный

Стационарные сооружения представляют собой тяжелые монолитные конструкции, для которых обустраивается отдельный фундамент. Красивый мангал устанавливается на видном месте, к нему прокладывается отдельная дорожка.

Существуют такие модификации стационарных очагов:

  1. Цельнометаллические. Состоят из минимального количества опций, необходимых для приготовления шашлыка или барбекю. Могут украшаться элементами художественной ковки.
  2. Вмурованные. Жаровня вставляется основание из шамотного кирпича или брусчатки. Оборудуется разделочным столом и полками для хранения дров и инвентаря.
  3. Художественные. Оригинальные и красивые мангалы делают в виде автомобильного капота, паровоза, корабля или крупного животного. Для защиты от погодных условий оборудуются вытяжками и навесами.

Мангалы из металла с навесом

Если сделать мангал с собственной крышей, то готовить вкусные блюда на углях можно будет при любых походных условиях. Осадки не будут досаждать повару, а угли не зальет водой.

Существуют такие варианты обустройства навесов:

  1. С совмещенными опорами. Очаг приваривается к вертикальным стойкам, являясь с ними единым целым. Недостатком такого решения является то, что боковые стойки будут нагреваться, их нельзя использовать для хранения аксессуаров.
  2. С отдельными опорами. Стойки вкапываются и заливаются бетоном при обустройстве фундамента. Сверху делается обвязка, на которую укладывается кровельный материал. Стойки можно оборудовать полками для размещения столовых приборов и посуды.

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

  • Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
  • Каким будет сооружаться изделие: стационарным или разборным.
  • Основной материал для изготовления: метал или кирпич.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

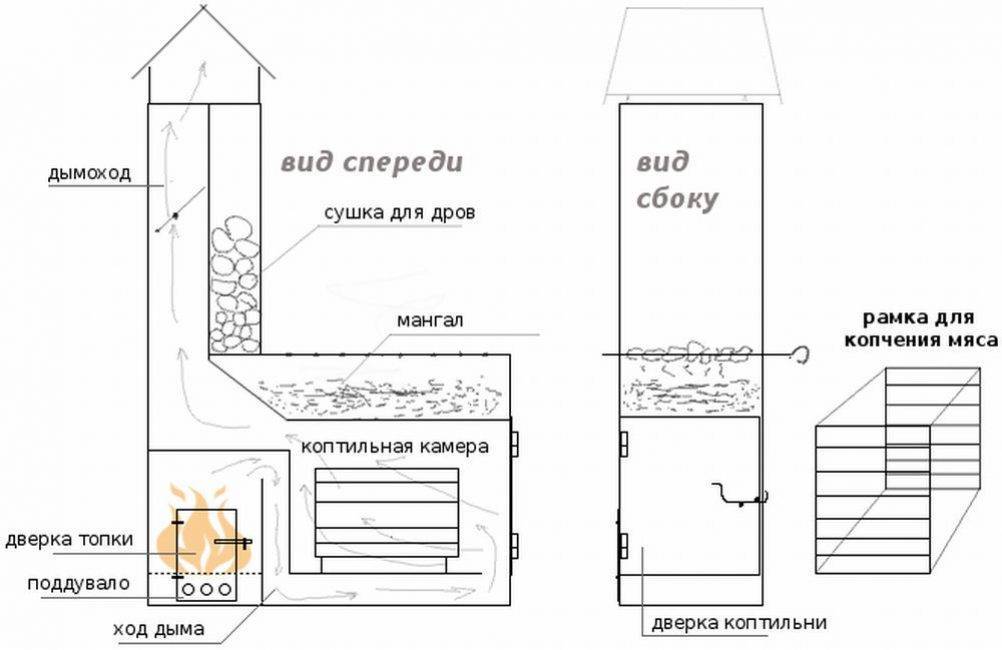

Мангал-коптильня

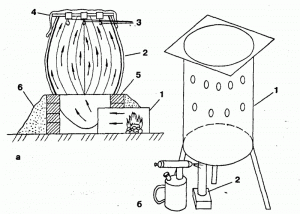

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

  • Соорудить ее раздвижную из двух половинок.
  • Сделать с одной половинки. В таком случае она будет откидная.
  • Съёмную.
  • Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Отделка и навес

Чтобы постройка прослужила как можно дольше, необходимо соорудить навес.

Он может быть:

  • общим и накрывать всю зону отдыха;
  • находиться непосредственно над мангалом.

Для этого под столбы навеса делаются бетонные основания или закрепляются к цоколю. Опоры могут быть металлические или деревянные. В последнем случае по правилам пожарной безопасности они обязаны отстоять от сооружения не менее чем на 16 см и обработаны специальными антисептиками.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Крыша для навеса выполняется абсолютно из любого материала. Но если она будет сочетаться с кровлей дома и иными хозяйственными постройками, то мангал из кирпича гармонично впишется в общий ландшафт.

Сооружение можно оставить в том виде, какое оно есть, лишь слегка пройдя шлифовальной машиной. Можно покрыть специальными красками для кирпичных печей. Интересно смотрится отделка из декоративного камня. Также можно использовать специальную штукатурку.

Еще использовать различные элементы декора не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.п.

Посмотрите следующее видео, где наглядно показан процесс постройки мангала из кирпича.

Достоинства и недостатки

Достоинства:

  • прочность, надежность;
  • удобство готовки пищи;
  • кирпич не так сильно нагревается, как металлические конструкции, что делает его безопасным для пользователей;
  • возможность расширить конструкцию, пристраивая дополнительные отделения;
  • привлекательный, солидный внешний вид.

Недостатки:

  • кирпичный мангал — стационарное сооружение, которое нельзя перенести на другое место;
  • необходимо обеспечить допустимые расстояния от построек, заборов, дорог и прочих элементов благоустройства участка (как своих, так и соседских);
  • для крупных построек надо делать фундамент, хоть и небольшой.

Устройство мангала

Вкусовые качества шашлыка во многом зависят от конструктивных особенностей мангала. К ним относится материал для изготовления и размеры изделия.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Ширина мангала для шампуров обычно составляет 40 см, поскольку длина их рабочей поверхности 35 см. Длину мангала определяют в соответствии с планируемой загрузкой мангала из расчета 10 см на один шампур.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Глубина определяется типом топлива. Для древесного угля она составит 20 см, для дров потребуется не менее 25 см. Высота зависит от индивидуальных особенностей и колеблется в диапазоне от 80 до 125 см. Конструкция должна быть устойчивой.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Для продления срока эксплуатации рекомендуется использовать для мангала толстую листовую сталь, чугун или кирпич.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Лучшие мангалы получаются в результате грамотного подхода к проектированию и обустройству конструкции с учетом всех действующих норм и индивидуальных предпочтений.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Правила эксплуатации

При эксплуатации мангалом стоит учитывать основным правила безопасности. Так как при неаккуратном обращении с ним, люди могут получить серьезные травмы и ожоги:

  • всегда следите, чтобы рядом с огнем не располагались легковоспламеняющиеся вещества;
  • при розжиге костра запрещается добавлять специальные покупные средства для розжига непосредственно в открытый костер;
  • не стоит слишком близко подпускать к грилю домашних питомцев и маленьких детей.
Популярные статьи  Плитка для ванной комнаты: дизайн, фото и рекомендации по выбору

Для того чтобы продлить срок эксплуатации уличного мангала, за ним необходимо правильно ухаживать:

  • регулярно чистить печь после готовки. Для этого используются специальные покупные инструменты: кочерга, совок и щетки или же специальный пылесос;
  • особую роль необходимо уделять решетке, так как на ней скапливается жир в процессе частой готовки. Чистить ее рекомендуется каждый раз после эксплуатации мангала.

В заключение стоит отметить, что мангальная зона из кирпича станет прекрасным местом для отдыха на природе в кругу родных и близких друзей. Даже для строительства самого сложного типа уличного стационарного мангала, необходимо иметь только желание. Все остальное можно узнать из пошаговой инструкции в интернете, от опытных строителей, друзей.

Кирпичный мангал своими руками

Подготовка с обустройству мангала из кирпича включает в себя проектирование, выбор места, расчет количества необходимых материалов.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

В качестве основания для кирпичной конструкции необходимо сделать фундамент. Это поможет продлить срок службы сооружения.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Площадку надо выровнять. Глубина фундамента зависит от размеров мангала. В среднем рекомендуется выбрать грунт на глубину около 30 см.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Дно котлована утрамбовывают, для заливки применяют песчано-цементную смесь в соотношении 3:1.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

После заливки основания надо выполнить гидроизоляцию. Для этого фундамент накрывают листом рубероида.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Общие технические требования

Высота стенки мангала должна быть примерно 13-15 см. Это оптимальный вариант. При большей высоте короба значительно увеличится расход топлива. Низкие стенки приведут к сгоранию мяса.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Ширина короба зависит от длинны шампуров и рассчитывается с вычетом от нее 8-10 см. Длина мангала зависит от планируемого количества шампуров при одновременной раскладке и вычисляется с расчетом расстояния 8 см между ними.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Общая высота изделия определяется индивидуально.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Толщина металлического листа для изготовления короба зависит от выбора модели. Для стационарных вариантов рекомендуется использовать лист толщиной от 3 мм. Переносной мангал предполагает лист толщиной 2 мм для удобства перемещения.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Мангал из кирпича: интересные дизайнерские решения и технологии изготовленияМангал из кирпича: интересные дизайнерские решения и технологии изготовленияМангал из кирпича: интересные дизайнерские решения и технологии изготовленияМангал из кирпича: интересные дизайнерские решения и технологии изготовленияМангал из кирпича: интересные дизайнерские решения и технологии изготовленияМангал из кирпича: интересные дизайнерские решения и технологии изготовленияМангал из кирпича: интересные дизайнерские решения и технологии изготовленияМангал из кирпича: интересные дизайнерские решения и технологии изготовленияМангал из кирпича: интересные дизайнерские решения и технологии изготовления

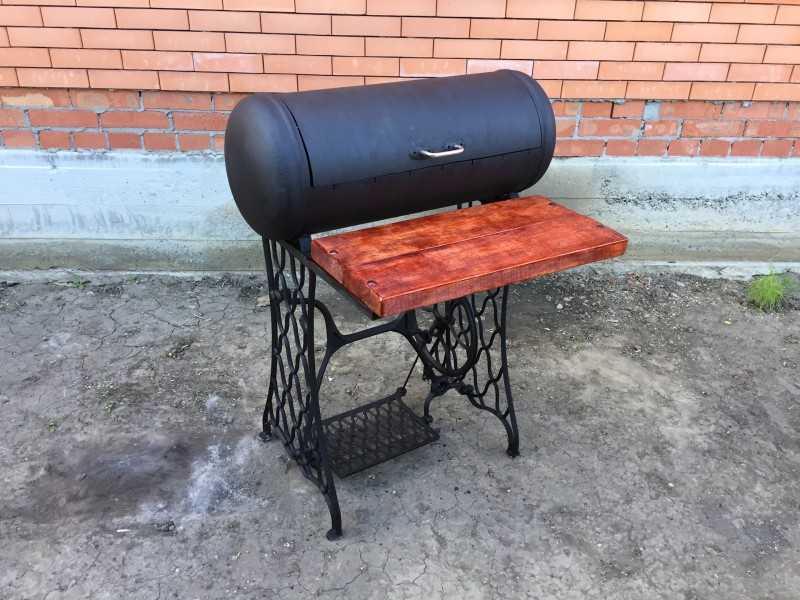

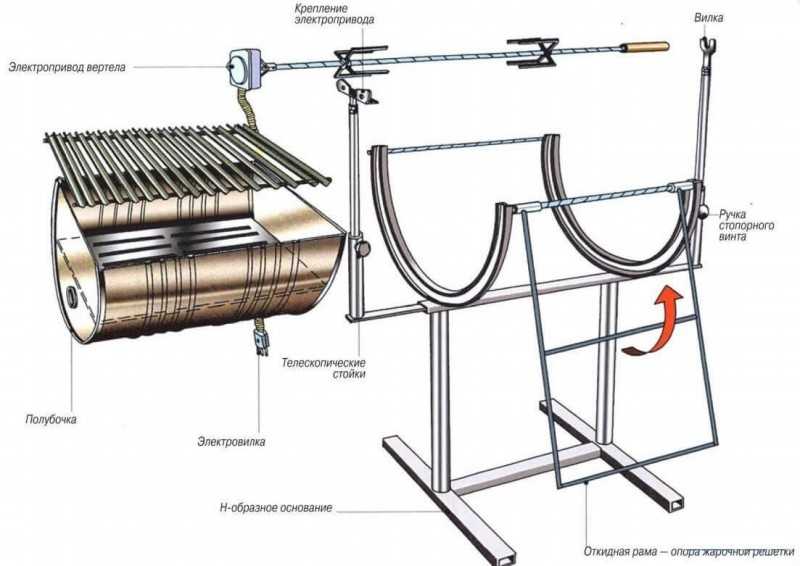

Мангал из бочки (трубы, баллона)

Самостоятельно изготовить металлический мангал можно, взяв за основу готовое изделие: бочку, газовый баллон или трубу.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

При работе с готовой основой можно сэкономить время и расходы на материалы.

  • Самый простой мангал из металлической бочки можно сделать, если вырезать из стенки основы крышку.
  • Опорные ножки изготавливают из уголка или толстого прута.
  • Внутри бочки приваривают на стенки металлический профиль для фиксации шампуров или решетки.
  • К крышке надо приделать ручку.
  • Конструкцию можно дополнить трубой для выхода дыма.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Проявив творческий подход, можно сделать из старого газового баллона или обрезка трубы металлический мангал оригинальной формы. Изготовить его можно в виде акулы, подводной лодки или авиационной бомбы. Интересное фото самодельного мангала для выполнения чертежа можно найти в интернете.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Старый газовый баллон перед началом работы надо выжечь для удаления газового конденсата.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

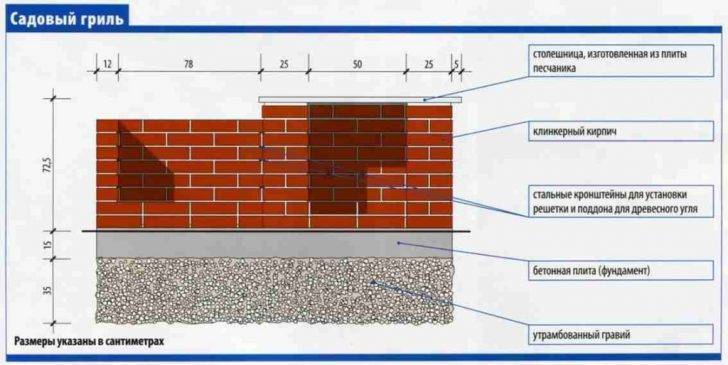

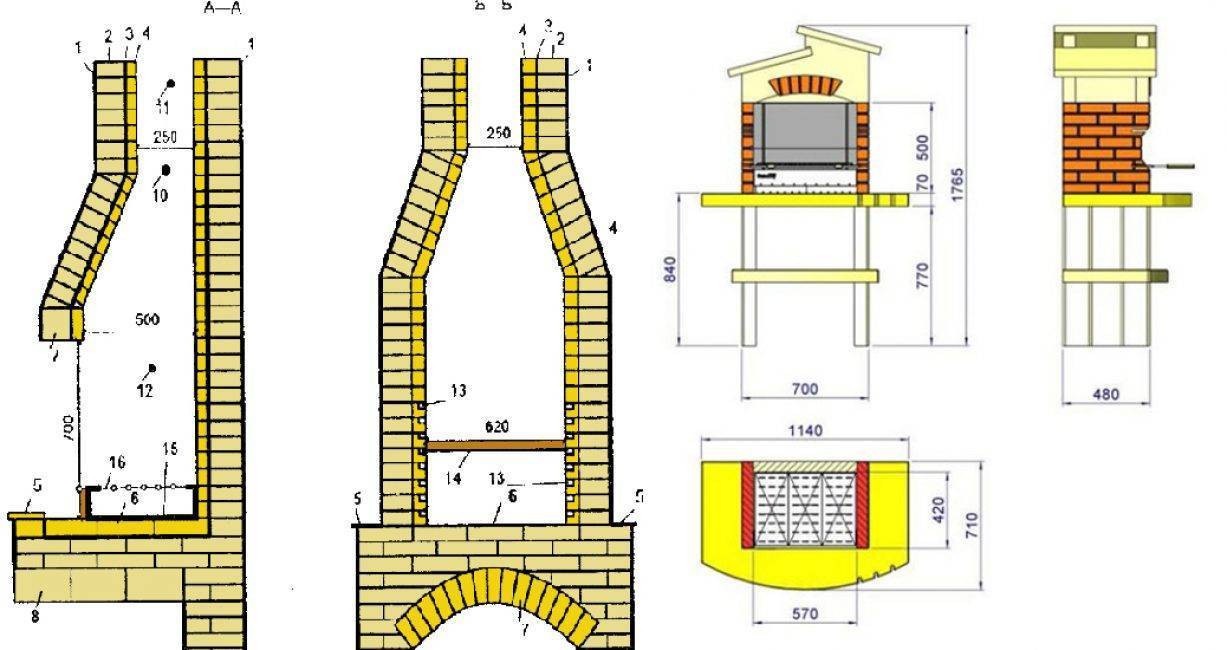

Чертежи

Если вы не изучите чертежи построения мангала из кирпича, то процесс его постройки будет более проблематичным и сложным. На готовых схемах детально расписываются все параметры будущего изделия:

  • высота;
  • ширина;
  • общая площадь, которую он будет занимать.

Для новичков построение мангала по чертежам намного легче, поскольку они показывают все содержащие в нем элементы.

Есть такие случаи, когда люди хотят построить летний комплекс, в основу которого будет входить мангал. Они состоят из столешницы, места для хранения дров, топки и других элементов, которые могут быть полезны при приготовлении еды.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Составьте пошаговый чертеж

Если в мастера уже имеется опыт в этом деле, то он может самостоятельно разработать чертеж на основе уже существующих. В таком случае схема будет уникальная. Она станет украшениям дачного участка или загородного комплекса.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Тщательно продумайте план

Но существуют общие инструкции, которых нужно придерживаться с той целью, чтобы в результате получить качественный продукт. Пошаговые инструкции полезны тем, что они помогают построить процесс работы правильно

В этом деле очень важно делать все поочередно и вовремя

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Как своими руками сделать большие цветы из гофрированной бумаги с конфетами. Пошаговый мастер-класс + 75 ФОТО роскошных букетов

Выбор кирпича

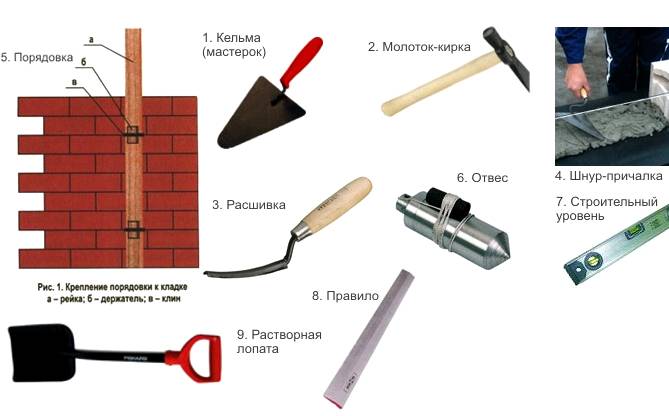

Перед тем, как сделать мангал из кирпича своими руками, нужно запастись необходимыми материалами. Для кладки простейшей конструкции можно использовать обычный керамический кирпич. Температура на поверхности топки редко поднимается до критической высоты, поскольку воздух поступает постоянно и, перемешиваясь с нагретыми газами, охлаждает стенки.

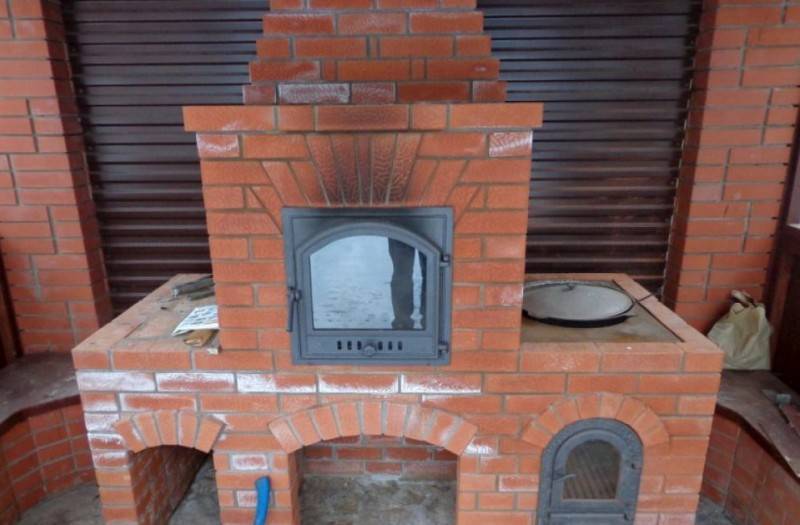

Другое дело — массивный мангал с дымоходом и печью. В этом случае для кладки топочной камеры, внутренних стенок и дымосборника используется огнеупорный шамотный кирпич ША-8, Лоде и других марок. Они обладают жаростойкостью, выдерживают высокие температуры, хорошо сохраняют тепло и при этом не трескаются.

Применять нежаростойкие материалы для высокотемпературных зон не рекомендуется. Такие конструкции перегреваются и быстро разрушаются.

Наружная облицовка находится в более щадящих условиях, поэтому выполняется из обычного керамического кирпича, пустотелого или щелевого, кирпича ручной формовки. Чтобы горячая кирпичная кладка не соприкасался с внешним холодным слоем, между ними прокладывается изоляция из базальтового картона. Этот материал вырабатывается из каменного волокна и не боится высоких температур. Обладая низкой теплопроводностью, он надежно защищает облицовку от перегрева.

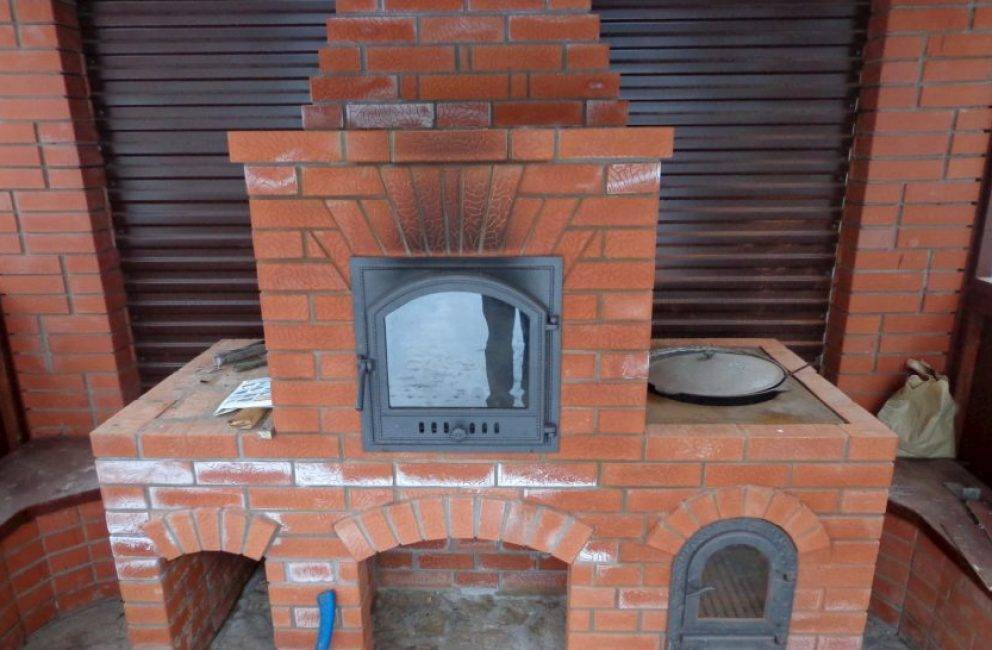

Мангальные комплексы из кирпича

Шашлычный комплекс в 300 кирпичей (мангал)

с печкой и мойкой

А это настоящий шашлычный комплекс из кирпича — очень эпичный мангал получился у автора этих фото. Как видите из фото, справа находиться печь с плитой, на которую можно поставить казан, а слева располагается мойка.

Мойка съемная300 кирпичейВ самом мангале кирпиче на глинеПлитка — керамогранит на клей 3000. Комментарий автора: «Два года без навеса, полёт ормальный.»

Угловой мангал из кирпича в беседку + печь + плита под казан

Бюджет: От 150 + материал = примерно 200

Кирпич Витебский печной одинарный М-200Кирпича ушло 650-800 шт.Раствор: шамотная глина, сеяный песок, и иногда чуть цемента,

Проект деревянной беседки с мангалом из кирпича. + Фото

Это проект деревянной беседки с мангалом из кирпича, которую можно сделать своими руками. Проект делался в программе Google SketchUp 8.

Под каждым столбом бетонная тумба, всего 8 тумб. А под мангалом свой фундамент, две фбс 50/200/50, и сверху ещё 20 см. налито бетона с армированием. Так что нагрузка везде своя.

Характеристики материалов для беседки с мангаломРазмер 6 на 4. Крыша один скат 7*3. Залили 8 тумб под мангал положили две фбски. 25 штук бруса 150*150*6, доска 150*50*6 40шт (стропила) и 60шт пол, доска 150*30*4 65шт обрешетка. Профлист 13 листов 3*1.25. Кирпич: 600 штук (красный сталинский б/у)Мангальная будет отделана диким камнем, а столешница будет мебельная под Белый мраморВнутрь будет железный мангал

Комментарий автора: «Жар держится хорошо и очень долго.»

Беседка будет остеклена от ветра

И ещё полезный комментарий автора: «Заслонка для того чтоб когда дрова прогорят и останется одни угли её закрыть не полностью дабы не угореть и жар максимально сильный был чтоб казан прогревался. Цемент и глина понятия не совместимые. Раствор цемент и песок. А вообще домашние печи делают из смеси песка и глины. По поводу трубы, она точна должна быть выше конька, можно нарастить металлической.»

Проект беседки и процесс её строительство

Фото о мангале

Как вам такой компактный четырехсторонний комплекс???

3 в 1: кирпичный гриль, барбекю, коптильня

Даже с небольшими навыками и минимумом инструментов каждый может построить собственный кирпичный гриль барбекю, было бы только желание.  Если вас устраивают размеры, предложенные автором, следуйте этой инструкции. Плита размером около 115 см в длину и 76 см в глубину. Коптильня высотой 76 см в высоту, шириной 71 см и 76 см в глубину. Это газовый гриль, поэтому нужно рассчитать место для баллона. В постройке гриля нет никаких особых секретов или сложных нюансов, общий порядок вы можете видеть на пошаговых фотографиях. Но если интересно, автор написал довольно подробную пошаговую инструкцию, можете почитать на сайте первоисточника, ссылка находится под галереей.

Популярные статьи  Люстра в спальню: интересные идеи светодизайна и технические рекомендации

Пошаговые фото изготовления:

(чтобы увеличить просто кликните по фото)

Источник фото www.instructables.com/id/Brick-Barbeque/

Как сделать камин-мангал самостоятельно

Сложить печь камин самостоятельно не трудно даже при отсутствии особых навыков.

Заливка фундамента

Возведение массивных кирпичных строений всегда начинается с подготовки основы — фундамента:

  1. Для него выкапывается котлован глубиною 25-50 см по периметру будущего сооружения.
  2. На дно укладывается подушка из гравия и щебня или крупнозернистого песка, все заливается водой и хорошо утрамбовывается.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Следующий этап – установка опалубки:

  1. В собранной конструкции собирают арматурный каркас. Армирующая конструкция может быть сварной или просто стянута нержавеющей проволокой.
  2. В опалубку заливают раствор бетона, хорошо утрамбовывают, чтобы в теле фундамента не осталось воздуха.

Если предполагается, что камин-барбекю будет массивным, то фундамент наливают в два слоя.

Арматурный каркас проводится через все слои. Верхнюю часть основы ровняют при помощи уровня, и оставляют до полного высыхания.

Затем на фундамент ложится гидроизоляция, на которую в дальнейшем укладывается первый ряд кирпичей.

Кладка стен

Первый ряд кирпичей укладывают на рубероид расстеленный на фундаменте. На 7 и 10 рядах вставляют в кладку листы из металла.

Пошаговый порядок кладки:

  1. 1-й ряд ложится строго под прямым углом;
  2. 2-й ряд начинается с половины кирпича, при этом швы первого ряда проходят по центру кирпичей второго ряда;
  3. 3-й ряд начинается с целого кирпича, чередуя ряды, продолжаем до 6-го ряда;
  4. 6-й ряд положит начало над формированием опорного выступа. Кирпичи ложатся поперек, и выступают за основную кладку, создавая многофункциональный кирпичный карниз. Сверху можно будет установить решетку для жарки, а под карнизом хранить дрова;
  5. 7–9-й ряды повторяют первые пять;
  6. 10-й ряд – формируем второй опорный выступ;
  7. 11 и 12-й ряды: перекрываются все ниши, по всему периметру кирпичи выступают наружу на четверть;
  8. по 15-й ряд выкладывается топливник из огнеупорного кирпича;
  9. по 20-й ряд возводятся наружные стены и топка;
  10. с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
  11. все кирпичи 24-го ряда выпускаются наружу на четверть, затем начинается возведение дымохода.

Полезные советы для начинающих

Построить камин-мангал из кирпича своими руками не сложно, если прислушаться к советам опытных печников:

  1. Приступать к кладке стен можно не раньше чем через две недели после заливки фундамента. Необходимо дать время полностью высохнуть и окрепнуть раствору по всей его глубине.
  2. Перед началом возведения сооружения, лучше сложить кирпичи без раствора. Таким образом можно получить общее представление о будущей конструкции.
  3. Каждый следующий ряд лучше сначала выложить без раствора. Таким образом можно определиться с размерами и при необходимости укоротить один или несколько кирпичей.
  4. Тщательно надо проверять уровень кладки, как по горизонтали, так и по вертикали. Пока не проверите ровность ряда, не приступайте к следующему.
  5. Если отделка барбекю не предусматривается, то расшивка швов делается сразу, пока не затвердел раствор.

Мангал из кирпича своими руками: где? из чего?

«Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами»

Жаровня, построенная из кирпича, – это не просто мангал, это более функциональная конструкция, которую можно использовать:

1. Как гриль.

2. Как барбекю.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Мангал из кирпича можно использовать как гриль

Нередко на каменном мангале готовятся и совершенно посторонние блюда или просто разогревается еда. Чтобы возле необычного арт-объекта с удовольствием собирались домочадцы и гости, нужно позаботиться о некоторых аспектах его обустройства и прежде всего, выбрать место.

Где поставить стационарный мангал?

Поскольку сооружение подобного рода относится к типу пожароопасных, то его не стоит размещать около дома и деревянных хозяйственных построек, имеющихся в каждом дворе.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Рекомендуется оборудовать мангал вдали от хозяйственных построек

Рационально строить мангал в непосредственной близости от беседки, где есть условия для комфортных посиделок. Если таковой на участке не имеется, то можно поместить кирпичный мангал под навес. Последний можно сделать такой ширины, чтобы под ним поместились еще и пара столов со стульями.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Мангал под навесом можно использовать в любую погоду

Обязательно благоустройте площадку для отдыха. Рядом с мангалом не стоит разбивать грядки и цветники. Высокая температура от раскаленных камней уничтожит растительность.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Мангал из кирпича с зоной отдыха

Продумайте, как сделать к площадке удобные подходы. По возможности выложите их тротуарной плиткой. Возле места расположения мангала не должны стоять мусорные баки и обустраиваться отхожие места. Учитывайте розу ветров при выборе места под мангал. Если на местности превалируют ветра определенного направления, то нужно расположить трубу дымохода так, чтобы дым не несло в окна соседних домов.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

При установке мангала необходимо учитывать направление ветра

Чем работать?

Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами. Луше всего использовать в работе шамотный кирпич, связующим раствором для которого станет глиняно-песочная смесь. Глину рекомендуют перед использованием замочить. В тех зонах, где кирпичная кладка не будет подвергаться огненным испытаниям, есть смысл заменить термостойкий камень на простой красный кирпич.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Раствор для кладки мангала из кирпича

В обустройстве жаровни понадобятся металлическая решетка и поддон. Оформить же столешницу практичнее всего плиткой.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Решетка для обустройства жаровни

Уличный мангал стационарной конструкции нужно ставить на солидное основание, следовательно, придется заложить фундамент. Подземная часть мангала не обойдется без опалубки, которую можно соорудить из старых досок или кусков фанеры. Для укрепления основания используется арматура. Заливается опалубка цементно-песочной смесью с камнями и щебнем.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Схема постройки мангала из кирпича

Нужны будут такие элементы из металла как:

1. Задвижки.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Задвижка для дымохода мангала

2. Уголки.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Уголки для сборки мангала

3. Решетки.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Решетка для стационарного мангала из кирпича

4. Листовое железо.

Если в проекте предусмотрена рабочая зона мангала, то на столешницу лучше взять натуральный камень, а вот дверцы тумб можно сделать по своему усмотрению деревянными, пластиковыми, стеклянными или железными.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Столешница мангала из натурального камня

Облегчат работу следующие приспособления и инструменты:

1. Уровень.

2. Мастерок.

3. Лопата.

4. Ведра.

5. Дисковая пила.

6. Автоматическая бетономешалка или обычное цинковое корыто.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Необходимый инструмент для строительства мангала из кирпича своими руками

Не поленитесь разработать проект постройки своего мангала или воспользуйтесь уже готовыми предложениями. С ним не только будет проще выполнять работу, но и появится возможность точно рассчитать количество расходных ресурсов. Обязательно закупаете материалы с небольшим запасом. Он лишним не будет.

Мангал из кирпича: интересные дизайнерские решения и технологии изготовления

Проект постройки мангала из кирпича

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
