Установка биде своими руками: правила монтажа и подключения к коммуникациям

Как подобрать?

Какой-либо строго определенной нормы габаритов инсталляционных каркасов не существует. В каждом конкретном случае выбор делается с учетом габаритов и конструктивных особенностей туалетной комнаты. При достаточном свободном пространстве можно задуматься об установке более крупных конструкций, включая даже биде.

При наличии в помещении капитальной стены стоит рассмотреть блочные модели инсталляционных каркасов. Часто требуется оборудовать нестандартное помещение в условиях ограниченного пространства. В таких случаях специалисты рекомендуют изучить размеры угловых конструкций.

Получается, что выбирать короб для последующего монтажа сантехники необходимо с учетом не только личных предпочтений. Речь в данном случае также идет об особенностях установки и подключения всех изделий. Так, к примеру, габариты инсталляции для встроенного унитаза подбирают с учетом расстояния от чаши до стены или предметов мебели. Данная величина должна составлять не менее 60 см, в противном случае использование унитаза будет некомфортным, поскольку ноги будут упираться в упомянутые препятствия.

Стандартные системы подходят для оснащения более просторных помещений. Чаша в таких случаях устанавливается в 18-20 см от короба. А упомянутое выше расстояние рекомендуется выдерживать со всех сторон сантехнического устройства.

Перед покупкой и началом монтажа следует тщательно изучить план туалетной или ванной комнаты. Это позволит выбрать самое удобное и наиболее подходящее место для сантехники и ее габариты

Стоит уделить особое внимание следующим моментам

При стандартном монтаже каркаса возле стен туалетной комнаты можно выбирать как блочные, так и рамные модели. Их размеры подбираются с учетом габаритов сантехники и помещения.
Если требуется установка сантехнической системы в небольшой комнате, на мансарде или же под окном, то следует рассматривать малогабаритные модели. Их высота не должна превышать 85 см.
Для установки сантехники по двум сторонам от короба предназначены инсталляции с соответствующими креплениями (двусторонними) и размерами.
При оборудовании помещений, в которых необходимо установить сразу несколько подвесных унитазов, выбирают специальные инсталляции. Речь идет о линейных конструкциях высотой от 115 см.

Подавляющее большинство каркасов имеют прямоугольную форму. При этом выбирать их следует с учетом соизмеримости параметров самого изделия и ниши. В тех случаях, когда короб оказывается больше, пустоты, как правило, заполняют материалами, имеющими звукоизоляционные свойства.

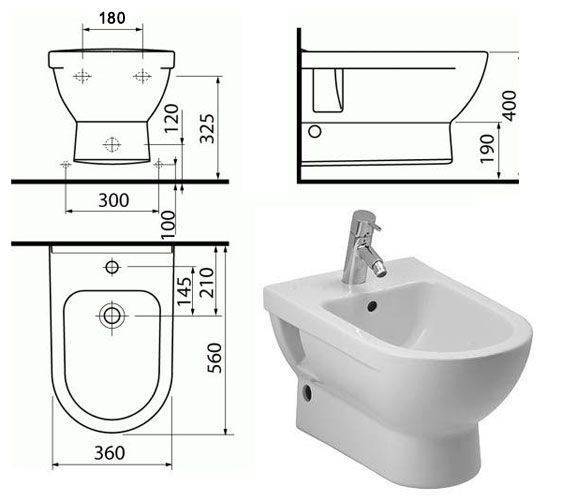

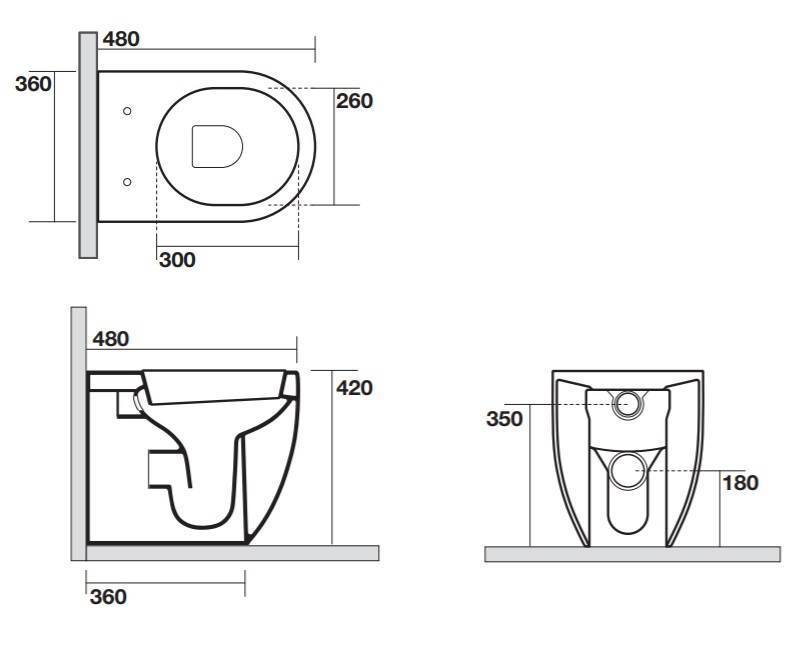

Стандартные габариты встроенных моделей унитазов имеют следующий вид:

высота – от 35 до 45 см;
глубина – от 50 до 60 см;
ширина – от 30 до 40 см.

Невзирая на то, что приведенные параметры являются стандартными, они могут варьироваться.

Следует помнить, что сейчас компании-производители предлагают более чем широкий ассортимент моделей. Речь может идти о специальных детских унитазах, а также изделиях с увеличенными чашами. Помимо этого, выпускается сантехника для людей с ограниченными возможностями и большим весом. Естественно, все эти факторы будут определять выбор инсталляционных конструкций и их габариты.

Помимо всего перечисленного, следует принимать во внимание размеры сливного бачка. В подавляющем большинстве случаев толщина подвесных пластиковых устройств составляет 9,5 см, а их ширина – 0,5 м. Высота таких бачков, как правило, немного больше аналогичных параметров обычных моделей

Данный размер варьируется в пределах от 55 до 60 см

Высота таких бачков, как правило, немного больше аналогичных параметров обычных моделей. Данный размер варьируется в пределах от 55 до 60 см.

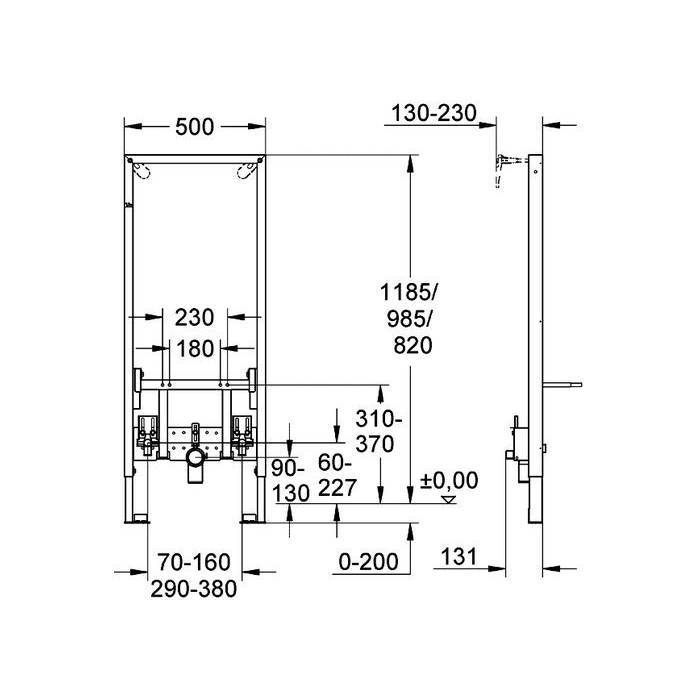

Выбирая каркас для монтажа встроенной сантехники, необходимо помнить о конструктивных особенностях различных типов систем. Так, рамные варианты имеют глубину в пределах 15-30 см (чаще речь идет о минимальном параметре). По высоте подобные модели могут быть от 85 до 140 см, а их предельная ширина – 60 см.

Также необходимо учитывать следующие габариты:

центр канализационной трубы располагается в 22 см от уровня напольного покрытия;
расстояние между монтажными отверстиями составляет от 18 до 23 см.

Минимальные габариты блочных инсталляций, как правило, идентичны аналогичным параметрам рамных конструкций. Их глубина может составлять от 10 до 15 см, а высота – до 1 метра. Также необходимо учитывать возможность раздельного монтажа встроенного бачка и чаши унитаза. Последняя в таких случаях крепится не в нише, а непосредственно к стене.

Подробнее об инсталляции для унитаза смотрите далее в видео.

Как собрать и установить сифон

Сегодня существует большой выбор сифонов для биде, поэтому важно правильно сориентироваться

Итак, нужно обращать внимание на объём свободного места, способ фиксации и другие немаловажные параметры

Сифоны могут отличаться по типу материала, используемого для изготовления. Он могут быть пластиковым или металлическим. Также отличия могут заключаться и в форме, в продаже чаще всего можно встретить трубчатую или бутылочную форму. Конечно, если есть необходимость, можно поискать нестандартные изделия.

Сифон для биде собирается практически так же, как и сифон для раковины:

сначала нужно установить решетку, оснащенную резиновой прокладкой, на сливное отверстие;
далее накручивается запорная гайка, имеющая кольцо в форме клина;
кольцо из резины вставляется до упора в канализационный раструб, который заранее обрабатывается герметиком на основе силикона;
конец отводящей трубы вводится в кольцо, после чего подсоединяется с помощью прижимной гайки к сифону

Важно отметить, что внутренний диаметр кольца должен соответствовать диаметру сифона.

Монтаж биде

Биде нужно поставить на предварительно выбранное место и проверить длину подводящих шлангов. Если этой длины достаточно, можно приступать к осуществлению разметки крепления, которая в зависимости от типа монтажа может делаться на полу или стене.

Используя дрель или перфоратор, делаются отверстия необходимых размеров. Образовавшуюся строительную пыль требуется убрать и установить дюбели из пластмассы. Теперь можно подставить биде к сделанным отверстиям и закрепить его болтами. Так как существует риск образования трещин при зажиме болтов, под их шляпки целесообразно подложить резиновые прокладки. После фиксации места крепления необходимо обработать герметиком.

Монтаж биде, которое совмещено с унитазом

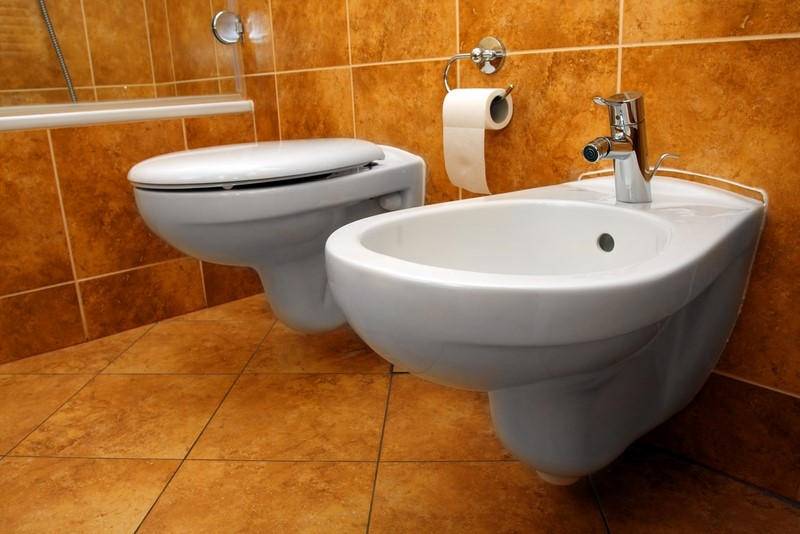

Нередко биде совмещают с унитазом, поскольку это решение является эргономичным и удобным. Такой девайс смотрится как простой унитаз, который оснащен смесителем и кранами. Если есть необходимость или желание, можно подключить душевой шланг.

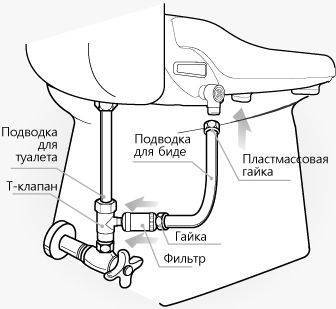

Некоторые хотят превратить свой унитаз в биде, в таком случае можно просто установить крышку-биде, которая может быть простой, электрической, подогревающей воду, или с пультом управления. Установить устройство не сложно, достаточно действовать согласно инструкции, прилагаемой производителем.

Вне зависимости от того, какое биде будет устанавливаться, отдельное, совмещенное с унитазом, настенное или напольное, важно помнить о наличии схемы установки этого сантехнического прибора. Следуя четкой последовательности действий, можно произвести монтажные работы самостоятельно

Монтаж сифона

Сифон служит для регулировки слива использованной воды, но дополнительно он выполняет функцию обратного пневмоклапана, благодаря которому в атмосферу помещения не проникает запах из канализации.

Следует помнить о том, что качественные сифоны для биде изготавливаются из всё той же хромированной или никелированной латуни или, на худой конец, высокопрочного пенопропилена. Существуют модели, которые можно чистить при засорении, не снимая всю конструкцию. Что касается монтажа, его можно выполнить открыто, полуоткрыто, либо скрыть сифон в техническом пространстве чаши биде – выбор зависит от типа последнего, способа его установки и дизайна интерьера ванной.

Монтаж смесителя биде

Открутив гайку донного клапана смесителя следует обработать его резьбу и резьбу оголовка сифона герметиком. Не забудьте сделать то же самое со всеми остальными соединениями, если они резьбовые. В простом сифоне их как минимум два – они обрамляют изгиб. При сборке следует аккуратно установить все прокладки, после чего головную гайку сифона затягивается, а направление сливной трубки регулируется таким образом, чтобы она максимально точно входила сливной патрубок канализации.

Если вы устанавливаете биде навесного типа, сифон необходимо зафиксировать на инсталляции. В случае с напольной моделью этот элемент можно дополнительно зафиксировать с помощью герметика в техническом пространстве чаши биде.

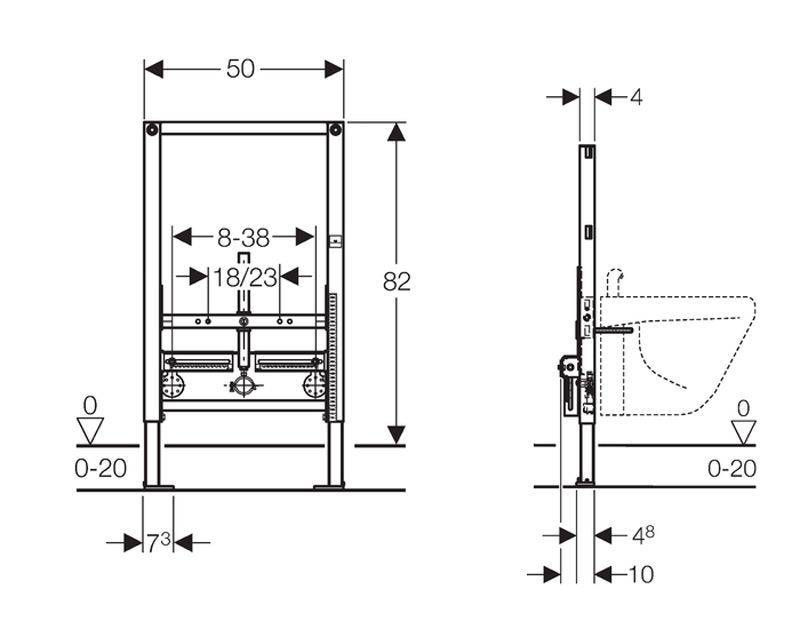

Инсталляция для навесного биде

В некоторых моделях сифонов для биде вместо сливной трубки, которая соединяется с выходным патрубком колена, используется гофра. Этот вариант является не практичным, поскольку последняя имеет свойство засоряться и провисать.

Установка смесителя и сифона

В чаше биде можно видеть три отверстия:

для установки смесителя;
для подключения сифона;
для подключения трубы перелива.

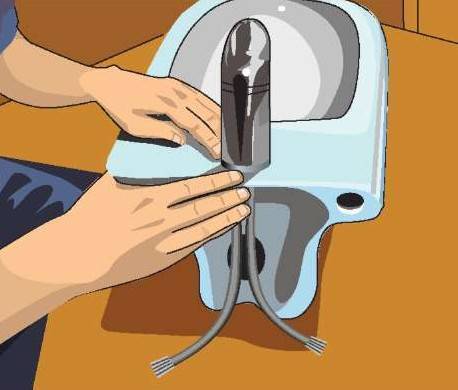

Смеситель устанавливается так:

На имеющиеся у него снизу шпильки одевается прокладка (обычно поставляется в комплекте).
Далее смеситель устанавливается на место, при этом шпильки пропускаются в предназначенные для них отверстия в чаше.
Под чашей на шпильки одевается еще одна прокладка, а за ней — металлическая шайба.
На шпильки навинчиваются гайки и затягиваются с умеренным усилием. Если конструкция биде не позволяет свободно оперировать рожковым ключом, следует воспользоваться торцевым.

Пока биде не закреплено, можно прикрутить к патрубкам смесителя гибкую подводку. Прокладка в трубках уже имеется, поэтому уплотнять соединение паклей или ФУМ-лентой не нужно. Усилие, с которым затягивается гайка гибкой подводки, должно быть умеренным, иначе прокладку можно повредить.

Чтобы гарантированно избежать повреждения прокладки при затягивании гайки, уложите поверх нее прокладку из паронита.

Сифон не всегда поставляется в комплекте с биде

Если вам приходится приобретать его отдельно, не забудьте обратить внимание на наличие патрубка для подключения трубы перелива

Подключение сифона

Порядок установки:

Если в комплекте с биде имеется донный (сливной) клапан, который должен открываться одновременно со смесителем, то сначала нужно установить его согласно инструкции. Впоследствии рычаг этого клапана нужно будет соединить тягой со смесителем. Если такой клапан отсутствует, устанавливаем на обмазанной силиконовым герметиком прокладке сливную решетку. Для ее фиксации используется гайка с кольцом клиновидной формы.
К донному клапану или решетке подключается сифон.
К выходному отверстию сифона подсоединяется при помощи имеющейся на нем гайки отводной гофрошланг.
В отверстие перелива устанавливается на прокладке предназначенная для него решетка.

К решетке перелива подсоединяется при помощи гайки гофрошланг, второй конец которого фиксируется на переливном патрубке сифона.

Технология подключения напольного биде

Подключить биде к канализации – задача средней сложности. Но, строго придерживаясь технологии монтажа, выполнить ее может даже начинающий мастер, владеющий лишь базовыми навыками ремонтных работ.

При выборе места для размещения биде учитывают наличие свободного доступу к трубам

Напольное биде устанавливают в непосредственной близости от унитаза. Расстояние между приборами должно составлять не менее 70 см.

Подготовка оборудования

Первое, что необходимо сделать перед подключением биде к канализации – ознакомиться с прилагаемой к нему инструкцией и проверить наличие всех составляющих конструкции.

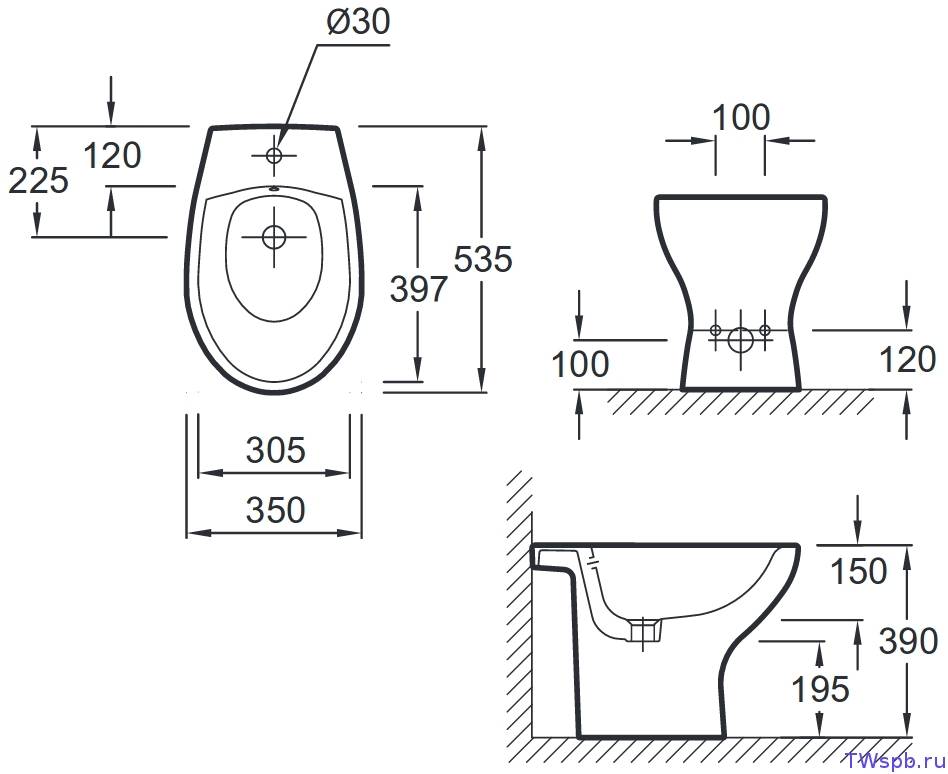

Чаша стандартной модели оснащена тремя отверстиями: верхнее — для установки смесителя, на боковом внутреннем борту – для перелива, на дне – для прямого слива в трубу канализации. Сливной клапан не зависит от конфигурации устройства. Он полностью автоматический.

Для подключения биде к канализации потребуются:

перфоратор с набором сверл;
разводной и гаечный ключи;
набор отверток;
монтажная лента;
гидроизоляционная пакля;
силиконовый герметик;
маркер или карандаш.

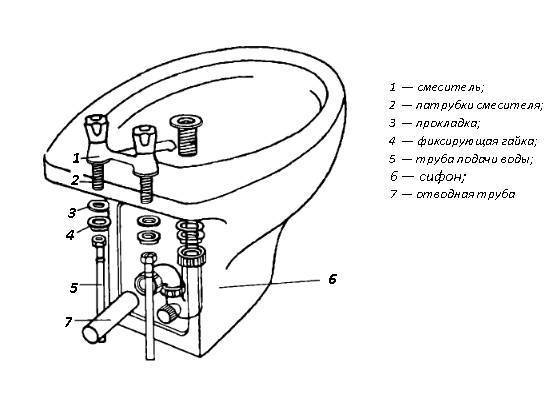

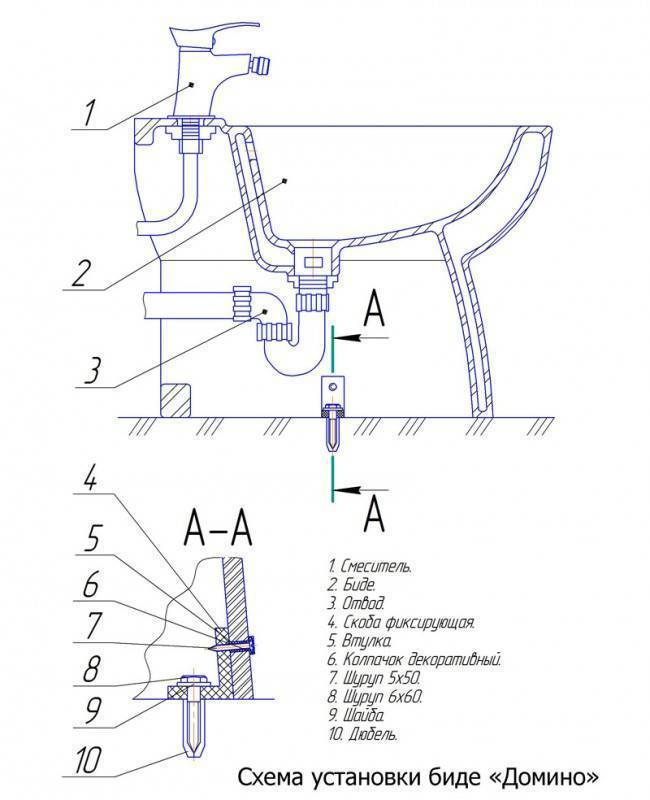

Схему подключения биде к канализации, прилагаемую в инструкции к устройству, на всех этапах монтажа нужно держать под рукой.

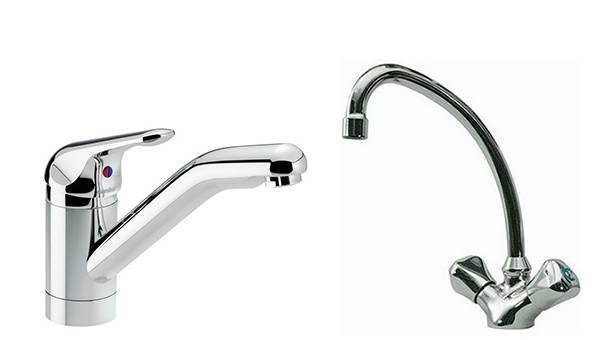

Установка смесителя

В большинстве моделей смеситель не входит в комплектацию биде. Его стоит приобрести заранее в точках продажи сантехнического оборудования.

Монтаж смесителя наружного крепления предполагает закрепление устройства на внешней стороне биде через специальное отверстие

Технология установки во многом схожа с порядком монтажа смесителя для раковины.

Процедуру выполняют в несколько этапов:

В резьбовых гнездах смесителя фиксируют гибкие шланги.
Смеситель устанавливают с наружной стороны чаши, затягивая гайкой снизу.
На место сифона присоединяют сливной клапан.
Подключают трубы холодной и горячей воды.
Все сопрягаемые элементы спрессовывают.

При подключении к канализации моделей с чашами внутреннего заполнения следует учитывать, что холодная вода к изливу должна подводиться непосредственно от расположенного по задней стороне бака-накопителя. Труба подачи горячей воды также должна подводиться независимо.

Подключение к канализации

Для подключения биде к канализации мастера рекомендуют использовать жесткие шланги. Но, чтобы упростить задачу, к канализации можно подвести и гофротрубу. Разводку канализационных труб лучше произвести таким образом, чтобы места крепления шлангов располагались непосредственно за сантехникой.

Подключение к системе невозможно осуществить без установки сифона

Сифоны для биде отличаются от своих аналогов, предназначенных для подключения раковин и душевых кабин, удлиненной спускной трубкой и более плавным изгибом колена. Такое решение позволяет создавать водяной затвор большего объема, обеспечивая бесперебойную работу системы.

В продаже встречаются также модели, оснащенные несколькими гидрозатворами. Их чаще используют для скрытого монтажа. При необходимости открытого монтажа можно использовать сифоны как трубчатого, так и бутылочного типа.

Технология установки сифона открытого исполнения включает такие этапы:

В отверстие слива вставляют сливную решетку, наживляя ее гайкой.
С обратной стороны горловины устанавливают приемную часть сифона, закрепляя конструкцию монтажными гайками.
К отверстию перелива монтируют отвод сифона.

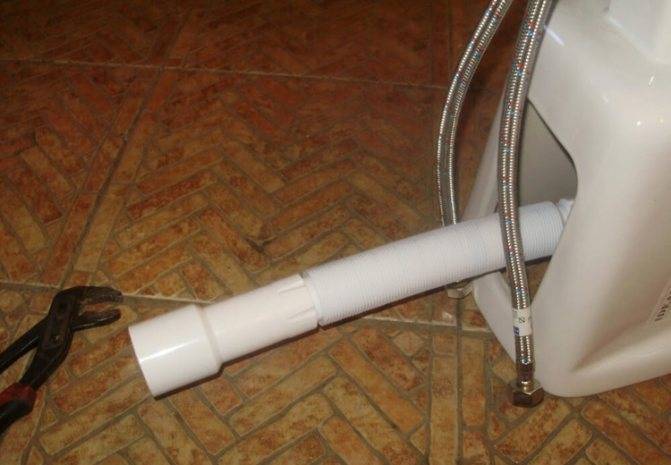

Отводной конец сифона, гофрированный патрубок, вставляют поглубже в раструб канализационной системы.

Диаметр отвода канализации должен составлять не менее 100 мм

Для подключения оборудования с восходящей подачей воды лучше пригласить специалистов. Санфаянс с внутренним наполнением чаши имеет более сложную конфигурацию. Не зная тонкостей монтажа, вам будет сложно подключить биде к канализации, не допустив при этом ошибок.

Монтаж конструкции

Завершив все этапы подключения биде к канализации, остается только закрепить сантехнику.

Напольное биде монтируют к полу, фиксируя специальными крепежами для унитаза

Последовательность действий:

Устанавливают прибор на намеченное место, очерчивая карандашом контур подошвы.
По сделанным отметкам перфоратором просверливают отверстия.
В отверстия вставляют пробки, затем вставляют биде по заданной отметке и закручивают крепежные винты, не забыв подложить под них резиновые прокладки.

Процесс установки и подключения подробно расписан в видео:

Установив конструкцию, проверяют правильность соединений и запускают систему. Чтобы произвести пробный запуск, открывают вентили и наблюдают: если напор воды хороший и не отсутствуют протечки – работа выполнена правильно.

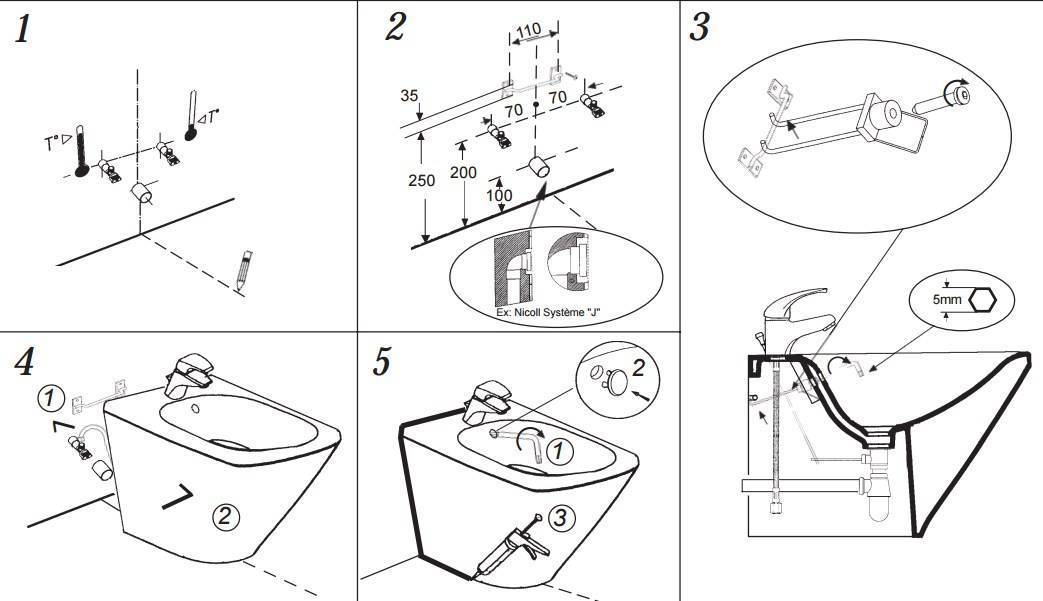

Монтаж подвесного биде

Установка подвесного биде на порядок сложнее монтажа напольного биде. Основные этапы — установка инсталляции-держателя, монтаж биде на стену и подключение устройства к водоснабжению и канализации. Ниже мы в деталях рассмотрим эти этапы.

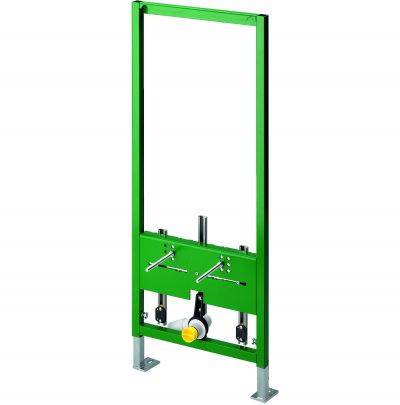

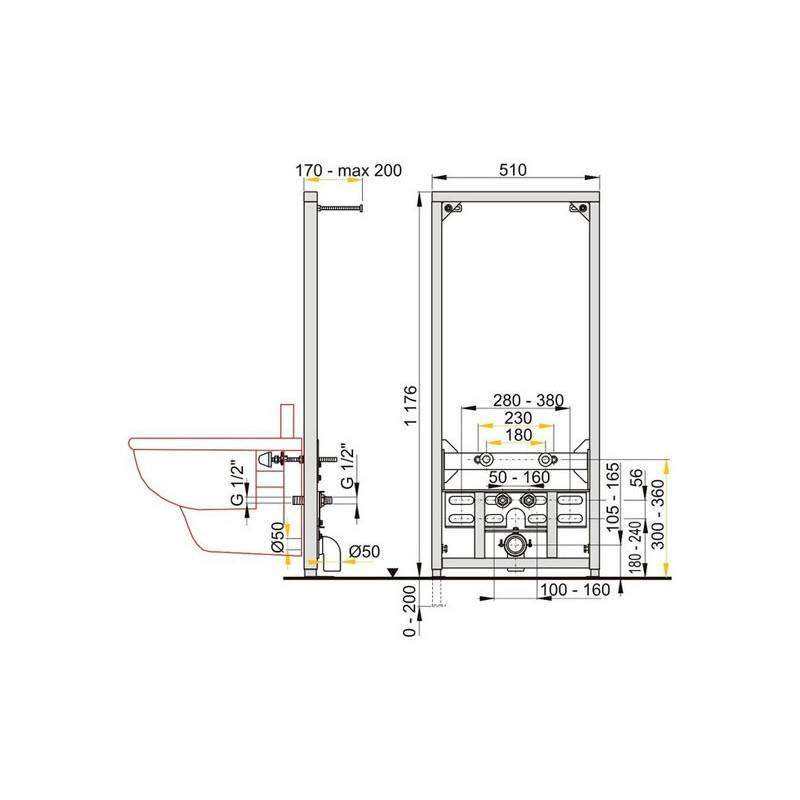

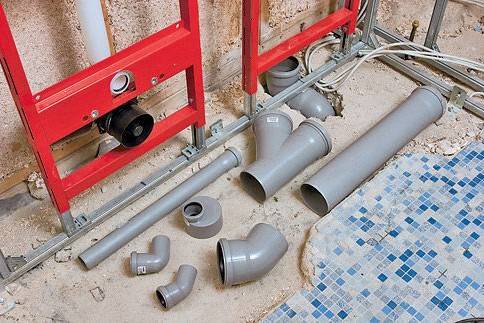

Монтаж инсталляции

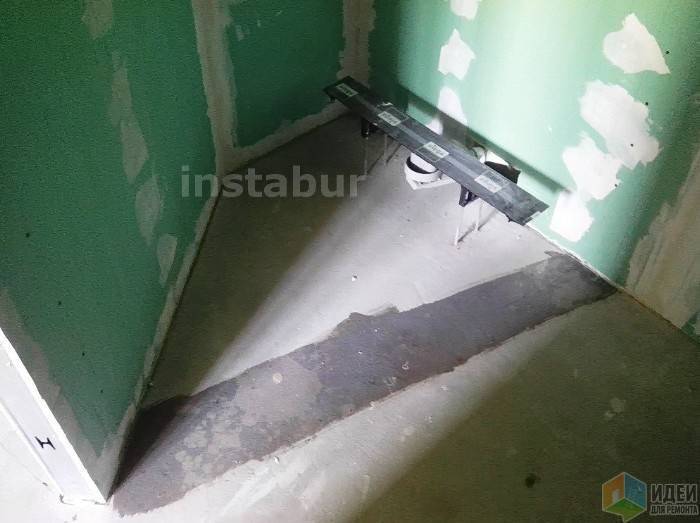

Установка и подключение биде начинается с монтажа фиксирующей конструкции-инсталляции, которая крепится на стену и удерживает устройство. Алгоритм монтажа выглядит так:

Сперва Вам нужно сделать в стене небольшую выемку для инсталляции. Размер выемки должен быть чуть-чуть больше размеров самой инсталляции. Также к этой выемке Вы должны подвести канализационные и водопроводные трубы, через которые будет осуществляться «питание» биде.
Соберите инсталляцию. Сборка обычно осуществляется с помощью небольших болтов и гаек, которые идут в комплекте к устройству. Точный алгоритм сборки инсталляции также должен быть прописан в инструкции.
Приложите инсталляцию к стене и сделайте разметку для отверстий, на которые будет крепиться конструкция.
Уберите инсталляцию и просверлите в стене отверстия в соответствии с разметкой. Загоните в них крепежные дюбели.
Прикрутите инсталляцию к стене в дюбели с помощью винтов. Монтаж инсталляции завершен.

Установка биде на стену

Теперь можно приступать к монтажу биде на стену:

Найдите на инсталляции специальные крупные отверстия. Они будут использоваться для монтажа биде с помощью металлических шпилек к стене.
Вставьте в отверстия шпильки и приложите их к стене. С помощью шурупов прикрутите шпильки к стене (подробный алгоритм действий обычно прописывается в инструкции к биде).
Наденьте на инсталляцию большую резиновую прокладку, которая будет обеспечивать защиту и герметичность монтажа биде.
Вставьте биде в шпильки. Зафиксируйте биде с помощью вспомогательных болтов и гаек в соответствии с инструкцией к прибору.

Подключение устройства к внешним коммуникациям

Итак, биде надежно прикреплено к стене — осталось лишь подвести к нему внешние коммуникации:

Подключение к водопроводу. На задней стенке биде установите смеситель. Потом произведите монтаж гибких трубок к водопроводным трубам.
Подключение к канализационной системе. Выполните установку сифона на задней стороне биде (обязательно установите резиновые прокладки — без них установка может начать подтекать спустя 2-3 месяца после монтажа). С помощью гофрированный трубы подключите сифон к канализационной трубе. Монтаж настенного биде завершен.

Этап №2: Подведение коммуникаций

Чтобы обеспечить полноценное функционирование биде, к нему нужно подвести три трубы: две водопроводные – для холодной и горячей воды, и одну канализационную. Для их подключения между вертикальными стойками инсталляции предусмотрена специальная пластина с уже базовыми резьбовыми муфтами – именно в эти муфты вкручиваются фитинги труб. Далее к фитингам подводятся непосредственно канализационная и водопроводные трубы.

Монтаж инсталяции

Самое главное при подключении инженерных коммуникаций – обеспечить максимальную герметичность и надежность соединений. Для этого промежутки между муфтами и фитингами закрываются или специальным герметиком, или фум-лентой, или льном.

Желательно, чтобы трубы не соприкасались вплотную с каркасом инсталляции и были закреплены в своем положении почти неподвижно. Для этого их фиксируют хомутами. Если же контакта с каркасом не избежать, между трубами и инсталляцией можно проложить тонкую прокладку из вспененного полистирола.

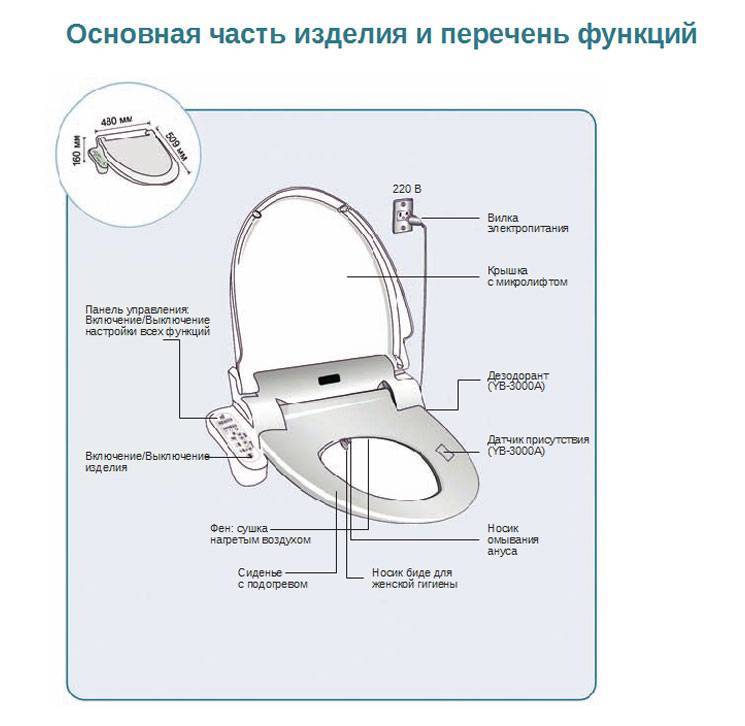

Если планируется устанавливать биде с электронным управлением смесителя, после укладки труб продумайте расположение линий электроснабжения и их совмещение с водопроводом.

Как правильно установить биде своими руками. Видео

https://youtube.com/watch?v=Cq1O0cmIZNk

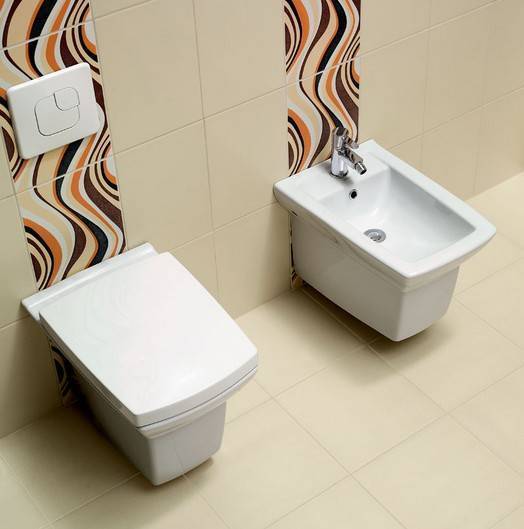

Рис. 8.128. Квадратные биде и унитаз

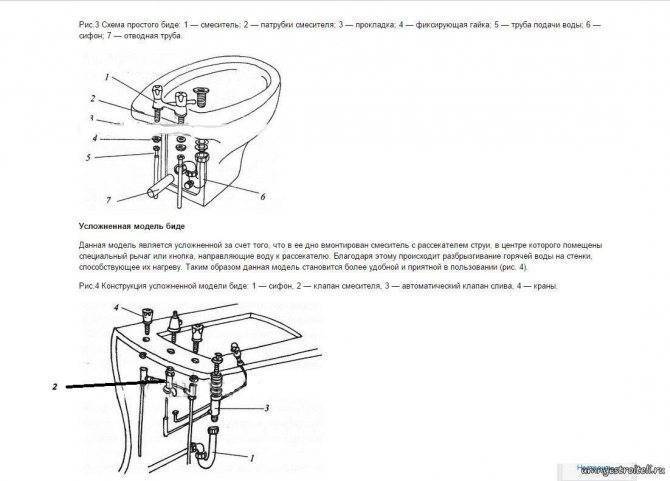

Простая модель биде — это что-то среднее между низкой раковиной и унитазом (рис. 8.128). Оно подсоединяется к канализации точно так же, как и обычный унитаз. Но вместо сливного бачка на его краю крепят краны со смесителем. Недостаток такого биде в том, что сидеть на нем достаточно прохладно.

Простое биде монтируется примерно так’же, как и раковина. Вначале на биде устанавливают смеситель с кранами и прикручивают их. Затем в биде вставляют слив, к которому подсоединяют сифон, как и при монтаже раковины. Теперь можно поставить биде в запланированное место, но не следует торопиться и кренить его к полу (рис. 10.143-10.145).

Рис. 10.143. Устанавливаем смеситель

Рис. 10.144. Прикручиваем гибкие шланги горячей и холодной воды

Рис. 10.145. Устанавливаем биде на выбранное место

Соединяют патрубки смесителя с трубами подачи воды. В данном случае удобнее всего использовать гибкую подводку. К трубе сифона с помощью компрессионного соединения подключают отводную трубу — вставляют ее в раструб канализации (для биде также можно сделать отвод от канализации, который предусматривает сразу резьбовое соединение). Крепят биде к полу так же, как и унитаз (рис. 10.146-10.151). Существуют настенные биде, которые прикрепляют не к полу, а к монтажной раме.

Биде с восходящим потоком воды устроено сложнее. Поток воды проходит внутри обода сиденья, нагревая его, затем фонтанирует вверх под действием специального регулятора. Отверстие фонтана находится внизу и грязная вода льется прямо па него, поэтому предусмотрена особая подводка воды: отработанная вода не всасывается обратно и не загрязняет воду в водопроводе. Перед установкой такого биде нужно собрать и подключить механизм регулировки, и лишь затем присоединить сливную решетку биде к водопроводу и канализации.

Крепление к полу/стене

Место для биде нужно выбирать так, чтобы оно располагалось поближе к унитазу, но при этом им удобно было пользоваться. Перед прибором должно быть свободное пространство хотя бы на 0,7 м. Определившись с местом, Приступают к креплению биде.

Вот как устанавливается напольная модель:

Подошву стоящего на полу прибора обводят маркером и им же отмечают положение крепежных отверстий.
Далее биде кладут набок и снова очерчивают его подошву на прижатом к ней куске линолеума или резины. Опять же нужно отметить положение крепежных отверстий.
По нанесенному контуру из линолеума/резины вырезается прокладка.
В полу согласно нанесенной разметке высверливаются отверстия с диаметром, соответствующим диаметру гильз дюбелей или специального крепежа для унитазов — в зависимости от того, что из них будет применено. Керамическую плитку нужно проходить как можно осторожнее, используя специальное копьевидное сверло и установив низкую скорость вращения патрона дрели. Ударное воздействие, разумеется, недопустимо.
Удалив оставшийся после сверления мусор, в отверстия устанавливают гильзы для крепежа.
Далее укладывают на место прокладку (на полу, как помнит читатель, был нарисован контур подошвы). На обе ее поверхности можно нанести силиконовый герметик.
Остается установить на прокладку биде и прикрутить его к полу выбранным крепежом.

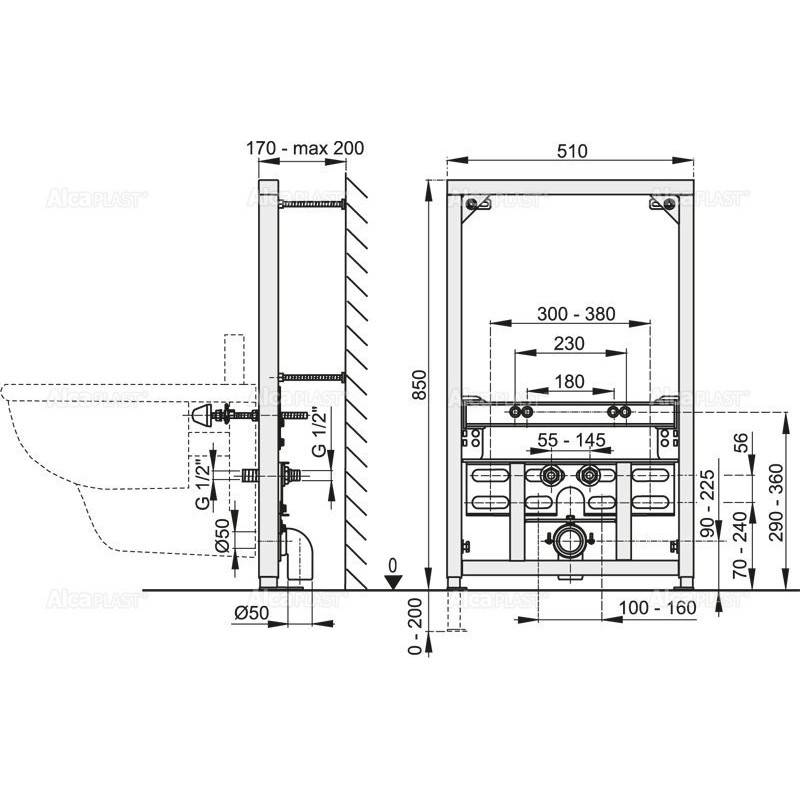

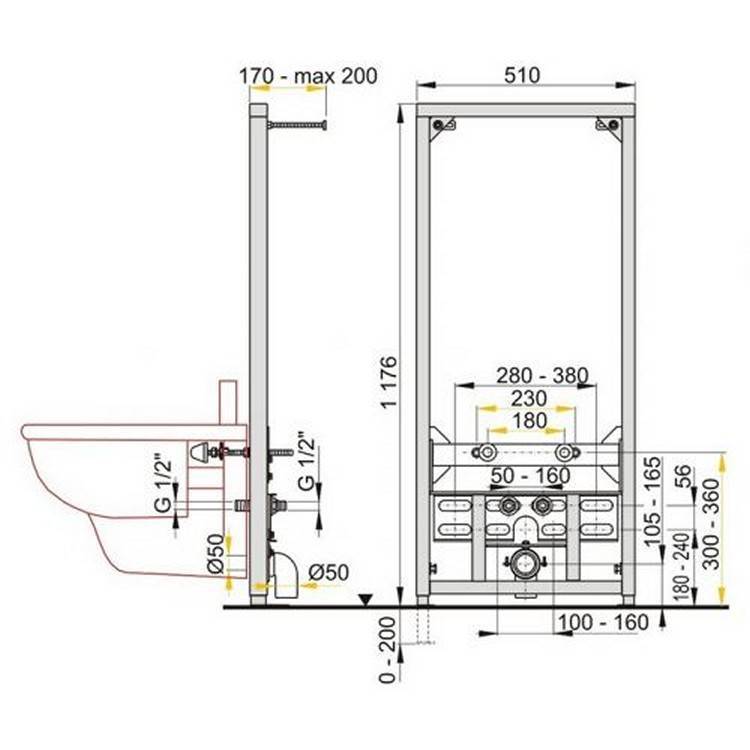

Схема крепления подвесного биде к стене

Тот, кто имеет дело с подвесным биде, должен сделать следующее:

Собрать раму (называется «инсталляцией»), как указано в инструкции. В наличии обязательно должны быть регулируемые ножки.
Вставить в имеющийся на раме держатель для канализационной трубы колено с установленной в него манжетой.
Установить раму в желаемое положение, контролируя горизонтальность и вертикальность, соответственно, уровнем и отвесом. Ножки нужно отрегулировать так, чтобы биде располагалось на высоте примерно 40 см.
Обозначить маркером на стене и полу положение крепежных отверстий.
Отставив инсталляцию, просверлить отверстия и, удалив мусор, вставить в них гильзы дюбелей.
Установить раму и прикрутить ее.
Подключить установленное в раме колено канализационной трубы к общей системе канализации.
Зафиксировать на раме водопроводные патрубки и подключить к ним горячее и холодное водоснабжение. Подводить нужно именно трубы, а не гибкую подводку, так как все коммуникации ввиду скрытой прокладки должны быть максимально надежными.
Прикрутить к патрубкам отсечный вентили и затем, подав в систему воду, проверить герметичность всех соединений.
Вкрутить в раму шпильки, зафиксировав их гайками. После этого на шпильки нужно надеть защитные втулки, которые предотвратят засорение резьбы в ходе работ по монтажу гипсокартона.
Установить гипсокартонную перегородку и провести через нее водопроводные патрубки и канализационный раструб.
Надеть на шпильки сначала специальную резиновую или силиконовую прокладку, затем — собранное биде. После этого на шпильки навинчиваются гайки, фиксирующие прибор. Затягивать их нужно с умеренным усилием, чтобы не деформировать гипсокартон.

Следует учесть, что прокладка между биде и стеной играет очень важную роль. Если в комплекте ее не оказалось, необходимо просто нанести на чашу силикон (продается в тубах) и, дождавшись его высыхания, произвести монтаж.
