Строительство эко-дома своими руками: виды и схемы экодомов

Энергопассивные дешевые экодома своими руками (видео)

Фундамент дома получается недорогим, так как он делается не таким широким и глубоким, как для каменных домов. На нем можно сэкономить еще больше, если заложить обычные стеклянные бутылки, они заполнят собой некое пространство и за счет этого на фундамент уйдет меньше цементного раствора. А долговечность и теплоизоляция бутылок намного больше, чем того же кирпича. Солома в пять раз лучше дерева и кирпича держит тепло в помещении.

На сегодняшний день экологичные дома – это не просто модное веяние с Запада. Всё выше и выше поднимающиеся цены на энергоносители в современном мире делают проблему эксплуатационных затрат на жильё всё более острой. В настоящее время в европейских странах происходит активное развитие строительства энергосберегающих зданий, также осуществляется разработка государственных программ по приведению объектов застройки к максимально низкому уровню потребления энергии.

Одними из самых популярных материалов, позволяющих построить экологически чистый дом, являются: камень, дерево, стекло, бетон, металл и солома.

Горячее водоснабжение и отопление происходит благодаря возобновляемой энергии с использованием

Тепловых насосов, а также геотермальных тепловых насосов. Это так называемые , которые не используют сторонних ресурсов электроэнергии.

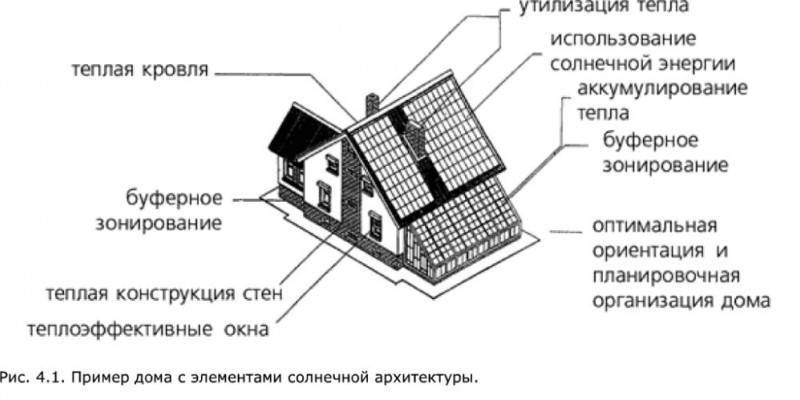

Схема постройки такого пассивного энергоэффективного дома

Конструкция современных экологичных домов подразумевает новый подход к системе теплоизоляции, и , освещения. При этом проекты экодомов обладают не скучным серым оформлением, как думают многие, а весьма необычным и смелым дизайном, за счёт чего они идеально сочетаются с окружающим ландшафтом.

К примеру, в 17 километрах от Гамбурга (Германия) построен очень уютный и, вместе с этим, достаточно необычный квадратный экодом с двумя ванными комнатами и тремя спальнями. Его основные зоны (кухня и гостиная) располагаются чуть ниже уровня земли. Полы и стены трёх спален, которые в светлое время суток освещены за счёт качественной инсоляции, изготовлены с применением экологичных древесных панелей. Свободная планировка и окна больших размеров дают ощущения свободы, света и воздуха в небольшом доме.

Обогрев жилья происходит за счёт геотермальной энергии, а окна оснащены качественными стеклопакетами. Для получения постоянного доступа к этому источнику тепла землю просверлили на глубину 75 м, после чего поставили вертикальную трубу. Жидкость качается вниз, за счёт воздействия внутренней температуры земли тщательно прогревается, после чего выкачивается наверх, что позволяет обогревать жильё по трубам в бетонном полу.

Комнаты, расположенные на верхнем этаже, соединены друг с другом. При оформлении ванной комнаты использовалась нетоксичная краска с каменной плиткой. При изготовлении напольных покрытий были применены 5 слоёв еловой древесины.

На этом видео вы можете посмотреть обзор лучших экологичных домов мира

Экологичные дома в России практически ничем не отличаются от тех, что распространены в европейских странах. Точно так же при их эксплуатации используется солнечная энергия и автономные системы обогрева.

Наружные стены и пол в доме должны быть тёмного цвета, что позволит конструкции максимально поглощать тепловую энергию. Карнизы, козырьки и крышу проектируют таким образом, чтобы в летнее время года они защищали дом от перегрева, а зимой – впускали в жильё как можно больше солнечных лучей. Увеличить количество поступающей солнечной энергии можно, если расположить в южной стороне здания большие окна или застеклённые веранды. Фасад с северной стороны должен быть максимально глухим и с небольшими окнами. Благодаря всем этим действиям энергопотребление можно снизить примерно на 20-30%.

Строительство частного дома из природного камня

Проблему сточных вод в экологичных домах решают посредством индивидуальных стокоочистных установок, за счёт которых стоки очищаются до пригодного состояния для полива участка. Немалую часть твёрдых бытовых отходов можно применять в качестве вторичного сырья. Для этих целей в экологичных домах предусматривается наличие биореакторов и специальных помещений для первичной обработки и последующего сбора и хранения мусора.

Автономные экологичные дома можно возводить почти в любых местах, так как они не зависят от энергоносителей. Необходимое количество энергии можно получить от возобновляемых источников, например, земли, солнца и ветра.

Примеры экодома (фото)

Идея построить экодом из самана по древним технологиям у Сергея Боженко появилась давно. Житель города Радомышль Житомирской области рассказывает, что было сложно: иногда приходилось идти на компромисс между принципами экологичности и современными технологиями. Но теперь строительство саманной усадьбы практически завершено, остались последние штрихи.

На первый взгляд это обычный дом, как и десятки новостроек на Житомирщине — он обложен красным кирпичом и накрыт черепицей. В глаза бросаются только необычные прямоугольники на крыше – это солнечные коллекторы
. Когда заходишь в гости к Сергею Боженко, с первого взгляда понимаешь — попал в традиционную украинскую хату: стены аккуратно побелены, а на полу дорожки, которые хозяин называет «тряпкунами».

«Откуда пошло название? От того, что резали старую одежду на «тряпочки», а затем ткали из них на станках», — объясняет хозяин.

Воплотить идею экологически чистого жилья Сергею Боженко хотелось давно. Этот дом он строил около 10 лет. Стены и пол делал из самана — смеси глины, соломы и коровяка. И как же в украинском доме без настоящей русской печи.

«Это не совсем камин, это печь – натуральная печь . Обычно ее называют «русской» печью. И тут натопил – и двое суток температура держится. Я пока еще ни к чему лучше не пришел для обогрева дома», — говорит мастер саманного дела.

Сергей Боженко убежден: нужно максимально рационально использовать природные ресурсы. Поэтому в этом доме все продумано все до мельчайших деталей.

«Солнечный коллектор греет бытовую воду. Когда нет солнца и холодно – мы топим грубку. И как гарантия, если уже печка не отапливает и солнца нет, то в автоматическом режиме работает булерьян. Он самостоятельно включается и подогревает воду. Гарантия — в любое время теплая вода есть», — рассказывает хозяин экодома.

Но солнцем единственным – на мастера саманного дела работают даже микроорганизмы. Биогазом, который вырабатывается в процессе брожения отходов
в выгребной яме, можно не только снабжать кухонную плиту, но и отапливать дом. Правда, яма должна быть достаточно велика.

«За счет солнечных коллекторов, рекуператоров и дров я просто экономлю газ и ту же самую электроэнергию. Сделали еще биогазовую установку из выгребной ямы. Их уже даже в селе делают», — говорит изобретатель.

Первый дом из экологически чистых материалов, в котором семья Боженко живет до сих пор, он построил еще 35 лет назад. Из-за финансовых трудностей семья не могла себе позволить кирпич, потому построили дом из кострицы.

«Строили из того, что было под руками, — жизнь заставила. Когда обрабатывают лен, а волокна отделяют, то остается костра . Это отходы. Рядом был большой льнозавод, на котором этой костры были горы. Не знали, что с ней делать. В том доме, кроме дерева, костры и глины, нет ничего», — делится секретами знаток саманного дела.

Сейчас Сергей Боженко продолжает экспериментировать со строительными материалами, из которых вместе с командой единомышленников сводит саманные дома по всей Украине. Он также работает над созданием топлива для твердотопливных котлов
и разрабатывает экологически чистые удобрения для сельского хозяйства. Эко-строитель уверен: природа дала людям все, необходимое для жизни. Нужно просто правильно пользоваться этими ресурсами.

Эко домом является полностью автономное строение, у которого имеются свои собственные системы отопления, энергоснабжения, вентиляции и т.д. Такие дома на сегодняшний день строятся по всему миру, они способны перерабатывать собственные бытовые отходы, а после утилизировать их без какого либо нанесения вреда окружающей среде. Использование при строительстве естественных стройматериалов зачастую позволяет построить дом своими руками или с минимальным привлечением строителей.

В качестве строительного материала для эко дома, выступают экологически чистые, возобновляемые материалы, которые имеют отличные теплоизоляционные характеристики. Строительные материалы для постройки эко дома, обладают естественной вентиляцией и воздухообменом.

Инструкция по строительству экодома из соломы и глины

Солома, обладающая отличными теплосберегающими качествами, издавна использовалась в крестьянских домах – ею покрывали крыши, набивали матрасы, утепляли пазы между бревен. В южных районах можно встретить хаты, полностью состоящие из соломенных тюков. Зная свойства материала и особенности технологии сборки каркаса, можно возвести «соломенный дом» своими силами.

Плюсы и минусы соломенных блоков

Первое, что стоит отметить, — доступность основного строительного материала. Его получают в результате выращивания и обработки сельскохозяйственных культур (бобовых, зерновых, конопли, льна и др.). Зерна, соцветия, семена идут в дальнейшую переработку, а стебли с остатками листьев высушивают и отправляют на корм скоту. Также солома годится для изготовления декора в деревенском стиле.

С ростом спроса на экологически чистое сырье появилась целая отрасль производства по изготовленью саманного кирпича (строительного материала из прессованной соломы и глины) и биотоплива. Саман и просто соломенные тюки активно используют для строительства частных домов, так как они обладают следующими качествами:

обладают низкой степенью теплопроводности;
не возгораются, а только тлеют (речь идет о прессованном заштукатуренном материале);
не содержат химических включений;
имеют бюджетную стоимость.

Минусами считают гигроскопичность и связанную с ней предрасположенность к быстрому загниванию. Кроме того, соломенные тюки – привлекательное место для грызунов, которые также ценят экологическую чистоту.

Чтобы избавиться от недостатков, увеличивают плотность стройматериала до 300 кг/м?, армируют блоки и покрывают их штукатуркой с добавлением гашеной извести.

Как подготовить материал

Чтобы быстрее построить дом, можно приобрести готовые соломенные тюки или саманные кирпичи. Оба варианта несложно приготовить своими силами, заранее заготовив достаточное количество материала. Период заготовок приходится на конец лета или осень – время уборки урожая. Только в этот период сухие стебли полностью соответствуют по своим характеристикам. До весны солома без изменений «доживает» редко, так как портится из-за сырости, покрывается плесенью.

Для хранения материала необходимо построить большой сарай с прочной изолированной крышей, сухим микроклиматом и хорошей вентиляцией естественного типа. В качестве естественного утеплителя применяют маты, сделанные также из соломы (желательно ржаной, так как именно ее не любят мыши).

Возведение фундамента и каркаса

Пока «зреет» материал, можно подготовить фундамент. Его оборудуют по обычной схеме для каркасного дома. Мастера рекомендуют облегченный ленточный вариант, потому что тюки имеют небольшой вес. Для фундамента вырывают неглубокий котлован, по периметру сколачивают из досок опалубку и заливают густой смесью глины и песка. Кстати, солому иногда добавляют и в основание дома.

Пока глина не схватилась, по углам и вдоль стен закрепляют металлическую арматуру – для будущей обвязки. Затем, когда фундамент окрепнет, из деревянных брусьев (15 см х 15 см) собирают каркас. В первую очередь фиксируют угловые стойки, затем – вспомогательные опоры для стен. К вертикальным элементам добавляют горизонтальные – доски или бруски меньшего сечения.

Обвязка соломенными блоками

Блоки складывают поочередно, рядами, по принципу кирпичной кладки. Швы между рядами конопатят. Каждый блок закрепляют металлическим прутом и обвязкой. После заполнения всего каркаса производят дранкование по диагонали тонкими досками, чтобы придать стенам больше устойчивости. Крышу устанавливают в самом конце, по обычной технологии.

Возникшие швы и зазоры герметизируют саманной смесью. Если необходима защита от грызунов, стены по всему периметру обтягивают металлической сеткой с мелкой ячейкой. Иногда для утепления выкладывают второй слой из более тонких соломенных матов. Наружную часть соломенной избы штукатурят известковой смесью (толщиной 2,5-3 см) и декорируют белой или цветной краской. В качестве колера используют ультрамарин, умбру, фиолетовый кобальт, железный сурик и оксид хрома.

Последний этап – внутренняя отделка, одновременной с которой производят оборудование здания и прилегающего к нему участка системами жизнеобеспечения.

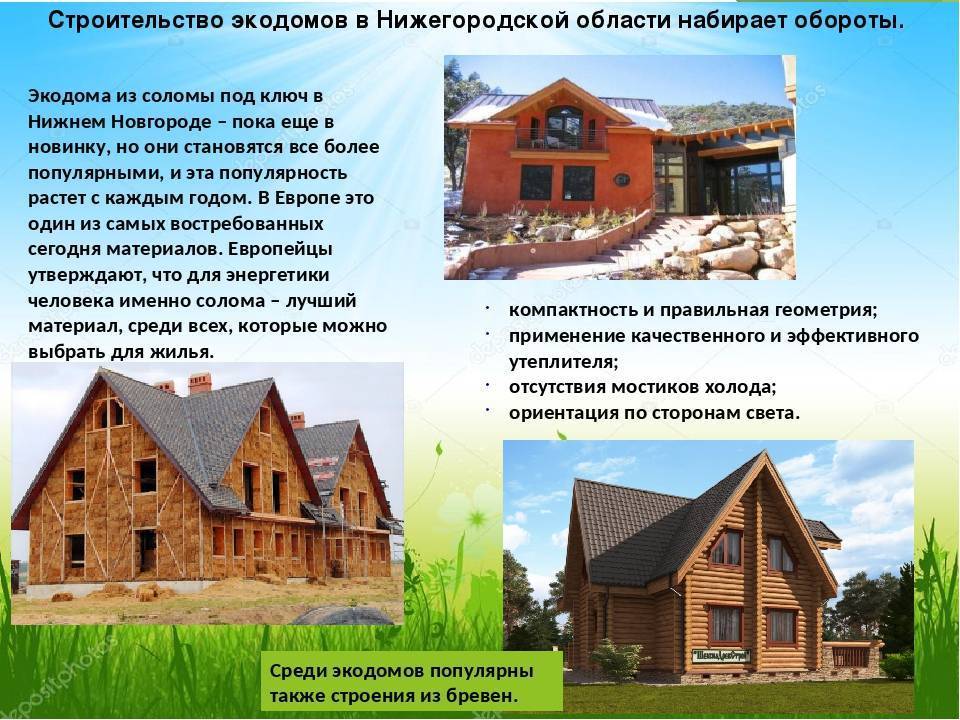

Материалы для постройки экодома

Для постройки экологически чистых домов применяются такие материалы, как древесина и солома, камень и стекло, глина, грунт и гипс.

Древесина — это наилучший материал для экодома, так как она обладает природной теплотой, а многие считают, что и положительной энергетикой. Для возведения стен могут быть использованы бревна или брус. Из них возводится сруб, который утепляется льняной паклей или мхом.
Бревенчатый сруб проверен на прочность веками, поэтому не будет ошибкой выбрать именно древесину Кроме того, дом, имеющий каркасную конструкцию и комбинированный с натуральными утеплителями, будет теплым в зимний период и сохранит прохладу в летнюю жару.
Глинобитные стены или же возведенные из грунта, перемешенного с камнями, глиной и песком, — тоже отличный вариант. Как правило, дома, выстроенные из этих материалов, имеют толщину стен 600 и более миллиметров, и отличаются хорошим сохранением тепла и прохлады. При этом материал будет иметь доступную стоимость.
Саман тоже проверен временем и, несмотря на то, что сегодня разрабатываются и поступают в продажу инновационные стройматериалы, от блоков из глины и соломы строители не спешат отказываться
Саманные блоки также являются хорошим проверенным строительным материалом, изготавливаемым из глины и соломы. Дом из них получается теплым и долговечным. Конструкция также держит прохладу летом и тепло зимой.
Соломенные блоки применяются как самостоятельный материал для возведения стен или же в качестве утепляющего материала в каркасной конструкции
Соломенные блоки обладают высокими теплоизоляционными возможностями, с ними легко работать, материал имеет доступную стоимость. При выборе блоков из соломы как основного материала для стен их скрепляют между собой брусом, что придает прочность конструкции. Применяется этот материал и для укладки в каркасные стены, что делает их более теплыми и долговечными, нежели при применении минеральной ваты.
Кирпич и камень — это надежные и, безусловно, долговечные материалы, но они имеют один существенный минус — это высокая теплопроводность. Поэтому стены, возведенные из них, требуют хорошего утепления.

Для покрытия крыши в экодомах хорошо подходит керамическая черепица, металл, имеющий красочное покрытие или камыш.

Камыш — это уникальный материал, который способен сохранить внутри дома тепло в самые суровые зимы и прохладу в жаркие летние дни

Выше названы основные экологически чистые материалы для стен и крыши экодома. Конечно, работать с этими материалами несколько сложнее, чем с готовыми блоками, но все труды будут не напрасны. После того как фасад стен будет выровнен и окрашен, никто даже не подумает, что дом возведен из «подручных» материалов.

Секреты планировки: чертежи и схемы

Визуализация проекта упрощает его выполнение, а наброски, чертежи, схемы с указанием точного расположения, конкретных параметров и материалов помогают «запустить» процесс выполнения задачи. Помним, что строительство дома (в том числе и с приставкой эко) нельзя начинать без разрешительных документов госинстанций, которые дают «добро» только после тщательного изучения проекта. Рекомендуем «серьезную» документацию составлять вместе с инженерами-проектировщиками, чтобы избежать затяжной волокиты.

Один из вариантов общей схемы строительства зеленого дома с указанием элементов системы водоснабжения, теплоизоляции, вентиляции, освещения и декоративного оформления (+)

Что необходимо отображать на схемах для строительства экодомов? Все, что вызывает хотя бы малейшее затруднение – например, расположение вентиляционной системы.

Возможная схема вентиляции с рекуператором – устройством, представляющим собой теплообменник, использующий теплоту исходящих газов для частичного нагревания отопительной системы (+)

Экономия энергии, вырабатываемой солнечными батареями, также подразумевает оборудование сложного комплекса различных систем, в том числе и горячего водоснабжения.

На схеме показана система с двойным источником электрической энергии: солнечными батареями, расположенными на скате крыши, и котлом, установленном в нижней части дома (подвале, цокольном этаже). Это решение будет считаться экологическим, если для работы котла использовать биотопливо (+)

А вот еще один вариант установки солнечных батарей.

Солнечный коллектор закреплен на крыше отдельно стоящего здания, специально построенного для размещения водонагревательной системы. Горячая и холодная вода поступает в дом по подземному трубопроводу

Ветрогенераторы нерационально устанавливать в регионах с лесопосадками или другой защитой от ветра, однако на берегу морей, водохранилищ, в степях и горах они оправдывают расходы на установку.

Работу солнечного коллектора и ветряного генератора можно объединить с помощью гибридного контроллера, который распределяет полученную энергию по точкам потребления или направляет ее в аккумулирующие устройства (+)

Перед возведением дачного или деревенского дома из бруса или бревен необходимо продумать обустройство теплоизолирующего слоя.

В зависимости от расположения используют разные утеплители: минеральную вату, твердые и рыхлые теплоизоляционные материалы на натуральной основе, маты из шерсти или хлопка

Вот такой дом придумали ученые из Уэльса. Он тратит меньше энергии, чем вырабатывает. Миниатюрная «электрическая фабрика» является типовым проектом, то есть дом может приобрести любой желающий. Утверждают, что его стоимость почти такая же, как у обычного дома.

Мощные солнечные батареи, установленные на крыше и части стены, экономные бытовые приборы, «умная» распределяющая автоматика – факторы, обеспечивающие избыточное количество электроэнергии (+)

Готовые схемы можно найти на сайтах компаний, занимающихся строительством экодомов и зданий с пассивным энергосбережением.

Галерея изображений
Фото из
Техническое оснащение экодома чаще всего предполагает организацию автономного водоснабжения с обустройством источника воды

Система отопления экодома включает несколько взаимодополняющих вариантов: газовый котел + солнечные батареи или коллекторы + ветрогенераторы

Принципы энергосбережения заложены в основу подобных сооружений. Теплоаккумулятор должен быть как обязательное оборудование

Техническими средствами должна быть обеспечена территория, прилегающая к экодому. Для большого участка желателен автоматический полив

Для исключения перебоев с поставкой энергии необходим газовый или электрический генератор

Для отдельно стоящего здания требуется установка интеллектуальной системы управления доступом на территорию

Здоровый и максимально благоприятный микроклимат в помещениях экологически ориентированного дома обеспечит климат-система

Умную системы управления приборами освещения, расположенными на улице и в помещениях, питают солнечные батареи. Ей достаточно 12 В

Автономное водоснабжение из скважины/колодца

Солнечные батареи как дополнение к отоплению

Наличие теплоаккумулятора в хозяйстве экодома

Автоматический полив для ухода за территорией

Электрический или газовый генератор

Установка умной системы управления доступом

Интеллектуальная система контроля за микроклиматом

Умная система управления освещением

А сейчас более подробно остановимся на двух проектах – строительстве экодомов из соломы и дров с добавлением глины, играющей роль связующего материала.

Мастер-класс: строим недорогой энергоэффективный экодом

Построить такой дом можно самостоятельно, причем необязательно на это придется потратить много денег. Пошаговая инструкция ниже поможет вам построить энергоэффективный экодом из соломы.

Последовательность действий Описание Шаг 1. Заливка фундамента Фундамент для будущего экодома заливают монолитный. Это довольно сложная работа, и в одиночку не справиться – желательно, чтобы в этом процессе участвовали минимум 4 человека. Возможно, лучше доверить это дело профессионалам.Сначала исследуются перепады высоты грунта, затем площадку для постройки тщательно выравнивают, укладывают гидроизоляцию, создают арматурный каркас. Затем заливают бетонный раствор и оставляют на 4 недели. Шаг 2. Укладка рубероида По периметру фундамента будущего экодома – в тех местах, где будут возведены стены – укладывается рубероид для гидроизоляции. Шаг 3. Нижняя обвязка стены Следующий шаг – укладка обвязки стен. Ширина ее составляет 40 см, соответственно, и толщина стен будет такой же

Важно отметить, что нижнюю обвязку можно утеплить – например, эковатой, льняным утеплителем. Шаг 4. Стены Стены в экодоме – это сэндвич-панели, плотно набитые соломой

Их устанавливают и скрепляют между собой с помощью мощных саморезов и шуруповертов. Также они фиксируются к нижней обвязке. Шаг 5. Установка перемычек В оконных и дверных проемах устанавливают надежные перемычки – это также панели, набитые соломой. Шаг 6. Окончание работ с установкой сэндвич-панелей Сэндвич-панели установлены: в итоге получается такая каркасно-соломенная конструкция – надежные стены будущего энергоэффективного экодома. Шаг 7. Верхняя обвязка стены Следующий шаг – сверху стены скрепляются верхней обвязкой. На нее устанавливается мауэрлат. Шаг 8. Основание крыши Далее происходит монтаж стропильной системы. Стропила между собой соединяют также с помощью болтов и саморезов, с использованием крепежных металлических уголков и пластин. Шаг 9. Кровля Сверху стропил настилается сплошная обрешетка, изготовленная из фанеры, произведенной с использованием биоклея – такой материал идеален для экодома. Поверх нее обустраивается контробрешетка, на которую закрепляется кровельная солома. Шаг 10. Установка окон и дверей Когда крыша полностью готова, можно переходить к установке окон и дверей. Их также важно выбирать правильно – хорошо подойдут те, что изготовлены из стеклокомпозита или дерева. Шаг 11. Облицовка фасада Дело за малым – за облицовкой фасада. Ее производят с помощью панелей, изготовленных с использованием стружки и глины. Затем фасад можно оштукатурить глиняным раствором и покрасить экологически чистой краской

Стены Стены в экодоме – это сэндвич-панели, плотно набитые соломой. Их устанавливают и скрепляют между собой с помощью мощных саморезов и шуруповертов. Также они фиксируются к нижней обвязке. Шаг 5. Установка перемычек В оконных и дверных проемах устанавливают надежные перемычки – это также панели, набитые соломой. Шаг 6. Окончание работ с установкой сэндвич-панелей Сэндвич-панели установлены: в итоге получается такая каркасно-соломенная конструкция – надежные стены будущего энергоэффективного экодома. Шаг 7. Верхняя обвязка стены Следующий шаг – сверху стены скрепляются верхней обвязкой. На нее устанавливается мауэрлат. Шаг 8. Основание крыши Далее происходит монтаж стропильной системы. Стропила между собой соединяют также с помощью болтов и саморезов, с использованием крепежных металлических уголков и пластин. Шаг 9. Кровля Сверху стропил настилается сплошная обрешетка, изготовленная из фанеры, произведенной с использованием биоклея – такой материал идеален для экодома. Поверх нее обустраивается контробрешетка, на которую закрепляется кровельная солома. Шаг 10. Установка окон и дверей Когда крыша полностью готова, можно переходить к установке окон и дверей

Их также важно выбирать правильно – хорошо подойдут те, что изготовлены из стеклокомпозита или дерева. Шаг 11

Облицовка фасада Дело за малым – за облицовкой фасада. Ее производят с помощью панелей, изготовленных с использованием стружки и глины. Затем фасад можно оштукатурить глиняным раствором и покрасить экологически чистой краской.

Особенности утепления и теплоснабжения

Обычно обогревательная система дома функционирует за счет сжигания органического топлива: мазута, угля, газа и даже дров. Во время процесса сгорания в воздух поступает большое количество продуктов отхода. Как этого избежать? Во-первых, следует максимально утеплить дом, во-вторых, стоит рассмотреть альтернативные источники энергии. Тепловой насос или солнечные батареи требуют немалых первоначальных вложений, а использование кавитатора – вариант достаточно экономичный, хотя и не знакомый большинству владельцев.

Как ни странно, огромную популярность завоевали дома из глины, песка и соломы. Строения круглой формы прекрасно сохраняют тепло в южных районах, но для северных широт с суровыми зимами они не подходят

Обустройство экодома во время строительства

Экологическими материалами для строительства дома считаются любые природные богатства – древесина, камень, кирпич, сделанный, как известно, из глины, сама глина, соломенные блоки.

В северных и умеренных широтах отдают предпочтение деревянным постройкам – теплым, «дышащим», наиболее подходящим для меняющегося климата. В зависимости от типа почвы возводят свайный или ленточный фундамент, на него устанавливают сруб, для строительства которого можно использовать древесину в любом ее проявлении: круглый лес, клееный брус, оцилиндрованное бревно.

Обшивка производится древесной плитой, вагонкой, блок-хаусом. Между стенами сруба и обшивкой прокладывается теплоизоляционные маты с парозащитой. Оптимальный материал для окон – трехслойный клееный брус, обладающий теплопроводностью древесины, но более прочный. Фундамент декорируют камнем или керамикой, которые не только служат элементом украшения, но и защищают нижнюю часть здания от влаги и ветра. Таким образом, дом получился экологичным. Как можно обустроить отопительную систему, чтобы она не противоречила общей тенденции?

Шпон из хвойных пород древесины, который является основой клееного бруса, придает строению необычайную прочность и износостойкость. Кроме того, брусовые дома не нуждаются в дополнительных отделочных работах, так как выглядят достаточно презентабельно

Гидродинамический бестопливный теплогенератор

Работу теплогенератора с кавитатором обеспечивает подключение к электрическому источнику, без которого невозможно функционирование двигателя насоса. Принцип кавитации основан на том, что жидкость, циркулируя в замкнутой цепи, постепенно нагревается, то есть она не требует дополнительного нагрева котлом, вследствие которого обычно образуется накипь. Современное оборудование снабжено кавитатором, установленным в контур. Он не играет роли в нагревании жидкости, но основное преобразование кинетической энергии в тепловую происходит именно в нем, к тому же он служит для защиты насоса от преждевременного износа.

В состав принципиальной схемы теплогенератора входят: 1 — главный насос; 2 — кавитатор; 3 — насос циркуляционный; 4 — эл/магнитный клапан; 5 — вентиль; 6 — расширительный бак; 7 — радиатор.

Эффективность работы бестопливного теплогенератора можно повысить, используя дополнительный накопитель и систему обогрева «теплый пол». Для обеспечения достаточного количества горячей воды подключают бойлер косвенного нагрева. Запасным, а в летний сезон и основным источником нагрева может стать солнечный коллектор. Благодаря гелиосистемам теплогенератор летом полностью отключают.
