Ремонт газового котла «Протерм»: характерные неисправности и методы исправления ошибок

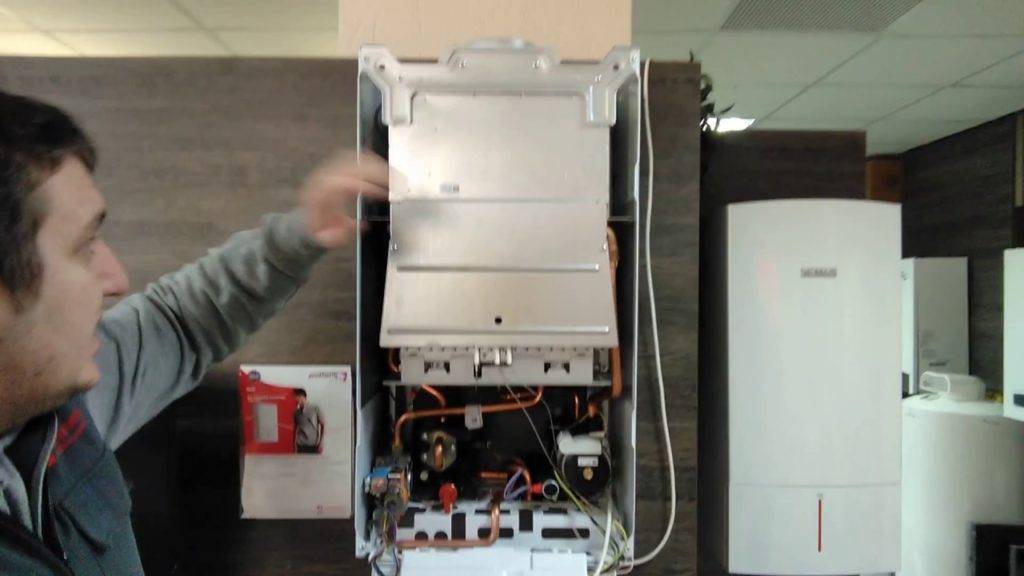

Коды ошибок, их причины и способы устранения

Расшифровка кодов ошибок агрегатов Протерм у разных моделей примерно одинаковая. Если Вы хотите узнать подробно, что обозначает неисправности газового котла протерм леопард или пантера, загляните в их инструкцию по эксплуатации. Ниже приведены все возможные коды ошибок.

Коды ошибок F00 и F01 – температурные сенсоры подачи и обратки выключены. Эта ошибка означает блокирование розжига и прекращение подачи топлива через газовый клапан. Она может быть вызвана не только прямой неполадкой, но и возникать вследствие срабатывания системы безопасности – аварийного термостата. Низкое давление топлива на входе, неверное подключение фазы и нуля также могут стать причиной потери пламени.

F10, F11 – короткое замыкание датчиков подачи и обратки.

Код F13 – сломан датчик бойлера. Проверьте проводку сенсоров и их работоспособность.

Ошибка F20 указывает на проблему с перегревом. Случается из-за отсутствия расхода отопительной воды в системе. Чтобы устранить проблему, необходимо:

• проверить работоспособность насоса и при необходимости его разблокировать;
• осмотреть тепловой фильтр;
• удостовериться, что запорные краны открыты;
• проверить контур ГВС.

Код F22 – недостаток воды в системе. Причины обычно такие:

• утечка в системе отопления – долейте теплоноситель;
• дефект расширительного бака – проверьте бачок.

F23 – достигнута максимальная разница между температурой подачи и обратки. Обычно это происходит при наличии проблемы с циркуляцией воды

Проверьте датчики подачи и обратки, обратите внимание на режим работы насоса

Ошибка F24 означает проблемы с циркуляцией воды. Появляется в результате слабой работы насоса или при низком давлении воды. Возможно, следует отрегулировать режим работы насоса или же в системе появилась утечка теплоносителя.

F25 (для моделей с классическим дымоходом) – система обнаружила в канале отвода тяги переизбыток дыма. Проверьте выхлопную трубу – возможно, она забита и требует очистки. Осмотрите, хорошо ли работает вентиляция. Проверьте дымовой датчик.

Код F26 – отсутствует напряжение через клапан шагового двигателя. Данный код возникает по причине неисправности этого элемента. Проверьте работоспособность шагового двигателя и его разъем.

F27 — ошибка поступления сигнала пламени, хотя газовые клапаны закрыты. Нарушена логика процесса. Проверьте следующие элементы:

• датчик пламени;
• основную плату котла Protherm;
• газовую арматуру на герметичнсоть.

F28 – отсутствует пламя при розжиге. Причины появления кода такие:

• неправильные настройки газового клапана – проверьте и перенастройте;
• клапан сломан – замените деталь;
• сенсоры розжига неисправны – проверьте их состояние;
• отсутствует заземление.

Код ошибки F29 означает потерю пламени во время горения. Причины могут быть в следующем:

• недостаток или отсутствие топлива – проверьте узел подачи газа;
• нагар на датчике ионизации – проверьте сенсор;
• неполадки в системе зажигания и контроля огня.

F33 – проблема с дифференциальным реле. Выключатель не становится в положение выкл. (OFF), если вентилятор выключен. Проверьте дифференциальное реле. Возможно, произошел засор в канале дымоудаления или ветер изменил направление.

Ошибка F42 – поломка кодирующего резистора. Проверьте его работоспособность.

Код F61 – неисправность главной платы контура. Причиной являются сбои в управлении газового клапана. Перезапустите агрегат. Если это не помогло, проверьте:

• все подключения к плате контура;
• работоспособность электронной платы.

F62 – сбой в закрытии газового клапана.

F63 – проблема с памятью основной платы.

F64 – ошибка главной платы контура. Появляется из-за быстрых изменений параметров датчиков тепла подачи и обратки.

F65 – ошибка электронной платы. Температура основной платы управления слишком велика.

F67 – ошибка основной платы агрегата. Сбой сигнала огня.

F68 – колебания сигнала огня.

Код ошибки F70 появляется в случае, если пользовательский интерфейс не совмещается с электронной платой.

F72, F84 – разница температур между сенсорами подачи и обратки. Проверьте проводку температурных датчиков подающей и обратной линии, при необходимости замените сломанный датчик. F73 – поломка сенсора давления отопительного контура. Подтяните проводку датчика или замените сломанный элемент. Код F74 – электрическая неисправность сенсора давления.

F77 – поломка внешнего оборудования. Проверьте подключение конденсатного насоса и внешнего газового клапана.

F83 – означает отсутствие жидкости в системе — температура не повышается при работающей горелке. Скорее всего, в теплообменнике есть лишний воздух. Код F85 – проблема с датчиками подачи и обратки – они подсоединены к одной и той же трубе. Проверьте работоспособность датчиков температуры.

Как поменять термопару?

Проводить замену устройства должен лишь специалист, так как это очень опасно. Если крепление негерметично, то любая поломка прибора даст искру, из-за чего произойдет взрыв газовой плиты. Чтобы избежать пожара в своем доме, не проводите самостоятельно замену термопары, а попросите специалиста сделать это.

Для замены устройства вам необходимо будет купить новую термопару в специализированном магазине. При выборе этого устройства выбирайте только качественный прибор, который прослужит вам долгие годы. Прежде чем покупать новый прибор, проконсультируйтесь со специалистом, который посоветует именно тот датчик, который подойдет именно вашей газовой плите или колонке.

Замена датчика термопары на газовом котле немного сложнее. В газовом котле чаще всего используют термопару из хрома и алюминия либо же из хромеля и копеля, реже используется железо-константа. Все эти металлы рассчитаны на высокий температурный режим, такие датчики часто используют в промышленности литейного производства.

Система контроля газового котла имеет в составе электромагнитный клапан и термопару.

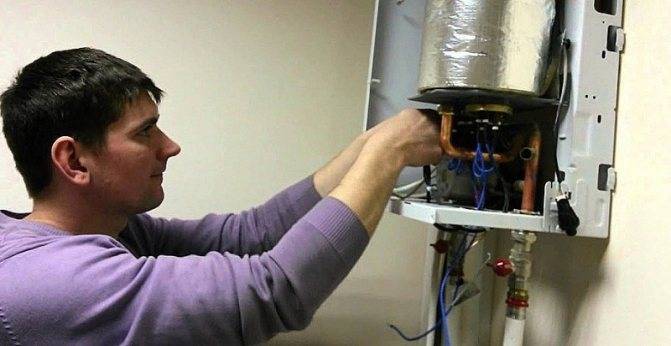

Чтобы провести замену устройства, нужно выполнить ряд последовательных шагов.

1. С помощью гаечного ключа открутить гайки, которыми закреплена термопара к электромагнитному клапану, после нужно достать один из концов термопары.
2. Осмотреть разъёмы. Если на них присутствуют различные загрязнения или окисления, их необходимо зачистить. Для этого понадобится мелкозернистая наждачная бумага.
3. Проверить с помощью мультиметра датчик термопары. Чтобы это сделать, приложите один из металлических концов устройства к мультиметру, а второй нагрейте с помощью зажигалки или горелки. Показатель мультиметра должен быть в пределах 50 мВ.
4. После этого, если показатель соответствует данным, нужно собрать его в той же последовательности. Если нет, то, скорее всего, его придется заменить.

Замена термопары в духовке кухонной газовой плиты осуществляется иначе. Сначала нужно снять крышку газовой плиты, она находится на противоположной стороне от той, где располагается ручка крана духовки.

Снимите колпачок, но перед этим очистите его с помощью наждачной бумаги. Если клемма снята, то колпачок свободно вращается. Когда вы увидите центральный клапан, проверьте его. Если он неисправный, его нужно заменить. Снимите клемму, потянув ее пальцами книзу. Снимите колпачок и перекройте вентиль на газовом стояке, теперь можно подключить горелку и проверить работу устройства.

После этого с помощью ключа отвинтите гайку и проведите диагностику. Проверьте отдельно клапан и термопару.

Основные коды ошибок и неисправности газового котла Протерм (Protherm)

Все неполадки оперативно определяет система самодиагностики, которая включает терморезисторы и другие детали, реагирующие на изменения сервисных настроек. Датчик передает сигнал на электронную плату, которая выводит ошибку на экран.

Оповещение состоит из определенной совокупности буквы и числа. Для каждой неисправности предусмотрен особый код. Детальный список ошибок достаточно длинный и прописан в инструкции по ремонту, которая прилагается к отопительному оборудованию. Частота распространения тех или иных сбоев зависит от модификации установки.

Наиболее распространенная ошибка котла Протерм Гепард – поломка регулятора давления газа (F28-29),

а неисправности Ягуара обычно связаны с датчиками или изменением рабочих параметров до критических.

При перегреве антифриза выбивает F01. При проблемах с розжигом появляется код F04. О неисправностях датчиков оповещают значения F02, F03, F09. Нередко на экране наблюдается шифр F10, сигнализирующий о сбоях давления.

Наиболее распространенные неисправности Протерм Медведь связаны с ошибками F10, F73, F20, F28. Первые два кода сигнализируют о КЗ в контуре подачи воды или на корпусе. F20 сигнализирует о перегреве, а F28 – об отсутствии розжига. Причины проблем связаны с неправильными настройками температуры, которые можно отрегулировать самостоятельно.

Популярность пользуется котел Протерм Пантера 30 ktv, неисправности которого часто связаны с перегревом системы (F20-21) и сбоями давления (F22). Также нередко нарушается работа насосного оборудования (F23, F24, F25). Достаточно распространенные в частных домах котлы Протерм Леопард, ошибки которых связаны с показателями питающего напряжения. Так о падении давления сигнализирует код F0, а о проблемах с датчиками – F2-F8.

Что значит ошибка f1 и как устранить

Ошибка f1 оповещает о блокировке розжига. Причины поломки связаны с отсутствием сигнала о наличии огня. При этом газовый клапан остается открытым, срабатывает система безопасности и оборудование отключается. Для устранения неисправности требуется перезапустить агрегат, нажав соответствующую кнопку на корпусе.

Читайте подробнее: Почему тухнет газовый котел? Основные причины

Ошибка f3

Код f3 сигнализирует о перегреве отопительного оборудования. Когда температура достигает 95 градусов, то автоматически срабатывает защитный механизм и система отключается. Для возобновления работы котла достаточно подождать, пока температурные показатели нормализуются. Если сбой повторится, то следует перезагрузить термопредохранитель.

Ошибка f4

При неисправности датчика горячего водоснабжения на дисплее появляется код f4. Оборудование продолжает обогревать дом, но не нагревает воду. Чтобы избавиться от такой ошибки котла Protherm, понадобится заменить датчик или зачистить окислившиеся контакты.

Газовый котел показывает ошибку f04 (неисправность ионизационного устройства)

Ошибка f 04 оповещает о проблемах с ионизацией. Чтобы устранить неисправность ионизационного устройства, требуется перезагрузить его и проверить, открыт ли газовый кран.

Ошибка f7

Ошибка f7 сигнализирует о разрыве связи. Для устранения поломки понадобиться осмотреть все провода на наличие видимых повреждений, прозвонить провода, проверить все входы и плату управления. Если источник сбоя не удалось определить самостоятельно, то требуется обратиться в сервисный центр.

Неисправность f20

Ошибку f20 выбирает при срабатывании предохранительного термостата. Причины неполадки заключаются в перегреве оборудования или разрыве цепи. Для ремонта требуется прозвонить проводку и повторно подключить устройство. Также следует осмотреть насосное оборудование, выпустить воздух.

Ошибка f28, как устранить

Причины f28 ошибки в газовом котле Protherm связаны со сбоями при подаче газа, поломкой электродов ионизации и электронной платы, неисправностью заземления. Ремонт оборудования зависит от источника проблемы.

Как устранить ошибку f28:

• Убедитесь в открытии газового вентиля, перезагрузите несколько раз систему, проверьте настройки оборудования;
• Почистите электроды ионизации с помощью мелкозернистой наждачки;
• Поменяйте полярность розетки и проверьте заземление агрегата;
• Замените электронную плату.

Что означает ошибка f75 в газовом котле Протерм

Ошибка f75 связана с неисправностью датчика давления. Причины сбоя заключаются в возникновении воздушных пробок в трубах. Также источником проблемы может быть недостаточное давление теплоносителя.

Коды ошибок газовых котлов Протерм – неисправности и способы устранения

Рассмотрим подробнее наиболее популярные модели производителя Protherm.

Протерм Гепард 23 МТВ (MTV)

Эта модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащена функцией нагрева жидкости для хозяйственных нужд, мощность устройства 23 кВт. На рынке существуют две модификации модели, естественный (МОВ) и принудительный (МТВ) отвод продукта сгорания.

Предусмотрено управление работой котла при помощи комнатного термостата или температурного наружного датчика. Конструкцией предусмотрен жидкокристаллический дисплей, при помощи которого и происходит контроль за работой устройства.

Гепард 23 МТВ не нуждается в подключении к дымоходной системе, поскольку имеет коаксиальную систему дымоотведения, что дает возможность монтажа в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.

Котел Протерм Гепард 23 МТВ

Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модуляционной горелки. Вода приобретает заданную температуру по истечению 3-х секунд после открытия крана, КПД составляет 91%.

Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов — очень прост в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.

Протерм Рысь

Способ монтажа настенный, котел предназначен для отопления помещения и подогрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. Благодаря принудительному выводу продуктов горения, существует возможность монтажа в помещении без оборудованного дымохода, или если нет технической возможности его там обустроить.

Котел Протерм Рысь

Невзирая на небольшую стоимость, имеет хороший коэффициент полезного действия 94%, при этом расход топлива небольшой. Имеет два режима работы: экономный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.

Контроль температуры нагрева воды осуществляется при помощи датчика NTC, который установлен на выходе из вторичного теплообменника. Оборудован трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при понижении температуры ниже 5 градусов.

Протерм Скат

Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрический котел, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для отапливания небольших площадей.

Котел Протерм Скат

Устройство одноконтурное, предназначено для обогрева помещения, КПД составляет 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть прекрасная возможность дистанционного управления.

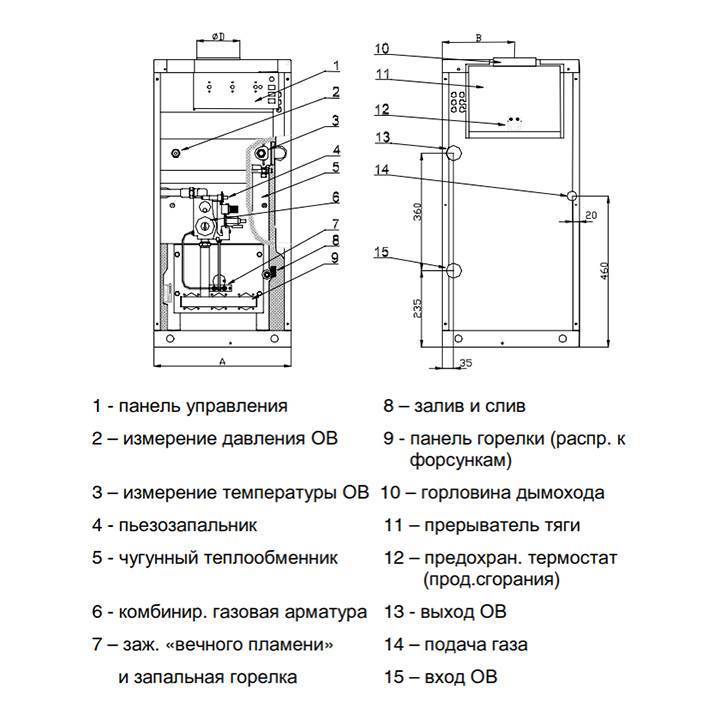

Протерм Медведь 40 KLOM

Это наиболее популярная модель в данной линейке напольных чугунных газовых котлах, так же, как и модели Протерм КЛОМ 20, 30,40,50. Данная модель часто используется вместе с твердотопливным котлом, как дополнительный отопительный прибор.

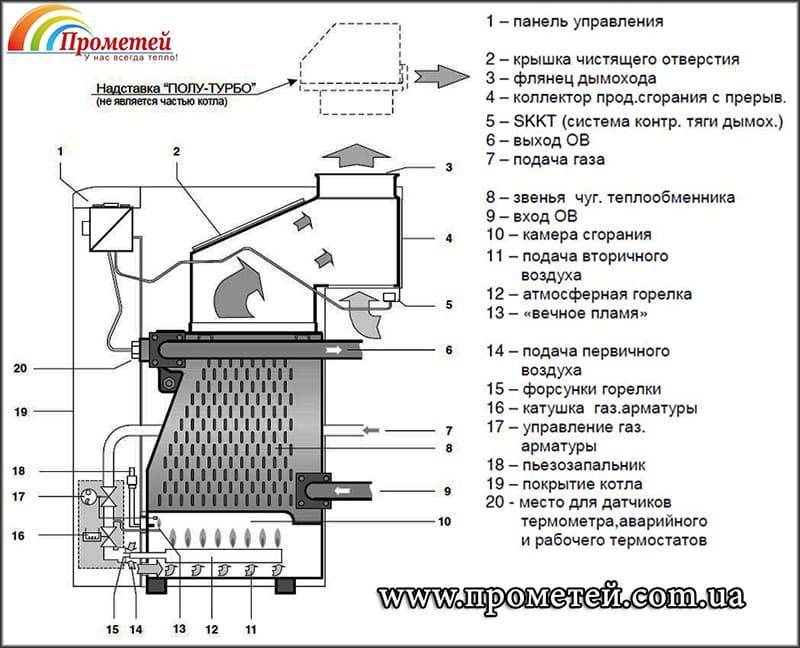

Котел Протерм Медведь 40 KLOM

Несомненный плюс — это простота использования, высокий КПД 92%.Также в серии Медведь существует линейка Протерм 40 KLZ, который оснащен встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно сокращает затраты, связанные с ремонтом.

Протерм Пантера (Panthera)

Предназначена для отапливания офисов, домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 метров квадратных.

Может работать с низким давлением, наличие защиты от замерзания отопительной системы, имеет высокую степень безопасности. Благодаря дисплею, есть возможность отслеживать работу котла.

Котел Протерм Пантера

Конструкцией предусмотрены два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим “комфорт”, при его включении с крана течет горячая жидкость уже через 2 секунды. Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или жилого дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров за минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.

Котел Протерм Ягуар

Причины, по которым котел не включается

Если отопительное оборудование не загорается совсем, причинами бывают такие факторы:

• вышла из строя система розжига;
• прекращена подача газа или закрыт кран на трубе, его подающей;
• слишком низкое или высокое давление газа внутри трубы;
• засорилась форсунка горелки.

Если загорается не с первого раза

Поломки газового отопительного агрегата, в случае которых они загораются не срезу вызывают разные факторы. Внешние:

• слишком низкий уровень давления газа в магистральном трубопроводе;
• проблема с функционированием дымохода;
• колебания напряжения;
• сквозняк или низкая температура внутри здания, где стоит котел.

К внутренним относят выход из строя электроники, насоса, теплообменника.

Если агрегат гаснет, а потом не сразу загорается, причиной такого явления может быть нарушение вентиляции в комнате. Такое часто случается у отопительных приборов «Протерм», «Навьен» и др., у которых камера сгорания открыта. Они берут воздух для горения из комнаты.

Другие неисправности

При падении давления в магистрали двухконтурные приборы «АОГВ» или «Вайлант», например, отключаются. Такое бывает и при колебаниях подачи топлива. При неправильной регулировке запальника, срабатывает защита, котел прекращает работу.

Для определения других неисправностей требуется знание устройства прибора, который требует ремонта. У каждой модели бывают свои отличительные особенности. Но чаще у всех марок ломаются узлы, датчики или циркуляционные насосы. Если такой насос вышел из строя, то горелка не включится, и котел не сможет работать на подачу горячей воды и отопления. Бывает, что насос гудит, но работы нет. Вполне возможно, он заклинен.

Иногда во всем доме слышно, как громко и натужно работает котел. Это чаще вызвано большим количеством накипи в теплообменнике. Этот фактор нередко приводит к перегреванию теплообменника.

Свист могут также издавать форсунки. Происходит это при зажигании котла. Свист сигнализирует о присутствии воздуха в газопроводе. Для ликвидации свиста достаточно сбросить воздух.

При попадании воды или конденсата на основную плату происходят неисправимые поломки внутри нее. Если причиной стала влага, на плате видны разводы.

Внимание! Для продолжительной службы газового оборудования, плата должна быть защищена от протеканий воды и попадания внутрь пара

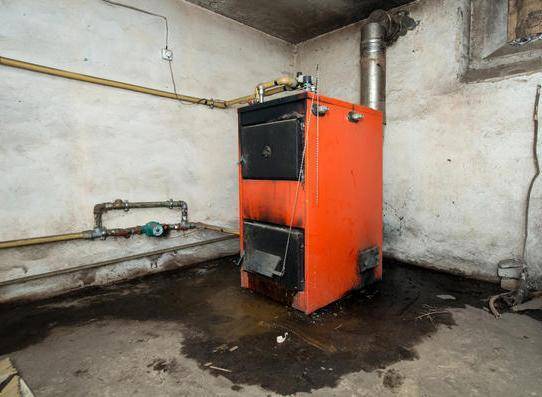

Причины и провоцирующие факторы

Основными причинами, которые могут образовывать течь в газовом котле, являются:

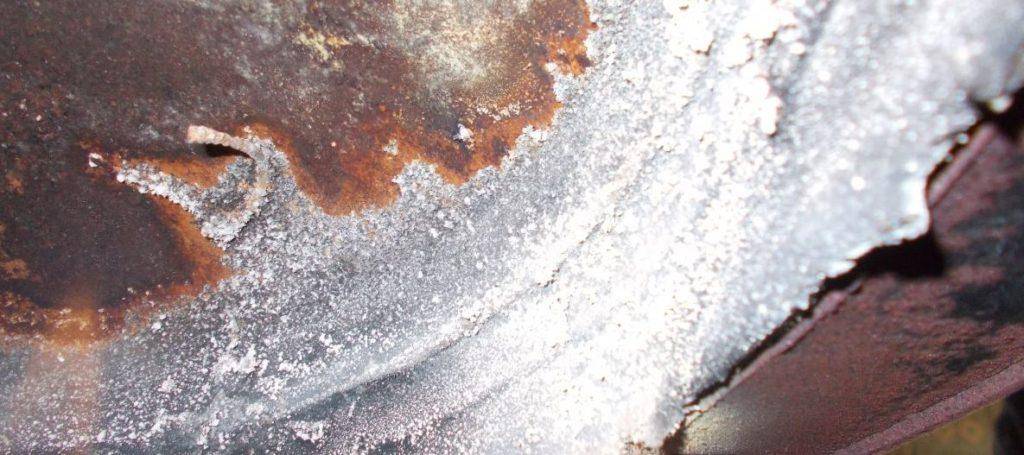

Пробоина в водонагревательном бачке – вызывается коррозией металла, что особенно часто преследует те агрегаты, которые в непрерывной эксплуатации более 10 лет. При частом контакте воды с металлической поверхностью образуется ржавчина, которая постепенно разъедает водонагреватель. Вначале это будет мельчайшая дырочка, которая не даст о себе знать до поры до времени. Но в один прекрасный момент пробоина достигнет внушительных размеров, что нельзя будет не заметить невооруженным глазом.

Плохо затянутые сгоны и отсутствие герметичности в стыках – вода подтекать будет постоянно, образуя капли, которые очень быстро перерастают в лужи

Это еще раз подчеркивает важность и необходимость правильной установки системы отопления.

Пробоина в водонагревателе по сварочному шву – заводской брак сложно проверить или выявить перед покупкой оборудования. Обычно проблема возникает ровно тогда, когда гарантийный срок исчерпан

Доказать что-либо в такой ситуации практически невозможно, а вот потратиться на дорогостоящий ремонт или замену этой части котла придется.

Прогорание стенок водонагревателя – такое возможно, если в камере сгорания постоянно сильное пламя, которое при частом воздействии на металл разрушает его целостность. Естественно, за неделю этого не произойдет, но за 10 лет непрерывной эксплуатации вполне возможно.

Не забывайте и о такой проблеме, как конденсат. Часто он собирается на металлических сгонах или пластиковых патрубках, формируя достаточно крупные капли, которые якобы вытекают из котла.

Всему виной отсутствие должной температуры в помещении, где находится котел. Если она ниже 10℃, а в отопительной системе нагрев воды доходит до 60-70℃, образуется разница температур, которая и является причиной ложного беспокойства.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Естественно, проблему нужно решать, поскольку повышенная влажность плюс металл всегда равно коррозии, которая приведет к необходимости замена отдельных элементов системы.

А теперь давайте разберем провоцирующие факторы, которые в совокупности приводят к неисправности самого водонагревателя в системе отопления:

• Котел работает «на износ» – установлены максимальные температуры, пламя в горелке буквально выжигает металл, формируя в нем прободнения.
• Неправильно выбрана модель котла, мощность которой не рассчитана на обогрев огромной площади жилья. Такое случается, когда в целях экономии для обогрева частных жилых домов покупаются не мощные настенные котлы, а маломощные (на 7-8 кВт) парапетные. Итог понятен – сумасшедший перерасход топлива и работа котла на износ, что грозит постоянными поломками.
• Камера сгорания установлена настолько низко, что высокое пламя горелки разрушает металлический слой.

Последствия течи в котле

• Использование «живой» воды – в отопительную систему нельзя заливать воду из колодцев и криниц, так как в ней растворено большое количество кислорода. В свою очередь кислород провоцирует развитие коррозии, которая вызовет течь не только в радиаторах, но и в самом котле. Специалисты рекомендуют заливать в расширительный бак только дистиллят, но многие пользователи газового оборудования это игнорируют и ставят автоматическую подпитку из общей системы водоснабжения.
• Резкий перепад температуры воды – когда в системе полностью холодная вода, а пламя горелки выставлено на максимум. Резкий нагрев воды приводит к стремительному расширению металла, что провоцирует трещины, особенно в стальных напольных котлах.
• Отсутствие ежегодной профилактической чистки нагревательного элемента – в систему запускается реагент, который растворяет накипь, а также нейтрализует ржавчину в воде. Если этого не делать, риск развития утечки будет высок уже на 3 год эксплуатации котла.

Еще один важный момент – это дешевая стоимость котла. Мнимая экономия, которая достигается за счет использования листового металла, склонного к быстрому окислению при постоянном контакте с водной средой.

Причиной образования течи на сгонах является неправильная установка. Чаще такое проявляется, когда монтаж отопительной системы выполняется самостоятельно, не имея навыка и опыта.

Не исключайте и такую проблему, как запуск системы отопления без теплоносителя. Металл быстро перегревается и склонен к образованию трещин, сколов и других повреждений.

Совет эксперта

• Перед тем как приступать к ремонту котла Аристон, нужно нажать кнопку «RESET» (в переводе сброс, воспроизведение, обнуление) и перезапустить отопительную установку.  Нередко это помогает восстановить ее работоспособность. Как правило, появление ошибки вызывается нестабильностью напряжения – типичный случай для частного сектора.
• Если котел Аристон без дисплея и его индикаторные лампочки мигают, не факт, что появилась неисправность. Это бывает при включенном режиме «Комфорт». Теплогенератор вынужден подстраиваться под микроклимат в помещении, отсюда и его периодические выключения/включения

Устранение основной ошибки котла Протерм f28

Это означает, что пламя потухло при попытке человека запустить устройство, из основных причин специалисты выделяют:

1. Низкое давление в контуре.
2. Завоздушенность.
3. Нарушена подача газа.
4. Оборудование настроено некорректно.
5. Поломка в электронной плате.

Нужно попытаться перезапустить агрегат, если был сбой питания, то работа приспособления продолжится в заданном порядке. Но если причиной ошибки f28 будет засорение клапана подачи газа, то без помощи специалистов не обойтись, в электронные платы лучше не заглядывать самостоятельно, особенно когда определенных навыков в этом деле нет.

Вскрытие некоторых защитных элементов приведет к проблемам, связанным с гарантией на котел протерм леопард или любую другую модель, ее могут отменить по факту несанкционированного съема составляющей.
