Монтажные клинья: разновидности и особенности применения

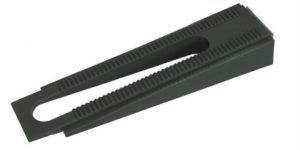

Пластиковые монтажные клинья — технические характеристики и размеры

Строительство, ремонт, какие-то монтажные работы – регулярно приходится сталкиваться с необходимостью выравнивания, более надежной фиксации отдельных элементов конструкций. Пластиковые монтажные клинья, к сожалению, еще не нашли широкого применения в быту, хотя в любом случае они просто незаменимы.

Главная причина их недостаточной востребованности у «частников» – слабая информированность покупателей о данных изделиях. Автор считает необходимым восполнить этот пробел.

Особенности продукции

На практике в качестве распорных клиньев используются самодельные «чурки» из древесины, и только в редких случаях – металла. Недостатки любого «дерева» известны – подверженность усыханию, впитывание влаги, невысокая прочность и тому подобное, вплоть до разрушения насекомыми-древоточцами. А если еще учесть, сколько приходится тратить времени на поиск подходящей деревяшки, из которой можно вырезать (выстругать) образец соответствующего размера, вывод очевиден – не совсем удобно и практично.

Но это не главное. В процессе эксплуатации любой конструкции клинья из древесины постепенно деформируются, и через определенное время возникают проблемы. Например, перекошенные оконные рамы или дверные проемы. Как результат – незапланированный ремонт.

Пластиковые монтажные клинья всех этих недостатков лишены. Водопоглощение отсутствует, насекомым они неинтересны, а к изменениям температуры инертны, так как в производстве используются специальные полимеры

И что немаловажно, они не проскальзывают по основе, с которой контактируют

Значит, в процессе эксплуатации какие-либо подвижки в месте установки монтажных клиньев исключены – фиксация абсолютно надежная. Это обеспечивается наличием системы «зубчиков», которые нанесены на пластик под углом, с обеих рабочих сторон изделия. Как правило, стандартный интервал между ними – 0,5 мм.

По всему объему клиньев расположены пазы. Следовательно, за счет этих «воздушных камер» исключено промерзание в точке установки данного приспособления.

Технические характеристики монтажных клиньев

Температурный диапазон (ºС), при котором изделия не меняют свойств и форму – от -45 до +85.
Предел регулирования высоты (мм) с помощью монтажных клиньев – от 8 до 90.
Впитывание влаги, деформация, гниение отсутствуют.
Фиксация по месту установки – любой крепежной деталью (гвоздем, саморезом, шурупом).
Инертность к монтажной пене, что позволяет более надежно герметизировать стыки.
Срок пригодности клиньев – не ограничен.

Размеры

По этому параметру монтажные клинья подразделяются на 3 группы. Все приведенные стандартные размеры (д – ш – в) – в мм.

Малые (91 – 43 – 15) – как правило, используются при первичной установке чего-либо и нужны лишь для небольшой юстировки конструкционных элементов. Чаще всего применяются при обустройстве чистовых полов из досок паркета или ламината.
Средние (115 – 30 – 19) – целесообразно использовать при укладке лаг, установки оконных рам. Такие клинья рассчитаны на предельную нагрузку в 1 650 – 1 850 кг, поэтому способны выдержать вес даже дверных блоков.
Большие (143 – 43 – 22) – изделия этой разновидности используются при масштабных работах, когда приходится иметь дело с крупногабаритными, массивными конструкционными элементами. Например, толстые лаги, части стропильной системы, оконные блоки больших размеров. Такие клинья выдерживают вес до 2 200 кг.

Применение клиньев

Где они могут понадобиться, хороший хозяин сообразит и сам. Вот лишь некоторые примеры использования пластиковых клиньев.

Выравнивание: блоков (оконных, дверных) в проемах, лаг при монтаже черновых полов, элементов системы стропил и тому подобное.
Установка легких стационарных лестниц.
Ремонт деформированных частей конструкций.

Стоимость монтажных клиньев

Несложно догадаться, что она зависит от размеров изделий и производителя. Но так как материал клиньев – пластик, то цена по определению высокой быть не может и лежит в пределах 3,5 – 8,5 руб/ед. Количество образцов в упаковке разное – от 200 штук для больших до 700 для малых.

Этой информации достаточно, чтобы понять – применение таких распорных устройств более чем целесообразно. Затраты на пластиковые монтажные клинья практически не отразятся на конечной стоимости работ, зато они повысят скорость проведения отдельных технологических операций и точность юстировки.

Дополнительные характеристики клиньев с разными размерами

Если речь идет о малых изделиях, то их длина, ширина, а также высота равны 91, 43 и 15 миллиметрам соответственно. Если вам необходимо рассчитать, какое количество упаковок потребуется приобрести для проведения работ, то необходимо учесть, что в одной упаковке содержится 700 единиц изделий

Когда речь идет о средних клиньях, важно учесть, что их длина, ширина и высота равны 115, 30 и 19 миллиметрам соответственно. Приобретая такие изделия, учитывайте, что в одной упаковке содержится 600 единиц товара

Большие клинья обладают длиной, шириной и высотой, которые равны 143, 43 и 22 миллиметрам соответственно. В одной упаковке будет 200 штук.

Преимущества пластиковых клиньев перед деревянными

Если вы не можете решить перед проведением монтажных работ, какие клинья выбрать — на основе древесины или пластика, важно взвесить все положительные и отрицательные стороны каждого из названных материалов. Прежде всего, необходимо отметить тот момент, что деревянные клинья вами будут изготавливаться самостоятельно, что не может гарантировать получения точных размеров, как в случае с пластиковыми опорами, которые изготавливаются в условиях завода

Важно учесть еще и то, что клинья из пластика обладают отличной несущей способностью, которая не изменяется со временем, ведь в основе изделий лежит высокопрочный материал. Этого нельзя сказать о древесине, которая со временем теряет первоначальную влажность, усыхает и изменяет линейные размеры

Пластик, в отличие от древесины, не гниет. Он водостоек и морозоустойчив. Если древесина намокнет, то это станет причиной ее последующего рассыхания. Использовать пластиковые клинья можно без ограничения по срокам эксплуатации. По этому показателю пластик тоже выигрывает перед деревом.

Монтажные клинья: особенности использования при укладке пола на лагах

Выравнивание лаг для пола – одна из основных способностей элементов этого типа. Монтажные клинья для лаг позволяют точно подобрать необходимую высоту будущей поверхности, устранив неровности и дефекты чернового пола. Но стоит знать об одном нюансе: твердый пластик таких клиньев нередко негативно сказывается на свойствах бетонной поверхности, к которой он крепится. Со временем в результате нагрузок бетон может начать крошиться, а клинья будут проседать.

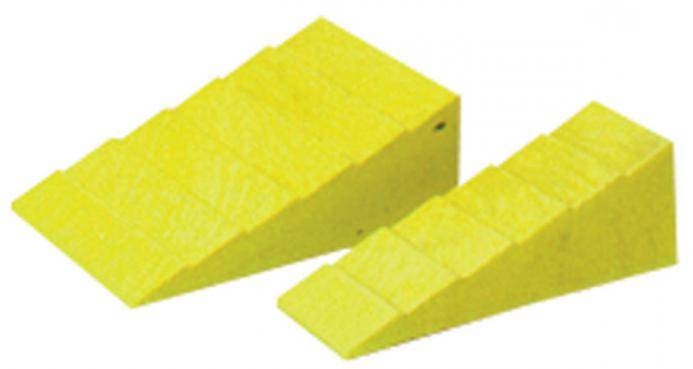

Для укладки пола на лагах подходят деревянные и пластиковые клинья

Для того чтобы этого избежать, дополнительно крепят продольные лаги вдоль поверхности. Затем на них делают разметку оси установки для поперечных перекрытий. Укладка осуществляется путем вставки колодок среднего или большого размера в местах пересечений брусьев. Затем лаги дополнительно выравнивают.

Для закрепления достигнутого результата каждую колодку сбоку покрывают небольшим количеством обычной монтажной пены. Благодаря этому исключены сдвиги лаг со временем. Примерно через сутки после нанесения пены останется только загнать в лаги шурупы нужной длины или же скрепить брусья между собой при помощи металлических уголков.

Для помещений, имеющих небольшую площадь, это идеальный вариант. Для длинных лаг ‒ это не слишком удачное решение, так как за счет большой длины древесина будет проседать. Поэтому в больших комнатах предпочтительнее использовать для лаг клееный брус. Так будет прочнее и надежнее.

Аналоги клинового анкера

На современном рынке предлагается большое разнообразие крепежных элементов, позволяющих получать надежные и долговечные соединения различных предметов с поверхностями из разных материалов. Так, кроме анкерных болтов клинового типа при выполнении строительных и ремонтных работ сегодня можно использовать:

анкеры стандартной конструкции – наиболее универсальные и часто используемые при выполнении строительных и ремонтных работ крепежи;
стержневые фиксаторы, применяемые в тех случаях, когда отверстия для их установки отличаются значительной глубиной;
анкерные крепежные изделия из латуни, которые используются в тех случаях, когда различные предметы необходимо закрепить на поверхностях бетонных конструкций;
анкеры, специально предназначенные для того, что крепить с их помощью различные предметы на конструкциях из фанеры и гипсокартона (следует иметь в виду, что при помощи таких анкерных элементов можно фиксировать предметы и элементы конструкций, отличающиеся небольшой массой);
химические анкеры.

Химические анкера с одинаковым успехом используются как в полнотелых конструкциях, так и в пустотных материалах

Для монтажа крепежей последнего типа не требуется прилагать значительных физических усилий. Принцип работы химических анкеров заключается в следующем. В отверстие, подготовленное для монтажа крепления, помещается капсула, содержащая специальный клеевой состав. Металлическая шпилька, вставляемая в отверстие позже, проламывает наружную оболочку ампулы и ее внутреннюю перегородку, вызывая смешивание клеевого состава с отвердителем и поступление полученного состава в полость отверстия. Застывая, такой состав формирует прочное и надежное соединение шпильки со стенками отверстия.

Даже по фото всех вышеописанных крепежных элементов заметно, как они отличаются друг от друга. Связано это с тем, что конструкция каждого из них специально разработана для решения конкретной задачи по креплению предметов разной массы и габаритов на различных поверхностях.

Применение клиньев при установке двери

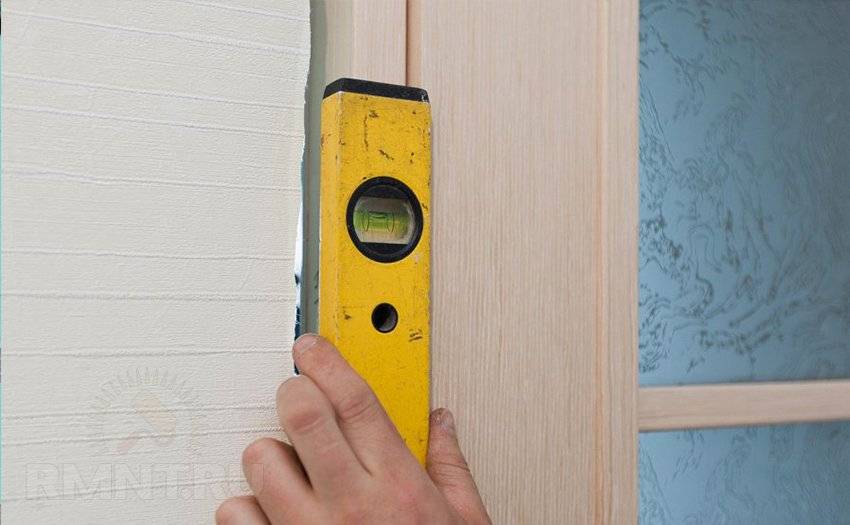

Монтажные клинья широко применяются при установке дверей, как входных, так и межкомнатных. Строго говоря, ключевое отличие состоит в количестве сторон притвора.

Четырехсторонние дверные блоки (входные двери), которые устанавливаются на монтажные клинья, не требуют устройства подготовительной стяжки. Количество колодок выбирается в зависимости от массы дверного блока. Обычно для пустотелых сотовых дверей достаточно двух колодок из средних клиньев, а для стальных следует использовать клинья большого типоразмера. Выравнивать тяжелые блоки клиньями очень легко: один край порога немного приподнимается монтировкой и регулируется по уровню, затем рядом с монтировкой сжимают колодку из клиньев. Всё, опора не просядет и не разъедется, можно приступать к креплению.

Двери с трехсторонним притвором устанавливаются с подкладкой двух выравнивающих колодок под вертикали коробки. Если двери устанавливаются на черновой пол, колодки собираются из клиньев, примерно равных по толщине чистового покрытия. Колодки для установки можно заранее склеить, так можно избавиться от подрезки стоевых при укладке напольного покрытия.

Крепежи

К ним можно отнести дюбели, анкеры, планки, пластины с перфорацией, поддерживающие консоли и саморезы.

Анкеры

Использование анкеров позволяет сохранить целостность оконной рамы при установке пластикового окна. Их монтируют, просверливая сквозные отверстия в оконной раме.

Монтаж окна с помощью анкеров считается самым надежным

Материалом изготовления анкеров является оцинкованный металл. При помощи анкеров закрепляют раму к стене, чтобы окно было надежно установлено в плоскости оконного проема.

Регулируемые анкеры

Этот тип анкеров применяют при «теплом» монтаже, когда конструкция оконной рамы выступает за пределы стены. На подоконник наносится выравнивающий слой, затем на нем закрепляются анкера.

С помощью анкерного болта можно регулировать положение оконной рамы

Такие крепежи называют еще анкерными болтами, которые состоят из двух частей. На каждой части расположен продольный паз и отверстия с краю. Наличие продольных пазов в пластинах позволяет регулировать положение оконной рамы, когда она закреплена при помощи анкеров в определенном положении. Это позволяет выбрать идеально ровное положение оконной конструкции в пространстве и надежно его зафиксировать.

Дюбели

По мнению специалистов, устанавливающих пластиковые окна, применение дюбелей обеспечивает более стабильное положение конструкции, чем при помощи анкеров. Однако они не рекомендуют применять их для крепления нижней части окна. Дюбелем называется пластмассовая втулка с боковыми прорезями и резьбой внутри. Когда в нее вкручивается саморез, пластиковые лепестки раскрываются, и дюбель надежно фиксируется в теле бетонной или кирпичной стены. Размеры дюбеля – ширина и длина, зависят от структуры материала стены. Для непрочных оснований применяют большие дюбели.

Дюбель обеспечивает надежную фиксацию самореза в стене

Изготавливаются эти крепежи из упругой эластичной пластмассы, выдерживающей большие растягивающие и сжимающие нагрузки. Дюбели применяют при креплении анкерных пластин к поверхности стены, это позволяет жестко установить и зафиксировать оконную раму.

Саморезы

При креплении анкерных пластин на дюбели, применяют саморезы по бетону – они имеют крупную заостренную резьбу и шляпку в виде звезды или шестигранника.

Закрепление анкерных пластин производится с помощью саморезов

Когда требуется закрепить перфорированные металлические планки, используют саморезы по металлу. Для закрепления каких-либо элементов при помощи этого вида крепежа необходимо предварительно высверливать отверстие меньшего диаметра. При проведении работ необходимо использовать современный качественный инструмент для монтажа.

Соблюдение ГОСТ 30971-2002 – основа качественного монтажа окон.

1.Определены отклонения от вертикали и горизонтали деталей коробок смонтированных оконных блоков (не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия).
Определены способы крепления окна в проеме.
В связи с использованием в качестве утепляющего герметика монтажного шва полиуретановой пены определены методы ее защиты:
- снаружи от воды (падает теплоизоляция и долговечность пены, при возможном замерзании шов разрушается) и солнца (разрушается от ультрафиолета). Причем эта защита должна быть паропроницемой для выхода влаги из самой пены;
- изнутри от парообразной влаги из помещения (при насыщении пеной влагой падает теплоизоляция и долговечность шва)

21 век. Что нового в технологии качественного монтажа окон?

1. Точная лазерная техника для измерения отклонений от вертикали и горизонтали в основе своей использует принцип воздушного пузырька в замкнутом объеме жидкости. Другими словами обычные уровни не списаны со счетов, а просто модернизированы лазерами.

2. Способы крепления окна, наверное, не претерпели каких-то серьезных улучшений. Сквозное крепление оконной рамы предусматривает различные дюбеля, шурупы и анкерные винты. Несквозное – анкерные монтажные пластины.

Отдельно можно сказать о применении пластиковых монтажных клиньев. Служат они для опоры окна в проеме и по сравнению с деревянными имеют ряд преимуществ.

более теплоизолирующие (имеют специальные пустоты);
гарантированно более прочные независимо от влажности;
более долговечные
более технологичные (сокращают время монтажа).

3. Полиуретановую монтажную пену никто пока не отменил и в 21-м веке. И так же как и другой подобный утеплитель ее нужно защищать. В основе этой защиты положена технология, предложенная в прошлом веке немецкой корпорацией Иллбрук (Illbruck Bau-Technik GmbH), на которой собственно и построен ГОСТ 30971-2002. Защиту пены от осадков (гидроизоляцию) и солнца обеспечивает ПСУЛ (предварительно сжатая саморасширяющаяся уплотнительная лента).

Изготавливается из полиуретана с водоотталкивающими пропитками (сертифицируется на 20 условных лет). Проблема использования ПСУЛ в том, что стопроцентно она работает в идеальных проемах в плане вертикали/горизонтали и наличия раковин и выщербин. Сейчас немцы предлагают эту ленту уже в наклеенном виде на пластиковом нащельнике для удобства монтажа. В принципе подобным способом могут использовать любые нащельники.

При грамотной установке это позволяет решить проблему кривизны проемов, но ведет к удорожанию технологии качественного монтажа окон.

Российская компания «САЗИ» предлагает в качестве гидроизоляции использовать герметик «СТИЗ-А». Он может наноситься при отрицательных температурах, применение не зависит от кривизны проема. Сложность его применения заключается в том, что рекомендуемая производителем толщина нанесения равна 2 мм.

Если меньше – недостаточная прочность, больше – недостаточная паропроницаемость. Эстетическая сторона применения «СТИЗ-А» предусматривает оклеивание области нанесения малярным скотчем. Это увеличивает трудоемкость.

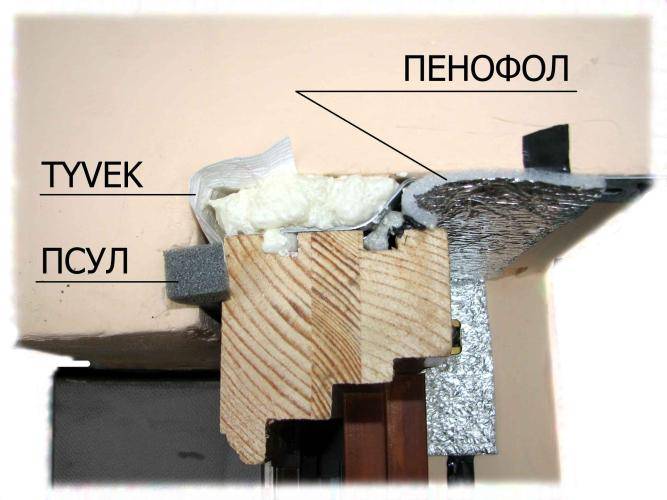

Интересен вариант гидроизоляции монтажного шва дублированием ПСУЛа подкровельной паропроницаемой гидроизоляционной мембраной TYVEK. Ее гидроизоляционные и паропроницательные свойства выше чем у ПСУЛ, служащей в данном варианте экраном от солнечного УФ. Применение TYVEK технологично, не зависит от кривизны проема и повышает герметичность данного узла.

Существуют различные способы пароизоляции монтажного шва от влаги поступающей из помещения. Это могут быть фольгированные ленты, бутиловые ленты на нетканой основе, различные паронепроницаемые пастообразные герметики. Особенно надо отметить применение лент из фольгированного пенофола. Помимо высоких пароизоляциооных свойств его фольгированный слой отражает инфракрасное излучение, идущее из помещения, снижая тем самым теплопотери. Также обладая высокой теплоизоляцией (4 мм пенофола = 80 мм минеральной ваты), позволяет полностью исключить промерзание по стене и, как следствие, избежать появления на откосах конденсата.

Современные оконные профильные системы сертифицированы на применение в течение 40-50 лет. Окна превратились в сложные высокотехнологичные системы, которые требую такого же качественного высокотехнологичного монтажа, соответствующего требованиям ГОСТ30971-2002. Экономия на качестве установки окон может обернуться существенными затратами в будущем.

Установка окон на пластиковые монтажные клинья

Использование пластиковых монтажных клиньев распространенно в строительстве. Они появились на строительном рынке достаточно давно, но закрепились в работе только у настоящих профессионалов. Клинья применяют при монтаже окон и дверей в проём, для выравнивания относительно четверти проёма, установки лаг и лестниц, установки ламинированных полов, при откосных работах.

Особенности строения и разновидности монтажных клиньев

Предварительное выравнивание строительных элементов обычно не обходится без подложек (деревянные щепы, бруски). Такие подручные подложки хоть и доступны, но не удобны в использовании и имеют ряд недостатков. В то время, как пластиковые монтажные клинья не имеют существенных недостатков и максимально удобны в эксплуатации.

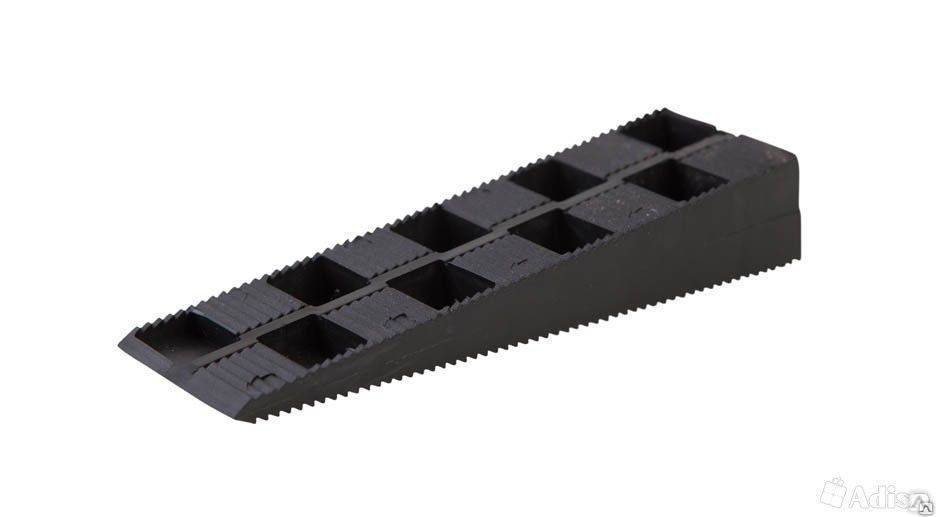

Принцип работы: жва клина образуют прямоугольную выравнивающую колодку, которая легко регулируется по высоте и ширине путём сведения и разведения клиньев. Для обеспечения максимальной точности при балансировке строительных элементов пластиковые монтажные клинья выпускают несколькими типоразмерами (как правило, малые, средние и большие клинья). Допустимая нагрузка на клинья: малые – 200…350 кг, средние – 1500…1700 кг, и большие – 2200…2500 кг.

Наличие рёбер жёсткости внутри монтажных клиньев позволяет им выдерживать данные нагрузки без деформации. Данные нагрузки указаны для полного прилегания клиньев, при сдвиге клиньев величина нагрузки будет уменьшаться прямо пропорционально площади соприкосновения. Также на высокую точность балансировки влияют расположенные по обе стороны клина зубья, шагом 0,5 мм. Клин имеет внутренние камеры – это гарантирует отсутствие мостиков холода.

Клинья изготовлены из специального полимерного материала, такой материал устойчив к воздействию окружающей среды, температурным перепадам. Пластиковые клинья долговечны, температурный режим эксплуатации от -40°C до +80°C.

Использование монтажных клиньев при установке окон

Одним из самых ответственных моментов при монтаже пластикового окна является непосредственная установка оконной рамы в проём. В данном случае необходимо соблюдать определённые правила. Оконная рама должна быть выровнена строго по горизонтали и вертикали, без отклонений по осям.

Так как нагрузки в оконной раме располагаются неравномерно, то использование деревянных подложек не самый лучший вариант, окно будет «выкручивать», а впоследствии, снижение теплоизоляционных свойств окна и нарушение работы фурнитуры. Поэтому монтажные клинья являются самым оптимальным вариантом для установки пластикового окна.

Перед креплением оконной конструкции необходимо установить монтажные клинья к стеновому проёму при помощи крепёжных элементов. Расстояние и размер клиньев зависит от размеров и конструкции оконного блока. Как правило, используют средние и малые клинья. Максимальная нагрузка приходится под импостом, поэтому в этом месте обязательно должны быть колодки. Есть два варианта: непосредственно под импост или клинья по обе стороны от оси импоста (на расстоянии 10-12 см от центра).

Порядок работ: оконную раму выставляют на сложенные клинья, временно фиксируют углы и приступают к выравниванию путём последовательного сведения и разведения клиньев. После выравнивания раму окончательно закрепляют и приступают к запениванию монтажного шва. Принято считать оптимальной толщиной нижнего монтажного шва 25…30 мм. При установке окон на монтажные клинья нет ограничений для использования пароизоляционных лент (псул), их устанавливают после окончательного выравнивания оконной конструкции.

Преимущества использования монтажных клиньев

1. Максимальная точность выравнивания. 2. Срок эксплуатации монтажных клиньев не ограничен. Эксплуатация возможна в широком температурном диапазоне и при любых климатических условиях. 3. Устойчивость к влаге. 4. Отсутствие вероятности возникновения «мостиков холода», благодаря камерности клиньев. Промерзание невозможно. 5. Увеличенная площадь сцепления, которая достигается особым расположением зубцов. Специальные зубцы расположены с двух сторон по всей поверхности клина под определённым углом. Такое строение гарантирует отсутствие размыкания и исключает скольжение по поверхности.

Преимущества

Для нормальной эксплуатации рама должна быть закреплена к стене идеально ровно. Для проведения этой работы используют подложки. Причем деревянные – не самый лучший вариант.

Со временем они высыхают, и окно может «выкрутиться», что приведет к нарушению работы фурнитуры и снижению теплоизоляции. Бесспорными преимуществами обладают пластиковые приспособления.

К ним относятся:

возможность максимальной точности выравнивания;
не ограниченный срок службы;
использование в широком диапазоне температур и в любых климатических условиях;
влагоустойчивость;
слабая вероятность промерзания, из-за наличия камер внутри устройства;
наличие нескольких вариантов видов, различных по их высоте;
продажа фасованными партиями;
из-за правильной формы маркеры могут применяться в нечетном количестве;
сокращение сроков монтажа;
улучшение теплопроводности оконной конструкции, так как их закрывают монтажной пеной;
из-за большой ширины маркеров рама не соскальзывает с них.

Расположение зубцов расширяет площадь сцепления. Специальная конструкция исключает возможность их размыкания и соскальзывания с поверхности. Отдельно стоит отметить то, что материал не подвергается гниению и усадке.

Посредством применения монтажных клиньев решают проблемы выравнивания проема при установке оконных конструкций. Так как они полностью готовы к работе сокращается срок монтажа.
