Как выбрать лазерный самовыравнивающийся уровень

Лучшие линейные лазерные уровни

В этой категории лидируют устройства от немецкого производителя Bosch, модель GLL 3-80 P, способная делать проекции трех полноценных плоскостей и китайского ADA – устройства 6D Servoliner и 3D Liner 4V, незначительно отличающиеся друг от друга по функционалу. В некотором смысле можно говорить про идентичность качества всех этих приборов, так как производственные мощности немецкого бренда также находятся в Поднебесной.


ADA 6D Servoliner Bosch GLL 3-80 P ADA 3D Liner 4V



Тип выравнивания   автоматическое  автоматическое  автоматическое
Отключение выравнивания
Угол самовыравнивания, град.  +/- 3,5  +/- 4  +/- 3
Дальность измерения с приемником / без приемника, м  50/10  80/40  70/40
Резьба под штатив, дюйм  5/8  1/4 и 5/8  5/8
Количество батареек, шт.   4  4  3
Цвет луча   красный  красный  красный
Точность, мм/м   +/- 0,1  +/- 0,2  +/- 0,2
Направление лучей   горизонталь / вертикаль /вертикаль / вниз  горизонталь / вертикаль / вертикаль  горизонталь / вертикаль / вертикаль / вниз
Количество лучей   9  3  6
Класс лазера   2  2  2
Длина волны, нм  635  640  635
Время работы на одном заряде, ч  10  18  8

ADA 6D Servoliner

Самовыравнивающийся лазерный нивелир, спроектированный для работ в помещении и на улице. Лучший лазерный уровень в линейке своего производителя – он выдает 9 лучей, 4 из которых которые образуют горизонтальную плоскость на 360°, 4 показывают две плоскости по вертикали, в месте пересечения показывающие зенит, и точку отвеса – надир. Самовыравнивание реализовано не маятниковым способом, а посредством сервоприводов, которые выставляют плоскости при погрешности установки прибора в 3,5°. При необходимости построить наклонные плоскости, функция автовыравнивания отключается.

+ Плюсы ADA 6D Servoliner

  1. высокая точность построения плоскостей;
  2. максимальное количество линий;
  3. качественный механизм автоподстройки;
  4. ручная регулировка позволяет выставить крест точно на нужной точке;
  5. возможность работы от розетки.

– Минусы ADA 6D Servoliner

  1. заявленный производителем срок работы от батареек составляет 10 часов, а по факту пользователи отмечают только 3-6 часов.
  2. короткий шнур «родного» зарядного устройства.

Bosch GLL 3-80 P

Инструмент, позволяющий строить 3 полностью замкнутые плоскости. Одна по горизонтали и две вертикальные, под прямым углом друг к другу. Дальность работы составляет до 40 метров без приемника, а с ним увеличивается вдвое – до 80. Прибор оснащен функцией автовыравнивания плоскостей, компенсирующую неправильную установку в пределах +/- 4°. В случае необходимости эту опцию можно отключить. Расположение лазеров позволяет строить эталонные плоскости практически вплотную к существующим. Зенит и надир показываются не точкой, а перекрестьем линий сверху и снизу.

+ Плюсы Bosch GLL 3-80 P

  1. построение трех замкнутых плоскостей;
  2. возможность отключать и включать любую плоскость по мере необходимости;
  3. небольшие размеры и вес – компактность;
  4. возможность построить плоскость в 1,5-2 см от стены или потолка.

– Минусы Bosch GLL 3-80 P

  1. нет крепежей с намагничиванием – прибор необходимо устанавливать на дополнительную подставку;
  2. если сбивается настройка, то даже после автовыравнивания звуковой сигнал надо отключать вручную;
  3. все три лазера находятся на разных основаниях и осях – потенциально это высокий риск раскалибровки.

ADA 3D Liner 4V

Шестилучевой построитель плоскостей позволяет одновременно выводить проекцию двух вертикальных плоскостей, линии которых пересекаются в зените, одной горизонтальной, захватывающей противоположную и часть боковых стен, а также показывает точку отвеса (надир).

Угол самовыравнивания составляет +/- 3° – если прибор не в состоянии самостоятельно откалиброваться, то луч лазера начинает мигать и подается звуковой сигнал. Также сигнал срабатывает при долгом простое устройства – если забыли его выключить, то это экономит заряд батареек. Прибор оснащен встроенной треногой и пузырьковым уровнем, которые позволяют легко сделать его предварительную установку на поверхность.

+ Плюсы ADA 3D Liner 4V

  1. точность построения плоскостей благодаря закреплению лазеров на одном основании;
  2. яркие лучи, линии с расстоянием не утолщаются;
  3. небольшой вес – 900 грамм.

– Минусы ADA 3D Liner 4V

  1. не работает от розетки – желательно докупить дополнительный комплект аккумуляторов про запас;
  2. не получается включать каждую линию отдельно;
  3. горизонт только 160°
  4. если нужен приемник луча, то его надо докупать отдельно;
  5. функция автовыравнивания не отключается.

Критерии выбора лазерного прибора

После того как была обозначена сфера применения нивелира, следует обратить внимание и на другие характеристики популярных моделей, что позволит не совершить ошибок в процессе выбора. Прежде чем определиться с инструментом от лучшего мирового производителя, следует обратить внимание и на такие аспекты:

Критерии Обзор функционала
Угол самовыравнивания Самые хорошие комбинированные модели этого типа оснащены подобной функцией. Это позволяет осуществить настройку головки штатива, что приведет к выравниванию проекции по горизонтали. Вертикальная развертка не предусмотрена.
Дальность проекции при наличии приемника Такие модели используются в строительстве. Характеризуются наличием более чувствительного фотоэлемента. За счет этого эффективность прибора возрастает в несколько раз.
Точность Допустимое отклонение от заявленного показателя. Для проверки используется контрольное расстояние. Допустимое значение – 1 мм на 10 м. Отключение опции выравнивания возможно, однако не рекомендуется.
Дальность измерений Длина волны относится к категории ключевых параметров. Показывает расстояние, на котором прибор будет оставаться работоспособным. В противном случается понадобится ряд вспомогательных приемников, которые в комплект не входят. Речь идет о точном радиусе действия инструмента, без применения вспомогательных комплектующих. Протяженность будет напрямую зависеть от средней цены оптической конструкции, класса лазера и его предназначения. Для выполнения повседневных задач достаточно приобрести модель с радиусом построения плоскостей до 30 м.
Погрешность (среднеквадратичная) Показатель рассчитывается в мм/м. Характеризует точность управления яркого луча нивелира.

Класс прибора

Дальномеры и лазерные нивелиры могут работать с разными лазерами. Класс у каждой страны будет свой. Ориентироваться следует на такие функции:

  1. I класс. Отмечается низкой мощностью. Показатель безопасности максимально высокий. Распространяется не только на эксплуатационный срок, но и срок службы сетчатки.
  2. II класс. Показатель мощности небольшой, однако при прямом контакте с глазом вероятность поражения роговицы высокая. Длительное использование конструкции без защитных очков не рекомендуется. Подробная информация приводится каждым без исключения производителем и находится в паспорте изделия.
  3. III класс. Высокомощные приспособления. Прямого контакта лучей с глазом следует избегать. Вред способно нанести даже зеркальное отражение указки. Слишком яркий луч хорошо виден на любых расстояниях, что отмечается в отзывах.

Рабочая температура и скорость измерений

Максимальное время запуска устройства зависит не только от фирмы-производителя, но и качества сборки пускового элемента. Если планируется пользоваться приспособлением часто, то параметр следует рассматривать в первую очередь. Многие бренды используют эту информацию в рекламных целях, понимая, насколько этот критерий важен для строителей. Также не стоит пренебрегать минимальным и максимальным показателем рабочей температуры. Помимо сферы применения, от этого показателя зависит эксплуатационный срок и износостойкость модели. Низкие температуры приведут к увеличению коэффициента погрешности при использовании бюджетных конструкций.

Кратко о видах лазерных нивелиров

Лазерные уровни, проецирующие лазерные точки, линии и плоскости бывают нескольких видов, отличающихся количеством проекций и способом их построения:

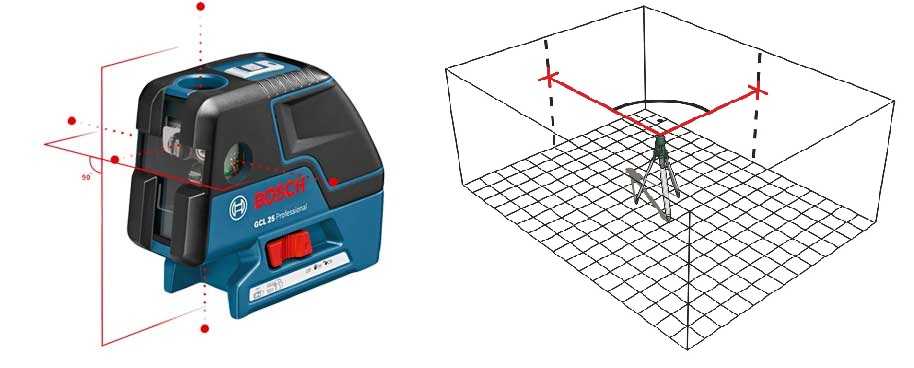

  • Точечные. Проецируют от одной до пяти точек. Самые простые модели с одной или двумя точками бывают совмещены со строительными или пузырьковыми уровнями и нет функции автоматического выравнивания.

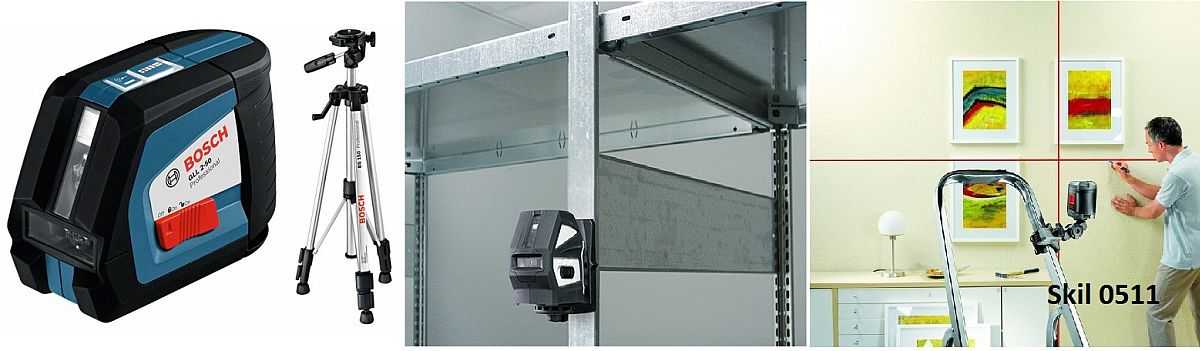

  • Линейные. Проецируют отдельные и пересекающиеся линии и плоскости. У линейных уровней есть свои подвиды: плиточные уровни; уровни, проецирующие отдельные линии; построители плоскостей, которые проецируют целые замкнутые плоскости на 360 градусов; другие модели, вроде уровней для выравнивания пола, стяжки.
  • Ротационные. Проецируют только одну плоскость за счет быстрого вращение призмы, установленной на электромотор. Лазер находится неподвижно в центре и светит вверх, на призму. Есть модели, где вращается сам лазер, но они встречаются редко. Работают на больших площадях, особенно с приемником, т.к. пучок света получается концентрированным.
  • Комбинированные. Это линейные уровни, способные проецировать дополнительно несколько точек, как точечные уровни. Линейные уровни с одним отвесом (точкой внизу) не считают комбинированными.

Точечный, линейный или ротационный?

Все лазерные уровни в зависимости от конструкции делятся на четыре группы:

  • точечные. В эту группу входит самое простое оборудование, и уже исходя из названия понятно – оно способно строить лишь точки. Самые простые – одну, но их может быть и две, и три. Модели нивелиров такого типа применяются для решения простых задач: разметки под крепления для полок, картин, могут использоваться и при оклейке стен обоями;
  • линейные. Такие устройства проецируют на поверхность линии. Если их две, то они образуют перекрестие. Но таких линий может быть больше и, конечно, с их количеством увеличивается функциональность и стоимость прибора. Часто их называют построителями плоскостей, т.к. с их помощью разметку можно нанести сразу на пол, стены и потолок, сформировав тем самым единое рабочее пространство. Это очень удобно, когда на объекте трудится сразу несколько человек. В данном сегменте находятся уровни профессионального класса, которые могут применяться практически на всех этапах строительства или ремонта. Для большинства людей их польза становится очевидной при облицовке плиткой или отделке гипсокартоном;
  • ротационные. Если приборы линейного типа могут проецировать лучи только на угол в 180°, то ротационные – способны образовать разметку на 360°. Установив такое устройство внутри помещения или на строительной площадке, вы сможете охватить большую площадь, чем при использовании линейных построителей. Эти функциональные уровни стоят дорого и востребованы преимущественно профессионалами.
  • комбинированные. Часто необходимо сочетать функции сразу нескольких типов лазерных нивелиров – так появляются ротационные уровни с возможностью построения дополнительных линий и точек. Неудивительно, что это самые дорогие приборы.

Какие характеристики важны?

По традиции сведем все самые важные параметры в одну небольшую табличку и попробуем описать каждый из них.

Характеристики и возможности лазерных уровней
Критерий сравнения
Разновидности
Примечание
Температурный диапазон
от -10 до +40 °С и от 5 до 40 °С
Модели с более узким диапазоном рабочих температур предназначены для работы при положительной температуре. Если же помещение неотапливаемое или объект находится на открытом воздухе, то зимой стоит использовать уровни с более широким диапазоном, захватывающим отрицательные температуры. Последние приборы конструктивно сложнее, поэтому и дороже.
Дальность
от 2 до 50 м (без приемника) и до 50-200 м (с приемником)
Для работы в помещениях вполне достаточно оборудования первого типа. Оно дешевле и расходует меньше энергии батареи, чем нивелиры, бьющие на 50 м и далее (с приемником лучей). Последние используются сугубо в профессиональной деятельности на больших объектах, например, при строительстве дома и заливке больших площадей.
Точность*
отклонение от 0,1 мм/м и больше
Самые высокоточные приборы (0,1-0,2 мм/м) применяются в сфере строительства при работе на больших расстояниях, где отклонение в несколько миллиметров может стать катастрофичным. Для отделки подходит техника с точностью от 0,3 мм/м до 0,8 мм/м.
Количество и направление лучей
от одного и больше, вертикаль/горизонталь
Самое распространенное решение – два луча, образующих перекрестие. Чем больше лучей, тем удобнее разметка

Важно, чтобы производителем была предусмотрена функция работы каждого из лазеров по отдельности.
Тип крепления
1/4″, 5/8″
Определяет резьбу крепления к штативу или держателю. Есть модели с двумя типами крепления

В большинстве случаев можно использовать переходники.
Цвет луча
Красный, зеленый
Приборы с красным лазером являются наиболее распространенным решением, однако зеленые проекции лучше видны, особенно заметна разница при хорошем освещении. При этом такие устройства дороже, требуют больше электропитания и могут работать только при положительной температуре.
Функциональность
Самовыравнивание
По умолчанию в обычных моделях перед работой необходимо выровнять устройство по встроенному в него пузырьковому уровню. Функция самовыравнивания или самонивелирования позволяет контролировать ход этого выравнивания с помощью автоматики. Приборы с такой функцией при отклонении от правильного положения более чем на 3-4 градуса подают звуковой сигнал или заставляют лазерный луч мигать. До этих значений он сам выходит на горизонт.
Самоотключение
Для экономии заряда батареи нивелир отключается спустя какое-то время.
+дальномер
Позволяет не только проводить разметку, но и использовать лазерный луч для измерения длины.

Популярные статьи  Трубы для газа: сравнительный обзор всех видов газовых труб + как выбрать лучший вариант

* У любого измерительного оборудования есть предел точности измерения (погрешность). Проверить точность очень просто: достаточно установить прибор на расстоянии 1 м от стены, сделать отметку на линии, потом отодвинуть уровень еще на метр и сделать еще одну. Расстояние между первой и второй отметками не должно превышать паспортного значения.

В наш рейтинг вошли наиболее популярные устройства известных производителей измерительной техники. Здесь нашлось место и простым недорогим приборам, и высокоточным изделиям для профессионального применения. Все цены указаны исключительно для сравнения.

Дополнительные свойства

Некоторые функции имеются не во всех моделях. Устройства, предоставляющие эти функции, делают модель более дорогой. К таким функциям относятся:

Самовыравнивание упрощает подготовку к работе и проконтролирует точность разметки во время функционирования уровня;
Самостоятельное отключение может экономить заряд батарей. Оно срабатывает при неподвижности прибора в течении определенного периода времени (15 – 20 минут);
Температурный режим не играет роли при работах в теплом помещении или в теплое время года. Максимальный минимум устойчивых к холоду моделей – до -10 градусов. Более устойчивые к холодам выпускаются крайне редко.
Штатив для установки может докупаться отдельно от устройства

В таком случае нужно обратить внимание на диаметр резьбы, он должен совпадать на штативе и на нивелире.
Специальные очки помогут лучше видеть луч на большом расстоянии. В бытовых работах нет необходимости применять их.

Правила и критерии выбора лазерного уровня

Как выбрать лазерный самовыравнивающийся уровеньНужно четко понимать, для каких целей необходим инструмент, т. к. такие приборы довольно дорогие. Их функциональность влияет на цену. При выборе определенной модели нужно следовать определенным критериям:

Дальность действия, что сказывается на расходе заряда батареи, указывается в метрах
Если необходимо большое расстояние, то нужно обратить внимание, комплектуется ли прибор приемником лазерного излучения, т. к
это позволяет повысить дальность. Бывает так, что он не входит в комплект, но в документации указана возможность его применения.
Тип лазера

Устройства с красным лучом недорогие, но могут повлиять на видимость, в этом случае следует использовать специальные очки, которые улучшают видимость.
Лазерные устройства с повышенной дальностью нужно использовать осторожно, т. к

излучение представляет угрозу для сетчатки глаз.
Длина волны.
Если в документации устройства не указаны сведения о классе лазера, то это практически на 100% — подделка.
Погрешность прибора.
Входят ли в комплект приспособления для установки и система самовыравнивания .

Безусловно, нивелир лазерный самовыравнивающийся — лучший выбор. Хоть и стоимость выше, но допустить ошибку при установке невозможно, ведь система сама устранит неточность.

  • Количество создаваемых лучей (плоскостей).
  • Длительность самостоятельной работы.
  • Эксплуатационные параметры использования прибора (температура, защищенность корпуса, комплектация).

Комплектация строительного лазерного уровня в зависимости от модели, вида и масштабности работ:

  • Сумка для транспортировки и хранения.
  • Очки со светофильтрами.
  • Визирные мишени (для отметки точек на больших расстояниях).
  • Приемник.
  • Рейка с системой крепления приёмника.
  • Штатив.
  • Кронштейны, подвесы и другие устройства для установки лазера в удобном положении.
  • Сетевой адаптер или зарядное устройство.

Критерии выбора лазерных нивелиров

Выше уже говорилось о классификации лазерных уровней. Добавим, что сегодня рынок предлагает в основном две разновидности, которые больше всего пользуются спросом. Это самовыравнивающиеся приборы и ротационные.

Первые – это инструменты, с помощью которых строятся лазерные плоскости. Внутри этой категории есть две группы:

  1. Работающие на основе маятникового магнитно-демпферного компенсатора. Последний просто выставлял нивелир без участия человека в горизонтальной плоскости за счёт влияния магнитов на маятник.
  2. В конструкцию которых входит электронный компенсатор. Это более современная модель с более точным выставлением уровня, соответственно с возможностью снизить погрешность.

Самовыравнивающаяся модель лазерного нивелираИсточник www.artem-tools.ru

Вторые – это вращающиеся приборы, которые можно использовать даже для работы на улице, потому что их дальность действия лучей доходит до 100 м. В этой категории четыре группы:

  1. Те, которые устанавливаются вручную. Надо отметить, что представители этой группы потихоньку уходят в небытие, как отслужившие свой век инструменты.
  2. Полуавтоматические. Здесь дело обстоит так – горизонтальная линия устанавливается автоматически, а вот вертикальную придётся выставлять вручную.
  3. Автоматические горизонтальные. В этих моделях нет луча, который отбивает вертикальные линии. По сути, этот инструмент выполняет узконаправленные задачи в плане нанесения разметок по горизонту. Очень точный прибор с достаточно большим радиусом действия.
  4. Автоматические полностью. Здесь все понятно – автоматическое выставление лучей и по горизонтали, и по вертикали.

Ротационный вариант лазерного инструментаИсточник www.hilti.ru

В принципе, вот вся классификация. Закономерно встаёт вопрос, как выбрать лазерный уровень для дома из всего предложенного. Сразу оговоримся, что цена при выборе, на самом деле, играет второстепенную роль. Главное определиться, для решения каких задач этот прибор приобретается. Но оптимально – выбрать самовыравнивающуюся модель. Она сэкономит кучу времени. К тому же такие инструменты просты в обращении.

Популярные статьи  Кухонные шкафы: виды, габариты и функциональные особенности

Если вы приобретаете лазерный уровень для собственных нужд, к примеру, производить в доме мелкие работы: повесить получку или карниз, залить стяжку и так далее, то не стоит покупать дорогую модель, которыми пользуются профессионалы-строители. А вот последние должны выбирать дорогие инструменты с полным набором функций. А это – варианты с 3D, 5D или 6D функциями с дополнительными плоскостями, плюс отвес. Хорошим дополнением к функционалу будет поворотный лимб. С его помощью проще отбивать периметр помещения по горизонту.

Итак, рассмотрев вопрос, как выбрать лазерный нивелир, переходим к разделу – рейтинг лазерных уровней.

Огромное разнообразие лазерных уровнейИсточник postroyka.org

Способы настройки лазерного уровня

Для получения максимально точных результатов измерения, лазерный уровень необходимо настраивать.

Эта процедура выполняется следующим образом:

  1. Устанавливается лазерный уровень вручную так, чтобы он располагался ровно. Добиться этого можно при помощи пузырького типа уровня.
  2. Настраивается штатив. Проверяется позиционирование по направлению вертикально вниз к контрольному пучку света.
  3. Можно проводить настройку в автоматическом режиме.

У дорогих моделей, имеется встроенный стабилизатор. Функционирование подобного типа узла выполняется маятниковым механизмом или гироскопом.

В этом случае необходимо провести перенастройку.

Что лучше: лазерный уровень или нивелир

И геодезические измерители высот, и бытовые уровни относятся к категории очень полезных в ремонте и строительстве устройств. При выборе приспособления нужно учитывать не только его стоимость, но и технические отличия и особенности:

  1. Нивелиры демонстрируют максимальную точность и подходят для строительных работ, где нужно придерживаться СНИПов.
  2. Уровни стоят дешевле и рассчитаны на применение в одиночку. Нивелирные устройства часто подразумевают наличие напарника, который поможет провести замеры и нанести разметку.
  3. Отличие уровней заключается в том, что они изначально предназначены для использования в закрытых помещениях. Их неудобно применять на местности или в просторных строениях без внутренних перегородок.

В целом профессиональные нивелиры являются более точными и функциональными устройствами

При использовании они могут заменять собой уровни, в этом состоит их важное отличие. И в строительстве, и в ходе среднего по масштабам ремонта они окажутся одинаково полезными

Что касается уровня, то применять его комфортно в домашних и дачных работах. Но заменой нивелирному устройству он послужить не сможет и разметку на местности без лишних сложностей нанести не позволит.

Как выбрать лазерный самовыравнивающийся уровень
Для большого строительства лучше приобретать профессиональный геодезический прибор

Зачем нужен лазерный нивелир

Основой большинства операций, что при прокладке коммуникаций, что при черновой и финишной отделке интерьера, является точная разметка. Сравнительно недавно лазерный измерительный инструмент применяли даже не все профессионалы, а уж у частника можно было найти только пузырьковый уровень, правило и отбивку, максимум – гидроуровень. И хотя эти простые приспособления вполне функциональны, их использование далеко от удобства, а на все ухищрения по нахождению и фиксации искомых углов, линий и выведению плоскостей тратится масса времени, сил и нервов.

Даже в масштабах небольшого ремонта в квартире дедовские способы себя изжили, что уж говорить об отделочных работах в построенном доме или капитальном ремонте.

Время – один из самых дорогих ресурсов, нецелесообразно тратить его на «танцы с бубнами», когда можно воспользоваться лазерным нивелиром и за несколько минут подготовиться к установке оконного или дверного блока, выравниванию стен, заливке стяжки, кладке плитки или монтажу каркасных перегородок

Немаловажно, что лазерный луч не сотрется и не отклонится и поможет контролировать точность работ до самого конца без дополнительных манипуляций

Bosch Quigo II – от 3000 руб.

В первую очередь хочется похвалить производителя за создание этого компактного прибора по более чем приемлемой цене. Не зря его называют карманным построителем, ведь Bosch Quigo II представляет собой куб с гранями 6,5 см и массой всего 250 г. Поставляется в металлической коробке с универсальным креплением. Кстати, сам уровень имеет отверстие с резьбой под 1/4″, т.е. для установки можно использовать практически любой фотоштатив. Энергии для этого малыша хватает от работы двух батареек ААА. Имеется функция самовыравнивания в пределах 4-х градусов, ее можно отключить для решения других задач. Превышение лимита сопровождается световым сигналом.

В общем, must have в любом доме – пригодится и обои правильно поклеить, и с гипсокартоном поработать, и плитку положить. Среди нюансов можно отметить довольно низкую точность, поэтому прибор лучше использовать на небольшом расстоянии от плоскости разметки – чем дальше, тем толще будет линия, и тем хуже ее будет видно. Ну и можно использовать только сразу две линии – отключить одну из них нельзя.

Технические характеристики Bosch Quigo II
Основные характеристики Значение
Тип Линейный (2 линии)
Точность 0.8 мм/м
Дальность 7 м
Рабочая температура +5…+35 °С
Угол разверстки 60° (горизонталь и вертикаль)
Самовыравнивание Есть (в пределах 4°)

Оценить этот кубик в действии можно по следующему небольшому видео обзору.
