Чертежи дома: от наброска и эскиза до готового проекта

Полезные мелочи

Самому сделать план дома можно, но по получившемуся результату не стоит сразу приступать к строительству.

Хорошо бы, перед тем как самому проектировать дом, узнать все о нормах и правилах возведения жилых зданий. Почитать об этом можно здесь.

При проектировании даже маленького домика, соблюдайте основные правила и требования. Иначе здание нельзя будет эксплуатировать и даже построить

После составления проекта дома на компьютере распечатайте его и отнесите архитектору. Если среди ваших друзей и родственников таких специалистов нет, вам прямая дорога в БТИ – бюро технической инвентаризации. Сдайте макет туда. Сотрудники ведомства оценят ваш чертеж и дадут (или не дадут) разрешение на строительство.

Помните, создание проекта должно отвечать следующим принципам:

план дома должен быть простым. Если вы хотите возвести оригинальное и неповторимое строение со множеством этажей, балконами и прочими сложными архитектурными элементами, обратитесь за помощью к профессионалам;
проект строения должен отвечать требованиям эстетики и морали;
перед тем как спроектировать дом самостоятельно на компьютере, определитесь с фундаментом. Электронные площадки его не предусматривают.

Еще до проектирования дома определитесь с фундаментом здания. Основа подарит строению прочность и надежность

Как делать проект: подготовительные этапы создания чертежа

Перед тем как сделать чертеж частного дома, нужно определиться с тем, каково будет его прямое предназначение: будет ли он служить загородным местом отдыха в летнее время или жильем для круглогодичного обитания всей семьи. Количество домочадцев тоже необходимо иметь в виду. При этом нужно учесть образ жизни членов семьи, их вкусы, предпочтения и увлечения.

Перед началом создания чертежа нужно определиться с количеством жильцов дома

Если будущие обитатели дома – приверженцы тихого образа жизни, то здание нужно размещать на территории, которая находится подальше от проезжей части и соседних участков. Лучше всего – в глубине сада. Для открытых, общительных людей дом можно построить в начале участка, выставив напоказ фасад коттеджа и красивый ландшафт перед ним. В техническом плане особенно важны геодезические данные, полученные путем исследования территории. Они укажут на особенности поверхности, состав грунта и наличие наклонов, что позволит создать план местности.

Чтобы проектировка дома была упорядочена, процесс условно разделяют на этапы, которые потом отображаются в следующих разделах готового проекта дома:

эскизном;
архитектурном;
конструктивном;
инженерно-техническом;

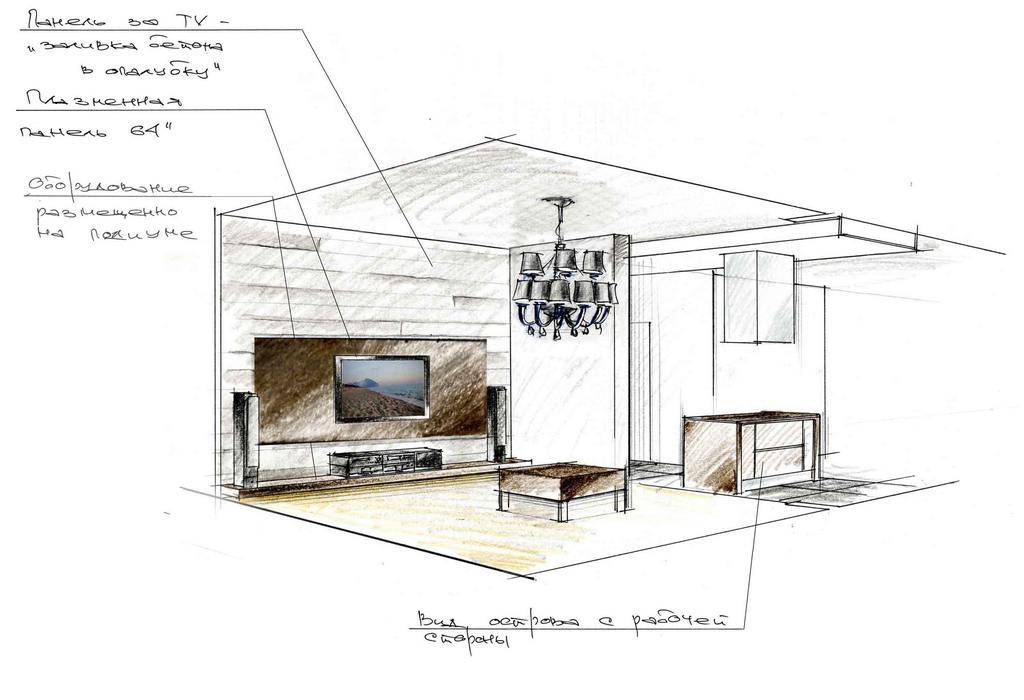

дизайнерском или отделочном.

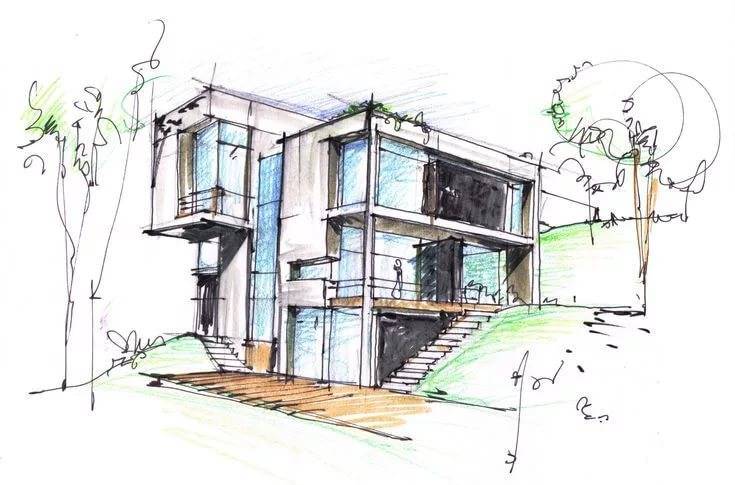

Определившись с месторасположением и предназначением будущего жилища, можно приступать к проектировке дома. С этой целью делают первоначальные наброски. При наличии элементарных художественных навыков хозяева смогут сделать это самостоятельно, даже без специальной компьютерной программы для постройки дома. На базе набросков составляется основной эскиз. В соответствии с ним подготавливают все остальные подробные чертежи и определяются с планировкой будущей постройки.

Что необходимо учитывать при составлении схемы дома

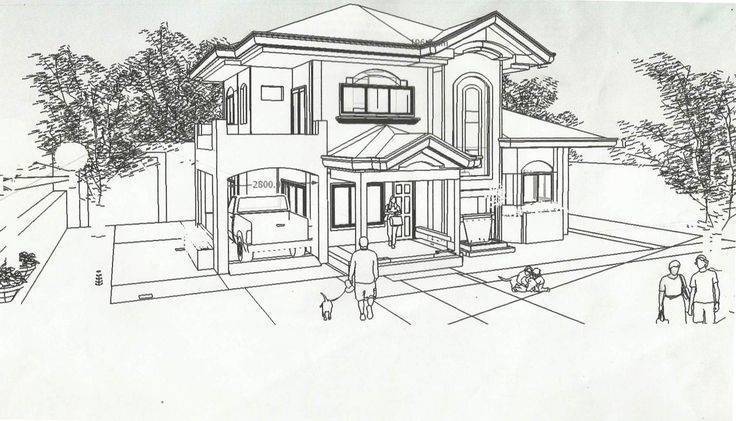

Уже на этапе составления эскиза нужно четко определиться с количеством этажей, типом кровли, внешним видом фасада и фронтальных частей дома, вплоть до количества окон, балконов, наличия террасы или мансарды. Эскизный проект также предполагает наброски вида здания в продольном и поперечном разрезах, где указываются особенности конструкции и материалы, из которых предполагается возводить дом.

Пример чертежа одноэтажного дома из кирпича с мансардным этажом

Перед тем как нарисовать план дома, необходимо определиться с расположением участка и изучить ориентацию относительно сторон света. Исходя из этих данных, определяется месторасположение комнат. Их количество зависит от того, сколько людей будет жить в здании и как часто будут приезжать гости на длительное время. Размещение помещений и функциональное предназначение каждого из них также является важным элементом.

Далее требуется определить, какие конкретно комнаты будут отведены членам семьи, а какие – гостям и работникам, если предполагается формирование определенного штата. Не следует забывать о планировке помещений, в которых будет собираться вся семья, – это столовая, зал или гостиная.

Важно учесть предпочтения и увлечения обитателей дома, чтобы выяснить необходимость включения в планировку тренажерного зала, бассейна или сауны, зимнего сада либо оранжереи, библиотеки с кабинетом или просторной мастерской. При составление эскизного проекта дома нужно учитывать все пожелания будущих жильцов

При составление эскизного проекта дома нужно учитывать все пожелания будущих жильцов

Коммуникации на участке

Отсутствие электросетей маловероятно – сейчас даже небольшие поселки и деревеньки полностью электрифицированы. Так что перед строительными работами, если на данном участке отсутствует электричество — его следует провести.

Вообще в идеале было бы достичь полной автономности, и некоторым это вполне удается, и тут также нужно составить хороший план. Касаемо «добычи воды» — это не является большой проблемой — даже в Африканской пустыне добывают успешно воду при помощи конденсационных башень, а уж у нас найти участок с подземными водами — легко. Главное чтобы вода не была загрязнена, экологичная местность, и конечно уровень (дебет) воды. Если же это горная местность, то участок лучше выбирать в низинах, чтобы не бурить глубоко. Другое дело электричество. Тут нужны хитрые инженерные решения, точно рассчитанное и спроектированное оборудование, и в общем то немалые вложения средств на начальном этапе (см. ветрогенераторы и солнечные панели). Отапливаться можно дровами или другими видами твердого топлива, либо установить газгольдер, но самое лучшее на мой взгляд решение — тепловой насос типа «грунт-вода».

На заметку: поставить 1 электрический бетонный столб выйдет в районе 10.000 руб. Повесить эл. счетчик на столб (с ящиком, поверкой, кабелями от столба, зажимами, и прочим) — около 18-25 т.р. (2019 г.). Если тех. условия требуют отдельную трубостойку для счетчика — то еще плюс около 5-7 т.р.

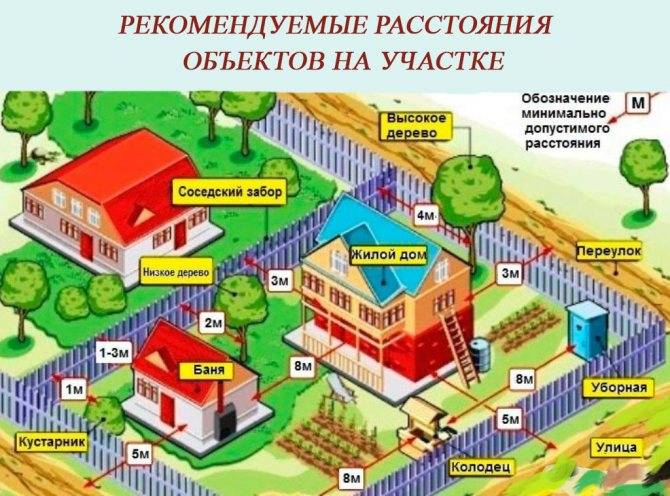

Рекомендуемые расстояния до объектов по СНИПу

Перечень обязательных архитектурных чертежей дома с размерами

Архитектурно-строительные чертежи предполагают указание точных габаритов, содержат характеристики общих параметров дома, отдельных сооружений, конструкций и их частей. Здесь включены детальные планы каждого из этажей, предусматривающие размещение жилых комнат и хозяйственных помещений. Указывается площадь всех элементов, высота потолков, месторасположение проемов для окон и дверей.

Например, чертежи для двухэтажного дома с мансардой в архитектурно-строительном разделе располагаются в таком порядке:

план подвала;
план первого этажа;
план второго этажа;
план мансарды.

Также в этом разделе должен быть размещен план стропильной конструкции крыши. Чтобы начертить чертеж, необходимо изобразить полную систему элементов конструкции перекрытий в сечении. В таблице, которая прилагается к чертежу, указываются спецификация частей стропильной конструкции крыши, полный список ассортимента материалов и их количество. План кровли составляется отдельно, в нем указаны форма, габариты, скатность крыши и углы наклонов, а также месторасположение вентиляционных выходов, слуховых окон, люкарн, окон мансарды.

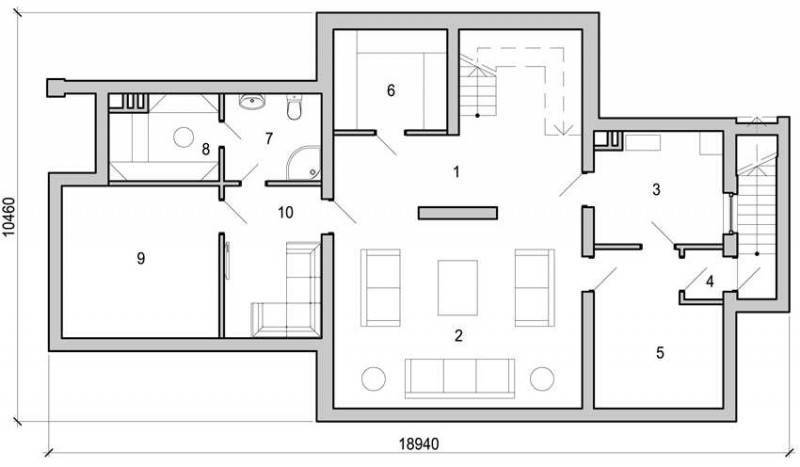

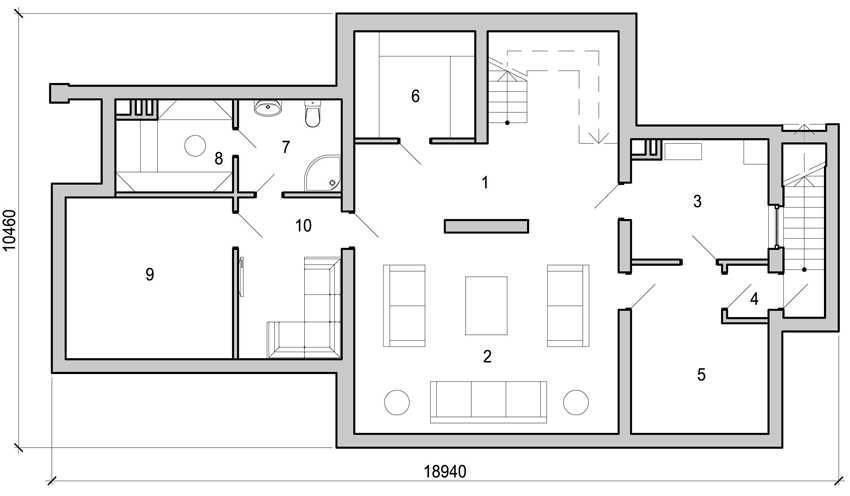

План подвального этажа, где 1 – холл, 2 – комната отдыха, 3 – топочно-постирочная, 4 – тамбур, 5 – кладовая, 6 – кладовая, 7 – санузел, 8 – сауна, 9 – спортзал, 10 – терраса.

Чертежи частных домов в обязательном порядке включают несколько разрезов с указанием всех элементов строения вдоль или поперек. Их выполняют последовательно от крыши к фундаменту. Таким образом, в сечении видны размеры и расположение пола, всех перекрытий и крыши. Подобных разрезов, сделанных с разных сторон, должно быть пять.

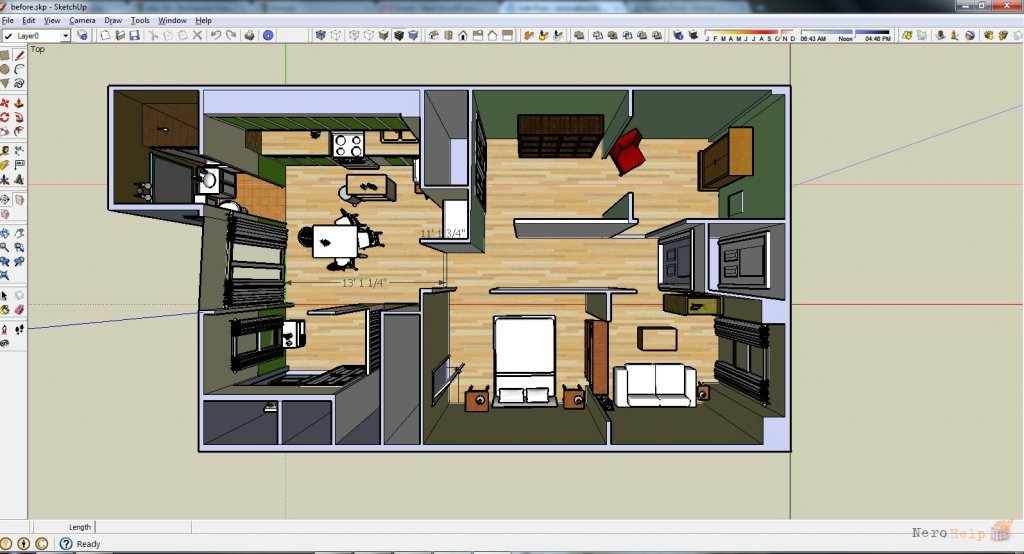

Компьютерные программы для проектирования домов

Проектировать дом можно с помощью приложений:

Google SketchUp,
VisiCon,
FloorPlan 3D,
CyberMotion 3D-Designer 13.0,
Home Plan Pro,
AutoCad,
Дом-3D,
Envisioneer Express.

Данные инструменты предназначены для моделирования трехмерной архитектуры, в т. ч. одноэтажных и двухэтажных домов, дач, коттеджей. В качестве дополнительной функции программы позволяют производить виртуальную расстановку предметов мебели. Специальные плагины и расширения данных приложений осуществляют визуализацию объектов. Благодаря данной опции можно смотреть, как строения выглядят сверху, в разрезе, под углом. Кроме того, моделирующие приложения позволяют работать со слоями.

Модели можно в любой момент отредактировать, а также покрутить вокруг своей оси или увеличить для просмотра наименьших деталей. Для хранения разных проектов предусмотрены библиотеки, в которых можно быстро и легко просматривать объекты. Современные программы позволяют создавать также динамические элементы. В интернете доступны платные и бесплатные приложения и онлайн-ресурсы для проверки особенностей конструкций при максимально реалистичных параметрах.

Анимация

При строительстве усадьбы часто возникает вопрос о том, как будут взаимодействовать разные постройки на участке. Развернутый ответ на этот вопрос даст анимированный ролик, который покажет полную картину. Вы совершите виртуальную прогулку на участок и при необходимости сможете внести изменения в план застройки на начальном этапе.

Это прекрасная возможность рационально обыграть особенности участка и построить деревянную усадьбу по своему вкусу. Подобную услугу предлагают наши архитекторы. Пример такой анимации можно увидеть ниже.

Заказать проектирование дома, бани или беседки из бревна можно по телефонам:

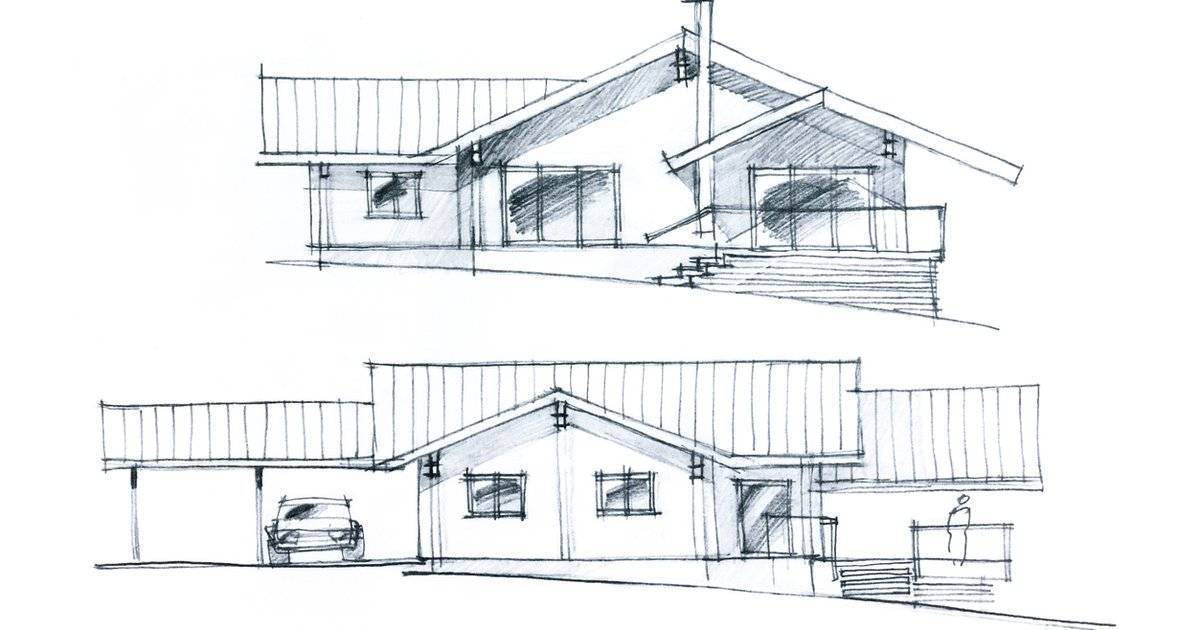

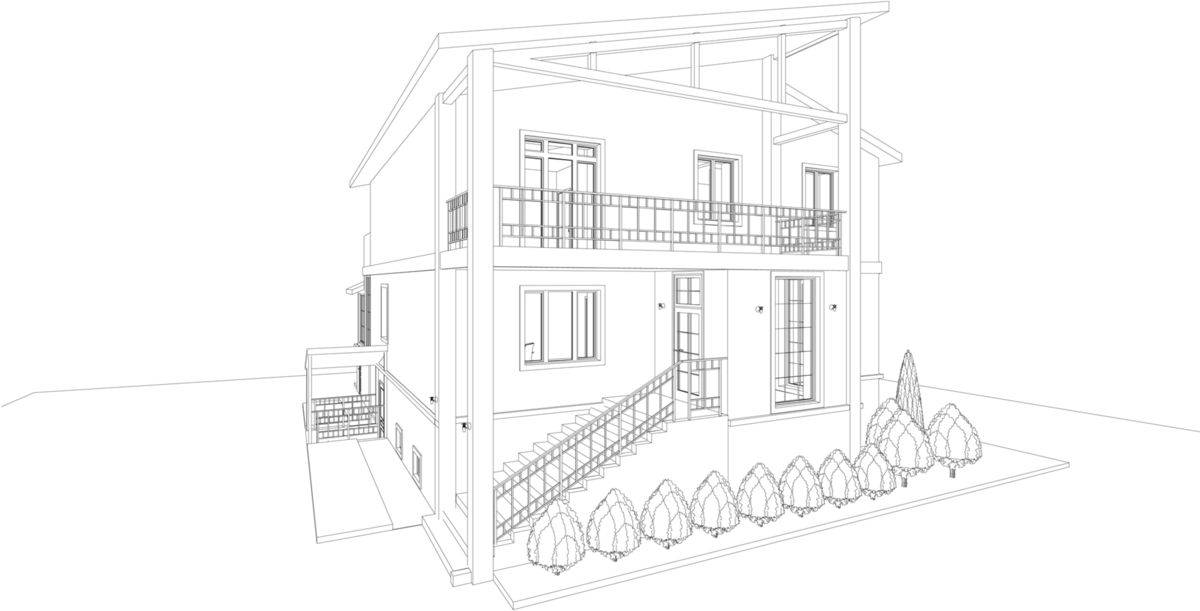

Эскиз проекта деревянного дома

Чертежи дома. Проект коттеджа скачать можно бесплатно.

Состав проекта: В состав входят все основные планы, фасады, разрезы и развертки.

Скачать чертежи бесплатно можно по ссылкам:

Состав проекта: В состав входят все основные планы, фасады, разрезы и развертки.

Скачать чертежи бесплатно можно по ссылкам:

Состав проекта: В состав входят все основные планы, фасады, разрезы и развертки.

Скачать чертежи бесплатно можно по ссылкам:

Чертежи дома: от наброска и эскиза до готового проекта

Для многих уютный загородный домик – это мечта всей жизни, где каждый час, проведенный наедине с природой, способствует отдыху

Важно, чтобы жилье было не только красивым, но и комфортным, многофункциональным. Реализация мечты начинается с создания проекта, основу которого составляют чертежи дома, содержащие детальную планировку и схему коммуникаций

Как правильно организовать конструктивный этап, подскажет данный материал.

Перед строительством нужно сделать чертеж дома, чтобы избежать ошибок, которые могут затянуть процесс на долгое время

Общие положения

Ответ на вопрос, как чертить фасад здания, мы начнем с перечисления общих для всех строительных чертежей и схем требований.

Терминология

Все строительные чертежи получаются проектированием определенного вида здания на плоскость.
Собственно план фасада дома — это его фронтальная проекция на плоскость, расположенную параллельно .
Проекция среза здания в продольной или поперечной плоскости — это, соответственно, разрез вдоль или поперек.
Если на бумагу переносится горизонтальный срез здания, его принято называть планом. В зависимости от того, на каком уровне срез выполнен — это может быть план подвала, первого этажа и так далее.
Вид сверху на участок, включающий здание или группу сооружений, принято называть генеральным планом.
Наконец, независимо от того, какой объект вы видите — подвал детского сада, школы, промышленного здания, коттеджа, или туалет на дачном участке — все эти изображения имеют общее название: архитектурно-строительные чертежи.

Нормативные документы

Разрезы, планы и чертежи фасадов зданий должны быть выполнены в общем списке ЕСКД (единой системе конструкторской документации). Ее стандарты определяются ГОСТ 2.301-68 — ГОСТ 2.307-68.

Что именно регламентируется?

Форматы листов всех схем.

Масштабный ряд изображений.
Толщину линий.
Наименование элементов изображения.
Чертежные шрифты.
Методы изображения на бумаге различных предметов.
Графические обозначения различных материалов.

Масштабы при составлении генеральных планов объектов могут применяться следующие:

1:200;
1:5000;
1:10000;
1:20000;
1:25000;
1:50000.

Масштаб 1:1 может быть применен при переносе на бумагу карнизов сложной формы и других мелких элементов. Впрочем, это скорее исключение. Масштабы увеличения в архитектурно-строительном черчении не используются.

Правила выполнения

Чтобы правильно выполнить своими руками схему фасадов домов, планы этажей и прочие архитектурно-строительные схемы, нужно придерживаться довольно жестких норм.

Толщина основной линии должна быть одинаковой для всех деталей чертежа, выполняемых в едином масштабе. Исключение — планы разрезов: видимые линии контуров могут быть вычерчены тонко.
Наименования, заголовки и обозначения в поле проекта могут писаться без наклона. А вот размеры и прочие надписи на стрелках пишутся наклонными, с углом относительно основания строки около 75 градусов.
Общее количество размеров на чертежах фасадов домов должно быть, как и подсказывает здравый смысл, достаточным для проведения строительных работ. При этом допускается дублирование одного и того же размера на разных элементах изображения.
Размеры проставляются в миллиметрах без обозначения единиц измерения. Однако уровень над грунтом проставляется в метрах с точностью до третьего знака после запятой.

Что входит в состав эскизного проекта

Ниже приводим список, что включает в себя эскизный проект дома.

титульный лист (обложка)
содержание (ведомость чертежей проекта)
пояснительная записка
схема генерального плана М1:500
поэтажные планы
фасады
разрезы
план кровли
компьютерная 3D визуализация

По согласованию с заказчиком состав базового эскизного проекта загородного дома может быть дополнен, например решениями отделки экстерьера (дизайном фасадов), либо какие то материалы (графические, текстовые) могут быть не включены в проект.

Пример расширенного эскизного проекта

Общая пояснительная записка

Генплан участка М 1:500

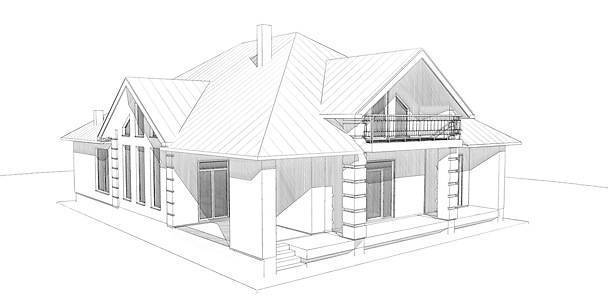

3D визуализация. Вид 1

3D визуализация. Вид 2

3D визуализация. Вид 3

3D визуализация. Вид 4

3D визуализация. Вид 5

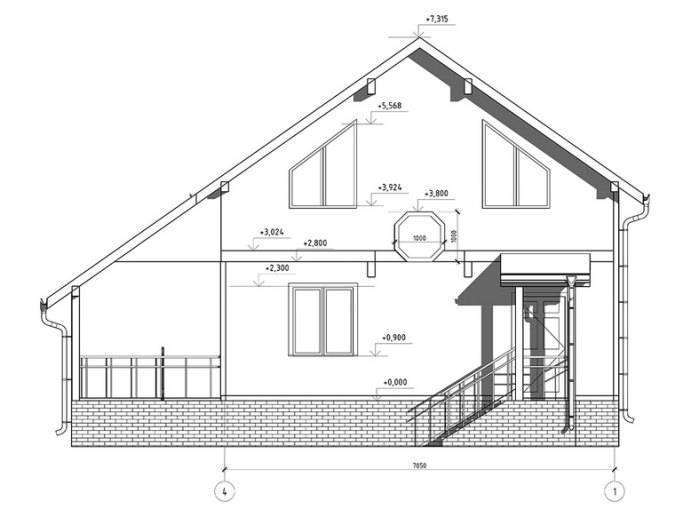

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

Цветовое решение главного фасада дома

Цветовое решение заднего фасада дома

Цветовое решение бокового фасада дома

Чертеж плана 1 этажа

Разрез 1-1

Чертеж плана кровли

Пример базового эскизного проекта

Общая пояснительная записка

Генплан участка М 1:500

3D визуализация

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

План 1 этажа

План 2 этажа

Разрез 1-1

Разрез 2-2

План кровли

Помогает найти лучшее объемно-планировочное решение и увидеть объект с новыми фасадами еще до начала строительных работ. Является утверждаемым (согласовываемым) этапом. Служит основой для дальнейшего рабочего проектирования архитектурных, конструктивных и инженерных решений. Итоговый эскизный проект базовой комплектации содержит чертежи с детальными размерами и привязками стен, перегородок, оконных и дверных проемов. В стоимость включена 3D визуализация в ч/б графике. Данный проект также потребуется для получения разрешения для строительства. Предоставляется электронная версия проекта в формате PDF + 2 печатных экземпляра формата А3.

Итак, мы узнали что из себя представляет эскизный проект загородного дома, рассмотрели его состав и варианты комплектации

Что касается степени проработки чертежей, в проектах нашей мастерской вы возможно обратите внимание на то, что на фасадах и разрезах указаны все высотные отметки, на планах этажей даны привязки и размеры всех стен и перегородок, оконных и дверных проемов

Ввиду того, что нормативная документация по проектированию не содержит четких требований к проработке чертежей эскизного проекта, нередко на листах эскизных проектов других архитектурных мастерских показаны только осевые или общие габаритные размеры. Сэкономив на рабочем проектировании, клиенты успешно строят дома, если они небольшие по площади и простые в объемах, по нашим «эскизникам». Но все же разработка полного рабочего проекта предпочтительна, так как и простые дома могут иметь свои конструктивные особенности и нюансы.

По отдельной договоренности с заказчиком проект также может быть дополнен цветными изображениями фасадов, 3d визуализацией общих видов с проработкой дизайна фасада. Доплата за услугу дизайн фасадов составляет при этом 130 руб. / кв.м. общей площади дома.

Компьютерные программы проектирования домов: надежные помощники в создании проектов

Современные компьютерные технологии позволяют быстро визуализировать все желания и изобразить дом своей мечты. Более того, благодаря специальным программам можно самостоятельно осуществлять 3Д-проектирование дома. Даже неопытные пользователи смогут это сделать с помощью, например, Google SketchUp. В этом сервисе можно спроектировать как жилые, так и хозяйственные помещения.

С помощью онлайн-планировки дома прямо в браузере можно создавать модели построек с указанием точных размеров и даже текстуры материалов. Программы офлайн предполагают скачивание и установку на ПК, поэтому компьютер должен иметь достаточный объем оперативной памяти.

Конструктор домов позволяет с помощью отдельных образцов и деталей спроектировать виртуальный шикарный коттедж или маленький загородный домик. Такие программы дают возможность не только конструировать разные модели, но и составить список материалов и деталей, необходимых для приобретения, и даже вычислить приблизительную стоимость проекта.

С помощью компьютерных программ можно легко спроектировать дом самостоятельно

Среди популярных электронных продуктов следует назвать такие, как AutoCAD и КОМПАС-3D. Это универсальные программы, которые можно применять для создания проектов домов и интерьеров. Их главный недостаток – высокая цена. К более дешевым, но менее функциональным относится Ashampoo Home Designer – это идеальный выбор для новичков в проектировочном деле.

Чертежи частных домов являются основным элементом в строительном проекте. От их правильного выполнения зависит не только надежность самой конструкции, но и продолжительность службы коммуникаций и систем обеспечения жилища, что делает его долговечным, комфортным и уютным для проживания семьи. Поэтому подходить к вопросу создания чертежей следует максимально внимательно и ответственно.

Рисуем проект будущего дома

Когда все подготовительные работы закончены, чужие удачные проекты одноэтажных и двухэтажных домов, кирпичных, из блоков, бревна, планировки домов из бруса, каркасников, просмотрены основательно, тогда можно приступать к созданию своего детища. Чтобы нарисовать понятный план дома, лучше взять миллиметровку или разлинованную в клетку бумагу. Это поможет выдержать масштаб и увидеть наглядно будущую планировку.

Разместить на получившемся квадрате или прямоугольнике все дверные и оконные проемы, а затем согласно собственным представлениям, разбить оставшуюся площадь на соответствующие помещения. При этом не стоит забывать учитывать толщину несущих стен и внутренних перегородок.

Когда план первого этажа готов, можно приступать к прорисовке второго уровня. Если же строение одноэтажное, то ваша работа на этом окончена.

Эскиз планировки первого этажа двухэтажного дома Созданный чертеж стоит проверить на соответствие действительности. Для этого специалисты рекомендуют приехать на участок и сделать разбивку на местности. Если после этого этапа все по-прежнему устраивает, и проект не требует внесения корректив, его можно передавать профессионалам — в проектную организацию, которая по вашим чертежам составит полную проектную документацию и предложит оригинальные архитектурные решения по оформлению фасада здания.

Компьютерные программы проектирования домов: надежные помощники в создании проектов

Проекты двухэтажных домов с гаражом: особенности современных проектов (прочитать подробнее)

С помощью компьютерных программ можно легко спроектировать дом самостоятельно.

Проекты домов из пеноблоков: достоинства и недостатки (прочитать подробнее)

Важность чертежа и составляющие его подготовки

Строительный чертёж предполагает выполнение изображения здания методом графической проекции. Чертёж фасада – это отображение лицевой стороны здания, тогда как план здания представляет собой проекцию среза в горизонтальной плоскости. Все выполняемые документы должны соответствовать ГОСТу 2.301-68 — ГОСТ 2.307-68.

При создании чертежей имеет значение и масштаб. Применительно к фасаду дома используется масштаб 1:100. В отдельных случаях, при изображении элементов и мелких деталей может применяться масштаб 1:50 либо изображение деталей в натуральную величину.

Правила выполнения

Построение чертежа должно соответствовать ряду правил. Одинаковость ширины основной линии по чертежу, выполнение надписей на чертежах прямым и наклонным шрифтом. Поскольку фасад представляет собой четыре стороны здания, что чертежи делятся на главный, являющийся передним, боковые, отражающие левую и правую стороны и заднюю часть здания.

Создание грамотного чертежа фасада здания – ответственное дело, требующее специальных знаний. Поэтому все вопросы проектирования лучше поручать специалистам, даже если речь идет о проектировании несложных объектов.

Чертежи типовых проектов можно получить достаточно быстро, а вот на создание эксклюзивных проектов требуется время.

Способы выполнения

Чертёж фасада может выполняться несколькими способами. Как архитектурно-строительный чертёж либо в линейной графике. Но может использоваться и полихромный подход. Он оправдан тогда, когда требуется передать выразительность чертежа, отобразить, в том числе, цветовые решения при применении отделочных материалов.

Особенности схемы фасада

Создаваемый чертёж должен давать ясное представление о планируемом виде здания, его пропорциях, планируемых элементах. С технической точки зрения необходимы элементом являются оси деформационных швов и перепады высот.

Подготовительный этап

Перед выполнением работ необходимо уточнить назначение здания. Будет ли это постоянным жилым помещением, либо летним домом, а также иные особенности и пожелания.

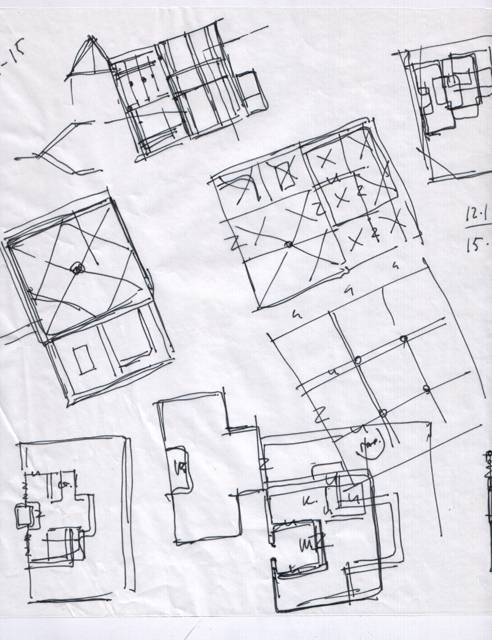

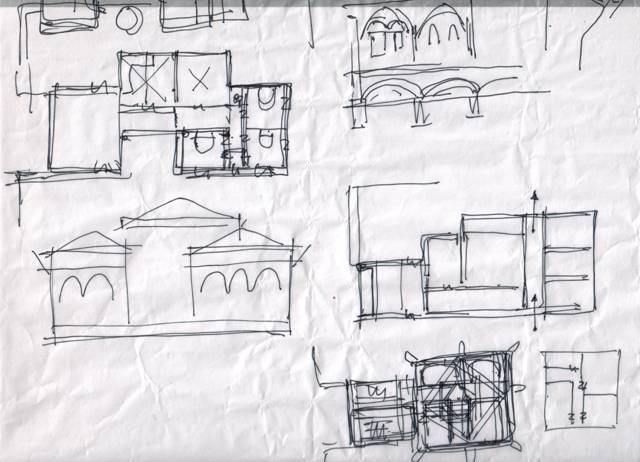

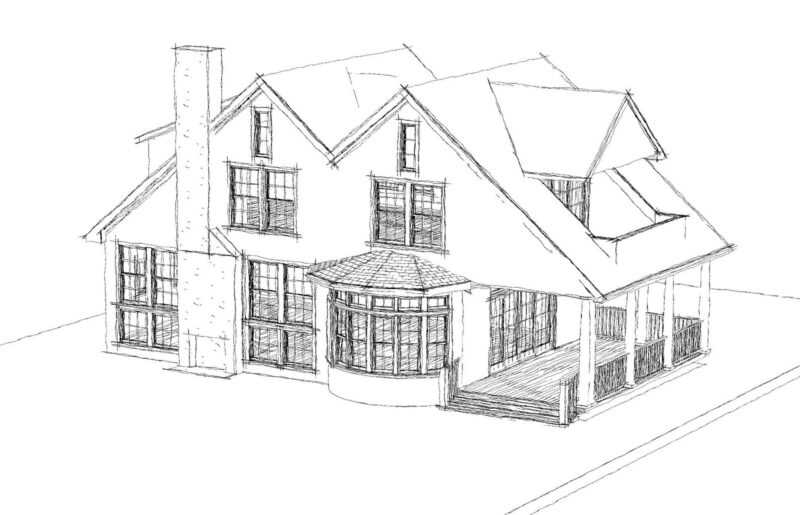

В предварительный этап включается подготовка эскиза и набросков. Эскиз включает в себя общие параметры и характеристики жилого помещения. В нём же отображается местонахождение окон и дверей и конструкция крыши.

Инженерно-технический раздел: чертежи комнат и коммуникаций

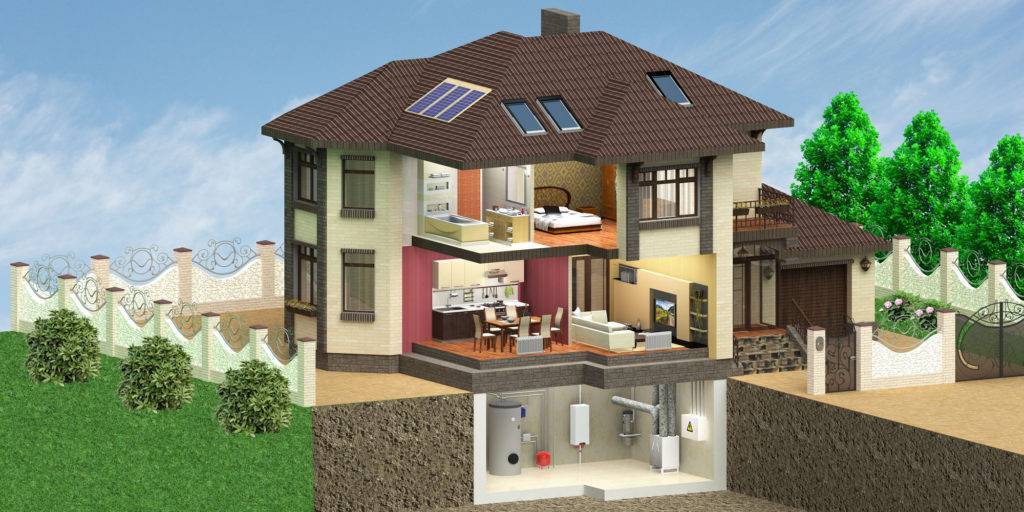

Инженерный раздел содержит схемы и чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления. Таблицы-расшифровки включают данные о спецификации оборудования и общие расчеты. Это отдельные составляющие здания, размещенные внутри будущего дома.

Проект дачного дома 6х8 с мансардой: (прочитать подробнее)

Раздел по водопроводу содержит план расположения коммуникаций в подвале и на каждом этаже. Схема системы канализации выполняется в аналогичном порядке. Иногда эти два плана изображают в одном чертеже. Здесь также находится аксонометрическая схема монтажа холодного и горячего водоснабжения.

Чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления изготавливаются на инженерном этапе.

В разделе монтажа отопления представлены поэтажные чертежи, начиная с подвала, и общая схема теплоснабжения всего дома. Системы газового оборудования и электрообеспечения изображены отдельными чертежами с индивидуальными схемами расположения газовой и электрической установок.

С целью предотвращения громовой опасности в моделирование домов необходимо включить монтаж громоотводного устройства, так как отсутствие подобной защиты может не только привести к разрушениям, но и создать угрозу жизни и здоровью обитателей дома. Установку громоотвода производят по отдельной схеме с привлечением квалифицированных специалистов.
