Точечные светильники для гипсокартонных потолков: стильный свет

Особенности выбора светильников

Чтобы система освещения удовлетворяла всем требованиям владельца, необходимо учитывать совокупность ключевых параметров осветительных приборов, а также соотносить их с особенностями помещения, где обустраивается подсветка:

Тип светильника (поворотный, стационарный, с вынесенным рассеивателем и пр.). Поворотные исполнения предлагаются по очень доступной цене, так как являются менее функциональными.
Способ крепления: встраиваемые, накладные. Первый вариант предполагает необходимость врезки в гипсокартон, для чего в материале делается отверстие нужного диаметра. Соответственно, для натяжных и гипсокартонных подвесных конструкций играют роль габариты светильника. Чтобы натяжное полотно не деформировалось, точечные осветительные приборы 220 вольт для потолков должны быть оснащены двумя кольцами (протекторное, термоизолирующее).
Степень защиты. Для установки дома в гостиной, кабинете, прихожей, на кухне и в детской достаточно исполнения IP20, IP23. В ванной, бассейне задействуют светильники IP57 и выше. Считается, что для таких помещений не подходят приборы, которые подключаются к сети 220 вольт, потому как безопаснее применять низковольтные светильники.

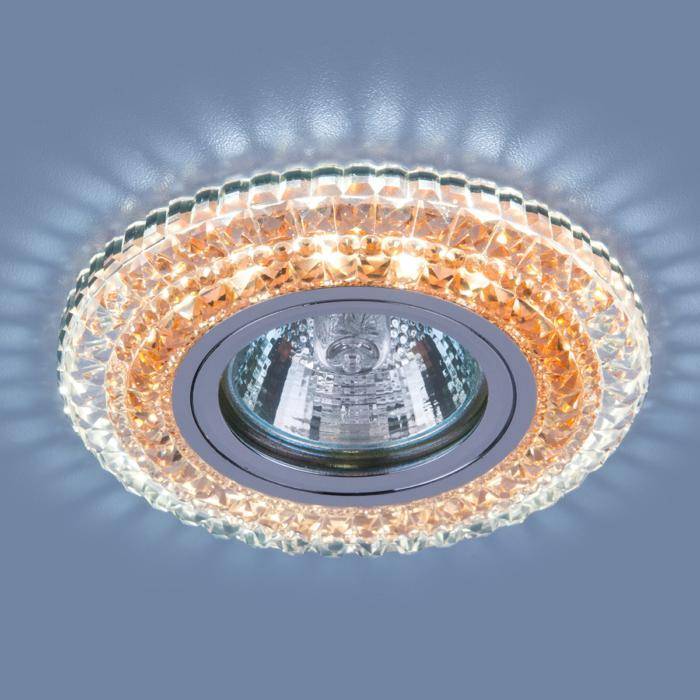

Дизайн, тип используемых материалов: пластик, хромированный металл, стекло, хрусталь. Первый из названных вариантов предлагается по наиболее привлекательной цене. Однако для дома чаще выбирают хромированные, стеклянные и хрустальные исполнения.

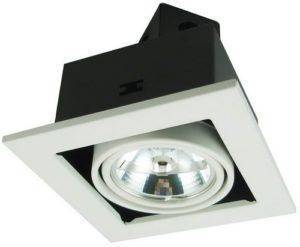

Встраиваемые модели для подвесных потолков оснащены системой крепления, которая называется «пружины», что позволяет без лишних затруднений устанавливать и при необходимости извлекать точечные осветительные приборы из подвесной конструкции.

Разметка потолка

Вне зависимости от того, подбираются светильники для натяжных или подвесных потолков из гипсокартона, необходимо разметить бетонное перекрытие под установку профилей, а также источников света.

Таблица рассчета освещения в помещении

Делается это заранее по двум причинам: чтобы направляющие и несущие элементы конструкции не перекрыли участок, где будет располагаться источник света; с целью предусмотреть разводку проводов сети питания 220 вольт, которая скрывается за поверхностью натяжных и гипсокартонных потолков.

Сечение кабеля должно находиться в пределах от 0,75 до 1,5 мм, а крепиться проводка будет к профильной конструкции. На участках, где планируется устанавливать встраиваемые или накладные светильники 220 вольт, оставляется запас провода примерно 15 см.

Источники света не должны располагаться далеко друг от друга (более 1 м), если не предполагается использовать центральный прибор (люстра и т. д.). Для соединения проводов можно использовать клеммники.

Встраиваемые осветительные элементы 220 вольт для подвесных конструкций устанавливаются после того, как в гипсокартоне были высверлены отверстия подходящего размера: чуть больше, чем диаметр внутренней части корпуса, немного меньше размера наружного выступающего кольца.

Очень удобно использовать коронку для дерева, она позволяет быстро получить нужные отверстия. Следующий шаг – подключение прибора к сети 220 вольт. Для этого достается петля кабеля, оставленная про запас и выполняется соединение питающего провода.

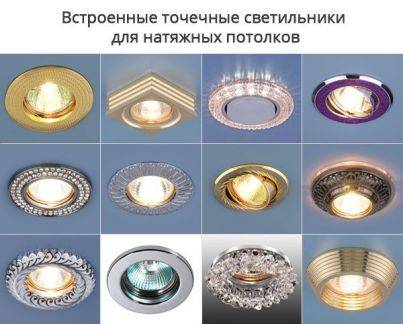

Все виды точечных встраиваемых светильников (тонкие, поворотные, стационарные и пр.) оснащены специальным креплением. С его помощью очень просто установить прибор в предварительно высверленное отверстие, нужно лишь удерживать зажимы, пока светильник не встанет на свое место. Если пружины отпустить, можно услышать щелчок, что означает надежное крепление источника света.

Таким образом, для натяжных потолков, а также конструкций из гипсокартона создана группа осветительных приборов, которые отличаются малым весом, легко монтируются. Если конструкцией предусмотрена светодиодная лампа, то светильник будет функционировать длительный отрезок времени, намного дольше, чем все существующие аналоги.

Перед монтажом таких приборов следует выполнить разметку на бетонном перекрытии, чтобы избежать наложения профилей гипсокартонной конструкции и участков расположения светильников. Проводка 220 вольт крепится к направляющим и несущим элементам каркаса подвесных потолков.

(Пока оценок нет, будь первым)

Принцип светодиода и виды светильников

Светодиодные осветительные приборы дают массу преимуществ в сравнении с другими типами светильников и ламп.

Их ресурс намного выше, он составляет порядка 100 тыс. часов, а это 11 лет непрерывной бесперебойной работы.
Энергопотребление ниже в 10 раз в сравнении с лампами накаливания, и в 3 раза меньше, чем у люминесцентных аналогов.
Возможность подбора светильников с разными по спектру свечениями.
Яркость свечения в несколько раз выше, чем у аналогов.

Все эти достоинства стали возможными в результате того, что классическую лампу заменили светодиодами.

Если учесть, что сам светодиод компактен, то получаем разнообразные типы осветительных приборов:

точечные светильники;
подвесные;
светодиодные ленты.

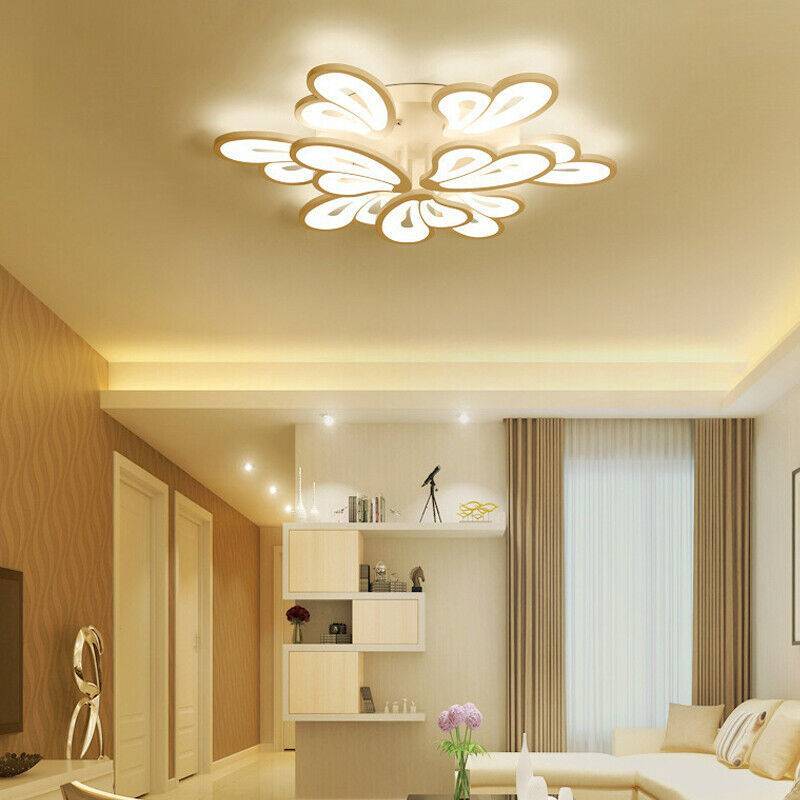

Как закрепить люстру на потолке из гипсокартона

Крепление люстры к гипсокартонному потолку осуществляется разными способами. Они отличаются в зависимости от метода крепежа, вида дюбелей, веса и размеров осветительного прибора.

Стоит учесть, что ГКЛ выдерживают вес около 6 кг.

Монтировать светильники можно с помощью крюка, закладного профиля, дюбеля-бабочки, анкеров и т. д. Начинающим мастерам следует изучить нюансы работы при установке приборов разными способами.

На крюк

Вариант монтажа крюка на ГКЛ

Монтаж освещения с помощью крюка выполняется двумя способами: с резьбой или на подвес.

Крепление с резьбой больше подходит для деревянных поверхностей. Но стоит учитывать, что длина крюков разная, при выборе подходящего крепежного изделия нужно учитывать расстояние между точкой его фиксации и гипсокартоном, а также глубину его завинчивания в основу.

Просверлите дыру в балке, завинтите крюк и прикрепите к нему светильник. Отверстие для крюка должна быть немного уже диаметра резьбы на нем, чтобы он плотно вошел.

Система с подвесами используется для железобетонных основ, которые имеют пустоты. Расположение таких каналов следует учитывать во время создания разметки.

Установка светильника на потолок из ГКЛ начинается с проделывания отверстия, диаметр которого 70 мм. Потом в него вводят кусок арматуры или шпильку, длина которой в 2 раза больше диаметра проделанной дыры. Уложить материал нужно вдоль канала каркаса.

Затем нужно взять проволоку, диаметр которой 6 – 8 мм, сформировать из нее крюк с двумя петлями. Одну петлю вешают на штырь в плите, а ко второй крепят светильник.

На закладной профиль

Установка выполняется по такому плану:

Сделайте разметку на потолке под профиль.
Установите основу из ГКЛ.
Приложите к точке установки светильника профиль, через дыры в нем отметьте места крепежей.
Просверлите дыры в отмеченных точках.
Зафиксируйте профиль дюбелями-гвоздями.
Уложите проводку в гофррукав, протяните до точки крепления светильника.
Обшейте основу гипсокартоном, вытащите кабеля через высверленное отверстие.
Подключите люстру к питанию, прикрепите к закладной конструкции.
Наденьте декоративный колпак.

На пружинный дюбель-бабочку

Инструкция по установке осветительного прибора на «бабочку»:

Сделайте разметку, закрепите основу из ГКЛ.
Проложите провода в гофрорукав.
Просверлите дыру в точке предполагаемой установки прибора.
Вытащите кабель, подключите к люстре.
Проверьте функциональность светильника.
Вставьте в проделанную дыру дюбель-бабочку, вкручивайте, пока система не раскроется полностью.
Заизолируйте выступающий конец.
Прикрепите корпус светильника.

Для создания отверстия используйте коронку дрели с меньшей окружностью, чем диаметр декоративного колпака.

Анкерное крепление

Анкерный способ крепления люстры к потолку из гипсокартона используют для установки тяжелых осветительных конструкций.

План установочных работ:

Сделайте разметку.
Закрепите направляющий профиль на уровне подвесного покрытия.
Зафиксируйте профили, а также его перемычки.
Сделайте крюк из латунного анкера и шпильки, диаметр которой 1 см.
В точке крепления светильника просверлите дыру, вкрутите в нее анкер.
Накрутите на шпильку гайку с кольцом.
Обмотайте крюк изолентой.
Уложите проводку в гофр, выведите к точке крепления конструкции.
Обшейте основу ГКЛ.
Сделайте отверстие в месте крепления светильника, вытяните провода, подключите к люстре.
Прикрепите корпус люстры, наденьте декоративный колпак.

Особенности установки

Установка светильников в гипсокартонный потолок влияет на толщину его уровней. Так, практически вышедшие из моды лампы накаливания все реже встречаются в современных гипсокартонных потолках. Это происходит потому, что стандартные размеры их накладки – от 8 до 12 см, они сильно нагреваются, следовательно, и габариты потолка должны быть соответствующие.

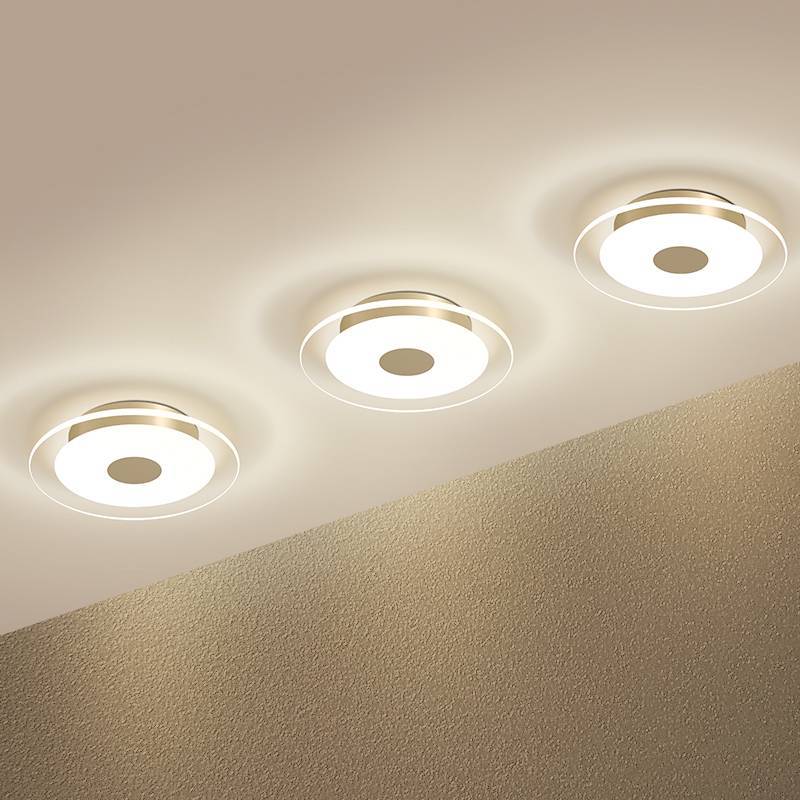

Светодиодные и люминесцентные светильники, встраиваемые в гипсокартон, могут быть самого разного диаметра. При необходимости они могут быть установлены в конструкцию глубиной всего 6 см или в торец уровня многоярусного потолка.

Сделать освещение менее резким или добиться более теплого освещения можно, применив светодиодные лампы с зеркальным покрытием. Эта же особенность обеспечит меньшее нагревание светильника и поверхности потолка.

Монтаж встраиваемых точечных ламп

Монтаж светильников в гипсокартонный потолок начинается с разметки. Еще на этапе планирования было решено, сколько их будет располагаться в гипсокартонной конструкции.

Если вы работаете с многоуровневыми потолками, имейте ввиду, что делать проводку для каждого из уровней необходимо отдельно

На этапе разметки необходимо правильно рассчитать места монтажа световых точек. При этом стоит придерживаться определенных правил:

каждый уровень многоярусной конструкции нужно выводить на отдельный контур электропроводки;
от металлического элемента каркаса светильник должен располагаться минимум в 15 см, это следует учитывать в процессе сборки каркаса конструкции;
проводка закладывается в гофрированные трубы и выводится к местам расположения осветительного прибора еще до подшивки гипсокартона.

Порядок монтажа

Установить светильник в потолок из гипсокартона достаточно легко, главное при подключении соблюдать полярность

Пошаговая инструкция по монтажу точечного осветительного прибора в гипсокартонный потолок:

После крепления ГКЛ в расчетных местах при помощи специальной насадки (коронки) для дрели или шуруповерта вырезается отверстие. Диаметр отверстия под точечный светильник в гипсокартоне может быть на сантиметр больше диаметра его внутреннего кольца.
Сквозь отверстие выводится проводка в виде петель.
После монтажа ГКЛ и проведения всех остальных отделочных работ светильники, встраиваемые в гипсокартон, займут свои места.
Провода закрепляются в клеммнике, при этом необходимо соблюдать полярность подключения.

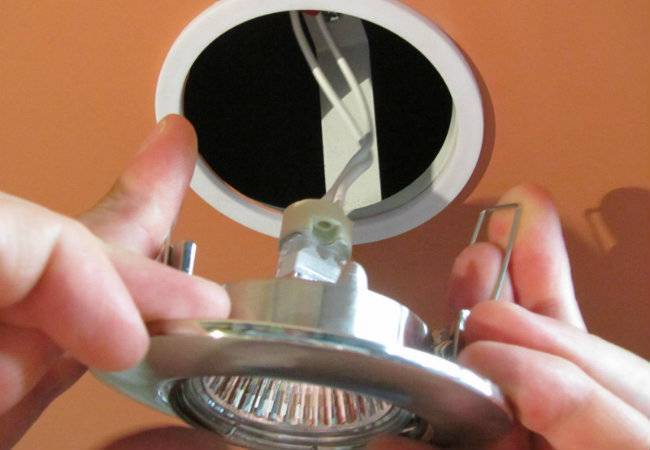

Для установки точечного осветительного прибора необходимо сжать «лапки» крепления и завести корпус в отверстие, а потом отпустить их.
Вкручиваем в патрон лампочку. Сегодня светодиоды в большом ассортименте выпускаются со стандартным цоколем. Они одни из самых экономичных и долговечных источников света.

После внимательного изучения простой последовательности выполнения самостоятельное подключение точечного светильника пройдет быстро и легко.

Монтаж точечных светильников в гипсокартон

На встраиваемых видах имеются специальные стопоры, которые позволяют закрепить их к гипсокартонному потолку. Существуют модели, устанавливаемые непосредственно в подготовленное гнездо, и модели, в комплект которых входит кольцо для обрамления отверстия. Для установки спотов в гипсокартон необходимо сжать стопоры и аккуратно вставить светильник в гнездо.

После вставки стопора сами разжимаются, обеспечивая надежное удержание прибора на потолке.От распределительной коробки необходимо вывести по одной трассе проводов к месту установки точечных светильников в гипсокартонный потолок. Для этого рекомендуется использовать один из следующих проводников: ВВГнг 3*1,5; ПВС либо РКГМ. Чтобы выбрать наиболее подходящий проводник, рекомендуется осуществить расчет сечения кабеля. Обычно для линии освещения достаточно, 1,5-милимметровой медной жилы.

Принцип установки накладных и подвесных светильников одинаков. Размер отверстия в данном случае не должен быть большим, в него будет просовываться только кабель, сам светильник в него устанавливать не нужно. В комплект таких светильников входит монтажная пластина, которую следует установить на потолке про помощи саморезов. Светильник подсоединяется к кабелю и закрепляется к пластине. Далее, коронка закрепляется в патрон дрели и можно сверлить отверстия в гипсокартоне, ориентируясь на разметку.

Делать это надо не спеша и без сильного нажима. Организуя потолочную подсветку, необходимо решить две задачи: качественно осветить помещение и при этом не испортить интерьер. Количество светильников и их местоположение будет зависеть от мощности ламп и, главное, от сектора, который каждый светильник в состоянии перекрыть.

Чем эти характеристики меньше, тем больше светильников понадобится установить. Что касается эстетики, то тут уже дело вкуса каждого – приборы можно разместить либо в определенном порядке, либо хаотично. В зависимости от типа используемого профиля, количества необходимых коммуникаций и решения дизайнера высота межпотолочных пустот может колебаться от нескольких сантиметров до десяти и более.

Если подвесные конструкции многоярусные, пустоты между основным потолком и конструкцией из гипсокартона даже в одном помещении могут иметь различную высоту. Хорошим вариантом для проводки под гипсокартоном может оказаться кабель РКГМ соответствующего сечения. Этот гибкий и удобный в монтаже провод имеет двойную термостойкую изоляцию, выдерживает большие токи и может прокладываться без использования гофры.

Дизайн интерьера помещений часто включает конструктивные изменения на потолке. Гипсокартонная плита – очень популярный материал, используемый для потолков. Ее применяют для различных вариантов оформления. Это либо сплошной подвесной потолок, либо рельефные потолочные конструкции. В любом случае между основной потолочной плитой и гипсокартоном делается зазор.

Он используется под монтаж точечных светильников. После этого зачищенная жила складывается пополам так, чтобы она охватила конец короткого провода, который припаян к соединителю. После этого делается скрутка.

Чтобы она получилась более прочной, рекомендуется использовать плоскогубцы. Проекты систем освещения в современных жилых помещениях наиболее часто предусматривают установку точечных светильников в гипсокартон. Данный тип источников света при грамотном подключении позволяет достичь определенной индивидуальности и качественного светового потока на всей площади помещения. Перед тем, как выбрать точечные светильники для дома и проектировать конкретную схему такого освещения, требуется классифицировать подобные осветительные устройства. Выключатель должен размыкать только фазовый провод.

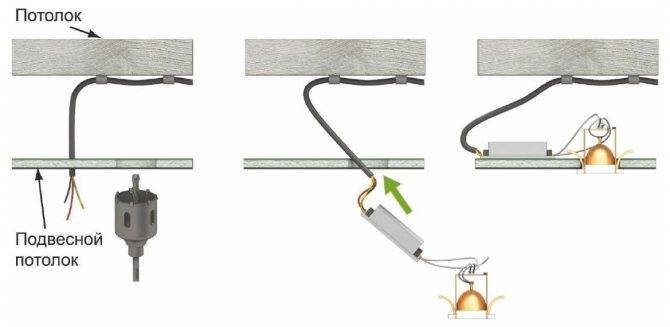

Трансформатор, если он предусмотрен схемой, устанавливается в межпотолочном пространстве, остальное подключение выполняется подобным образом.

Дополнительная информация по теме:

Оконные и дверные проемы при отделке гипсокартоном
Шпаклевание внутренних углов гипсокартона по металлическому уголку
Как на стену из гипсокартона закрепить дверь
Как сделать короб из гипсокартона для труб в туалете инструкция
Дизайн многоуровневых потолков из гипсокартона в гостиной

Особенности размещения и установки световых приборов

Места отверстий под светильники нужно разметить заранее с учетом расположения каркаса, чтобы они не попадали на его элементы. Кроме того, отверстия должны соответствовать подготовленным заранее петлям в проводке. Нужно знать заранее и учитывать основные особенности применяемых световых приборов, такие как:

расстояние между точками освещения должно быть менее 120 см, что обеспечит пересечение световых потоков. Угол расхождения света в потоке у точечных светильников ограничен, и если они не пересекаются, может возникнуть эффект освещения отдельными пятнами;
расстояние от источника света до стены не должно превышать 55 – 60 см.

Стойки для точечных светильников крепятся к основанию потолка Отверстия в гипсокартоне предпочтительно выполнять корончатым сверлом для древесины, а еще лучше – круговым с регулируемым расстоянием резца от центра. Это позволяет выполнить отверстия точно нужного размера, что обеспечить надежное крепление светильника на потолке из гипсокартона.

Установка точечных светильников

Критерии выбора точечных светильников

Выбирая точечные источники света, следует четко знать:

какой будет схема освещения в квартире;
какие тип ламп предпочтителен для жильцов;
потребуются ли дополнительные электроприборы для преобразования тока;
в каких условиях будут использоваться осветительные приборы, нужна ли им дополнительная степень защиты от влаги и пыли;
какие именно комплектующие потребуются для монтажа.

Обратите внимание, точечные светильники могут использовать разные типы ламп:

галогеновые;
люминесцентные;
лампы накаливания;
светодиоды.

При этом лампа накаливания не отличается особой энергоэффективностью, галогеновые лампы не рекомендованы для монтажа в натяжной потолок из-за сильного нагрева, люминесцентные содержат ртуть.

Выбирая лампу, обратите внимание на информацию на упаковке, а именно — степень защищенности от пыли и влаги. Для жилых помещений показание защиты от влаги должно быть не меньше 2, для ванной комнаты — не меньше 5.

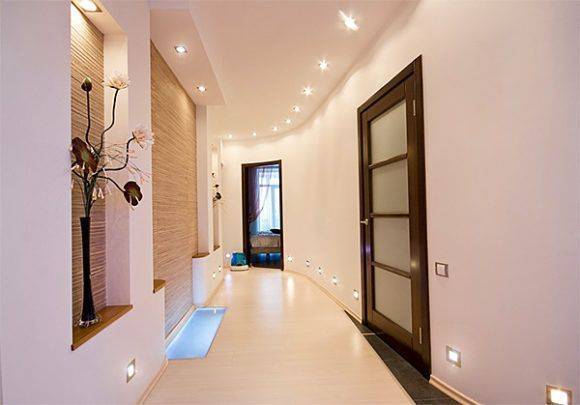

Преимущества точечных световых приборов

Свобода выбора светильников и вариантов их установки. Ассортимент осветительных приборов, которые предлагаются на современном рынке, позволяет пользоваться подвесными, накладными или встраиваемыми светильниками. Монтаж точечных источников света позволяет гибко выбирать варианты расширения пространства, а также использовать различные способы украшения комнат с помощью иллюминационных средств. Творческий, неограниченный условностями подход, судя по фото потолков из гипсокартона с подсветкой, позволяет сделать помещение уникальным и неповторимым.

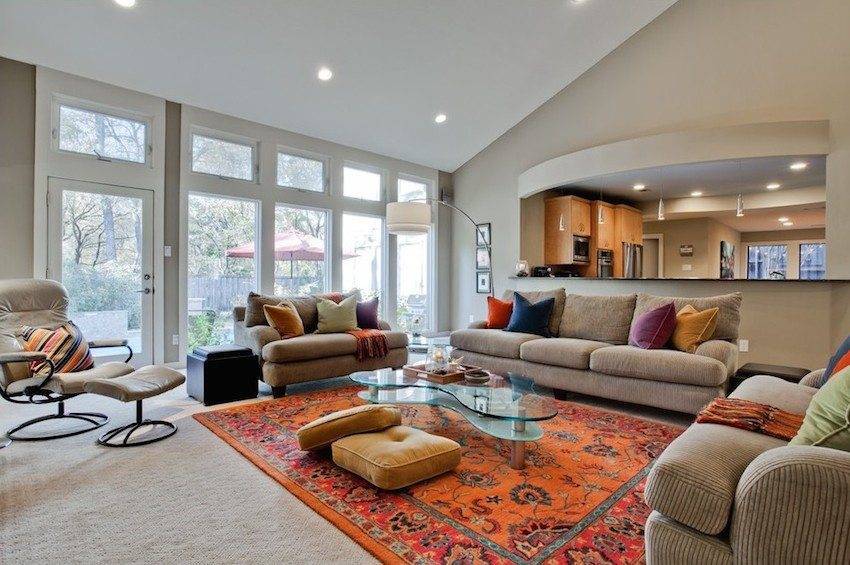

Точечные светильники на скошенном потолке в гостиной

Удобство монтажных работ. Обустроить в помещении систему освещения под силу даже неспециалисту. Если человек обладает хотя бы некоторыми знаниями об электромонтаже и правилах безопасности, это реально сделать самостоятельно.

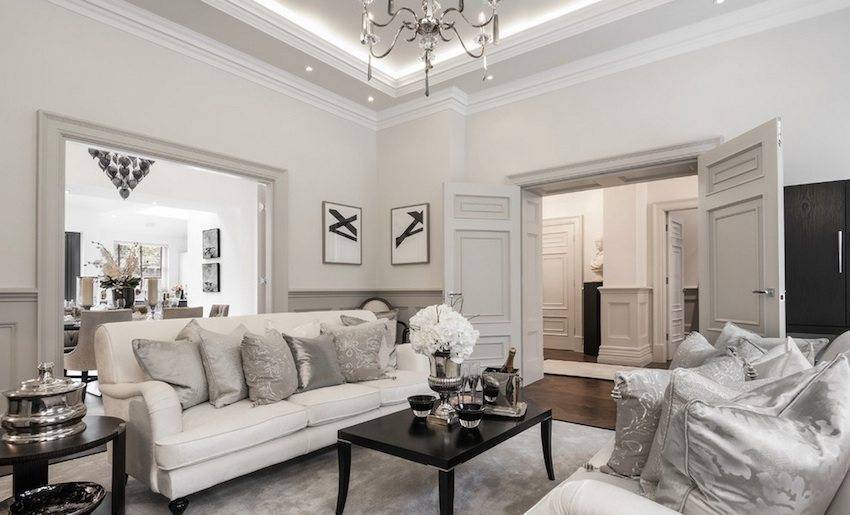

Комбинация люстры и точечных светильников

Выгода от использования. Несмотря на то, что источников освещения устанавливается несколько, все они имеют низкую мощность, которая в совокупности дает больше экономии, чем одна или две мощные электролампы. При правильном распределении потоков света он будет использован в равномерной, рациональной и эффективной степени.

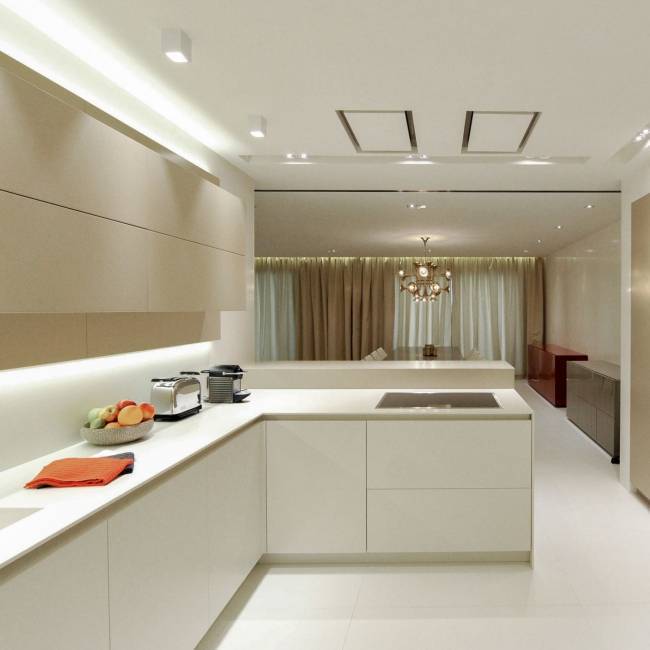

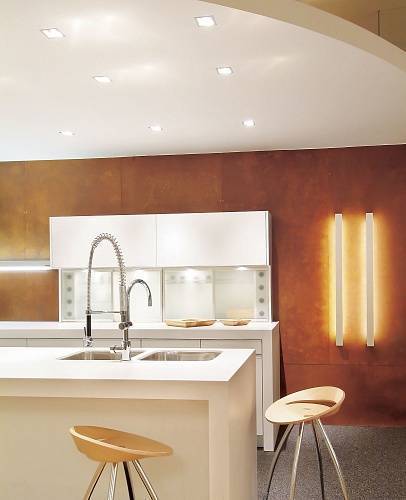

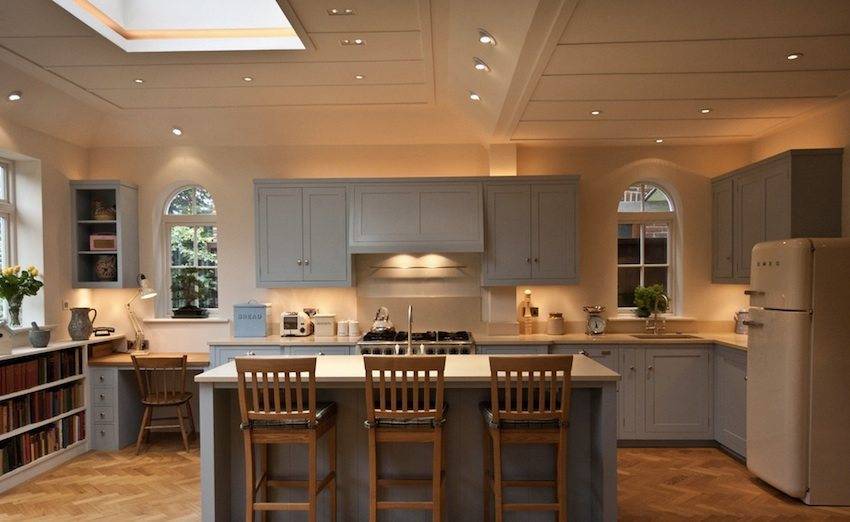

LED светильники на потолке в кухне

Виды спотов

Приборы точечного освещения можно разделить по нескольким признакам:

способу размещения;
возможности регулировки;
назначению.

Наименование	Особенности конструкции	Применение
По способу размещения

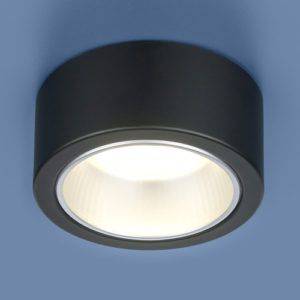

Накладной	Не требуют «второго дна». Закрепляются вокруг небольшого углубления. Провод для заземления крепится непосредственно к крепёжной планке. Корпус фиксируется на поверхности боковыми крепежами (шурупами или саморезами)…	На сплошных поверхностях: бетонных потолках и стенах.

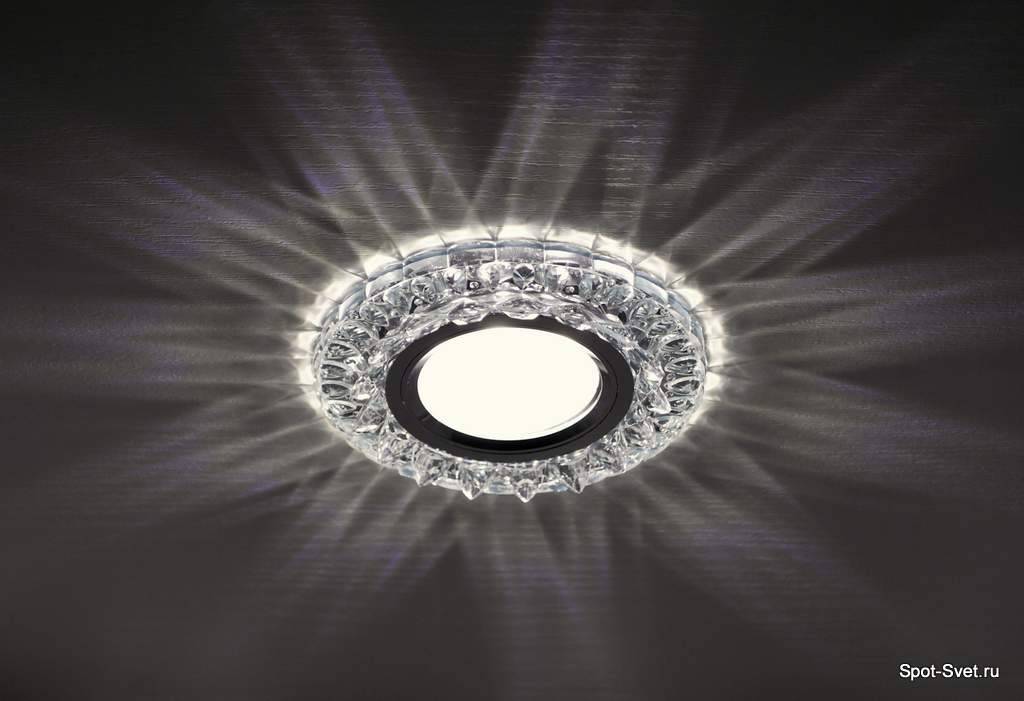

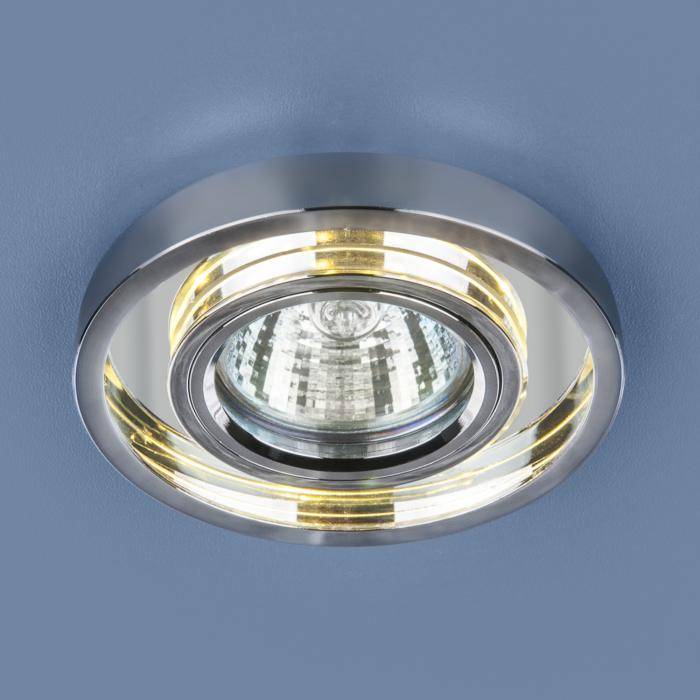

Встроенный	Имеет ножки для фиксации прибора в отверстии. Благодаря пружинному механизму лампа прочно фиксируется в месте установки. Провода размещаются в свободном пространстве за наружной стеной.	Монтируются на каркасных стенах и потолках, нишах и перегородках. Такие приборы могут быть вмонтированы в пол или ступеньки лестницы, стенки бассейна.
Подвесной	Лампа спота расположена на декоративном проводе, который крепится к потолку или стене. Обычно такие приборы не требуют дополнительного закрепления.	Чаще имеют декоративное, чем практическое назначение. Используются для монтажа на любых поверхностях.
По возможности регулировки

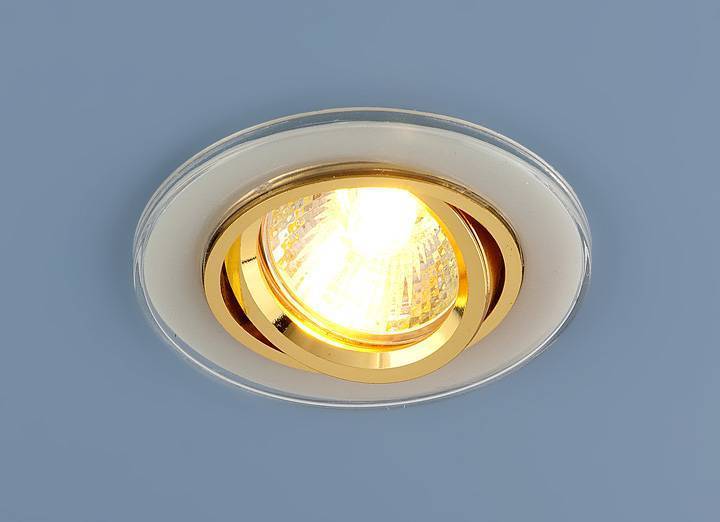

Поворотный	Оборудуется дополнительными креплениями для прочности посадки и шарнирным механизмом.	Меняет направление освещения
Неповоротный	Имеет фиксированное крепление и расположение	Обеспечивает узконаправленную иллюминацию
Выдвижной	Может менять направление освещения благодаря выдвижному механизму	Предназначен для создания световых акцентов на предметах интерьера
Карданный	Оборудуется несколькими мощными диодами, дающими поток света	Мощные устройства для яркого освещения определённого объекта
Спот	Оснащены панелью, объединяющей несколько лампочек. Бывают накладными или встраиваемыми. Направление освещения регулируется вручную.	Применяются для подсветки в шкафах и для иллюминации картин или рабочих поверхностей
По функциональному назначению

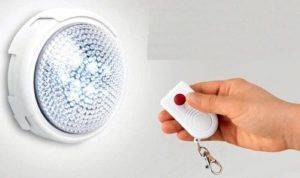

С дистанционным управлением	Оборудуются механизмами, регулирующими интенсивность освещения и направленность светового потока	Применяются для создания разных световых сценариев в помещении
С диммером	Позволяют регулировать интенсивность работы светодиодов	Используются для освещения рабочих столов и ночников
С дополнительным влагозащитным и пылезащитным покрытием	Имеют дополнительный защитный стеклянный корпус и защищённые клеммы	Устанавливаются в комнатах с повышенной влажностью: на кухне, в ванной, в бане и бассейне

С чего начнём

Процесс встраивания освещения можно разделить на несколько этапов:

Планировка.
Схема разводки проводов.
Проделывание отверстий для осветителей.
Непосредственное подключение к сети.
Проверка и фиксация.

Разбивка на отдельные этапы нужна потому, что некоторые работы нужно делать ещё до монтажа гипсокартонного потолка, а другие виды работ уже после покраски. Нужно уже для себя знать до обшивки гипсокартоном, где должны стоять точечные светильники.

Особенно это актуально, если потолок с двумя или больше уровнями

Важно помнить, что интервал между лампочками должен быть около метра друг от друга, от стен приблизительно 60 см. Нужно так рассчитать размещение потолочных лампочек, чтоб отверстия под них не пришлось делать на самом каркасе для потолка

Если так не сделать, то мы не сможем закрепить потолочный софит при помощи защёлки. Учитывайте также расположение люстр, бра и разных субъектов декорации. Можно также вывести на отдельные выключатели.

Шаг 1

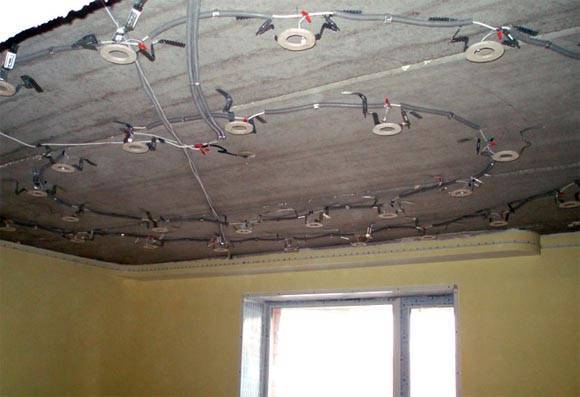

Размещение проводов под осветители для гипсокартонных потолков лучше делать при монтаже самого каркаса. Их нужно раскидать и прикрепить так, чтобы они были уже наготове. Все это делается для упрощения встраивания точечных лампочек, когда уже гипсокартон прикручен к каркасу.

Чтобы можно было без особых усилий достать необходимый провод и прикрепить к нему точечный светильник, закреплять провода лучше при помощи пластиковых стяжек, но не слишком сильно, чтоб можно было подтянуть необходимый провод, если нужно будет немного длиннее.

Сделав все эти действия, можно приступать к обшивке гипсокартоном. И после этого уже можно будет заниматься встраиванием лампочек в отверстия.

Шаг 2

Делаем потолочные отверстия в гипсокартоне для лампочек. Как ранее вспоминалось, мы уже спроектировали размещение лампочек и знаем, где они будут находиться.

Важно также учесть тот факт, где проходят швы стыковки гипсокартона. Это нужно для того, чтобы не делать отверстия на швах

Так как это будет тяжело сделать, мы попадём в потолочный каркас.

Такое отверстие нужно перенести в удобное место, но при этом не забывать про красоту размещения точечных светильников. Сверлим отверстия при помощи специального инструмента по дереву – коронка, им ещё делают отверстия для встраивания розеток в стены.

Такой способ позволяет сделать очень ровные отверстия в потолке и при этом не испортить гипсокартонное покрытие. Коронки есть разных диаметров, поэтому просверлить нужное отверстие не составит труда. Нужно знать, что само отверстие должно быть меньше на 3 — 4 мм диаметра лицевой части встраиваемого нами потолочного светильника и больше, чем размер внутренней.

Можно сделать стандартный размер 60 или 70 мм. Не забывайте, что сделав потолочное отверстие в гипсокартоне, вы уже не сможете ничем его закрыть. Так что подходите к этому очень внимательно.

Шаг 3

Начинаем встраивать в гипсокартон и подключать наши потолочные светильники. Достаём уже заранее приготовленные провода. Не забывайте, что подключать лампочки можно только тогда, когда отключено электричество. Выходящие петли с потолочного покрытия оголяются от изоляции.

При подключении каждой лампочки нужно задействовать всего два маленьких провода, длина которых около 10 — 14 см. Оголяя каждый проводок на 10 — 15 мм с обеих сторон, проводок с коротким концом прижимается к нужной клемме в светильнике, а вторая часть провода обматывается с кабелем питания.

Делая эту работу, не забывайте придерживаться маркировок на светильнике: N – нуль, L – фаза, PE – заземление. Как только мы закончили с проводами, можно встраивать нашу лампу в отверстие в потолке. В процессе крепления у множества встраиваемых спотов есть специальные зажимы, две маленькие скобы по бокам.

Чтоб правильно установить светильник, скобы нужно немножко отогнуть, приложив силы, и в таком положении встраивать в отверстие в гипсокартоне. Смотрите внимательно, чтоб проводки попали в эти скобки и не были пережаты. Иначе придётся все делать сначала, все снимать и встраивать заново.

А так как зацепки очень плотно прижимаются к потолку, то это сделать будет тяжело, кроме того, можно будет повредить покрытие. Будьте предельно внимательны, встраивая потолочный светильник.

Итак, мы уже все сделали и встроили во все отверстия лампы. Теперь можно смело подключать электропитание, но ещё на всякий случай лучше проверить, не торчит ли на потолке проводок от наших светильников, чтоб не было замыкания, хорошо ли прикручены выключатели и другие мелочи.

Работы закончены и светильники уже в потолке. Наслаждайтесь красотой и ярким светом.
