Терморегулятор для инфракрасного обогревателя: установка и использование

Основная суть статьи

• Терморегулятор в современных обогревателях – привычный элемент конструкции, наличие которого воспринимается как должное.
• Контроллеры температуры подразделятся на обязательные к установке (обеспечивающие безопасность) и повышающие функциональность отопительного оборудования. О наличии в отопителях устройств первой группы многие потребители даже не знают.
• Коме штатных регуляторов, обязательных к установке и оптимизирующих управление обогревателем, производятся контролеры для дополнительного оснащения обогревателей с целью повышения их экономичности и функциональности.
• Возможность самостоятельного монтажа регулирующих температуру устройств зависит от их сложности. Производители предлагают широкий выбор контроллеров, которые можно смонтировать своими руками, пригласив электрика лишь в качестве консультанта.
• Когда для оснащения отопительного агрегата выбирают электронный контроллер, следует объективно взвесить соответствие класса обогревателя сложности регулирующего устройства – это может уберечь от лишних затрат, так как часто бывает достаточно функциональности более простых и дешёвых терморегуляторов.

Есть ли смысл связываться с инфракрасными нагревателями

Поклонников и ярых критиков отопления жилых помещений с помощью установок инфракрасного излучения примерно одинаковое количество. Стоит признать, что, несмотря на яростную критику почитателей водяного отопления, идея использования электрических инфракрасных обогревателей становится все более популярной.

Излучающие электрические обогреватели имеют свои, достаточно интересные преимущества:

• Универсальность. Установить инфракрасный нагреватель можно на любой поверхности, под любым углом, без ограничений по высоте и способу креплений;
• Локальность обогрева. Инфракрасный излучатель позволяет организовать обогрев части помещения, даже если нет возможности ограничить потери теплого воздуха;
• Простота установки. Достаточно грамотно проложить электропроводку к местам установки обогревателей, подключить ввод в дом и счетчик, рассчитанный на повышенную мощность потребления электроэнергии;
• Малая инерция инфракрасных обогревателей. Обогрев помещения прекращается через 10 минут после выключения электронагревателя;
• Возможность плавной регулировки и точной дозировки подогрева помещения.

К сведению! Из-за очень небольшой тепловой инерции инфракрасных нагревателей температуру воздуха в помещении можно регулировать с точностью до полградуса, достаточно установить цифровые или даже механические термостаты.

Разумеется, подобные варианты удержания температуры воздуха в доме или квартире на заданном уровне можно реализовать и с помощью теплого пола или электрических конвекторов, но в обоих случаях хороших результатов можно достичь только при закрытых помещениях, когда нет сквозняков и проходных комнат.

Практика лишний раз доказывает, что применение излучающих устройств дает возможность отапливать помещение не менее эффективно, чем при использовании конвекторов или водяных и масляных радиаторов

В этом случае важно выбрать правильную схему и способ, как установить инфракрасный обогреватель

Обычные электрические водо-масляные калориферы и радиаторы, независимо от схемы установки, греют воздух методом конвекции:

• Большая часть теплоотдающей поверхности закрыта кожухом или экраном для улучшения, по замыслу разработчиков, притока воздуха к спиралям или трубчатым секциям;
• В отдельных конструкциях конвекционные электрические обогреватели просто неудачно копируют форму чугунных батарей центрального отопления;
• Такие конструкции обогревателей рассчитаны на установку в подоконные ниши, где теплый воздух смешивается с притоком холодного воздуха из вентиляционного клапана и хорошо растекается по всему помещению. Во всех остальных случаях эффективность и экономичность калориферов значительно ниже, чем у инфракрасных обогревателей.

Важно! Существует достаточно много сравнительных тестов, измеряющих теплопроизводительность, но наиболее достоверные данные показывают разницу между инфракрасными обогревателями и конвекторами почти на 18%. Кроме того, инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвектора производители требуют установку только в вертикальном положении, с углом наклона не менее 4-7о

Кроме того, инфракрасные обогреватели практически нечувствительны к положению корпуса, тогда как для конвектора производители требуют установку только в вертикальном положении, с углом наклона не менее 4-7о.

Низкотемпературные инфракрасные нагреватели

Наиболее часто критикуемый недостаток инфракрасного нагревателя связан с высокой температурой излучающей поверхности. Чаще всего спираль или керамическая панель разогревается до 300-500оС, что может вызывать пересушивание воздуха в помещении.

Относительно недавно для отопления стали использоваться так называемые холодные или низкотемпературные нагреватели. Выглядят новые инфракрасные обогреватели, как обычные квадратные облицовочные плиты размером 60 см или 50 см. Гладкая греющая поверхность изготавливается из полимеркерамики, с обратной стороны может стоять защитная решетка или пластиковая панель, закрывающая нагревающий элемент.

Такие обогреватели разогреваются до температуры 90-95оС, поэтому даже при длительном соприкосновении с тканью, занавесками или мебелью повреждений не бывает. Установка такого инфракрасного нагревателя может быть выполнена практически в любом месте, но желательно не ближе 40-50 см к открытым частям тела,  можно воспользоваться советом на видео:

Самое главное — эффективность отопления помещения такого нагревателя примерно на 20-25% выше, чем в сравнении с хвалеными конвекторами и масляными радиаторами.

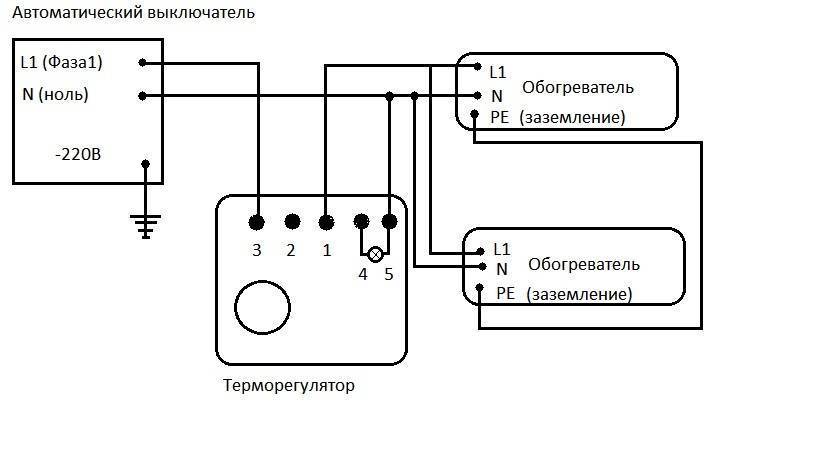

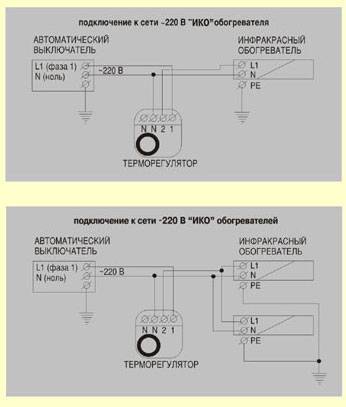

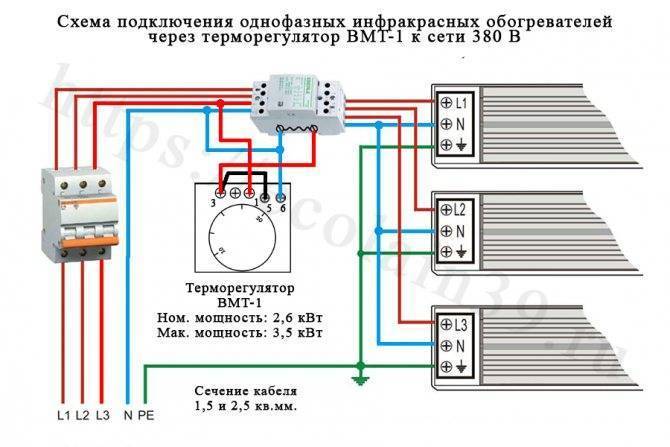

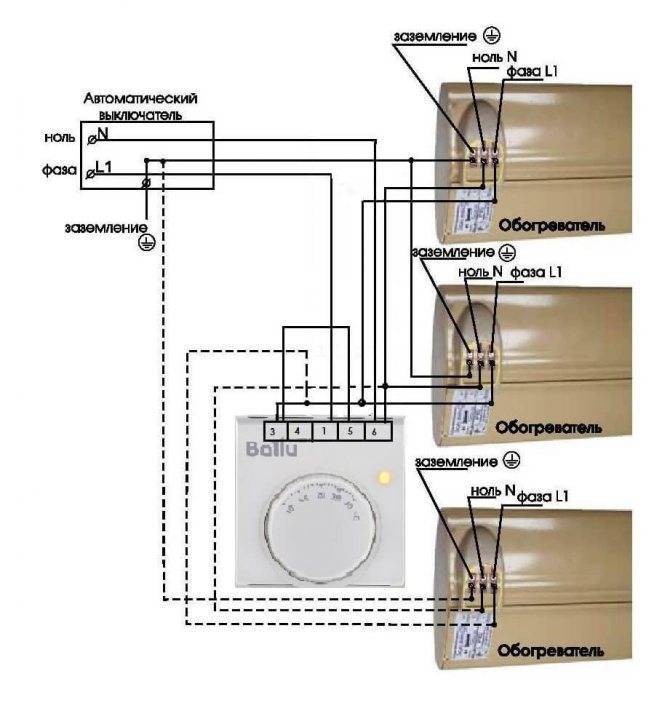

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

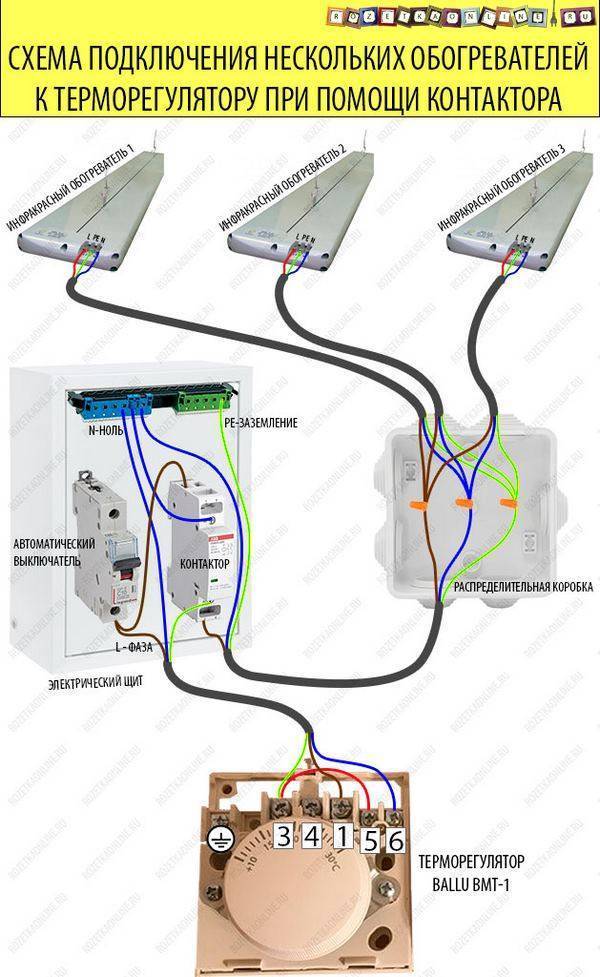

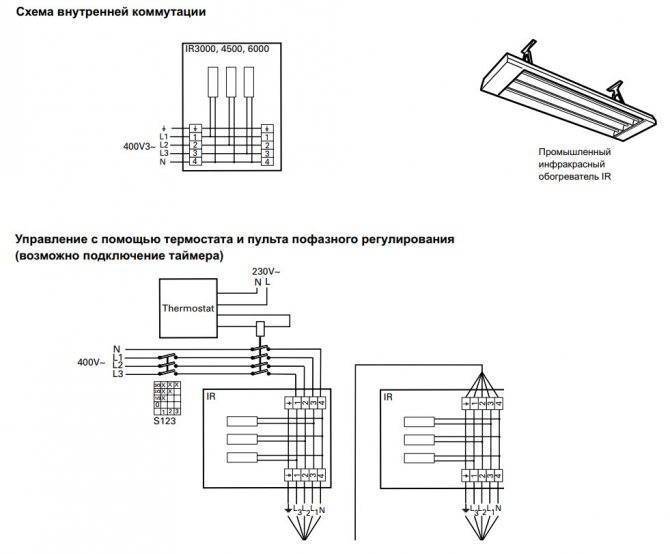

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

– Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

– Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

– Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

– Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

– Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

– Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

– Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Типы инфракрасных обогревателей по конструкции и способу расположения

Благодаря своим положительным качествам приборы данного типа пользуются уверенным спросом среди разных категорий пользователей, что подталкивает производителей выпускать новые модели, различающиеся по своим техническим характеристикам и вариантам установки. В настоящее время инфракрасные обогреватели бывают настенного и потолочного исполнения, напольной и уличной установки, а также в виде специальной плёнки, используемой в системах «тёплый пол».

Настенные ИК-обогреватели

Данный тип устройств предполагает установку в вертикальной плоскости на поверхности стены и прочих строительных конструкций.

В зависимости от вида используемой энергии обогреватели данного типа могут быть электрическими или газовыми, в виде монолитной плиты или с источником (лампой) ИК-излучения. Монолитные (плитные) модели отличаются значительной массой, поэтому не могут быть установлены на некапитальных (прочных) конструкциях. Отдельные модели оснащаются встроенным терморегулятором или поставляются без него.

Потолочные ИК-обогреватели

Данный тип предназначен для установки в горизонтальной плоскости и предполагает монтаж на потолке отапливаемого помещения. Производителями выпускаются модели данного типа, работающие на газовом топливе и электрической энергии, со встроенным терморегулятором и без него.

Внешне потолочные и настенные модели схожи, разница лишь заключается в способе крепления к строительным конструкциям. Потолочные обогреватели не бывают монолитной (плитной) конструкции, что обусловлено их значительным весом. Ещё одной особенностью моделей данного типа является сложность их установки в помещениях с низкими потолками, что связано с необходимостью соблюдения санитарных норм в помещениях, где находятся люди. В связи с этим ИК-излучатели данного типа для отопления дачи и прочей загородной недвижимости используются достаточно редко.

К СВЕДЕНИЮ!

Расстояние от инфракрасного обогревателя до человека должно составлять не менее 1 метра.

Напольные ИК-обогреватели

Данный тип приборов ещё называют мобильными обогревателями, потому как их конструкция предполагает возможность перемещения по отапливаемому помещению. Для этого предусматриваются колёсики или специальные подставки (треноги), ножки или прочие конструктивные элементы.

Как правило, все подобные модели имеют пульт дистанционного управления, что упрощает их использование.

Плёночный инфракрасный «тёплый пол»

Данный тип обогревателей, хотя и появился относительно недавно, тем не менее, пользуется популярностью среди пользователей. Конструктивно плёночный ИК-излучатель представляет собой гибкую конструкцию, в которой нагревательный элемент уложен между слоями плёнки, изготовленной из полимерных материалов. Нагревательный элемент может быть углеродистого (карбон/графит) или биметаллического (медь/алюминий) типа.

Конструкция и принцип работы

Принцип деятельности инфракрасного оборудования не отличается сложностью. Электричество способствует нагреву ТЭНа, который нагревает излучающую тепло специальную пластину, отдающую инфракрасное излучение.

В состав конструкции оборудования входят:

• корпус (в отдельных модификациях);
• нагревающий элемент;
• излучатель;
• рефлектор;
• электрическая арматура и провода;
• пульт дистанционного управления.

Если имеется корпус, то он чаще всего металлический. Модели без корпуса производятся из термоустойчивой пленки или стекла. Нагревательные элементы располагаются внутри пленки. Стеклянные устройства содержат пару 4-миллиметровых пластинок, связанных между собой.

В качестве нагревательного элемента в ИК-приборах могут выступать:

• пластинки;
• ТЭНы;
• спирали закрытого или открытого типа;
• проводники из карбона;

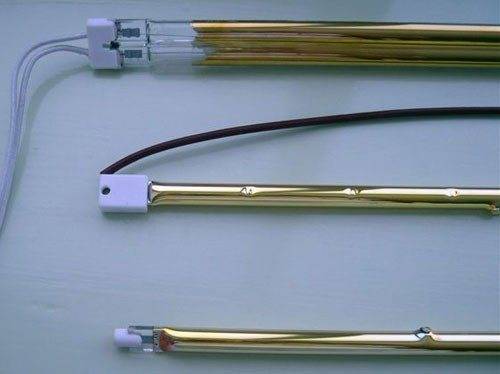

• инфракрасные галогеновые или кварцевые лампы.

Отражатель изготавливается из теплоустойчивого металла с хорошими отражающими характеристиками. Обычно это 120-микронная фольга. Между корпусом и фольгой укладывается изолирующий материал. Обычно инфракрасный нагреватель снабжается регулятором мощности для выбора подходящего отопительного режима.

Воздействие на человеческий организм

Солнечные лучи не представляют опасности для жизни или здоровья человека, за исключением самых горячих летних дней в полдень или же в период мощных плазменных выбросов на поверхности нашей звезды. По аналогии к Солнцу работают инфракрасные лампы на средних и длинных частотах, главное не использовать ИК на коротких волнах для обогрева жилых территорий, ведь на таком принципе работает микроволновка, а это уже не безопасно для здоровья!

Учитывая вышесказанное можно не беспокоиться за негативное воздействие инфракрасного излучения на здоровье вашей семьи – это абсолютно безопасно. Технологии развиваются с каждым годом все быстрее, не нужно держаться за дедовские методы сегодня, ведь к новым условиям нужны новые подходы. Инфракрасные обогреватели с автоматическим терморегулятором – иди в ногу со временем!

Инфракрасный обогреватель Ballu BIH-0.8. Кировоград

Технические характеристики:

Потребляемая мощность: 0.8 кВт

Минимальная высота установки: 1,8 м

Мин.расстояние при длительном нахождении в зоне обогрева: 0.7 м

Вес нетто: 3,8 кг

Вес брутто: 5,0 кг

Габариты прибора (ШхВхГ): 1190х45х150 мм

Габариты в упаковке (ШхВхГ): 1210х58х170 мм

Инфракрасные обогреватели BALLU BIH-0.8 – современные экономичные отопительные приборы для направленного обогрева. Они незаменимы для локального обогрева рабочих зон в помещениях с высокими потолками или плохой теплоизоляцией, где применение традиционных способов отопления малоэффективно. Возможность локальной установки над местом, где находятся люди, обеспечивает экономичность расхода электроэнергии.

Тепловое излучение инфракрасных обогревателей, подобно солнечному свету, не поглощается воздухом и практически без потерь достигает обогреваемых поверхностей. Тепло передается плотным предметам (пол, стены, мебель), а уже от них – воздуху, что позволяет быстро и равномерно прогревать помещения. Кроме того, более низкая температура воздуха в помещении (при комфортной — на поверхности предметов, пола и стен) создает эффект свежести. Инфракрасные обогреватели работают бесшумно, не перегревают воздух, не создают запаха гари и циркуляцию пыли. А их размещение на потолке позволяет сохранить рабочую зону свободной и предотвратить возможность ожога.

Назначение

Основное: основной и дополнительный обогрев помещений, локальный обогрев рабочих зон в помещениях.

Дополнительное: очистка поверхностей ото льда и снега и поддержание их в таком состоянии, разогрев и сушка материалов.

Сфера применения

Цеха, склады, производственные помещения, строительные, ремонтные, разгрузочные площадки, транспортные узлы и подъезды к ним, теплицы, животноводческие комплексы, зимние сады, хранилища, спорткомплексы, торговые и выставочные центры, магазины, кафе, офисы, частные дома, террасы, беседки и т.д.

Отличительные особенности

• Эффективный обогрев помещений с высокими потолками или плохой теплоизоляцией
• Возможность локального применения
• Комфортный равномерный обогрев
• Высокая экономичность расхода электроэнергии
• Не сжигает кислород и не создает запаха гари
• Установка на потолке сохраняет свободной рабочую зону
• Высокоэффективные излучающие панели из специального алюминиевого сплава с продольным рифлением и анодированием (толщина покрытия 25 мкм!)
• Двухслойная подкладка из теплоотражающих материалов
• Простой монтаж, крепления входят в комплект поставки
• Возможность подключения к терморегулятору
• Гарантия 2 года.

Терморегуляторы для ИК-обогревателя: принцип работы и особенности подключения

Для того чтобы обогреватель мог поддерживать необходимый температурный режим, а также с целью максимально обезопасить работу прибора, применяется термостат, он же – терморегулятор. Бывает, что в выбранной вами модели не предусмотрен встроенный термостат. Тогда стоит рассмотреть вариант покупки и установки терморегулятора отдельно.

Для чего это необходимо? Получая от датчика температуры воздуха сигнал, термостат включает или отключает систему обогрева. По мере того как повышается температура, падает сопротивление датчика. Понижаться оно может только до определенного уровня, после чего термостат включается и размыкает цепь. Затем происходит остывание терморегулятора. При достижении нижней температурной отметки датчик снова включает систему. Этот принцип работы един для всех приборов вне зависимости от разновидности и производителя.

Установка потолочного обогревателя

Монтаж инфракрасного обогревателя проводят на разных поверхностях

Пользователи ищут дополнительные источники тепла, которые максимально выполняют свои функции, при этом отличаются практичностью и экономностью. Выше рассматриваемые плюсы инфракрасных обогревателей как раз подходят под качества экономности, практичности и выгодности.

На сегодняшний день большую актуальность имеет тема: «Как правильно установить и подключить инфракрасный обогреватель». Ведь именно от правильности проведения процедуры зависит конечный результат. Любая ошибка может привести к нежелательным событиям.

Виды инфракрасного обогревателя:

• в виде отдельного устройства;
• в качестве пленки.

Монтаж инфракрасного потолочного обогревателя гораздо проще, чем работа с пленкой. В данном случае лишь требуется выполнение общих принципов. Во-первых, должно быть хорошее крепление, которое не будет изгибаться под тяжестью веса теплового агрегата. Для установки прибора лучше использовать кронштейны.

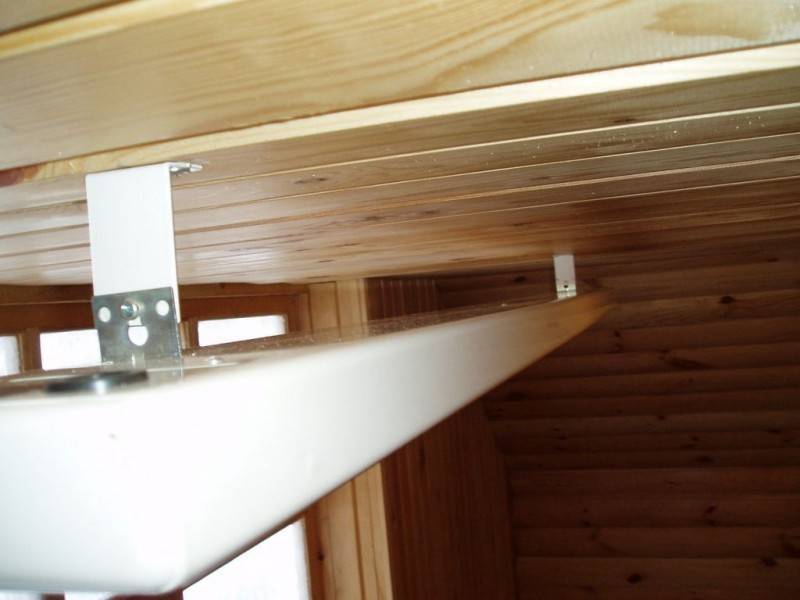

Надежнее всего крепить устройства на металлические кронштейны

Они предоставляют возможность осуществлять монтаж устройства под горизонтальным углом. Что это значит? Это значит, что с их помощью установка возможна не только на потолке, но и непосредственно на стене.

Правила установки прибора:

1. Электрические кабеля должны быть проложены только по негорючей поверхности.
2. Элементы крепление не должны касаться нагревательной части.
3. При монтаже теплового сооружения следует исключить возможный контакт с легковоспламеняющейся поверхностью и осуществить полную изоляцию электропроводки.
4. Крепить изделия следует на высоте от 2,5 до 3,5 метров.

Для установки прибора в жилом помещении, приобретать следует те устройства, мощность которых не превышает 800 Ватт.

Всегда следует помнить о правилах пожарной безопасности. В данном случае также нельзя их игнорировать, поскольку это может привести к загоранию помещения.

Как работает терморегулятор?

Такой регулятор состоит из двух основных узлов:

• Датчика температуры, установленного возле источника тепла и/или в отапливаемом помещении.
• Блока управления, обрабатывающего сигналы температурного датчика.

Эти конструкционные элементы взаимодействуют между собой по следующей схеме:

• Блок управления получает программу работы обогревателя, в которой указан температурный режим в помещении или степень прогрева нагревательного элемента.
• Датчик температуры считывает «градусы» в комнате и/или у нагревательного элемента, предавая эту информацию на блок управления.
• Блок управления включает нагревательный элемент в том случае, если переданная датчиком температура меньше запрограммированного значения. И выключает инфракрасную панель, если температура в комнате или у нагревательной пластины превысит запрограммированный параметр.

В итоге потолочные и настенные инфракрасные обогреватели с терморегулятором расходуют только нужный «объем» электроэнергии, прогревая помещение только до нужной температуры. При этом калибровка теплоотдачи и температуры осуществляется с шагом 0,1-1,0 °C

Типовые разновидности терморегуляторов

Современные производители выпускают два типа терморегуляторов:

Механические приборы. У таких регуляторов в качестве датчика температуры используется особая пластина или диафрагма из чувствительного к температурным деформациям материала. Поэтому блока управления у термомеханических регуляторов, по сути, нет. Пластина смыкает или размыкает контакты электрической цепи, питающей инфракрасный нагреватель, под «влиянием» фактической температуры в доме. А все регулирование заключается в фиксации заданной температуры с помощью механического рычага, с помощью которого позиционируют элементы пластинчатого датчика температуры.

• Главное достоинство такого регулятора – возможность работы без подачи электричества к прибору.
• Главный недостаток – низкая точность калибровки – от 0,5 до 1 °C.

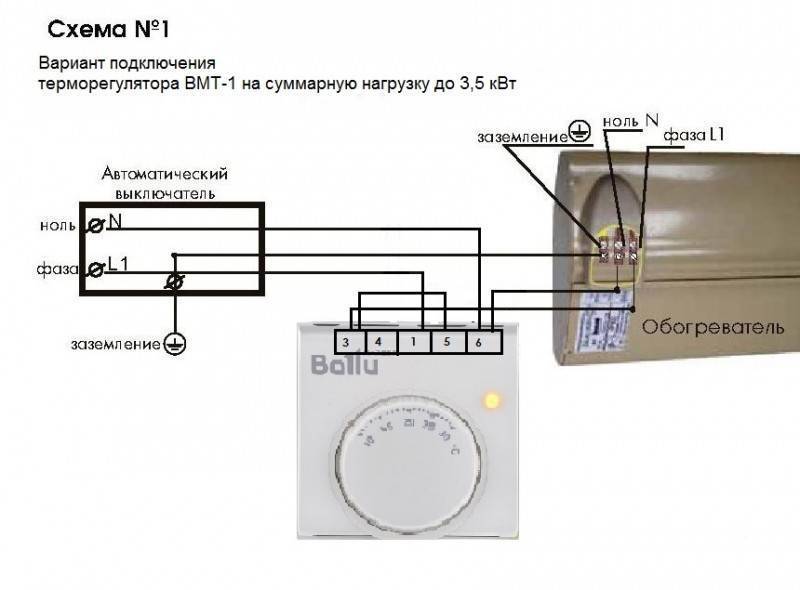

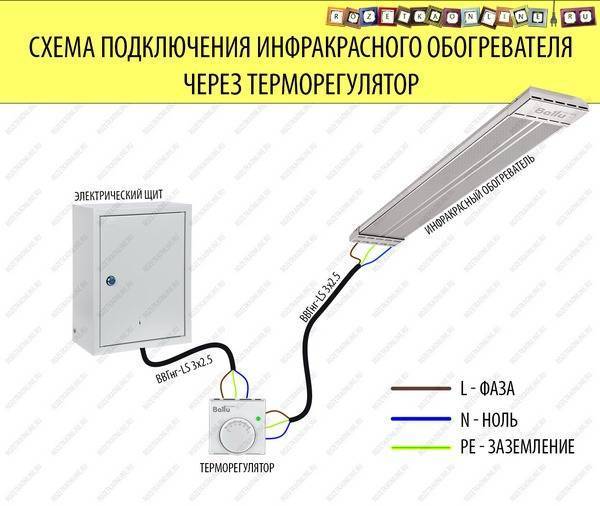

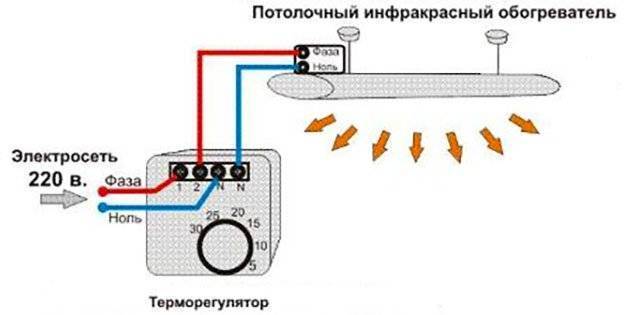

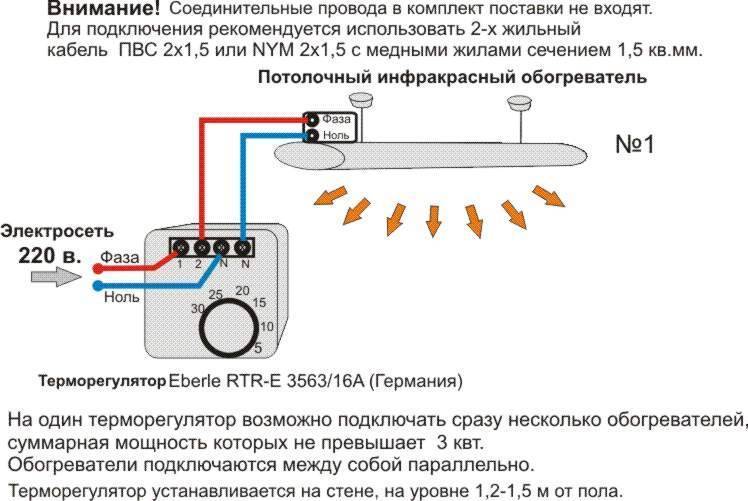

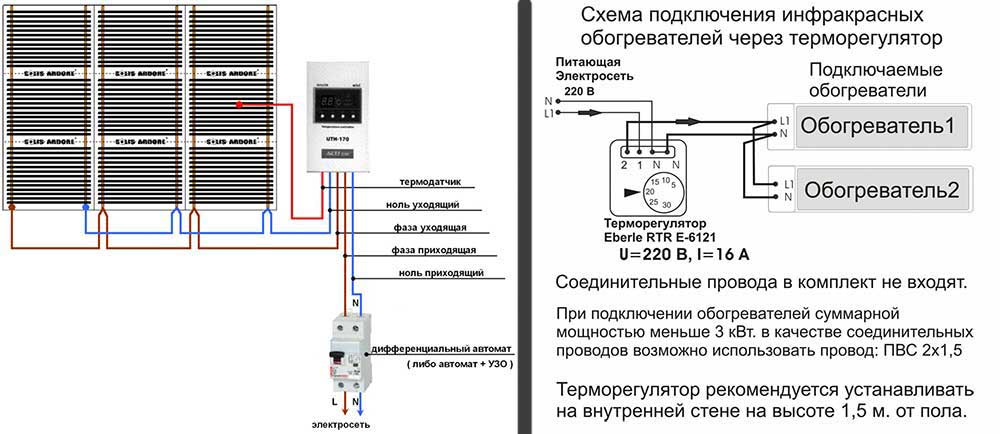

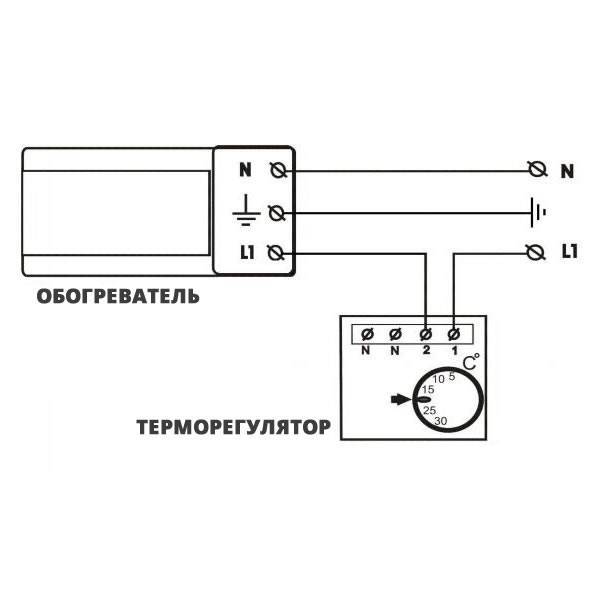

Схема подключения инфракрасного обогревателя к терморегулятору

Электронные приборы. Температурный датчик такого прибора фиксирует тепловое излучение, считывая электромагнитные волны определенной частоты. При этом контролируется и температура «за бортом», и градусы в доме. Блок управления такого контроллера принимает сигналы от датчика и обрабатывает их по заложенному алгоритму (программе). У электронных приборов только цифровые органы управления. Алгоритм обработки сигналов от датчика задается с помощью заводских программ или кнопок на корпусе. Информация о температуре и режимах работы выводится на дисплей.

• Основное достоинство такого прибора – высокая точность – калибровка осуществляется с шагом 0,1 °C. Кроме того, наблюдается некоторая автономность управления. Например, инфракрасные обогреватели с терморегулятором для дачи можно запрограммировать на неделю работы по температуре воздуха за пределами дома и даже не выезжать загород для контроля и корректировки работы системы отопления. Механические регуляторы так не могут – пользователю придется «крутить колесико» настройки практически ежедневно.
• Основной недостаток – работа только при наличии напряжения в сети.

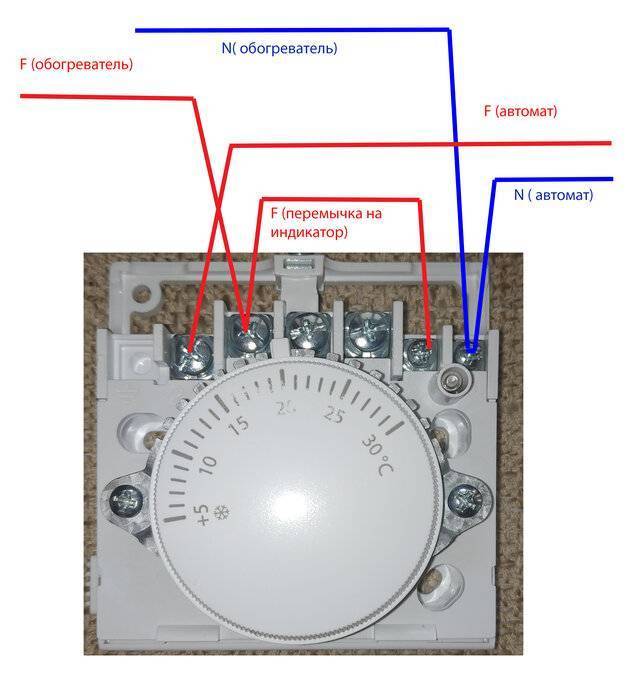

Как подключить терморегулятор к инфракрасному обогревателю?

При монтаже терморегулятора нужно ориентироваться на следующие общепринятые правила:

• В каждое отапливаемое помещение монтируется отдельный регулятор.
• Между датчиком температуры и опорной поверхностью нужно установить теплоотражающий экран.
• Инфракрасные обогреватели потолочные с терморегулятором не могут быть мощнее 3 кВт.
• Рекомендуемая высота размещения – 1,5 метра от уровня пола.

Сам монтаж прибора выполняется следующим образом:

• От центрального щита к регулятору «тянут» отдельную линию, которая заканчивается на входящих клеммах «нуля» и «фазы».
• От регулятора к обогревателю тянут подающую электроэнергию линию, стартующую от исходящих клемм «нуля» и «фазы».
• К соответствующим разъемам терморегулятора подключают внешние датчики температуры, соединяемые с регулятором с помощью отдельных линий или беспроводных протоколов связи.

Точные схемы монтажа приводятся в паспортах к конкретным моделям регулирующих приборов.

Монтаж пленочного обогревателя

Установка пленочного обогревателя осуществляется на подготовленную поверхность

Установка пленки также требует выполнения целого ряда нюансов. Например, потолки не должны быть ниже, чем 230 см. Если не выполнить это условие, будет наблюдаться дискомфорт, связанный с перегревом.

Правила монтажа:

1. Укладка пленки должна осуществляться на идеально подготовленной поверхности, на которой уже будут полностью проведены отделочные работы.
2. Крепятся полотна на влагонепроницаемый материал.
3. Если место укладки граничит с чердаком, следует в первую очередь заняться его утеплением. Только в таком случае будет гарантированный результат от использования.
4. Резка пленки должна осуществляться исключительно по указанным меткам производителя.
5. Для максимальной эффективности, при укладке следует учитывать длину одного полосового фрагмента. Она не должна превышать восьми метров.
6. Что касается расположения соседних элементов, то между ними должно быть расстояние больше 5 мм.
7. Сгибать пленочный обогреватель запрещается более чем на 90.
8. Крепление должно осуществляться только скобами.
9. Проводить монтажные работы следует только при плюсовой температуре воздуха. Если укладывать пленку при показателях от -5С и ниже, то после прогрева помещения могут образоваться складки.

Фиксируется пленка с помощью скоб

Огромную и незаменимую роль в эксплуатации инфракрасного обогревателя играет терморегулятор. Поговорим о том, что это и какая его взаимосвязь с рассматриваемым отопительным объектом? Самой главной его задачей является осуществление контроля за регулированием работы прибора. Также следует отметить, что термостаты существуют в целях экономии энергии. Периодически вымеряют температуру воздуха, затем в ходе проверки регулируют работу инфракрасного обогревателя, включая его либо наоборот приостанавливая работу.
